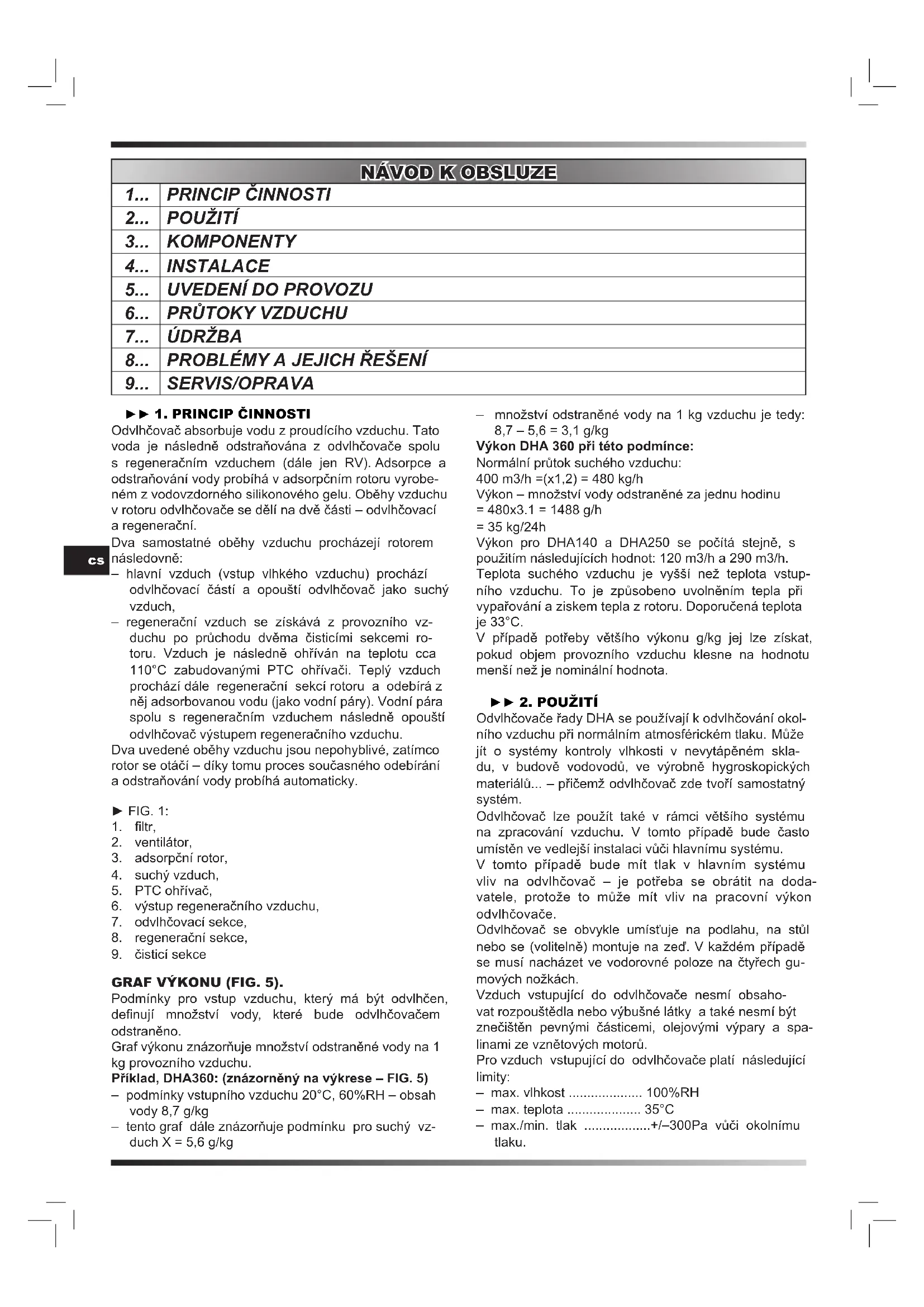

NÁVOD K OBSLUZE DHA 360 Master

Odvlhčovač absorbuje vodu z proudícího vzduchu. Tato voda je následně odstraňována z odvlhčovače spolu s regeneračním vzduchem (dále jen RV). Adsorpce a odstraňování vody probíhá v adsorpčním rotoru vyrobe- ném z vodovzdorného silikonového gelu. Oběhy vzduchu v rotoru odvlhčovače se dělí na dvě části – odvlhčovací a regenerační. Dva samostatné oběhy vzduchu procházejí rotorem následovně: – hlavní vzduch (vstup vlhkého vzduchu) prochází odvlhčovací částí a opouští odvlhčovač jako suchý vzduch, – regenerační vzduch se získává z provozního vz- duchu po průchodu dvěma čisticími sekcemi ro- toru. Vzduch je následně ohříván na teplotu cca 110°C zabudovanými PTC ohřívači. Teplý vzduch prochází dále regenerační sekcí rotoru a odebírá z něj adsorbovanou vodu (jako vodní páry). Vodní pára spolu s regeneračním vzduchem následně opouští odvlhčovač výstupem regeneračního vzduchu. Dva uvedené oběhy vzduchu jsou nepohyblivé, zatímco rotor se otáčí – díky tomu proces současného odebírání a odstraňování vody probíhá automaticky. ► FIG. 1:

6. výstup regeneračního vzduchu,

7. odvlhčovací sekce,

8. regenerační sekce,

GRAF VÝKONU (FIG. 5). Podmínky pro vstup vzduchu, který má být odvlhčen, denují množství vody, které bude odvlhčovačem odstraněno. Graf výkonu znázorňuje množství odstraněné vody na 1 kg provozního vzduchu. Příklad, DHA360: (znázorněný na výkrese – FIG. 5) – podmínky vstupního vzduchu 20°C, 60%RH – obsah vody 8,7 g/kg – tento graf dále znázorňuje podmínku pro suchý vz- duch X = 5,6 g/kg – množství odstraněné vody na 1 kg vzduchu je tedy: 8,7 – 5,6 = 3,1 g/kg Výkon DHA 360 při této podmínce: Normální průtok suchého vzduchu: 400 m3/h =(x1,2) = 480 kg/h Výkon – množství vody odstraněné za jednu hodinu = 480x3.1 = 1488 g/h = 35 kg/24h Výkon pro DHA140 a DHA250 se počítá stejně, s použitím následujících hodnot: 120 m3/h a 290 m3/h. Teplota suchého vzduchu je vyšší než teplota vstup- ního vzduchu. To je způsobeno uvolněním tepla při vypařování a ziskem tepla z rotoru. Doporučená teplota je 33°C. V případě potřeby většího výkonu g/kg jej lze získat, pokud objem provozního vzduchu klesne na hodnotu menší než je nominální hodnota. ► 2. POUŽITÍ Odvlhčovače řady DHA se používají k odvlhčování okol- ního vzduchu při normálním atmosférickém tlaku. Může jít o systémy kontroly vlhkosti v nevytápěném skla- du, v budově vodovodů, ve výrobně hygroskopických materiálů... – přičemž odvlhčovač zde tvoří samostatný systém. Odvlhčovač lze použít také v rámci většího systému na zpracování vzduchu. V tomto případě bude často umístěn ve vedlejší instalaci vůči hlavnímu systému. V tomto případě bude mít tlak v hlavním systému vliv na odvlhčovač – je potřeba se obrátit na doda- vatele, protože to může mít vliv na pracovní výkon odvlhčovače. Odvlhčovač se obvykle umísťuje na podlahu, na stůl nebo se (volitelně) montuje na zeď. V každém případě se musí nacházet ve vodorovné poloze na čtyřech gu- mových nožkách. Vzduch vstupující do odvlhčovače nesmí obsaho- vat rozpouštědla nebo výbušné látky a také nesmí být znečištěn pevnými částicemi, olejovými výpary a spa- linami ze vznětových motorů. Pro vzduch vstupující do odvlhčovače platí následující limity: – max. vlhkost .................... 100%RH – max. teplota .................... 35°C – max./min. tlak ..................+/–300Pa vůči okolnímu tlaku.

UAŘada DHA je určena k trvalé nebo dočasné instalaci uvnitř budov. Přístroje neinstalujte v místnostech, v nichž existuje riziko, že by do krytu přístroje mohla proniknout voda. ► 3. KOMPONENTY

REGULACE POMOCÍ HYGROSTATU

Odvlhčovač lze externě regulovat pomocí hygrostatu. Pro tyto účely se v přední části krytu přístroje nachází speciální přípojka (černá přípojka). Konektor přípojky může být dodáván zvlášť. Kabel hygrostatu musí být připojen ke konektoru svor- kami 1, 2, PE. Je–li nutná regulace pomocí hygrostatu, prostě zapojte obě části přípojky a na přepínači vyberte položku „auto“. Doporučujeme náš hygrostat řady DR10*) (4512.600) nebo naš elektronický hygrostat DA20 (4512.601). *) Důležité: Hygrostat DR10 musí být připevněn na stěnu apod. a nelze jej vystavovat kondenzátu či jiným volným kapalinám. Hygrostat musí mít technické schválení na 10 A. ELEKTRICKÉ ZAPOJENÍ Odvlhčovač je připojen k elektrické síti s napětím 230V 1Ph+N+PE. Odvlhčovač je vybaven kabelem o délce 2 m se zástrčkou.

INSTALOVANÝ ELEKTRICKÝ OHŘÍVAČ

Elektrický ohřívač PTC funguje pouze tehdy, pokud přístrojem prochází vzduch. Proto nejsou instalovány termostaty.

Odvlhčovač je vybaven PTC ohřívači. Spotřeba energie u PTC ohřívačů závisí na prochá- zejícím vzduchu. Při nominálních průtocích vzduchu u třech modelů je hodnota intenzity proudu pro ohřívač:

DHA140: 3A, DHA250:6A, DHA360: 8A

Průtok vzduchu a spotřeba energie se regulují na škrticí klapce, která je standardní součástí sady regeneračních potrubí. POZOR: Elektrický ohřívač v prvních sekundách provozu spotřebovává dvojnásobek nominální hodnoty ener- gie spotřebovávané v době 5–10 sekund po zapnutí ohřívače. Speciálně pro DHA360: ELEKTRICKÝ ČASOMĚR, 10K4 (opožděné spuštění): Časoměr plní následující funkci: – ohřívač PTC E1 je spuštěn 30 s po spuštění odvlhčovače (po zapnutí vypínače nebo díky hygrostatu). Odvlhčovač má dva PTC ohřívače – E1 & E2. Oba ohřívače jsou typu PTC, což znamená, že hodnota in- tenzity proudu je po zapnutí 10 A. Po zapnutí odvlhčovače dochází k okamžitému spuštění E2. Až E2 dosáhne jmenovité hodnoty intenzity proudu (cca 5A), zapne se E1. Takto je hodnota intenzity proudu po zapnutí snížena oproti situaci, při které by došlo ke spuštění obou ohřívačů ve stejnou dobu. ► 4. INSTALACE Odvlhčovač instalujte v interiéru, na stěnové držáky nebo na jiný vodorovný podklad. Korpus přístroje položte na čtyři nožky tlumící otřesy.

ZAPOJENÍ KABELŮ/HADIC

Hlavní vzduch, který je odvlhčován, je obvykle odebírán z místnosti a poté prochází vzduchovým ltrem, který se nachází na zadním panelu. Vstup vzduchu je společný pro provozní i regenerační vzduch. Standardně se odvlhčovač dodává s ltrem/rámem ltru, určeným ke společnému odebírání vzduchu. Výstup regeneračního vzduchu musí být napojen hadicí nebo spojkou na nainstalovaný systém odvodu kon- denzované vody. Není–li to možné provést, vespod v nejnižší části hadice vyvrtejte otvor o průměru 4 mm. Je potřeba také instalovat škrticí klapku za účelem regu- lace jmenovitého průtoku regeneračního vzduchu (hod- nota na ampérmetru). Výstup suchého vzduchu lze napojit na hadici nebo hadi- covou spojku stejné velikosti jako je výstup na korpusu. Viz rozměry na korpusu, FIG. 2, 3, 4. Všeobecně je nutno používat hadice se stejnými rozměry nebo větší, než jsou hadice použité v odvlhčovači.

► 5 UVEDENÍ DO PROVOZU

ELEKTRICKÉ ZAPOJENÍ Před uvedením odvlhčovače do provozu zkontrolu- jte, zda jsou všechna elektrická zapojení provedena správně. Pokud ano, pouze zapojte kabel do elektrické zásuvky a přístroj zapněte. DHA140: Odvlhčovač je vybaven dvěma přepínači: – levý: 0/I (start/stop), – pravý: Man/Auto (Auto = řízení pomocí hygrostatu). DHA250, 360: Přepínač SA1 má 3 polohy: – auto = obsluha řízená hygrostatem – 0 = vypnuto – man = nepřetržitá práce „Man“ označuje nepřetržitou práci. V případě „auto“ (při zapojeném hygrostatu): – Pokud se přístroj nespustí, může to být způsobeno hygrostatem. – Pokud je skutečný hodnota relativní vlhkosti nižší než nastavená, kontakty hygrostatu jsou otevřené. To lze zkontrolovat následovně: – nastavte hygrostat na 20% relativní vlhkosti – odvlhčovač by měl začít pracovat, – nastavte hygrostat na 90% relativní vlhkosti – odvlhčovač by měl přestat pracovat,

► 6. PRŮTOKY VZDUCHU

Je potřeba seřídit průtoky vzduchu. Průtok suchého vzduchu nastavte na jmenovitou hod-

UAnotu v m3/h na základě údajů získaných z grafu výkonu. Pokud jsou vyžadovány hodnoty nižší než rosný bod, nastavte průtok vzduchu na nižší než jmenovité hodnoty. JAK SEŘÍDIT PRŮTOKY VZDUCHU: – průtok suchého vzduchu lze regulovat pomocí voli- telné škrticí klapky, která se nachází na výstupu su- chého vzduchu. Průtok vzduchu je potřeba měřit a regulovat na škrticí klapce na jmenovitou hodnotu. Volný průtok, výkon v kg/h vzroste: Pokud není potřeba velmi suchého vzduchu, odvlhčovač má pra- covat s volným průtokem. – průtok regeneračního vzduchu lze regulovat na škrticí klapce na výstupu regeneračního vzduchu (volitelně). Spusťte přístroj se škrticí klapkou v uzavřené poloze a otevírejte ji, dokud ampérmetr neukáže:

DHA140: 3A, DHA250:6A, DHA360: 8A

Pozor: DHA140 nemá instalovaný rozváděčový ampér- metr. V případě tohoto zařízení je nutno měřit intenzitu proudu pomocí externího ampérmetru. DŮLEŽITÉ: Průtok regeneračního vzduchu musí být vždy kontro- lovaný. Zkontrolujte hadici, zda umožňuje volný průtok regeneračního vzduchu. Také se ujistěte, zda má hadice regeneračního vzduchu vývod z odvlhčovače. V PŘÍPADĚ DHA360: SPUŠTĚNÍ OHŘÍVAČŮ: Oba ohřívače E1 a E2 se spouštějí při 10K4 se zpožděním E1, které činí 30 sekund. Na ampérmetru se to zobrazí následovně: – je–li odvlhčovač zapnutý, ampérmetr ukáže hodnotu cca 18 A po dobu 5 sekund a pak se tato hodnota sníží na cca 5 A. – po 30 s se zapne ohřívač E1 a ampérmetr zobrazí hodnotu cca 5 sekund a poté tato hodnota klesne na 8,00 A při seřízeném regeneračním vzduchu. Po seřízení elektrických nastavení a průtoků vzduchu se odvlhčovač bude dále spouštět automaticky pomocí ex- terních funkcí ovládání a bezpečnosti řízených externím hygrostatem. ► 7. ÚDRŽBA Odvlhčovače DHA nevyžadují příliš náročnou údržbu. Veškeré elementy jsou bezobslužné, což znamená, že není potřeba stroj mazat ani seřizovat. Za normálních provozních podmínek kontrolujte pouze tři věci: – vzduchový ltr je nutno měnit alespoň jednou za 2 měsíce – v případě pevné instalace. Je–li přístroj používán v půjčovně, množství prachu ve zpra- covávaném vzduchu může být vysoké. V tom případě měňte ltr častěji. Při výměně ltru vyčistěte také kor- pus a rotor. – otáčky rotoru kontrolujte jednou měsíčně, – často kontrolujte spotřebu energie ohřívači (hodnoty na ampérmetru s výjimkou DHA 140). Otáčky rotoru lze kontrolovat přes výstup suchého vzdu- chu, pokud není připojena hadice. Rotor se musí otáčet po směru hodinových ručiček. Pokud se rotor během práce otáčí a spotřeba energie elektrického ohřívače ukazuje jmenovitou hodnotu in- tenzity proudu, můžete si být téměř jisti, že odvlhčovač pracuje optimálně. Avšak doporučujeme pravidelně kon- trolovat celý odvlhčovač, abyste měli jistotu, že fungují správně všechny jeho vnitřní funkce. Doporučujeme také kontrolu těsnění a pohyblivých dílů z hlediska opotřebení. Tyto činnosti zajistí maximální výkon a znemožní ztráty energie.

► 8. PROBLÉMY A JEJICH ŘEŠENÍ

POKUD SE ODVLHČOVAČ PO ZAPOJENÍ DO ELEKTRICKÉ ZÁSUVKY NESPUSTÍ: ► zkontrolujte vnější pojistku POKUD ODVLHČOVAČ NEFUNGUJE,

PRAVDĚPODOBNĚ JE POŠKOZEN EXTERNÍ

HYGROSTAT: ► Jde o normální jev, pokud bylo dosaženo požadované vlhkosti. Pro kontrolu: nastavte hygrostat na 20% relativ- ní vlhkosti, což by mělo způsobit spuštění odvlhčovače. Poté opět nastavte hygrostat na požadovanou vlhkost.

POKUD NEBUDE DOSAŽENO POŽADOVANÉ

VLHKOSTI: ► Problém může být v odvlhčovači – nebo jiných ele- mentech celé instalace (utěsnění místnosti, hygrostat...) Pro kontrolu proveďte následující činnosti: – zkontrolujte otáčky rotoru, – ujistěte se, zda je suchý vzduch o 15–20°C teplejší než vstupní hlavní vzduch. Pokud je studený, důvodem může být zastavení rotoru v důsledku přetržení poháněcího řemenu nebo zastavení mo- toru. – ručně zkontrolujte průtok a teplotu regeneračního vz- duchu na výstupu. Teplota závisí na podmínkách na vstupu, avšak měla by být v rozmezí 40 – 60°C. ► Vyšší teplota může svědčit o zastavení rotoru. ► Zkontrolujte hodnotu na ampérmetru, který musí uka- zovat jmenovitou hodnotu:

DHA140: 3A, DHA250:6A, DHA360: 8A

*) není ampérmetr ► Pokud je vzduch studený, ampérmetr ukazuje hod- notu 0A – je možné, že elektrický ohřívač potřebuje výměnu. PŘÍSTROJ PRACUJE PŘÍLIŠ HLUČNĚ: Zkontrolujte, zda je přístroj postaven na rovný podklad. Z PŘÍSTROJE UNIKÁ VODA: Ujistěte se, že je přístroj v dobrém technickém stavu. Pokud nepoužíváte stálý odvod vody, ujistěte se, že gu- mová zátka (pod přístrojem) je na svém místě. ► 9. SERVIS/OPRAVA

Před otevřením odvlhčovače se ujistěte, že je vypnutý elektrický proud pomocí hlavního vypínače. Pro jistotu vytáhněte kabel z elektrické zásuvky. VÝMĚNA ELEKTRICKÝCH OHŘÍVAČŮ

UADHA140: Sundejte horní kryt korpusu přístroje. Odpojte vnější hadici od výstupu regeneračního vzdu- chu. Uvolněte všechny vnitřní elementy a vyjměte je z kor- pusu přístroje. PTC ohřívač je nyní snadno dostupný a lze jej vyměnit. DHA250, DHA360: Pokud sundáte malé víko vepředu na odvlhčovači, získáte přístup ke dvěma PTC ohřívačům a můžete je vyměnit. VÝMĚNA MOTORU S PŘEVODOVKOU, AMPÉR- METRU, POČÍTADLA HODIN, PŘEPÍNAČE Sundejte horní kryt korpusu přístroje. Sundejte přední kryt. Všechny kabely přístroje (ventilá- tor, motor, ohřívače) odšroubujte na spojkách. V této chvíli je přední kryt korpusu uvolněný a lze jej odšroubovat, jednotlivé díly lze vyměnit.

DHA140: Sundejte horní kryt korpusu přístroje. Odpojte vnější hadici k výstupu regeneračního vzduchu. Uvolněte všechny vnitřní elementy a vyjměte je z kor- pusu přístroje. Ventilátor lze nyní vyměnit. DHA250, DHA360: Sundejte horní panel korpusu. Ventilátor se nachází na panelu ventilátoru a lze jej snadno zvednout a vyjmout z korpusu. Odpojte elektrické spoje (vyjměte ze zásuvky)

DHA140: Sundejte horní kryt korpusu přístroje. Odpojte vnější hadici k výstupu regeneračního vzduchu. Uvolněte všechny vnitřní elementy a vyjměte je z kor- pusu přístroje. Nyní lze již provést výměnu rotoru. DHA250, DHA360: Sundejte horní panel, zvedněte ventilátor a vyjměte jej z korpusu. Odstraňte kabel jeho stáhnutím z přípojky. Odstraňte dvě pružiny na malých válečcích odšroubováním upevňovacích šroubů. Odšroubujte šroub v hřídeli motoru a vyjměte podložku a pružinu. Nyní lze dělicí desku spolu s přípojkou regeneračního vzduchu sundat z hřídele a přístup k rotoru je umožněn do té míry, že jej lze vyměnit.

Pro výměnu ltru na vstupu vzduchu sundejte šrouby a síťku. Nyní lze vytáhnout starý ltr a namontovat nový.
