BRUKSANVISNING DHA 360 Master

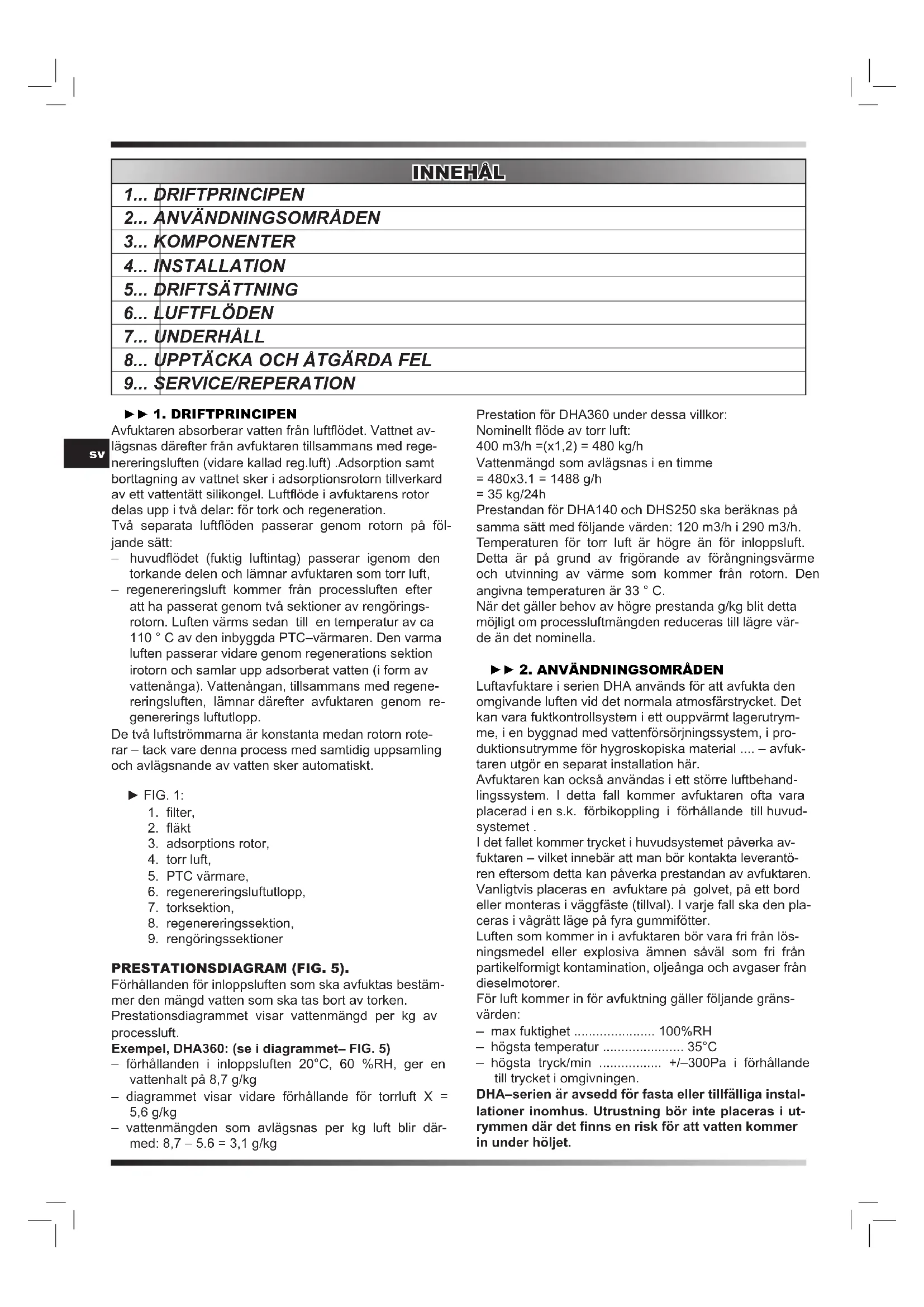

► 1. DRIFTPRINCIPEN Avfuktaren absorberar vatten från luftödet. Vattnet av- lägsnas därefter från avfuktaren tillsammans med rege- nereringsluften (vidare kallad reg.luft) .Adsorption samt borttagning av vattnet sker i adsorptionsrotorn tillverkard av ett vattentätt silikongel. Luftöde i avfuktarens rotor delas upp i två delar: för tork och regeneration. Två separata luftöden passerar genom rotorn på föl- jande sätt: – huvudödet (fuktig luftintag) passerar igenom den torkande delen och lämnar avfuktaren som torr luft, – regenereringsluft kommer från processluften efter att ha passerat genom två sektioner av rengörings- rotorn. Luften värms sedan till en temperatur av ca 110 ° C av den inbyggda PTC–värmaren. Den varma luften passerar vidare genom regenerations sektion irotorn och samlar upp adsorberat vatten (i form av vattenånga). Vattenångan, tillsammans med regene- reringsluften, lämnar därefter avfuktaren genom re- genererings luftutlopp. De två luftströmmarna är konstanta medan rotorn rote- rar – tack vare denna process med samtidig uppsamling och avlägsnande av vatten sker automatiskt. ► FIG. 1:

PRESTATIONSDIAGRAM (FIG. 5). Förhållanden för inloppsluften som ska avfuktas bestäm- mer den mängd vatten som ska tas bort av torken. Prestationsdiagrammet visar vattenmängd per kg av processluft. Exempel, DHA360: (se i diagrammet– FIG. 5) – förhållanden i inloppsluften 20°C, 60 %RH, ger en vattenhalt på 8,7 g/kg – diagrammet visar vidare förhållande för torrluft X = 5,6 g/kg – vattenmängden som avlägsnas per kg luft blir där- med: 8,7 – 5.6 = 3,1 g/kg Prestation för DHA360 under dessa villkor: Nominellt öde av torr luft: 400 m3/h =(x1,2) = 480 kg/h Vattenmängd som avlägsnas i en timme = 480x3.1 = 1488 g/h = 35 kg/24h Prestandan för DHA140 och DHS250 ska beräknas på samma sätt med följande värden: 120 m3/h i 290 m3/h. Temperaturen för torr luft är högre än för inloppsluft. Detta är på grund av frigörande av förångningsvärme och utvinning av värme som kommer från rotorn. Den angivna temperaturen är 33 ° C. När det gäller behov av högre prestanda g/kg blit detta möjligt om processluftmängden reduceras till lägre vär- de än det nominella.

► 2. ANVÄNDNINGSOMRÅDEN

Luftavfuktare i serien DHA används för att avfukta den omgivande luften vid det normala atmosfärstrycket. Det kan vara fuktkontrollsystem i ett ouppvärmt lagerutrym- me, i en byggnad med vattenförsörjningssystem, i pro- duktionsutrymme för hygroskopiska material .... – avfuk- taren utgör en separat installation här. Avfuktaren kan också användas i ett större luftbehand- lingssystem. I detta fall kommer avfuktaren ofta vara placerad i en s.k. förbikoppling i förhållande till huvud- systemet . I det fallet kommer trycket i huvudsystemet påverka av- fuktaren – vilket innebär att man bör kontakta leverantö- ren eftersom detta kan påverka prestandan av avfuktaren. Vanligtvis placeras en avfuktare på golvet, på ett bord eller monteras i väggfäste (tillval). I varje fall ska den pla- ceras i vågrätt läge på fyra gummifötter. Luften som kommer in i avfuktaren bör vara fri från lös- ningsmedel eller explosiva ämnen såväl som fri från partikelformigt kontamination, oljeånga och avgaser från dieselmotorer. För luft kommer in för avfuktning gäller följande gräns- värden: – max fuktighet ...................... 100%RH – högsta temperatur ...................... 35°C – högsta tryck/min ................. +/–300Pa i förhållande till trycket i omgivningen. DHA–serien är avsedd för fasta eller tillfälliga instal- lationer inomhus. Utrustning bör inte placeras i ut- rymmen där det nns en risk för att vatten kommer in under höljet.en

► 3. KOMPONENTER INSTÄLLNING MED HJÄLP AV HYGROSTAT Luftavfuktaren är anpassad till en extern kontroll med hjälp av en hygrostat. För att kunna ansluta har man där- för placerat en särskild kontakt på framsidan av höljet (svart kontakt). Kontaktdon kan levereras valfritt. Hygrostatkabeln måste anslutas till anslutningsplintarna 1, 2, EP. I fall det är nödvändigt med justering med en hygrostat koppla helt enkelt ihop de två delarna av kontakten och välja ”Auto”–läge på switchen. Vi rekommenderar vår hygrostat i serien DR10*) (4512.600) eller våra elektroniska hygrostat DA20 (4512.601). *) Viktigt: DR10 hygrostaten ska monteras på en vägg eller lik- nande. Samtidigt bör den inte utsättas för kondens eller andra typer fria vätskor. Hygrostaten bör certieras för 10A. ELANSLUTNING Avfuktaren är ansluten till spänning av 230V, 1Ph + N + PE. Avfuktaren är utrustad med en 2 meters kabel med stick- propp.

Avfuktaren är utrustad i PTC–värmare. Energiförbrukningen med PTC–värmare beror på luftö- det. Vid nominella luftöden för de tre modellerna blir det föl- jande el–intensitetsvärden för värmaren: DHA140: 3A, DHA250:6A, DHA360: 8A. Luftöde och strömförbrukning är justerbara genom spjället i vårt standard regenerings ledningssystem. OBSERVERA: El–värmarens strömförbrukning de första sekunderna är dubbelt det nominella värdet som förbrukas under 5–10 sekunder efter att vär- maren startas. Särskilt för DHA360: ELEKTRISK TIDUR, 10K4 (tillfogad fördröjning): Tidur uppfyller följande funktion: – PTC–värmaren E1 startas 30 sekunder efter starten av avfuktaren (med strömbrytaren eller genom hyg- rostat). Avfuktaren innehåller två PTC–värmare, E1 & E2. Båda värmare är av typen PTC vilket ger 10A efter inkopp- lingen. Efter att avfuktaren startas kopplas E2 omedelbart. När E2 når det nominella strömvärdet (ca 5 A), kopplas E1 in. På så sätt får man ett lägre strömvärde efter inkopp- lingen än om båda värmare skulle kopplas på samtidigt. ► 4. INSTALLATION Avfuktaren bör installeras i utrymmen på konsoler för väggmontering eller på annat vågrätt underlag. Skåpet ska placeras på fyra vibrationsdämpare. KOPPLING AV LEDNINGAR/SLANGAR: Luften som ska avfuktas tas in från utrymmet och sedan passerar den genom luftltret belägen på den bakre pa- nelen. Luftinloppet är gemensam för både processluft och re- genereringsluft . Som standard levereras avfuktaren med lter/lterram avsedd för gemensam luftintag. Regenereringsluftutlopp bör ha ansluten ledning eller en anslutning med installerad utsläpp av kondens. Om möj- ligt bör man borra upp ett hål med en diameter på 4mm längs ner i den nedersta punkten i ledningen. Man bör också installera ett spjäll för att kunna justera det nominella regenerations luftöde (avläsning från am- peremätare). Torrluftsutlopp kan anslutas till en ledning eller slangan- slutning i samma storlek som utloppet på höljet. Se mått på som anges på höljet, FIG. 2, 3, 4. Rent allmänt bör ledningar av samma storlek användas eller större än de som används i avfuktaren. ► 5. DRIFTSÄTTNING ELANSLUTNING Innan avfuktaren startas upp kontrollera om alla elek- triska anslutningar är korrekt gjorda. Om så är fallet bör man endast ansluta kontakten till el- nätet och slå på avfuktaren. DHA140: Avfuktaren är utrustad med 2 omkopplare: – vänster: 0/I (start/stopp), – höger: Man/Auto (Auto = hygrostatstyrning). DHA250, 360: Omkopplaren SA1 har 3 inställningar: – auto = hygrostatstyrning – 0 = frånkopplad – man = kontinuerlig drift „Man” betyder en kontinuerlig drift. „auto” (med ansluten hygrostat): – Om enheten inte startar kan detta orsakas av hygrostat. – Om den faktiska nivån på den relativa luftfuktigheten är lägre än den inställda är hygrostatkontakter öppna. Detta kan kontrolleras på följande sättet: – ställ in hygrostaten till 20% relativ fuktighet – avfukta- ren bör starta, – ställ in hygrostaten till 90% relativ fuktighet – avfukta- ren bör sluta arbeta. ► 6. LUFTFLÖDEN Luftöden bör justeras. Torrluftödet bör vara inställd på det nominella värdet i m3/h med hjälp av data som nns i prestationsdiagram- met. Om värdena är lägre än daggpunktsvärden ställ luftö- det lägre än det nominella värdet. JUSTERING AV LUFTFLÖDET: – torrtluftödet kan justeras med det valfria spjället itorrluftutloppet. Luftödet skall mätas och justeras på spjället för det nominella värdet. Fritt öde ökar kapacitet i kg/h: Om det inte nns något behov på mycket torr luft bör avfuktaren arbeta med fri öde. – regenerationsluftödet kan justeras på spjället i luftut- släppet för regenerationsluft (tillval). Starta aggrega- tet med spjället i stängt läge, öppna fram tills ampe- remetern visar: DHA140: 3A, DHA250:6A, DHA360: 8A. Observera: DHA140 har ingen analog amperemätare in- stallerad. Aktuella strömvärdet för den här enheten skall mätas med en amperemeter. VIKTIGT: Flödet av regenerationsluft skall alltid kontrolleras. Kon- trollera ledning som möjliggör fritt regenerationsluftöde. Man bör också se till att ledning för regenerationsluften har utlopp från avfuktaren. FÖREKOMMANDE I DHA360: START AV VÄRMARE: Både E1 och E2 värmare startar vid 10K4 med fördröj- ning på 30 sekunder för E1. Amperemätaren kommer att visa upp det på följande sättet: – när avfuktaren är påslagen visar amperemätaren vär- det av 10A i ca 5 sekunder. Därefter sjunker värdet till 5A. – efter 30 sekunder slås E1 värmare på och ampere- mätaren indikerar ett värde av cirka 18A i 5 sekunder. Därefter sjunker värdet till 8,00 A vid justerad regene- rationsluft. Efter justering av el– och luftödesinställningar kommer avfuktaren därefter startas automatiskt med hjälp av de interna styrnings– och säkerhetsfunktionerna som styrs via en extern hygrostat. ► 7. UNDERHÅLL DHA luftavfuktare kräver underhåll endast i begränsad utsträckning. Alla komponenter är underhållsfria vilket innebär att smörjning eller justering inte är nödvändig. Vid normal drift ska bara tre saker kontrolleras: – luftltret som bör bytas minst varannan månad i fallet med fast installation. Om enheten används för uthyr- ning kan dammnivå i den behandlade luften vara hög I det fallet bör ltret bytas ut oftare. Vid byte av ltret bör också höljet och rotorn rengöras. – rotation av rotorn bör kontrolleras en gång per må- nad, – energiförbrukningen av elektriska värmare bör ofta kontrolleras (avläsning från amperemätaren, utom DHA140). Hastigheten av rotorn kan kontrolleras genom torrluftut- loppet då kabeln inte är ansluten. Rotorn skall rotera i riktning medurs. Om rotorn roterar under drift och energiförbrukning för värmare visar det nominella strömvärdet kan man vara nästan helt säker på att avfuktaren fungerar på ett opti- malt sätt. Vi rekommenderar dock återkommande kon- troller av hela enheten för att se om alla interna funk- tioner fungerar som de ska. Vi rekommenderar även att kontrollera för slitage tätningar och rörliga delar. Dessa åtgärder säkerställer maximal prestanda och för- hindrar energiförluster.

STATEN SOM ÄR SKADAD: ► Detta är en vanlig situation då den önskade fuktighe- ten uppnåddes. För att kontrollera: ställ in hygrostaten till 20% av relativ fuktighet vilket borde föranleda att avfuk- taren startar. Ställ sedan in hygrostaten för att få önskad luftfuktighet. OM MAN INTE FÅR DEN ÖNSKADE FUKTIG- HETEN: ► Problemet kan ligga i avfuktaren – eller andra delar av hela installationen (täthet av utrymmet, hygrostaten ...). För att veriera detta bör följande göras: – kontrollera rotorns rotation, – kontrollera om den torra luften är omkring 15 till 20°C varmare än den sim matas in. Om den är kall kan or- saken vara att rotorn stannade på grund av en brus- ten drivrem eller motorstopp. – kontrollera manuellt temperaturen av luftströmmen vid utloppet av regenereringsluften. Temperaturen är beroende av förhållandena vid inloppet men det bör vara inom 40 till 60°C. ► Högre temperatur kan indikera stopp av rotorn. ► Kontrollera avläsningen från amperemätaren vilket skall visa nominella värdet: DHA140: 3A *), DHA250:6A, DHA360: 8A. *) utan amperemätare ► Om luften är kall visar amperemätaren värdet 0A – värmaren kan behöva bytas. ENHETEN ARBETAR HÖGLJUTT: Se till att enheten står på ett plant underlag. LÄCKAGE FRÅN ENHETEN: Kontrollera att maskinen är i gott skick. Om man inte har någon kontinuerlig dränering ska man se till att gummiproppen (under maskinen) sitter på plats. ► 9. SERVICE/REPERATION SÄKERHETSANVISNINGAR Innan du öppnar avfuktaren ska man se till att ström- försörjningen stängs av på huvudströmbrytaren. För att vara helt säker bör stickkontakten dras ur eluttaget.

DHA140: Ta bort det övre locket. Koppla loss den inre ledningen för regenereringluftutlop- pet. Lossa alla de inre komponenterna och ta plocka ur dem från höljet. PTC–värmaren blir därmed lätt tillgängliga och kan en- kelt bytas ut.

UADHA250, DHA360: Om en liten lucka på framsidan av avfuktaren plockas ner blir det möjligt att nå två PTC värmare för att byta ut dessa.

Ta bort det övre locket. Ta bort frontkåpan. Alla ledningar i avfuktaren (äkt, transmissionsmotorn och värmare) ska lossas från fäs- ten. När främre locket är löst och kan skruvas loss och de särskilda komponenterna kan bytas ut.

DHA140: Ta bort det övre locket. Koppla loss den inre ledningen för regenereringluftutlop- pet. Lossa alla de inre komponenterna och ta plocka ur dem från höljet. Fläkten är nu lätt åtkomlig och kan bytas ut. DHA250, DHA360: Ta bort det övre locket. Fläkten är fäst på en skiva och enkelt kan lyftas och avlägsnas från huset. Koppla bort från elnätet (dra ur kontakten).

DHA140: Ta bort det övre locket. Koppla loss den inre ledningen för regenereringluftutlop- pet. Lossa alla de inre komponenterna och ta plocka ur dem från höljet. Nu kan man byta ut rotorn. DHA250, DHA360: Plocka bort övre locket, lyft upp äkten ur höljet. Ta bort ledningen genom att lossa den ur fästen. Ta bort de två fjädrarna på små rullar genom att lossa bultarna. Lossa skruven i axeln av rotorn och ta bort brickan och fjädern. Nu kan delplåten tillsammans med regenereringsluftan- slutning kan avlägsnas från valsarna och tillträde till ro- torn är tillräckligt nog för att kunna byta ut den.

För att byta lter vid luftintaget, ska man ta bort skru- varna och nätet. Nu kan man plocka bort det gamla ltret och montera ett nytt.
