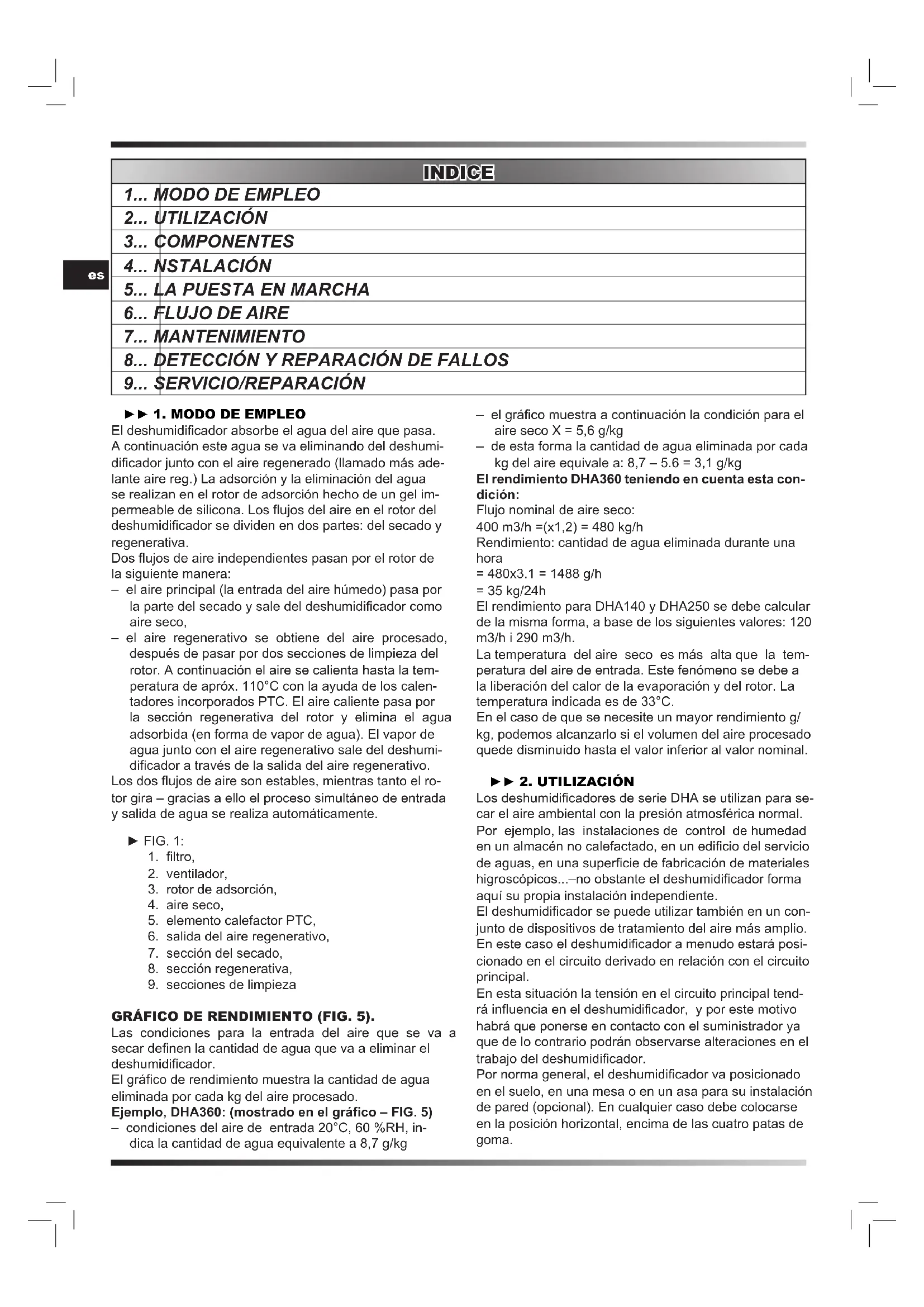

MANUAL DE USUARIO DHA 360 Master

2... UTILIZACIÓN 3... COMPONENTES 4... NSTALACIÓN

7... MANTENIMIENTO 8... DETECCIÓN Y REPARACIÓN DE FALLOS

9... SERVICIO/REPARACIÓN

El deshumidicador absorbe el agua del aire que pasa. A continuación este agua se va eliminando del deshumi- dicador junto con el aire regenerado (llamado más ade- lante aire reg.) La adsorción y la eliminación del agua se realizan en el rotor de adsorción hecho de un gel im- permeable de silicona. Los ujos del aire en el rotor del deshumidicador se dividen en dos partes: del secado y regenerativa. Dos ujos de aire independientes pasan por el rotor de la siguiente manera: – el aire principal (la entrada del aire húmedo) pasa por la parte del secado y sale del deshumidicador como aire seco, – el aire regenerativo se obtiene del aire procesado, después de pasar por dos secciones de limpieza del rotor. A continuación el aire se calienta hasta la tem- peratura de apróx. 110°C con la ayuda de los calen- tadores incorporados PTC. El aire caliente pasa por la sección regenerativa del rotor y elimina el agua adsorbida (en forma de vapor de agua). El vapor de agua junto con el aire regenerativo sale del deshumi- dicador a través de la salida del aire regenerativo. Los dos ujos de aire son estables, mientras tanto el ro- tor gira – gracias a ello el proceso simultáneo de entrada y salida de agua se realiza automáticamente. ► FIG. 1:

6. salida del aire regenerativo,

7. sección del secado,

8. sección regenerativa,

9. secciones de limpieza

GRÁFICO DE RENDIMIENTO (FIG. 5). Las condiciones para la entrada del aire que se va a secar denen la cantidad de agua que va a eliminar el deshumidicador. El gráco de rendimiento muestra la cantidad de agua eliminada por cada kg del aire procesado. Ejemplo, DHA360: (mostrado en el gráco – FIG. 5) – condiciones del aire de entrada 20°C, 60 %RH, in- dica la cantidad de agua equivalente a 8,7 g/kg – el gráco muestra a continuación la condición para el aire seco X = 5,6 g/kg – de esta forma la cantidad de agua eliminada por cada kg del aire equivale a: 8,7 – 5.6 = 3,1 g/kg El rendimiento DHA360 teniendo en cuenta esta con- dición: Flujo nominal de aire seco: 400 m3/h =(x1,2) = 480 kg/h Rendimiento: cantidad de agua eliminada durante una hora = 480x3.1 = 1488 g/h = 35 kg/24h El rendimiento para DHA140 y DHA250 se debe calcular de la misma forma, a base de los siguientes valores: 120 m3/h i 290 m3/h. La temperatura del aire seco es más alta que la tem- peratura del aire de entrada. Este fenómeno se debe a la liberación del calor de la evaporación y del rotor. La temperatura indicada es de 33°C. En el caso de que se necesite un mayor rendimiento g/ kg, podemos alcanzarlo si el volumen del aire procesado quede disminuido hasta el valor inferior al valor nominal. ► 2. UTILIZACIÓN Los deshumidicadores de serie DHA se utilizan para se- car el aire ambiental con la presión atmosférica normal. Por ejemplo, las instalaciones de control de humedad en un almacén no calefactado, en un edicio del servicio de aguas, en una supercie de fabricación de materiales higroscópicos...–no obstante el deshumidicador forma aquí su propia instalación independiente. El deshumidicador se puede utilizar también en un con- junto de dispositivos de tratamiento del aire más amplio. En este caso el deshumidicador a menudo estará posi- cionado en el circuito derivado en relación con el circuito principal. En esta situación la tensión en el circuito principal tend- rá inuencia en el deshumidicador, y por este motivo habrá que ponerse en contacto con el suministrador ya que de lo contrario podrán observarse alteraciones en el trabajo del deshumidicador. Por norma general, el deshumidicador va posicionado en el suelo, en una mesa o en un asa para su instalación de pared (opcional). En cualquier caso debe colocarse en la posición horizontal, encima de las cuatro patas de goma.en

El aire entrante al deshumidicador debe ser libre de disolventes o sustancias explosivas, además de la con- taminación con las partículas sólidas, con el vapor de aceite o con los gases de combustión provenientes de los motores de alto rendimiento térmico. Para el aire entrante al deshumidicador hay valores lí- mites exigidos: – humedad máx. ............................... 100%RH – temperatura máx. ............................... 35°C – presión máx./mín. ............................+/–300Pa en re- lación con la presión del ambiente. La serie DHA está destinada para la instalación ja o temporal en los interiores de los edicios. Los aparatos no se deben colocar en los espacios con riesgo de ltraciones de agua en el interior de la car- casa. ► 3. COMPONENTES

REGULACIÓN CON AYUDA DEL HIGROSTATO

El deshumidicador está adaptado para la regulación exterior con la ayuda del higrostato. Por este motivo, con el n de realizar la conexión, en la parte frontal de la carcasa se ha colocado un conector especial (el conec- tor negro). La clavija del conector se puede pedir aparte (opcional). El cable del higrostato tiene que ir conectado a la clavija con los bornes 1, 2, PE. Si fuera necesaria la regulación con la ayuda del hig- rostato, simplemente hay que conectar las dos partes de la clavija y elegir la posición “auto” en el interruptor. Recomendamos nuestro higrostato de la serie DR10*) - 4512.600 o nuestros higrostato electrónicos DA20 -

*) Importante: El higrostato DR10 debe jarse en la pared, teniendo en cuenta que no esté expuesto a las condensacio- nes u otro tipo de líquidos libres. El higrostato debe tener el atestado de 10A.

El deshumidicador se conecta a la toma de corriente 230V, 1Ph+N+PE. El deshumidicador está equipado con un cable con cla- vija de 2m de largo.

CALENTADOR ELÉCTRICO INSTALADO

Calentador eléctrico de tipo PTC funciona únicamente cuando hay ujo de aire. Por este motivo no se han in- stalado los termostatos.

ADVERTENCIA: NO TOCAR EL CALENTADOR

ELÉCTRICO CUANDO ESTE ESTÁ CONECTA-

DO YA QUE ES UN CABLE NO AISLADO BAJO TENSIÓN. CONSUMO DE POTENCIA Y FLUJOS DE AIRE.

EL DESHUMIDIFICADOR ESTÁ EQUIPADO CON LOS

CALENTADORES PTC. El consumo de energía en el caso del calentador PTC depende del aire que pasa. Con los ujos nominales de aire para los tres modelos el valor de tensión de la corriente para el calentador es de:

DHA140: 3A, DHA250:6A, DHA360: 8A

El ujo de aire y el consumo de energía se regulan con el acelerador que está incluido en nuestro circuito están- dar de los cables regenerativos. ATENCIÓN: El consumo de energía del calentador en los primeros segundos equivale al doble del valor nomi- nal que se consume en los primeros 5–10 seg. tras el encendido del calentador. Especialmente para el DHA360: EL TEMPORIZADOR ELÉCTRICO, 10K4 (conexión retardada): El temporizador desempeña la siguiente función: – el calentador PTC E1 se conecta 30 seg. tras el en- cendido del deshumidicador (después de pulsar el interruptor o gracias al higrostato). El deshumidicador posee dos calentadores PTC, E1 & E2. Los dos calentadores son de tipo PTC lo que sig- nica que el valor de la tensión de la corriente tras la conexión es de 10A. Una vez encendido el deshumidicador a continuación inmediatamente se conecta E2. Cuando E2 alcanza el valor nominal de la tensión de corriente (apróx. 5A), se conecta E1. De esta forma el valor de la tensión de corriente tras la conexión disminuye en comparación con la situación en la que los dos calentadores se conecta- rían al mismo tiempo. ► 4. INSTALACIÓN El deshumidicador debe ser instalado en los interiores, con los agarres de instalación de pared o en cualquier otro soporte horizontal. Hay que colocar la carcasa en- cima de cuatro amortiguadores de vibraciones. CONEXIÓN DE CABLES/TUBOS FLEXIBLES: El aire principal, que se somete al proceso de deshumi- dicación, habitualmente proviene del entorno cerrado y pasa por el ltro de aire ubicado en el panel trasero. La entrada de aire es común para el aire procesado y para el aire regenerativo. Por defecto, el deshumidicador viene con el ltro/mar- co de ltro destinado para la entrada conjunta de aire. La salida del aire regenerativo debería estar conectada por medio de un conducto o un conector con la evacua- ción del agua condensada. Si esto resultara imposible hay que taladrar un agujero de 4mm de diámetro en el lado inferior de la parte más baja del conducto. Además, hay que instalar un acelerador para regular el ujo nominal del aire regenerativo (la lectura del ampe- rímetro). La salida del aire seco se puede conectar al conducto o tubo exible del mismo tamaño que la salida en la carca- sa. Véanse las dimensiones en la carcasa, FIG. 2, 3, 4. En general, se deben usar los conductos de las mismas dimensiones o mayores que los que se usan en el des- humidicador.

Antes de poner el deshumidicador en marcha hay que vericar si todas las conexiones eléctricas están realiza- das correctamente.en

Si todo está bien, sólo queda conectar la clavija a la toma de corriente eléctrica y encender el aparato. DHA140: El deshumidicador está equipado con dos interrupto- res. – izquierdo: 0/I (start/stop), – derecho: Man/Auto (Auto = auto control del higrostato). DHA250, 360: El interruptor SA1 tiene 3 modos: – auto = auto control del higrostato – 0 = apagado – man = funcionamiento continuo „Man” signica modo de funcionamiento continuo. En el modo “auto” (con el higrostato conectado): – Si el aparato no se enciende puede ser por el hig- rostato. – Si el nivel efectivo de humedad relativa es inferior que el nivel seleccionado, los contactos del higrosta- to están abiertos. Podemos comprobarlo de la siguiente forma: – congurar el higrostato en el 20% de humedad relativa – el deshumidicador debería empezar a funcionar, – congurar el higrostato en el 90% de humedad rela- tiva – el deshumidicador debería dejar de funcionar,

Se debe ajustar los ujos de aire. El ujo del aire seco debe congurarse en el valor nomi- nal en m3/h a base de los datos provenientes del gráco de rendimiento. Si fueran necesarios los valores inferiores para el punto de rocío hay que congurar el ujo del aire en los valo- res inferiores a los nominales. CÓMO AJUSTAR LOS FLUJOS DE AIRE: – el ujo del aire seco se puede ajustar con la ayuda opcional del acelerador que está ubicado en la salida del aire seco. El ujo del aire se debe medir y ajustar en el acelerador para el valor nominal. Flujo uido, el rendimiento en kg/h incrementará: Si no hay necesidad de obtener el aire muy seco, el deshumidicador debería funcionar en el modo de ujo uido. – el ujo del aire regenerativo se puede ajustar en el acelerador ubicado en la salida del aire regenerativo (opcional). Encender el aparato con el acelerador en la posición cerrada, abrir hasta que el amperímetro indique:

DHA140: 3A, DHA250:6A, DHA360: 8A

Atención: DHA140 no posee el amperímetro analógico incorporado. En el caso de este aparato el valor de la tensión de corriente se debe medir con ayuda de un am- perímetro. IMPORTANTE: El ujo del aire regenerativo siempre debe controlarse. Hace falta chequear el conducto que permite el ujo u- ido del aire regenerativo. Hay que asegurarse también si el conducto del aire re- generativo dispone de un conducto de evacuación del deshumidicador. EN EL CASO DE DHA360: ENCENDIDO DE CALENTADORES: Ambos calentadores E1 y E2 se encienden con 10K4 con efecto retardado E1 de 30 segundos. En el amperímetro esto quedará reejado de la sigui- ente manera: – cuando el deshumidicador está apagado el ampe- rímetro indica el valor de 10A al de apróx. 5 seg. y seguidamente este valor disminuye hasta 5A. – pasados 30 seg. se enciende el calentador E1 y el amperímetro muestra el valor de unos 18A durante 5 seg. y a continuación este valor disminuye hasta 8,00A con el aire regenerativo ajustado. Una vez regulados los ajustes eléctricos y los ujos de aire, el deshumidicador más adelante se encenderá au- tomáticamente con la ayuda de las funciones internas de control y seguridad controlados por el higrostato exterior. ► 7. MANTENIMIENTO Los deshumidicadores DHA exigen el mantenimiento sólo en un campo pequeño. Todos los elementos son de tipo “autoservicio”, lo cual signica que su lubricación o regulación no son necesarios. En las condiciones normales de trabajo hay que vericar tan solo tres factores: – el ltro de aire debería ser cambiado por lo menos una vez cada 2 meses, en el caso de una instalación ja. Si el aparato se utiliza en modo de alquiler, el nivel de partículas en suspensión en el aire tratado puede ser elevado. En este caso se debe cambiar el ltro con mayor frecuencia. Durante el cambio de ltro hay que limpiar a la vez la carcasa y el rotor. – las revoluciones del rotor deben ser controlados una vez al mes, – es importante vericar el consumo de energía por los calentadores eléctricos (la lectura del amperímetro, con la excepción de DHA140). Las revoluciones del rotor se pueden controlar a través de la salida del aire seco en el caso de que el cable no esté conectado. El rotor debería girar en el sentido de las agujas del reloj. Si el rotor gira durante su trabajo y el consumo de en- ergía del calentador indica el valor nominal de la ten- sión eléctrica, podemos tener la seguridad casi total de que el deshumidicador funciona de forma óptima. Sin embargo, recomendamos un control temporal de todo el deshumidicador para averiguar si todas las funciones interiores son correctas. Recomendamos también veri- car las juntas y las partes móviles en cuanto al desgaste. Estas acciones garantizarán el rendimiento máximo y evitarán las pérdidas de energía. ► 8. DETECCIÓN Y REPARACIÓN DE FALLOS

SI EL DESHUMIDIFICADOR NO SE ENCIENDE

TRAS LA CONEXIÓN A LA FUENTE DE ALI- MENTACIÓN: ► hay que vericar el fusible exterior

FUE DAÑADO: ► Es una situación normal, cuando se alcanza la hu- medad exigida. Con el n de vericar: congurar el hig- rostato en el 20% de la humedad relativa lo cual debe-en

ría activar el encendido del deshumidicador. Seguido, ajustar de nuevo el higrostato para alcanzar la humedad deseada. ► Si la humedad deseada no se alcanza: Puede que el problema consista en el desumidicador, o en otros elementos de la instalación (el aislamiento de la habitación, higrostato...). Para vericarlo se debe: – chequear las revoluciones del rotor, – asegurarse que el aire seco es de 15 a 20°C más caliente que el aire principal de entrada. Si el aire está frío puede ser a causa de la detención del rotor a consecuencia de la rotura de la correa de transmi- sión o la detención del motor. – ericar manualmente el ujo y la temperatura del aire regenerado en la salida. La temperatura depende de las condiciones en la entrada, sin embargo, debería estar en el campo entre 40 y 60°C. ► La temperatura más alta puede causar la detención del rotor. ► Hay que chequear la lectura del amperímetro que debe indicar el valor nominal:

DHA140: 3A *), DHA250:6A, DHA360: 8A

*) falta de amperímetro Si el aire está frío el amperímetro indica el valor 0A – puede que sea necesario el cambio del calentador eléc- trico. EL APARATO ES MUY RUIDOSO: ► Hay que vericar si el aparato está colocado en una supercie plana. FUGA EN EL APARATO: ► Hay que asegurarse que el aparato está en un buen estado técnico. ► Si no utilizamos el sistema de evacuación continua del agua debemos asegurarnos de que el tapón de goma (debajo del aparato) está en su sitio.

► 9. SERVICIO/REPARACIÓN

Antes de abrir el deshumidicador hay que asegurarse de que la alimentación eléctrica está desconectada des- de el interruptor principal. Para tener la seguridad total en este asunto se debe sacar la clavija del enchufe.

CAMBIO DE CALENTADORES ELÉCTRICOS

DHA140: Quitar la tapa superior de la carcasa. Desconectar el cable interior de la salida del aire rege- nerativo. Aojar todos los elementos interiores y sacarlos de la caja. El calentador PTC se puede alcanzar en este momento con facilidad y puede ser intercambiado. DHA250, DHA360: Cuando se quite una tapa pequeña de la parte frontal del deshumidicador tenemos acceso a los dos calenta- dores PTC y podemos cambiarlos.

CAMBIO DE GRUPO MOTORREDUCTOR, AM-

PERÍMETRO, CONTADOR DE HORAS, INTER-

RUPTOR Quitar la tapa superior de la carcasa. Quitar la tapa frontal. Todos los conductos del deshumi- dicador (ventilador, grupo motorreductor y los calenta- dores) se deben aojar en las juntas. En este momento la tapa frontal de la caja está aojada y podemos desatornillarla y cambiar los elementos su- cesivos.

CAMBIO DE VENTILADOR

DHA140: Quitar la tapa superior de la carcasa. Desconectar el cable interior de la salida del aire rege- nerativo. Aojar todos los elementos interiores y sacarlos de la caja. El ventilador se encuentra ahora accesible para poder cambiarlo. DHA250, DHA360: Quitar el panel superior de la carcasa. El ventilador está ubicado en la tapa del ventilador. Podemos levantarlo y sacarlo de la caja con facilidad. Desconectar la corriente eléctrica (sacar la clavija).

DHA140: Quitar la tapa superior de la carcasa. Desconectar el cable interior de la salida del aire rege- nerativo. Aojar todos los elementos interiores y sacarlos de la caja. En este momento ya podemos proceder a cambiar el rotor. DHA250, DHA360: Quitar la tapa superior, levantar el ventilador y sacarlo de la caja. Quitar el cable sacándolo de la tubuladura. Eliminar los dos muelles de los rodillos desatornillando los tornillos de sujeción. Quitar el tornillo del eje del rotor y sacar la arandela y el muelle. En este momento la placa de separación junto con la unión del aire regenerativo puede quitarse de los rodil- los y el rotor queda accesible lo suciente para poder cambiarlo.

Para cambiar el ltro en la entrada del aire hay que qui- tar los tornillos y la red. Ahora ya podemos sacar el ltro e instalar uno nuevo.TABLE DES MATIÈRES 1... FONCTIONNEMENT 2... APPLICATIONS 3... COMPOSANTS 4... INSTALLATION
