KASUTUSJUHEND DHA 360 Master

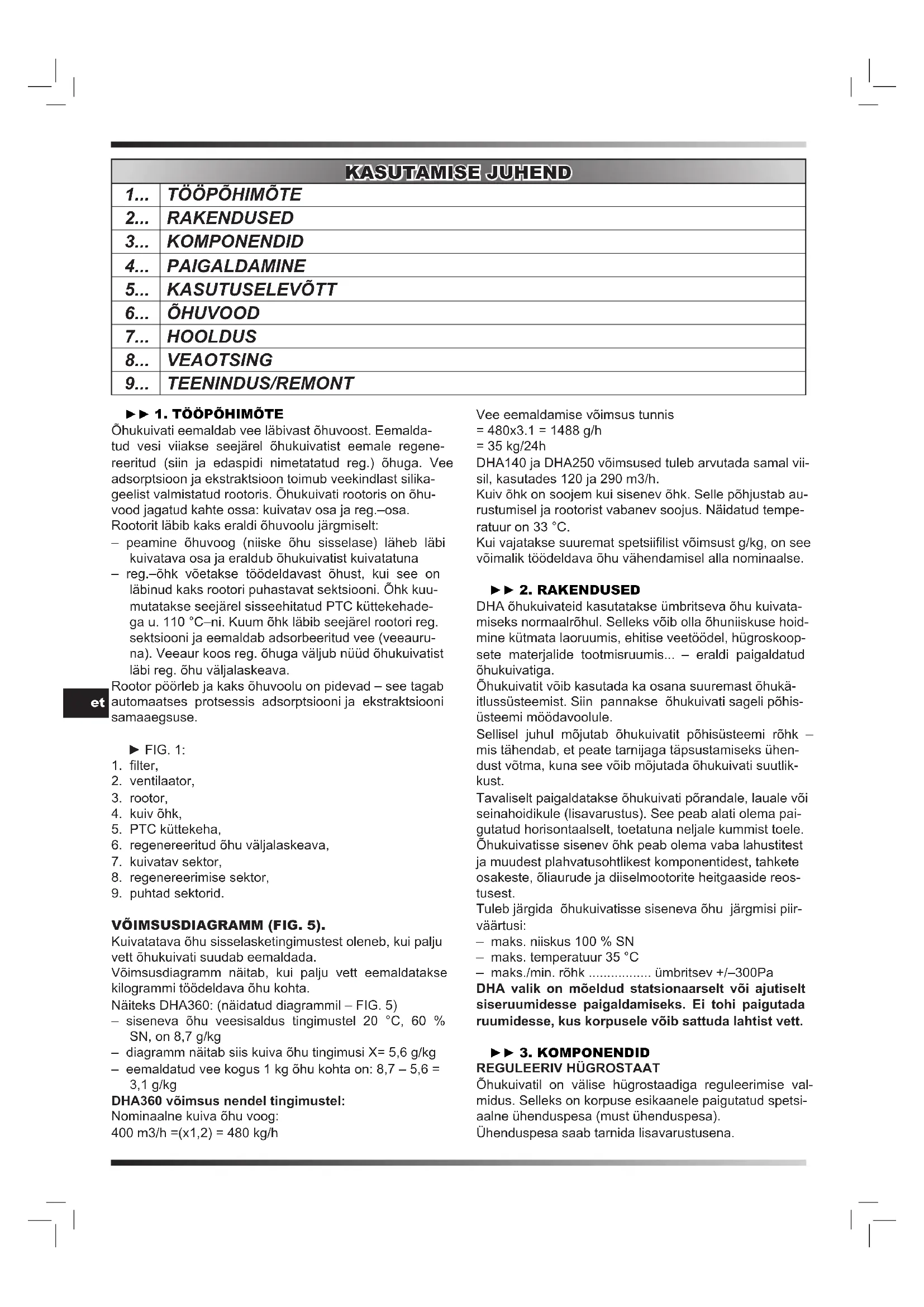

Lai mainīt ltru uz gaisa ieplūdes, jābūt noņemtas skrūves un tīkls. Tagad var būt noņemts vecais ltrs un uzstādīts jaunais.► 1. TÖÖPÕHIMÕTE Õhukuivati eemaldab vee läbivast õhuvoost. Eemalda- tud vesi viiakse seejärel õhukuivatist eemale regene- reeritud (siin ja edaspidi nimetatatud reg.) õhuga. Vee adsorptsioon ja ekstraktsioon toimub veekindlast silika- geelist valmistatud rootoris. Õhukuivati rootoris on õhu- vood jagatud kahte ossa: kuivatav osa ja reg.–osa. Rootorit läbib kaks eraldi õhuvoolu järgmiselt: – peamine õhuvoog (niiske õhu sisselase) läheb läbi kuivatava osa ja eraldub õhukuivatist kuivatatuna – reg.–õhk võetakse töödeldavast õhust, kui see on läbinud kaks rootori puhastavat sektsiooni. Õhk kuu- mutatakse seejärel sisseehitatud PTC küttekehade- ga u. 110 °C–ni. Kuum õhk läbib seejärel rootori reg. sektsiooni ja eemaldab adsorbeeritud vee (veeauru- na). Veeaur koos reg. õhuga väljub nüüd õhukuivatist läbi reg. õhu väljalaskeava. Rootor pöörleb ja kaks õhuvoolu on pidevad – see tagab automaatses protsessis adsorptsiooni ja ekstraktsiooni samaaegsuse. ► FIG. 1:

6. regenereeritud õhu väljalaskeava,

VÕIMSUSDIAGRAMM (FIG. 5). Kuivatatava õhu sisselasketingimustest oleneb, kui palju vett õhukuivati suudab eemaldada. Võimsusdiagramm näitab, kui palju vett eemaldatakse kilogrammi töödeldava õhu kohta. Näiteks DHA360: (näidatud diagrammil – FIG. 5) – siseneva õhu veesisaldus tingimustel 20 °C, 60 % SN, on 8,7 g/kg – diagramm näitab siis kuiva õhu tingimusi X= 5,6 g/kg – eemaldatud vee kogus 1 kg õhu kohta on: 8,7 – 5,6 = 3,1 g/kg DHA360 võimsus nendel tingimustel: Nominaalne kuiva õhu voog: 400 m3/h =(x1,2) = 480 kg/h Vee eemaldamise võimsus tunnis = 480x3.1 = 1488 g/h = 35 kg/24h DHA140 ja DHA250 võimsused tuleb arvutada samal vii- sil, kasutades 120 ja 290 m3/h. Kuiv õhk on soojem kui sisenev õhk. Selle põhjustab au- rustumisel ja rootorist vabanev soojus. Näidatud tempe- ratuur on 33 °C. Kui vajatakse suuremat spetsiilist võimsust g/kg, on see võimalik töödeldava õhu vähendamisel alla nominaalse. ► 2. RAKENDUSED DHA õhukuivateid kasutatakse ümbritseva õhu kuivata- miseks normaalrõhul. Selleks võib olla õhuniiskuse hoid- mine kütmata laoruumis, ehitise veetöödel, hügroskoop- sete materjalide tootmisruumis... – eraldi paigaldatud õhukuivatiga. Õhukuivatit võib kasutada ka osana suuremast õhukä- itlussüsteemist. Siin pannakse õhukuivati sageli põhis- üsteemi möödavoolule. Sellisel juhul mõjutab õhukuivatit põhisüsteemi rõhk – mis tähendab, et peate tarnijaga täpsustamiseks ühen- dust võtma, kuna see võib mõjutada õhukuivati suutlik- kust. Tavaliselt paigaldatakse õhukuivati põrandale, lauale või seinahoidikule (lisavarustus). See peab alati olema pai- gutatud horisontaalselt, toetatuna neljale kummist toele. Õhukuivatisse sisenev õhk peab olema vaba lahustitest ja muudest plahvatusohtlikest komponentidest, tahkete osakeste, õliaurude ja diiselmootorite heitgaaside reos- tusest. Tuleb järgida õhukuivatisse siseneva õhu järgmisi piir- väärtusi: – maks. niiskus 100 % SN – maks. temperatuur 35 °C – maks./min. rõhk ................. ümbritsev +/–300Pa DHA valik on mõeldud statsionaarselt või ajutiselt siseruumidesse paigaldamiseks. Ei tohi paigutada ruumidesse, kus korpusele võib sattuda lahtist vett. ► 3. KOMPONENDID

REGULEERIV HÜGROSTAAT

Õhukuivatil on välise hügrostaadiga reguleerimise val- midus. Selleks on korpuse esikaanele paigutatud spetsi- aalne ühenduspesa (must ühenduspesa). Ühenduspesa saab tarnida lisavarustusena. KASUTAMISE JUHEND

UAHügrostaadi juhe tuleb ühendada ühenduspesa klemmi- dega 1,2,PE. Kui vajate reguleerimist hügrostaadi poolt, ühendage lihtsalt ühenduspesa pooled ja valige valiklülitil asend ”auto”. Soovitame oma hügrostaati DR10*) (4512.600), või meie elektroonilisi hügrostaati DA20 (4512.601). *) Tähtis: DR10 hügrostaat tuleb kinnitada seinale või sar- naselt ning ei tohi kokku puutuda kondensaadi või muud liiki vaba vedelikuga. Hügrostaat peab sobima voolule 10A. ELEKTRIÜHENDUS Õhukuivati on ühendatud 230V, 1Ph+N+PE. Õhukuivatil on 2m pikkune pistikuga vooluvõrgu juhe.

PAIGALDATUD KÜTTEKEHA

PTC tüübi elektriline küttekeha töötab vaid läbiva õhu- voo korral. Seetõttu pole termostaate paigaldatud.

ON VOOLU ALL OLEV ISOLEERIMATA JUHE. VÕIMSUSTARVE JA ÕHUVOOD. Õhukuivati on varustatud PTC küttekehadega. PTC–küttekeha energiatarve sõltub seda läbivast õhu- voost. Kolme mudeli kütteseadme voolutugevused nominaal- sete õhuvoogude korral:

DHA140: 3A, DHA250:6A, DHA360: 8A

Õhuvoogu ja energiatarvet reguleeritakse siibriga meie tarnitud standard reg.– torustikus (lisavarustus). TEADE: küttekeha energiatarve on kuni 2x nimiväärtu- sest 5–10 sek. jooksul peale sisselülitamist. Spetsiaalselt DHA360 jaoks: ELEKTROONILINE TAIMER, 10K4 (sisselül. viivitus): Taimeril on järgmised funktsioonid: – PTC küttekeha E1 lülitub sisse 30 sek. peale õhukui- vati käivitamist (valiklülitist või hügrostaadi kaudu). Õhukuivatil on kaks PTC küttekeha: E1 ja E2. Mõlemad on PTC–tüüpi, mis tähendab, et sisselülitusvool on 10A. Õhukuivati käivitamisel lülitub E2 kohe sisse. Kui E2 on saavutanud nominaalse voolu (u. 5A), lülitub sisse E1. Sel viisil vähendatakse sisselülitusvoolu, võrreldes küt- tekehade üheaegse käivitamisega. ► 4. PAIGALDAMINE Õhukuivati tuleb paigaldada siseruumidesse seinahoidi- kule või mõnel muul viisil horisontaalselt. Ta tuleb aseta- da neljale amortisaatorile korpuse all. TORUDE/VOOLIKUTE ÜHENDAMINE: Kuivatatav õhk võetakse tavaliselt ruumist ja läheb läbi peamise õhultri tagaplaadil. Töödeldava ja reg. õhu sissevõtt on ühine. Õhukuivati tarnitakse standardselt õhu ühise sissevõ- tultri/–ltri raamiga. Reg. õhu väljalase peab olema varustatud toru või voo- likuga, et võimaldada kondensvee vaba äravool. Kui see pole võimalik, tuleb puurida torustiku madalaima osa alla DN4 mm ava. Samuti tuleb paigaldada siiber nominaalse reg. õhu voo korrigeerimiseks (ampermeetri näit). Kuiva õhu väljalaske võib ühendada korpusel oleva väl- jalaskeavaga samas mõõdus oleva toru või voolikuga. Vaata korpuse mõõtmeid, FIG. 2, 3, 4. Üldiselt tuleb kasutada sama suuri või suuremaid toru- sid, kui on ühendatud õhukuivatiga. ► 5. KASUTUSELEVÕTT ELEKTER Enne õhukuivati käivitamist kontrollige, et kõik elek- triühendused on korrektsed. Kui need on korras, ühendage vaid pistik kontakti ja lü- litage seade sisse. DHA140: Õhukuivatil on 2 lülitit: – vasak: 0/I (start/stop), – parem: Man/Auto (Auto = hügrostaadi poolt kontrol- litud). DHA250, 360: Valiklülitil SA1 on 3 asendit: – auto = tööd kontrollib hügrostaat – 0 = välja lülitatud – man = pidev töö ”Man” tähistab pidevat tööd. Eraldi ”auto” kohta (hügrostaat ühendatud): – Kui seade ei käivitu, võib põhjus olla hügrostaadis. – Kui tegelik SN % on seadistatud väärtusest mada- lam, on hügrostaadi kontaktid lahti. Seda saab kontrollida nii: – reguleerige hügrostaadi SN 20 %, õhukuivati peaks alustama tööd – reguleerige hügrostaadi SN 90%, õhukuivati peaks seiskuma. ► 6. ÕHUVOOD Õhuvoogusid tuleb reguleerida. Kuiva õhuvoo nimiväärtust m3/h tuleb reguleerida võim- susdiagrammi andmete alusel. Kui soovitakse madalamaid kastepunkte, siis tuleb sea- da kuiva õhu voog nominaalsest väiksemaks. KUIDAS REGULEERIDA ÕHUVOOGUSID: – kuiva õhu voogu saab reguleerida kuiva õhu väljalaske siibriga (lisavarustus). Õhuvoogu tuleb mõõta ja selle ni- miväärtust siibriga korrigeerida. Vabal puhumisel suutlikkus kg/h suureneb: Kui väga kuiva õhku ei vajata, peaks õhukuivati töötama vabal puhumisel – reg. õhu voogu saab reguleerida reg. õhu väljalaske siibriga (lisavarustus). Käivitage suletud asendis siibriga ja avage, kuni ampermeeter näitab:

DHA140: 3A, DHA250:6A, DHA360: 8A

Pange tähele: Seadmele DHA140 pole ampermeetrit paigaldatud. Voolutugevust tuleb mõõta ampermeetriga. TÄHTIS: Reg. õhu voogu tuleb alati kontrollida. Kontrollige reg. toru, mis võimaldab reg. õhu vaba puhumist. Kontrollige, et reg. õhu toru on varustatud äravooluga õhukuivatist. ERINÕUDED DHA360 JAOKS:

UAKÜTTEKEHADE KÄIVITAMINE: Kaks küttekeha E1 ja E2 käivituvad koos 10K4–ga, viivi- tades E1 30 sekundit. Apermeetril saab seda jälgida nii: – kui õhukuivati on sisse lülitatud, näitab ampermeeter 10A u. 5 sek. jooksul ja langeb siis 5A–le. – 30 sek. pärast on E1 sisse lülitatud ja ampermeeter näitab u. 18A 5 sek. jooksul ja langeb seejärel 8A–ni, kui reg. õhk on õigesti reguleeritud. Elektrisüsteemi seadete ja kohandatud õhuvoogude abil peaks õhukuivati seejärel töötama automaatselt välise hügrostaadi poolt juhitud sisemiste kontroll– ja ohutus- funktsioonide abil. ► 7. HOOLDUS DHA õhukuivatid vajavad vaid minimaalset hooldust. Kõik komponendid on hooldusvabad mis tähendab, et puudub vajadus määrida või reguleerida. Normaalse kasutuse korral tuleb kontrollida vaid kolme asja: – õhulter tuleb vahetada paikse paigalduse korral vä- hemalt iga 2 kuu tagant. Kui seadet üüritakse välja, võib tolmu tase olla kõrge ja ltrit tuleb vahetada sa- gedamini ning korpus ja rootor tuleb pärast iga kasu- tuskorda puhastada, – rootori pöörlemist tuleks kontrollida üks kord kuus, – Elektrilise küttekeha energiatarvet tuleb kontrollida sagedamini (lugem ampermeetril, va. DHA140)). Rootori pöörlemist saab kontrollida toruga ühendamata kuiva õhu väljalaskel. Rootor peaks siis pöörlema pä- ripäeva. Kui rootor töötamise ajal pöörleb ja elektrilise küttekeha energiatarve näitab nominaalvoolu, võite olla peaaegu kindel, et õhukuivati töötab optimaalselt. Siiski soovita- me kogu õhukuivatit korrapäraselt kontrollida, et veen- duda kõikide sisemiste funktsioonide korrasolekus ning kontrollida tihendeid ja liikuvaid osi kulumise ja purune- mise suhtes. See tagab maksimaalse võimsuse ja et energiat ei rai- sata. ► 8. VEAOTSING

KUI ÕHUKUIVATI ELEKTRIVÕRKU ÜHENDA-

DES EI KÄIVITU: ► kontrolli välist kaitset KUI ÕHUKUIVATI EI TÖÖTA, VÕIB VÄLINE HÜGROSTAAT OLLA RIKKIS: ► See on normaalne olukord, kui soovitud niiskus on saavutatud. Kontrollimiseks: reguleerige hügrostaat 20 % SN ja õhukuivati peaks alustama tööd. Reguleerige uuesti soovitud niiskustasemele. KUI SOOVITUD NIISKUST EI SAAVUTATA: ► Probleem võib olla õhukuivatis või kogu paigalduse muudes osades (toa tihedus, hügrostaat...). Et selles ve- enduda, vaadake: – rootori pöörlemist – kuiv õhk peab olema 15–20 °C soojem kui sisenev peamine õhk. Kui see on külm, võib see näidata, et rootor ei pöörle purunenud veorihma tõttu või kuna mootor on seiskunud. – proovi käega reg. väljuva õhu temperatuuri ning tun- neta õhuvoolu. Temperatuur sõltub sisselaske tingi- mustest, kuid peab olema vahemikus 40–60 °C. ► Kui temperatuur on kõrgem, võib see näidata, et roo- tor ei pöörle. ► Kontrollige ampermeetri lugemit; see peab näitama nimiväärtust:

DHA140: 3A *), DHA250:6A, DHA360: 8A

*) ampermeetrit pole ► Kui õhk on külm ja ampermeeter näitab 0A – elek- triline küttekeha võib vajada väljavahetamist. SEADE ON LIIGA LÄRMAKAS: ► Kontrollige, et seade asub tasasel pinnal. SEADE LEKIB: ► Veenduge, et seade on heas korras. ► Kui te ei kasuta pidevat vee äravoolu, veenduge, et kummitihend (seadme allosas) on omal kohal. ► 9. TEENINDUS/REMONT OHUTUSJUHIS Enne õhukuivati avamist veenduge, et võrgutoide on pealülitist välja lülitatud. Tõmmake toitepistikut, et kindel olla.

ELEKTRILISTE KÜTTEKEHADE ASENDAMINE

DHA140: Eemaldage korpuse ülemine kaas. Eemaldage reg.–õhu väljalaske sisemine voolik. Vabastage kogu sisemine montaaž ja tõmmake see kor- pusest välja. PTC küttekeha on nüüd väljavahetamiseks ligipääsetav. DHA250, DHA360: Kui väike kate õhukuivati esipaneelil on eemaldatud, on kaks PTC küttekeha väljavahetamiseks ligipääsetavad.

Eemaldage korpuse ülemine kaas. Eemaldage korpuse esikaas. Kõik õhukuivati (ventilaa- tori, reduktormootori ja küttekeha) juhtmed tuleb klem- mide küljest lahti keerata. Nüüd on korpuse esikaas lahti keeramiseks vaba ja komponendid väljavahetamiseks ligipääsetavad. VENTILAATORI ASENDAMINE DHA140: Eemaldage korpuse ülemine kaas. Eemaldage reg.–õhu väljalaske sisemine voolik. Vabastage kogu sisemine montaaž ja tõmmake see kor- pusest välja. Ventilaator on nüüd asendamiseks ligipääsetav. DHA250, DHA360: Eemaldage korpuse pealmine plaat. Ventilaator on pai- gutatud ventilaatori plaadile, mille võib kergesti tõmmata üles ja korpusest välja. Lahutage võrgutoide (eemaldage pistik pesast). ROOTORI ASENDAMINE DHA140: Eemaldage korpuse ülemine kaas. Eemaldage reg.–õhu väljalaske sisemine voolik.

UAVabastage kogu sisemine montaaž ja tõmmake see kor- pusest välja. Rootor on nüüd asendamiseks ligipääsetav. DHA250, DHA360: Eemaldage pealmine plaat ja tõmmake ventilaator üles ja korpusest välja. Eemaldage voolik, tõmmates selle toruühendusest lahti Eemaldage kaks vedru väikestelt võllidelt, keerates kru- vid lahti Keerake lahti rootori võlli kruvi, eemaldage seib ja vedru. Nüüd võib eraldava plaadi reg. õhu ühenduspesaga võl- lidelt maha tõmmata ja rootor on samuti vaba asenda- miseks. FILTRI ASENDAMINE Õhu sisselaskeltri asendamiseks eemaldage kruvid ja võrk. Nüüd saab ltri välja võtta ja uuega asendada.
