MANUAL DE UTILIZARE DHA 360 Master

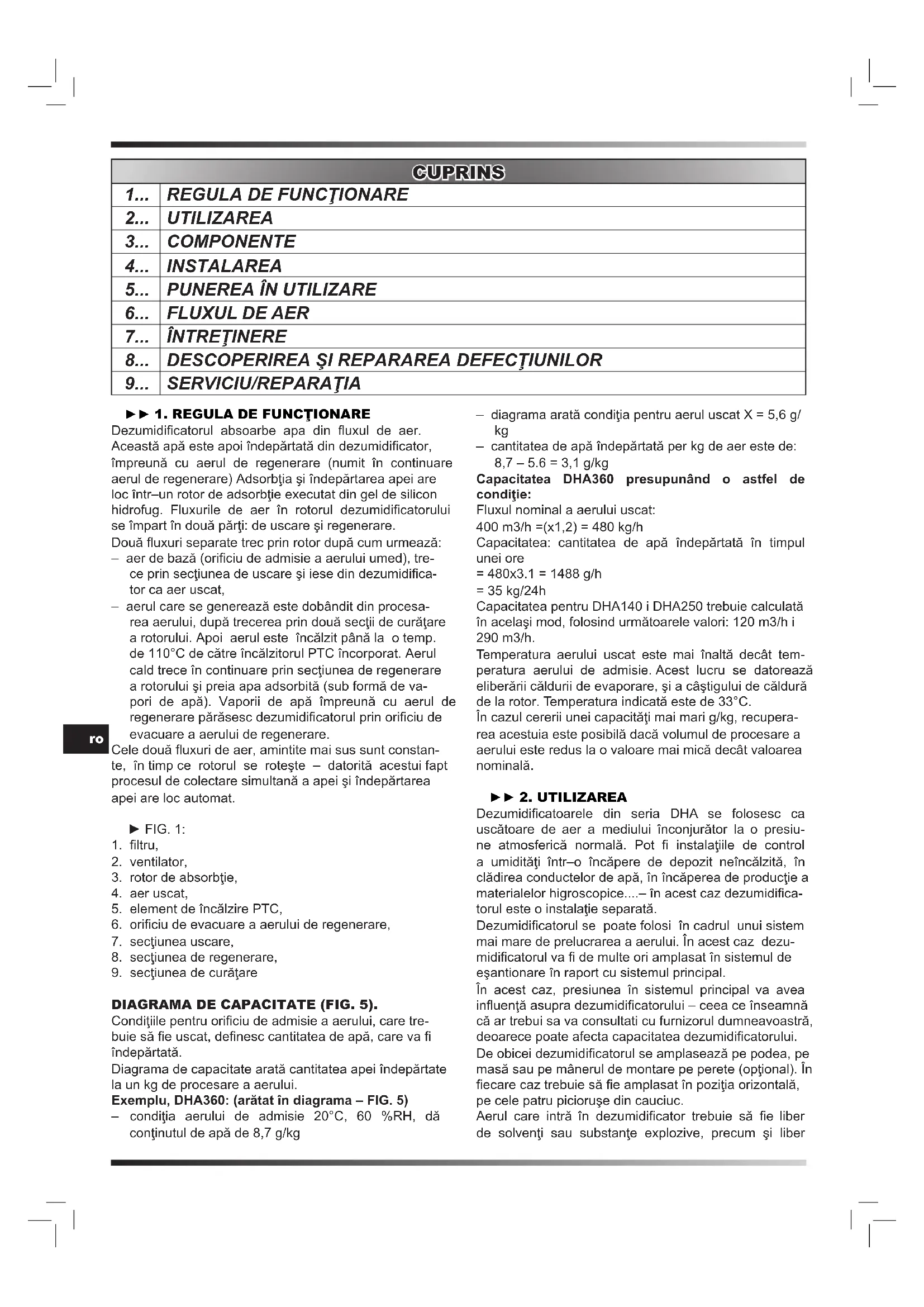

Dezumidicatorul absoarbe apa din uxul de aer. Această apă este apoi îndepărtată din dezumidicator, împreună cu aerul de regenerare (numit în continuare aerul de regenerare) Adsorbţia şi îndepărtarea apei are loc într–un rotor de adsorbţie executat din gel de silicon hidrofug. Fluxurile de aer în rotorul dezumidicatorului se împart în două părţi: de uscare şi regenerare. Două uxuri separate trec prin rotor după cum urmează: – aer de bază (oriciu de admisie a aerului umed), tre- ce prin secţiunea de uscare şi iese din dezumidica- tor ca aer uscat, – aerul care se generează este dobândit din procesa- rea aerului, după trecerea prin două secţii de curăţare a rotorului. Apoi aerul este încălzit până la o temp. de 110°C de către încălzitorul PTC încorporat. Aerul cald trece în continuare prin secţiunea de regenerare a rotorului şi preia apa adsorbită (sub formă de va- pori de apă). Vaporii de apă împreună cu aerul de regenerare părăsesc dezumidicatorul prin oriciu de evacuare a aerului de regenerare. Cele două uxuri de aer, amintite mai sus sunt constan- te, în timp ce rotorul se roteşte – datorită acestui fapt procesul de colectare simultană a apei şi îndepărtarea apei are loc automat. ► FIG. 1:

5. element de încălzire PTC,

6. oriciu de evacuare a aerului de regenerare,

7. secţiunea uscare,

8. secţiunea de regenerare,

9. secţiunea de curăţare

DIAGRAMA DE CAPACITATE (FIG. 5). Condiţiile pentru oriciu de admisie a aerului, care tre- buie să e uscat, denesc cantitatea de apă, care va îndepărtată. Diagrama de capacitate arată cantitatea apei îndepărtate la un kg de procesare a aerului. Exemplu, DHA360: (arătat în diagrama – FIG. 5) – condiţia aerului de admisie 20°C, 60 %RH, dă conţinutul de apă de 8,7 g/kg – diagrama arată condiţia pentru aerul uscat X = 5,6 g/

– cantitatea de apă îndepărtată per kg de aer este de: 8,7 – 5.6 = 3,1 g/kg Capacitatea DHA360 presupunând o astfel de condiţie: Fluxul nominal a aerului uscat: 400 m3/h =(x1,2) = 480 kg/h Capacitatea: cantitatea de apă îndepărtată în timpul unei ore = 480x3.1 = 1488 g/h = 35 kg/24h Capacitatea pentru DHA140 i DHA250 trebuie calculată în acelaşi mod, folosind următoarele valori: 120 m3/h i 290 m3/h. Temperatura aerului uscat este mai înaltă decât tem- peratura aerului de admisie. Acest lucru se datorează eliberării căldurii de evaporare, şi a câştigului de căldură de la rotor. Temperatura indicată este de 33°C. În cazul cererii unei capacităţi mai mari g/kg, recupera- rea acestuia este posibilă dacă volumul de procesare a aerului este redus la o valoare mai mică decât valoarea nominală. ► 2. UTILIZAREA Dezumidicatoarele din seria DHA se folosesc ca uscătoare de aer a mediului înconjurător la o presiu- ne atmosferică normală. Pot instalaţiile de control a umidităţi într–o încăpere de depozit neîncălzită, în clădirea conductelor de apă, în încăperea de producţie a materialelor higroscopice....– în acest caz dezumidica- torul este o instalaţie separată. Dezumidicatorul se poate folosi în cadrul unui sistem mai mare de prelucrarea a aerului. În acest caz dezu- midicatorul va de multe ori amplasat în sistemul de eşantionare în raport cu sistemul principal. În acest caz, presiunea în sistemul principal va avea inuenţă asupra dezumidicatorului – ceea ce înseamnă că ar trebui sa va consultati cu furnizorul dumneavoastră, deoarece poate afecta capacitatea dezumidicatorului. De obicei dezumidicatorul se amplasează pe podea, pe masă sau pe mânerul de montare pe perete (opţional). În ecare caz trebuie să e amplasat în poziţia orizontală, pe cele patru picioruşe din cauciuc. Aerul care intră în dezumidicator trebuie să e liber de solvenţi sau substanţe explozive, precum şi liber CUPRINS

UAde impurităţi cu particule solide precum şi a gazelor de eşapament a motoarelor diesel. Pentru aerul de intrare la dezumidicator sunt obligatorii valorile limită: – max. umiditate ...................... 100%RH – max. temperatura ................... 35°C – max./min. presiune ................. +/–300Pa faţă de pre- siunea mediului ambiant. Seria DHA este destinată pentru o instalare denitivă sau periodică în interiorul clădirilor. Dispozitivele nu trebuie amplasate în încăperile unde există posibili- tatea de penetrare a apei în clădire. ► 3. COMPONENTE

REGLAREA CU AJUTORUL HIGROSTATULUI

Dezumidicatorul este adaptat pentru reglarea exterioară cu ajutorul higrostatului. Prin urmare, în scopul conectării, din faţa capacului carcasei este plasat printr–o îmbinare specială (conectorul negru). Capătul conectorilor poate livrat opţional. Conducta higrostatului trebuie să e cuplat la capăt cu cleme 1, 2, PE. Dacă este necesară ajustarea cu ajutorul unui higrostat, pur şi simplu conectaţi cele două părţi ale conectorului şi selectaţi elementul ”auto” de la comutator. Recomandăm higrostatul nostru seria DR10*) (4512.600) sau higrostatul noastre electronice DA20 (4512.601). *) Important: Higrostatul DR10 trebuie xat pe perete etc. şi nu ar trebui să e expus la condens sau alte lichide libere. Higrostatul trebuie să aibă atestarea 10A. CUPLAREA ELECTRICĂ Dezumidicatorul este cuplat la o tensiune de 230V, 1Ph+N+PE. Dezumidicatorul este echipat în cablu cu o lungime de 2 m cu ştecher.

ÎNCĂLZITOR ELECTRIC INSTALAT

Încălzitorul electric tip PTC funcţionează numai în mo- mentul, când are loc uxul de aer. Din această cauză nu a fost instalat termostatul.

AVERTIZARE: NU ATINGEŢI ÎNCĂLZITORUL

ELECTRIC CÂND ESTE PORNIT, ACESTA ESTE UN CABLU NEIZOLAT CARE SE AFLĂ SUB TENSIUNE. CONSUM DE ENERGIE ŞI FLUXUL DE AER. Dezumidicatorul este echipat în încălzitor PTC. Consumul de energie în cazul încălzitorului PTC depin- de de uxul de aer. În timpul uxurilor nominale a aerului pentru trei modele, valoarea tensiunii curentului pentru încălzitor este de:

DHA140: 3A, DHA250:6A, DHA360: 8A

Fluxul de aer şi consumul de energie sunt reglabile pe clapeta furnizată cu maşina în sistemul standard a con- ductelor de regenerare. ATENŢIE: Consumul de energie de către încălzitorul electric în primele secunde prezintă de două ori valoarea nominală consumată în timpul a 5–10 sec. după porni- rea încălzitorului. Special pentru DHA360: ELECTRIC TIMER 10K4 (cuplarea întârziată): Timer–ul îndeplineşte următoarea funcţie: – încălzitorul PTC E1 este pornita în 30 sec. după porni- rea dezumidicatorului (după oprirea comutatorului sau datorită higrostatului). Dezumidicatorul posedă două încălzitoare PTC, E1 & E2. Ambele încălzitoare sunt de tip PTC, ceea ce înseamnă, că valoarea tensiunii curentului după cuplare este de 10A. După punerea în funcţiune a dezumidicatorului, urmează imediat pornirea E2. Când E2 capătă valoarea nominală a tensiunii curentului (în jur de 5A), este pornit E1. În acest fel, valoarea tensiunii curentului după comu- tare este redusă comparativ cu situaţia în care ar duce la pornirea ambelor încălzitoare în acelaşi timp. ► 4. INSTALAREA Dezumidicatorul trebuie instalat în încăperile, pe mâ- nerele de montare pe perete sau pe alt suport pe orizontală. Carcasa trebuie amplasată pe patru amorti- zoare de vibraţii. CUPLAREA CONDUCTELOR/FURTUNILOR: Aerul de bază, care este supus uscării, de obicei este preluat din încăpere, după care trece prin ltrul de aer care se aă pe placa din spate. Orificiul de admisie a aerului este aceeaşi pentru procesarea aerului precum şi pentru aerul de rege- nerare. Standard, dezumidicatorul este furnizat cu ltru/cadru pentru ltru destinat pentru preluarea comună a aerului. Oriciul de evacuare a aerului de regenerare trebuie să e cuplat cu ajutorul cablului sau a conectorului instalat cu transmiterea aerului condensat. Dacă este posibil, pe partea inferioară în partea cea mai joasă a conductei tre- buie să se facă o gaură cu un diametru de 4mm. Ar trebui să instalaţi, de asemenea, clapeta pentru a regla debitul nominal de regenerare a aerului (citirea ampermetrului). Oriciul de evacuare a aerului uscat trebuie să e cuplat la cablul sau conectorul furtunului de aceeaşi lungime cu oriciul de evacuare de pe carcasă. Vezi dimensiunile de pe carcasă, FIG. 2, 3, 4. În general, trebuie să utilizaţi cabluri de aceeaşi dimen- siune sau mai mari decât cea utilizată în dezumidicator.

► 5. PUNEREA ÎN UTILIZARE

CUPLAREA ELECTRICĂ Înainte de a porni dezumidicatorul, vericaţi dacă toate conexiunile electrice sunt efectuate corect. Dacă da, trebuie să e cuplat conectorul la alimentarea electrică şi efectuaţi cuplarea. DHA140: Dezumidicatorul este echipat în 2 comutatoare: – stâng: 0/I (start/stop), – drept: Man/Auto (Auto = comanda cu higrostatul). DHA250, 360: Comutatorul SA1 are 3 setări: – auto = deservirea cu comanda higrostatului – 0 = oprit – man = funcţionare continuă

UA„Man” înseamnă funcţionare continuă. În cazul auto „auto” (când higrostatul este cuplat): – Dacă dispozitivul nu este cuplat, poate pornit de către higrostat. – Dacă nivelul real al umidităţi relative este mai scăzută decât setarea, contactele higrostatului sunt deschise. Acest lucru poate vericat în următorul mod: – setaţi higrostatul la 20% umiditate relativă – dezumi- dicatorul trebuie să înceapă să lucreze, – setaţi higrostatul la 90% umiditate relativă – dezumi- dicatorul trebuie să înceteze să lucreze,

Trebuie să reglaţi uxul de aer Fluxul de aer uscat trebuie să e setat la valoarea nominală în m3/h pe baza datelor obţinute din diagrama de capacitate. Dacă sunt necesare valori mai mici a punctelor de rouă, trebuie să se seteze uxul de aer mai mic decât cel no- minal. CUM POATE FI REGLAT FLUXUL DE AER: – uxul aerului uscat trebuie să e reglat cu ajutorul clapetei opţionale care se aă în oriciul de evacuare a aerului uscat. Fluxul de aer trebuie măsurat şi reg- lat pe clapetă pentru a obţine valoarea nominală. Fluxul liber, capacitatea în kg/h se va mări: Dacă nu există cerere pentru aer foarte uscat, dezumidica- torul trebuie să lucreze cu un ux liber. – uxul aerului de regenerare trebuie să e reglat pe clapeta opţională care se aă în oriciul de evacuare a aerului de regenerare (opţional). Porniţi dispozitivul cu clapeta în poziţia închisă, deschideţi până în mo- mentul când ampermetrul va indica:

DHA140: 3A, DHA250:6A, DHA360: 8A

Atenţie: DHA140 nu posedă ampermetru de panou insta- lat. În cazul acestui dispozitiv valoarea tensiunii curentu- lui trebuie să e măsurat cu ajutorul ampermetrului. IMPORTANT: Fluxul aerului de regenerare trebuie să e întotdeauna controlat. Trebuie să se verice conducta care face posibilă trecerea liberă a uxului de aer de regenerare. Trebuie să va asiguraţi, dacă conducta aerului de rege- nerare posedă evacuare din dezumidicator. ÎN CAZUL DHA360: PORNIREA ÎNCĂLZITOARELOR: Ambele încălzitoare E1 şi E2 pornesc cu 10K4. E1 cu întârziere de 30 secunde. Pe ampermetru rămâne acest lucru ca indicat în următorul mod: – când dezumidicatorul este pornit, ampermetrul arată valoarea de 10A după aprox. 5 sec., iar apoi această valoare se va micşora la 5A. – după 30 sec. porneşte încălzitorul E1, iar amper- metrul indică o valoare de aprox. 18A timp de 5 sec., apoi această valoare scade la 8,00A după reglarea aerului de regenerare. După reglarea setărilor electronice şi a uxului de aer, dezumidicatorul va porni automat cu ajutorul funcţiilor interioare de comandă şi a siguranţei controlate de hig- rostatul exterior. ► 7. ÎNTREŢINERE Dezumidicatoarele DHA necesită întreţinere într–o măsură nelimitată. Toate elementele sunt fără deservire, ceea ce înseamnă, că ungerea sau reglarea nu sunt ne- cesare. În condiţiile normale de funcţionare trebuie să se verice numai trei lucruri: – ltrul de aer ar trebui să e schimbat cel puţin o dată la 2 luni, în cazul instalaţiei staţionare. În cazul în care dispozitivul este folosit în sistem de închiriere, nivelul de praf din aerul tratat poate ridicat. În acest caz ltrul trebuie să e schimbat mai des. În cazul lt- rului trebuie curăţată, de asemenea, carcasa precum şi rotorul. – rotaţiile rotorului trebuie controlate odată pe lună, – trebuie vericat des consumul de energie a încălzitoarelor electrice (citirea de pe ampermetru, excluzând DHA140). Rotaţiile rotorului se pot controla prin oriciul de evacuare a aerului uscat, în cazul când cablul nu este cuplat. Ro- torul trebuie să se rotească în direcţia corespunzătoare cu direcţia acelor ceasornicului. Dacă rotorul se roteşte în timpul funcţionării, iar con- sumul de energie a încălzitorului electric indică valoa- rea nominală a tensiunii curentului, trebuie să se aibă o deplină siguranţă, că dezumidicatorul funcţionează în mod optimal. Cu toate acestea, vă recomandăm controlul periodic al întregului dezumidicator pentru a vedea dacă toate funcţiile interne funcţionează corect. Recomandăm, de asemenea, vericarea garniturilor şi pieselor mobile sub unghiul defecţiunilor. Aceste activităţi asigură o capacitate maximală şi nu per- mit pierderi de energie.

DUPĂ CUPLAREA LA SURSA DE ENERGIE: ► trebuie vericată siguranţa exterioară

RAT.: ► Este situaţia normală, când s–a ajuns la umiditatea dorită. Pentru a verica setaţi higrostatul la 20% umidi- tate relativă, ceea ce ar trebui să ducă la pornirea de- zumidicatorului. Apoi trebuie să se seteze din nou hig- rostatul având ca scop obţinerea umidităţi cerute.

DACĂ UMIDITATEA CERUTĂ NU A FOST

OBŢINUTĂ: ► Problemă poate dezumidicatorul – sau alte ele- mente din întreaga instalaţie (etanşeitatea încăperii, hig- rostat...). Pentru a verica, trebuie: – să vericaţi rotaţiile rotorului, – să vericaţi dacă aerul uscat este cu 15–20°C mai cald decât aerul de bază de admisie. Dacă este rece, acest lucru poate datorat retenţiei rotorului, ca re- zultat al curelei de transmisie rupte sau a opririi mo- torului. – vericaţi manual uxul şi temperatura aerului de re- generare la oriciul de evacuare (opţional). Tempera-

UAtura depinde de condiţiile de la oriciul de intrare, dar trebuie să se găsească între intervalul de la 40 până la 60°C. ► Temperatura mai ridicată poate indica oprirea rotorului. ► Trebuie să se verice citirea ampermetrului, care tre- buie să arate valoarea nominală:

DHA140: 3A *), DHA250:6A, DHA360: 8A

*) lipsă ampermetru ► Dacă aerul este rece, ampermetrul indică valoarea 0A – trebuie înlocuit încălzitorul electric. DISPOZITIVUL FACE MULT ZGOMOT: ► Trebuie să vericaţi dacă dispozitivul este amplasat pe o suprafaţă plană. AU APĂRUT SCURGERI ÎN DISPOZITIV: ► Trebuie să vă asiguraţi că aparatul este într–o stare tehnică acceptabilă. ► Dacă nu folosim opţiunea de drenare continuă a apei, trebuie să vă asiguraţi, că dopul din cauciuc (din partea inferioară a dispozitivului) este la locul lui.

Înainte de a se deschide dezumidicatorul, trebuie să vă asiguraţi, că alimentarea electrică este oprită cu aju- torul şei principale. Pentru a avea o siguranţă deplină în această chestiune trebuie să scoateţi ştecherul din priza de alimentare.

ÎNLOCUIREA ÎNCĂLZITOARELOR ELECTRICE

DHA140: Scoateţi capacul superior al carcasei. Decuplaţi cablul exterior de la oriciul de evacuare a ae- rului de regenerare. Slăbiţi toate elementele interioare şi scoateţi–le din carcasă Încălzitorul PTC este acum uşor accesibil şi poate în- locuit. DHA250, DHA360: Când un capac mic pe partea din faţă a dezumidica- torului este eliminat, va acces la două încălzitoare PTC şi înlocuirea lor. ÎNLOCUIREA MOTORULUI DE TRANSMISIE, AMPERMETRULUI, CONTORULUI DE ORE, COMUTATORULUI Scoateţi capacul superior al carcasei. Scoateţi capacul frontal. Toate conductele dezumidi- catorului (ventilatorului, motorului de transmisie şi încălzitorului) trebuie deşurubate din îmbinări. În acest moment capacul frontal al carcasei este slăbit şi se poate deşuruba, iar unele elementele pot înlocuite. ÎNLOCUIREA VENTILATORULUI DHA140: Scoateţi capacul superior al carcasei. Decuplaţi cablul exterior la oriciul de evacuare a aerului de regenerare. Slăbiţi toate elementele interioare şi scoateţi–le din carcasă. Ventilatorul este accesibil şi se poate înlocuit. DHA250, DHA360: Scoateţi placa superioară a carcasei. Ventilatorul este amplasat pe placa ventilatorului şi poate ridicat şi scos uşor din carcasă. Deconectează cuplarea electrică (scoateţi ştecherul). ÎNLOCUIREA ROTORULUI DHA140: Scoateţi capacul superior al carcasei. Decuplaţi cablul exterior la oriciul de evacuare a aerului de regenerare. Slăbiţi toate elementele interioare şi scoateţi–le din carcasă În acest moment se poate înlocui rotorul. DHA250, DHA360: Scoateţi placa superioară, amplasaţi ventilatorul şi ridicaţi–l din carcasă. Îndepărtaţi conducta, prin slăbirea şuruburilor de xare. Îndepărtaţi două arcuri de pe arborii mici prin deşurubarea şuruburilor de xare. Slăbiţi şurubul în arborele rotorului şi scoateţi şaiba şi arcurile. În acest moment placa de separaţie împreună cu conec- torul aerului de regenerare poate scoasă de pe arbore, iar accesul la rotorul este posibil numai pentru a putea efectua înlocuirea lui. ÎNLOCUIREA FILTRULUI Având ca scop înlocuirea ltrului pe oriciul de admisie a aerului, trebuie îndepărtate şuruburile şi plasa. În acest moment poate scos ltrul vechi şi poate montat unul nou.
