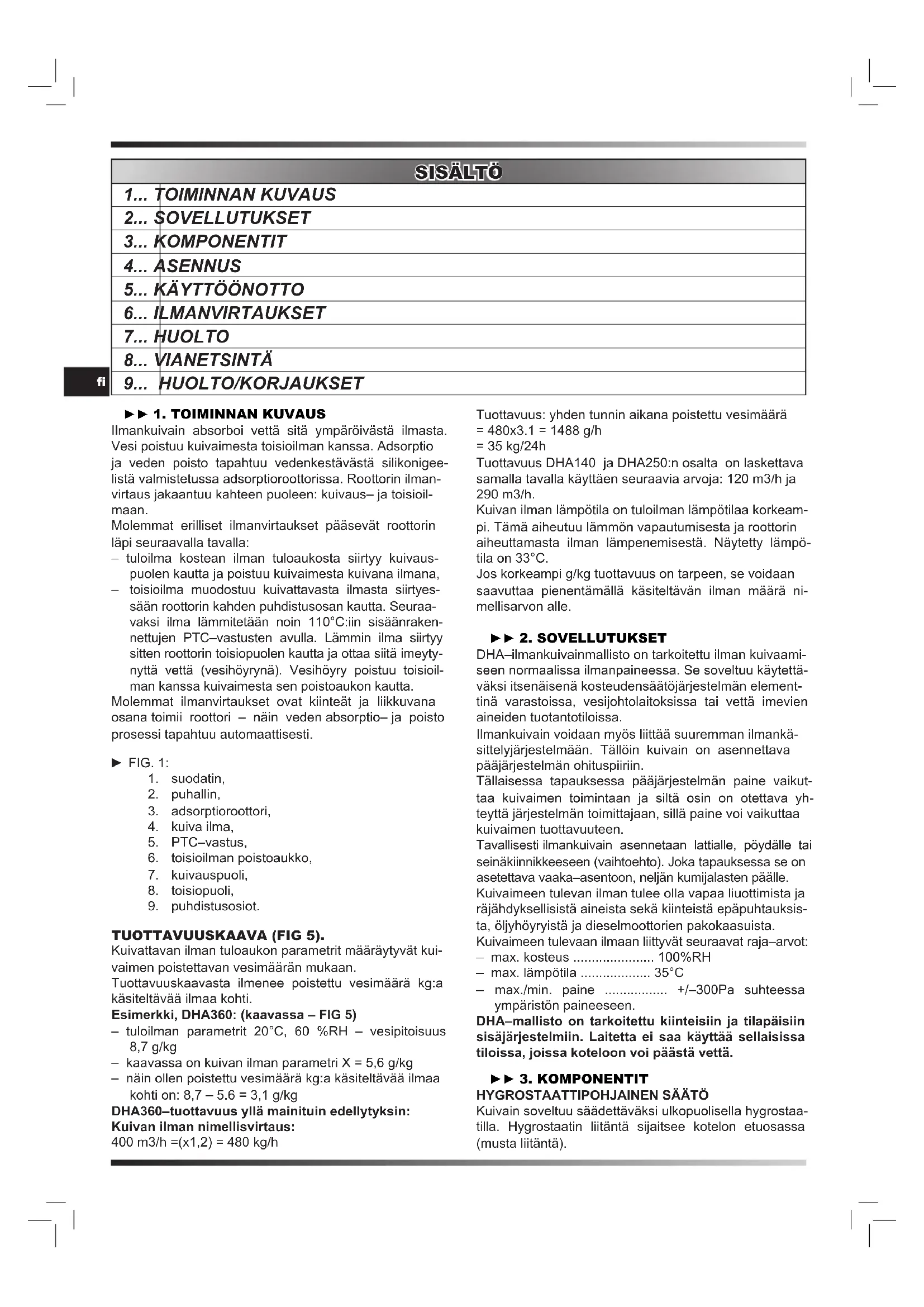

KÄYTTÖOHJE DHA 360 Master

Ilmankuivain absorboi vettä sitä ympäröivästä ilmasta. Vesi poistuu kuivaimesta toisioilman kanssa. Adsorptio ja veden poisto tapahtuu vedenkestävästä silikonigee-listä valmistetussa adsorptioroottorissa. Roottorin ilman-virtaus jakaantuu kahteen puoleen: kuivaus- ja toisioil-maan.

Molemmat erilliset ilmanvirtaukset pääsevät roottorin läpi seuraavalla tavalla:

• tuloilma kostean ilman tuloaukosta siirtyy kuivauspuolen kautta ja poistuu kuivaimesta kuivana ilmana,
• toisioilma muodostuu kuivattavasta ilmasta siirtyessään roottorin kahden puhdistusosan kautta. Seuraavaksi ilma lämmitetään noin 110°C:iin sisäänrakennettujen PTC–vastusten avulla. Lämmin ilma siirtyy sitten roottorin toisiopuolen kautta ja ottaa siitä imeytynyttä vettä (vesihöyrynä). Vesihöyry poistuu toisioilman kanssa kuivaimesta sen poistoaukon kautta.

Molemmat ilmanvirtaukset ovat kiinteät ja liikkuvana osana toimii roottori – näin veden absorptio– ja poisto prosessi tapahtuu automaattisesti.

▶ FIG. 1:

1. suodatin,
2. puhallin,
3. adsorptioroottori,
4. kuiva ilma,
5. PTC-vastus,
6. toisioilman poistoaukko,
7. kuivauspuoli,
8. toisiopuoli,
9. puhdistusosiot.

TUOTTAVUUSKAAVA (FIG 5).

Kuivattavan ilman tuloaukon parametrit määräytyvät kui- vaimen poistettavan vesimäärän mukaan.

Tuottavuuskaavasta ilmenee poistettu vesimäärä kg:a käsiteltävää ilmaa kohti.

Esimerkki, DHA360: (kaavassa - FIG 5)

• tuloilman parametrit 20°C, 60 %RH - vesipitoisuus 8,7 g/kg
• kaavassa on kuivan ilman parametri X = 5,6 g/kg
• näin ollen poistettu vesimäärä kg:a käsiteltävää ilmaa kohti on: 8,7 - 5.6 = 3,1 g/kg

DHA360-tuottavuus yllä mainituin edellytyksin:

Kuivan ilman nimellisvirtaus:

400 m3/h = (x1,2) = 480 kg/h

Tuottavuus: yhden tunnin aikana poistettu vesimäärä

$$ \begin{array}{l} = 4 8 0 \times 3. 1 = 1 4 8 8 \mathrm{g} / \mathrm{h} \ = 3 5 \mathrm{kg} / 2 4 \mathrm{h} \ \end{array} $$

Tuottavuus DHA140 ja DHA250:n osalta on laskettava samalla tavalla käyttäen seuraavia arvoja: 120 m3/h ja 290 m3/h.

Kuivan ilman lämpötila on tuloilman lämpötilaa korkeampi. Tämä aiheutuu lämmön vapautumisesta ja roottorin aiheuttamasta ilman lämpenemisestä. Näytetty lämpötila on 33°C.

Jos korkeampi g/kg tuottavuus on tarpeen, se voidaan saavuttaa pienentämällä käsiteltävän ilman määrä nimellisarvon alle.

▶▶ 2. SOVELLUTUKSET

DHA-ilmankuivainmallisto on tarkoitettu ilman kuivaamiseen normaalissa ilmanpaineessa. Se soveltuu käytettäväksi itsenäisenä kosteudensäätöjärjestelmän elementtinä varastoissa, vesijohtolaitoksissa tai vettä imevien aineiden tuotantotiloissa.

Ilmankuivain voidaan myös liittää suuremman ilmankäsittelyjärjestelmään. Tällöin kuivain on asennettava pääjärjestelmän ohituspiiriin.

Tällaisessa tapauksessa pääjärjestelmän paine vaikuttaa kuivaimen toimintaan ja siltä osin on otettava yhteyttä järjestelmän toimittajaan, sillä paine voi vaikuttaa kuivaimen tuottavuuteen.

Tavallisesti ilmankuivain asennetaan lattialle, pöydälle tai seinäkiinnikkeeseen (vaihtoehto). Joka tapauksessa se on asetettava vaaka-asentoon, neljän kumijalasten päälle.

Kuivaimeen tulevan ilman tulee olla vapaa liuottimista ja räjähdyksellisistä aineista sekä kiinteistä epäpuhtauksista, öljyhöyryistä ja dieselmoottorien pakokaasuista.

Kuivaimeen tulevaan ilmaan liittyvät seuraavat raja-arvot:

• max. kosteus .... 100%RH
• max. lämpötila 35°C
• max./min. paine +/-300Pa suhteessa ympäristön paineeseen.

DHA-mallisto on tarkoitettu kiinteisiin ja tilapäisiin sisäjärjestelmiin. Laitetta ei saa käyttää sellaisissa tiloissa, joissa koteloon voi päästä vettä.

▶▶ 3. KOMPONENTIT

HYGROSTAATTIPOHJAINEN SÄÄTÖ

Kuivain soveltuu säädettäväksi ulkopuolisella hygrostaatilla. Hygrostaatin liitäntä sijaitsee kotelon etuosassa (musta liitäntä).

Liitin on saatavilla lisävarusteena.

Hygrostaatin johto on kytkettävä liitäntöihin 1, 2, PE.

Hygrostaattipohjaisen säädön päälle kytkemiseksi kytke molemmat liittimet ja aseta kytkin auto-asentoon.

Suosittelemme käyttämään tarjoamamme DR10*)

(4512.600) –malliston hygrostaattia tai DA20 (4512.601)

- sähköisiä hygrostaattia.

*) Tärkeää:

DR10–hygrostaatti on kiinnitettävä seinään tms. pintaan ja suojattava kondensoituvalta vedeltä ja muilta nesteiltä.

Hygrostaatin tulee olla 10A-hyväksytty.

SÄHKÖLIITÄNTÄ

Ilmankuivaimen nimellisjännite on 230V, 1Ph+N+PE.

Kuivain on varustettu 2-metrisellä virtajohdolla ja pistokkeella.

ASENNETTU VASTUS

PTC-tyyppinen vastus toimii ainoastaan silloin, kun laitteessa on ilmanvirtausta. Tämän vuoksi laitteeseen ei ole asennettu termostaattia.

VAROITUS: ÄLÄ KOSKE VASTUSTA SEN OL-LESSA KYTKETTY PÄÄLLE, SILLÄ SE KO-OSTUU ERISTÄMÄTTÖMÄSTÄ JÄNNITTEEN ALLA OLEVASTA JOHDOSTA.

TEHONTARVE JA ILMANVIRTAUKSET.

Kuivain on varustettu PTC–vastuksilla.

PTC–vastuksen sähkönkulutus riippuu ilmanvirtauksesta. Nimellisvirtausten mukainen mallikohtainen vastuksen virta on seuraava:

Ilmanvirtausta ja sähkönkulutusta säädetään vakiovarusteisella toisiopuolen kuristusventtiilillä.

HUOM: Ensimmäisissä 5–10 sekunnissa päälle kytkemisestä lukien vastuksen sähkönkulutus on kaksinkertainen nimellisvirta.

DHA360:n erikoisvaruste:

AJASTIN, 10K4 (käynnistysviive):

Ajastimen käyttötarkoitus on seuraava:

- PTC E1 –vastus kytkeytyy päälle 30 sekunnin kuluttua kuivaimen käynnistämisestä (kytkimellä tai hygrostaatilla).

Ilmankuivaimessa on kaksi PTC–vastusta, E1 & E2. Molemmat vastukset ovat PTC–tyyppisiä. Tämä tarkoittaa, että niiden virta päälle kytkettynä on 10A.

Ilmankuivaimen käynnistytyä E2 kytkeytyy päälle välittömästi. Kun E2 saavuttaa nimellisvirran (n. 5A), E1 kytkeytyy päälle. Näin virta-arvo laitteen käynnistyessä on pienempi kuin kahden samanaikaisesti toimivien vastusten kohdalla.

▶▶ 4. ASENNUS

Kuivain on tarkoitettu asennettavaksi sisätiloihin joko seinään tai vaaka–alustan päälle. Laite on asennettava neljään tärinänvaimentimeen päälle.

ILMAJOHTOJEN LIITÄNTÄ:

Kuivattava ilma on tavallisesti imetty tilasta laitteen takapaneelissa olevan suodattimen kautta.

Tuloilma on sama sekä kuivattavalle että toisioilmalle.

Vakiovarusteisen ilmankuivaimen mukana toimitetaan yhteiseen ilmanoton suodatin/suodatinrunko.

Toisioilman poistoaukkoon on kiinnitettävä johto tai lii- tin varustettuna kondensoituvan veden poistoliitännällä.

Jos tämä ei ole mahdollista, johdon alimpaan paikkaan on porattava 4mm:n leveinen aukko.

Asenna myös kuristusventtiilin toisioilman nimellis-virtauksen säätöä varten (virtamittarin lukema).

Kuivan ilman poistoaukkoon on liitettävä sen kokoinen johto tai liitin. Katso aukon mitat, FIG 2, 3, 4.

Pääsääntöisesti on käytettävä samanmittaisia tai isompia ilmajohtoja kuin ilmankuivaimessa olevat ilmajohdot.

▶▶ 5. KÄYTTÖÖNOTTO

SÄHKÖLIITÄNTÄ

Ennen ilmankuivaimen käynnistämistä varmista, että kaikki sähköliitännät on suoritettu oikein.

Seuraavaksi asenna laitteeseen virtajohto ja kytke se päälle.

DHA140:

Ilmankuivain on varustettu 2 kytkimellä:

- vasen: 0/1 (start/stop),

- oikea: Man/Auto (Auto = hygrostaattiohjaus).

DHA250, 360:

SA1-kytkimellä on 3 asetusta:

- auto = hygrostaattiohjaus

- 0 = pois päältä

- man = jatkuvasti päällä

„Man“ tarkoittaa jatkuvaa toimintaa.

„auto" (hygrostaatti kytketty):

– Ellei laite käynnisty, sen syynä voi olla hygrostaatti.

- Jos todellinen suhteellinen kosteus alittaa asetusarvoa, hygrostaatin kontakti on auki.

Tämä on tarkistettavissa seuraavasti:

- aseta hygrostaatti 20%-kosteusarvoon - ilmankui-vaimen tulee käynnistyä,

- aseta hygrostaatti 90%-kosteusarvoon - ilmankui-vaimen tulee sammua.

▶▶ 6. ILMANVIRTAUKSET

Säädä ilmanvirtaukset.

Kuiva ilmanvirtaus on asetettava m3/h-nimellisarvoonsa tuottavuuskaavan tietojen perusteella.

Jos tarpeen on pienempi kastepiste, ilmanvirtaus on asetettava nimellisarvon alle.

ILMANVIRTAUSTEN SÄÄTÖ

- kuiva ilmanvirtaus on säädettävissä lisävarusteisella kuristusventtiilillä, joka sijaitsee kuivan ilman poistoaukolla. Ilmanvirtaus on mitattava ja säädettävä kuristusventtiilistä nimellisarvon mukaan.

Vapaa virtaus, kg/h tuottavuus kasvaa: Ellei tarvita oikein kuivaa ilmaa, ilmankuivaimen tulisi toimia va-paalla virtauksella.

- toisioilman virtaus on säädettävissä toisioilman poistoaukolla olevan kuristusventtiilin avulla (vaihtoehto). Käynnistä laite kuristusventtiilin ollessa suljettu ja avaa sitä kunnes virtamittari näyttää:

Huom: DHA140 ei ole varustettu virtamittaritaululla. Tämän mallin osalta virta-arvo on mitattava virtamittarin avulla.

TÄRKEÄÄ:

Toisioilman virtauksen tulee olla aina ohjattavissa. Tar-kista toisioilman virtauksen estävä johto.

Varmista myös, että toisioilman johto on varustettu ilman poistolla kuivaimesta.

DHA360:n KOHDALLA:

VASTUSTEN PÄÄLLE KYTKENTÄ:

Molemmat vastukset E1 ja E2 käynnistyvät 10K4:n yhteydessä ja E1 30 sekunnin viiveellä:

fi

Virtamittarin puolella tämä näkyy seuraavasti:

• kun ilmankuivain on kytketty päälle, virtamittari näyttää 10A noin 5 sekunnin ajan ja sitten tämä arvo laskee 5A:iin.
• 30 sekunnin kuluttua E1-vastus kytkeytyy päälle ja virtamittari näyttää n. 18A 5 sekunnin ajan ja sitten tämä arvo laskee 8,00 A:iin, jos toisioilmanvirtaus on säädetty.

Kun sähköasetukset ja ilmanvirtaukset on säädetty, ilmankuivain käynnistyy automaattisesti ulkopuolisen hygrostaatin sisäohjaus- ja turvallisuustoimintojen ohjaamana.

▶▶ 7. HUOLTO

DHA-ilmankuivaimen tarpeet ovat maltilliset. Kaikki elementit ovat huollottomat, jonka vuoksi laitteeseen ei liity voitelu – tai säätötarvetta.

Normaaleissa käyttöolosuhteissa on huomioitava vain kolme asiaa:

• ilmansuodatin on vaihdettava vähintään 2 kuukauden välein, jos kyseessä on kiinteä järjestelmä. Jos ilmankuivain on vuokrauskäytössä, käsiteltävän ilman pölyisyys voi olla korkea. Tällöin suodatin on vaihdettava useammin. Suodatinta vaihdettaessa on puhdistettava myös kotelo ja roottori.
• roottorin pyörintä on tarkastettava kerran kuukaudessa,
• tarkista usein vastusten sähkönkulutus (virtamittarin lukema, pois lukien DHA140).

Roottorin pyörimistä voi tarkistaa kuivan ilman poistoau-kosta, jos siihen ei ole liitetty johtoa. Roottorin on pyö-rittävä myötäpäivään.

Jos roottori pyörii työaikana ja vastuksen sähkönkulutus on nimellisvirran mukainen, voit olla lähes täysin varma, että ilmankuivain toimii optimaalisesti. Suosittelemme kuitenkiin tarkastamaan kuivaimen säännöllisesti sisätoimintojen oikeellisuuden varmistamiseksi. Suosittelemme myös tarkistamaan tiivisteet ja liikkuvat osat kulumisen varalta.

Näin maksimoidaan ilmankuivaimen käyttötehokkuus ja ehkäistään energiahäviöt.

▶▶ 8. VIANETSINTÄ

ELLEI ILMANKUIVAIN KÄYNNISTY SEN KYT-KENNÄN JÄLKEEN:

▶ tarkista ulkopuolinen sulake

JOS ILMANKUIVAIN EI TOIMI, TODENNÄKÖ-ISESTI ULKOPUOLINEN HYGROSTAATTI ON MENNYT RIKKI:

▶ tämä tilanne on kuitenkin normaali, jos asetettu kosteusarvo on saavutettu. Tarkistusta varten aseta hygrostaatti 20%–kosteusarvoon, jolloin ilmankuivaimen tulee käynnistyä. Seuraavaksi aseta hygrostaatti uudelleen tarvittavan kosteustason saavuttamiseksi.

JOS TARVITTAVA KOSTEUSTASO EI TO-TEUDU:

▶ Vika voi olla ilmankuivaimessa tai järjestelmän muissa elementeissä (tilan tiiveys, hygrostaatti...) Tämän tarkistamiseksi:
- tarkista roottorin pyörintä,

- varmista, että kuiva ilma on tuloilmaa 15–20°C lämpimämpi. Jos se on kylmä, roottori voi olla pysähdyksissä vetohihnan vaurioitumisen tai moottorin sammumisen vuoksi.

- tarkista käsin toisioilman virtaus ja lämpötila poisto- aukosta. Lämpötila riippuu tuloilman parametreista, mutta sen pitäisi olla 40–60°C.

▶ Korkeampi lämpötila voi viitata roottori pysähtymisen.
▶ Tarkista virtamittarin lukema – sen tulisi näyttää nimellisarvoa:

*) ei virtamittaria
▶ Jos ilma on kylmä ja virtamittari näyttää 0A, vastus on todennäköisesti vaihdettava.

LAITE PITÄÄ KOVASTI ÄÄNTÄ:

Tarkista, onko laite asetettu tasaiselle alustalle.

ILMANKUIVAIN VUOTAA:

Varmista, että laite on hyvässä teknisessä kunnossa. Ellei jatkuva vedenpoisto ole käytössä, varmista, että kumitulppa laitteen alaosassa on paikallaan.

Ennen ilmankuivaimen avaamista varmista, onko virransyöttö katkaistu pääkytkimestä. Varmuuden vuoksi kytke pistoke irti pistorasiasta.

VASTUSTEN VAIHTO

DHA140:

Irrota yläkansi.

Irrota sisäjohto toisioilman poistoaukosta.

Irrota ja poista kaikki sisäelementit.

PTC-vastus on nyt helposti vaihdettavissa.

DHA250, DHA360:

Kun irrotat pienen etukannen, voit päästä käsiksi kahteen PTC–vastukseen ja vaihtaa ne.

MOOTTORIN, VIRTAMITTARIN, TUNTIMITTARIN JA KYTKIMEN VAIHTO

Irrota yläkansi.

Irrota etukansi. Kaikki ilmankuivaimen johtoliitännät (puhallin, moottori ja vastukset) on kierrettävä auki.

Tällöin etukansi on löysennetty ja kierrettävissä auki ja uusittavat elementit ovat vaihdettavissa.

PUHALTIMEN VAIHTO

DHA140:

Irrota yläkansi.

Irrota sisäjohto toisioilman poistoaukosta.

Irrota ja poista kaikki sisäelementit.

Puhallin on nyt vaihdettavissa.

DHA250, DHA360:

Irrota yläkansi. Puhallin on asennettu alustaan ja se on helposti irrotettavissa.

Kytke kaikki sähköliitännät irti (irrota pistoke).

ROOTTORIN VAIHTO

DHA140:

Irrota yläkansi.

Irrota sisäjohto toisioilman poistoaukosta.

Irrota ja poista kaikki sisäelementit.

Nyt voit vaihtaa roottorin.

DHA250, DHA360:

Irrota yläkansi, nosta puhallin ja poista se kotelosta.

Irrota johto liitännöistä ja poista se.

Poista kaksi pientä akselijousta kiertämällä kiinnitysruuvit auki.

Kierrä roottoriakselin ruuvi auki sekä poista aluslevy ja jousi.

Tällöin voit irrottaa välilevyn ja toisioilman liittimen akseleista sekä päästä roottoriin käsiksi sen vaihtoa varten.

SUODATTIMEN VAIHTO

Tuloaukon suodattimen vaihtamiseksi poista pultit ja verkko. Nyt voit poistaa vanhan ja asentaa uuden suodattimen.
