NÁVOD K OBSLUZE BQS 5515 AEG

Obsah Umístění ovladačů ...............................strana Návod k obsluze ..................................strana Technické specikace ..........................strana

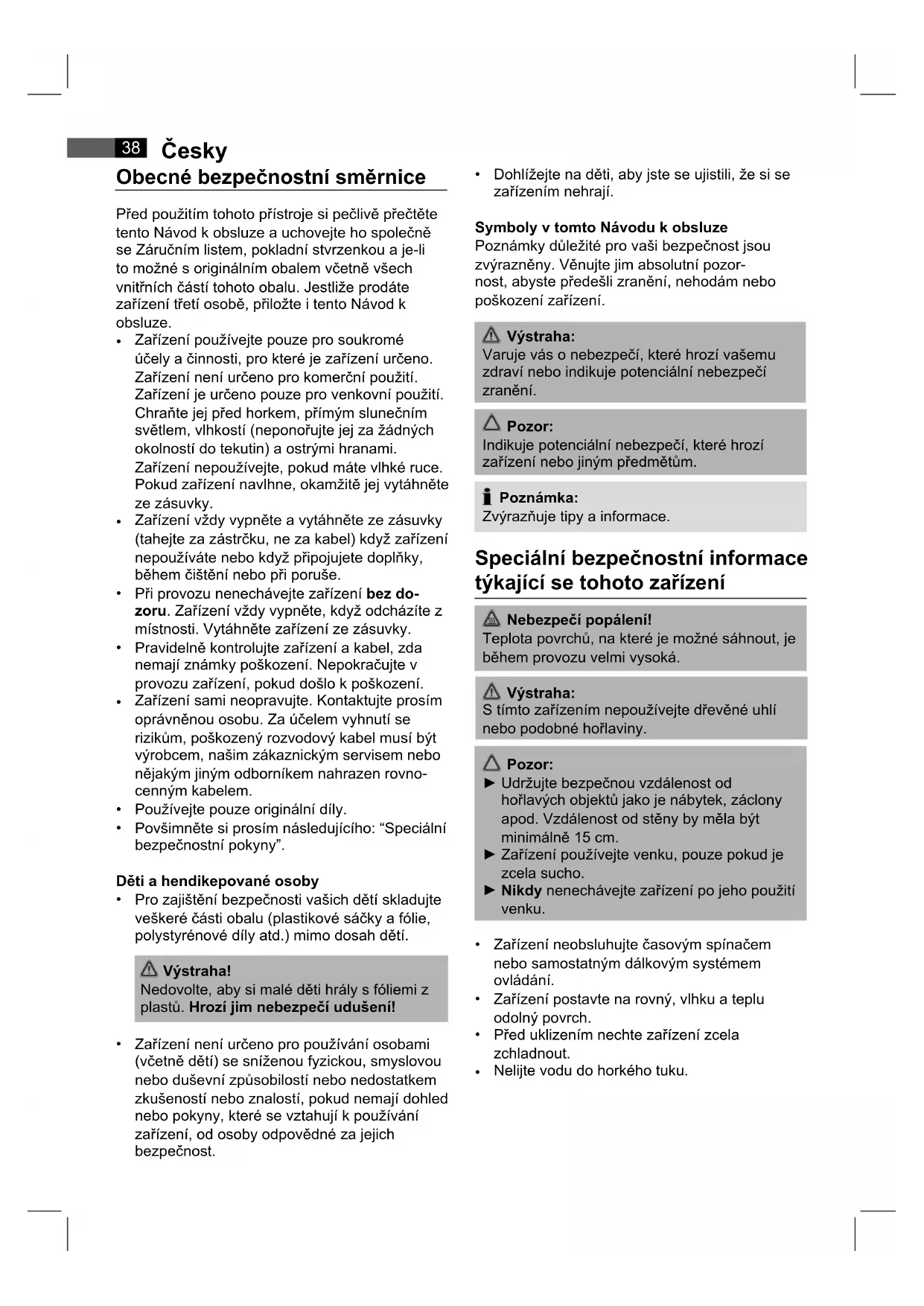

Dohlížejte na děti, aby jste se ujistili, že si se zařízením nehrají. Symboly v tomto Návodu k obsluze Poznámky důležité pro vaši bezpečnost jsou zvýrazněny. Věnujte jim absolutní pozor- nost, abyste předešli zranění, nehodám nebo poškození zařízení. Výstraha: Varuje vás o nebezpečí, které hrozí vašemu zdraví nebo indikuje potenciální nebezpečí zranění. Pozor: Indikuje potenciální nebezpečí, které hrozí zařízení nebo jiným předmětům. Poznámka: Zvýrazňuje tipy a informace. Speciální bezpečnostní informace týkající se tohoto zařízení Nebezpečí popálení! Teplota povrchů, na které je možné sáhnout, je během provozu velmi vysoká. Výstraha: S tímto zařízením nepoužívejte dřevěné uhlí nebo podobné hořlaviny. Pozor: Udržujte bezpečnou vzdálenost od hořlavých objektů jako je nábytek, záclony apod. Vzdálenost od stěny by měla být minimálně 15 cm. Zařízení používejte venku, pouze pokud je zcela sucho. Nikdy nenechávejte zařízení po jeho použití venku. Zařízení neobsluhujte časovým spínačem nebo samostatným dálkovým systémem ovládání. Zařízení postavte na rovný, vlhku a teplu odolný povrch. Před uklizením nechte zařízení zcela zchladnout. Nelijte vodu do horkého tuku.

Česky39 Umístění Ovladaců 1 Kryt grilu (odstínění větru) 2 Plastové uložení pro hák 3 Základna grilu 4 Trubka pro nohu grilu 5 Noha grilu 6 Tác 7 Topný prvek s termostatem 8 Ovladač teploty 9 Světelný indikátor 10 Grilovací tác 11 Držadlo krytu 12 Drážka držadla 13 Tabulka 14 Hák Bez obrázku: Odrazný talíř Obsah balení 1x Grilovací základna 4x Nohy 4x Šrouby M5 4x Křídlové matky 1x Tác 1x Odrazný talíř 1x Topný prvek s termostatem 1x Grilovací tác 1x Plastové uložení pro hák 1x Kryt 1x Držadlo krytu 2x kovové šrouby Ř 3mm, délka 9mm pro tabulku 1x Tabulka 1x Hák 1x Šroub M4, délka 20 mm Rozbalení zařízení Rozbalte zařízení. Odstraňte všechen balící materiál jako jsou fólie, vyplňovací materiál, svazovače kabelů a kartonové obaly. Zkontrolujte rozsah dodávky. Poznámka: Na zařízení mohou být částečky nebo zbytky z výroby. Doporučujeme otřít vnějšek zařízení vlhkým hadříkem.

Instalace Gril můžete složit užitím nohou grilu (5) jako gril s podstavcem, nebo bez nohou jako stolní gril. Prosím všimněte si obrázku a. Podstavec grilu Vezměte grilovací tác (10), topný prvek s termostatem (7) a odrazový talíř (bez obrázku) ze základny grilu (3). Otočte základnu grilu vrchní stranou dolů. Připevněte nohy grilu (5) otevřeným koncem do trubek (4) na základně grilu. Poznámka: Uprostřed trubek nohou grilu jsou vyvrtané díry. Zde použijte přibalené šrouby a matky k montáži tácu (6). Zařízení postavte na nohy. Zkontrolujte, zda všechny trubky nohou jsou bezpečně připevněny k nohám. Kryt (odstínění větru) Připevněte držadlo (11) ke krytu. Prosím, povšimněte si drážky (12). Obraťte kryt. Použijte dva kovové šrouby pro tabulku, Ř 3mm, k připevnění držadla zevnitř krytu (obrázek b). Umístěte tabulku (13) do krytu jak je ukázáno na obrázku. Použijte šrouby M4, délka 20 mm, k připevnění háku (14) a tabulky ke krytu. Chcete použít sestavený kryt k odstínění větru? Můžete zaháknout kryt do plastového uložení (2). Základna grilu Vložte plastové uložení (2) do drážky v grilo- vací základně. Vložte odrazný talíř do grilovací základny. Nalijte 1,5 l studené vody do grilovací základ- ny, což pokryje talíř. Značky “MIN”/“MAX” najdete zevnitř grilovací základny pod plastovým uložením. Pozor: Vodu doplňte až nad odrazný talíř. Vodní lázeň a odrazný talíř zabraňují nadměrnému vyzařování tepla blízko základny zařízení. Proto vždy grilujte s vodou a uloženým odrazným talířem. Vložte topný prvek s termostatem na grilovací základnu.

Česky40 Poznámka: Termostat je vybaven bezpečnostním spínačem (A). To zabraňuje provoz topného prvku mimo grilovací základnu. Zkontrolujte správné usazení termostatu v grilovací základně. Elektrická instalace Ujistěte se, že elektrické napětí zařízení (výkonnostní štítek) je v souladu se síťovým napětím. Elektrickou zástrčku připojte do pouze řádně nainstalované zásuvky jištěné proti zkratu (230V~ 50Hz). Příkon Zařízení má maximální příkon 2000 W. Pro tento příkon je doporučeno oddělené přívodní vedení zabezpečené 16 ampérovým jističem. Pozor před přetížením: Při používání prodlužovacích kabelů by tyto kabely měly mít průřez alespoň 1,5 mm². Nepoužívejte vícenásobné zásuvky, protože zařízení má příliš velký příkon. Zařízení musí být dodáváno s proudovým chráni- čem o vypínacím proudu maximálně 30mA . Prosím, konzultujte s kvalikovaným elektrikářem. Před prvním použitím Lehce namažte antiadhezivní grilovací tác a vložte ho na topnou spirálu. Provozujte zařízení bez grilování 15 minut, zatímco je grilovací základna naplněna vodou. Otočte ovladač teploty (8) do nejvyšší polohy. Ochranné lmy na topném prvku a grilovacím tácu budou odstraněny.

Poznámka: Lehká tvorba kouře je u toho normální. Zajistěte dostatečné větrání. Po zchladnutí čistěte grilovací talíř během oplachování nádobí. Vaše zařízení je nyní připraveno k použití. Provoz Vašeho zařízení Nalijte 1,5 l studené vody do grilovací základny až po značku “MAX”. Před použitím předehřejte zařízení asi na 10 minut. Nastavte ovladač teploty podle zamýšleného použití. Spodní a střední stupeň nastavení pro udržování teploty nebo vaření, nejvyšší stupeň nastavení pro rychlé vaření a grilování. Světelný indikátor (9) signalizuje, že ohřev je v provozu. Vložte pečínku na grilovací talíř. Občas pečínku otočte. Pozor: Pokud hladina vody po dlouhém grilování poklesne pod značku “MIN”, nejprve prosím odpojte napájení zařízení a potom doplňte vodu až po značku “MAX”. Nedolévejte vodu přes horký topný prvek. Mohl by se poškodit. Vypnutí: Otočte ovladačem teploty proti směru hodi- nových ručiček na doraz a odpojte zařízení. Řešení problémů Termostat je vybaven bezpečnostním spínačem (A). To zabraňuje provoz topného prvku mimo grilovací základnu. Pokud ohřev nelze zapnout, prosím zkontrolujte hlavní přívod a správné usazení termostatu do základny grilu. Čištění Výstraha: Před čištěním vždy odpojte zařízení ze zásuvky a nechte jej zchladnout. Za žádných okolností kvůli čištění neponořujte topný prvek do vody. Nebezpečí úrazu elektrickým proudem nebo požáru.

Česky41 Česky Pozor: Nepoužívejte drátěný kartáč nebo jiné škrábající předměty. Nepoužívejte dráždivé nebo abrazivní čisticí prostředky. Vyjměte grilovací tác a topný prvek a potom vyn- dejte odrazný talíř ze základny grilu. Vylijte vodu ze základny grilu. Antiadhezní grilovací talíř Použijte vlhký hadřík nebo papírový ubrousek k odstranění zbytků jídla za tepla. Grilovací talíř můžete umýt ručně během oplachování nádobí. Odrazný talíř a kryt Kryt a odrazný talíř umyjte ručně během opla- chování nádobí. K odstranění těžkých skvrn požijte nylonový kartáč. Základna grilu a topný prvek Vytřete základnu grilu a topný prvek užitím lehce navlhčeného hadříku na nádobí. Znovu sestavte všechny díly. Technické specikace Model: ..................................................BQS 5515 Zdroj napětí ......................................230 V, 50 Hz Příkon: .....................................................2000 W Ochranná třída:.................................................... I Čistá váha:.................................................6,65 kg Předmětem změny bez předchozího upozornění! Toto zařízení vyhovuje všem současným směrnicím CE jako jsou elektromagnetická kompatibilita a směrnice o nízkém napětí a je vyrobeno podle nejposlednějších bezpečnostních směrnic.
