Typ produktu	Kuchyňský digestoř
Značka	ELICA
Model	SPOT PLUS
Elektrické napájení	220-240 V / 50-60 Hz (standardní odhad)
Výkon motoru	Neuvedeno, zkontrolujte štítek
Maximální průtok vzduchu	Neuvedeno, liší se podle rychlosti
Hlučnost	Neuvedeno
Rozměry (Š x H x V)	Neuvedeno, přizpůsobte instalačnímu prostoru
Hmotnost	Neuvedeno
Hlavní funkce	Proměnná rychlost s 5 úrovněmi, hodiny, stopky, odpočítávání, indikátor nasycení filtrů
Osvětlení	LED, dlouhá životnost, nízká spotřeba
Tukový filtr	Kovový, mycí v myčce nádobí, měsíční čištění
Aktivní uhlíkový filtr (volitelný)	Omyvatelný nebo neomyvatelný podle modelu, výměna každé 2-4 měsíce
Minimální bezpečnostní vzdálenost	50 cm pro elektrický sporák, 65 cm pro plynový nebo kombinovaný
Instalace	Odvodní verze (vnější odtah) nebo recirkulační (uhlíkový filtr)
Údržba a čištění	Čistěte vnější i vnitřní části měsíčně vlhkým hadříkem a neutrálním čisticím prostředkem; čistěte tukové filtry; vyměňujte uhlíkové filtry
Bezpečnost	Před údržbou odpojte ze sítě; nevařte s otevřeným plamenem pod digestoří; vyžadován dohled při smažení
Náhradní díly a opravitelnost	Filtry, LED žárovky; kontaktujte technickou podporu

Často kladené otázky - SPOT PLUS ELICA

Jaké jsou provozní režimy digestoře SPOT PLUS ?

Digestoř může pracovat v odvodní verzi (vnější odtah) nebo v recirkulační verzi (vnitřní filtrace s aktivním uhlíkovým filtrem). U odvodní verze musí být připojeno odtahové potrubí.
U recirkulační verze je nutné nainstalovat aktivní uhlíkový filtr (není součástí dodávky).

Jak nainstalovat digestoř SPOT PLUS ?

Dodržujte minimální vzdálenosti: 50 cm nad elektrickým sporákem, 65 cm pro plynový nebo kombinovaný. Pevně upevněte digestoř na zeď nebo strop pomocí vhodných hmoždinek. V případě potřeby připojte odtahové potrubí. Po kompletní instalaci připojte k elektrické síti.
Při instalaci používejte ochranné rukavice.

Jak vyčistit tukový filtr ?

Kovový tukový filtr je třeba čistit alespoň jednou měsíčně. Můžete jej umýt ručně neagresivním čisticím prostředkem nebo v myčce nádobí při nízké teplotě (rychlý cyklus). Mytí v myčce může filtr odbarvit, aniž by to ovlivnilo jeho účinnost.
Pro demontáž zatáhněte za pružinovou rukojeť.

Kdy a jak vyměnit aktivní uhlíkový filtr ?

Uhlíkový filtr zachycuje pachy. Pokud je omyvatelný (každé 2 měsíce), omyjte jej horkou vodou s čisticím prostředkem nebo v myčce nádobí při 65 °C, poté sušte v troubě 10 minut při 100 °C. Vložku vyměňujte každé 3 roky. Pokud není omyvatelný, vyměňujte maximálně každé 4 měsíce. Pro demontáž otočte upevňovací knoflíky.

Jak používat funkce časovače ?

Digestoř je vybavena stopkami (měření času) a odpočítáváním (automatické vypnutí).
Pro stopky: zvolte TIMER, stiskněte současně na 5 sekund tlačítka 3 a 4 pro spuštění/zastavení. Maximální doba: 60 min.
Pro odpočítávání: zvolte TIMER, podržte tlačítko 4 pro nastavení času (až 60 min), potvrďte tlačítkem 3. Motor se zastaví v čase 0:00.

Co dělat, když se rozsvítí indikátor nasycení filtrů ?

Indikátor tukového filtru (po 40 hodinách) zobrazí "RESET": vyčistěte filtr. Indikátor uhlíkového filtru (po 160 hodinách) zobrazí "RESET": vyčistěte nebo vyměňte filtr.
Pro reset zvolte příslušnou funkci (GREASE FILTER nebo ODOUR FILTER) tlačítkem 3, poté stiskněte tlačítko 4 po dobu 5 sekund.

Jak nastavit hodiny na digestoři ?

Zvolte funkci CLOCK tlačítkem 3. Stiskněte tlačítko 4 pro vstup do konfigurace. Podržte tlačítko 4: každá sekunda přidá 1 minutu, po 10 sekundách každá sekunda přidá 10 minut. Potvrďte tlačítkem 3.

Mohu používat digestoř bez tukového filtru ?

Ne, nikdy nepoužívejte digestoř bez správně nasazené mřížky. Tukový filtr je nezbytný pro zachycování tukových částic a prevenci rizika požáru. Jeho absence nebo špatná údržba může poškodit motor a zrušit záruku.

Jaká jsou rizika při nedodržení bezpečnostních pokynů ?

Nedodržení může vést k riziku požáru, úrazu elektrickým proudem nebo poškození spotřebiče. Například flambování potravin pod digestoří nebo používání otevřeného ohně. Digestoř musí být pravidelně čištěna (vnitřek i vnějšek), aby se zabránilo hromadění hořlavého tuku.

Jak vyměnit LED žárovky ?

Digestoř je vybavena LED osvětlením. LED diody mají dlouhou životnost a uživatel je nemůže vyměnit. V případě poruchy kontaktujte technickou podporu pro výměnu odborníkem.

NÁVOD K OBSLUZE SPOT PLUS ELICA

IT Istruzioni di montaggio e d'uso EN Instruction on mounting and use DE Montage- und Gebrauchsanweisung FR Prescriptions de montage et mode d'emploi NL Montagevoorschriften en gebruiksaanwijzingen ES Montaje y modo de empleo PT Instruções para montagem e utilização EL ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ SV Monterings- och bruksanvisningar FI Asennus- ja käyttöohjeet NO Instrukser for montering og bruk DA Bruger- og monteringsvejledning PL Instrukcja montażu i obsługi CS Návod na montáž a používání SK Návod k montáži a užití HU Felszerelési és használati utasítás BG Инструкция за монтаж и употреба RO INSTRUCŢIUNI DE MONTAJ ŞI FOLOSIRE RU Инструкция по монтажу и эксплуатации UK Інструкція з монтажу і експлуатації ET Paigaldus- ja kasutusjuhend LT Montavimo ir naudojimosi instrukcija LV Uzstādīšanas un lietošanas instrukcija SR Uputstva za montažu i upotrebu SL Navodila za montažo in uporabo HR Uputstva za montažu i upotrebu TR Montaj ve kullanım talimatları AR

6

7

8

9

10

11

27.1

27.2

27 27.3

28

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestor je projektován pro odsávání dýmů a par při vaření a je určen pouze k domácím účelům.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem. ! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. ! Nemeňte elektrickou ani mechanickou úpravu výrobku anebo vývodního zařízení. ! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: detaily označené symbolem "(*)" jsou volitelné doplňky, dodávané pouze pro některé modely nebo součástky, které je nutné dokoupit.

Výměna žárovek

Pozor! Nepřipojujte přístroj k elektrické síti, dokud nebyla zcela dokončena jeho instalace.

Před provedením jakéhokoli úkonu čištění nebo údržby je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte pracovní rukavice.

Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby mohou s přístrojem zacházet pouze tehdy, když jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost.

Děti musí být pod dohledem, aby si s přístrojem nehrály.

Nikdy nepoužívejte kryt bez správně namontované mřížky!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.

Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouře z přístrojů na plynové spalování nebo spalování jiných paliv.

Je přísně zakázáno vařit jídla s volným plamenem pod krytem. Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě.

Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.

Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.

Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.

Kryt je třeba často čistit, jak z vnitřní, tak z vnější strany (alespoň jednou za měsíc). Je třeba v každém případě dodržovat to, co je uvedeno v návodu k údržbě popsaném v tomto manuálu.

Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požáru.

Nepoužívejte ani nenechávejte digestoř bez řádně nastavených světel a nevystavujte se tak nebezpečí elektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.

Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POZOR! Pokud instalace šroubů a úchytných zařízení není provedena v souladu s tímto návodem, hrozí nebezpečí úrazu elektrickým proudem.

Použití

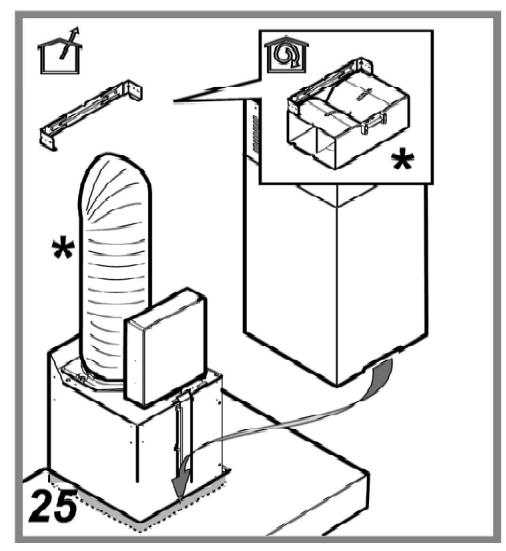

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

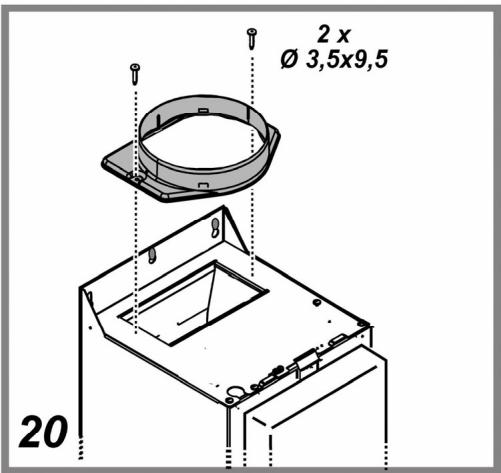

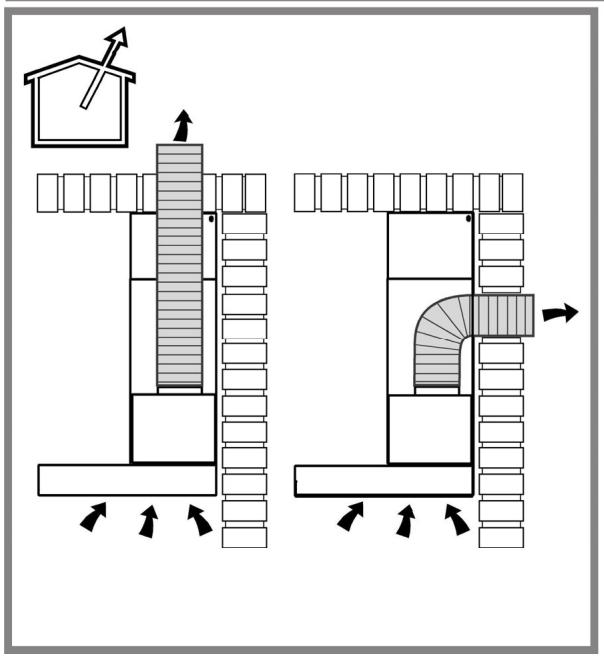

Odsávání mimo místnost

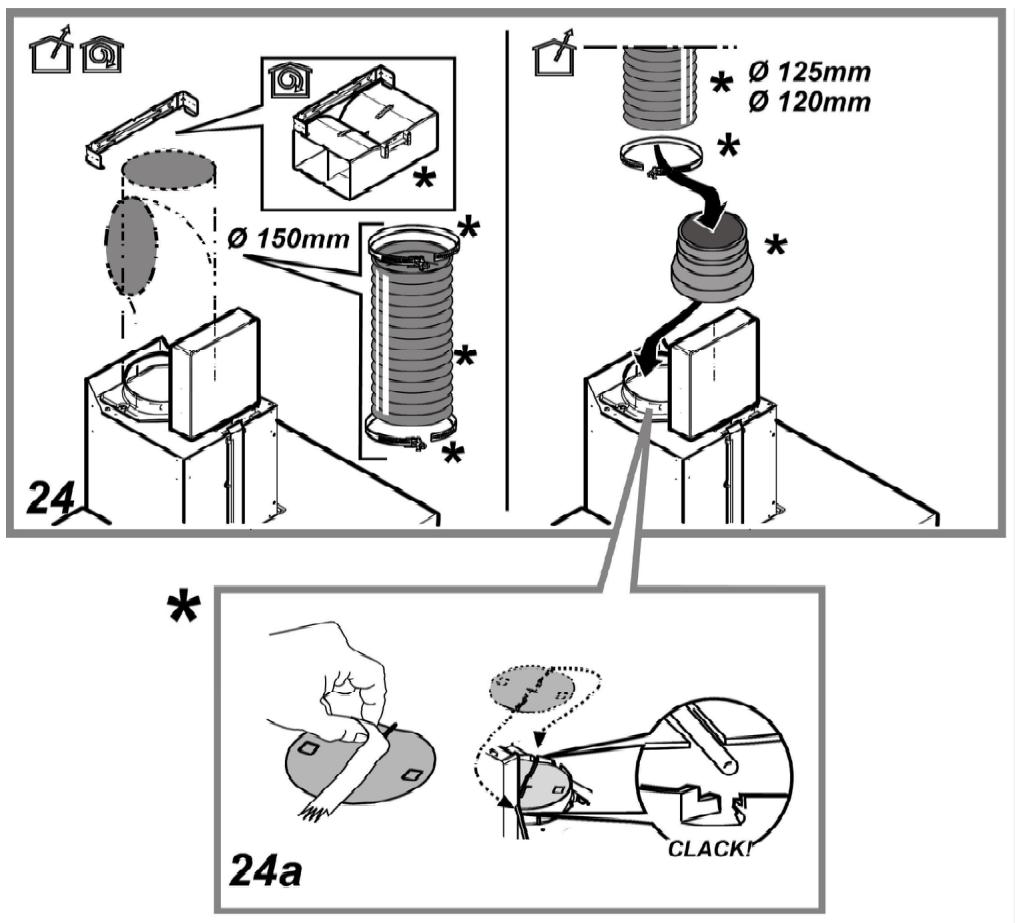

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Horizontální část odtahového potrubí musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být odváděn směrem ven snadněji.

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv odpovědnost.

! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). Vyhnete se zásadním změnám sekce vedení odtahu. ! Používejte odtahové potrubí s co nejhladším vnitřním povrchem. ! Materiál použitý pro odtahové potrubí musí odpovídat platným normám.

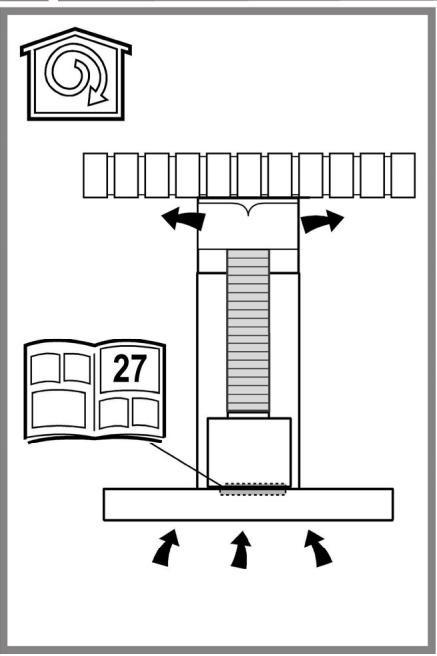

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání. (Není součástí dodávky).

Návod na propojení je uveden spolu s periferní odsávací jednotkou.

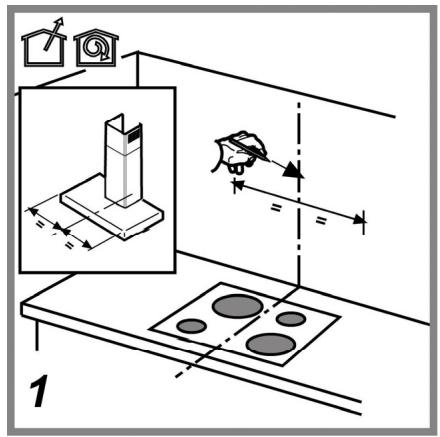

Instalace

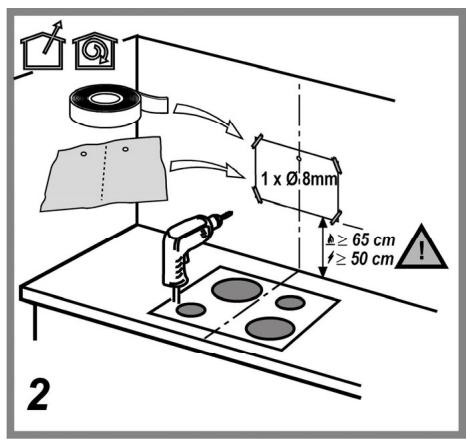

Minimální vzdálenost mezi podpěrou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

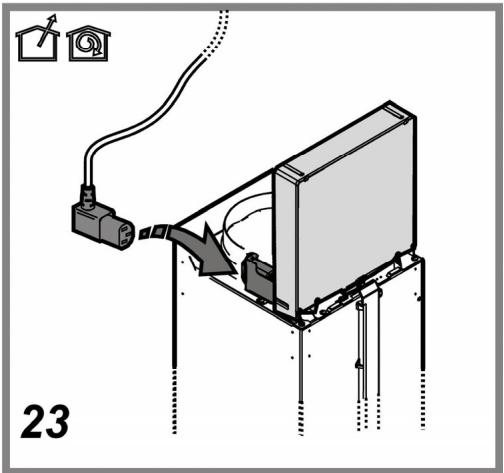

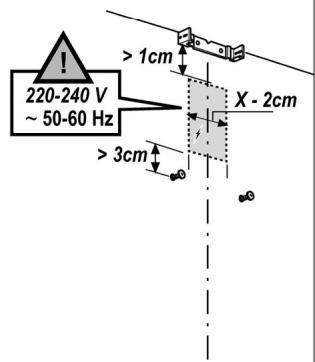

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěném uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

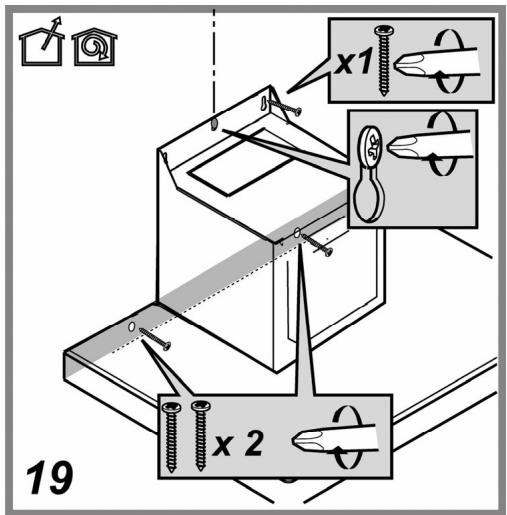

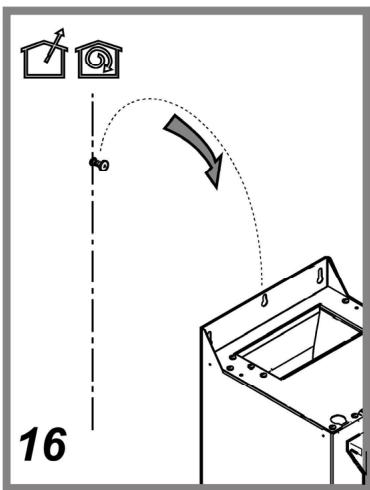

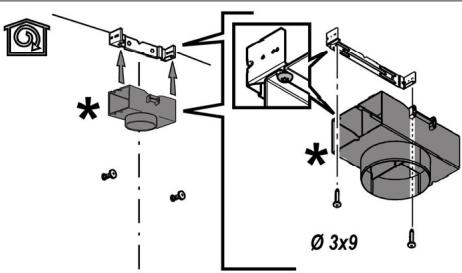

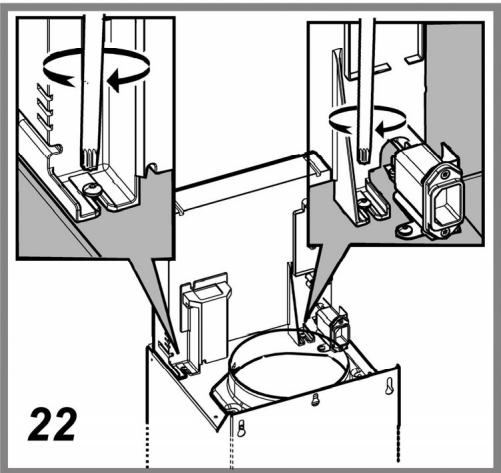

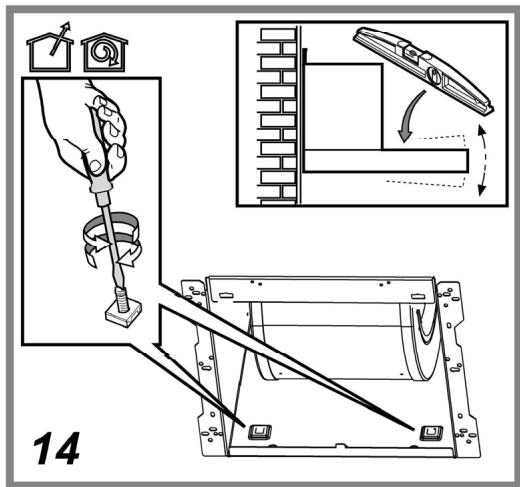

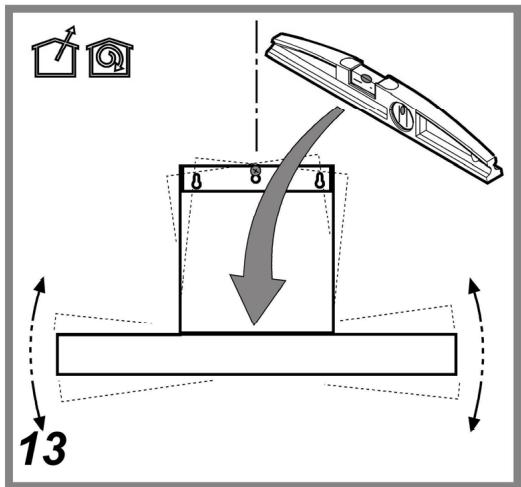

Instalace Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. Odložte filtry s aktivním uhlím, jsou-li dodány (viz příslušný odstavec). Je třeba je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi. Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiální příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte. Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti příslušenství. Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném i po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odváděné kouře směrem ven (platí pouze pro odsávací verzi). Proveďte všechny potřebné zednické práce (např.: instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky).

Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtry s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi. Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiální příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte. - Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti příslušenství. Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném i po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odváděné kouře směrem ven (platí pouze pro odsávací verzi). Proveďte všechny potřebné zednické práce (např.: instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky).

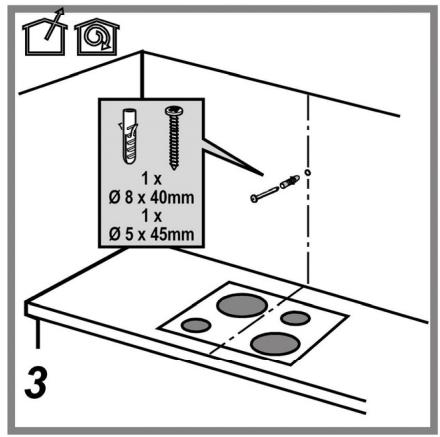

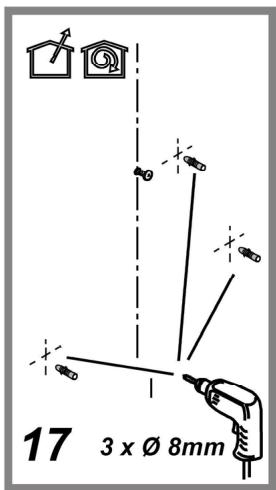

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před začátkem vaření a vypnout ji cca 15 minut po ukončení vaření.

1 = ON/OFF - Zvýšení rychlosti 2 = ON/OFF Světla 3 = Výběr požadované funkce 4 = Nastavení používané funkce

a - seznam dostupných funkcí b - indikátor používané funkce c - indikátor používané rychlosti d - hodiny / údaje vztahující se na používanou funkci e - naplnění protitukového filtru f - nasycení protipachového uhlíkového filtru

a - seznam dostupných funkcí, b - indikátor používané funkce, c - indikátor používané rychlosti, d - hodiny / údaje vztahující se k používané funkci, e - naplnění protitukového filtru, f - nasycení protipachového uhlíkového filtru

Spuštění/Zrychlení:

stiskněte tlačítko 1 ke spuštěné digestoři

• stiskněte tlačítko 1 a přejděte na následující rychlosti až do vypnutí digestoře
• stiskněte tlačítko 1 a přejděte na následující rychlosti až do vypnutí digestoře

Rychlost osazování se zobrazí na displeji (c), a to následovně:

performance 40%

výkon 40%

2. rychlost

výkon 60 %

3. rychlost

výkon 80 %

intenzivní rychlost

*** procento, které se zobrazí na displeji, označuje přibližnou hodnotu výkonu

Intenzivní rychlost je časově omezená na dobu 10 minut; k zastavení časovače a vypnutí digestoře stiskněte tlačítko 1. POZNÁMKA: rychlost by mohla automaticky vzrůst během používání, jelikož ovládací prvek je vybaven systémem, který chrání displej v případě přehřátí.

HODINY

K nastavení hodin:

• stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "HODINY"
• stiskněte tlačítko 4 ke vstoupení do nastavení hodin
• podržte tlačítko 4:
• každá vteřina stisknutí zvýší dobu o minutu
• po dosažení 10 vteřin, pro každou další vteřinu stisknutí se zvýší doba o 10 minut

Uložení nastavených hodin:

• Stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "TIMER".
• Stiskněte tlačítko 4 pro vstup do nastavení časoměru.
• Pro spuštění časoměru: současně stiskněte tlačítko 3 a tlačítko 4 po dobu 5 vteřin. Pro vypnutí časoměru: současně stiskněte tlačítko 3 a tlačítko 4 po dobu 5 vteřin.

POZN: Po 60 minutách se časoměr automaticky vypne.

Funkce "Countdown"

• Stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "TIMER".
• Stiskněte tlačítko 4 pro vstup do nastavení časoměru. Jak nastavit časovač "Countdown":
• Podržte tlačítko 4:
• Každá vteřina stisknutí zvýší dobu časovače o minutu.
• Po dosažení 10 vteřin se pro každou další vteřinu stisknutí zvýší doba časovače o 5 minut.

POZN: Pro nastavení nového času na časovači je nutné znovu stisknout tlačítko 4, dokud se na displeji neobjeví "0:00".

POZN: Maximální doba nastavení countdown je 60 minut.

GREASE FILTER

Procento zobrazující použití:

• Stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "GREASE FILTER".
• Stiskněte tlačítko 4 k zobrazení procenta použití protitukového filtru.

Hlášení reset protitukového filtru

K hlášení protitukového filtru dojde po 40 hodinách provozu a je indikováno na displeji nápisem "RESET" (e) spolu s funkcí "GREASE FILTER".

Poté co se objeví tento signál, je třeba vyčistit protitukový filtr. Jakmile byla provedena údržba:

• Stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "GREASE FILTER".
• Stiskněte tlačítko 4 po dobu 5 vteřin k vypnutí hlášení a restartování počítání procenta účinnosti tukového filtru.

ODOUR FILTER

Procento zobrazující použití:

• Stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "ODOUR FILTER".
• Stiskněte tlačítko 4 k zobrazení procenta použití filtru proti zápachu.

Hlášení reset protipachového uhlíkového filtru

K hlášení protipachového uhlíkového filtru dojde po 160 hodinách provozu a je indikováno na displeji nápisem

"RESET" (f) spolu s funkcí "ODOUR FILTER".

Poté, co se objeví tento signál, je třeba vyčistit nebo vyměnit protipachový uhlíkový filtr (podle modelu, který vlastníte). Jakmile byla provedena údržba:

• stiskněte tlačítko 3, dokud se indikátor (b) nepřesune na funkci "ODOUR FILTER"
• stiskněte tlačítko 4 po dobu 5 vteřin, k vypnutí ohlášení a restartování počítání procenta účinnosti protipachového uhlíkového filtru.

Údržba

Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zástrčku anebo vypněte hlavní vypínač bytu.

Čištění

Nepoužívejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a výměny filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoliv odpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.

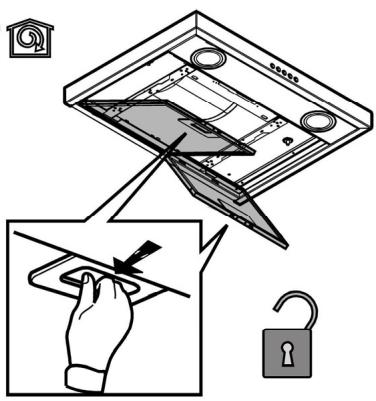

Tukový filtr

Obr. 11-28

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačuje saturaci filtru - pokud je součástí výbavy vlastněného modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

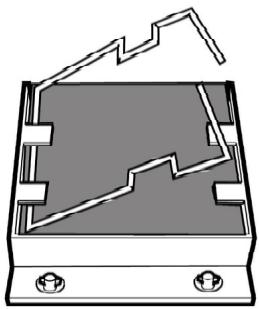

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 27

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Filtr s aktivním uhlíkem může být jeden z následujících typů:

Umyvatelný filtr s aktivním uhlím. NEUMYVATELNÝ filtr s aktivním uhlím.

Umyvatelný filtr s aktivním uhlím

Filtr se musí každé 2 měsíce vyčistit ručně v teplé vodě vhodným mycím prostředkem nebo v myčce nádobí při kompletním programu bez přítomnosti nádobí. Po vyčištění zbavte filtr přebytečné vody tak, abyste jej nepoškodili. Vyjměte jej z plastového rámu a důkladně vysušte při teplotě 100 °C po dobu 10 minut v elektrické troubě.

Filtr s aktivním uhlíkem se musí přesto měnit každé 3 roky a navíc vždy, když je poškozen.

NEUMYVATELNÝ filtr s aktivním uhlím

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

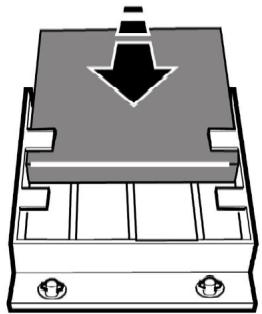

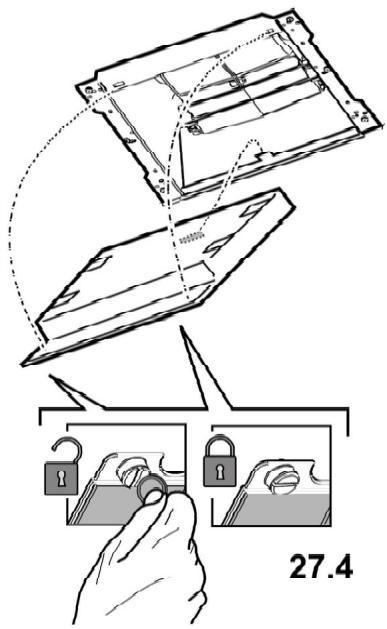

Montáž

Zavěste nejdříve filtr s aktivním uhlíkem vzadu, na kovový jazýček digestoře, pak vpředu, dvěma držadly.

Demontáž

Vyjměte filtr s aktivním uhlíkem tak, že budete otáčet o 90° držadla, která ho upevňují na digestoři.

Výměna žárovek

Digestoř je vybavena osvětlovacím systémem založeným na technologii LED.

LED diody zaručí optimální osvětlení, s trvanlivostí až 10krát delší než tradiční světla a umožňují úsporu 90% elektrické energie.

Pro výměnu se obraťte na servisní službu.

Je přísně zakázáno pod odsavačem par připravovat jídla na plameni.

Nepoužívejte a nenechávejte digestoř bez řádně nastavených svítidel a nevystavujte se tak nebezpečenství elektrického výboje.

Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE).

Ujištěním se, že tento výrobek byl po své životnosti odstraněn správným způsobem, uživatel přispívá k předcházení možným negativním následkům pro životní prostředí a zdraví.

Použití odvodových trubic a otvorů do stěny s menším průměrem má za následek snížení odsávací výkonnosti a drastické zvýšení hlučnosti.

V této záruce se vylučuje každá zodpovědnost.

Návody na zapojení jsou dodány s obvodovou jednotkou odsávání.

Montáž

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či kombinovaných/smíšených sporáků.

Elektrické napojení

Upozornění! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

Montáž

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe toho, akého typu je stena/strop. Stena/strop musí byť dostatočne pevná, aby udržala hmotnosť odsávača pary.

Činnosť

V prípade nahromadenia väčšieho množstva pary v kuchyni použite vyššiu rýchlosť. Odporúčame zapnúť odsávanie 5 minút pred začatím varenia a nechať ho v chode ešte približne ďalších 15 minút po ukončení varenia.

1 = ON/OFF - Zvýšenie rýchlosti 2 = ON/OFF Svetlá 3 = Výber požadovanej funkcie 4 = Nastavenia/Nastavenie používanej funkcie

5 = Obrazovka zobrazujúca:

a - zoznam dostupných funkcií b - indikátor práve používanej funkcie c - indikátor používanej rýchlosti d - hodiny / údaje vzťahujúce sa na používanú funkciu e - upchatie protitukového filtra f - upchatie protipachového uhlíkového filtra

Dostupné funkcie

SPEED

Zapnutie/Zvýšenie rýchlosti:

Signalizácia tukového filtra nastáva po 40 hodinách použitia a je zobrazená na obrazovke nápisom “RESET” (e) na funkcii “GREASE FILTER”

• stlačte tlačidlo 3, pokiaľ sa indikátor (b) neposunie na funkciu "GREASE FILTER"
• stlačte tlačidlo 4 na dobu 5 sekúnd na vypnutie signalizácie a opätovné obnovenie počítadla účinnosti tukového filtra.

ODOUR FILTER

• stlačte tlačidlo 3, pokiaľ sa indikátor (b) neposunie na funkciu "ODOUR FILTER"
• stlačte tlačidlo 4 na dobu 5 sekúnd na vypnutie signalizácie a opätovné obnovenie počítadla účinnosti protipachového uhlíkového filtra.

Údržba

Pred akoukoľvek operáciou čistenia či údržby odpojte digestor od elektrickej siete, vyberte vidlicu zo zásuvky alebo vypnite hlavný spínač bytu.

Čistenie

Musí byť čistený každý mesiac (alebo keď upozorňovací systém nasýtenosti filtrov - ak je ním príslušný model vybavený - upozorňuje na túto nevyhnutnosť), nedráždivými čistiacimi prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklovým programom.

Umývaním v umývačke sa protitukový filter môže odfarbiť, ale jeho filtračná charakteristika sa tým vôbec nezmení.

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

Aktívny uhlíkový filter môže byť jeden z týchto typov:

Aktívny uhlíkový filter umývateľný. Aktívny uhlíkový filter NIE je umývateľný.
