Značka	TOSHIBA
Model	RAS-5M34S3AV-E
Typ produktu	Reverzibilní nástěnná split klimatizace
Provozní režimy	Automatický, Chlazení, Topení, Pouze ventilace, Odvlhčování
Speciální funkce	Hi-POWER, ECO, Časovač zapnutí/vypnutí, Automatický restart, Automatické čištění
Dálkový ovladač	S LCD displejem, nastavení jasu (4 úrovně)
Ovládání výdechové klapky	Pevná (FIX) nebo automatický pohyb (SWING)
Teplota chlazení	Vnitřní: 21-32°C, Venkovní: -15-46°C
Teplota topení	Vnitřní: <28°C, Venkovní: -15-24°C
Teplota odvlhčování	Vnitřní: 17-32°C, Venkovní: -15-46°C
Napájení	230 V / 50 Hz
Ochrana	3minutová ochranná funkce, předehřev, automatické odmrazování
Filtry	Omyvatelné, čištění každé 2 týdny
Údržba	Nepoužívejte benzen, terpentýn nebo abrazivní prostředky

Často kladené otázky - RAS-5M34S3AV-E TOSHIBA

Jak nastavit teplotu?

Stiskněte tlačítko TEMP na dálkovém ovladači pro zvýšení nebo snížení požadované teploty. V režimu chlazení je minimální teplota 17°C; v režimu topení je maximální 30°C.

Jak používat časovač?

Pro naprogramování vypnutí stiskněte tlačítko OFF, poté nastavte čas pomocí TRIE (0,5 až 12 hodin) a potvrďte tlačítkem OFF. Pro zrušení znovu stiskněte OFF.

Jak čistit filtry?

Otevřete mřížku přívodu vzduchu, vyjměte filtry, vyčistěte je vysavačem nebo vodou, nechte uschnout a poté je vraťte zpět. Tento úkon provádějte každé dva týdny.

Co dělat, když se spotřebič nezapne?

Zkontrolujte, zda je zapnutý hlavní vypínač, zda nevypadl jistič, zda je přítomno elektrické napájení a zda není naprogramován časovač ZAP.

Jak aktivovat režim ECO?

Stiskněte tlačítko ECO na dálkovém ovladači. Tento režim automaticky upravuje teplotu pro úsporu energie: při chlazení se zvyšuje o 1°C za hodinu po dobu 2 hodin; při topení se snižuje.

Jak nastavit směr proudění vzduchu?

Použijte tlačítko FIX pro zablokování klapky v pevném směru, nebo SWING pro automatický pohyb. Boční nastavení se provádí ručně.

Proč spotřebič dostatečně nechladí?

Zkontrolujte, zda nejsou filtry zanesené, zda nejsou otevřená okna nebo dveře, zda není ucpaný přívod nebo vývod vzduchu venkovní jednotky, nebo zda není rychlost ventilátoru příliš nízká.

Jak resetovat dálkový ovladač?

Vyjměte baterii a stiskněte tlačítko RESET na vnitřní jednotce po dobu 3 sekund pro resetování dálkového ovladače. Pro změnu kódu postupujte podle postupu s tlačítky CHECK a MODE.

Co znamená blikání kontrolky OPERATION?

Rychlé blikání (5x za sekundu) po podržení tlačítka RESET znamená, že režim automatického restartu je zrušen. Při normálním provozu může blikání signalizovat poruchu.

Může klimatizace topit za velmi chladného počasí?

Ano, spotřebič může topit až do venkovní teploty -15°C. Pokud je však venkovní teplota velmi nízká, klesá topný výkon; doporučuje se použít přídavné topení.

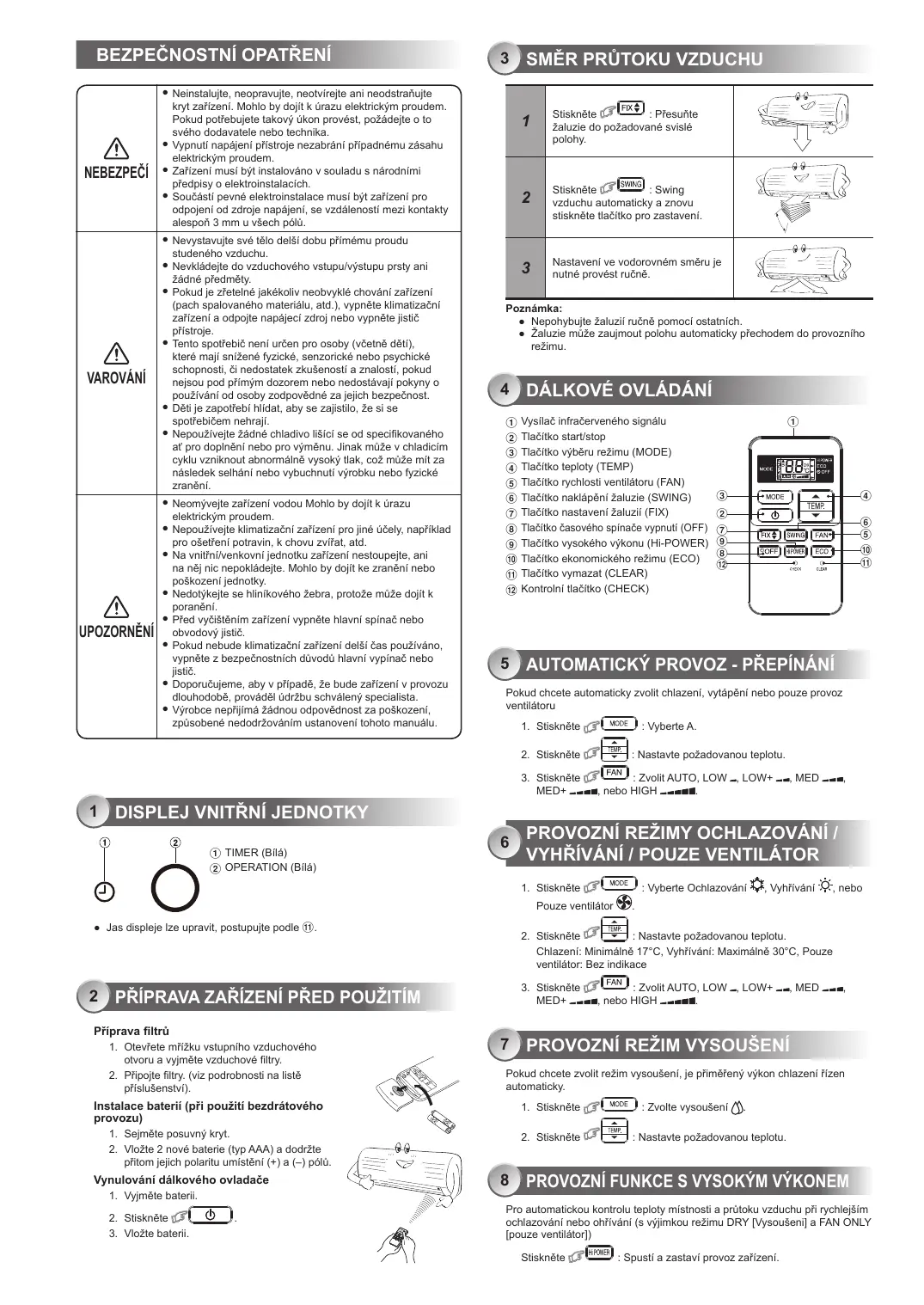

NÁVOD K OBSLUZE RAS-5M34S3AV-E TOSHIBA

NEBEZPECİ	· Neinstalujte, neopravujte, neotvirejte ani neodstrańjute kryt zafljeni. Mohlo by dojt k urazu elektrickým proudem. Pokud poftbebujete takový ukon provost, požádejte o to svého dodavalte nebo elektrónim proudem. · Vypnuti napajeni prístroje nezabrámí prípadnému zásahu elektrickým proudem. · Zafljeni musi byt instalovANO v souladu s národními prědpisy o elektrónstalacích. · Soucásti pvěně elektrónstalace musi byt zaflizenì pro odpojeni od zdroje napajeni, se vdázelenosti mezi kontaky alespoř 3 mm u věch polú.
VAROVÁNÍ	· Nevystavujte své tělo delísi dobu prímému proudu studeného vzduchu. · Nevkládejte do vduchového vstupu/vystupu prsty ani Žáné prěděmtý. · Pokud je zřételné jakékolív neobvyklé chování zaflizenì (pach spalovaného materiálu, atd.), vyvněte klimatizáčné zaflizenì a odpojte napajeci zdroj nebo vyvněte jistić prístroje. · Tento spotfěbič není určen pro osby (věctné děti), které majá snížéné fyzické, senzorické nebo psychické schoponesti, cī nedostatek zkušeností a znalostí,Pokud nejsou pod prímým dozorem nebo nedostávaji poukny o používaní od osby zodpovědné ze jechich bezpečnost. · Děti je zapotfěbi hlidat, aby se zajstilno, ze si se spotfěbičem nahrají. · Nepoužívejte tžáné chladivo liśíci se od specificikanového a' pro doplěnéni nebo pro vyměnu. Jinak může v chladicím cyklu vzníknout abnormálné ysvoký tlák, což můze mít za následek selhání nebo vybuchnuti vyrobku nebo vyfické zraněné.
UPOZORNÉNÍ	· Neomývejte zaflizení vodou Mohlo by dojit k urazu elektrickým proudem. · Nepoužívejte klimatizáčné zaflizení pro jiné učely, napířklad pro osetfení potravin, k chouvo zviřat, atd. · Na vinitří/venkovníjínedtoku zaflizení nestoupejte, ani na něj nic nepokládejte. Mohlo by dojit ke zraněné nebo poskózení prědnotky. · Nedotykejte se hliníkového zhěbra, protoze můze dojit k poraněné. · Před vyčistěním zaflizení vyvněte hlavnínì spinačne boho obvodový jistič. · Pokud nebude klimatizáčné zaflizení delísi cas používanó, vyvněte z beczpečnostnich dūvodú hlavnínì vyvněce nebo jistič. · Doporučujeme, aby v pípadě, ze bude zaflizení v provozdu dlouhodōbě, povádel uržbru schvaleny Specialista. · Vyrobice nepjūmá zădnov odpopovědnost ze poskózení, zpúsobené nedodržováním ustanovení tohoto manuál.

1 DISPLEJ VNITRNI JEDNOTKY

① TIMER (Bilá)
② OPERATION (Bila)

• Jas displeje Ize upright, postupujte podle ⑪.

2 PRIPRAVA ZARIZENI PREDPOUZITIM

Připrava filtru

1. Otevete mfi2ku vstupniho zduchového otvoru a vjměte zduchové blztr.
2. Pliopote filtry. (viz podrobnosti na liste pfrisluensvsti).

Instalace baterii (pīpoužiti bezdrátohévozuo)

1. Sejměte posuvný kryt.
2. Vlozte 2 nové baterie (typ AAA) a dodržte přitom jejich polaritu umistěni (+) a (-) polú.

Vynulováni dalkóveho ovladace

1. Vyjměte baterii

2. Stisknete

3. Vložte baterii.

3 SMER PRUTOKU VZDUCHU

1	Stiskněte FIX: Přesuñte Žaluzie do požadované svislé polohy.
2	Stiskněte SWING: Swing vžduchu automatický a znovu stiskné tlačítko pro zastavení.
3	Nastavení ve vodorovném směru je nutné prověst ručné.

Poznámka:

• Nepohybjte Žaluzi rucně pomoci ostatních.
  Zaluzie mufe zaujmout polohu automaticky pfechodem do provozinho rezimu.

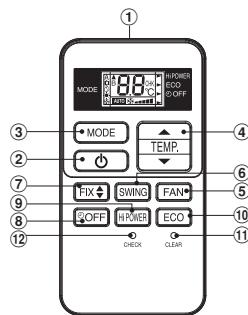

4 DÁLKOVÉ OVLÁDÁNÍ

① Vysilač infracerveného signálu
(2) Tlačitko start/stop
(3) Tlačitko výberu režimu (MODE)
(4) Tlačitko teploty (TEMP)
(5) Tlačitko rychlosti ventilátoru (FAN)
(6) Tlačitko naklapěné Žaluzie (SWING)
⑦ Tlačitko nastavení Žaluzi (FIX)
⑧ Tlačitko Časového spínače vypnutí (OFF)
(9) Tlačitko vysokého výkonu (Hi-POWER)
10 Tlačitko ekonomického režimu (ECO)
(1) Tlačitko vymazat (CLEAR)
(12) Kontrolni tlacitko (CHECK)

5 AUTOMATICKY PROVOZ - PREPÍNÁNI

Pokud chcete automaticky zvolit chlazení, vytapěné nebo pouze provoz ventilátoru

1. Stiskněte MODE : Vyberte A.
2. Stiskněte : Nastavte požadovanou teplut.
3. Stiskněte FAN : Zvolit AUTO, LOW-, LOW+, MED-, MED+, nebo HIGH

PROVOZNI REZIMY OCHLAZOVANI/ VYHRIVÁNÍ / POUZE VENTILÁTOR

1. Stiskněte MODE : Vyberte Ochlazováni , Vyhríváni , nebo Pouze ventilátor
2. Stiskněte : Nastavte požadovanou teplotu. Chlazení: Minimalné 17°C, Vyhřívání: Maximálné 30°C, Pouze ventilatór: Bez indikace
3. Stiskněte FAN : Zvolit AUTO, LOW-, LOW+, MED+, MED+, nebo HIGH

7 PROVOZNI REZIM VYSOUSENI

Pokud chcete zvolit rezim vysoušeni, je přimeřen'y vykon chlazení fizen automaticaky.

1. Stisknete MODE : Zvolte yvsoušeni
2. Stiskněte TMR: Nastavte požadovanou teplotu.

8 PROVOZNI FUNKCE S VYSOKYM VYKONEM

Pro automatickou kontrolu teplotymistnosti a prutoku vzduchu pni rychlejsim ochlazovani nebo chifrani (svyjimkou rezimu DRY [VysouSeni] a FAN ONLY [pouze ventilatori])

Stisknete HPOWES : Spusti a zastavi provoz zafizenl.

Pro automatickou kontrolu mîstnosti s cilem šetřit energia (s výjímkou režimu DRY [Vysoušeni] a FAN ONLY [pouze ventilátor])

Stisknete

: Spustí a zastávi provoz zařizení.

Poznamka: Chlazení; nastavená teplota se zvyší automatický o 1 stupěn/ hodina během 2 hodin (maximáné zvyěné i 2 stupné). Při vyтapestné se nastavená teplota sníží.

10 PROVOZ V REŽIMU CASOVACE

Nastavte Časovac, když je klimatizace v provozu.

Nastaveni Časovače vypnuti
1	Stisknéte ①OFF pro zadání OFF nastavení Časovače
2	Stisknéte ②TEUR pro výběr požadovaného OFF Časovače (0,5 - 12 hod)
3	Stisknéte ③OFF pro zadání OFF nastavení Časovače.
4	Stisknéte ④OFF opět pro zrušeni OFF nastavení Časovače.

Chcete-li snizit jas kontrolky displeje lampu nebo ji vypnout.

1. Stiskněte a podržte FAN na 3 sekundy, dokud se urovn jasu (d0, d1, d2 nebo d3) nezobraźna LCD daskového ovladání, pak tlačitko uvoiněte.

2. Stiskněte Vzestup nebo urovnich.

pro upravu jasu ve 4

LC dαlkového ovládání	Provozní displej	Jas
d3	Kontrolka se rozsvítí s plným jasm.	100%
d2	Kontrolka se rozsvítí s 50% jasm.	50%
d1	Kontrolka se rozsvítí s 50% jasm a provozní kontrolka se vypné.	50%
d0	Vsechny kontrolky jsou vypnuty.	Vse je vypnuto

V prikladech d a do se kontrlka pfd vypnutim Rozsviti na 5 sekund.

12 DOÇASNY PROVOZ

V pripadé néspravne umisténého, nebo veybitého dákového ovláde:

• Stiskem tlacitka RESET Ize zaifzeni zastavit nebo uvest do chodu bez pouziti dalkoveho ovladace.
• Provozní rezim je nestaven na AUTOMATIC [automatický], kdy je předem nestavena teplota 24^ a provizn ventilátoru je nestaven na automaticke otáčky.

13 PROVOZ V REZIMU AUTOMATICKEHO OBNOVENI PROVOZU

Pro automatické restarovani klimatačnho zaflizen o pvadkdu dodávky elektrické energia (Musi)ybt zapnuty hlavni spinačochondny.)

Nastaveni

1. Pro nastavení provoztu stisknéte a držte tlacítko RESET [nulovat] na vinitřni Jednotce po dobu 3 sekund. (Ozve se 3 pijnuti a po 5 sekund bude prerušovaně svitit kontrolka OPERATION [provoz] 5 × za sekundu)
2. Pro zrušeni provozu stisknéte a držte tlačitko RESET [nulovat] na vinitříNJednotce po dobu 3 sekund. (Ozve se 3 pínutí, ale kontrlka OPERATION [provoz] nebulíka)

V pripadé, ze neni casovač vypnuti nebo zapnuti nastaven, PROVOZ V REŽIMU AUTOMATICKÉHO OBNOVENI PROVOZU se nespusti.

SAMOCISTICI PROVOZ (POUZE PROVOZ CHLAZENI A VYSOUSENI VZDUCHU)

Pro ochranu pfd neprijemnym zapachm, zpu sobenym vlhkesti srazenou ve vinitf jneodnote:

1. Pokud je jegnou stisknuto tlačitko bēhem použiti režimù "Chlazenī" nebo "Vysoušeni", pak bude ventilātorPokrǎcovat v chodu dalíshć 30 minut a pote se automaticky vypne. Tím bude zajistné odstraněni hlvkitost z vintñi Jednotyk.
2. Chcete-li zafrzeni ihned vypnout, stiskněte vice než dvakrát během 30 sekund.

Nejprve vypněte obvodový jistič.

Vnitřni Jednotka a dalkov ovladani

• Vinitříjednotku a dálkové ovladání muzete v pripadě potřeby vyčistit vhlkým hadříkem.
• Nepouzíveježádný benzín,ředidlo,lestící prásky nebo chemikáliemi napuštené prachovky.

Vzduchové filtry

Cistêkezade2tydny.

1. Otevretemrizku privodu vzduchu.
   2.Vyjmte vzduchove filtry.
2. Vyluxujte je nebo omyte a pak je osuste.
3. Znovu nasadte vzduchové filtry a zavřete mřížku prívodu vzduchu.

16 PROVOZ A VYKONY

1. Funke fīmɪnóvər ochrā: Jako ochrā jænedtov přěd akivac na dobu 3 minut, budoj doke k náhlemu spustěné nebo prepuñti do poloy OH.
2. Funkke pfehedihvani: Pro zahrati Jednotky na dobu 5 minut pfd spustenim yvhifvac funkce.
3. Rizeni tepleho vduzhchu: PokudPokojova teploa dasohane nastavenedhotny, atoky ventilatoru se automatichny snizhi a venkovni jednotka se zastavi.
4. Automaticé odmrazování: Bēhem režimu odmrazování se ventilátor zastaví.
5. Kapacita vyhřižné: Teppo je absorbovano z venkovnivo prostédi a uvoñovANO v pokjoi. Pokud je venkovni teplota pflíi níkza, doporučujeme použí v kombinić s klimatažcinnam zařeninji nest topné tělose.
6. Pozor na nahromadeny snih: Vyberte pro venkovnii jednotku takové misto, kde nebude vystavena vivu navatého snéhu, nahromaděnych listum nebo jin'ych sezonnich necistod.
7. Při provozu zařiženi se může ozyvat slabě praskáni. To je normalí, protoze praskáni může být zpúsobovano roztahovám/nsmrstovám plastu. Poznámka: Polozky 2 až 6 platro pro maloc s vyhřánov

Provozní podminky klimatizačniho zařizení

Teplota Provoz	Venkovní teplota	Pokojová teplota
Vyhrivani	-15°C ~ 24°C	Měné než 28°C
Chlazení	-15°C ~ 46°C	21°C ~ 32°C
Vysoušení	-15°C ~ 46°C	17°C ~ 32°C

17 VYHLEDAVANI ZAVAD (KONTROLNI SEZNAM)

Jednotka nepracuje.	Chlazení nebo vyhřivání má neobvykle nedostatečný vykon.
• Hlavni vypínač je vypnutý. • Jistič pfrusūlī přovod proudu. • Přeušeni dodávky elektrického proudu. • Je nastaven Časový spínač zapnuti (ON).	• Filtry jsou zablokované prachem. • Teplota nebyla správně stavazenú. • Jsu otežvěna okna braovedeře. • Přivodni nebo vystupné vzduchový olvor venkovóní jednotky je zablokovaný. • Jsu nastaveny přilíš nizkě otáčky ventilátoru. • Provozní režim je nastaven na ventilatór FAN nebo vysoušeni DRY.

18) VOLBA A-B NA DÁLKOVÉM OVLADAÇI

Pro oddeléne používáni dákového ovládace pro kazdou vinitné jednotku v pípadé,Že jsou 2 klimatizačné jednotky nainstalovány blízkó sebe.

Nastaveni B dalkovoho ovladače.

1. Stiskněte tlačítko RESET [nulovář] na vnutří jejednace pro ZAPNUTI klimatizážnéjjednotyk.
2. Zaměřte dálkový ovladac na vinitří Jednotku.
3. Na daskovém ovladaci hrotem tuzky zatlačte a držte tlačítko (Obrázek ①)
4. Během stlačení MODE stlače CHECK. Na displejeji objeví „B“, „00“zmízi a klimatizace se VYPNE. Dálkové ovládání B se ukláda do paměti. (Obrázek 2)

Poznamka: 1. Opakujte shora utedeny krok pro vynulovani dalkového ovladace na A.

1. Dálkový ovladač A nemá zobrazené „A"
2. Vyrobní nastavení dákového ovladače ze závodu je A.

①

②

1. Odoberte vysuvaci kryt.
2. Vlózte 2 nové batière (typu AAA) a spravne umsiestně polý (+) a (-).

Resetovanie dialkoveho ovladaca

1. Vyberte batériu.

2. Stlacte

3. Vložte bateriu.

3 SMER PRUDENIA VZDUCHU

Vypnutie Časovača
1	Stlačením tlacidla ćOFF zadajte nastavenie Časovača OFF.
2	Stlačením tlacidla ćTUR cyberte požadované nastavenie Časovača OFF. (0,5-12 hod.)
3	Stlačením ćOFF nastavte hodnotu Časovača OFF.
4	Opátovný stlačením ćOFF Časovač zrušite.

Cistite každe 2 týzdne.

Nastavenie dial'kového ovládača B.

1. Stlacte tlaicido RESET na vnutornom zariadeni, aby ste klatizaciu zapi do poloy ON.
2. Nasmerujte dialkovy ovladač na zariadenie.
3. Stlachte a drzte tlacidlo Check na dialkovom ovladaci koncekom ceruzy. Na displeji sa zobrazi 00^ .Obr. ①
4. Stlačte MODE súcasne s CHECK. Na displejeji sa zobráži „B“ a „00“ zmíze a klimatizácia sa VYPNE. Dialekový ovládeč B ma aktivovanů památ. (Obr. 2)

1. Dialkovy ovladač A nemá na displeji „A".
2. Povodné nastavenie dialkového ovládača z vyrobne je A.

①

2
