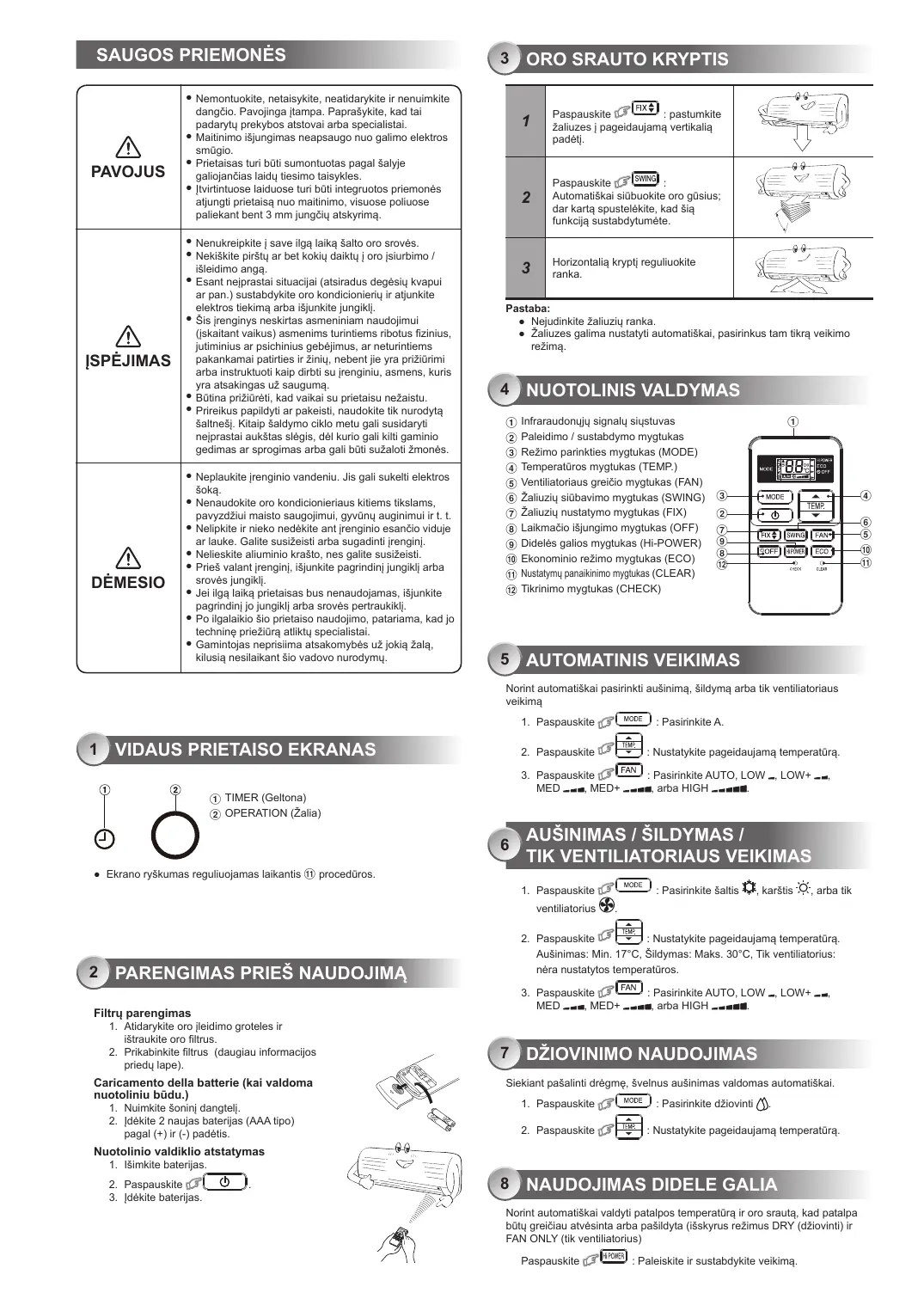

NAUDOJIMO INSTRUKCIJA RAS-5M34S3AV-E TOSHIBA

● Nemontuokite, netaisykite, neatidarykite ir nenuimkite dangčio. Pavojinga įtampa. Paprašykite, kad tai padarytų prekybos atstovai arba specialistai. ● Maitinimo išjungimas neapsaugo nuo galimo elektros smūgio. ● Prietaisas turi būti sumontuotas pagal šalyje galiojančias laidų tiesimo taisykles. ● Įtvirtintuose laiduose turi būti integruotos priemonės atjungti prietaisą nuo maitinimo, visuose poliuose paliekant bent 3 mm jungčių atskyrimą. ● Nenukreipkite į save ilgą laiką šalto oro srovės. ● Nekiškite pirštų ar bet kokių daiktų į oro įsiurbimo / išleidimo angą. ● Esant neįprastai situacijai (atsiradus degėsių kvapui ar pan.) sustabdykite oro kondicionierių ir atjunkite elektros tiekimą arba išjunkite jungiklį. ● Šis įrenginys neskirtas asmeniniam naudojimui (įskaitant vaikus) asmenims turintiems ribotus fizinius, jutiminius ar psichinius gebėjimus, ar neturintiems pakankamai patirties ir žinių, nebent jie yra prižiūrimi arba instruktuoti kaip dirbti su įrenginiu, asmens, kuris yra atsakingas už saugumą. ● Būtina prižiūrėti, kad vaikai su prietaisu nežaistu. ● Prireikus papildyti ar pakeisti, naudokite tik nurodytą šaltnešį. Kitaip šaldymo ciklo metu gali susidaryti neįprastai aukštas slėgis, dėl kurio gali kilti gaminio gedimas ar sprogimas arba gali būti sužaloti žmonės. ● Neplaukite įrenginio vandeniu. Jis gali sukelti elektros šoką. ● Nenaudokite oro kondicionieriaus kitiems tikslams, pavyzdžiui maisto saugojimui, gyvūnų auginimui ir t. t. ● Nelipkite ir nieko nedėkite ant įrenginio esančio viduje ar lauke. Galite susižeisti arba sugadinti įrenginį. ● Nelieskite aliuminio krašto, nes galite susižeisti. ● Prieš valant įrenginį, išjunkite pagrindinį jungiklį arba srovės jungiklį. ● Jei ilgą laiką prietaisas bus nenaudojamas, išjunkite pagrindinį jo jungiklį arba srovės pertraukiklį. ● Po ilgalaikio šio prietaiso naudojimo, patariama, kad jo techninę priežiūrą atliktų specialistai. ● Gamintojas neprisiima atsakomybės už jokią žalą, kilusią nesilaikant šio vadovo nurodymų.

Paspauskite : pastumkite žaliuzes į pageidaujamą vertikalią padėtį.

Paspauskite Automatiškai siūbuokite oro gūsius; dar kartą spustelėkite, kad šią funkciją sustabdytumėte.

Horizontalią kryptį reguliuokite ranka. Pastaba: ● Nejudinkite žaliuzių ranka. ● Žaliuzes galima nustatyti automatiškai, pasirinkus tam tikrą veikimo režimą.

NUOTOLINIS VALDYMAS Infraraudonųjų signalų siųstuvas Paleidimo / sustabdymo mygtukas Režimo parinkties mygtukas (MODE) Temperatūros mygtukas (TEMP.) Ventiliatoriaus greičio mygtukas (FAN) Žaliuzių siūbavimo mygtukas (SWING) Žaliuzių nustatymo mygtukas (FIX) Laikmačio išjungimo mygtukas (OFF) Didelės galios mygtukas (Hi-POWER) Ekonominio režimo mygtukas (ECO) Nustatymų panaikinimo mygtukas (CLEAR) Tikrinimo mygtukas (CHECK)

AUTOMATINIS VEIKIMAS Norint automatiškai pasirinkti aušinimą, šildymą arba tik ventiliatoriaus veikimą

: Nustatykite pageidaujamą temperatūrą.

● Ekrano ryškumas reguliuojamas laikantis " procedūros.

: Pasirinkite šaltis

MED , MED+ Filtrų parengimas Caricamento della batterie (kai valdoma nuotoliniu būdu.) , arba tik

: Nustatykite pageidaujamą temperatūrą. Aušinimas: Min. 17°C, Šildymas: Maks. 30°C, Tik ventiliatorius: nėra nustatytos temperatūros.

PARENGIMAS PRIEŠ NAUDOJIMĄ

1. Atidarykite oro įleidimo groteles ir

ištraukite oro filtrus.

2. Prikabinkite filtrus (daugiau informacijos

priedų lape). , karštis

Siekiant pašalinti drėgmę, švelnus aušinimas valdomas automatiškai.

1. Nuimkite šoninį dangtelį.

2. Įdėkite 2 naujas baterijas (AAA tipo)

pagal (+) ir (-) padėtis.

: Nustatykite pageidaujamą temperatūrą. Nuotolinio valdiklio atstatymas

1. Išimkite baterijas.

3. Įdėkite baterijas.

Norint automatiškai valdyti patalpos temperatūrą ir oro srautą, kad patalpa būtų greičiau atvėsinta arba pašildyta (išskyrus režimus DRY (džiovinti) ir FAN ONLY (tik ventiliatorius) Paspauskite : Paleiskite ir sustabdykite veikimą.

Norint automatiškai valdyti patalpą ir taupyti energiją (išskyrus režimus DRY (džiovinti) ir FAN ONLY (tik ventiliatorius) Paspauskite Valykite kas 2 sav.

1. Atidarykite oro įleidimo angos groteles.

2. Išimkite oro filtrus.

3. Nusiurbkite ar išplaukite, tada juos išdžiovinkite.

4. Įstatykite oro filtrus atgal ir uždarykite oro įleidimo angos groteles.

Oro kondicionieriui veikiant nustatykite laikmatį. Išjungimo laikmačio nustatymas

, kad įvestumėte išjungimo laikmačio

16 NAUDOJIMAS IR VEIKIMAS

Paspauskite , kad pasirinktumėte pageidaujamą išjungimo laikmatį. (0,5 - 12 val.)

Dar kartą paspauskite nustatyti išsijungimo laikmatį. išjungti išsijungimo laikmatį.

11 EKRANO LEMPUTĖS RYŠKUMO REGULIAVIMAS

Galite sumažinti ekrano lemputės ryškumą arba visiškai ją išjungti.

, kol nuotolinio valdymo arba pulto LCD ekrane bus rodomas ryškumo lygis ( ,

lygiais. Pakilti arba ir reguliuokite ryškumą 4 Sumažinti Nuotolinio valdymo pulto LCD Veikimo ekranas Ryškumas 100% Lemputės ryškumas didžiausias. 50% Lemputės šviečia 50 % ryškumu, o veikimo lemputė yra išjungta. 50% Visos išjungtos Visos lemputės išjungtos.

pateiktuose pavyzdžiuose prieš išsijungiant lemputė šviečia 5 sekundes. 12 LAIKINAS NAUDOJIMAS Jei nerandamas arba išsikrovęs valdiklis. ● Paspaudus mygtuką RESET (atstatyti), prietaisą galima paleisti ir sustabdyti be nuotolinio valdiklio. ● Įjungiamas AUTOMATIC (automatinis) režimas, iš anksto nustatyta 24°C temperatūra ir automatinis ventiliatoriaus greitis.

13 AUTOMATINIO ATSTATYMO NAUDOJIMAS

Norint automatiškai atstatyti oro kondicionieriaus nustatymus po maitinimo nutrūkimo (prietaiso maitinimas turi būti įjungtas). Nustatymas

1. Paspauskite ir 3 sekundes palaikykite ant vidaus prietaiso esantį

mygtuką RESET (atstatyti), kad operaciją nustatytumėte. (pasigirs 3 pyptelėjimai ir OPERATION (veikimas) lemputė 5 sekundes mirksės po 5 kartus per sekundę)

2. Paspauskite ir 3 sekundes palaikykite ant vidaus prietaiso esantį

mygtuką RESET (atstatyti), kad operaciją atšauktumėte. (pasigirs 3 pyptelėjimai, bet lemputė OPERATION (veikimas) nemirksės)

• Jei nustatyti įjungimo ir išjungimo laikmačiai, AUTO RESTART OPERATION (automatinio veikimo atkūrimo) funkcija neveiks.

1. Trijų minučių apsaugos funkcija: skirta apsaugoti, kad prietaisas

3 minutes neįsijungtų, kai yra netikėtai paleidžiamas iš naujo arba įjungiamas.

2. Pašildymo naudojimas: Prieš įjungdami šilto oro leiskite įrenginiui 5

3. Šilto oro valdymas: kai patalpos temperatūra pasiekia nustatytą lygį,

ventiliatoriaus greitis automatiškai sumažinamas ir išorinis prietaisas sustabdomas.

4. Automatinis atitirpdymas: veikiant automatiniam atitirpdymui

ventiliatoriai sustos.

5. Šildymo galia: šiluma sugeriama iš lauko ir išleidžiama į kambarį. Kai

lauko temperatūra per žema, naudokite kitą rekomenduojamą šildymo prietaisą kartu su oro kondicionieriumi.

6. Atsižvelkite į sniegą: parinkite lauko prietaisui tokią vietą, kurioje ant jo

nebus pustomas sniegas, nesikaups lapai ar kitos sezoninės atliekos.

7. Veikiant prietaisui gali atsirasti silpnas traškėjimo garsas. Tai normalu,

nes šį garsą gali sukelti besiplečiantis arba besitraukiantis plastikas. Pastaba: 2 elementai iš 6 šildymo modeliui Oro kondicionieriaus eksploatavimo sąlygos Temp. Lemputės šviečia 50 % ryškumu.

● Esant poreikiui, vidaus prietaisą ir nuotolinį valdiklį valykite drėgna šluoste. ● Nenaudokite benzino, skiediklio, šveičiamųjų miltelių ar chemiškai apdorotos šluostės. Oro filtrai

10 LAIKMAČIO NAUDOJIMAS

Paspauskite nustatymus. Visų pirma, išjunkite grandinės pertraukiklį. Vidaus prietaisas ir nuotolinis valdiklis : Paleiskite ir sustabdykite veikimą. Pastaba: Aušinimas: nustatyta temperatūra 2 valandas automatiškai didės po 1 laipsnį per valandą (maks. 2 laipsnių padidėjimas). Šildymui nustatyta temperatūra mažės.

(TIK AUŠINANT IR SAUSINANT ORĄ) Naudojimas Šildymas Aušinimas Džiovinimas Lauko temperatūra Kambario temperatūra –15°C ~ 24°C –15°C ~ 46°C –15°C ~ 46°C Mažiau kaip 28°C 21°C ~ 32°C 17°C ~ 32°C 17 TRIKČIŲ ŠALINIMAS (KONTROLINIS SĄRAŠAS) Aušinama arba šildoma neįprastai silpnai. Prietaisas neveikia. ● Išjungtas pagrindinis maitinimo jungiklis. ● Grandinės pertraukiklis įjungtas maitinimui atjungti. ● Elektros srovės nutraukimas ● Nustatytas įjungimo laikmatis.

Filtrai užsikimšę dulkėmis. Netinkamai nustatyta temperatūra. Atidaryti langai arba durys. Užblokuotos išorės prietaiso oro įsiurbimo arba išleidimo angos. ● Per mažas ventiliatoriaus greitis. ● Prietaisas veikia FAN (ventiliatoriaus) arba DRY (džiovinimo) režimu.

18 NUOTOLINIO VALDIKIO A-B PARINKIMAS

Norint atskirti nuotolinius valdiklius kiekvienam vidaus prietaisui, jei šalia yra sumontuoti 2 oro kondicionieriai. B nuotolinio valdiklio nustatymas.

1. Paspauskite mygtuką RESET (atstatyti) ant vidaus prietaiso, kad

įjungtumėte oro kondicionierių.

2. Nukreipkite nuotolinį valdikį į vidaus prietaisą.

3. Pieštuko galiuku paspauskite ir palaikykite nuotolinio valdiklio

mygtuką paspauskite mygtuką

, paspauskite . Ekrane pasirodys „B“, „00“ išnyks ir oro kondicionierius išsijungs. B nuotolinis valdiklis įrašytas į atmintį. (2 pav.) Pastaba: 1. Tą patį pakartokite, jei norite nustatyti, kad nuotolinis valdiklis būtų A.

2. A nuotolinis valdiklis neturi „A“ rodinio.

3. Numatytasis gamyklinis nuotolinis valdiklis yra A.

Siekiant išvengti dėl drėgmės vidaus prietaise susidarančio blogo kvapo.

1. Prietaisui veikiant aušinimo arba džiovinimo režimu paspaudus

mygtuką , ventiliatorius toliau veiks 30 minučių ir po jų automatiškai išsijungs. Taip sumažinsite drėgmę vidaus prietaise.

2. Norėdami prietaisą išjungti iš karto, dar 2 kartus per 30 sekundžių
