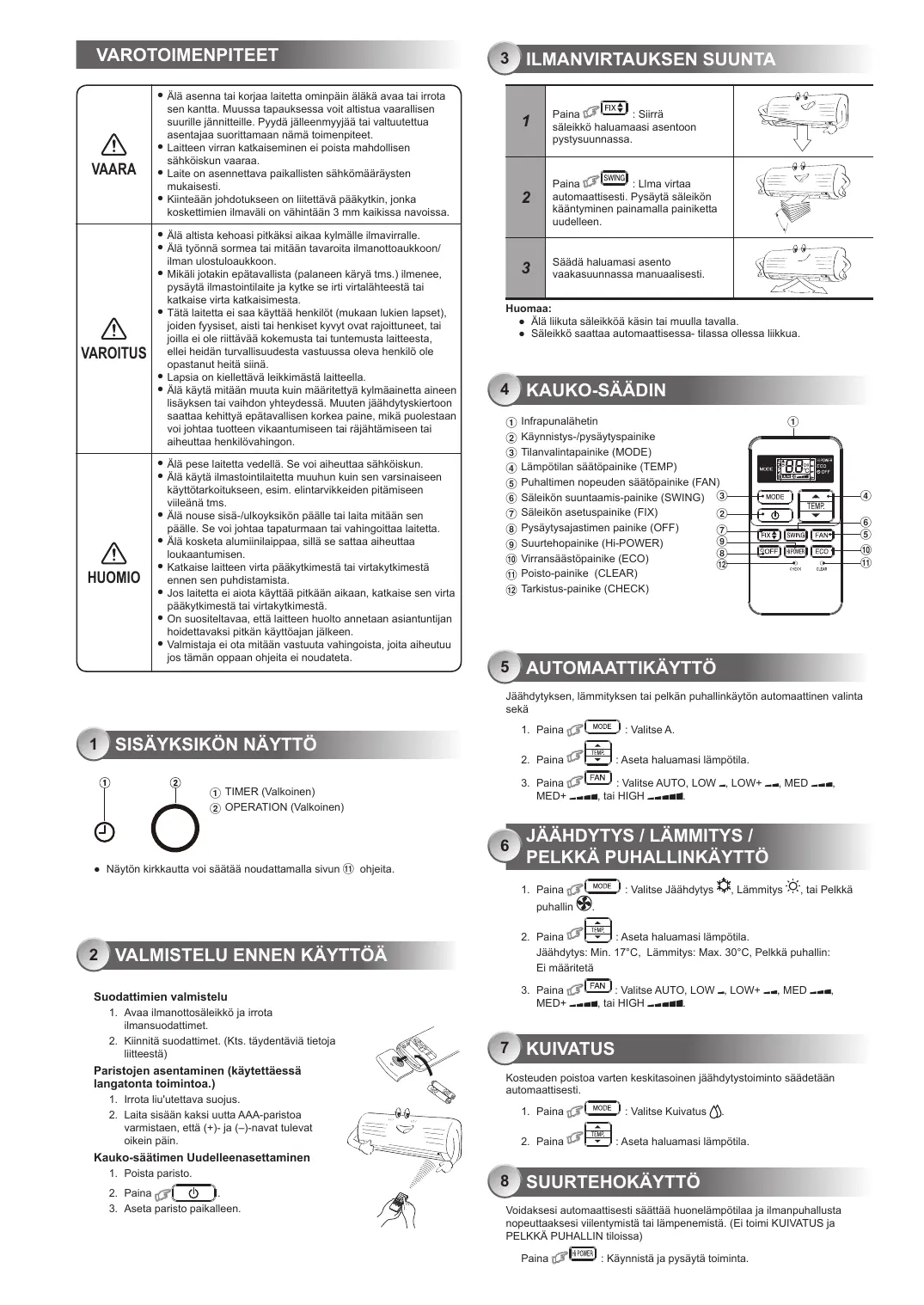

VAARA	Älå asenna tai korjaa laitetta ominpän aläkä avaa tai irrota sen kanta. Muussa tapaukssena voit altistua vaarallisen suurille jännitteille. Pyyda jalleenmyjää tai valtutettua asentajaa suorittamaan nämä toimenpiteet. Laitteen virran katkaiseminen ei poista mahdollen sähköiskun vaaraa. Laite on asennettava paikallisten sähkömaäräysten mukaisesti. Kiinteään johdotukseen on liitettävä päkytkin, jonka koskettiumien ilmaväli on vähintään 3 mm kaikissa navoissa.
VAROITUS	Älå allista kehoasi pitkäksi aiqaa kylmälle ilmavirralle. Älå työnnà sormea tai mitään tavaroita ilmanottoaukkoon/ ilman ulostuloaukkoon. Mikäli jolaktin epatavallista (palaneen käryä tms.) ilmenee, pysäytä ilmastointiläite ja kytke se irti virtalähteestä tai katkaisevirta kkataisimesta. Tätä laitetta ei saa kättää henkilöt (mukaan lukien lapset), joiden fyysiset, aïsti tai henkitet kyvyt oval rajaütteneet, tai joilla ei ole riittäväkokemusta tai tuntemusta laitteesta, elleidüh ranvullisuudesta vastuussa oleva henkilö ole opastanut heita sinä. Lapsia on kiellettävä leikkimastä laitteella. Älå käytä mitään muuta kuin märäritetty kylmaainetta aineen lisäyksen tai vahdon yhtyeddass. Muuten jäähdytskiertoon saattaa kehittyä epatavallisen korkea paine, mikä puolestaan voi johtaa tuoteen vikaantumiseen tai räjähtämisen tai aiheuttaa henkilövahingon.
HUOMIO	Älå peselaitetta vedellä. Se voi aiheuttaa sähköiskun. Älå käytä ilmastointilaitetta muuhun kuiin sen varsinaiseen kättötarkoitukseen, esim. elintarvikkeiden pitämseen viileänä tms. Älå nouse sisä-/ulkoyksikön päläle tai laita mitään sen pälä. Se voi johtaa tapaturmaan tai vahingoittaa laittecta. Älå kosketa aluminilaippaa, sillä se sattaa aiheuttaa loukaantumisen. Katkaise laitetta virta päkytkimestä tai virtakykimestaennen sen puhidistemista. Jos laitetta ei aiota kättää pütkään aikaan, katkaise sen virta päkytkimesta tai virtakykimesta. On suosittelvaa, etta laitetten huelto anetaan asiantuntijan hoidettavaksisi pitkän kättöjan jälkeen. Valmistaja ei ota mitään vastuuta vahingoista, joita aiheutuu jos tãmn oppaan ohjetae i noudateta.

1 SISÄYKSIKÖN NÄYTTO

① TIMER (Valkoinen)
② OPERATION (Valko

• Nayton kirkkautta voi saataa noudattamalla sivun ⑪ ohjeita.

2 VALMISTELU ENNEN KÄYTTÖA

Suodattimien valmistelu

1. Avaan imano'tosaleikko ja irrotta ilmansuodatimt.
2. Kiinittā suodattimet. (Kts. tāydentāvī tiejoj liitteesta)

Paristojen asentaminen (käytettaessä langatota toiminta.)

1. Irrota liu'utettava suojus.
2. Laita sisään kaksi uutta AAA-paristoa varmistaen, etta (+)- ja (-)-navat tulevat oikeinpain.

Kauko-saätimen Uudelleenasettaminen

1. Poista paristo.
2. Paina
3. Aseta paristo paikalleen.

3 ILMANVIRTAUKSEN SUUNTA

1	Paina FIXΔ : Siirrä sälleikkö haluamaasi asentoon pystysuunnassa.
2	Paina SWING : Llma virtaa automaattisesti. Pysäytä sälleikkon käantyminen painamalla painiketta uudelleen.
3	Sädä haluamasi asento vaakasuunnassa manuaalisesti.

Huomaa:

• Alä liikuta säleikkoä kasin tai muulla ravalla.
• Säleikkö saattaa automaattisessa- tilassa ollessa liikkua.

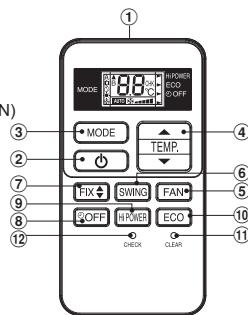

4 KAUKO-SÄÄDIN

(1) Infrapunalahetin
2 Kännistys-/pysäytyspainike
③ Tilanvalintapainike (MODE)
4 Lampotilan saatopainike (TEMP)
(5) Puhaltimen nopeuden säätöpainike (FAN)
(6) Säleikön suuntaamis-painike (SWING)
⑦ Saleikonasetuspainike(FIX)
⑧ Pysahtysajastimen painike (OFF)
9 Suurtehopainike (Hi-POWER)
10 Virransästöpainike (ECO)
⑪ Poisto-painike (CLEAR)
(12) Tarkistus-painike (CHECK)

5 AUTOMAATTIKÄYTTO

Jäahdytyksen, lammityksen tai pelkān puhallinkayton automaattinen valinta seka

1. Paina MODE : Valitse A.
2. Paina : Aseta haluamasi lampotila.
3. Paina FAN : Valitse AUTO, LOW-, LOW+, MED-, MED+, tai HIGH

6 JAAHDYTYS / LAMMITYS / PELKKÄ PUHALLINKÄYTTO

1. Paina MODE : Valitse Jaahdytys , Lammitys , tai Pelkkä puhallin
2. Paina TEMUR: Aseta haluamasi lampotila. Jaahdytys: Min. 17^ Lammitys:Max. 30^ Pelkkpuhallin: Ei mairitetata
3. Paina FAN : Valitse AUTO, LOW-, LOW+, MED-, MED+ , tai HIGH

7 KUIVATUS

Kosteudens poistoa varten keskitasoen jaahdytstoiminto saadetaan automahtiesit.

1. Paina MODE : Valitse Kuivatus
2. Paina : Aseta haluamasi lamptila.

8 SUURTEHOKÄYTTO

Voidaksesi automaattisesti sàttä huanelampötilaa ji ilmanpuhallusta nopeutkaaksi si villentymista tai lampenemistä. (Ei toimi KUIVATUS ja PELKKA PUHALLIN tiolissa)

Paina HiPOWER: Kännistä ja pysäytä toiminta.

Voidaksesi automaistesti saahtua honnelampotila ja saaasta energiankulutista (Ei tomi KUIVATUS ja PELKKA PUHALLIN Tiloisa)

: Kaynnista ja pysayta toimnta.

Huomaa: Vileentäminen: Asetettu lampötila nousee automaattisesti yhdellä asteella tunnissa kahden tunnin ajan (enintään kahden asteen verran). Lammittäessä asetettu lampötila vastaavasti alenee yhdellä asteella tunnissa.

10 AJASTINKÄYTTO

Aseta ajastin ilmastointilaitteen kaydessä.

Käynnistys- asettaminen
1	Aseta ajastimen OFF-asetukset painamalla 05OFF.
2	Valitse haluttu OFF-ajastin painamalla TEMR. (0.5 - 12 hrs)
3	Paina 05OFF asettaaksesi OFF ajastuksen.
4	Paina 05OFF uudelleen peruuttaaksesi OFF ajastuksen.

11 NÄYTÖN LAMPUN KIRKKAUDEN SÄÄTÖ

Nayton lampun kirkkauden saatō tai sammuttaminen:

1. Pida FAN -painiketta painettuna 3 sekunnin ajan, kunnes kirkkaustaso (d0, d1, d2 tai d3) nakyy kaukosaatimen LCD-naytossa. Vapauta painike.

2. Painikkeita Rise tai painamalla voit saataa

kirkkauden 4 eri tasolle.

Kaukosäätmen LCD-näytö	Näytö toimintatila	Kirkkaus
d3	Lamppu palaa tãydellã kirkkaudella.	100%
d2	Lamppu palaa 50 %:n kirkkaudella.	50%
d1	Lamppu palaa 50 %:n kirkkaudella ja toimtolampu on smmutettuna.	50%
d0	Kaikki lamput on smmututtu.	Kaikki smmututtu

• Tilojen d'ja d'esimerkeissä lamppu sytty 5 sekunnin ajaksi ennen kuin se sammu.

12 TILAPÄINEN KÄYTTÖ

Jos kaukosaaadin on kadoksissa tai sen paristot oat tvhjentyneet

Laite voidaan kaynistaa tai pysisyta ilman kaukosaaddita painmalla RESET-painketta.
AUTOMAATTINEN-toiminta on tehdasasetuksaena, eisiasetetu lampoila on 24^ Puhallin-toiminan tehdasasetuksaena on automaattinen nopeus.

13AUTOMAATTINENUUDELLEENKÄYNNISTYS

Imlstoitialaite käyninstyty auattaisesti uudeelen sahkökatkon jälkeen (Laitteen virran on olta väpaali sähkökatkon sattuessa.)

Asetus

1. Paina ja pida alaspainettuna sisäyksikön RESET-painiketta 3 sekunn anjan. (Kuulet 3 piippausta ja TOIMINTA valor vilkkuu 5 kertaa/sekunti viiden sekunn anjan)
2. Paina ja pida alaspainettuna sisayksikon RESET-painiketta 3 sekunnin ajan kumotaksesi toiminto. (Kuulet 3 piippausta mutta TOIMINTA valo ei vilku)
   Jos ajastin PAALLA tai POIS assetetaan, ei AUTOMAATTINEN UUDELLENKEKAYNINTSYs aktivodu.

ITSEPUHDDISTUSTOIMINTO (VAIN JAAHDYTS-JA KUVAKÄYTTO)

Sisayskikkon keraantván rosteuden aiheuttamahan pahun hajun vaillamiseks.

1. Jos -painiketta painetaan kerran "jäahdyts"- tai "kuivatuskayton" aikana, puhallin toimii viel 30 minuutin ajan, minka jälkeen se kytektyty automaattisesti pois pälta. Näin varmistetaan kosteeden vaheneminen sisiyskösasta.
2. Pysayta laite valittomasti painamalla yli 2 sekuntia 30 sekunnin kuluessa.

Katkaise ensin laitteen virta virtakatkaisimesta.

Sisayksikkö ja kaukosaadin

• Puhdista sisayksikko ja kaukosään tarvittaessa kostealla liinalla.
  Aia kayta bensiini, tinneria, puhdistusjauhetta tai kemialisiesti kasieltetya puhdistuslinnaa.

IImansuodattimet

Puhdista laite kahden viikon valein.

1. Avaa ilmanottosaleikkö.
2. Irrota ijmansuodattimet.
3. Imuroi tai pese ja kuivaa ne.
4. Aseta ilmansuodattimet takaisin paikalleen ja sulje ilmanottosaleikkö.

16 TOIMINTA JA SUORITUSKYKY

1. Kolmen minuutin sujoaistoiminto: Laite aktivoituu kolmen minuutin vivoellä, kun se käynistetään uudelteen tai kytketaan paalä akillisesti.
2. Eslammstitvoistoimin: Laetitta eslammitetaa viden minuutin ajan annen laemmityimnonn kayninstymista.
3. Lampiman ilman saató: Kun huoneenlampotila saavuttaa asetetun lampotilan, puhaltimen nopeus hidastuu automaattisesti ja ukloyksikko psahty.
4. Automaattinen sulatus: Puhaltimet pysahtyvat sulatuksen ajaksi.
5. Lammitysteho: Lampö absorboida an kloolmasta ja se vapautu huonetiloin. Hun kolkompätila on lian matala, on käytettäva muuta susoiitelu lammityslaatety hddessa ilmastointilaitteen kanssa.
6. Estä lumen keraantyminen ulkoyksikön pälle: Valitse ulkoyskölle sellainen paikkä, jossa sen pälle ei päase keraantymän lunta, puista pudonneita lehtä tai vastaavaa
7. Laiteesta saattaa kuula vahia statinaa sen toiminnan aikana. Tama on normalia, silla aani alheutuu muovin lajentumisesta tai supistumisesta. Huomaa: kohdat 2-6 koskevat lammitysmallia.

Ilmastointilaitteen kaytoloosuheet

Temp. Käytö	Ulkolämpötila	Huoneen Lämpötila
Lammitys	-15°C ~ 24°C	Alle 28°C
Jähdyts	-15°C ~ 46°C	21°C ~ 32°C
Kuivatus	-15°C ~ 46°C	17°C ~ 32°C

17 VIANETSINTÄ (TARKISTETTAVAT SEIKAT)

Laite ei toimi.	Laitteen päävirtakytkin on off- asennossa.
• Jäähdytksen tai lammityksen teho on heikko. • Laitteen virransyöttl on katkaistu virrankatkaisimesta. • Viransyöttl on katkennut (esim. sahkökatko). • Käynnistysajastin on asetettu.	• Poly on tutkinut suodattimet. • Lämpötilaa ei ole asetettu oikein. • Ikkuna tai ovi on auki. • Ulloyksikön ilmanottoaukko tai ilman ulostuloaukko on tutkeutunut. • Puhaltimen noopeus on liian hidas. • Käytötila on FAN tai DRY.

18) KAUKOSÄÄTIMEN A-B VALINTA

Nain voit kayttaa samaa koukaadinta eriksen kehaden toistensa laheysydessa sijaitevan ilmastointilaiteen kansea.

Kaukosaaatimen B-asetus

1. Paina sisayksikon RESET-painiketta käynnistäksesi ilmastointilaite.
2. Suunta kauko-saadin sisayksikkoo kohti.

3. Paina ja pida kauko-saatimen oCHECK -painiketta kynan kärjen avulla. "00" tulee nakyviin ruudulle. (Kuva ①)

4. Samalla kun poinatmode -painiketta, paina CHECK.B"tulee nakyvin ja "00" katoaa. Ilmastointlaite sommuu. Kauko-ohjaimen B-asetus tallentuu muistin. (Kuva 2)

Huomaa: 1. Toimi yllä esitetyllä tavalla asettaaksesi kaukosaädin A-tilaan.

1. Kauko-saatimen A-asetuksen "A" ei tule nakyviin.
2. Kauko-saatimen tehdasasetus on A.
