Marque	TOSHIBA
Modèle	RAS-5M34S3AV-E
Type de produit	Climatiseur split mural réversible
Modes de fonctionnement	Automatique, Refroidissement, Chauffage, Ventilation seule, Déshumidification
Fonctions spéciales	Hi-POWER, ECO, Minuterie marche/arrêt, Redémarrage automatique, Nettoyage automatique
Télécommande	Avec afficheur LCD, réglage de la luminosité (4 niveaux)
Contrôle du volet de soufflage	Fixe (FIX) ou balayage automatique (SWING)
Température de refroidissement	Intérieur : 21-32°C, Extérieur : -15-46°C
Température de chauffage	Intérieur : <28°C, Extérieur : -15-24°C
Température de déshumidification	Intérieur : 17-32°C, Extérieur : -15-46°C
Alimentation	230 V / 50 Hz
Protection	Fonction de protection de 3 minutes, préchauffage, dégivrage automatique
Filtres	Lavables, nettoyage toutes les 2 semaines
Entretien	Ne pas utiliser de benzène, térébenthine ou produits abrasifs

FOIRE AUX QUESTIONS - RAS-5M34S3AV-E TOSHIBA

Comment régler la température ?

Appuyez sur la touche TEMP de la télécommande pour augmenter ou diminuer la température souhaitée. En mode refroidissement, la température minimale est de 17°C ; en mode chauffage, la maximale est de 30°C.

Comment utiliser la minuterie ?

Pour programmer l'arrêt, appuyez sur la touche OFF, puis réglez le temps avec TRIE (0,5 à 12 heures) et validez avec OFF. Pour annuler, appuyez à nouveau sur OFF.

Comment nettoyer les filtres ?

Ouvrez la grille d'entrée d'air, retirez les filtres, nettoyez-les à l'aspirateur ou à l'eau, laissez sécher, puis remettez-les en place. Effectuez cette opération toutes les deux semaines.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'interrupteur principal est activé, que le disjoncteur n'a pas sauté, que l'alimentation électrique est présente et que la minuterie ON n'est pas programmée.

Comment activer le mode ECO ?

Appuyez sur la touche ECO de la télécommande. Ce mode ajuste automatiquement la température pour économiser l'énergie : en refroidissement, elle augmente de 1°C par heure pendant 2 heures ; en chauffage, elle diminue.

Comment régler la direction du flux d'air ?

Utilisez la touche FIX pour bloquer le volet dans une direction fixe, ou SWING pour un balayage automatique. Le réglage latéral se fait manuellement.

Pourquoi l'appareil ne refroidit-il pas suffisamment ?

Vérifiez si les filtres sont encrassés, si les fenêtres ou portes sont ouvertes, si l'entrée ou la sortie d'air de l'unité extérieure est obstruée, ou si la vitesse du ventilateur est trop faible.

Comment réinitialiser la télécommande ?

Retirez la pile et appuyez sur le bouton RESET de l'unité intérieure pendant 3 secondes pour réinitialiser la télécommande. Pour changer le code, suivez la procédure avec la touche CHECK et MODE.

Que signifie le clignotement du voyant OPERATION ?

Un clignotement rapide (5 fois/seconde) après avoir maintenu la touche RESET indique que le mode de redémarrage automatique est annulé. En fonctionnement normal, un clignotement peut signaler une anomalie.

Le climatiseur peut-il chauffer par temps très froid ?

Oui, l'appareil peut chauffer jusqu'à une température extérieure de -15°C. Cependant, si la température extérieure est très basse, la capacité de chauffage diminue ; il est conseillé d'utiliser un chauffage d'appoint.

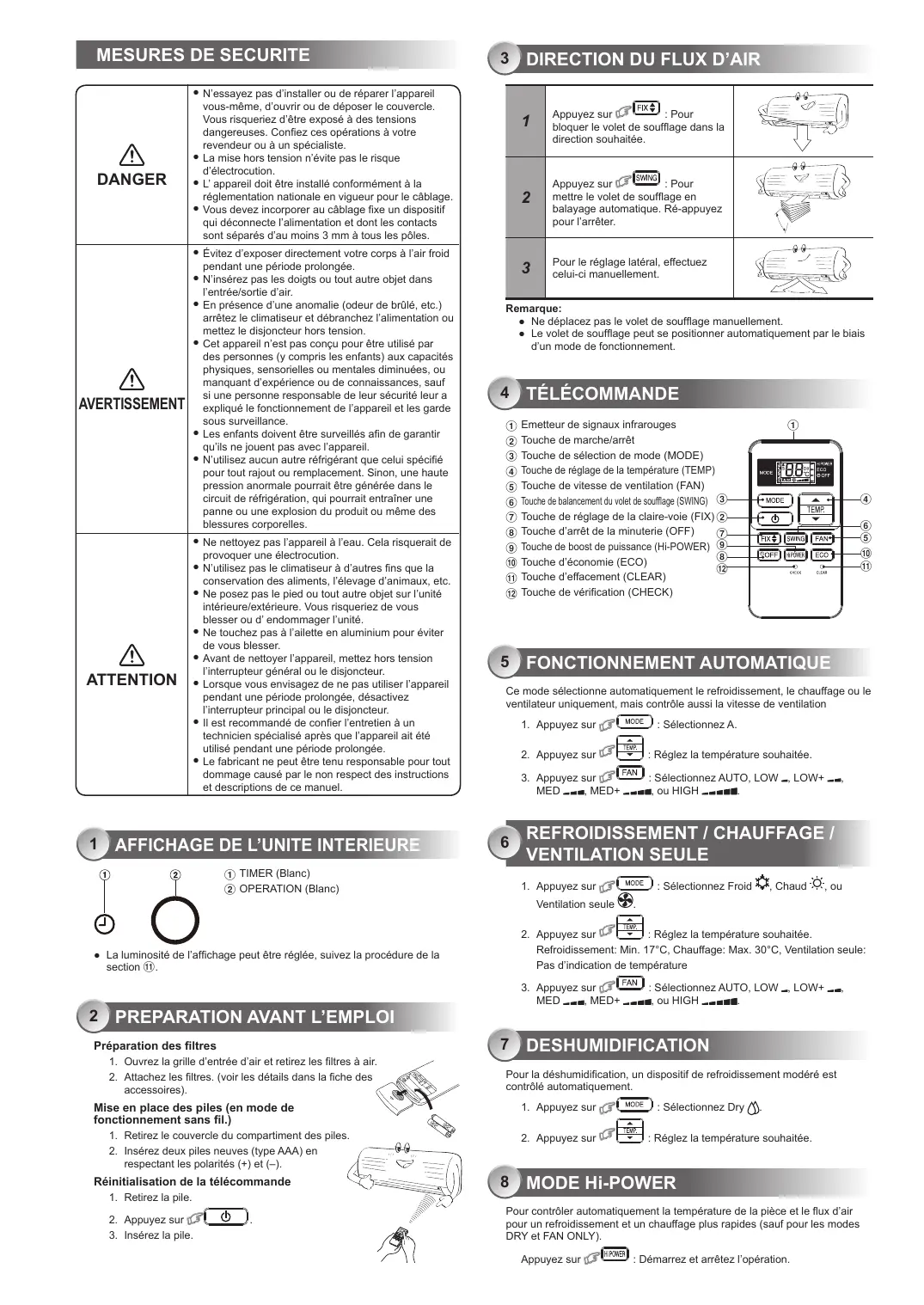

MODE D'EMPLOI RAS-5M34S3AV-E TOSHIBA

• La luminosité de l'affichage peut être régulée, suivez la procédure de la section ⑪.

Préparation des filtres

1. Ouvrez la grille d'entrée d'air et retirez les filtres à air.
2. Attachez les filtres. (voir les détails dans la fiche des accessoires).

Mise en place des piles (en mode de fonctionnement sans fil.)

1. Retirez le couvercle du compartiment des piles.
2. Insérez deux piles neuves (type AAA) en respectant les polarités (+) et (-).

Réinitialisation de la télécommande

1. Retirez la pile.
2. Appuyez sur
3. Insérez la pile.

1	Appuyez sur FFX : Pour bloquer le volet de soufflage dans la direction souhaitée.
2	Appuyez sur SWING : Pourmettre le volet de soufflage en balayage automatique. Ré-appuyez pour l'arrête.
3	Pour le réglage latéral, effectez celui-ci manuellement.

Remarque:

• Ne déplacez pas le volet de soufflage manuellement. Le volet de soufflage peut se positionner automatiquement par le biais d'un mode de fonctionnement.

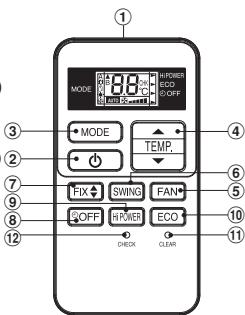

4 Télécommande

① Émetteur de signaux infrarouges (2) Touche de marche/arrêt (3) Touche de sélection de mode (MODE) ④ Touche de réglage de la température (TEMP) (5) Touche de vitesse de ventilation (FAN) ⑥ Touche de balancement du volet de soufflage (SWING) ⑦ Touche de réglage de la claire-voie (FIX) (8) Touche d'arrêt de la minuterie (OFF) (9) Touche de boost de puissance (Hi-POWER) 10 Touche d'économie (ECO) (1) Touche d'effacement (CLEAR) 12 Touche de vérification (CHECK)

Fonctionnement automatique

Ce mode sélectionne automatiquement le refroidissement, le chiffage ou le ventilateur uniquement, mais contrôle aussi la vitesse de ventilation

1. Appuyez sur

Sélectionnez A.

1. Appuyez sur

Réglez la température souhaitée.

1. Appuyez sur

Sélectionnez AUTO, LOW-, LOW+

MED-, MED+ ou HIGH

Refroidissement / chauffage / ventilation seule

1. Appuyez sur

: Sélectionnez Froid Chaud ou

Ventilation seule

1. Appuyez sur

Réglez la température souhaitée.

Refroidissement: Min. 17°C, Chauffage: Max. 30°C, Ventilation seule: Pas d'indication de température

1. Appuyez sur

Sélectionnez AUTO LOW-LOW+

MEDMED

+ou HIGH

Deshumidification

Pour la déshumidification, un dispositif de refroidissement modéré est contrôle automatique.

1. Appuyez sur

Sélectionnez Dry

1. Anywhere on the

Réglez la température souhaitée.

Mode Hi-POWER

Pour le contrôle automatique de la température de la pièce et du flux d'air pour un refroidissement et un chauffage plus rapides (sauf pour les modes DRY et FAN ONLY).

Appuyez sur HiP

Démarrez et arrêtez l'opération.

Pour contrôler automatiquement les économies d'énergie d'une pièce (sauf pour les modes DRY et FAN ONLY)

Appuyez sur Eco : Démarrez et arrêtez l'opération.

Remarque: Mode refroidissement; la température définie augmentera automatiquement d'1 degré/heure pendant 2 heures (2 degrés d'augmentation maximum). Pour le mode chauffage, la température définie diminuera.

10 Fonctionnement de la minuterie

Régler la minuterie lorsque le climatiseur est en fonctionnement.

Réglage de la mise en arrêt de la miniterie
1	Appuyez sur ①OFF pour entraîr dans le réglage de mise à l'arrêt de la miniterie
2	Appuyez sur ②TRIE pour sélectionner le temps d'arrêt de la miniterie (0,5-12 heures)
3	Appuyez sur ③OFF pour activer la mise à l'arrêt de la miniterie.
4	Appuyez une nouvelle fois sur ④OFF pour annuler la mise à l'arrêt de la miniterie.

Pour diminuer la luminosité de la lampe d'affichage ou la désactiver.

1. Maintenez la touche FAN enfoncée pendant 3 secondes jusqu'à ce que le niveau de luminosité (d0, d1, d2 ou d3) s'affiche sur l'afficheur LCD de la télécommande, puis relâchez la touche.
2. Appuyez sur Monter en 4 niveaux. Diminuer pour régler la luminosité

Afficheur LCD de la télékommande	Affichage de l'opération	Luminosité
d3	La lampe s'éclaire à pleine luminosité.	100%
d2	La lampe s'éclaire à une luminosité de 50%.	50%
d1	La lampe s'éclaire à une luminosité de 50% et la lampe de fonctionnement est désactivée.	50%
d0	Toutes les lampes sont désactivées.	Toutes désactivées

• Dans les exemples d'ét d'u, la lampe s'éclaire pendant 5 secondes avant de s'éteindre.

12 Fonctionnement temporaire

Utilisez ce mode quand les piles de la télécommande sont à plat ou que la télécommande est mal positionnée.

L'appui de la touche RESET permet de démarrer et d'arrêter l'appareil sans utiliser la télécommande. - Le mode de fonctionnement est réglé sur AUTOMATIC, la température prédictée est de 24°C et le mode de fonctionnement du ventilateur est réglé sur vitesse automatique.

Cette fonction redémarrage automatiquement le climatiseur après une panne secteur (à condition que l'appareil soit sous tension).

Réglage

1. Maintenez la touche RESET de l'unité interieure enfoncée pendant trois secondes pour annuler le mode. (On entend 3 bips et l'indicateur OPERATION clignote 5 fois/seconde pendant 5 secondes).
2. Maintenez la touche RESET de l'unité interieure enfoncée pendant 3 secondes pour annuler le mode. (On entend 3 bips mais l'indicateur OPERATION ne clignote pas)
3. Si le minuteur de marche (ON) ou d'arrêt (OFF) est sélectionné, la OPÉRATION DE REDEMARRAGE AUTOMATIQUE n'est pas activée.

14 Operation de nettoyage automatique (MODES FROID et deshumidification seulement)

Ce mode évite les mauvaises odeurs dégagées par l'humidité présente dans l'unité intérieure.

1. Si vous appuyez une fois sur la touche en mode "Froid" ou "Déshumidification", le ventilateur continue de tourner pendant 30 minutes supplémentaires, puis s'arrête automatiquement. Cela réduit l'humidité accumulée dans l'unité intérieure.
2. Pour arrêter immédiatement l'unité, appuyez 2 fois de plus sur dans les 30 secondes.

Commencez par permettre le disjoncteur hors tension.

Unité interieure et télécommande

• Nettoyez l'unité intérieure et la télécommande avec un chiffon humide quand cela s'avère nécessaire.
• N'utiliez pas de benzène, de térébentine, de poudre de polissage ou un chiffon chimique.

Filtres à air

Nettoyez-les toutes les 2 semaines.

1. Ouvrez la grille d'admission d'air.
2. Retirez les filtres à air.
3. Aspirez-les ou lavez-les puis laissez-les sécher.
4. Réinstallez les filtres à air et fermez la grille d'admission d'air.

16 Fonctions et performances

1. Fonction de protection de trois minutes: Cette fonction empêche l'appareil de fonctionner pendant 3 minutes environ en cas de remise en marche immédiate après un arrêt de l'appareil.
2. Fonction de préchauffage: Préchauffe l'appareil pendant 5 minutes avant de souffler de l'air chaud.
3. Commande d'air chaud: Quand la température ambiant atteint la température définie, la vitesse du ventilateur est automatiquement réduite et l'unité extérieure est arrêtée.
4. Déglacage automatique: Les ventilateurs s'arrêtent pendant le dégivrage.
5. Capacité de chauffage: La chaleur est absorbée de l'extérieur et libérée dans la pièce. Quand la température extérieure est insuffisante, il est recommandé d'utiliser un autre appareil de chauffage associé au climatiseur.
6. Conseils pour éviter les accumulations de neige: Choisissez pour l'unité extérieure un emplacement qui n'est pas exposé aux flocons de neige, et à l'accumulation de feuilles ou autres débris saisonniers.
7. Quelques faibles sons de craquement peuvent se faire entendre pendant le fonctionnement de l'appareil. Ceci est normal car ces craquements peuvent être provoqués par l'expansion/la contraction du plastique.

Remarque: Les points 2 à 6 s'appliquent aux modèles réversibles.

Conditions de fonctionnement du climatiseur

Temp. Mode de fonctionnement	Température extérieure	Température Intérieure
Chauffage	-15°C ~ 24°C	Moins de 28°C
Refroidissement	-15°C ~ 46°C	21°C ~ 32°C
Déshumidification	-15°C ~ 46°C	17°C ~ 32°C

17 Depannage (elements a verifier)

L'appareil ne fonctionne pas.	Le refroidissement ou le chauffage est anormalement lent.
• L'interrupteur d'alimentation principal est hors tension. • Le disjoncteur est activé pour couper l'alimentation. • L'alimentation électrique est coupée. • La minuterie ON est réglée.	• Les filtres sont encrassés. • La température n'a pas été réalisée correctement. • Les fenêtres ou les portes sont ouvertes. • L'entrée ou la sortie d'air de l'unité extérieur est obstruée. • La vitesse du ventilateur est trop lente. • Le mode de fonctionnement FAN ou DRY est activé.

Pour désigner l'utilisation de la télécommande pour chaque unité intérieure dans le cas où 2 climatisateurs sont installés à proximité.

Réglage b de la télécommande.

1. Appuyez sur la touche RESET de l'unité intérieure pour mettre le climatiseur en marche.
2. Pointez la télécommande en direction de l'unité intérieure.
3. Maintenez la touche CHECK de la télécommande enfoncée avec la pointe d'un stylo. "00" apparait sur l'affichage. (Image ①)
4. Appuyez sur la touche MODE sans relâcher la touche CHECK. "B" apparait sur l'affiche. "00" disparait et le climatiseur s'arrête. La télécommande B est mémorisée. (Image ②)

Remarque: 1. Répétez les étapes ci-dessus pour réinitialiser la télécommande en A.

1. La télécommande A n'a pas d'affichage "A".
2. Le réglage par défaut d'usine de la télécommande est A.

① TIMER (Blanche) ② OPERATION (Blanche)
