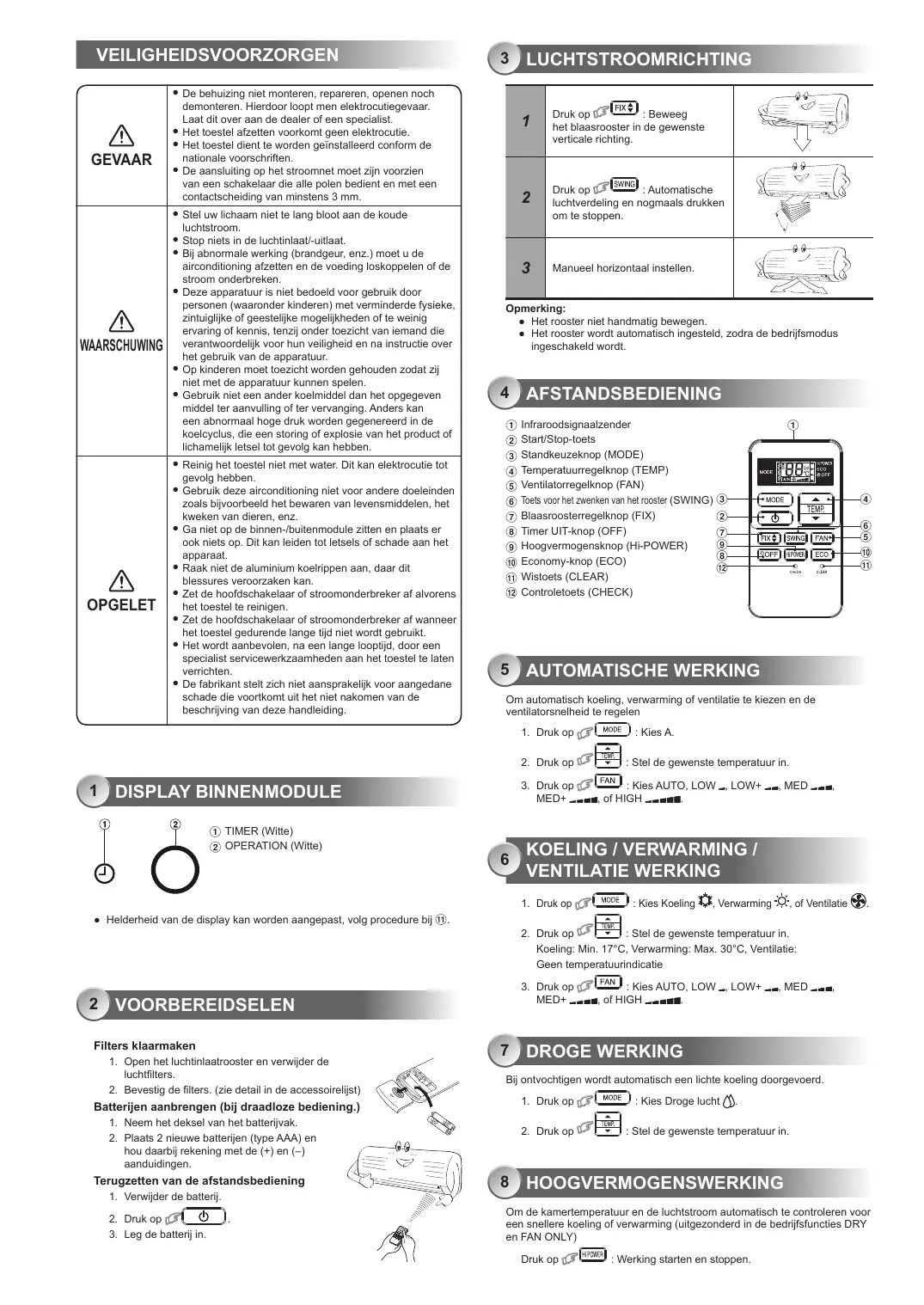

GEBRUIKSAANWIJZING RAS-5M34S3AV-E TOSHIBA

GEVAAR	·De behuizing Niet monteren, repareren, openen noch demonteren. Hierdoor loopt men elektrocutiegevaar. Laat dit over aan de dealer of een specialist. ·Het toestel afzetten voorkomt geen elektrocutie. ·Het toestel dient te worden geinstalleerd conform de nationale voerschriften. ·De aansluiting op het stroomnet要去ন voorzien van een schakelaar die alle polen bedient en met een contactscheiding van minstens 3 mm.
WAARSCHUWING	·Stel uw lichaam Niet te lang bloot aan de koude luchtstroom. ·Stop niets in de luchtinlaat/-uitlaat. ·Bij abnormale werkung (brandgeur, enz.)要去 u de airconditioning afzetten en de voeding loskoppelen of de stroom onderbreken. ·Deze apparatuur is Niet bedoeldoor gebruik door Personen (waaronder kinderen) met verminderde fysielse, zintuiglijke of geestelijke möglichkheden of te weinig ervaring of kennis, tenzij onder toezicht van iemand die verantwoordelijk voor hun veilighheid en na instructie over het gebruik van de apparatuur. ·Op kinderen要去zicht worden gezogenen zodate ijnet met de apparatuur kannen spelen. ·Gebruik Niet een ander koelmiddel dan het opgegeven middel ter aanvulling of ter verranging. Anders kan een abnormaal hoch druk worden gegenereerd in de koelcyclus, die een storing of explosie van het product of lichamelijk letsel tot gevolg kan hebben.
OPGELET	·Reinig het toestel Niet met water. Dit kan elektrocutie tot gevolg hebben. ·Gebruik deze airconditioning Niet voor andere doeleinden zoals bijvoorbeeld hetbewaren van levensmiddelen, het kweken van dieren, enz. ·Ga Niet op de binnen-/buitenmodule zitten enplaats er ook niets op. Dit kan leiden tot letsels of schade aan het apparaat. ·Raak Niet de aluminium koelrippen aan, waar dit blessures veroorzaken kan. ·Zet de hoofdschakelaar of stroomonderbroeker af alvorens het toestel te reinigen. ·Zet de hoofdschakelaar of stroomonderbroeker af wanner het toestel gedurende langeijd net wordt gebruikt. ·Het worden aanbevolen, na een large looptijd, door een specialist serviceworkzaamheden aan het toestel te lately verrichten. ·De fabrikant stelt zich Niet aansprakelijk voor aangedane schade die voortkomt uit het Niet nakomen van de beschrijving van deze handleiding.

• Heldherheid van de display kan worden aangepast, volg procedure bij ⑪.

2 VOORBEREIDSELEN

Filters klaarmaken

1. Open het luchtinaastrooer en verwijder de luchtfilters.
2. Bevestig de filters. (zie detail in de accessoirelijst)

Batterijen aanbrengen (bij draadloze bediening.)

1. Neem het deksel van het batterijvak.
2. Plaats 2ijke batterijen (type AAA) en hou waar bij rekening met de (+) en (-) aanduidingen.

Terugzetten van de afstandsbediening

1. Verwijder de batterij.

2.Druk op
3. Leg de batterij in.

3 LUCHTSTROOMRICHTING

1	Druk op FFX: Beweeg het bleasrooster in de gewenste verticale richting.
2	Druk op SWING: Automatische luchtverdeling en nogmaals drukken om te stoppen.
3	Manueel horizontal instellen.

Opmerking:

• Het rooster Niet handmatig bewegen.
• Het rooster worden automatisch ingesteld, zodra de bedrijfsmodus ingeschakend worden.

4 AFSTANDSBEDIENING

1) Infraroodsignaalzender
(2) Start/Stop-toets
(3) Standkeuzeknop (MODE)
(4) Temperatuurregelknop (TEMP)
⑤ Ventilatorregelknop (FAN)
⑥ Toets voor het zwenken van het rooster (SWING)
⑦ Blaasroosterregelknop (FIX)
⑧ Timer UIT-knop (OFF)
(9) Hoogvermogensknop (Hi-POWER)
Economy-knop (ECO)
Wistoets (CLEAR)
12 Controletoets (CHECK)

5 AUTOMATISCHE WERKING

Om automatisch koeling, verwarming of ventilatie te kiezen en de ventilatorsnelheid te regelen

1.Druk op MODE:Kies A.

MED+ of HIGH

6 KOELING/VERWARMI VENTILATIE WERKING

1. Druk op MODE : Kies Koeling , Verwarming , of Ventilate

Koeling: Min. 17^ , Verwarming: Max. 30^ , Ventilatie: Geen temperatuurindicatie

3.Druk op FAN:Kies AUTO,LOWLOW+MED MED+ of HIGH

7 DROGE WERKING

Bij ontvochtigen worden automatisch een lichte koeling doorgevoerd.

1.Druk op MODE：Kies Droge lustcht

: Stel de gewenste temperatuur in.

Om de kamertemporatuur en de luchtstroom automatisch te controieren voor een snellere koeling of verwarming (uitgezonderd in de bedrijfsfuncties DRY en FAN ONLY)

Druk op Hi POWER : Werking starten en stoppen.

Voor automatisch contrôle van de ruimte, om energie te spare (uitgezonderd in die bedriftsfunction Dry EN FAN ONLY)

Druk op ECO : Werking starten en stoppen.

Opmerking: koelfunctie in bedrif, de ingestelde temperatuur stijgt gedurende 2 uur, met 1 graad per uur (maximaal 2 graad stijging). In de verwarmingsfunctie daalt de temperatuur.

10) TIMERGESTUURDE WERKING

Schakel de timer in, wanner de airconditioner loopt.

OFF Timer instellen
1	Druk op ™OFF om de UIT timer instelling in te voeren.
2	Druk op ↑TEMP voor de gewenste UIT timer. (0,5-12uur)
3	Druk op ™OFF voor het instellen van de UIT-timer.
4	Druk opnieuw op ™OFF voor het annuleren van de UIT-timer.

11 AANPASSING HELDERHEID DISPLAY-LAMP

Dehelderheid van de display-lamp verminderen of de lamp uitschakelen.

1. Houd FAN 3 seconden ingedrukt tot het holderheidsniveau (d0, d1, d2 of d3) op de LCD van de afstandsbediening worden getoond, en LAST knop los.
2. U kunt de helderheid op 4 niveaus aanpassen door op Temp Stijgen of Temp te drukken.

LCD afstandsbediening	Bedieningsdisplay	Helderheid
d3	Lamp brandt op volle helderheid	100%
d2	Lamp brandt op 50% van dehelderheid	50%
d1	Lamp brandt op 50% van dehelderheid en debedieningslamp is uitgeschakeld.	50%
d0	Alle lampen zijn uitgeschakeld.	Alleuitgeschakeld

• In de voorbeelden van d 1 en d0 brandt de lamp 5 seconden en gaat daarna uit.

12 TIJDELIJK WERKING

Wanneer de afstandsbediening Zoek is de batterijnen leeg zich

• Met een druk op de RESET knop kan het toestel aan en uit worden geschakeld zonder gebruik te makeen van de afstandsbediening.
• De bedrijfsmodus wordt op AUTOMATIC-bedrivij ingesteld, de ingestelde temperatuur is 24^ en de slenlheid van de ventilator staat op automatisch.

13AUTOMATISCHE HERSTART

Om de airconditioning automatisch te herstarten na een stroomuitval (Toestel moet+zijn aangeschakeld.)

Installing

1. Houdt de RESET-toets op de binneneenheid 3 seconden ingedrukt, om de bedrifsfunctione te starten. (3 pieptonen en het OPERATION-lampje knippert, gedurende 5 Seconden, 5 keer per seconde)
2. Houdt de RESET-toets op de binneneenheid 3 seconden ingedrukt, om de bedrijsfunctie te annuleren. (3 pieptoenaar het OPERATION-lampje knippert Niet)
   AUTOMATISCHE HERSTART worden nicht geactiveerd als de ON-timer of de OFF-timer zijn ingesteld.

14 ZELFREINIGING (ALLEEN KOELING EN DROGE WERKING)

Om slechte geuren door vocht in de binnenmodule te voorkomen

1. Wanner de Knop eenmaal worden ingedruktijdens "Koeling" of Droge' werking, lijft de ventilator nog 30 minuten werken waarna hij automatisch stopt. Hierdoor zal het vocht in de binneneenheid gaan afhemen.
2. Druk binnen 30 seconden meer dan 2 keer op de als u het apparataat wilt stoppen.

Schakel eerst de stroomonderbreker UIT.

Binnenmodule en afstandsbediening

• Reinig de binnenmodule en de afstandsbediening met een vochtige doek indien nodig.
• Gebruik geen benzine, thinner, schuurpoeder noch chemisch behandelt stofdoek.

Luchtfilters

Om de 2 weken reinigen.

1. Open het luchtinlaatrooster.
2. Verwijder de luchtfilters.
3. Reinig ze met een stofzuiger of was ze en droog ze.
4. Plaats de luchtfilters wee en sluit het luchtinlaatrooster.

16 WERKING EN PRESTATIES

1. Beveiligingsfunctie van drie Minutes: Voorkomt dat het toestel gedurende 3 minuten kan worden gestart nadat het plots werd herstart of aangeschakend.
2. Voorverwarming: Laat het toestel 5 minuten opwarmen voor het begint te verwarmen.
3. Warmeluchtregeling: Wonneer de kamertemperatuur de instelttemperatuur bereibt, worden het ventilatortorental automatisch verlaagd en stopt de buitenmodule.
4. Automatisch ontdooien: Bij het ontdooien werkden de ventilatoren Niet.
5. Warmvermögen: Warmte wordt geabsorbeerd van buiten en binnen afgegeben. Wanner het buiten te koud is, gebruikt u bij voorkeur een verwarmingstoestel samen met de airconditioning.
6. Hou rekening met sneeuwophopping: Stel de buitenmodule zo op dit ze niet is blootgesteld aan ophoping van sneeuw, bladeren of dergelijke.
7. Tijdens het bedrif van het apparaat is soms een kraakgeluid te horen. Dit is normaal, waar een kraakgeluid veroorzaakt kan worden door de uitzetting/ krimping van kunststof.

Opmerking: Punt 2 tot 6 voor verwarmingsmodel

Werkingsvoorwaarden

Temp. Functie	Buitentemperatuur	Kamertemperatuur
Verwarming	-15°C ~ 24°C	Minder dan 28°C
Koeling	-15°C ~ 46°C	21°C ~ 32°C
Droog	-15°C ~ 46°C	17°C ~ 32°C

17 STORINGEN VERHELPEN (CONTROLES)

Toestel werkt nicht.	Gebrekkige koeling of verwarming.
• De hoofdschakelaar staat af. • De stroomonderbreker werd geactiveerd om de stroomvoorziening te onderebreken. • Geen stroom. • ON timer is ingesteld.	• De filters zitten vol stof. • De temperatuur is nicht correct ingested. • Deuren of vensters staan open. • De luchtuitlaat of –inlaat van de buitenmodule is afgesloten. • Het ventilatoriumental is te laag ingested. • Werkingsstand FAN of DRY.

18 A-B SELECTIE AFSTANDSBEDIERING

Voor afzonderlijke gelebruik van de afstandsbediening voor elk beinneneenheid, voor het geval dat 2 airconditioners dicht bij elkaar geinstalleerd zijn.

Installing afstandsbediening B.

1. Druk op de RESET-toets op de binneneenheid om de airconditioner aan te schakelen.
2. Richt de afstandsbediening op de binneneenheid.
3. Houdt de CHECK foets op de afstandsbediening ingedrukt met de punt van de stift. "00" verschijnt in de display. (Afbidding ①)
4. Druk tegelijerkijd op MODE en CHECK. "B" verschijnt nu in de display en "00" verwijdnet en de airconditioner schakelt uit. De afstandsbediening B worden in het geheugen opgeslagen. (Afbeelding ②)

Opmerking: 1. Herhaal de bovenengoemde stap om die afstandsbediening in te stellen op A.

1. Voor de afstandsbediening A verschijnt geen "A" in de display.
2. De van fabriegaswege ingestelde standardwaarde van de afstandsbediening is A.

①

2
