NÁVOD K OBSLUZE KC-840E SHARP

Zachytí-li prachový senzor prach, bude se v závislosti na zaprášení pohybovat blikající kontrolka.

Kontrolka indikátoru Plasmacluster (modrá)

Modrá: Plasmacluster ZAP.

Vypnutá kontrolka: Plasmacluster VYP.

DUST MONITOR ≈ 60 HUMIDITY

MONITOR PACHỦ

Pachový senzor neustále monitoruje vzduch a v závislosti na intenzitě pachu mění barvu.

Pach v místnosti Slabé Zelená ⇄ Žlutá ⇄ Silné Červená

Prach a pachy se zjišťují různými senzory. Barvy se nemusí měnit současně.

Kontrolka indikátoru dodávání vody (červená)

Tato kontrolka se rozsvítí, je-li potřeba doplnit vodní nádrž.

Kontrolka indikátoru vlhkosti (zelená)

Zobrazuje přibližnou úroveň vlhkosti v místnosti. Nastavení vlhkosti se nedá upravit.

(Př.) při 60 % vlhkosti

80 % nebo víc …… H ,

Méně než 30 % ..... Lo

KC-840E

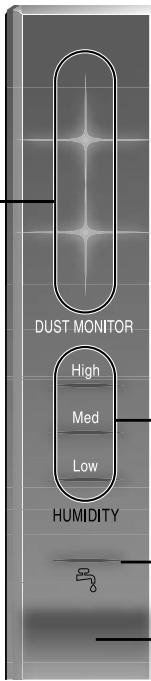

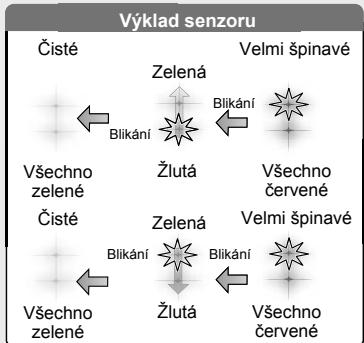

MONITOR PRACHU

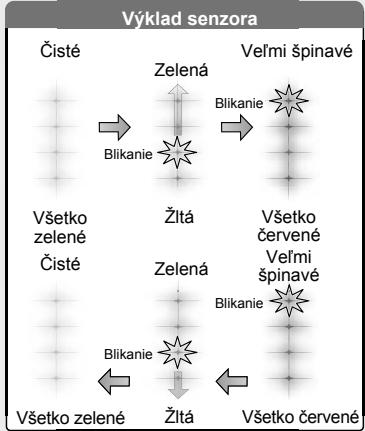

Pachový senzor neustále monitoruje vzduch a v závislosti na čistotě vzduchu mění barvu.

Zachytí-li prachový senzor prach, bude se v závislosti na zaprášení pohybovat blikající kontrolka.

DUST MONITOR High Med Low HUMIDITY

Kontrolka indikátoru vlhkosti (zelená)

Zobrazuje přibližnou úroveň vlhkosti v místnosti. Nastavení vlhkosti se nedá upravit.

Vysoká – 65 % nebo víc

Střední – mezi 40 % a 65 %

Nízká – 40 % nebo méně

Kontrolka indikátoru dodávání vody (červená)

Tato kontrolka se rozsvítí, je-li potřeba doplnit vodní nádrž.

Kontrolka indikátoru Plasmacluster (modrá)

Modrá: Plasmacluster ZAP.

Vypnutá kontrolka: Plasmacluster VYP.

INSTALACE FILTRU

K udržení kvality filtrů jsou zabaleny v umělohmotných sáčcích a umístěny v přístroji. Nezapomeňte vyndat filtry z umělohmotných sáčků a před prvním použitím dejte filtry opět do přístroje.

Vyndejte filtry

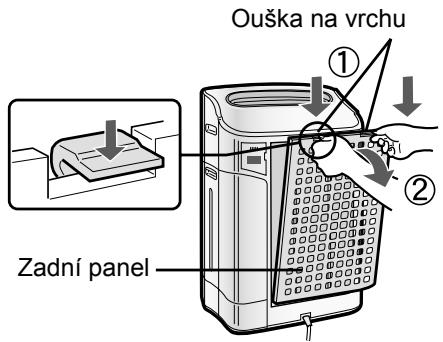

1 Odstraňte zadní panel.

Jemně zatlačte na ouška a pak nakloňte a odstraňte zadní panel.

Ouška na vrchu ① ② Zadní panel

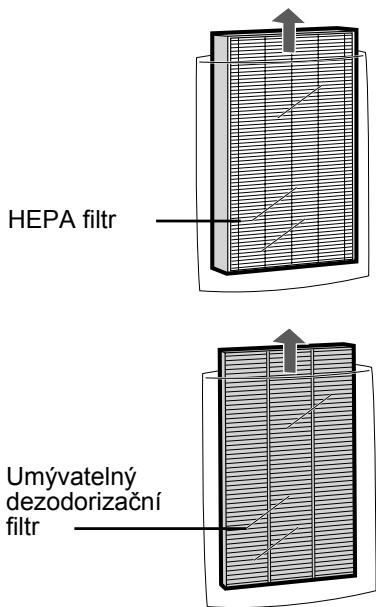

2 Vyberte umývatelný dezodorizační filtr (černý) a HEPA filtr (bílý) z umělohmotných sáčků.

HEPA filtr Umývatelný dezodorizační filtr

Instalujte filtry

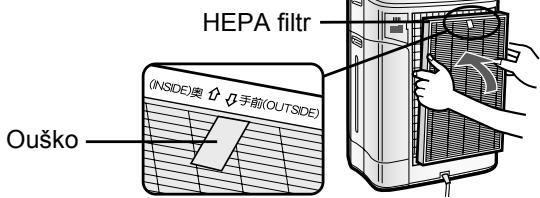

1 Instalujte HEPA filtr.

Ujistěte se, je-li HEPA filtr umístěn se správnou orientací.

Instalováním filtru v opačném směru ovlivníte výkon přístroje.

HEPA filtr (INSIDE)奥 ↑ 手前(OUTSIDE) Ouško

2 Vložte 2 dolní ouška zadního panelu (levé a pravé) do malých otvorů v přístroji a zasuňte umývatelný dezodorizační filtr mezi HEPA filtr a zadní panel.

Umývatelný dezodorizační filtr

Zadní panel

Dolní ouška

3 Jemně zatlačte na horní ouška (levé a pravé), aby zapadli na své místo.

Horní ouška

4 Vyplňte na štítku s datem počáteční datum používání.

Počáteční datum používání použijte jako pomůcku na zjištění, kdy byste měli vyměnit filtry.

Štítek s datem

Přístroj se může používat v režimu čistého vzduchu bez toho, abyste dali do vodní nádrže vodu. Chcete-li použít režim čistého vzduchu a zvlhčení nebo režim čisté ionové sprchy, musíte dát do vodní nádrže vodu.

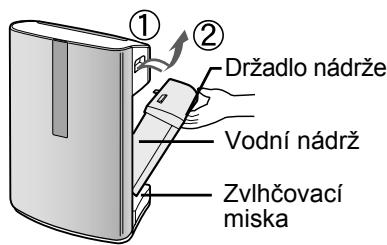

1 Odstraňte vodní nádrž odjištěním vrchu.

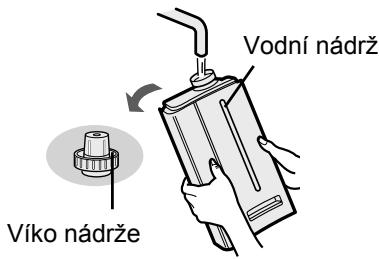

2 Odstraňte víko vodní nádrže a opatrně naplňte vodní nádrž vodou z vodovodního kohoutku.

- Každý den vyměňte vodu ve vodní nádrži čistou vodou z vodovodního kohoutku.

Držadlo nádrže Vodní nádrž Zvlhčovací miska

Vodní nádrž Víko nádrže

3 Po naplnění bezpečně utáhněte víko nádrže.

• Zkontrolujte, neuniká-li voda.
• Nezapomeňte otrít všechny zbytky vody na zevnějšku vodní nádrže.
• Při přenášení vodní nádrže ji držte oběma rukama tak, aby otvor vodní nádrže směřoval nahoru.

Utáhnout

4 Vložte zpět vodní nádrž do přístroje.

- Je-li vodní nádrž správně nainstalována, horní západka zaklapne na své místo.

• Přístroj nevystavujte vlivu vody. Mohlo by to způsobit zkrat a/nebo elektrický výboj.
• Nepoužívejte horkou vodu (40 °C), chemické látky, aromatické látky, špinavou vodu ani jiné poškozující látky, jinak by mohlo dojít k deformaci a/nebo závadě.
• Používejte jen čerstvou vodu z vodovodního kohoutku. Používáním jiných zdrojů vody byste mohli pomoci množení plísní, hub a/nebo bakterií.

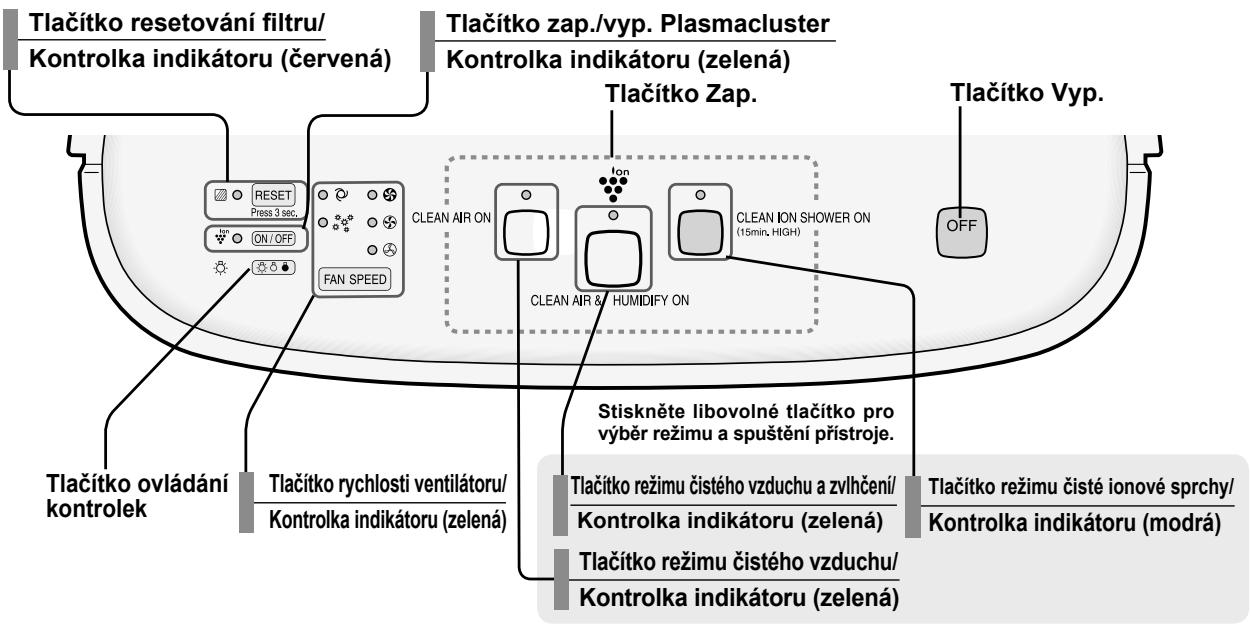

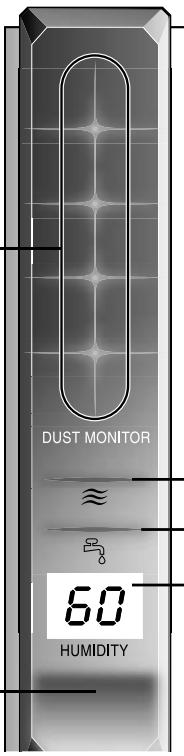

DISPLEJ HLAVNÍ JEDNOTKY

Tlačitko resetování filtru/ Kontrolka indikátoru (červená) Tlačitko zap./vyp. Plasmacluster Kontrolka indikátoru (zelená) Tlačitko Zap. Tlačitko Vyp. RESET Press 3 sec. ON/OFF FAN SPEED CLEAN AIR ON Clean AIR & HUMIDIFY ON Ion CLEAN ION SHOWER ON (15min, HIGH) OFF Tlačitko ovládání kontrolek Tlačitko rychlosti ventilátoru/ Kontrolka indikátoru (zelená) Stiskněte libovolné tlačitko pro výběr režimu a spuštění přístroje. Tlačitko režimu čistého vzduchu a zvlhčení/ Kontrolka indikátoru (zelená) Tlačitko režimu čistého vzduchu/ Kontrolka indikátoru (zelená) Tlačitko režimu čisté ionové sprchy/ Kontrolka indikátoru (modrá)

REŽIM ČISTÉHO VZDUCHU A ZVLHČENÍ

Režim čistého vzduchu a zvlhčení použijte na rychlé vyčištění vzduchu, potlačení pachů a na zvlhčení vzduchu.

1 Naplňte vodní nádrž. (Viz CZ-7)
2 Stiskněte tlačítko režimu čistého vzduchu a zvlhčení.

- Jestli jste neodpojili mezi používáním napájecí kabel, přístroj se automaticky restartuje s nastavenými nastaveními z minula.

3 Stiskněte tlačítko rychlosti ventilátoru pro výběr požadované rychlosti ventilátoru.

- Kontrolky indikátoru zobrazí aktuálně vybranou rychlost ventilátoru.

Stiskněte tlačítko Vyp. na vypnutí přístroje.

O režimu automatického zvlhčení

Senzory teploty/vlhkosti automaticky zjišťují a upravují vlhkost podle změn teploty v místnosti. V závislosti na velkosti a vlhkosti místnosti nesmí vlhkost přesáhnout 55 – 65 %. V takových případech se doporučuje používat režim čištění vzduchu a zvlhčení/max.

Teplota	Vlhkost
~18 °C	65 %
18 °C~24 °C	60 %
24 °C~	55 %

REŽIM ČISTÉHO VZDUCHU

Režim čistého vzduchu použijte tehdy, nepotřebujete-li zvýšit vlhkost vzduchu.

1 Stiskněte na displeji tlačítko režimu čistého vzduchu.

- Jestli jste neodpojili mezi používáním napájecí kabel, přístroj se automaticky restartuje s nastavenými nastaveními z minula.

CLEAN AIR ON

2 Stiskněte tlačítko rychlosti ventilátoru pro výběr požadované rychlosti ventilátoru.

- Kontrolky indikátoru zobrazí aktuálně vybranou rychlost ventilátoru.

Stiskněte tlačítko Vyp. na vypnutí přístroje.

REŽIM ČISTÉ IONOVÉ SPRCHY

Režim čisté ionové sprchy se zvlhčením uvolňuje velmi husté iony Plasmacluster.

Neustálým uvolňováním silného proudu vzduchu po dobu 15 minut přístroj ze vzduchu efektivně odstraní prach, pyl, plíseň a alergeny, když projdou filtračním systémem. Zvolíte-li tento režim, musí být ve vodní nádrži voda.

Je-li ve vodní nádrži voda, přístroj zvlhčí vzduch, a když ve vodní nádrži není voda, bude fungovat bez zvlhčování.

1 Pro vybrání tohoto režimu stiskněte na displeji tlačítko režimu čisté ionové sprchy.

Když přístroj dokončí práci, vrátí se do předcházejícího režimu.

CLEAN ION SHOWER ON (15min. HIGH)

Stiskněte tlačítko Vyp. na vypnutí přístroje.

Tlačítko rychlosti ventilátoru

Pamatujte si prosím, že se rychlost ventilátoru během režimu čisté ionové sprchy nedá nastavit.

AUTOM. provoz 📊	Rychlost ventilátoru se automaticky přepne (mezi nastavením VYSOKÁ a NÍZKÁ) v závislosti na množství nečistot ve vzduchu. Senzory detekují nečis-toty kvůli efektivnímu čištění vzduchu.

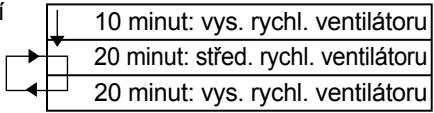

Režim PYL 🌐⭐⭐⭐provoz	Přístroj bude pracovat 10 minut s vyšší rychlostí a pak bude střídat střední a vysokou rychlost.
MAX. provoz 📊	Přístroj bude pracovat s maximální rychlostí ventilátoru.
STŘED. provoz 📊	Přístroj bude pracovat se středně velkou rychlostí ventilátoru.
NÍZKÝ provoz 📊	Přístroj bude pracovat potichu pomocí minimálního přívodu vzduchu.

Tlačítko zap./vyp. Plasmacluster

Stiskněte tlačítko zap./vyp. Plasmacluster pro zapnutí a vypnutí režimu ionů Plasmacluster. Je-li režim Plasmacluster zapnutý, zapne se kontrolka indikátoru a kontrolka Plasmacluster.

Tlačítko ovládání kontrolek

Použijte, je-li světlo na předním panelu příliš silné.

Podívejte se na diagram na pravé straně pro výběr požadovaného jasu předního panelu.

Světla na předním panelu jsou světlejší. Světla na předním panelu jsou tmavší. Světla na předním monitoru jsou vypnuta

UPOZORNĚNÍ

Při spuštění jsou světla na předním monitoru vždy světlejší.

KONTROLKA INDIKÁTORU DODÁVÁNÍ VODY

Je-li vodní nádrž prázdná, bude kontrolka indikátoru dodávání vody blikat na znamení toho, že je třeba doplnit vodní nádrž. Pamatujte si prosím, že během režimu čistého vzduchu a režimu čisté ionové sprchy nebude kontrolka blikat ani když bude vodní nádrž prázdná.

Blikání

Nastavení zvukového indikátoru pro dodávání vody.

Kromě kontrolky indikátoru se dá přístroj nastavit tak, aby prázdnou vodní nádrž signalizoval i pomocí zřetelného pípnutí. Je-li přístroj vypnutý, stiskněte po dobu 3 sekund tlačítko ovládání kontrolek, abyste zapnuli zvukový signál.

Zrušení

Pro zrušení zvukového signálu vypněte přístroj a stiskněte znovu po dobu alespoň 3 sekund tlačítko ovládání kontrolek.

NASTAVENÍ CITLIVOSTI DETEKCE SENZORU

Je-li monitor prachu a monitor pachů neustále červený, nastavte nastavení na „nízká“, abyste snížili citlivost, a je-li monitor prachu a monitor pachů neustále zelený, nastavte nastavení na „vysoká“, abyste zvýšili citlivost.

1 Je-li přístroj vypnutý, stiskněte a na 3 sekundy podržte tlačítko rychlosti ventilátoru. Kontrolky indikátoru rychlosti ventilátoru zobrazí aktuálně nastavenou úroveň citlivosti senzoru. Továrenské nastavení je Standard (označeno kontrolkou STŘED).

2 Stiskněte tlačítko rychlosti ventilátoru pro nastavení požadované citlivosti senzoru.

Pro výběr požadované úrovně citlivosti senzoru si prohlédněte diagram na pravé straně.

Kontrolka indi- Citlivost kátoru rychlos- detekce ti ventilátoru senzoru

3 Stiskněte tlačítko Vyp.

Nezapomeňte, že když do 8 sekund od nastavování citlivosti senzoru nestisknete tlačítko Vyp., nastavení se automaticky uloží. Nastavení citlivosti senzoru se uloží dokonce i když je přístroj odpojen z elektrické sítě.

● --- Vyšší ○ --- Standard ○ --- Nižší

K udržení optimálního výkonu této čističky vzduchu musíte přístroj pravidelně čistit, včetně senzoru a filtrů.

Při čištění přístroje ho nezapomeňte nejdřív odpojit z elektrické zásuvky a se zástrčkou nikdy nemanipulujte mokrýma rukama. Jinak může dojít k elektrickému zkratu a/nebo poranění osoby.

KONTROLKA INDIKÁTORU FILTRU

Údržbový cyklus

Po 720 hodinách používání (30 dní × 24 hodin = 720)

Kontrolka indikátoru filtru bude svítit, abyste nezapomněli vykonat údržbu zadního panelu, senzorů a zvlhčovacího filtru. Kontrolka indikátoru se zapne přibližně po 720 hodinách používání.

Po vykonání údržby resetujte indikátor filtru. Zapojte přístroj, zapněte ho a asi 3 sekundy podržte stisknuto tlačítko RESET. Kontrolka indikátoru filtru zhasne. Dokonce i když je kontrolka indikátoru filtru už vypnuta, musíte stisknout tlačítko RESET, abyste resetovali časovač údržby.

ZADNÍ PANEL A SENZORY

Údržbový cyklus

Vždy, když se na přístroji nahromadí prach, nebo každé 2 měsíce

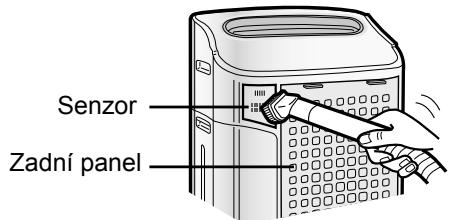

Pomocí příslušenství k vysavači nebo podobného nástroje jemně odstraňte prach z otvoru senzoru a zadního panelu.

Když je na zadním panelu těžce odstrani- telná nečistota

1 Je-li na zadním panelu olejová nečistota, namočte zadní panel do vody s kuchyňským čistícím prostředkem.
Při umývání se vyhněte drsnějšímu kartáčování zadního panelu.
2 Opakovaně opláchněte zadní panel čistou vodou, abyste odstranili zbytky roztoku.
3 Nechte filtr vysušit, aby se odstranila přebytečná voda.

Odstraňte filtr senzoru a jemně s ním poklepte o dřez nebo koš, abyste uvolnili prach. Je-li velmi špinavý, umyjte ho jemně vlažnou vodou. Na čištění filtru nepoužívejte žádné čistící prostředky ani chemikálie. Před vrácením filtru do přístroje ho pořádně osušte. Nejsou-li všechny filtry správně nainstalovány, přístroj nepoužívejte.

Senzor Zadní panel

Zadní panel

Údržbový cyklus Vždy, když se na přístroji nahromadí prach, nebo každé 2 měsíce

Abyste na přístroji zabránili výskytu špíny nebo skvrn, pravidelně jej čistěte. Necháte-li skvrny tak, může být jejich odstranění v budoucnosti náročné.

Vytřete suchým jemným hadříkem

Při těžce odstranitelných skvrnách nebo špíně použijte jemný hadřík namočený v teplé vodě.

Nepoužívejte prchavé látky

Benzen, ředidlo, nebo leštící prášek můžou poškodit povrch.

Nepoužívejte čistící prostředky

Přísady čistících prostředků můžou poškodit přístroj.

VODNÍ NÁDRŽ

Údržbový cyklus

Každý den, když zvlhčujete

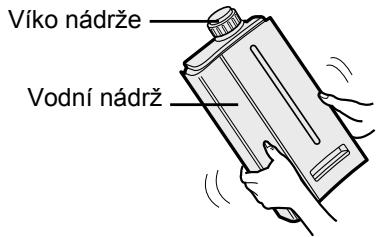

Opláchněte vnitřek nádrže, nechejte vevnitř trochu vlažné vody, zavřete pevně víko nádrže a zatřepte nádrží. K čištění vnitřku nádrže můžete použít jemné čistící prostředky, ale čistící prostředek musíte zředit a nádrž musíte pořádně opláchnout, abyste odstranili všechny zbytky čistícího prostředku. (Vodní nádrž není vhodná do myčky nádobí.)

ÚDRŽBA VÍKA NÁDRŽE

údržbový cyklus... jednou za měsíc

Malé víko z víka nádrže je odebíratelné.

Jsou-li víko nádrže a malé víko špinavé a slizké, musíte je vyčistit.

Použijte vatový tampon nebo zubní kartáček.

Víko nádrže Vodní nádrž

něsíc Víko nádrže Zubní kartáček

PÉČE O UMÝVATELNÝ DEZODORIZAČNÍ FILTR

UMÝVEJTE JEN V RUKÁCH! NESUŠTE V SUŠIČKÁCH NA ŠATY!

Údržbový cyklus

Ucitíte-li z výstupu vzduchu nepříjemný pach.

Šníží-li se výkon filtru a ve vzduchu zůstá- vají pachy.

1 Opláchněte vlažnou vodou umývatelný dezodorizační filtr.

Před umytím odstraňte z umývatelného dezodorizačního filtru prach.

UPOZORNĚNÍ

• Při prvním umývání filtru můžou být splašky hnědé. To neovlivní výkon při dezodorizaci.
• Filtr při umývání neohýbejte ani neskládejte.

2 Nechte filtr vysušit, aby se odstranila přebytečná voda.

3 Pořádně filtr osušte na dobře větraném místě. Je-li to možné, osušte jej venku.

Filtr sušte v šikmé poloze, abyste zabránili pokřivení filtru. Vysušení filtru trvá asi 6 hodin.

UPOZORNĚNÍ

• Nesušte filtr venku, je-li tam nevlídné počasí (např. déšť nebo nízká teplota).
  Nenechte filtr zmrznout.
• Suší-li se filtr vevnitř, udělejte určitá opatření, například pod filtr položte ručníky a pod., abyste vodou nepoškodili podlahu.

4 Vložte filtr zpátky do přístroje. (Viz CZ-6).

Před vložením filtru ho nechte úplně vysušit, abyste zabránili výskytu pachů. Nejsou-li všechny filtry správně nainstalovány, přístroj nepoužívejte.

ZVLHČOVACÍ MISKA

Údržbový cyklus 1 měsíc

To, jak často je třeba vykonávat údržbu, závisí na tvrdosti vody. Při vyjímání nebo čištění misky zabraňte vylití vody.

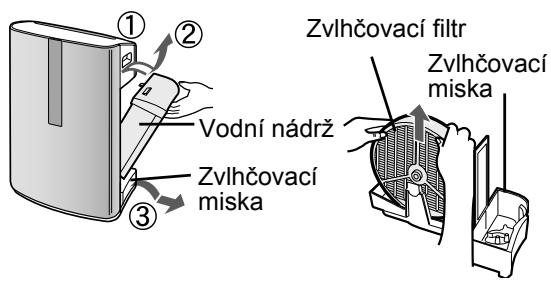

1 Vyberte vodní nádrž a zvlhčovací misku.

Nejdřív odjistěte vodní nádrž a pak vyberte misku. Při vytahování zvlhčovací misky použijte obě ruce, abyste zabránili vylití vody.

Držadlo nádrže Vodní nádrž

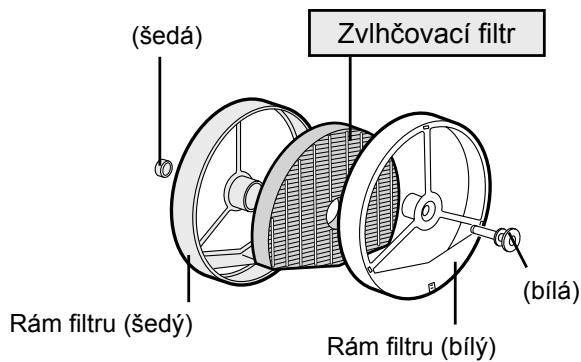

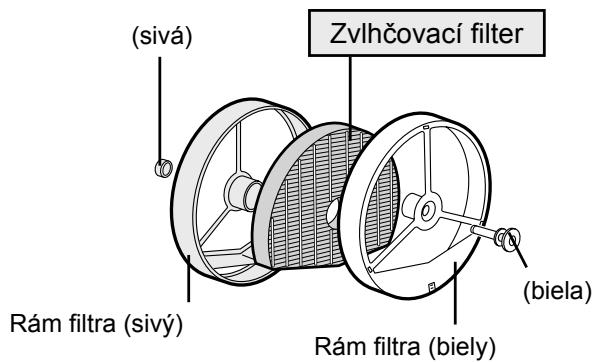

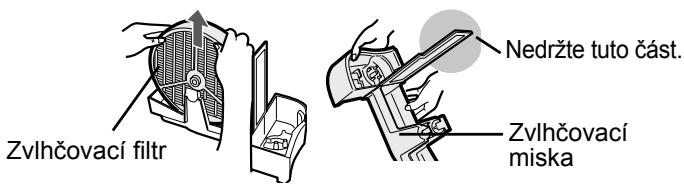

2 Vyjměte ze zvlhčovací misky zvlhčovací filtr. Odstraňte nahromaděnou vodu poma-lým nakloněním zvlhčovací misky.

Zvlhčovací filtr Nedržte tuto část. Zvlhčovací miska

3 Opláchněte vlažnou vodou vnitřek zvlhčovací misky, abyste odstranili nečistoty.

• Nevybírejte polysty- rénový plovák.
• Těžce dosažitelné části vyčistěte špičatým vatovým tamponem nebo zubním kartáčkem.

Plovák

4 Vrat'te zpátky do přístroje zvlhčovací filtr a zvlhčovací misku.

Zvlhčovací filtr nebude pasovat, budete-li jej dávat opačně. Při vkládání zvlhčovací misky do přístroje se ujistěte, není-li mezi zvlhčovací miskou a přístrojem mezera. Přístroj nemusí fungovat správně, není-li zvlhčovací miska v přístroji uložena správně.

Barva: šedá

Když je těžké odstranit zbytky vody

1 Naplňte do poloviny vlažnou vodou zvlhčovací misku, přidejte malé množství jemného kuchyňského čistícího prostředku a nechte asi 30 minut odmočit.

Zřed'te čistící prostředek podle pokynů na nádobě.

Těžce dosažitelné části vyčis-

těte špičatým vatovým tamponem nebo zubním kartáčkem.

2 Opláchněte vlažnou vodou zvlhčovací misku.

• Oplachujte, dokud se neodstraní všechny zbytky čistícího prostředku.
• Nedostatečné opláchnutí může způsobit zá-

pach čistícího prostředku nebo změny v tvaru/barvě hlavní jednotky.

• K čištění zvlhčovací misky použí-vejte jen jemné kuchyňské čistící prostředky. Používáním neoznačených chemikálií, nebo čistících prostředků můžete způsobit deformaci, ztrátu lesku, prasknutí (únik vody).

Vypadne-li polystyrénový plovák, dejte jej zpátky vložením oušek plováku do otvorů ve zvlhčovací misce tak, jak je to zobrazeno na diagramu.

② Vložte do otvoru ouško plováku.

① Vložte plovák pod toto ouško.
③ Vložte do otvoru ouško na druhé straně plováku.

ZVLHČOVACÍ FILTR

Údržbový cyklus Jendou měsíčně nebo svítí-li kontrolka indikátoru filtru.

To, jak často je třeba vykonávat údržbu, závisí na tvrdosti vody a množství nečistot v používané vodě; čím je voda tvrdší, tím častěji musíte vodní kámen odstraňovat.

Při čištění filtru si dejte pozor, abyste nevylili vodu.

1 Vyndejte vodní nádrž a zvlhčovací misku.

Zvlhčovací filtr Zvlhčovací miska Vodní nádrž Zvlhčovací miska

2 Vyberte zvlhčovací filtr ze zvlhčovací misky.

Dejte si pozor, abyste nevylili vodu ze zvlhčovací misky.

3 Příprava roztoku na odstraňování vodního kamene.

K odstraňování vodního kamene se používá kyselina citrónová (dostupná v některých drogeriích nebo lékárnách) nebo 100% citrónová šťáva. Vyberte si, co budete používat a připravte roztok pro odstraňování vodního kamene.

Rozpustte ve vhodné nádobě 3 čajové lžičky kyseliny citrónové a 2 1/2 šálku vlažné vody a dobře promíchejte.

Pro odstraňování vodního kameňe můžete použít 100% citrónovou šťávu. Použijte jen 100% citrónovou šťávu bez dužiny (v případě potřeby šťávu přecedte). Dejte 1/4 šálku citrónové šťávy a 3 šálky vlažné vody do nádoby, která je dostatečně velká na to, aby se do ní vměstnal zvlhčovací filtr, a dobře promíchejte.

4 Před čištěním zvlhčovacího filtru jej nechte 30 minut namočit v roztoku.

Používáte-li citrónovou šťávu, doporučujeme filtr namáčet déle než při kyselině citrónové.

5 Opakovaně opláchněte vlažnou vodou zvlhčovací filtr, abyste odstranili všechny zbytky roztoku.

Nedostatečné opláchnutí může způsobit zápach a ovlivnit výkon a/nebo vzhled přístroje.

* Zvlhčovací filtr nedrhněte, jen jej opláchněte jemně pod vlažnou vodou.

6 Připojte zvlhčovací filtr k zvlhčovací misce a vyměňte zvlhčovací misku v přístroji.

• Zvlhčovací filtr nebude pasovat, budete-li jej dávat opačně. Při vkládání zvlhčovací misky do přístroje se ujistěte, není-li mezi zvlhčovací miskou a přístrojem mezera. Přístroj nemusí fungovat správně, není-li zvlhčovací miska v přístroji uložena správně.
• Nebudete-li přístroj delší dobu použí-

vat, pořádně před výměnou vysušte zvlhčovací filtr.

7 Zapojte přístroj do elektrické zásuvky, zapněte jej a na resetování na displeji stiskněte a podržte po dobu 3 sekund tlačitko resetování filtru.

Na povrchu zvlhčovacího filtru se můžou formovat červeno-hnědé nebo bílé nánosy. Tyto nečistoty (vodní kámen a pod.) vznikají vlivem nečistot obsažených ve vodě z vodovodního kohoutku; toto není vada. Je-li zvlhčovací filtr úplně pokryt bílými nánosy,

vyměňte jej.

POKYNY K VÝMĚNĚ FILTRU

Životnost filtru se liší v závislosti na prostředí v místnosti, používání a umístění přístroje. Přetrvávají-li prach nebo pachy, měli byste vyměnit filtry.

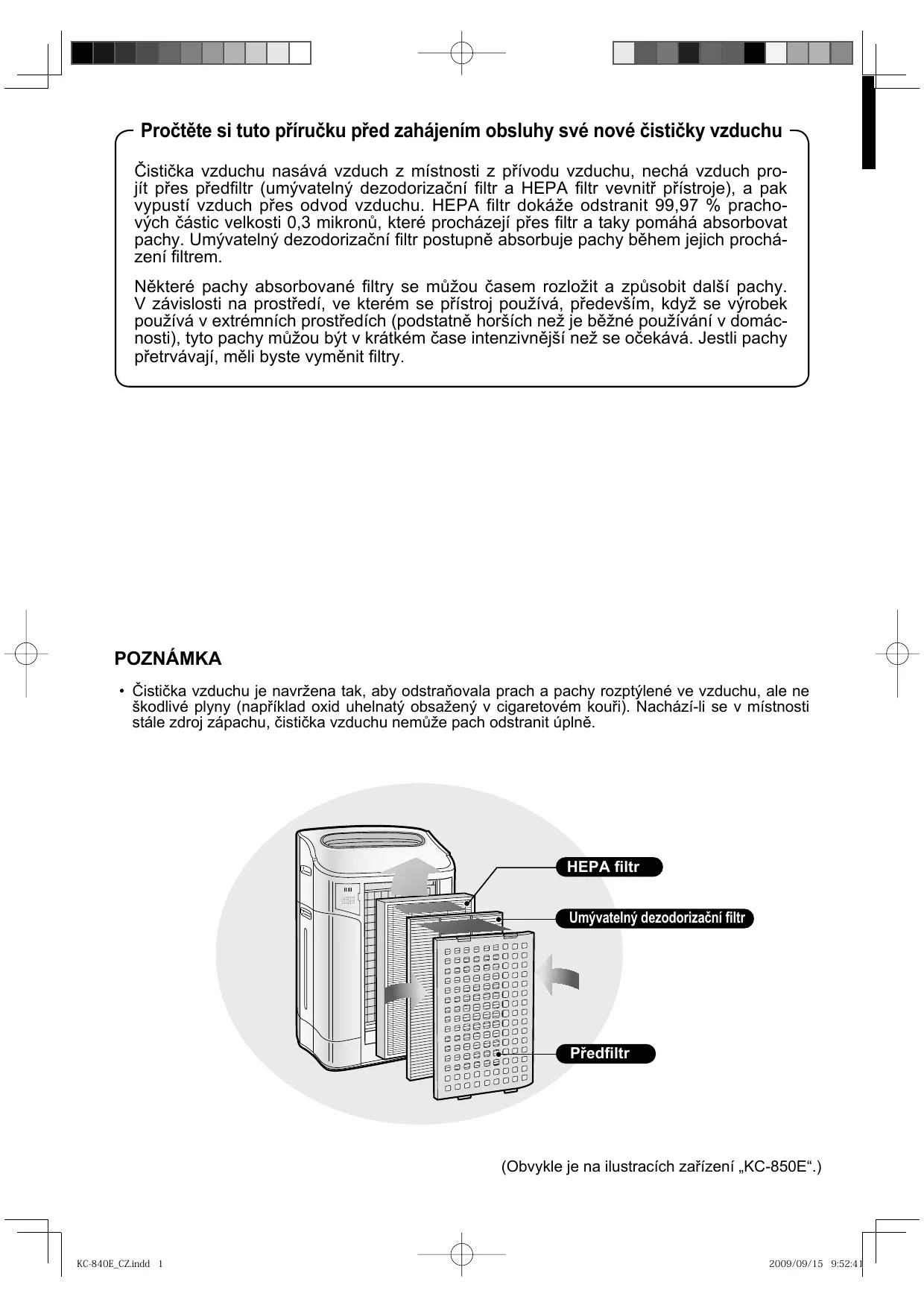

(Viz část „Pročtěte si tuto příručku před zahájením obsluhy své nové čističky vzduchu“)

Pomůcka pro načasování výměny filtru

HEPA filtr

Do 5 let po otevření

Životnost filtru se může vlivem prostředí v místnosti velmi snížit. Cigaretový kouř, pach zvířat a jiné částečky ve vzduchu můžou snížit životnost filtru. Filtry pravidelně kontrolujte a v případě potřeby je vyměňte.

Umývatelný dezodorizační filtr

Filtr můžete po umytí opakovaně používat (nebo jej můžete vyměnit).

Zvlhčovací filtr

Do 2 let po otevření

Životnost filtru se může vlivem prostředí v místnosti velmi snížit. Zpozorujete-li následující příznaky, vyměňte zvlhčovací filtr (i když ještě neuplynuli 2 roky):

• Nánosy minerálů (bílé, černé, nebo červené), které se po čištění neodstraní, nebo je-li zvlhčovací filtr stále špinavý.
• Filtr je velmi poškozen nebo zdeformován.

Náhradní filtry

• HEPA filtr: 1 jednotka
Model FZ-C150HFE (pro KC-860E)
FZ-C100HFE (pro KC-850E)
FZ-C70HFE (pro KC-840E)
- Umývatelný dezodorizační filtr: 1 jednotka
Model FZ-C150DFE (pro KC-860E)
FZ-C100DFE (pro KC-850E)
FZ-C70DFE (pro KC-840E)
• Zvlhčovací filtr: 1 jednotka
Model FZ-C100MFE

(šedá) Zvlhčovací filtr Rám filtru (šedý) (bílá) Rám filtru (bílý)

Výměna filtrů

1. Filtry vyměňte podle pokynů dodaných s náhradními filtry.
2. Štítky s daty použijte jako pomůcku na zjištění, kdy byste měli vyměnit filtry.

Likvidace filtrů

Použité filtry zlikvidujte v souladu s místními zákony a nařízeními.

Materiály HEPA filtru:

• Filtr: polypropylén • Rám: polyester
  Materiály umývatelného dezodorizačního filtru:
• polyester, umělé hedvábí, aktivní uhlí
  Materiály zvlhčovacího filtru:
• umělé hedvábí, polyester

Před zavoláním na servis si prosím projděte níže uvedenou tabulku Řešení problémů, jelikož problémem nemusí být porucha přístroje.

SYMPTOM	NÁPRAVA (není závada)
Pachy a kouř se neodstraňují.	Zdají-li se vám filtry velmi špinavé, vyčistěte je, nebo je vyměň-te. (Viz CZ-11, CZ-12, CZ-14)
Přední monitor svítí zeleně, dokonce i když je vzduch špinavý.	Vzduch může být špinavý v čase, když byl přístroj připojen. Odpojte přístroj, počkejte jednu minutu a pak přístroj opět zapojte.
Přední monitor svítí oranžově nebo červeně, dokonce i když je vzduch čistý.	Jsou-li otvory prachového senzoru špinavé nebo ucpané, může se tím ovlivnit činnost senzoru. Jemně očistěte prachové senzory (Viz CZ-11).
Z přístroje je slyšet klepání nebo tikot.	Když přístroj generuje iony, může být z něj slyšet klepání nebo tikot.
Vypouštěný vzduch zapáchá.	Zkontrolujte, nejsou-li filtry silně znečištěny.Vyčistěte nebo vyměňte filtry.Čističky vzduchu Plasmacluster emitují stopové množství ozonu, který může způsobovat zápach.
Přístroj nefunguje, je-li ve vzduchu cigaretový kouř.	Je přístroj instalován na místě, kde je pro senzor těžké detekovat cigaretový kouř?Jsou otvory prachového senzoru zablokované nebo ucpané?(V takovém případe vyčistěte otvory.) (Viz CZ-11)
Svítí kontrolka indikátoru filtru.	Po výměně filtrů připojte napájecí kabel k zásuvce a stiskněte tlačítko resetování filtru. (Viz CZ-11)
Přední monitor je vypnutý.	Zkontrolujte, je-li nastaven režim vypnutí kontrolek. Je-li to tak, stiskněte tlačítko ovládání kontrolek k aktivaci kontrolek indiká-toru. (Viz CZ-10)
Kontrolka indikátoru dodávání vody nesvítí, je-li nádrž prázdná.	Zkontrolujte polystyrénový plovák, není-li špinavý. Vyčistěte zvlhčovací misku. Újistěte se, nachází-li se přístroj na rovném povrchu.
Hladina vody v nádrži se nesnižuje, nebo se snižuje pomalu.	Zkontrolujte, jsou-li zvlhčovací miska a vodní nádrž správně nainstalovány. Zkontrolujte zvlhčovací filtr.Je-li filtr silně zanesen, vyčistěte jej, nebo jej vyměňte (Viz CZ-14 a CZ-15).
Kontrolky na předním monitoru často mění barvu.	Kontrolky předního monitoru automaticky mění barvy tak, jak se pomocí prachového senzoru a senzoru pachů detekují nečistoty.

ZOBRAZENÍ CHYB

KC-850E·KC-860E

Vyskytne-li se chyba znovu, kontaktujte servisní středisko Sharp.

DIGITÁLNÍOZNAČENÍ	OZNAČENÍ KONTROLKAMI	DETAILY O CHYBĚ	NÁPRAVA
E2	Blikání kontrolky čistého vzduchu a kontrolky indikátoru vlhkosti.	Porucha zvlhčovacího filtru	Zkontrolujte, jsou-li zvlhčovací filtr, zvlhčovací miska a vodní nádrž správně nainstalovány, a pak opět zapněte napájení.
C1	Blikání kontrolky indikátoru rychlosti ventilátoru „ ⚙“.	Porucha motoru ventilátoru	Vypněte přístroj pro zrušení zobrazení chyb, počkejte jednu minutu, a pak jej znovu zapněte.
C3	——	Porucha senzoru teplo-ty a vlhkosti	Odpojte přístroj, počkejte jednu minutu, a pak jej znovu zapojte.
C4	——
C5	Blikání kontrolky indikátoru čisté ionové sprchy.	Problém na obvodové desce
C6	Blikání kontrolky čistého vzduchu.
C7	Blikání kontrolky indikátoru rychlosti ventilátoru „ * * “.
C8	Blikání kontrolky indikátoru rychlosti ventilátoru „ ⭕ “.

KC-840E

OZNAČENÍ KONTROLKAMI	DETAILY O CHYBĚ	NÁPRAVA
Blikání kontrolky čistého vzduchu a kontrolky indikátoru vlhkosti.	Porucha zvlhčovacího filtru	Zkontrolujte, jsou-li zvlhčovací filtr, zvlhčovací miska a vodní nádrž správně nainstalovány, a pak opět zapněte napájení.
Blikání kontrolky indikátoru rychlosti ventilátoru „ Ⓧ“.	Porucha motoru ventilátoru	Vypněte přístroj pro zrušení zobrazení chyb, počkejte jednu minutu, a pak jej znovu zapněte.
Blikání kontrolky indikátoru vlhkosti „Vysoká“ nebo „Nízká“.	Porucha senzoru teplo-ty a vlhkosti	Odpojte přístroj, počkejte jednu minutu, a pak jej znovu zapojte.
Blikání kontrolky indikátoru čisté ionové sprchy.	Problém na obvodové desce
Blikání kontrolky čistého vzduchu.
Blikání kontrolky indikátoru rychlosti ventilátoru „ * * “.
Blikání kontrolky indikátoru rychlosti ventilátoru „ ⭕ “.

Model		KC-860E			KC-850E			KC-840E
Napájení		220 ~ 240 V 50/60 Hz
Nastavení rychlosti ventilátoru		MAX	STŘED.	NIŽŠÍ	MAX	STŘED.	NIŽŠÍ	MAX	STŘED.	NIŽŠÍ
Č I S T ŎVZDUCH	Rychlost ventilátoru (m3/hodinu)	396	240	84	306	168	60	210	132	48
	Jmenovitý výkon (W)	56	19	5,5 (4,9)	41	11,6	3,8 (3,3)	26	9,5	3,7 (3,4)
	Úroveň hluku (dBA)	51	39	17	47	35	15	45	34	15
ČISTÝVZDUCH AZVLHČENÍ	Rychlost ventilátoru (m3/hodinu)	396	240	120	288	168	84	186	132	54
	Jmenovitý výkon (W)	56	21	8,8 (8,2)	40	13,5	6,8 (6,3)	21	11,5	6,1 (5,8)
	Úroveň hluku (dBA)	50	39	25	47	35	22	42	34	20
	Zvlhčení (ml/hodinu)*2	730	500	300	600	400	230	450	330	170
Doporučovaná velkost místnosti (m2)*1		~48			~38			~26
Kapacita vodní nádrže (l)		4,3			4,0			3,0
Senzory		Prach/pach/teplota a vlhkost						Pach/teplota a vlhkost
Typ filtru	Sběr prachu	HEPA s mikrobiální kontrolou *3
	Dezodorizace	Umývatelná dezodorizace
Délka kabelu (m)		2,0
Rozměry (mm)		398 (Š) × 288 (H) × 627 (V)			378 (Š) × 265 (H) × 586 (V)			360 (Š) × 233 (H) × 550 (V)
Hmotnost (kg)		11,0			9,0			8,0

*1 • Doporučovaná velikost místnosti je vhodná k provozu přístroje s maximální rychlostí ventilátoru. • Doporučovaná velikost místnosti označuje prostor, ve kterém se může do 30 minut odstranit určité množství prachových částic. *2 • Účinnost zvlhčování se mění podle vnitřní a vnější teploty a vlhkosti.

Účinnost zvlhčování se zvyšuje se zvyšováním teploty nebo snižováním vlhkosti.

Účinnost zvlhčování se snižuje se snižováním teploty nebo zvyšováním vlhkosti.

- Podmínky měření: 20 °C, 30 % vlhkost (JEM1426)

*3 • Třída HEPA filtru podle EN1822 je H10.

Spotřeba energie v pohotovostním režimu

Aby mohli být během toho, když je napájecí kabel zapojen do elektrické zásuvky, obsluhovány elektrické obvody, spotřebuje tento výrobek asi 0,7 W energie v pohotovostním režimu. Nepoužíváte-li přístroj, odpojte pro šetření energie napájecí kabel.

Pozor: Výrobek je označen tímto symbolem. Ten znamená, že elektrická a elektronická zařízení nepatří do běžného domovního odpadu. Tyto výrobky odevzdávejte do samostatných sběrných systémů.

A. Informace o likvidaci pro uživatele (domácnosti)

1. V zemích Evropské unie

Pozor: Toto zařízení nelikvidujte v běžných odpadkových koších!

Použité elektrické a elektronické vybavení je třeba likvidovat samostatně a v souladu s legislativou, která vyžaduje řádnou likvidaci, obnovení a recyklaci použitého elektrického a elektronického vybavení.

Na základě dohody členských států mohou domácnosti v zemích Evropské unie vracet použité elektrické a elektronické vybavení v určených sběrnách zdarma*. V některých zemích* od vás může místní prodejce odebrat zdarma použitý výrobek, pokud zakoupíte nový podobný. *) Další podrobnosti vám sdělí orgány místní správy.

Pokud použité elektrické nebo elektronické vybavení obsahuje baterie nebo akumulátory, zlikvidujte je předem samostatně v souladu s místními vyhláškami.

Řádnou likvidací tohoto výrobku pomáháte zajistit, že bude odpad vhodným způsobem zlikvidován, obnoven a recyklován a zabráníte tak možnému poškození životního prostředí a zdraví obyvatel, ke kterému by mohlo dojít v případě nesprávné likvidace.

2. V ostatních zemích mimo Evropskou unii

Chcete-li tento výrobek zlikvidovat, obraťte se na místní správní orgány, které vás seznámí s vhodnou metodou likvidace.

B. Informace o likvidaci pro podnikatelské subjekty

1. V zemích Evropské unie

Chcete-li zlikvidovat výrobek, který je používán pro podnikatelské účely:

Obraťte se na prodejce SHARP, který vás informuje o odebrání výrobku. Odebrání a recyklace mohou být zpoplatněny. Malé výrobky (a malá množství) mohou odebírat místní sběrny odpadu.

2. V ostatních zemích mimo Evropskou unii

Chcete-li tento výrobek zlikvidovat, obraťte se na místní správní orgány, které vás seznámí s vhodnou metodou likvidace.

- Používajte len zásuvku s napätím 220 – 240 voltov.

- Zo zástrčky odstraňujte pravidelne prach.

- Ak je napájací kábel poškodený, musí ho vymenit' výrobca, jeho servisný technik, autorizované servisné stredisko spoločnosti Sharp alebo kvalifikovaná osoba, aby sa zabránilo nebezpečenstvu.

Prachový senzor neustále monitoruje vzduch a v závislosti od čistoty vzduchu mení farbu. Prístroj KC-860E má 5 úrovní detektora prachu.

Pachový senzor neustále monitoruje vzduch a v závislosti od intenzity pachu mení farbu.

Pach v miestnosti Slabé Zelená ⇄ Žltá ⇄ Silné Červená

Kontrolka indikátora vlhkosti (zelená)

Zobrazuje približnú úroveň vlhkosti v miestnosti. Nastavenie vlhkosti sa nedá upravit'.

Prachový senzor neustále monitoruje vzduch a v závislosti od čistoty vzduchu mení farbu.

Kontrolka indikátora vlhkosti (zelená)

Zobrazuje približnú úroveň vlhkosti v miestnosti. Nastavenie vlhkosti sa nedá upravit'.

Veko nádrže Vodná nádrž

3 Po naplnení bezpečne utiahnite veko nádrže.

REŽIM ČISTÉHO VZDUCHU A ZVLHČENIA

O režime automatického zvlhčenia

Režim čistého vzduchu použite vtedy, ked' nepotrebujete zvýšit' vlhkost' vzduchu.

1 Stlačte na displeji tlačidlo režimu čistého vzduchu.

Ked' je vodná nádrž prázdna, bude kontrolka indikátora dodávania vody blikat' na znak toho, že je treba doplnit' vodnú nádrž. Pamätajte si prosím, že počas režimu čistého vzduchu a režimu čistej iónovej sprchy nebude kontrolka blikat' ani ked' bude vodná nádrž prázdna.

Blikanie

Ak je monitor prachu a monitor pachov neustále červený, nastavte nastavenie na „nízka“, aby ste znížili citlivost’, a ak je monitor prachu a monitor pachov neustále zelený, nastavte nastavenie na „vysoká“, aby ste zvýšili citlivost’.

3 Stlačte tlačidlo Vyp.

Na udržanie optimálneho výkonu tejto čističky vzduchu musíte prístroj pravidelne čistit', vrátane senzora a filtrov.

Po vykonaní údržby resetujte indikátor filtra. Zapojte prístroj, zapnite ho a asi 3 sekundy podržte stlačené tlačidlo RESET. Kontrolka indikátora filtra zhasne. Dokonca aj keď je kontrolka indikátora filtra už vypnutá, musíte stlačit’ tlačidlo RESET, aby ste resetovali časovač údržby.

ZADNÝ PANEL A SENZORY

Údržbový cyklus

Nepoužívajte prchavé látky

Nepoužívajte čistiace prostriedky

Každý deň, ked' zvlhčujete

údržbový cyklus... raz za mesiac

Malé veko z veka nádrže je odoberatel'né.

1 Opláchnite vlažnou vodou umývatel'ný deodorizačný filter.

Pred umytím odstráňte z umývatel'ného deodorizačného filtra prach.

UPOZORNENIE

Držadlo nádrže Vodná nádrž

Ked' je t'ažké odstránit' zvyšky vody

1 Naplňte do polovice vlažnou vodou zvlhčovaciu misku, pridajte malé množstvo jemného kuchynského čistia-ceho prostriedku a nechajte asi 30 minút odmáčat'.

Zried'te čistiaci prostriedok podl'a pokynov na nádobe.

2 Opláchnite vlažnou vodou zvlhčovaciu misku.

Ak vypadne polystyrénový plavák, dajte ho spät' vložením ušiek plaváka do otvorov vo zvlhčovacej miske tak, ako je to zobrazené na diagrame.

② Vložte do otvoru uško plaváka.

① Vložte plavák pod toto uško.
③ Vložte do otvoru uško na druhej strane plaváka.

ZVLHČOVACÍ FILTER

Údržbový cyklus

Pri čistení filtra si dajte pozor, aby ste nevyliali vodu.

5 Opakovane opláchnite vlažnou vodou zvlhčovací filter, aby ste odstránili všetky zvyšky roztoku.

* Zvlhčovací filter nedrhnite, len ho opláchnite jemne pod vlažnou vodou.

Do 5 rokov po otvorení

Do 2 rokov po otvorení

• Zvlhčovací filter: 1 jednotka

Model FZ-C100MFE

(sivá) Zvlhčovací filter Rám filtra (sivý) (biela) Rám filtra (biely)

Výmena filtrov

Materiály HEPA filtra:

elektrické obvody, spotrebuje tento výrobok asi 0,7 W energie v pohotovostnom režime.
