РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KC-840E SHARP

Тип установки: отдельностоящий

Volně stojící

Vol'ne stojaca

Különálló típus

Вільностоячий тип

床置き・卓上兼用型

SHARP

SHARP ELECTRONICS (Europe) GmbH

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ČISTIČKA VZDUCHU

s funkcí zvlhčování

NÁVOD K OBSLUZE

ČISTIČKA VZDUCHU

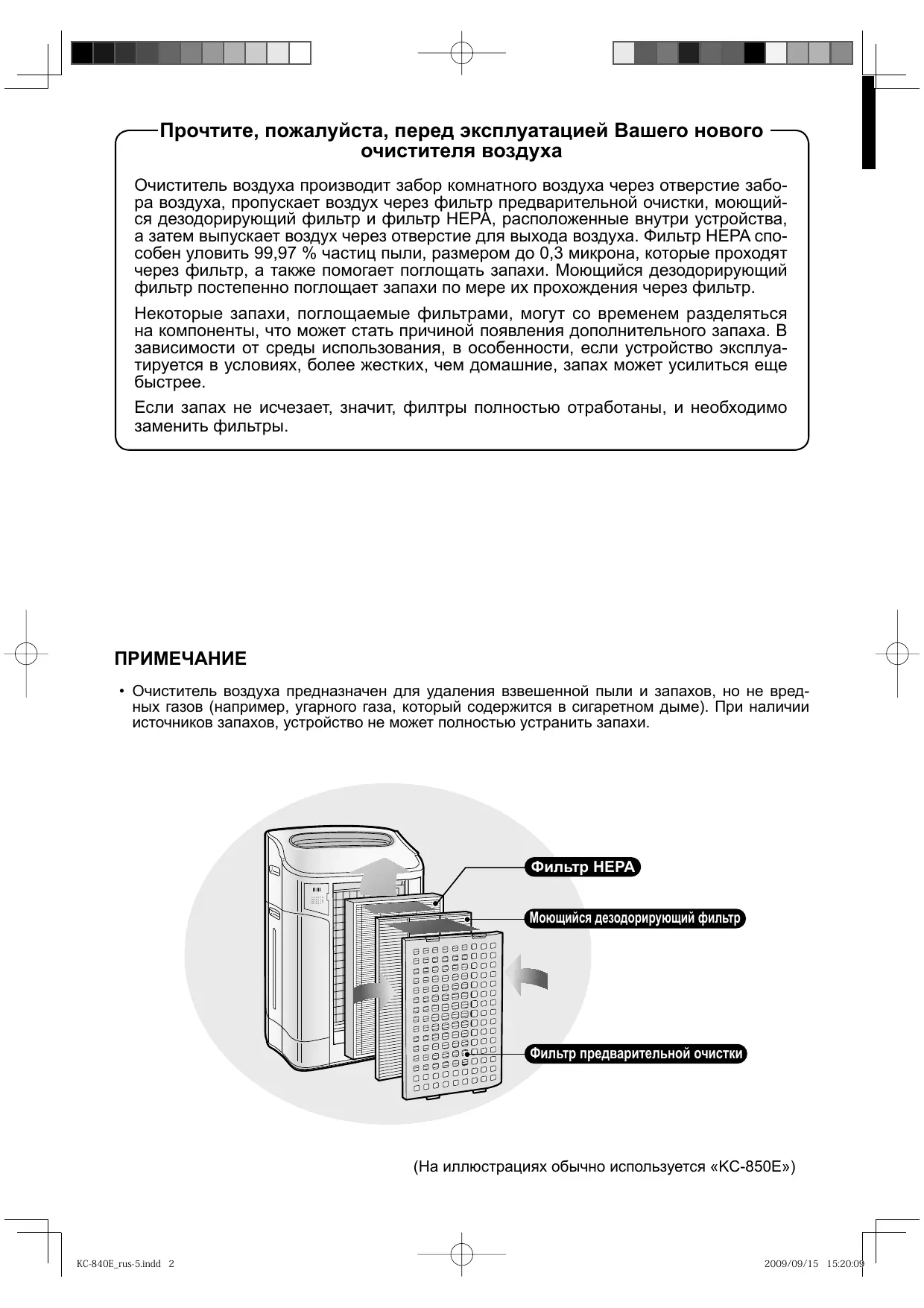

Прочтите, пожалуйста, перед эксплуатацией Вашего нового очистителя воздуха

Очиститель воздуха производит забор комнатного воздуха через отверстие забора воздуха, пропускает воздух через фильтр предварительной очистки, моющийся дезодорирующий фильтр и фильтр НЕРА, расположенные внутри устройства, а затем выпускает воздух через отверстие для выхода воздуха. Фильтр НЕРА способен уловить 99,97 % частиц пыли, размером до 0,3 микрона, которые проходят через фильтр, а также помогает поглощать запахи. Моющийся дезодорирующий фильтр постепенно поглощает запахи по мере их прохождения через фильтр.

Некоторые запахи, поглощаемые фильтрами, могут со временем разделяться на компоненты, что может стать причиной появления дополнительного запаха. В зависимости от среды использования, в особенности, если устройство эксплуатируется в условиях, более жестких, чем домашние, запах может усилиться еще быстрее.

Если запах не исчезает, значит, филтры полностью отработаны, и необходимо заменить фильтры.

ПРИМЕЧАНИЕ

- Очиститель воздуха предназначен для удаления взвешенной пыли и запахов, но не вредных газов (например, угарного газа, который содержится в сигаретном дыме). При наличии источников запахов, устройство не может полностью устранить запахи.

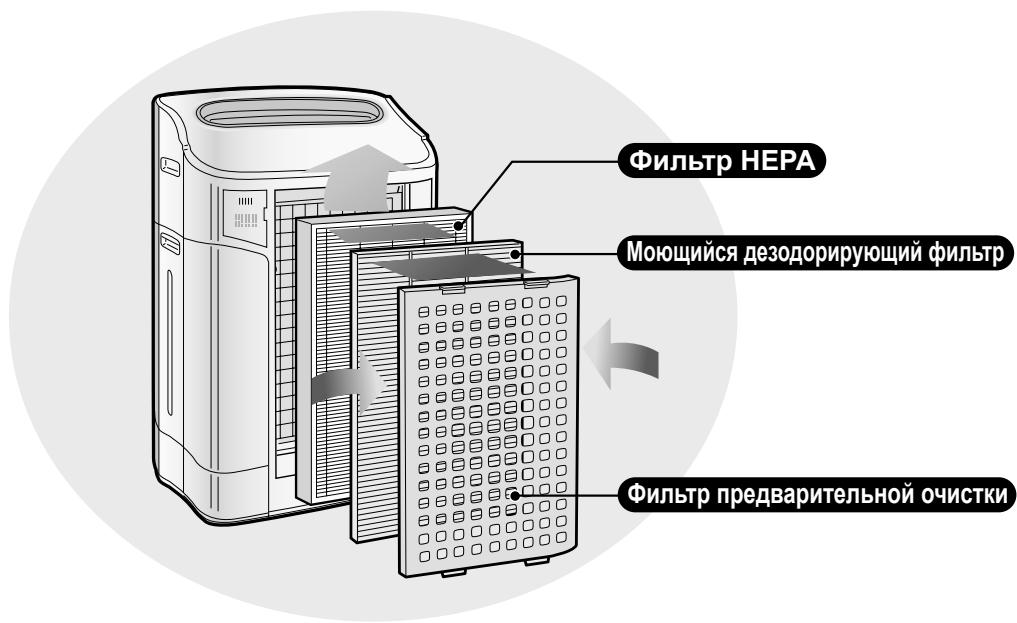

Фильтр НЕРА Моющийся дезодорирующий фильтр Фильтр предварительной очистки

ХАРАКТЕРИСТИКИ

Уникальная комбинация технологий очистки воздуха

Система тройной фильтрации + Plasmcluster + Увлажнение

УЛАВЛИВАЕТ ПЫЛЬ\*

Моющийся фильтр предварительной очистки улавливает пыль и другие крупные взвешенные в воздухе частицы.

УМЕНЬШАЕТ ЗАПАХИ

Моющийся дезодорирующий фильтр поглощает многие обычные домашние запахи.

СНИЖАЕТ КОЛИЧЕСТВО ПЫЛЬЦЫ И ПЛЕСЕНИ\*

Фильтр НЕРА улавливает 99,97 % час- тиц размером до 0,3 микрон.

ОСВЕЖАЕТ

Plasmacluster очищает воздух аналогично природному механизму очистки окружающей среды при помощи генерации положительных и отрицательных ионов.

УВЛАЖНЯЕТ

Работает в течение 10 часов на одном заполнении.**

*Если забор воздуха происходит через фильтрующую систему.

**Размер комнаты:

до 48 М². (КС-860Е)

до 38 М². (КС-850Е)

до 26 М². (КС-840Е)

Датчики постоянно следят за качеством воздуха, автоматически настраивая режимы работы согласно определяемой чистоте и влажности воздуха.

СОДЕРЖАНИЕ

ВАЖНЫЕ ИНСТРУКЦИИ ПО

ТЕХНИКЕ БЕЗОПАСНОСТИ ..... R-2

• ПРЕДУПРЕЖДЕНИЕ .....R-2
- МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ....R-3
- ИНСТРУКЦИИ ПО УСТАНОВКЕ ......R-3
- ИНСТРУКЦИИ ПО ОБСЛУЖИВАНИЮ ФИЛЬТРОВ ......R-3

НАЗВАНИЯ УЗЛОВ....R-4

• НАГЛЯДНАЯ ДИАГРАММА .....R-4
• ВИД СЗАДИ....R-4
• ПЕРЕДНИЙ ИНДИКАТОР ......R-5

ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ .....R-6

• УСТАНОВКА ФИЛЬТРОВ......R-6
• ЗАПОЛНЕНИЕ ЁМКОСТИ ВОДОЙ .....R-7

ЭКСПЛУАТАЦИЯ ......R-8

• ДИСПЛЕЙ ОСНОВНОГО БЛОКА......R-8
- РЕЖИМ ОЧИСТКИ ВОЗДУХА И УВЛАЖНЕНИЯ ......R-8
- РЕЖИМ ОЧИСТКИ ВОЗДУХА......R-9
- РЕЖИМ ИОННОГО ДОЖДЯ ......R-9
- ВЫБОР СКОРОСТИ РАБОТЫ ВЕНТИЛЯТОРА ..R-9
- КНОПКА Plasmacluster ВКЛ/ВЫКЛ .....R-10
- КНОПКА УПРАВЛЕНИЯ ИНДИКАТОРАМИ ..R-10
- ИНДИКАТОР УРОВНЯ ВОДЫ ......R-10
- НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКОВ ......R-10

УХОД И ОБСЛУЖИВАНИЕ ......R-11

• ИНДИКАТОР ФИЛЬТРА ......R-11
• ЗАДНЯЯ ПАНЕЛЬ И ДАТЧИКИ......R-11
• ОСНОВНОЙ БЛОК ......R-11
• ЁМКОСТЬ....R-12
• МОЮЩИЙСЯ ДЕЗОДОРИРУЮЩИЙ ФИЛЬТР ....R-12
- ЛОТОК ДЛЯ ВОДЫ ......R-13
• УВЛАЖНЯЮЩИЙ ФИЛЬТР ......R-14
- ИНСТРУКЦИИ ПО ЗАМЕНЕ ФИЛЬТРОВ..R-15

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..R-16

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ..R-18

ИНФОРМАЦИЯ О ПРАВИЛЬНОЙ

УТИЛИЗАЦИИ ......R-19

Благодарим Вас за приобретение очистителя воздуха SHARP. Пожалуйста, внимательно прочтите данное руководство, прежде чем использовать очиститель воздуха. После прочтения, сохраните руководство в удобном месте для последующего использования.

При эксплуатации электроприборов необходимо соблюдать основные меры предосторожности, которые включают следующее:

ПРЕДУПРЕЖДЕНИЕ

– Для снижения вероятности поражения электрическим током, возгорания и травматизма:

• Полностью прочтите инструкции перед эксплуатацией данного устройства.
• Следует использовать толко напряжение 220 - 240 В переменного тока.
• Не используйте устройство, если шнур питания или сетевая вилка повреждены, или если вилка не плотно входит в гнезда розетки.

- Периодически удаляйте пыль с сетевой вилки.

- Не вставляйте пальцы или посторонние предметы в отверстия забора или выхода воздуха.

- При вынимании вилки из розетки, всегда держитесь за вилку, и никогда не тяните за шнур.

Это может привести к поражению электрическим током или возгоранию из-за короткого замыкания.

- Не вынимайте вилку мокрыми руками.

- Не эксплуатируйте данное устройство вблизи газовых плит или каминов.

- При наполнении ёмкости водой, чистке устройства, или если устройство не используется, вынимайте вилку из розетки. В противном случае существует риск поражения электрическим током или возгорания из-за короткого замыкания.

- Если шнур питания повреждён, его должен заменить производитель, его сервисный агент, авторизированный сервисный центр Sharp или лицо, имеющее аналогичную квалификацию, во избежание риска.

- Не эксплуатируйте устройство при использовании средств для борьбы с насекомыми или в помещениях с присутствием остатков масла, ароматизаторов воздуха, искр от зажжённых сигарет, химических газов или повышенной влажности, например в ванной комнате.

- Соблюдайте осторожность во время чистки устройства. Агрессивные чистящие средства могут повредить корпус.

- Только авторизированный сервисный центр Sharp должен производить обслуживание этого очистителя воздуха. Свяжитесь с ближайшим к Вам сервисным центром при возникновении проблем, необходимости настройки или ремонта.

- При Транспортировке устройства, сначала снимите ёмкость и лоток для воды, затем возьми- те устройство за ручки, расположенные по бокам.

- Не пейте воду из лотка для воды или ёмкости.

- Ежедневно меняйте воду в ёмкости, наливая свежую воду из-под крана, и регулярно чистите ёмкость и лоток для воды. (Смотрите R-12 и R-13). Если устройство не используется, вылейте воду из ёмкости и лотка для воды. Если воду в лотке / ёмкости оставить, это может привести к образованию плесени, бактерий и неприятных запахов.

В редких случаях бактерии могут стать причиной вредного воздействия на здоровье.

- Этот прибор не предназначен для использования людьми (включая детей) с ограниченными физическими возможностями, способностями восприятия и с недостаточными знаниями, за исключением тех случаев, когда они находятся под присмотром или им даются указания по пользованию прибором со стороны человека, ответственного за их безопасность.

Дети должны быть под присмотром, чтобы они ни в коем случае не играли с прибором.

ПРИМЕЧАНИЕ – ТВ и радиопомехи

Если очиститель воздуха вызывает помехи при приёме теле- или радиосигналов, постарайтесь исправить ситуацию, приняв следующие меры:

• Перенаправьте или переместите приёмную антенну.
• Увеличьте расстояние между данным устройством и теле/радиоприёмником.
• Подключите устройство к розетке в другой цепи, не той, к которой подключен теле/радиоприемник.
• Проконсультируйтесь у дилера или опытного теле/радиотехника.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ

• Не блокируйте отверстия забора/выхода воздуха.
• Не эксплуатируйте данное устройство вблизи или на источниках тепла, например печах или нагревателях, или в местах, где на устройство может воздействовать пар.
• Эксплуатируйте устройство только в вертикальном положении.
• При перемещении держите устройство за обе ручки, расположенные по бокам. Не передвигайте работающее устройство.
• Не эксплуатируйте устройство без правильно установленных фильтров, ёмкости и лотка для воды.
• Не мойте и не используйте повторно фильтр НЕРА.
  Это не только не улучшает работу фильтра, но и может стать причиной поражения электрическим током или повреждения оборудования.
• Протирайте корпус исключительно мягкой тканью.
  Не используйте агрессивные жидкости и/или чистящие средства.
  В противном случае поверхность устройства может повредиться или треснуть.
  Кроме того, в результате могут испортиться датчики.
• Интервалы обслуживания (чистка) будут зависеть от твёрдости примесей в используемой Вами воде; чем жёстче вода, тем чаще нужно производить чистку.
• Держите устройство подальше от воды.

ИНСТРУКЦИИ ПО УСТАНОВКЕ

• При использовании устройства, установите его, как минимум, на расстоянии 2 м от других устройств, генерирующих электрические волны, таких как телевизоры или радиоприёмники, во избежание помех.
• Не ставьте в местах, где на датчик дует прямой ветер.
  Устройство может работать неправильно.
• Не используйте устройство там, где мебель, ткани или другие предметы могут блокировать отверстия забора/выхода воздуха.
• Не используйте устройство во влажных местах и в местах с резкими перепадами температуры. Соответствующие для работы условия - когда температура в помещении 5 - 35°C.
• Ставьте на устойчивую поверхность в помещениях с достаточной циркуляцией воздуха.

При установке устройства на ковровые покрытия, оно может слегка вибрировать.

Ставьте устройство на ровную поверхность во избежание выливания воды из ёмкости и/или с увлажняющего лотка.

- Не ставьте в местах выбросов масляного дыма.

В результате поверхность устройства может треснуть, или испортится датчик.

- Установите устройство на расстоянии около 30\~60 см (1\~2 фута) от стены, чтобы обеспечить достаточное движение воздуха.

Участок стены, находящийся непосредственно за отверстием выхода воздуха, может со временем загрязниться. Если устройство используется длительное время в одном и том же месте, периодически чистите стену и закрывайте её виниловым щитом, и т.п., чтобы она не загрязнялась.

ИНСТРУКЦИИ ПО ОБСЛУЖИВАНИЮ ФИЛЬТРОВ

- Соблюдайте инструкции, приведённые в данном руководстве, по правильному уходу за фильтрами и их обслуживанию.

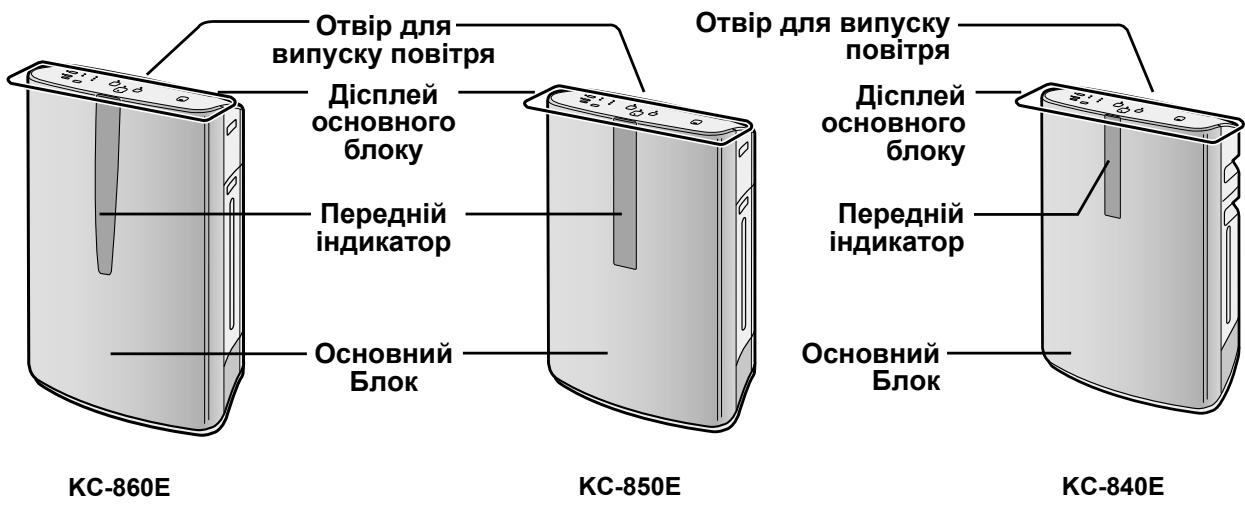

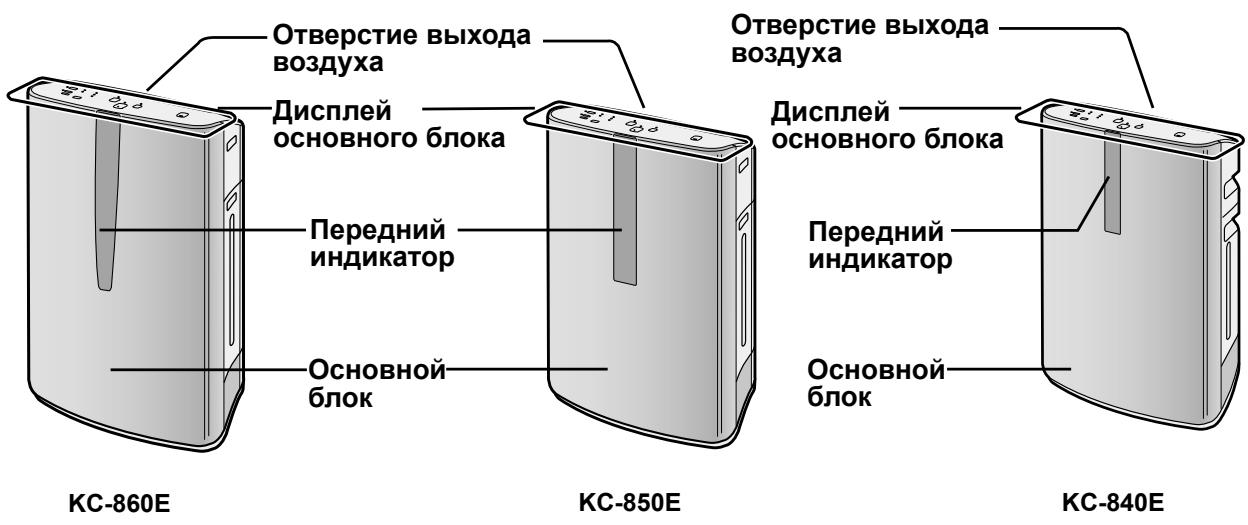

НАГЛЯДНАЯ ДИАГРАММА - ВИД СПЕРЕДИ

Отверстие выхода воздуха Дисплей основного блока Передний индикатор Основной блок Отверстие выхода воздуха Дисплей основного блока Передний индикатор Основной блок KC-860E KC-850E KC-840E

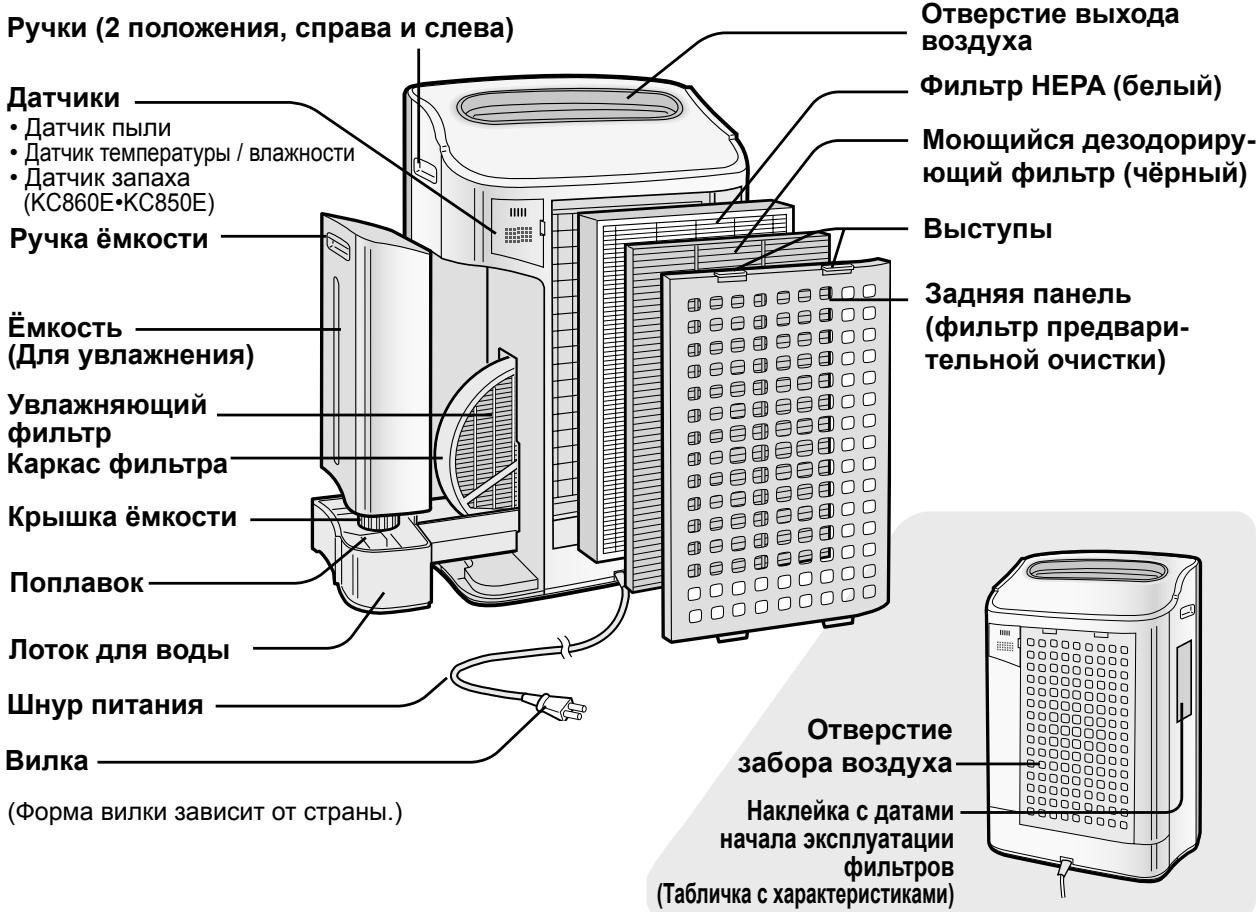

ВИД СЗАДИ

Ручки (2 положения, справа и слева) Отверстие выхода воздуха Датчики • Датчик пыли • Датчик температуры / влажности • Датчик запаха (КС860Е•КС850Е) Фильтр НЕРА (белый) Ручка ёмкости Моющийся дезодориру- ющий фильтр (чёрный) Выступы Ёмкость (Для увлажнения) Задняя панель (фильтр предвари- тельной очистки) Увлажняющий фильтр Каркас фильтра Крышка ёмкости Поплавок Лоток для воды Шнур питания Вилка (Форма вилки зависит от страны.) Отверстие забора воздуха Наклейка с датами начала эксплуатации фильтров (Табличка с характеристиками)

ПЕРЕДНИЙ ИНДИКАТОР

Показывает состояние и влажность воздуха в комнате.

KC-850E KC-860E

Показывает комнатные условия: запахи, пыль и влажность.

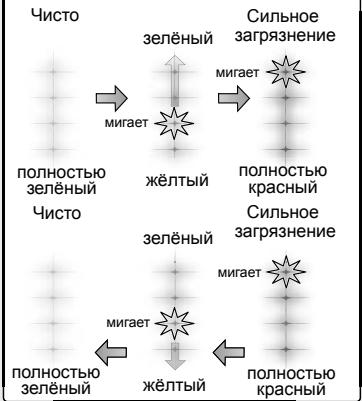

ИНДИКАТОР ПЫЛИ

Датчик пыли постоянно контролирует состояние воздуха; цвет индикатора меняется в зависимости от чистоты воздуха. Модель КС-860Е имеет 5 уровней индикации степени загрязнения воздуха.

Показание датчика

Когда датчик пыли обнаруживает пыль, мигающий индикатор перемещается в зависимости от запылённости.

Индикатор Plasmacluster (голубой)

Голубой : Plasmacluster ВКЛ Не горит : Plasmacluster ВЫКЛ

DUST MONITOR ≈ 60 HUMIDITY

ИНДИКАТОР ЗАПАХА

Датчик запаха постоянно контролирует состояние воздуха; цвет индикатора меняется в зависимости от интенсивности запаха.

Запах в комнате

Пыль и запах обнаруживаются разными датчиками. Цвета могут не изменяться одновременно.

Индикатор уровня воды (красный)

Индикатор загорится, если необходимо заполнить ёмкость водой.

Индикатор влажности (зелёный)

Показывает примерный уровень влажности в комнате. Показывает, только когда выбран режим очистки воздуха и увлажнения. Параметры влажности нельзя задавать и регулировать.

(Пример) Уровень влажности - 60%

80% или больше …… H, Меньше 30% …… Lo

KC-840E

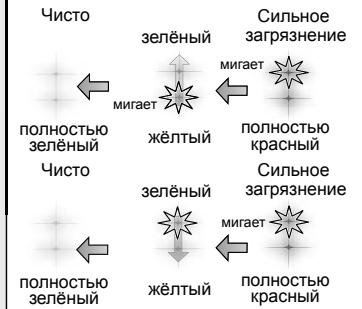

ИНДИКАТОР ПЫЛИ

Датчик пыли постоянно контролирует состояние воздуха; цвет индикатора меняется в зависимости от чистоты воздуха.

Показание датчика

Чисто полностью зелёный зелёный мигает сильное загрязнение полностью красный жёлтый мигает сильное загрязнение полностью красный жёлтый полностью зелёный

Когда датчик пыли обнаруживает пыль, мигающий индикатор перемещается в зависимости от запылённости.

DUST MONITOR High Med Low HUMIDITY

Индикатор влажности (зелёный)

Показывает примерный уровень влажности в комнате. Показывает, только когда выбран режим очистки воздуха и увлажнения. Параметры влажности нельзя задавать и регулировать.

High (высокая): 65 % или больше Med (средняя): от 40 % до 65 % Low (низкая): 40 % или меньше

Индикатор уровня воды (красный)

Индикатор загорится, если необходимо заполнить ёмкость водой.

Индикатор Plasmacluster (голубой)

Голубой : Plasmacluster ВКЛ Не горит : Plasmacluster ВЫКЛ

УСТАНОВКА ФИЛЬТРОВ

Для сохранения характеристик фильтров они упаковываются в полиэтиленовые мешки и помещаются в устройство. Не забывайте снимать полиэтиленовые мешки с фильтров и устанавливать фильтры обратно в устройство перед первой эксплуатацией устройства.

Выньте фильтры

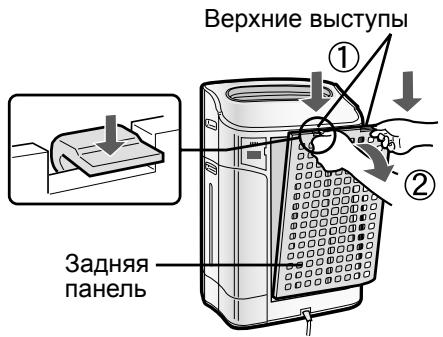

1 Снимите заднюю панель. Спогко нажмите на выступы

Слегка нажмите на выступы, затем наклоните и снимите заднюю панель.

Верхние выступы ① ② Задняя панель

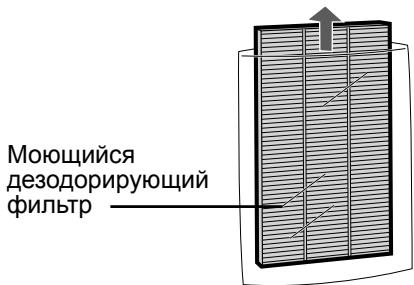

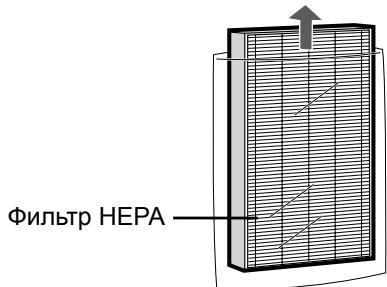

2 Извлеките моющийся дезодорирующий фильтр (чёрный) и фильтр НЕРА (белый) из полиэтиленовых мешков.

Фильтр НЕРА

Моющийся дезодорирующий фильтр

Установите фильтры

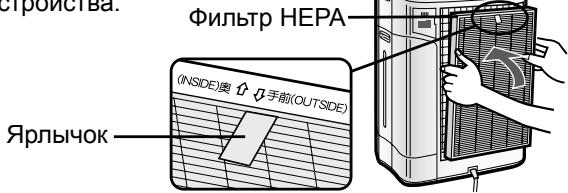

1 Установите фильтр НЕРА.

Пожалуйста, следите за правильностью установки фильтра НЕРА.

Установка фильтра обратной стороной отразится на работе устройства.

Фильтр HEPA (INSIDE)奥 ↗ ↘ 手前(OUTSIDE) Ярлычок

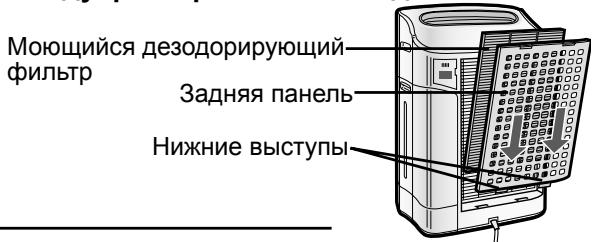

2 Вставьте 2 нижних выступа (левый и правый) задней панели в небольшие отверстия в устройстве, затем вставьте моющийся дезодорирующий фильтр между фильтром НЕРА и задней панелью.

Моющийся дезодорирующий фильтр Задняя панель Нижние выступы

3 Слегка нажмите на верхние выступы (левый и правый) и зафиксируйте.

Верхние выступы

4 Запишите дату начала эксплуатации на наклейке с датами.

Воспользуйтесь датой начала эксплуатации в качестве ориентира для определения интервалов замены фильтров.

Наклейка с датами начала эксплуатации фильтров

ЗАПОЛНЕНИЕ ЁМКОСТИ ВОДОЙ

Это устройство может использоваться в режиме очистки воздуха без воды в ёмкости. При использовании режима очистки воздуха и увлажнения или режима ионного дождя ёмкость необходимо заполнить водой.

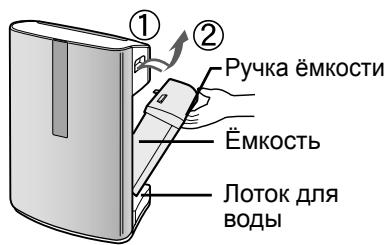

1 Снимите ёмкость, потянув ручку ёмкости вверх.

① ② Ручка ёмкости Ёмкость Лоток для воды

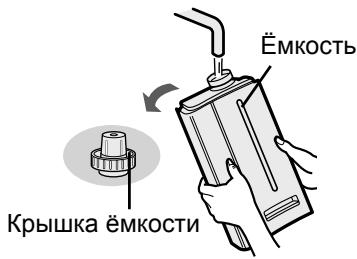

2 Снимите крышку ёмкости и осторожно заполните ёмкость водопроводной водой.

- Меняйте воду в ёмкости каждый день, заливая чистую воду из-под крана.

Ёмкость Крышка ёмкости

3 После заполнения водой плотно затяни- те крышку ёмкости.

• Проверьте, чтобы вода не подтекала.
• Лишнюю воду на внешней стенке ёмкости удаляйте тряпкой.
• При переноске ёмкости держите её в обеих руках отверстием вверх.

затянуть

4 Установите емкость обратно в устройство.

- Верхняя защёлка защёлкнется в положении при правильно установленной ёмкости.

• Не подвергайте устройство воздействию воды. Это может привести к короткому замыканию и/или поражению электрическим током.
• Не используйте горячую воду (40 °C), химические вещества, ароматические вещества, грязную воду или другие вредные вещества. Это может стать причиной деформации и/или поломки устройства.
• Используйте только чистую водопроводную воду. Использование другой воды может способствовать появлению плесени, грибков и/или бактерий.

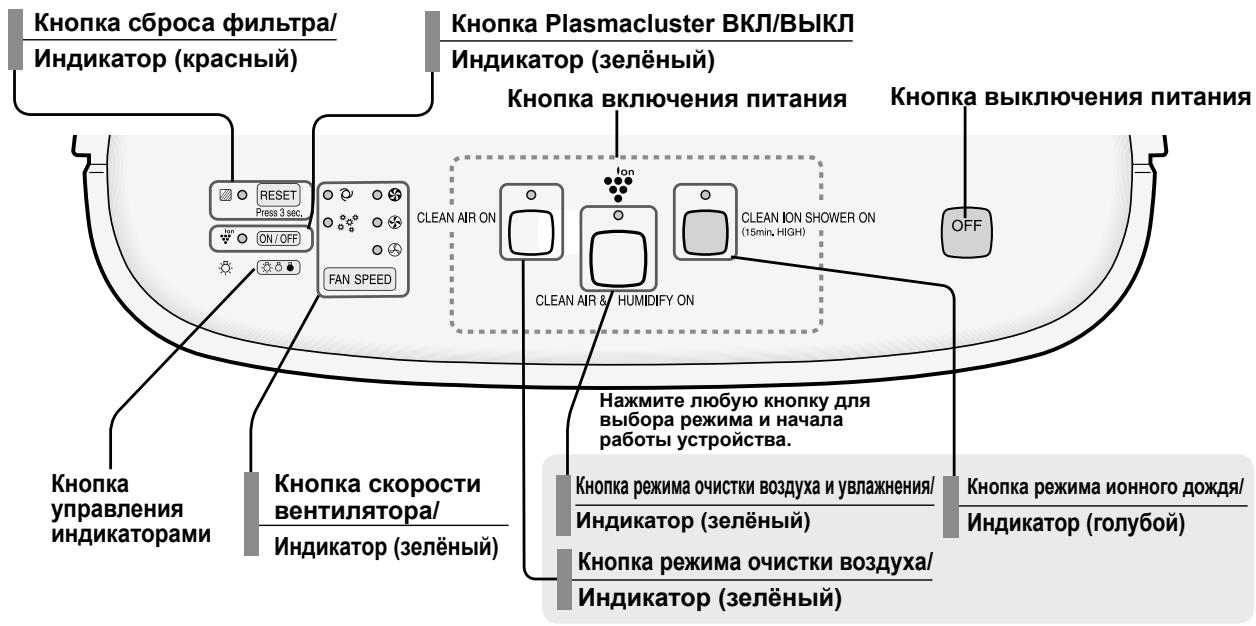

ДИСПЛЕЙ ОСНОВНОГО БЛОКА

Кнопка сброса фильтра/ Индикатор (красный) Кнопка Plasmacluster ВКЛ/ВЫКЛ Индикатор (зелёный) Кнопка включения питания Кнопка выключения питания RESET Press 3 sec. ON/OFF FAN SPEED CLOAN AIR ON Clean AIR & HUMIDIFY ON Ion CLOAN ION SHOWER ON (15min, HIGH) OFF Нажмите любую кнопку для выбора режима и начала работы устройства. Кнопка управления индикаторами Кнопка скорости вентилятора/ Индикатор (зелёный) Кнопка режима очистки воздуха и увлажнения/ Индикатор (зелёный) Кнопка режима очистки воздуха/ Индикатор (зелёный) Кнопка режима ионного дождя/ Индикатор (голубой)

РЕЖИМ ОЧИСТКИ ВОЗДУХА И УВЛАЖНЕНИЯ

Используйте режим очистки воздуха и увлажнения для быстрой очистки воздуха, уменьшения запахов и для увлажнения.

1 Заполните ёмкость водой. (Смотрите R-7)

2 Нажмите кнопку режима очистки воздуха и увлажнения.

- Если вилка шнура питания не была вынута из розетки между включениями, то устройство автоматически возобновит работу согласно последним установкам.

3 Нажмите кнопку скорости вентилятора для выбора необходимой скорости вентилятора.

- Индикатор покажет выбранную на данный момент скорость вентилятора.

Чтобы выключить устройство, нажмите кнопку выключения питания.

О режиме автоматического увлажнения

Датчики температуры/влажности автоматически определяют и регулируют влажность в зависимости от изменения температуры в комнате. В зависимости от размеров и влажности комнаты, влажность может не достигнуть 55 \~ 65%. В таких случаях рекомендуется использовать режим очистки воздуха и увлажнения при максимальной скорости работы вентилятора.

Температура	Влажность
~18 °C	65 %
18 °C~24 °C	60 %
24 °C~	55 %

РЕЖИМ ОЧИСТКИ ВОЗДУХА

Используйте режим очистки воздуха, если не требуется дополнительное увлажнение.

CLEAN AIR ON

1 Нажмите кнопку режима очистки воздуха на дисплее.

- Если вилка шнура питания не была вынута из розетки между включениями, то устройство автоматически возобновит работу согласно последним установкам.

2 Нажмите кнопку скорости вентилятора для выбора необходимой скорости вентилятора.

- Индикатор покажет выбранную на данный момент скорость вентилятора.

FAN SPEED

Чтобы выключить устройство, нажмите кнопку выключения питания.

РЕЖИМ ИОННОГО ДОЖДЯ

При работе в режиме ионного дождя выпускаются ионы Plasmacluster в высокой концентрации. Непрерывно подавая мощный поток воздуха в течение 15 минут, устройство эффективно удаляет аэрозольную пыль, пыльцу, плесень и аллергены из воздуха, прогоняемого через фильтрующую систему. При выборе этого режима необходимо заполнять ёмкость водой.

Устройство увлажняет, если в ёмкости есть вода, и работает без увлажнения, если ёмкость пуста.

1 Нажмите на дисплее кнопку РЕЖИМА ИОННОГО ДОЖДЯ, чтобы выбрать этот режим.

Когда работа в этом режиме завершается, устройство вернётся к работе в режиме, в котором оно работало до этого.

CLEAN ION SHOWER ON (15min. HIGH)

Чтобы выключить устройство, нажмите кнопку выключения питания.

Скорость работы вентилятора

Пожалуйста, заметьте, что скорость вентилятора нельзя отрегулировать в режиме ИОННОГО ДОЖДЯ.

Работа АВТО	Скорость вентилятора автоматически переключается (с высокой на низкую и обратно) в зависимости от количества примесей в воздухе. Датчики определяют уровень загрязнения для обеспечения эффективной очистки воздуха.
Работа в режимеПЫЛЬЦА	Устройство будет работать привысокой скорости вентилятора втечение 10 минут, затем скорость будетчередоваться: СРЕДНЯЯ - ВЫСОКАЯ.
Работа МАКС	Устройство будет работать при максимальной скорости вентилятора.
Работа СРЕДН	Устройство будет работать при средней скорости вентилятора.
Работа НИЗ	Устройство будет работать тихо с минимальным забором воздуха.

КНОПКА Plasmacluster ВКЛ/ВЫКЛ

Нажмите кнопку Plasmacluster ВКЛ/ВЫКЛ, чтобы включить или выключить режим ионизации.

Горящий зелёный индикатор показывает, что режим ионизации Plasmacluster включен.

КНОПКА УПРАВЛЕНИЯ ИНДИКАТОРАМИ

Используйте, если индикаторы на передней панели горят слишком ярко.

Чтобы выбрать необходимую яркость для индикаторов на передней панели, см. рисунок справа.

</details>

Индикаторы на передней панели горят ярче.

Индикаторы на передней панели горят слабее.

Индикаторы на передней панели выключены.

ОСТОРОЖНО

Индикаторы на передней панели всегда горят ярче при запуске.

<h1 id="индикатор-уровня-воды">ИНДИКАТОР УРОВНЯ ВОДЫ</h1>

Когда в ёмкости заканчивается вода, начнёт мигать индикатор уровня воды, напоминая о том, что необходимо наполнить ёмкость. Пожалуйста, учтите, что этот индикатор не будет мигать даже при пустой ёмкости во время работы в режимах очистки воздуха и режиме ионного дождя.

![](images/5d6138622a24d8e9168a39fb77a48709e276fe6b7be2a81c689c02851eca28cd.jpg)
мигает

<h1 id="установка-звукового-индикатора-уровня-воды">Установка звукового индикатора уровня воды.</h1>

Кроме светового индикатора устройство можно настроить на срабатывание звукового индикатора, когда в ёмкости заканчивается вода. Когда устройство выключено (ВЫКЛ.), нажмите и удерживайте кнопку управление индикаторами 3 секунды, чтобы включить звуковой сигнал.

<h1 id="отмена">Отмена</h1>

Чтобы отключить звуковой сигнал, когда устройство выключено (ВЫКЛ.), нажмите кнопку управление индикаторами еще раз и удерживайте ее нажатой не менее 3 секунд.

![](images/1d04c05d35023b74917b9cfd52ed6474d1d1d1a8849df1bd83d5a9ff67fcdb02.jpg)

![](images/eac518d384ee46ad81fe5d2d06e06bcf058b65776d034bacd4403688e0eae8d3.jpg)

<h1 id="настройка-чувствительности-датчиков">НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКОВ</h1>

Если ИНДИКАТОР ПЫЛИ и ИНДИКАТОР ЗАПАХА постоянно горят красным цветом, установите на «низкую», чтобы уменьшить чувствительность, а для увеличения чувствительности установите на «высокую», если ИНДИКАТОР ПЫЛИ и ИНДИКАТОР ЗАПАХА постоянно горят зелёным цветом.

1 На выключенном устройстве нажмите кнопку скорости вентилятора на 3 секунды. Индикатор скорости вентилятора покажет уровень чувствительности датчика на данный момент. Фабричная установка - Стандарт, что обозначается индикатором СРЕДН.

2 Нажмите кнопку скорости вентилятора для установки необходимой чувствительности датчиков. Смотрите диаграмму справа, чтобы выбрать нужный уровень чувствительности датчиков.

<h1 id="3-нажмите-кнопку-выключения-питания">3 Нажмите кнопку выключения питания.</h1>

Заметьте, если кнопка выключения питания не нажимается в течение 8 секунд после установки чувствительности датчиков, то установка сохранится автоматически. Установка чувствительности датчиков сохранится, даже если устройство выключить из розетки.

Индикатор
скорости
вентилятора

Чувствитель-
ность датчиков

![](images/cd30f2c4c85070f003e1d2b07d4ab84c8194240e86932afb9702a8a0d01e2ba6.jpg)

<details>
<summary>text_image</summary>

Выс
Стандарт
Низ
</details>

Для поддержания оптимальной производительности данного очистителя воздуха, пожалуйста, периодически чистите устройство, включая датчики и фильтры. Во время чистки устройства не забывайте сначала вынимать вилку шнура питания из розетки и никогда не браться за вилку мокрыми руками. В противном случае возможно поражение электрическим током и/или получение травм.

<h1 id="индикатор-фильтра">ИНДИКАТОР ФИЛЬТРА</h1>

Период об-
служивания

После 720 часов работы (30 дней × 24 часа = 720)

Индикатор фильтра загорается, предупреждая о необходимости обслуживания задней панели, датчиков и увлажняющего фильтра. Этот индикатор загорается примерно после 720 часов работы.

После выполнения обслуживания производите переустановку индикатора фильтра. Включите устройство в розетку, включите питание и нажмите кнопку СБРОС на 3 секунды. Индикатор фильтра выключится. Даже при выключенном индикаторе фильтра кнопку СБРОС необходимо держать нажатой, чтобы произвести сброс таймера обслуживания.

![](images/8774cf657febbb8ff05fbf9d42f52f185203f5c6c578c28f75b96c6539758fb4.jpg)

<h1 id="задняя-панель-и-датчики">ЗАДНЯЯ ПАНЕЛЬ И ДАТЧИКИ</h1>

Период об-
служивания

По мере накопления пыли на устрой-
стве или через каждые 2 месяца

Аккуратно удалите пыль с датчика и задней панели, используя насадку пылесоса или похожее приспособление.

<h1 id="если-на-задней-панели-появились-трудновыводимые-загрязнения">Если на задней панели появились трудновыводимые загрязнения</h1>

1 В случае появления жирных загрязнений, замочите заднюю панель в воде с добавлением средства для мытья посуды. Старайтесь не тереть сильно заднюю панель во время мытья.
2 Промойте заднюю панель несколько раз чистой водой, чтобы смыть остатки раствора.
3 Поставьте фильтр, чтобы стекли остатки воды.

<h1 id="уход-за-фильтром-датчика">УХОД ЗА ФИЛЬТРОМ ДАТЧИКА</h1>

Выньте фильтр датчика и слегка постучите им о раковину или мусорное ведро, чтобы выбить пыль. Если он сильно загрязнён, аккуратно промойте его в тёплой воде. Не пользуйтесь чистящими средствами или химическими веществами для чистки фильтра. Полностью высушите фильтр перед установкой его в устройство. Не эксплуатируйте устройство до тех пор, пока все фильтры не будут правильно установлены.

![](images/5d54eafd5da9d6ada567fe2600169e23f34e3b90d50aada4e83062ac460a186c.jpg)

<details>
<summary>text_image</summary>

Датчик
Задняя
панель
</details>

Задняя панель
![](images/1669f26e7a5b23a74bcd909e289d8fb35ac8a2bd64fec38f2e049d073b1a0e1e.jpg)

<details>
<summary>natural_image</summary>

Illustration of a rectangular container with internal compartments and a small inset showing a grid pattern (no text or symbols)
</details>

![](images/dfb1e60cad69189ade38f30255edbc4542c349cf3b6a75caa0f932d0704d5889.jpg)

Фильтр датчика
![](images/b39d3f858b078831ec40a7f59ff4f6a6afd3a04c047b2a63b451273044d5254b.jpg)

<h1 id="основной-блок">ОСНОВНОЙ БЛОК</h1>

Период обслуживания По мере накопления пыли на устройстве или через каждые два месяца

Чтобы на устройстве не скапливалась пыль и не образовывались пятна, регулярно его чистите. Если пятна вовремя не удалить, их будет трудно удалить в дальнейшем.

<h1 id="протирайте-сухой-мягкой-тканью">Протирайте сухой, мягкой тканью</h1>

Для удаления трудноудаляемых пятен или грязи пользуйтесь мягкой тканью, смоченной в тёплой воде.

<h1 id="не-используйте-агрессивных-жидкостей">Не используйте агрессивных жидкостей</h1>

Бензин, растворитель или полирующий порошок могут повредить поверхность.

<h1 id="не-используйте-чистящие-средства">Не используйте чистящие средства</h1>

Компоненты чистящих средств могут повредить устройство.

<h1 id="ёмкость">ЁМКОСТЬ</h1>

<h1 id="период-об-служивания">Период об- служивания</h1>

<h1 id="ежедневно-при-работе-в-режиме-увлажнения">Ежедневно при работе в режиме увлажнения</h1>

Промойте ёмкость внутри, оставив там небольшое количество тёплой воды, закройте ёмкость крышкой и потрясите её. Для мытья внутри ёмкости можно использовать неагрессивные чистящие средства, однако их нужно разбавлять водой, а ёмкость тщательно промывать для удаления остатков чистящих средств.

(Заметьте, что ёмкость нельзя мыть в посудомоечной машине.)

УХОД ЗА КРЫШКОЙ ЁМКОСТИ период обслуживания... один раз в месяц

Внутренняя выпуклая часть крышки ёмкости снимается.

Если крышка ёмкости и внутренняя часть крышки покрылись грязью и слизью, их необходимо почистить.

Воспользуйтесь ватной палочкой или зубной щёткой.

![](images/f2face11cbea82367e37425027f274b39f7e0c9b63ece47ec682fa1e3cd32dff.jpg)

<details>
<summary>text_image</summary>

Крышка
Ёмкости
Ёмкость
</details>

Крышка
ёмкости
Зубная щётка
![](images/708488a9e336a6cb6bf1fec2e69f3d3ae53f396563526fb71097da92e8453f0e.jpg)

<details>
<summary>text_image</summary>

System 2.0mm
</details>

<h1 id="моющийся-дезодорирующий-фильтр">МОЮЩИЙСЯ ДЕЗОДОРИРУЮЩИЙ ФИЛЬТР</h1>

<h1 id="только-ручная-мойка-не-сушите-в-сушильной-машине-для-одежды">ТОЛЬКО РУЧНАЯ МОЙКА! НЕ СУШИТЕ В СУШИЛЬНОЙ МАШИНЕ ДЛЯ ОДЕЖДЫ!</h1>

<h1 id="период-об-служивания-2">Период об- служивания</h1>

Если из отверстия выхода воздуха
исходит неприятный запах.

Если ухудшается эффективность фильтра, и запахи не исчезают.

<h1 id="1-удалите-грязь-из-моющегося-дезодорирующего-фильтра-под-струёй-тёплой-воды">1 Удалите грязь из МОЮЩЕГОСЯ ДЕЗОДОРИРУЮЩЕГО ФИЛЬТРА под струёй тёплой воды.</h1>

Перед мытьём удалите пыль с моющегося дезодорирующего фильтра.

<h1 id="осторожно-2">ОСТОРОЖНО</h1>

- При промывке фильтра в первый раз, вода может стать коричневого цвета. Это не влияет на дезодорирующие характеристики фильтра.
- Не гните и не складывайте фильтр во время мытья.

![](images/c758b3dd911077d558a2c397d5dc3a42d0d7cd90f25a6fed9ff25c9a7b3f1460.jpg)

<details>
<summary>natural_image</summary>

Illustration of a hand pouring liquid from a bottle onto a surface, with no text or symbols present.
</details>

<h1 id="2-поставьте-фильтр-чтобы-стекли-остатки-воды">2 Поставьте фильтр, чтобы стекли остатки воды.</h1>

<h1 id="3-полностью-высушите-фильтр-в-хорошо-про-ветриваемом-помещении-при-возможности-просушивайте-на-улице">3 Полностью высушите фильтр в хорошо про- ветриваемом помещении. При возможности просушивайте на улице.</h1>

Просушивайте фильтр в положении на боку, чтобы он не деформировался. Высушивание фильтра занимает около 6 часов.

<h1 id="осторожно-3">ОСТОРОЖНО</h1>

- Не сушите фильтр на улице при плохой погоде (например, при дожде или морозе). Не позволяйте фильтру замерзать.
- Если фильтр просушивается в помещении, соблюдайте меры предосторожности, например, подкладывайте полотенце под фильтр, чтобы не повредить пол капающей из фильтра водой.

![](images/e4e5a920c1d1f68ace6c2eba9850e00d260f336032f9c1e9b0525fa85daa8d64.jpg)

<details>
<summary>natural_image</summary>

Illustration of two wavy shopping bags with a sun symbol (no text or symbols)
</details>

<h1 id="4-вставьте-фильтр-обратно-в-устройство-смотрите-r-6">4 Вставьте фильтр обратно в устройство. (Смотрите R-6)</h1>

Полностью высушите фильтр перед установкой его в устройство, чтобы избежать появления запахов. Не эксплуатируйте устройство до тех пор, пока все фильтры не будут правильно установлены.

<h1 id="лоток-для-воды">ЛОТОК ДЛЯ ВОДЫ</h1>

<h1 id="период-об-служивания-3">Период об- служивания</h1>

1 месяц

Интервал обслуживания зависит от жёсткости воды. Не допускайте, чтобы во время снятия или чистки лотка разливалась вода.

<h1 id="1-снимите-ёмкость-и-лоток-для-воды">1 Снимите ёмкость и лоток для воды.</h1>

Сначала снимите ёмкость, затем выньте лоток. Вынимая лоток для воды держите его обеими руками, чтобы не пролить воду.

![](images/e21acb2fdc70409d5be29e0ddfd9fa6d261d847e63d55de275365ee6ed144897.jpg)

<details>
<summary>text_image</summary>

①
②
Ручка ёмкости
Ёмкость
</details>

<h1 id="2-выньте-увлажняющий-фильтр-из-лотка-для-воды-слейте-скопившуюся-воду-медленно-наклонняя-лоток">2 Выньте увлажняющий фильтр из лотка для воды. Слейте скопившуюся воду, медленно наклонняя лоток.</h1>

![](images/bc0b3d4bb53be426a2728d17f420beec8e3fec1c1201bad5ced3de72d9d9b2a6.jpg)

<details>
<summary>text_image</summary>

Увлажняющий
фильтр
Не держитесь
за эту часть.
Лоток для
воды
</details>

<h1 id="3-промойте-лоток-тёплой-водой-чтобы-удалить-загрязнения">3 Промойте лоток тёплой водой, чтобы удалить загрязнения.</h1>

- Не вынимайте
пенопластовый
поплавок.
• Чистите труднодоступные участки ватным тампоном на палочке или зубной щёткой.

![](images/368df952976fc7663da92ce23b1dbfc0d9765a073b7f010c2dedc51275052e45.jpg)

<details>
<summary>text_image</summary>

Поплавок
</details>

<h1 id="4-поставьте-на-место-увлажняющий-фильтр-и-лоток-для-воды">4 Поставьте на место увлажняющий фильтр и лоток для воды.</h1>

Увлажняющий фильтр не вставится, если его вставлять наоборот. Следите за тем, чтобы между лотком для воды и устройством не было зазора, когда увлажняющий фильтр вставляется обратно в устройство. Если увлажняющий фильтр вставлен неправильно, устройство может не работать надлежащим образом.

![](images/df21b12217b0ad8d0a5ed41acc94f016ad54de57df53acb7e10de7f7cac39af1.jpg)

<details>
<summary>text_image</summary>

Цвет: серый
</details>

<h1 id="если-водяные-отложения-трудно-удалить">Если водяные отложения трудно удалить</h1>

<h1 id="1-наполовину-наполните-лоток-для-воды-теплой-водой-добавьте-небольшое-количество-мягкого-средства-для-мытья-посуды-и-оставьте-примерно-на-30-минут">1 Наполовину наполните лоток для воды теплой водой, добавьте небольшое количество мягкого средства для мытья посуды и оставьте примерно на 30 минут.</h1>

Разбавьте
моющее средство
согласно
инструкциям на
упаковке.
Чистите
труднодоступные
участки ватным та
палочке или зубно

![](images/98f278af0fc6ed40dd015b92637da48d1a6cf64ded49448f103ad74b0f9eb817.jpg)

<details>
<summary>natural_image</summary>

Line drawing of a mechanical device with a hand operating the lever (no text or symbols)
</details>

<h1 id="2-промойте-лоток-для-воды-тёплой-водой">2 Промойте лоток для воды тёплой водой.</h1>

- Промывайте до тех пор, пока не будут удалены остатки моющего средства.
- Неправильная промывка может стать причиной появления запаха моющего

средства или
изменения
формы/ цвета
основного
блока.

![](images/0f3e3e6102f256ded3f2efeb1dbb22e001848ecbfd689259c60fde080f836545.jpg)

<details>
<summary>natural_image</summary>

Technical line drawing of a mechanical assembly with no visible text or symbols
</details>

<h1 id="осторожно-4">ОСТОРОЖНО</h1>

\- Используйте только мягкое средство для мытья посуды для чистки лотка для воды. Использование непредназначенных химических или чистящих средств могут вызвать деформацию, появление пятен, образование трещин (подтекание воды).

Если пенопластовый поплавок выпадает, поставьте его на место, вставив выступы поплавка в отверстия в лотке для воды, как это показано на рисунке.

② Вставьте выступ по-
плавка в отверстие.

![](images/69e0aca6167f8068ca6aecdfac7a26a56faa292eb80a771d6d107421add1d756.jpg)

<details>
<summary>natural_image</summary>

Technical line drawing of a car interior showing a door and seat assembly (no text or symbols)
</details>

① Вставьте поплавок под этим выступом.

③ Вставьте выступ на другой стороне поплавка в отверстие.

<h1 id="увлажняющий-фильтр">УВЛАЖНЯЮЩИЙ ФИЛЬТР</h1>

<h1 id="период-обслуживания">Период обслуживания</h1>

<h1 id="ежемесячно-или-когда-загорается-индикатор-фильтра">Ежемесячно или когда загорается индикатор фильтра.</h1>

Интервалы обслуживания будут зависеть от твёрдости примесей в используемой Вами воде; чем жёстче вода, тем чаще нужно производить чистку.

Будьте осторожны и не пролейте воду во время чистки фильтра.

<h1 id="1-снимите-ёмкость-и-лоток-для-воды-2">1 Снимите ёмкость и лоток для воды.</h1>

![](images/be5ca1d5e917b212c3a6e43a6c62bce7ea722994dc2cb2f3d2bf7ffed2712789.jpg)

<details>
<summary>text_image</summary>

Увлажняющий фильтр
Ёмкость
Лоток для
воды
Лоток для
воды
</details>

<h1 id="2-выньте-увлажняющий-фильтр-из-лотка-для-воды">2 Выньте увлажняющий фильтр из лотка для воды.</h1>

Следите за тем, чтобы не пролилась вода из лотка.

<h1 id="3-приготовление-чистящего-раствора">3 Приготовление чистящего раствора.</h1>

Лимонная кислота, которую можно приобрести в аптеках, или 100 % лимонный сок в бутылках используются для чистки. Выберите какое-либо одно из этих средств и приготовьте чистящий раствор.

<h1 id="при-использовании-лимонной-кислоты"><При использовании лимонной кислоты></h1>

Разведите 3 чайные ложки лимонной кислоты в 2 1/2 чашках тёплой воды в подходящей для этого ёмкости и тщательно перемешайте.

<h1 id="при-использовании-лимонного-сока"><При использовании лимонного сока></h1>

Для чистки можно использовать 100 % лимонный сок в бутылках. Используйте только 100 % лимонный сок без мякоти (процедите при необходимости). Смешайте 1/4 чашки лимонного сока с 3 чашками тёплой воды в ёмкости, в которую может поместиться увлажняющий фильтр, и тщательно перемешайте.

<h1 id="4-замочите-увлажняющий-фильтр-в-растворе-примерно-за-30-минут-до-чистки">4 Замочите увлажняющий фильтр в растворе примерно за 30 минут до чистки.</h1>

При использовании лимонного сока рекомендуется замачивать дольше,чем при использовании лимонной кислоты.

![](images/9b8d82ec5a9c46486bcb66dddc71b2554ceaf853fbe2a04ef2a43a32511ae15b.jpg)

<h1 id="5-несколько-раз-промойте-увлажняющий-фильтр-тёплой-водой-чтобы-удалить-остатки-раствора-моющего-средства">5 Несколько раз промойте увлажняющий фильтр тёплой водой, чтобы удалить остатки раствора моющего средства.</h1>

Неправильная промывка может стать причиной появления запаха и повлиять на работу или внешний вид устройства.

\* Не трите увлажняющий фильтр, а аккуратно промывайте его тёплой водой.

![](images/7303c8daad41a80448765a93b96fa174020edb9add31acc9b4b4d351db2089b8.jpg)

<h1 id="6-установите-увлажняющий-фильтр-в-лоток-для-воды-и-установите-лоток-для-воды-обратно-в-устройство">6 Установите увлажняющий фильтр в лоток для воды и установите лоток для воды обратно в устройство.</h1>

\- Увлажняющий фильтр не вставится, если его вставлять не правильно. Следите за тем, чтобы между лотком для воды и устройством не было зазора, когда увлажняющий фильтр устанавливается обратно в устройство. Если увлажняющий фильтр установлен неправильно, устройство может не работать надлежащим образом.

\- Если устройство не используется в течение длительного времени, полностью высушите увлажняющий фильтр перед установкой в устройство.

![](images/ff3ec22dc3a491bb8f5061afaadf87f631f869d71b37d397ea0d93aae1a6e7f2.jpg)

<details>
<summary>natural_image</summary>

Illustration of a hand operating a fan with a small box underneath (no text or symbols)
</details>

<h1 id="7-включите-устройство-в-розетку-включите-питание-и-нажмите-кнопку-сброса-фильтра-на-дисплее-более-чем-на-3-секунды-чтобы-сбросить-показания-фильтра">7 Включите устройство в розетку, включите питание и нажмите кнопку сброса фильтра на дисплее более, чем на 3 секунды, чтобы сбросить показания фильтра.</h1>

Вы можете заметить красноватокоричневый осадок на поверхности увлажняющего фильтра. Эти загрязнения (кальций и т. п.) образуются из-за присутствия их в водопроводной воде; это не является дефектом.

Замените увлажняющий фильтр, если он полностью покрыт белыми отложениями.

![](images/5c41e0b4355a08c29eccf583b014feeeaa2abc3508f82919fcb6b49dc2ac3d68.jpg)

<h1 id="инструкции-по-замене-фильтров">ИНСТРУКЦИИ ПО ЗАМЕНЕ ФИЛЬТРОВ</h1>

Сроки службы фильтров зависят от условий в помещении, времени работы и места расположения устройства. Если в воздухе остается пыль и запахи, замените фильтры. (Смотрите «Прочтите, пожалуйста, перед эксплуатацией Вашего нового очистителя воздуха».)

<h1 id="инструкции-по-срокам-замены-фильтров">Инструкции по срокам замены фильтров</h1>

<h1 id="фильтр-нера">Фильтр НЕРА</h1>

До 5 лет после вскрытия упаковки

Срок службы фильтра может значительно уменьшиться при работе в плохой среде. Наличие сигаретного дыма, шерсти животных, и концентрация взвешенных в воздухе частиц засоряет фильтры быстрее. Регулярно проверяйте фильтры и заменяйте их при необходимости.

<h1 id="моющийся-дезодорирующий-фильтр-2">Моющийся дезодорирующий фильтр</h1>

Этот фильтр можно повторно использовать после мытья или его можно заменить.

<h1 id="увлажняющий-фильтр-2">Увлажняющий фильтр</h1>

До 2 лет после вскрытия упаковки

Срок службы фильтра может значительно уменьшиться в зависимости от условий эксплуатации. Даже если срок замены фильтра ещё не наступил, замените увлажняющий фильтр, если заметите следующее:

- Осадки (белые, чёрные или красные массы) не удаляются даже после чистки.
- Фильтр серьёзно повреждён или помят.

<h1 id="запасные-фильтры">Запасные фильтры</h1>

- фильтр НЕРА: 1 шт.
Модель FZ-C150HFE (для KC-860E)
FZ-C100HFE (для KC-850E)
FZ-C70HFE (для KC-840E)
- Моющийся дезодорирующий фильтр: 1 шт.
Модель FZ-C150DFE (для KC-860E)
FZ-C100DFE (для KC-850E)
FZ-C70DFE (для KC-840E)
- Увлажняющий фильтр: 1 шт.
Модель FZ-C100MFÈ

![](images/1d1c7a9c53aa7f53c2c04348df5c6210b63ce9f25ed879120794e50560d68e5c.jpg)

<details>
<summary>text_image</summary>

(Серый)
Увлажняющий фильтр
Каркас фильтра (серый)
(белый)
Каркас фильтра (белый)
</details>

<h1 id="замена-фильтров">Замена фильтров</h1>

1. Производите замену фильтров согласно инструкциям, прилагаемым к запасным фильтрам.
2. Воспользуйтесь наклейками с датами в качестве ориентира для определения интервалов замены фильтров.

<h1 id="утилизация-фильтров">Утилизация фильтров</h1>

Пожалуйста, утилизируйте отработанные фильтры согласно местному законодательству и правилам.

Материалы фильтра НЕРА:

\- Фильтр: Полипропилен • Корпус: Полиэфирная пластмасса

Материалы моющегося дезодорирующего фильтра:

\- Полиэфирная пластмасса, вискозное волокно, активированный уголь

Материалы увлажняющего фильтра:

• Вискозное волокно, полиэфирная пластмасса

<h1 id="устранение-неисправностей">УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ</h1>

Прежде чем обратиться в сервисный центр, пожалуйста, прочтите информацию по устранению неисправностей, так как проблема может быть не связана с поломкой устройства.

<table><tr><td>ПРОБЛЕМА</td><td>УСТРАНЕНИЕ (проблема не является поломкой устройства)</td></tr><tr><td>Запахи и дым не удаляются.</td><td>• Прочистите или замените фильтры, если они сильно загрязнены. (Смотрите R-11, R-12 и R-14).</td></tr><tr><td>Индикатор чистоты воздуха горит зелёным цветом при загрязнённом воздухе.</td><td>• Воздух мог быть загрязнён во время включения устройства в розетку.Выключите устройство из розетки, подождите минуту, и включите его в розетку снова.</td></tr><tr><td>Индикатор чистоты воздуха горит оранжевым или красным цветом даже при чистом воздухе.</td><td>• На работу датчиков влияет загрязнение или закупоривание отверстий датчиков. Осторожно прочистите отверстия датчиков (Смотрите R-11).</td></tr><tr><td>Из устройства слышится щёлкающий или тикающий звук.</td><td>• Щёлкающие или тикающие звуки могут появляться, когда устройство генерирует ионы.</td></tr><tr><td>Выходящий воздух имеет запах.</td><td>• Проверьте, не засорились ли фильтры.• Вычистите или замените фильтры.• Очистители воздуха Plasmcluster выделяют небольшое количество озона, который может издавать запах.</td></tr><tr><td>Устройство не работает, когда в воздухе присутствует сигаретный дым.</td><td>• Не установлено ли устройство в таком месте, где датчику трудно обнаружить сигаретный дым?• Не засорились или не закупорились ли отверстия датчиков? (В этом случае прочистите отверстия.) (Смотрите R-11)</td></tr><tr><td>Горит индикатор фильтра.</td><td>• После замены фильтров вставьте вилку в розетку и нажмите кнопку сброса фильтров. (Смотрите R-11)</td></tr><tr><td>Выключены передние индикаторы.</td><td>• Проверьте, выбран ли режим отключения индикатора. Если да, то нажмите кнопку управления индикаторами, чтобы включить индикаторы. (Смотрите R-10)</td></tr><tr><td>Индикатор уровня воды не загорается при пустой ёмкости.</td><td>• Проверьте пенопластовый поплавок на загрязнение. Вычистите лоток для воды. Поставьте устройство на ровную поверхность.</td></tr><tr><td>Уровень воды в ёмкости не уменьшается или уменьшается медленно.</td><td>• Проверьте правильность установки лотка для воды и ёмкости. Проверьте увлажняющий фильтр.• Если фильтр сильно загрязнён, вычистите его или замените. (Смотрите R-14 и R-15).</td></tr><tr><td>Передние индикаторы слишком часто меняют цвет.</td><td>• Передние индикаторы автоматически изменяют цвет, по мере обнаружения загрязнений датчиками пыли и запаха.</td></tr></table>

Сообщения об ошибках

КС-850Е•КС-860Е Если ошибка возникает снова, свяжитесь с сервисным центром Sharp.

<table><tr><td>ЦИФРОВАЯ ИНДИКАЦИЯ</td><td>СОСТОЯНИЕ ИНДИКАТОРА</td><td>СОДЕРЖАНИЕ ОШИБОК</td><td>УСТРАНЕНИЕ</td></tr><tr><td> 2 </td><td>Мигание индикатора режима очистки воздуха и увлажнения.</td><td>Неисправность увлажняющего фильтра</td><td>Проверьте правильность установки увлажняющего фильтра, лотка для воды и ёмкости и снова включите питание.</td></tr><tr><td> 1 </td><td>Мигание индикатора скорости вентилятора “♡”.</td><td>Неисправность электродвигателя вентилятора</td><td>Выключите питание, чтобы отменить показ ошибок, подождите минуту и снова включите питание.</td></tr><tr><td> 3 </td><td>——</td><td rowspan="2">Неисправность датчика температуры-влажности</td><td rowspan="6">Выключите устройство из розетки, подождите минуту, и включите его в розетку снова.</td></tr><tr><td> 4 </td><td>——</td></tr><tr><td> 5 </td><td>Мигание индикатора режима ионного дождя.</td><td rowspan="4">Проблема с монтажной платой</td></tr><tr><td> 6 </td><td>Мигание индикатора режима очистки воздуха.</td></tr><tr><td> 7 </td><td>Мигание индикатора скорости вентилятора “♡”.</td></tr><tr><td> 8 </td><td>Мигание индикатора скорости вентилятора “♡”.</td></tr></table>

KC-840E

<table><tr><td>СОСТОЯНИЕ ИНДИКАТОРА</td><td>СОДЕРЖАНИЕ ОШИБОК</td><td>УСТРАНЕНИЕ</td></tr><tr><td>Мигание индикатора режима очистки воздуха и увлажнения.</td><td>Неисправность увлажняющего фильтра</td><td>Проверьте правильность установки увлажняющего фильтра, лотка для воды и ёмкости и снова включите питание.</td></tr><tr><td>Мигание индикатора скорости вентилятора “♡”.</td><td>Неисправность электродвигателя вентилятора</td><td>Выключите питание, чтобы отменить показ ошибок, подождите минуту и снова включите питание.</td></tr><tr><td>Мигание индикатора влажности “Высокая” или “Низкая”.</td><td>Неисправность датчика температуры-влажности</td><td rowspan="5">Выключите устройство из розетки, подождите минуту, и включите его в розетку снова.</td></tr><tr><td>Мигание индикатора режима ионного дождя.</td><td rowspan="4">Проблема с монтажной платой</td></tr><tr><td>Мигание индикатора режима очистки воздуха.</td></tr><tr><td>Мигание индикатора скорости вентилятора “♡”.</td></tr><tr><td>Мигание индикатора скорости вентилятора “♡”.</td></tr></table>

<table><tr><td colspan="2">Модель</td><td colspan="3">КС-860Е</td><td colspan="3">КС-850Е</td><td colspan="3">КС-840Е</td></tr><tr><td colspan="2">Потребляемое питание</td><td colspan="9">220~240 В 50/60 Гц</td></tr><tr><td colspan="2">Регулировка скорости вентилятора</td><td>МАКС</td><td>СРЕД</td><td>НИЗК</td><td>МАКС</td><td>СРЕД</td><td>НИЗК</td><td>МАКС</td><td>СРЕД</td><td>НИЗК</td></tr><tr><td rowspan="3">ОЧИСТКА ВОЗДУХА</td><td>Объем очищаемого воздуха (м3/час)</td><td>396</td><td>240</td><td>84</td><td>306</td><td>168</td><td>60</td><td>210</td><td>132</td><td>48</td></tr><tr><td>Номинальная мощность (Вт)</td><td>56</td><td>19</td><td>5,5 (4,9)</td><td>41</td><td>11,6</td><td>3,8 (3,3)</td><td>26</td><td>9,5</td><td>3,7 (3,4)</td></tr><tr><td>Уровень шума (дБА)</td><td>51</td><td>39</td><td>17</td><td>47</td><td>35</td><td>15</td><td>45</td><td>34</td><td>15</td></tr><tr><td rowspan="4">ОЧИСТКА ВОЗДУХА И УВЛАЖНЕНИЕ</td><td>Объем очищаемого воздуха (м3/час)</td><td>396</td><td>240</td><td>120</td><td>288</td><td>168</td><td>84</td><td>186</td><td>132</td><td>54</td></tr><tr><td>Номинальная мощность (Вт)</td><td>56</td><td>21</td><td>8,8 (8,2)</td><td>40</td><td>13,5</td><td>6,8 (6,3)</td><td>21</td><td>11,5</td><td>6,1 (5,8)</td></tr><tr><td>Уровень шума (дБА)</td><td>50</td><td>39</td><td>25</td><td>47</td><td>35</td><td>22</td><td>42</td><td>34</td><td>20</td></tr><tr><td>Увлажнение (мл/час)*2</td><td>730</td><td>500</td><td>300</td><td>600</td><td>400</td><td>230</td><td>450</td><td>330</td><td>170</td></tr><tr><td colspan="2">Рекомендуемый размер помещения (м2)*1</td><td colspan="3">~48</td><td colspan="3">~38</td><td colspan="3">~26</td></tr><tr><td colspan="2">Объем ёмкости (Л)</td><td colspan="3">4,3</td><td colspan="3">4,0</td><td colspan="3">3,0</td></tr><tr><td colspan="2">Датчики</td><td colspan="6">Пыли/запаха/температуры и влажности</td><td colspan="3">Пыли/температура и влажность</td></tr><tr><td rowspan="2">Тип фильтра</td><td>Противопылевой</td><td colspan="9">НЕРА фильтр *3</td></tr><tr><td>Дезодорирующий</td><td colspan="9">моющийся дезодорирующий</td></tr><tr><td colspan="2">Длина шнура питания (м)</td><td colspan="9">2,0</td></tr><tr><td colspan="2">Размеры (мм)</td><td colspan="3">398 (Ш) × 288 (Г) × 627 (В)</td><td colspan="3">378 (Ш) × 265 (Г) × 586 (В)</td><td colspan="3">360 (Ш) × 233 (Г) × 550 (В)</td></tr><tr><td colspan="2">Вес нетто (кг)</td><td colspan="3">11,0</td><td colspan="3">9,0</td><td colspan="3">8,0</td></tr></table>

\*1 •Рекомендуемые размеры помещения, подходящие для работы устройства при максимальной скорости вентилятора.
- Рекомендуемый размер помещения соответствует помещению,в котором прибор может удалить определенное количество пыли в течение 30 минут.
\*2
- Величина увлажнения изменяется в зависимости от температуры и влажности в помещении и на улице.
Величина увлажнения увеличивается при повышении температуры и понижении влажности.
Величина увлажнения уменьшается при понижении температуры и повышении влажности.
•Условия при измерении: 20 °C, 30 % влажность (JEM1426)
\*3 •Класс фильтра НЁРА по EN1822 – H10.

<h1 id="потребление-энергии-в-режиме-ожидания">ПОТРЕБЛЕНИЕ ЭНЕРГИИ В РЕЖИМЕ ОЖИДАНИЯ</h1>

Для обеспечения работы электрических цепей при вставленной в розетку вилке, данное изделие

потребляет примерно 0,7 Вт энергии в режиме ожидания.

Для экономии электроэнергии выньте шнур питания из розетки, если устройство не используется.

![](images/8f53e070b1cde4e55e324cc132bfffac32be7b17edd317c76359c86f0adce345.jpg)

Внимание! Ваше изделие помечено таким символом. Это означает, что старые электрические и электронные изделия не следует выбрасывать вместе с общими бытовыми отходами - для них существует отдельная система сбора отходов.

<h1 id="a-информация-по-утилизации-для-пользователей-в-домашнем-хозяйстве">A. Информация по утилизации для пользователей (в домашнем хозяйстве)</h1>

<h1 id="1-в-европейском-союзе">1. В Европейском Союзе</h1>

Внимание! Запрещается утилизовать данное изделие вместе с бытовым мусором!

Бывшие в употреблении электрические и электронные приборы должны утилизироваться отдельно в соответствии с законодательством, согласно которому для их переработки, восстановления и повторного использования установлен соответствующий порядок.

После реализации государствами-членами ЕС частные хозяйства на их территории могут возвращать свои старые электрические и электронные приборы в указанные пункты сбора бесплатно\*. В некоторых странах\* местное предприятие розничной торговли также может бесплатно принять ваше старое изделие, если вы покупаете новый сравнимый прибор. \*) За дополнительной информацией обращайтесь в местные органы управления.

Если в вашем старом электрическом или электронном приборе использовались батарейки или аккумуляторы, предварительно утилизируйте их отдельно в соответствии с местными требованиями.

Утилизируя данное изделие в установленном порядке, вы помогаете обеспечить необходимую переработку, восстановление и повторное использование отходов и тем самым предотвратить возможные неблагоприятные последствия для окружающей среды и здоровья человека, которые в противном случае могли бы возникнуть из-за ненадлежащего удаления в отходы.

<h1 id="2-в-других-странах-за-пределами-ес">2. В других странах за пределами ЕС</h1>

Если вы хотите утилизовать данное изделие, обратитесь в местные органы управления и попросите проконсультировать вас по вопросам утилизации.

Для Швейцарии: Старый электрический или электронный прибор можно бесплатно вернуть дилеру, даже если вы не покупаете новое изделие. Информация о дополнительных пунктах сбора приводится на домашней странице www.swico.ch или www.sens.ch.

<h1 id="в-информация-по-утилизации-для-коммерческих-пользователей">В. Информация по утилизации для коммерческих пользователей</h1>

<h1 id="1-в-европейском-союзе-2">1. В Европейском Союзе</h1>

Если изделие используется для коммерческих целей и вы хотите от него избавиться:

Обратитесь к своему дилеру компании SHARP, который проинформирует вас о порядке возврата изделия. С вас могут быть взысканы затраты по возврату и утилизации. Небольшие изделия (и в небольшом количестве) могут быть приняты вашими местными пунктами сбора.

Для Испании: Для возврата вашего старого изделия обратитесь к представителю существующей системы сбора отходов или в местные органы управления.

<h1 id="2-в-других-странах-за-пределами-ес-2">2. В других странах за пределами ЕС</h1>

Если вы хотите утилизовать данное изделие, обратитесь в местные органы управления и попросите проконсультировать вас по вопросам утилизации.

<h1 id="информация-о-сертификации-продукции">ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ ПРОДУКЦИИ</h1>

![](images/b99c5cbbaa0ca43092d201c2f24ae1ddaf32ca71c7686a7dba8ee5689336fc7c.jpg)

ME10

<h1 id="воздухоочиститель-с-функцией-увлажнения">Воздухоочиститель с функцией увлажнения</h1>

Модель

KC-860E

KC-850E-W, KC-850E-R

KC-840E-W, KC-840E-B

Сертифицирован органом

по сертификации

бытовой электротехники ТЕСТБЭТ

<table><tr><td>Модель: KC-840E-WKC-840E-BKC-850E-WKC-850E-RKC-860Eсоответствует требованиямнормативных документов:</td><td>По безопасностиГОСТ Р МЭК 335-2-65-96По ЭМСГОСТ Р 51318.14.1-2006ГОСТ Р 51318.14.2-2006ГОСТ Р 51317.3.2-2006ГОСТ Р 51317.3.3-99</td></tr></table>

© Copyright SHARP Corporation 2007. Все права защищены, Воспроизведение, изменение или перевод текста без письменного разрешения владельца прав запрещены, за исключением случаев, предусмотренных в соответствующих разделах авторского права.

Сведения о торговых марках

Все торговые марки и копирайты, упоминаемые в настоящем руководстве, принадлежат соответствующим владельцам авторских прав.

<h1 id="странаизготовитель-произведено-в-китае-фирмаизготовитель-шарп-корпорейшн-юридический-адрес-изготовителя">Страна–изготовитель: Произведено в Китае Фирма–изготовитель: Шарп Корпорейшн Юридический адрес изготовителя:</h1>

22–22 Нагайке–чо, Абено–ку, Осака 545–8522, Япония

Импортер: ООО «Шарп Электроникс Раша»

Адрес: Россия, 119017, Москва, ул. Большая, Ордынка, 40/4

Телефон: [phone]

Во исполнение Статьи 5 Закона Российской Федерации “О защите прав потребителей”, а также Указа Правительства Российской Федерации № 720 от 16 июня 1997 г. устанавливается срок службы данной модели – 7 лет с момента производства при условии использования в строгом соответствии с инструкцией по эксплуатации и применяемыми техническими стандартами.

<h1 id="pročtěte-si-tuto-příručku-před-zahájením-obsluhy-své-nové-čističky-vzduchu">Pročtěte si tuto příručku před zahájením obsluhy své nové čističky vzduchu</h1>

Čistička vzduchu nasává vzduch z místnosti z přívodu vzduchu, nechá vzduch projít přes předfiltr (umývatelný dezodorizační filtr a HEPA filtr vevnitř přístroje), a pak vypustí vzduch přes odvod vzduchu. HEPA filtr dokáže odstranit 99,97 % prachových částic velkosti 0,3 mikronů, které procházejí přes filtr a taky pomáhá absorbovat pachy. Umývatelný dezodorizační filtr postupně absorbuje pachy během jejich procházení filtrem.

Některé pachy absorbované filtry se můžou časem rozložit a způsobit další pachy. V závislosti na prostředí, ve kterém se přístroj používá, především, když se výrobek používá v extrémních prostředích (podstatně horších než je běžné používání v domácnosti), tyto pachy můžou být v krátkém čase intenzivnější než se očekává. Jestli pachy přetrvávají, měli byste vyměnit filtry.

<h1 id="poznámka">POZNÁMKA</h1>

\- Čistička vzduchu je navržena tak, aby odstraňovala prach a pachy rozptýlené ve vzduchu, ale ne škodlivé plyny (například oxid uhelnatý obsažený v cigaretovém kouři). Nachází-li se v místnosti stále zdroj zápachu, čistička vzduchu nemůže pach odstranit úplně.

![](images/caac9b87255f2b8690eebe24641d8e41a3d620880b7436c373bc02f4c6f4cf70.jpg)

<details>
<summary>text_image</summary>

HEPA filtr
Umývatelný dezodorizační filtr
Předfiltr
</details>

<h1 id="funkce">FUNKCE</h1>

Unikátní kombinace technologií úpravy vzduchu

Trojitý filtrační systém + Plasmacluster + Zvlhčení

ZACHYTÁVÁ PRACH\*

Umývatelný předfiltr zachytává prach a jiné velké částice ve vzduchu.

POTLAČUJE PACHY

Umývatelný dezodorizační filtr absorbuje mnoho běžných pachů v domácnosti.

ZMENŠUJE MNOŽSTVÍ PYLU A PLÍSNÍ\*

HEPA filtr zachytává 99,97 % částic s velkostí 0,3 mikronů.

OSVĚŽUJE

Plasmacluster upravuje vzduch podobně jako se v přírodě čistí životní prostředí emitováním rovnováhy pozitivních a negativních ionů.

ZVLHČUJE

Pracuje až 10 hodin na jedno naplnění.\*\*

\*Když je vzduch nasáván filtračním systémem.

\*\*Velkost pokoje:

max. 48 m² (KC-860E)

max. 38 m² (KC-850E)

max. 26 m² (KC-840E)

Technologie senzorů neustále monitoruje kvalitu vzduchu a automaticky upravuje provoz na základě zjištěné čistoty a vlhkosti vzduchu.

<h1 id="obsah">OBSAH</h1>

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY.. CZ-2

• VÝSTRAHA CZ-2
- UPOZORNĚNÍ VZTAHUJÍCÍ SE K PROVOZU... CZ-3
- POKYNY K INSTALACI CZ-3
- SMĚRNICE TÝKAJÍCÍ SE FILTRU ...... CZ-3

NÁZVY ČÁSTÍ CZ-4

• ILUSTRAČNÍ DIAGRAM CZ-4
• ZADNÍ ČÁST CZ-4
- PŘEDNÍ MONITOR.... CZ-5

PŘÍPRAVA NA POUŽITÍ.... CZ-6

- INSTALACE FILTRU.... CZ-6
• DOPLNĚNÍ VODNÍ NÁDRŽE...... CZ-7

PROVOZ CZ-8

• DISPLEJ HLAVNÍ JEDNOTKY...... CZ-8
- REŽIM ČISTÉHO VZDUCHU A ZVLHČENÍ ... CZ-8
- REŽIM ČISTÉHO VZDUCHU...... CZ-9
• REŽIM ČISTÉ IONOVÉ SPRCHY...... CZ-9
• TLAČÍTKO RYCHLOSTI VENTILÁTORU... CZ-9
• TLAČÍTKO ZAP./VYP. Plasmacluster ... CZ-10
• TLAČÍTKO OVLÁDÁNÍ KONTROLEK ... CZ-10
- KONTROLKA INDIKÁTORU
DODÁVÁNÍ VODY ...... CZ-10
• NASTAVENÍ CITLIVOSTI DETEKCE SENZORU....CZ-10

PÉČE A ÚDRŽBA....CZ-11

• KONTROLKA INDIKÁTORU FILTRU ... CZ-11
• ZADNÍ PANEL A SENZORY ...... CZ-11
• JEDNOTKA CZ-11
• VODNÍ NÁDRŽ....CZ-12
- PÉČE O UMÝVATELNÝ
DEZODORIZAČNÍ FILTR...... CZ-12
• ZVLHČOVACÍ MISKA ...... CZ-13
• ZVLHČOVACÍ FILTR ...... CZ-14
- POKYNY K VÝMĚNĚ FILTRU...... CZ-15

ŘEŠENÍ PROBLÉMŮ CZ-16

TECHNICKÉ ÚDAJE....CZ-18

INFORMACE O SPRÁVNÉ LIKVIDACI ... CZ-19

<h1 id="důležité-bezpečnostní-pokyny">DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY</h1>

Při používaní elektrických zařízení byste měli dodržovat základní bezpečnostní opatření, mimo jiné:

<h1 id="výstraha-pro-snížení-nebezpečí-zkratu-požáru-nebo-poranění">VÝSTRAHA – pro snížení nebezpečí zkratu, požáru, nebo poranění:</h1>

\- Před použitím přístroje si přečtěte všechny pokyny.

\- Používejte jen zásuvku s napětím 220 – 240 voltů.

\- Přístroj nepoužívejte, jsou-li napájecí kabel nebo zástrčka poškozené, nebo je-li připojení k elektrické zásuvce uvolněné.

\- Ze zástrčky odstraňujte pravidelně prach.

\- Do přívodu ani vývodu vzduchu ventilace nedávejte prsty ani jiné cizí předměty.

\- Při vytahování zástrčky vždy uchopte zástrčku a nikdy netahejte za kabel. Mohlo by to způsobit elektrický výboj a/nebo požár vlivem zkratu.

\- Nevytahujte zástrčku mokrýma rukama.

\- Nepoužívejte přístroj v blízkosti plynových zařízení ani ohnišť.

\- Při doplňování vodní nádrže, čištění přístroje, nebo když přístroj nepoužíváte, nezapomeňte ho odpojit z elektrické zásuvky. Jinak může dojít k elektrickému výboji a/nebo požáru vlivem zkratu

\- Je-li napájecí kabel poškozen, může ho vyměnit pouze výrobce, jeho servisní technik, autorizované servisní středisko společnosti Sharp nebo kvalifikovaná osoba, aby se zabránilo nebezpečí.

\- Přístroj nepoužívejte, když používáte aerosolové insekticidy, ani v místnostech, kde jsou ve vzduchu zbytky oleje, kadidla, jiskry od zapálených cigaret, chemické výpary, ani na místech, ve kterých se může přístroj namočit, jako například v koupelnách.

\- Při čištění přístroje si dávejte pozor. Silné korosivní čistící prostředky můžou poškodit zevnějšek přístroje.

\- Servis této čističky vzduchu může vykonávat jen autorizované servisní středisko společnosti Sharp. Při výskytu problémů, potřebě nastavení nebo opravy kontaktujte nejbližší servisní středisko.

\- Při prěnášení přístroje odstraňte nejdříve vodní nádrž a zvlhčovací misku a držte přístroj pomocí držadel nacházejících se na obou stranách.

\- Nepijte vodu ze zvlhčovací misky nebo vodní nádrže.

\- Vyměňte každý den vodu ve vodní nádrži čerstvou vodou z vodovodního kohoutku a pravidelně čistěte vodní nádrž a zvlhčovací misku. (Viz CZ-12 a CZ-13). Když přístroj nepoužíváte, vylijte vodu z vodní nádrže a zvlhčovací misky. Necháte-li ve vodní nádrži a/nebo zvlhčovací misce vodu, může to způsobit plesnivění, množení bakterií a zápachy.

V ojedinělých případech můžou tyto bakterie nepříznivě působit na zdraví.

\- Tento přístroj není určen k používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, nebo nedostatkem zkušeností a znalostí, pokud na ně nedohlíží osoba zodpovědná za jejich bezpečnost, nebo pokud jim tato osoba nedala pokyny ohledně používání.

Na děti je potřeba dohlížet, aby se zaručilo, že si se zařízením nebudou hrát.

<h1 id="poznámka-rušení-rádia-nebo-televizoru">POZNÁMKA – rušení rádia nebo televizoru</h1>

Pokud tato čistička vzduchu způsobí rušení příjmu radia nebo televize, pokuste se opravit rušení jedním nebo více následujícími opatřeními:

\- Přeorientujte nebo přemístěte příjmovou anténu.

\- Zvyšte vzdálenost mezi přístrojem a radiovým/televizním přijímačem.

\- Připojte zařízení do zásůvky v jiném okruhů než je ten, do kterého je zapojený přijímač.

\- Vyhledejte pomoc u prodejce nebo zkušeného radiového/televizního technika.

<h1 id="upozornění-vztahující-se-k-provozu">UPOZORNĚNÍ VZTAHUJÍCÍ SE K PROVOZU</h1>

- Neblokujte vstupní a/nebo výstupní otvory ventilace.
- Nepoužívejte přístroj u ani na horkých předmětech, jako jsou například sporáky nebo ohřívače, ani tam, kde můžou přijít do kontaktu s párou.
- Přístroj obsluhujte vždy ve svislé poloze.
- Při přesouvání přístroje ho držte pomocí držadel nacházejících se na obou stranách. Když je přístroj v provozu, nepřesouvejte jej.
- Nespouštějte přístroj bez správné instalace filtrů, vodní nádrže a zvlhčovací misky.
- Neumývejte ani opětovně nepoužívejte HEPA filtr.
Nejenom, že tím nezlepšíte výkon filtrů, ale můžete tak způsobit úraz elektrickým proudem nebo poruchu.
- Zevnějšek čistěte jen jemným hadříkem.
Nepoužívejte prchavé látky ani čistící prostředky.
Mohli byste jimi poškodit povrch prístroje nebo by mohl prasknout.
Taky by vlivem toho nemusely senzory pracovat správně.
- To, jak často je třeba vykonávat údržbu (odstraňování vodního kamene), závisí na tvrdosti vody a množství nečistot v používané vodě; čím je voda tvrdší, tím častěji musíte vodní kámen odstraňovat.
- Udržujte přístroj z dosahu vody.

<h1 id="pokyny-k-instalaci">POKYNY K INSTALACI</h1>

- Přístroj umístěte nejmíň 2 m od zařízení využívající elektrické vlny, jako jsou například televizory nebo rádia, abyste při používaní přístroje zabránili elektrickému rušení.
- Vyhněte se místem, kde bude senzor vystaven přímému větru.
Přístroj nemusí fungovat správně.
- Vyhněte se používání na místech, kde se může přístroj dostat do kontaktu s nábytkem, látkami, nebo jinými předměty, které by mohly zabránit vstupu/výstupu vzduchu ventilace.
- Přístroj nepoužívejte na místech, kde bude vystaven kondenzaci nebo velkým teplotním změnám. Vhodná teplota místnosti je mezi 5 – 35 °C.
- Umístěte na stabilní povrch s dostatečnou cirkulací vzduchu.
Když přístroj umístíte na oblast s hrubou kobercovou plochou, může mírně vibrovat.
Přístroj umístěte na rovný povrch, abyste zabránili unikání vody z vodní nádrže a/nebo zvlhčovací misky.
- Přístroj nepoužívejte na místech, kde se tvoří mastnota nebo olejový kouř.
Mohl by vlivem toho prasknout povrch, nebo by senzor nemusel pracovat správně.
- Přístroj umístěte asi 30 cm – 60 cm (1 – 2 ft) od zdi, abyste zajistili správné proudění vzduchu.
Časem se může zed' nacházející se přímo za výfukem ventilace zašpinit. Používáte-li tento přístroj delší dobu na stejném místě, pravidelně čistěte zed' a chraňte zed' vinylovou pokrývkou nebo něčím podobným, aby se nezašpinila.

<h1 id="směrnice-týkající-se-filtru">SMĚRNICE TÝKAJÍCÍ SE FILTRU</h1>

\- Postupujte podle pokynů v tomto návodu, abyste se správně starali o filtry a abyste je dobře udržovali.

ILUSTRAČNÍ DIAGRAM – PŘEDNÍ ČÁST
![](images/dd09b900fd0bdb141ad9f59959bb066345497bd8f3df28f6f9ee4ac9fba86c65.jpg)

ZADNÍ ČÁST
![](images/4763286276c44a0a6939bc06543c136e7434025511ae040384f8f79183449074.jpg)

<h1 id="senzory">Senzory</h1>

- Prachový senzor
- Senzor teploty / vlhkosti
• Pachový senzor (KC860E•KC850E)

<h1 id="držadlo-nádrže">Držadlo nádrže</h1>

Vodní nádrž (na zvlhčení)

Zvlhčovací filtr

Rám filtru

Víko nádrže

Plovák

Zvlhčovací miska

Napájecí kabel

Zástrčka

(Tvar zástrčky závisí na zemi.)

Odvod vzduchu

HEPA filtr (bílý)

Umývatelný dezodorizační filtr (černý)

Ouška

Zadní panel (předfiltr)

<h1 id="přední-monitor">PŘEDNÍ MONITOR</h1>

Označuje čistotu a vlhkost vzduchu v místnosti.

KC-850E KC-860E

Označuje množství pachů, prachu a vlhkosti v místnosti.

<h1 id="monitor-prachu">MONITOR PRACHU</h1>

Prachový senzor neustále monitoruje vzduch a v závislosti na čistotě vzduchu mění barvu. Přístroj KC-860E má 5 úrovní detektoru prachu.

![](images/60e79db88037248d731a6416738b8e21770f57cbbca5452557a23e98ba60224f.jpg)

<details>
<summary>flowchart</summary>

80 % alebo viac …… H ,

Menej ako 30 %…… Lo

KC-840E

MONITOR PRACHU

НАГЛЯДНА ДІАГРАМА - ВИД СПЕРЕДУ

ДІСПЛЕЙ ОСНОВНОГО БЛОКУ

ВИБІР ШВИДКОСТІ РОБОТИ ВЕНТИЛЯТОРУ

Датчик Задня панель

Задня панель

Фільтр Датчику

БЛОК
