SDM-S204E - Obrazovka SONY - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Sony
Model	SDM-S204E
Úhlopříčka	20 palců (50,8 cm)
Natívní rozlišení	1600 x 1200 (UXGA)
Poměr stran	4:3
Technologie panelu	TN (Twisted Nematic)
Kontrastní poměr	1000:1 (typický)
Jas	300 cd/m²
Doba odezvy	5 ms (grey to grey)
Horizontální pozorovací úhel	160° (typický)
Vertikální pozorovací úhel	160° (typický)
Konektivita	1x VGA (D-Sub 15 pin), 1x DVI-D
Zvukový vstup	Ne (monitor bez reproduktorů)
Napájení	Externí (síťový adaptér)
Spotřeba (zapnuto)	45 W (typický)
Spotřeba (pohotovostní)	< 1 W
Rozměry s podstavcem (Š x V x H)	Přibližně 470 x 460 x 240 mm
Hmotnost s podstavcem	Přibližně 7,5 kg
Hlavní funkce	Automatické nastavení obrazu, správa úspor energie (Energy Star), kompatibilita s VESA 100 x 100 mm pro montáž na zeď
Údržba a čištění	Před čištěním odpojte, používejte jemný suchý hadřík, vyhněte se rozpouštědlům
Bezpečnost	Neotevírejte kryt, hrozí nebezpečí úrazu elektrickým proudem. Používejte pouze dodaný adaptér.
Náhradní díly a opravitelnost	Náhradní díly již nejsou u výrobce k dispozici. Kontaktujte autorizovaného servis.
Obecné informace	Profesionální LCD monitor o úhlopříčce 20 palců s rozlišením UXGA. Určeno pro kancelářské a grafické aplikace.

Často kladené otázky - SDM-S204E SONY

Jak připojit Sony SDM-S204E k počítači?

Použijte přiložený kabel VGA (D-Sub) nebo DVI-D podle výstupu vašeho počítače. Připojte kabel k monitoru a PC, poté zapojte napájení. Zapněte monitor a počítač. Pokud se nezobrazí žádný signál, zkontrolujte zdroj vstupu v nabídce OSD.

Je doporučené rozlišení pro tento monitor 1600x1200?

Ano, nativní rozlišení je 1600 x 1200 pixelů (UXGA). Pro optimální obraz nastavte počítač na toto rozlišení. Lze použít i jiná rozlišení, ale obraz bude přeškálován.

Jak čistit monitor, aniž bych ho poškodil?

Odpojte monitor. K odstranění prachu použijte jemný suchý hadřík (mikrovlákno). Na skvrny hadřík lehce navlhčete vodou nebo čisticím prostředkem na LCD monitory. Nikdy nepoužívejte rozpouštědla, alkohol nebo abrazivní prostředky.

Proč monitor zůstává černý, i když kontrolka svítí?

Zkontrolujte, zda je videokabel správně připojen a počítač je zapnutý. Zkuste jiný zdroj (např. jiný počítač). Pokud problém přetrvává, otestujte kabel s jiným monitorem. Nabídka OSD může být nepřístupná; v tom případě kontaktujte servis.

Jak vstoupit do nabídky nastavení monitoru?

Stiskněte tlačítko MENU na přední straně monitoru. Pomocí tlačítek + a - procházejte a OK potvrzujte. Možnosti zahrnují jas, kontrast, pozici atd. Podrobnosti najdete v manuálu.

Je tento monitor kompatibilní s držákem na zeď?

Ano, Sony SDM-S204E je kompatibilní se standardem VESA 100 x 100 mm. Budete potřebovat vhodnou sadu pro montáž na zeď. Sejměte stojan odšroubováním šroubů pod ním.

Co dělat, když je obraz rozmazaný nebo deformovaný?

Ujistěte se, že rozlišení počítače je nastaveno na nativní rozlišení (1600x1200). Použijte funkci 'Automatické nastavení' v nabídce OSD. Zkontrolujte také, zda je videokabel správně připojen a není poškozený.

Mohu tento monitor používat s Macem?

Ano, monitor je kompatibilní s Macy, které mají výstup VGA nebo DVI. U novějších Maců můžete potřebovat adaptér (např. USB-C na DVI). Nativní rozlišení je podporováno.

Jak snížit spotřebu energie?

Aktivujte možnosti úspory energie v nabídce OSD a v nastavení napájení počítače. Monitor se automaticky přepne do pohotovostního režimu, když není detekován žádný signál. Pokud monitor nepoužíváte, úplně jej vypněte.

Co dělat, když se objeví mrtvé pixely?

Několik mrtvých nebo přilepených pixelů je normální podle normy ISO 13406-2. Pokud je počet nadměrný a obtěžující, kontaktujte zákaznický servis Sony. Záruka se může vztahovat na vady pixelů, pokud počet překročí stanovený práh.

NÁVOD K OBSLUZE SDM-S204E SONY

Bezpečnostní opatření 4

Díly a ovládací prvky 5

Instalace ....6

Instalace 1: Připojte kabely videosignálu ..... 6

Instalace 2: Připojte napájecí kabel .....7

Instalace 3: Svázání přívodů a kabelů 8

Instalace 4: Zapněte monitor a počítač 8

Instalace 5: Nastavte výšku a náklon ..... 9

Výběr vstupního signálu (tlačítko INPUT) 10

Nastavení monitoru ....11

Ovládání nabídky 11

PICTURE ADJUST nabídka 12

A SCREEN nabídka (pouze analogový signál RGB) ..... 13

COLOR nabídka 14

γ GAMMA nabídka 15

ZOOM nabídka 15

MENU POSITION nabídka 15

→ INPUT SENSING ON/OFF nabídka 15

LANGUAGE nabídka 16

→← RESET nabídka 16

ON MENU LOCK nabídka 16

• Macintosh je ochranná známka společnosti Apple Computer, Inc., registrovaná v USA a v jiných zemích.

- Windows je registrovaná ochranná známka společnosti Microsoft Corporation v USA a jiných zemích.

- IBM PC/AT a VGA jsou registrované ochranné známky společnosti IBM Corporation v USA.

- VESA a DDC jsou ochranné známky sdružení Video Electronics Standards Association.

- ENERGY STAR je registrovaná známka v USA.

- Adobe a Acrobat jsou ochranné známky společnosti Adobe Systems Incorporated.

- Všechny ostatní uvedené názvy produktů mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.

- Značky „™“ a „®“ nejsou uváděny v této příručce ve všech případech.

Technické údaje .....17

Úsporný režim 17

Snížení spotřeby energie (režim ECO) ..... 17

Funkce automatického nastavení kvality obrazu

(pouze analogový signál RGB) 18

Odstraňování problémů .....19

Zprávy na obrazovce 19

Příznaky problémů a jejich odstranění ..... 20

Technické údaje .....22

Bezpečnostní opatření

Upozornění týkající se napájení

- Použijte dodaný napájecí kabel. Pokud použijete jiný napájecí kabel, přesvědčte se, že je slučitelný s vaší místní rozvodnou sítí.

Pro zákazníky v USA

Pokud nepoužijete odpovídající kabel, tento monitor nebude splňovat povinné standardy FCC.

Pro zákazníky ve Velké Británii

Pokud monitor používáte ve Velké Británii, ujistěte se, že používáte odpovídající napájecí kabel pro Velkou Británii.

Příklad typů zástrček

pro 100 až 120 V stř.

pro 200 až 240 V stř.

pouze pro 240 V stř.

Toto zařízení by mělo být nainstalováno blízko snadno dosažitelné zásuvky.

Umístění

Neinstalujte nebo neponechávejte monitor na následujících místech:

• Na místech vystavovaných extrémním teplotám, například blízko radiátorů, topení nebo na přímém slunečním světle. Vystavování monitoru extrémním teplotám, například v automobilu zaparkovaném na přímém slunečním světle nebo v blízkosti topení, může způsobit deformace skříně nebo poruchy.
• Na místa vystavená mechanickým vibracím nebo otřesům.
• Blízko zařízení vytvářejících silné magnetické pole, například televizorů nebo dalších domácích spotřebičů.
• Na místa s velkým výskytem prachu, nečistot či písku, například v blízkosti otevřeného okna nebo dveří. Pokud bude monitor dočasně umístěn ve venkovním prostředí, učiňte odpovídající opatření proti prachu a nečistotám ze vzduchu. V opačném případě by mohlo dojít k neopravitelné poruše.

Zacházení s displejem LCD

• Displej LCD neumísťujte směrem ke slunci, mohlo by dojít k jeho poškození. Buďte opatrní při umísťování monitoru v blízkosti okna.
• Netlačte na displej LCD a neškrábejte po něm. Neumísťujte na něj žádné těžké předměty. Mohlo by dojít ke ztrátě linearity nebo k poruchám displeje LCD.
• Pokud se tento monitor bude používat na studeném místě, může se na displeji objevit zbytkový obraz. Nejedná se o poruchu. Jakmile teplota vzroste na běžnou provozní hodnotu, obnoví se běžné zobrazení.
• Pokud bude na displeji zobrazen statický obraz po dlouhou dobu, může se na chvíli objevit zbytkový obraz. Tento zbytkový obraz časem zmizí.
• LCD panel se během provozu zahřívá. Nejedná se o poruchu.

Informace o LCD (Liquid Crystal Display)

Povšimněte si, že LCD obrazovka je vyrobena pomocí vysoce přesné technologie. Nicméně se na LCD obrazovce mohou objevovat konstantní černé body nebo svítící body (červené, modré nebo zelené) a nepravidelné barevné pruhy nebo pruhy různého jasu. Nejedná se o poruchu. (Efektivní body: více než 99,99%)

Údržba

• Před čištěním monitoru nezapomeňte vytáhnout napájecí kabel ze zásuvky.
• Čistěte LCD obrazovku pomocí jemného hadříku. Pokud používáte tekutý čistič na sklo, nepoužívejte žádný typ čistidla obsahující antistatické činidlo nebo podobné příměsi – může se tím poškrábat ochranná vrstva obrazovky LCD.
• Čistěte skřín monitoru, panel a ovládací prvky pomocí měkkého hadříku navlhčeného jemným čisticím roztokem. Nepoužívejte abrazivní houbičku, čisticí prášek nebo rozpouštědla jako je líh nebo benzín.
• Nejezděte po obrazovce, nedotýkejte se nebo neťukejte na povrch obrazovky ostrými nebo drsnými předměty jako je propisovačka nebo šroubovák. Tento typ dotyku může způsobit poškrábání obrazovky.
• Uvědomte si, že pokud je tento monitor vystaven těkavým roztokům jako jsou insekticidy, nebo pokud dojde k dlouhodobému styku s gumovými materiály nebo materiály z PVC, může dojít ke změnám v materiálu nebo k degradaci ochranné vrstvy displeje LCD.

Přeprava

• Odpojte od monitoru všechny kabely, monitor zafixujte v nejvyšším bodě, pevně jej uchopte z obou stran, snažte se jej při přepravě nepoškrábat. Pokud monitor upustíte, můžete se zranit nebo může dojít k poškození monitoru.
• Při přepravě nebo zasílání tohoto monitoru do opravy použijte původní lepenkovou krabici a balicí materiál.

Likvidace monitoru

• Nelikvidujte tento monitor vyhozením do běžného domácího odpadu.
• Prosvětlovací zářivka použitá v monitoru obsahuje rtuť. Likvidace monitoru musí být provedena v souladu s místními předpisy pro nakládání s nebezpečným odpadem.

Díly a ovládací prvky

Podrobné informace najdete na stranách uvedených v závorkách.

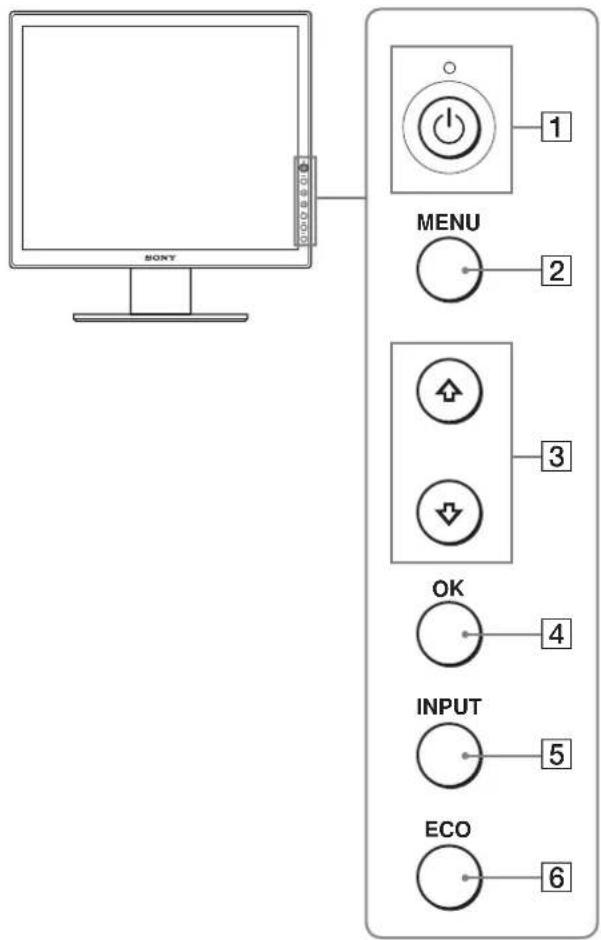

Přední strana displeje LCD

Boční pohled na displej LCD

Zadní strana stojanu monitoru

1 ⏻ Vypínač a ⏻ indikátor napájení (strany 8, 17) Tímto vypínačem zapnete monitor, pokud ⏻ indikátor napájení svítí červeně. Dalším stisknutím tohoto vypínače monitor vypnete. Pokud se ⏻ indikátor napájení nerozsvítí, stiskněte hlavní vypínač napájení MAIN POWER (7).

② Tlačítko MENU (strana 11)

Tímto tlačítkem se zapíná a vypíná hlavní nabídka.

3 ↓/↑ tlačítka (strana 11)

Tato tlačítka se používají při výběru položek nabídky a k nastavení.

4 Tlačítko OK (strana 11)

Tímto tlačítkem aktivujete vybranou položku nabídky a nastavení provedená pomocí tlačítek ↓/↑ (3).

5 Tlačítko INPUT (strana 10)

Tímto tlačítkem se přepínají vstupní videosignály INPUT1, INPUT2 a INPUT3, pokud jsou k monitoru připojeny dva počítače.

6 Tlačítko ECO (strana 17)

Pomocí tohoto tlačítka se snižuje spotřeba energie.

7 Vypínač napájení MAIN POWER (strana 8)

Tímto vypínačem se zapíná a vypíná napájení monitoru.

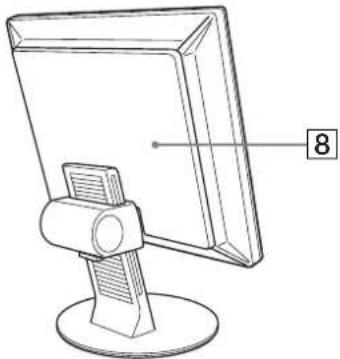

8 Zadní kryt (strana 6)

Tento kryt sejměte při připojování kabelů a přívodu.

Zadní strana displeje LCD

9 Konektor střídavého napájení AC IN (strana 7)

Pomocí tohoto konektoru připojte napájecí kabel (dodaný).

10 Vstupní konektor HD15 (analogový signál RGB) (strana 7)

Tento konektor slouží pro vstup analogového videosignálu RGB (0,700 Vp-p, pozitivní) a signálů SYNC.

11 Vstupní konektor DVI-D (digitální signál RGB) (strana 7)

Pomocí tohoto konektoru vstupuje digitální videosignál RGB vyhovující DVI Rev.1.0.

12 Držák kabelu (strana 8)

Tento díl zajišťuje kabely a přívody k monitoru.

13 Otvor bezpečnostního zámku

Otvor bezpečnostního zámku je určen pro použití bezpečnostního systému Kensington Micro Saver Security System.

Micro Saver Security System je ochranná známka společnosti Kensington.

Instalace

Než začnete monitor používat, zkontrolujte, zda balení obsahuje následující položky:

• Displej LCD - Napájecí kabel • Kabel videosignálu HD15-HD15 (analogový signál RGB) - Kabel videosignálu DVI-D (digitální signál RGB) - Disk CD-ROM (obslužný program pro Windows/Macintosh, Provozní pokyny apod.) • Záruční list - Průvodce rychlým nastavením

Instalace 1: Připojte kabely videosignálu

• Monitor i počítač před připojením vypněte.
• Při připojování počítače ke vstupnímu konektoru monitoru HD15 (analogový signál RGB) viz „Připojte počítač vybavený výstupním konektorem HD15 (analogový signál RGB)“.

Poznámky

• Nedotýkejte se kolíků konektoru kabelu videosignálu, mohlo by dojít k jejich ohnutí.
• Zkontrolujte orientaci konektoru HD15, předejdete tak nebezpečí ohnutí kolíků konektoru kabelu videosignálu.

1 Vysuňte nahoru zadní kryt.

2 Nakloňte displej dopředu.

Připojte počítač vybavený výstupním konektorem DVI (digitální signál RGB)

Pomocí dodaného kabelu videosignálu DVI-D (digitální signál RGB) připojte počítač ke vstupnímu konektoru monitoru DVI-D (digitální signál RGB).

Připojte počítač vybavený výstupním konektorem HD15 (analogový signál RGB).

Pomocí dodaného kabelu videosignálu HD15-HD15 (analogový signál RGB) připojte počítač ke vstupnímu konektoru HD15-HD15 (analogový signál RGB) monitoru.

Připojte počítač podle následujících ilustrací.

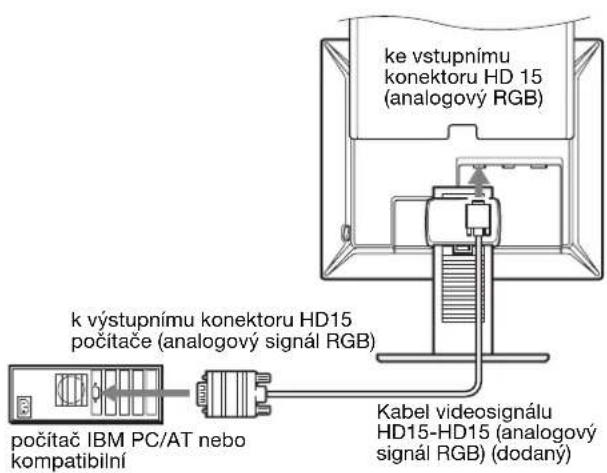

■ Připojení k počítači IBM PC/AT nebo kompatibilnímu počítači

■ Připojení k počítači Macintosh

Při připojování k počítači Macintosh použijte v případě nutnosti adaptér (není dodán). Adaptér připojte k počítači před připojením kabelu videosignálu.

Instalace 2: Připojte napájecí kabel

1. Pevně připojte dodaný napájecí kabel ke konektoru AC IN monitoru.

2. Druhý konec pevně zapojte do elektrické zásuvky.

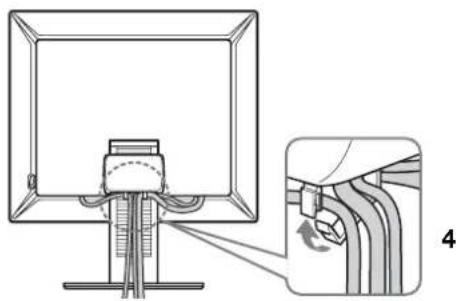

Instalace 3: Svázání přívodů a kabelů

1. Vysuňte zadní kryt nahoru.

2. Zajistěte kabely videosignálu pomocí držáku kabelu umístěného na krytu.

3. Stáhněte zadní kryt dolů.

4. Protáhněte všechny přívody a kabely držákem kabelu ve stojanu.

Pokud se vám nepodaří protáhnout všechny přívody a kabely držákem kabelu ve stojanu, nechte je volně viset dolů.

Instalace 4: Zapněte monitor a počítač

1 Pokud již není stisknut, stiskněte hlavní vypínač napájení MAIN POWER umístěný na pravé straně monitoru ve směru I (zapnuto). Ujistěte se, že ⏻ indikátor napájení svítí červeně.

Poznámka

Z výroby je monitor dodáván s hlavním vypínačem napájení MAIN POWER nastaveným do polohy I (zapnuto).

2 Stiskněte vypínač napájení na přední straně monitoru.

Indikátor napájení se rozsvítí zeleně.

3 Zapněte počítač.

4 Stisknutím tlačítka INPUT vyberte požadovaný vstupní signál.

Na obrazovce se objeví obrázek vybraného vstupu. Další informace viz „Výběr vstupního signálu (tlačítko INPUT)“ na straně 10.

Instalace monitoru je dokončena. V případě potřeby nastavte obraz (strana 11) ovládacími prvky monitoru.

Pokud se na obrazovce neobjeví obraz

• Zkontrolujte, zda je správně připojen napájecí kabel a kabel videosignálu.
• Pokud se na obrazovce objeví „NO INPUT SIGNAL“:
• Počítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.
• Stisknutím tlačítka INPUT (strana 10) zkontrolujte, zda je správně nastaven vstupní signál.
• Pokud se na obrazovce objeví „CABLE DISCONNECTED“:
• Zkontrolujte, zda je správně připojen kabel videosignálu.
• Stisknutím tlačítka INPUT (strana 10) zkontrolujte, zda je správně nastaven vstupní signál.
• Pokud se na obrazovce zobrazí „OUT OF RANGE“, připojte znovu starý monitor. Poté nastavte grafickou kartu počítače v následujících rozsazích.

	Analogový signál RGB	Digitální signál RGB
Horizontální frekvence	28–92 kHz 28–75 kHz
Vertikální frekvence	48–85 Hz 60 Hz
Rozlišení	1600 × 1200 nebo méně

Další informace o zprávách na obrazovce viz „Příznaky problémů a jejich odstranění“ na straně 20.

Použití specifických ovladačů není nutné

Tento monitor vyhovuje standardu „DDC“ Plug & Play a umožňuje automaticky detekovat veškeré informace o monitoru. Do počítače není nutné instalovat specifické ovladače. Při prvním zapnutí počítače po připojení monitoru se může na obrazovce zobrazit okno Průvodce instalací. V takovém případě postupujte dle zobrazených pokynů. Automaticky bude vybrán monitor Plug & Play, takže tento monitor můžete použít.

Vertikální frekvence se nastaví na 60 Hz. Vzhledem k tomu, že se neprojevuje blikání obrazu, můžete používat toto nastavení. Nemusíte nastavovat vertikální frekvenci na vysoké hodnoty.

Instalace 5: Nastavte výšku a náklon

Tento monitor je možné upravit v rozsahu následujících úhlů.

Uchopte strany panelu LCD a nastavte úhel náklonu obrazovky.

Pohodlné používání monitoru

Nastavte úhel monitoru dle výšky stolu a židle a také tak, aby se vám do očí neodráželo okolní světlo.

Poznámka

Při nastavování náklonu a výšky obrazovky postupujte pomalu a pečlivě. Dejte pozor, abyste neuhodili monitorem o stůl.

Výběr vstupního signálu (tlačítko INPUT)

Stiskněte tlačítko INPUT.

Každým stisknutím tohoto tlačítka se změní vstupní signál.

Zpráva na obrazovce (Zobrazí se asi na 5 sekund v horním levém rohu.)	Konfigurace vstupního signálu
INPUT1 : HD15 Vstupní konektor HD15(analogový signál RGB) pro INPUT1
INPUT2 : HD15 Vstupní konektor HD15(analogový signál RGB) pro INPUT2
INPUT3 : DVI-D Vstupní konektor DVI-D(digitální signál RGB) pro INPUT3

Nastavení monitoru

Před provedením nastavení

Připojte monitor k počítači a zapněte je.

Nejlepších výsledků dosáhnete, pokud před nastavováním vyčkáte alespoň 30 minut.

Četná nastavení monitoru můžete provádět pomocí nabídky na obrazovce.

Ovládání nabídky

1 Zobrazte hlavní nabídku.

Hlavní nabídka se na obrazovce zobrazí po stisknutí tlačítka MENU.

2 Vyberte nabídku.

Pomocí tlačítek ↓/↑ zobrazte požadovanou nabídku. Stisknutím tlačítka OK přejděte na první položku nabídky.

3 Vyberte položku, kterou chcete nastavit.

Pomocí tlačítek ↓/↑ vyberte položku, kterou chcete nastavit, a stiskněte tlačítko OK.

Pokud je jednou z položek nabídky.

Pokud vyberete 1 a stisknete tlačítko OK, vrátíte se k předchozí nabídce.

4 Přizpůsobte položku.

Pro změnu nastavení stiskněte tlačítka ↓/↑ a poté stiskněte tlačítko OK. Stisknutím tlačítka OK se provedená nastavení uloží a displej se vrátí k předchozí nabídce.

Jedním stisknutím tlačítka MENU se vrátíte do normálního zobrazení. Pokud nestisknete žádné tlačítko, nabídka se asi po 45 sekundách automaticky zavře.

■ Obnovení výchozích hodnot nastavení

Nastavení lze obnovit pomocí nabídky RESET. Další informace o obnovení nastavení viz → (RESET) strana 16.

Nabídka PICTURE ADJUST

Pomocí nabídky ADJUST PICTURE můžete nastavit následující položky.

• MODE (režim ECO) • BACKLIGHT • CONTRAST Ⓞ • BRIGHTNESS • SMOOTHING

• Pro každý režim ECO můžete nastavit podsvícení, kontrast a jas.
• Nastavení v nabídce PICTURE ADJUST můžete provést pro aktuální vstup. Můžete přizpůsobit také nastavení pro jiné vstupy.

■ Výběr režimu (režim ECO)

Můžete vybrat režim obrazu snižující spotřebu energie.

Poznámka

Režim obrazu můžete vybrat také pomocí tlačítka ECO (strany 5, 17) na přední straně monitoru.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte 📄 (PICTURE ADJUST) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka PICTURE ADJUST.

3 Pomocí tlačítek ↓/↑ vyberte „HIGH“ a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka „MODE“.

4 Stiskněte tlačítka ↓/↑ pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

Se změnou režimu na HIGH → MIDDLE → LOW se mění jas obrazovky a snižuje se spotřeba energie. Pokud vyberete „USER“, jas obrazovky se přepne na úroveň, kterou jste nastavili tlačítkem ECO na přední straně monitoru. Další informace o „Snížení spotřeby energie (režim ECO)“ na straně 17.

■ Nastavení podsvícení BACKLIGHT

Je-li obrazovka příliš jasná, upravte podsvícení, aby byl obraz příjemnější.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte 📄 (PICTURE ADJUST) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka PICTURE ADJUST.

3 Pomocí tlačítek ↓/↑ vyberte „BACKLIGHT“ a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka „BACKLIGHT“. 4 Stiskněte tlačítka ↓/↑ pro nastavení úrovně světla a poté stiskněte tlačítko OK.

■ Nastavení CONTRAST

Nastavte kontrast obrazu.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte 📄 (PICTURE ADJUST) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka PICTURE ADJUST. 3 Pomocí tlačítek ↓/↑ vyberte „CONTRAST“ a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka „CONTRAST“. 4 Stiskněte tlačítka ↓/↑ pro nastavení kontrastu a poté stiskněte tlačítko OK.

■ Nastavení BRIGHTNESS

Nastavte jas obrazu (černá úroveň).

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte 📄 (PICTURE ADJUST) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka PICTURE ADJUST. 3 Pomocí tlačítek ↓/↑ vyberte „BRIGHTNESS“ a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka „BRIGHTNESS“. 4 Stiskněte tlačítka ↓/↑ pro nastavení jasu a poté stiskněte tlačítko OK.

■ Nastavení SMOOTHING

Pokud obraz zobrazený v režimu FULL2 nebo FULL1 v ZOOM není hladký, použijte funkci vyhlazování obrazu.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek ↓/↑ vyberte 📄 (PICTURE ADJUST) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka PICTURE ADJUST. 3 Pomocí tlačítek ↓/↑ vyberte „SMOOTHING“ a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka SMOOTHING.

4 Poté pomocí tlačítek ↓/↑ vyberte požadovaný režim.

Účinek vyhlazování je výraznější v případě TEXT→STANDARD→GRAPHICS.

• TEXT: pro jasnější zobrazování znaků. (Tento režim je vhodný pro textové aplikace.)
• STANDARD (Výchozí nastavení): standardní účinek vyhlazování.
• GRAPHICS : pro jasnější zobrazování obrázků. (Tento režim je vhodný pro CD-ROM software, například pro fotografie nebo ilustrace.)

Poznámky

• Pokud nastavíte menu (ZOOM) na REAL, pak nebude menu SMOOTHING k dispozici.
• Signály rozlišení 1600 × 1200 jsou zobrazovány pouze v režimu REAL a režim vyhlazování SMOOTHING není možný.

SCREEN nabídka (pouze logový signál RGB)

Pomocí nabídky SCREEN můžete nastavit následující položky.

• AUTO - PHASE • PITCH • H CENTER • V CENTER

Poznámka

Při přijímání digitálního signálu RGB ze vstupního konektoru DVI-D není seřízení nutné.

■ Funkce automatického nastavení kvality obrazu

Jakmile monitor přijme vstupní signál, automaticky nastaví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz (strana 18).

Poznámka

Je-li aktivována funkce automatického nastavení kvality obrazu, bude funkční pouze ⏻ vypínač napájení.

Pokud funkce automatického nastavení kvality monitoru nenastaví obraz úplně

Lze provést další automatické nastavení kvality obrazu podle aktuálního vstupního signálu (Viz „AUTO“ níže).

Pokud je i přesto nutné provést další nastavení kvality obrazu, manuálně lze nastavit ostrost obrazu (fáze/rozteč) a umístění (horizontální/vertikální pozice).

Tato nastavení se uloží do paměti a automaticky se obnoví, přijme-li monitor dřívější a registrovaný vstupní signál.

■ Proved'te další automatické nastavení kvality obrazu podle aktuálního vstupního signálu (AUTO)

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ⚠ (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

3 Pomocí tlačítek ↓/↑ vyberte „AUTO“ a stiskněte tlačítko OK.

Proveďte odpovídající nastavení fáze, rozteče a horizontální/vertikální pozice obrazovky pro aktuální vstupní signál a uložte je.

■ Manuální nastavení ostrosti obrazu (fáze/rozteč)

Ostrost obrazu můžete nastavit takto. Toto nastavení bude fungovat, jestliže je počítač připojen ke vstupnímu konektoru HD15 monitoru (analogový signál RGB).

1. Nastavte v počítači rozlišení 1600 × 1200.

2. Vložte disk CD-ROM.

3. Spusťte disk CD-ROM, vyberte příslušnou oblast a model a zobrazte zkušební vzorek.

Pro Windows

Klepněte na [Utility] → [Windows]/[Win Utility.exe]. Pro Macintosh

Klepněte na [Utility] → [Mac]/[Mac Utility].

4. Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

5. Pomocí tlačítek ↓/↑ vyberte ⚠ (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

6. Pomocí tlačítek ↓/↑ vyberte „PHASE“ a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka nastavení „PHASE“.

7. Tiskněte tlačítka ↓/↑ tak dlouho, dokud nejsou vodorovné pruhy viditelné co nejméně.

Změňte nastavení tak, aby byly vodorovné pruhy viditelné co nejméně.

8 Stiskněte tlačítko OK.

Na obrazovce se zobrazí hlavní nabídka. Pokud se na celé obrazovce objevují svislé pruhy, nastavte následujícím postupem rozteč.

9 Pomocí tlačítek ↓/↑ vyberte „PITCH“ a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka nastavení „PITCH“.

10 Tiskněte tlačítka ↓/↑, dokud svislé pruhy nezmizí.

Změňte nastavení tak, aby svislé pruhy zmizely.

11 Klepnutím na END na obrazovce vypněte zkušební vzorek.

■ Manuální nastavení umístění obrazu (H CENTER /V CENTER)

Není-li obraz ve středu obrazovky, nastavte vystředění obrazu podle následujících pokynů.

1 Nastavte v počítači rozlišení 1600 × 1200.

2 Vložte disk CD-ROM.

3 Spusťte disk CD-ROM, vyberte příslušnou oblast a model a zobrazte zkušební vzorek.

Pro Windows

Klepněte na [Utility] → [Windows]/[Win Utility.exe].

Pro Macintosh

Klepněte na [Utility] → [Mac]/[Mac Utility].

4 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

5 Pomocí tlačítek ↓/↑ vyberte ⚠ (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

6 Pomocí tlačítek ↓/↑ vyberte „H CENTER“ nebo „V CENTER“ a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka nastavení „H CENTER“ nebo „V CENTER“.

7 Pro vystředění zkušebního vzorku stiskněte tlačítka ↓/↑.

8 Klepnutím na END na obrazovce vypněte zkušební vzorek. Pomocí tlačítek ↓/↑ vyberte „ADJUST“ a stiskněte tlačítko OK.

COLOR nabídka

Úroveň barvy v poli bílé barvy můžete vybrat z výchozích nastavení teploty barev.

V případě potřeby teplotu barev jemně dolaďte.

Poznámka

Pro každý režim ECO můžete nastavit teplotu barev.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte (COLOR) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka COLOR.

3 Pomocí tlačítek ↓/↑ vyberte požadovanou teplotu barev a stiskněte tlačítko OK.

U bílé barvy se při snížení teploty z 9300K na 6500K změní namodralý odstín na načervenalý.

Když zvolíte „sRGB“, barvy se přizpůsobí na sRGB profil. (Nastavení barev na sRGB je standardní tovární protokol nastavení barev vytvořený pro počítačové produkty.) Pokud zvolíte „sRGB“, nastavení barev na Vašem počítači musí být nastaveno na profil sRGB.

Poznámky

- Pokud připojený počítač nebo jiné zařízení nepracuje s protokolem sRGB, barva nemůže být nastavena na profil sRGB.

- Pokud zvolíte „sRGB“, nemůžete v nabídce PICTURE ADJUST upravovat kontrast ani jas. Zároveň nemůžete provádět změny ani v menu GAMMA.

■ Jemné doladění teploty barev

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ☐ (COLOR) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka COLOR.

Pomocí tlačítek ↓/↑ vyberte „ADJUST“ a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka pro jemné doladění teploty barev.

4 Pomocí tlačítek ↓/↑ vyberte R (Červená) nebo B (Modrá) a stiskněte tlačítko OK. Poté pomocí tlačítek ↓/↑ nastavte teplotu barev a stiskněte tlačítko OK.

Vzhledem k tomu, že toto nastavení mění teplotu barev přidáním nebo ubráním složek R a B ve vztahu ke složce G (zelená), je složka G pevná.

5 Pomocí tlačítek ↓/↑ vyberte položku ↩ a stiskněte tlačítko OK.

Nové nastavení barev se uloží do paměti a po každém výběru položky „USER“ se automaticky obnoví. Na obrazovce se zobrazí nabídka COLOR.

γ GAMMA nabídka

Barevný odstín obrazu na obrazovce můžete sladit s původním barevným odstínem obrazu.

Poznámka

Pro každý režim ECO můžete upravit nastavení GAMMA.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte γ (GAMMA) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka GAMMA.

3 Stiskněte tlačítka ↓/↑ pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

ZOOM nabídka

Monitor je nastaven na zobrazování obrazu na plné ploše obrazovky, bez ohledu na režim nebo rozlišení ve výchozím nastavení (FULL2).

Obraz můžete také zobrazit ve skutečném poměru stran zobrazení nebo rozlišení.

Poznámka

Nastavení v nabídce ZOOM mohou být provedena pro aktuální vstup. Můžete přizpůsobit také nastavení pro jiné vstupy.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ☒ (ZOOM) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka ZOOM.

3 Poté pomocí tlačítek ↓/↑ vyberte požadovaný režim.

- FULL2 (Výchozí nastavení): Vstupní signál je zobrazen na plné ploše obrazovky, bez ohledu na režim nebo rozlišení.

- FULL1: Vstupní signál je zobrazen ve skutečném poměru stran. Proto se mohou na horním a dolním okraji obrazovky zobrazovat černé pruhy, v závislosti na signálu.

- REAL: Vstupní signál je zobrazen ve skutečném rozlišení. Signály Sub-1600 × 1200 jsou zobrazovány ve středu obrazovky obklopené černým rámem.

Poznámka

Pokud použijete signály s rozlišením 1600 × 1200, výše uvedené nastavení nebude k dispozici. Obrázek se bude zobrazovat na plné ploše obrazovky.

MENU POSITION nabídka

Pokud nabídka zakrývá obraz na obrazovce, můžete změnit její umístění.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ☐ (MENU POSITION) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka MENU POSITION.

3 Pomocí tlačítek ↓/↑ vyberte požadované umístění a stiskněte tlačítko OK.

Můžete zvolit jednu z devíti pozic nabídky.

→ INPUT SENSING ON/OFF nabídka

Jestliže vyberete v nabídce INPUT SENSING ON/OFF položku AUTO ON, monitor automaticky rozpozná signál vstupující do vstupního konektoru a automaticky změní vstupní signál před přechodem do úsporného režimu.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ➞ (INPUT SENSING ON/OFF) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka INPUT SENSING.

3 Stiskněte tlačítka ↓/↑ pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

• ON: Pokud do vybraného vstupního konektoru nevstupuje žádný signál, nebo pokud vyberete vstupní konektor pomocí tlačítka INPUT na monitoru a do daného konektoru nevstupuje žádný signál, na obrazovce se zobrazí zpráva (strana 19) a monitor automaticky zkontroluje vstupní signál na jiném vstupním konektoru a změní vstup. Po změně vstupu je vybraný vstupní konektor zobrazen v levém horním rohu obrazovky. Pokud není detekován žádný vstupní signál, monitor automaticky přejde do úsporného režimu.
• OFF: Vstup se automaticky nemění. Vstup změníte stisknutím tlačítka INPUT.

Nabídka LANGUAGE

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte 📄 (LANGUAGE) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka LANGUAGE.

3 Pomocí tlačítek ↓/↑ vyberte jazyk a stiskněte tlačítko OK.

• English • Français: Francouzština
• Deutsch: Němčina
• Español: Španělština
• Italiano: Italština • Nederlands: Holandština
• Svenska: Švédština • : Japonština

• Русский: Ruština

- 中文：Čínština

→← Nabídka RESET

Obnovení výchozích hodnot nastavení.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte →← (RESET) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka RESET.

3 Stiskněte tlačítka ↓/↑ pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

• OK: Obnovení všech výchozích hodnot. Nastavení „LANGUAGE“ nebude tímto způsobem obnoveno.

- CANCEL: Zrušení obnovení nastavení a návrat do hlavní nabídky.

MENU LOCK nabídka

Zamkněte ovládání tlačítek, abyste zabránili náhodnému nastavení nebo obnovení.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte O-m (MENU LOCK) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka MENU LOCK.

3 Pomocí tlačítek ↓/↑ vyberte „ON“ nebo „OFF“.

t • ON: Funkční bude pouze ⏻ vypínač napájení a tlačítko INPUT. Pokud se pokusíte o jakoukoli jinou operaci, na obrazovce se objeví ikona 📂 (MENU LOCK).

- OFF: Nastavte „ON MENU LOCK“ na vypnuto. Pokud je „ON MENU LOCK“ nastaveno na hodnotu „ON“, bude při stisknutí tlačítka MENU automaticky vybráno „ON MENU LOCK“.

Technické údaje

Úsporný režim

Tento monitor vyhovuje směrnicím o úspoře energie VESA, ENERGY STAR a NUTEK. Pokud je monitor připojen k počítačové nebo grafické kartě standardu DPM (Display Power Management), bude monitor automaticky snižovat spotřebu energie následujícím způsobem.

Režim spotřeby	Spotřeba energie	+ Indikátor napájení
běžný provoz 58 W (max.) zelená
režim ECO zelená
aktivní vypnuto*(hlubokýspánek)	2,7 W (max.)** oranžová
+ vypnuto 2,7 W (max.) červená
MAIN POWER vypnuto	0 W vypnuto

* Přejde-li počítač do režimu „aktivní vypnutí“, vstupní signál se přeruší a na obrazovce se zobrazí zpráva „NO INPUT SIGNAL“. Po pěti sekundách monitor přejde do úsporného režimu. „Hluboký spánek“ je úsporný režim definovaný agenturou Environmental Protection Agency.

** Maximální spotřeba energie je 2,0 W v místech s napájením 100-120 V AC.

Snížení spotřeby energie (režim ECO)

Pokud opakovaně stisknete tlačítko ECO na přední straně monitoru, můžete vybrat jas obrazovky.

Každý režim se zobrazí na obrazovce a podle vybraného režimu se sníží jas obrazovky. Po pěti sekundách nabídka automaticky zmizí.

Se změnou režimu na HIGH, MIDDLE a LOW se mění jas obrazovky a snižuje se spotřeba energie.

Výchozím nastavením jasu obrazovky je hodnota „HIGH“. Pokud zvolíte „USER“, můžete změnit úroveň podsvícení stisknutím tlačítek ↓/↑, stejně, jako když zvolíte BACKLIGHT použitím nabídky.

Funkce automatického nastavení kvality obrazu (pouze analogový signál RGB)

Jakmile monitor přijme vstupní signál, automaticky nastaví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz.

Režim předvolený od výrobce

Jakmile monitor přijme vstupní signál, automaticky jej sladí s předvolenými režimy uloženými v paměti monitoru, aby se uprostřed obrazovky mohl objevit vysoce kvalitní obraz. Pokud se vstupní signál shoduje s režimem předvoleným od výrobce, obraz se na obrazovce automaticky zobrazí s vhodným výchozím nastavením.

Vstupní signál se neshoduje s žádným z režimů předvolených od výrobce

Pokud vstupní signál nevyhovuje žádnému režimu předvolenému od výrobce, je aktivována funkce automatického nastavení kvality obrazu, která zajistí, aby se na obrazovce vždy zobrazil zřetelný obraz (pro každou hodnotu v rámci následujícího rozsahu frekvencí monitoru): Horizontální frekvence: 28–92 kHz (analogový signál RGB) 28–75 kHz (digitální signál RGB)

Vertikální frekvence: 48–85 Hz (analogový signál RGB) 60 Hz (digitální signál RGB)

V důsledku toho může zobrazení obrazu na obrazovce monitoru trvat déle než obvykle, pokud poprvé přijímá vstupní signál, který neodpovídá žádnému z předvolených režimů. Tato informace o nastavení se automaticky uloží do paměti, takže příště bude monitor reagovat stejně, jako kdyby přijímal signál, který odpovídá některému z režimů předvolených od výrobce.

Ruční nastavení fáze, rozteče a umístění obrazu

Pro určitý druh vstupního signálu nemusí funkce automatického nastavení kvality obrazu dokonale nastavit umístění obrazu, fázi a rozteč. V tomto případě lze provést tato nastavení ručně (strana 13). Pokud tato nastavení změníte ručně, uloží se do paměti jako uživatelské režimy a automaticky se obnoví, přijme-li monitor tentýž vstupní signál.

Odstraňování problémů

Předtím, než se obrátíte na technickou podporu, přečtěte si tuto část.

Zprávy na obrazovce

Není-li v pořádku vstupní signál, zobrazí se na obrazovce jedna z následujících zpráv. Informace o odstranění problému viz „Příznaky problémů a jejich odstranění“ na straně 20.

Pokud se na obrazovce objeví „OUT OF RANGE“:

Znamená to, že vstupní signál není podporován technickými parametry monitoru. Ověřte následující položky.

Další informace o zprávách na obrazovce viz „Příznaky problémů a jejich odstranění“ na straně 20.

Pokud se zobrazí zpráva „xxx.x kHz / xxx Hz“

Znamená to, že horizontální nebo vertikální frekvence není podporována technickými parametry monitoru. Hodnoty vyjadřují horizontální a vertikální frekvence aktuálního vstupního signálu.

Pokud se zobrazí zpráva „RESOLUTION > 1600 × 1200“

Znamená to, že rozlišení není podporováno technickými parametry monitoru (1600 × 1200 nebo méně).

Pokud se na obrazovce objeví „NO INPUT SIGNAL“:

Znamená to, že aktuálně vybraným konektorem nepřichází žádný signál.

Pokud je položka INPUT SENSING ON/OFF (strana 15) nastavena na hodnotu ON, monitor nalezne jiný vstupní signál a automaticky změní vstup.

GO TO POWER SAVE

Monitor přejde do úsporného režimu asi po pěti sekundách po zobrazení této zprávy.

Pokud se na obrazovce objeví „CABLE DISCONNECTED“:

Znamená to, že kabel videosignálu byl odpojen od aktuálně vybraného konektoru.

Pokud je položka INPUT SENSING ON/OFF (strana 15) nastavena na hodnotu ON, monitor nalezne jiný vstupní signál a automaticky změní vstup.

Příznaky problémů a jejich odstranění

Pokud je problém způsoben připojeným počítačem nebo jiným zařízením, vyhledejte informace v příručce k připojenému počítači nebo zařízení.

Další informace a pomoc při odstraňování problémů naleznete na webovém serveru http://www.sony.net/ podpory společnosti Sony:

Příznak Zkontrolujte tyto položky
Žádný obraz
Nesvítí-li ⏻ indikátor napájení nebo pokud se ⏻ indikátor napájení nerozsvítí po stisknutí ⏻ vypínače napájení,	Zkontrolujte, zda je správně připojen kabel napájení.Zkontrolujte, zda je zapnut hlavní vypínač napájení MAIN POWER (strana 8).
Pokud se ⏻ indikátor napájení rozsvítí červeně,	Zkontrolujte, zda je zapnut ⏻ vypínač napájení.
Pokud se na obrazovce objeví „CABLE DISCONNECTED“,	Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechny konektory pevně zastrčeny do zdířek (strana 6).Zkontrolujte, zda konektory videovstupu nejsou ohnuté nebo zatlačené dovnitř.Zkontrolujte, zda je správně nastaven výběr vstupu (strana 10).Je připojen nedodaný kabel videosignálu. Připojíte-li nedodaný kabel videosignálu, na obrazovce se může zobrazit zpráva „CABLE DISCONNECTED“. Nejedná se o poruchu.
Zobrazí-li se zpráva „NO INPUT SIGNAL“ nebo svítí-li ⏻ indikátor napájení oranžově nebo střídavě zeleně a oranžově,	Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechny konektory pevně zastrčeny do zdířek (strana 6).Zkontrolujte, zda konektory videovstupu nejsou ohnuté nebo zatlačené dovnitř.Zkontrolujte, zda je správné nastaven výběr vstupu (strana 10).■Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremPočítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.Zkontrolujte, zda je správně připojena grafická karta.Zkontrolujte, zda je počítač zapnut.Restartujte počítač.
Pokud se na obrazovce objeví „OUT OF RANGE“ (strana 19),	■Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremZkontrolujte, zda je rozsah frekvencí obrazového vstupu v rozsahu specifikovaném pro monitor. Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor a nastavte grafickou kartu počítače v následujících rozsazích: Horizontální frekvence: 28–92 kHz (analogový signál RGB), 28–75 kHz (digitální signál RGB) Vertikální frekvence: 48–85 Hz (analogový signál RGB), 60 Hz (digitální signál RGB) Rozlišení: 1600 × 1200 nebo méně
Používáte-li Windows, • Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor a provedte následující kroky. Vyberte ze seznamu „Výrobci“ „SONY“ a vyberte „SDM-S204E“ ze seznamu „Modely“ na obrazovce s výběrem zařízení v systému Windows. Pokud se neobjeví „SDM-S204E“ na seznamu „Modelů“, zkuste funkci „Plug & Play“.
Používáte-li systém Macintosh, • Při připojování k počítači Macintosh použijte v případě nutnosti adaptér (není dodán). Adaptér připojte k počítači před připojením kabelu videosignálu.
Obraz bliká, skáče, chvěje se nebo je porušený.	Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 13).Zkuste monitor zapojit do jiné zásuvky střídavého proudu, nejlépe v jiném okruhu.Změňte orientaci monitoru.■Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremV příručce ke grafické kartě vyhledejte správné nastavení monitoru.Ujistěte se, že grafický režim (VESA, Macintosh 19" Color atd.) a frekvence vstupního signálu jsou tímto monitorem podporovány. I v případě, že je frekvence ve správném rozsahu, některé grafické karty mohou využívat synchronizační pulsy, které jsou pro synchronizaci monitoru příliš úzké.Tento monitor nezpracovává prokládané signály. Je nastaven pro progresivní signály.Nastavte hodnotu obnovovací frekvence počítače (vertikální frekvence) tak, aby byl obraz co ncjlepší (doporučujeme frekvenci 60 Hz).
Obraz je rozmazaný. • Nastavte jas a kontrast (strana 12).Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 13).Nastavte vyhlazování (strana 12).■Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremNastavte v počítači rozlišení 1600 × 1200 .
Obraz je rušen duchy.	Nepoužívejte prodlužovací kabel videa ani spínací skříňky pro video.Zkontrolujte, zda jsou všechny konektory pevně zasunuty do zdířek.
Obraz není správně vystředěn nebo nemá správné rozměry (pouze analogový signál RGB).	Nastavte rozteč a fázi (strana 13).Nastavte polohu obrazu (strana 14). Uvědomte si, že při některých videorežimech není obrazovka vyplněna až do krajů.
Obraz je příliš malý. • Nastavte zoom na „FULL2“ (strana 15).■Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremNastavte v počítači rozlišení 1600 × 1200 .
Obraz je tmavý. • Nastavte jas (strana 12).Nastavte podsvícení (strana 12).Po zapnutí monitoru displeji trvá několik minut, než se rozjasní.Nastavte gamma v nabídce GAMMA (strana 15).V závislosti na vybraném režimu ECO mode může obrazovka ztmavnout.
Zobrazuje vlnitý nebo elipsovitý vzorek (moaré).	Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 13).
Barva není stejnoměrná.	Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 13).
Bílá barva se nezobrazuje jako bílá.	Nastavte teplotu barev (strana 14).
Tlačítka monitoru nefungují (na obrazovce se objeví TM	Pokud je „MENU LOCK“ nastaveno na hodnotu „ON“, nastavte „OFF“ (strana 16).
Rozlišení zobrazené v hlavní nabídce není správné.	V závislosti na nastavení grafické karty se nemusí rozlišení zobrazené v hlavní nabídce shodovat s rozlišením nastaveným v počítači.
Po vypnutí hlavního napájení bude Ⓧ indikátor napájení ještě chvíli svítit.	Jestlíže je zapnuto hlavní napájení MAIN POWER, ale Ⓧ vypínač napájení není stisknut, nebo pokud se monitor nachází v úsporném režimu, nemusí Ⓧ indikátor napájení zhasnout okamžitě po vypnutí hlavního vypínače. Nejedná se o poruchu.

Zobrazení informací o monitoru

Zatímco monitor přijímá videosignál, držte stisknuté tlačítko MENU po dobu delší než 5 sekund, dokud se neobjeví okno s informacemi o monitoru.

Opětovným stisknutím tlačítka MENU okno zmizí.

Příklad

Přetrvává-li jakýkoli problém, obraťte se na autorizovaného prodejce výrobků Sony a předejte mu následující informace:

• Název modelu: SDM-S204E - Sériové číslo - Podrobný popis problému - Datum koupě - Název a technické parametry počítače a grafické karty - Typ vstupního signálu (analogový signál RGB/digitální signál RGB)

Technické údaje

Panel LCD

Typ panelu: a-Si TFT Active Matrix

Velikost obrazu: 20,1 palců (51 cm)

Formát vstupního signálu

Provozní frekvence signálu RGB*

Horizontální: 28–92 kHz (analogový RGB)

28–75 kHz (digitální RGB)

Vertikální: 48–85 Hz (analogový RGB)

60 Hz (digitální RGB)

Rozlišení

Horizontální: Maximálně 1600 bodů

Vertikální: Maximálně 1200 řádků

Úrovně vstupního signálu

Analogový videosignál RGB:

0,7 Vp-p, 75 Ω, pozitivní

Signál SYNC:

Úroveň TTL, 2,2 kΩ, pozitivní nebo negativní (oddělený horizontální a vertikální, nebo složený SYNC)

0,3 Vp-p, 75 Ω, negativní (SYNC v zelené)

Digitální signál RGB (DVI): TMDS (jedno spojení)

Napájení

100–240 V, 50–60 Hz, Max. 1,2 A

Spotřeba energie

Max. 58 W

Provozní teplota

5-35°C

Rozměry

Displej (ve svislé poloze):

Se stojanem

Šířka: 440,5 mm (17 3/8 palce)

Výška: 377,5 – 477,5 mm (14 7/8 – 18 7/8 palce)

Hloubka: 232,0 - 248,0 mm (9 1/4 - 9 7/8 palce)

Bez stojanu

Šířka: 440,5 mm (17 3/8 palce)

Výška: 354,5 mm (14 palce)

Hloubka: 72,5 mm (2 7/8 palce)

Hmotnost

Přibližně 8,2 kg (18 lb 1 1/4 oz) (se stojanem)

Přibližně 6,2 kg (13 lb 11 oz) (bez stojanu)

Plug & Play

DDC2B

Příslušenství

Viz strana 6.

* Doporučené nastavení horizontálního a vertikálního časování

• Šířka horizontálních synchronizačních pulsů by měla být více než 4,8 % celkového horizontálního intervalu nebo 0,8 μs, podle toho, která hodnota je větší.
• Šířka horizontálních zatemňovacích pulsů by měla být více než 2,5 μs.
• Vertikální zatemňovací šířka by měla být více než 450 μs.

Vzhled a technické údaje se mohou měnit bez předchozího upozornění.
