SDM-S204E - Ekran SONY - Bezpłatna instrukcja obsługi

Typ produktu	Ekran LCD
Marka	Sony
Model	SDM-S204E
Przekątna ekranu	20 cali (50,8 cm)
Rozdzielczość natywna	1600 x 1200 (UXGA)
Format obrazu	4:3
Technologia matrycy	TN (Twisted Nematic)
Współczynnik kontrastu	1000:1 (typowy)
Jasność	300 cd/m²
Czas reakcji	5 ms (szary do szarego)
Kąt widzenia poziomy	160° (typowy)
Kąt widzenia pionowy	160° (typowy)
Złącza	1 x VGA (D-Sub 15-pin), 1 x DVI-D
Wejście audio	Nie (ekran bez głośników)
Zasilanie	Zewnętrzne (zasilacz sieciowy)
Pobór mocy (praca)	45 W (typowy)
Pobór mocy (czuwanie)	< 1 W
Wymiary z podstawą (szer. x wys. x gł.)	Około 470 x 460 x 240 mm
Waga z podstawą	Około 7,5 kg
Główne funkcje	Automatyczna regulacja obrazu, zarządzanie energią (Energy Star), zgodność z VESA 100 x 100 mm do montażu na ścianie
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem, używać miękkiej, suchej ściereczki, unikać rozpuszczalników
Bezpieczeństwo	Nie otwierać obudowy, ryzyko porażenia prądem. Używać wyłącznie dostarczonego zasilacza.
Części zamienne i naprawialność	Części zamienne nie są już dostępne u producenta. Skontaktuj się z autoryzowanym serwisem.
Informacje ogólne	Profesjonalny ekran LCD 20 cali z rozdzielczością UXGA. Przeznaczony do zastosowań biurowych i graficznych.

Często zadawane pytania - SDM-S204E SONY

Jak podłączyć monitor Sony SDM-S204E do komputera?

Użyj kabla VGA (D-Sub) lub kabla DVI-D dołączonego do zestawu, w zależności od wyjścia komputera. Podłącz kabel do monitora i komputera, a następnie podłącz zasilanie. Włącz monitor i komputer. Jeśli nie pojawi się obraz, sprawdź źródło sygnału w menu OSD.

Czy zalecana rozdzielczość dla tego monitora to 1600x1200?

Tak, rozdzielczość natywna to 1600 x 1200 pikseli (UXGA). Aby uzyskać optymalny obraz, ustaw komputer na tę rozdzielczość. Inne rozdzielczości mogą być używane, ale obraz będzie skalowany.

Jak czyścić ekran, aby go nie uszkodzić?

Odłącz monitor. Użyj miękkiej, suchej ściereczki (z mikrofibry) do usunięcia kurzu. W przypadku plam lekko zwilż ściereczkę wodą lub środkiem do czyszczenia ekranów LCD. Nigdy nie używaj rozpuszczalników, alkoholu ani środków ściernych.

Dlaczego ekran pozostaje czarny, mimo że dioda jest włączona?

Sprawdź, czy kabel wideo jest prawidłowo podłączony i czy komputer jest włączony. Spróbuj użyć innego źródła sygnału (np. innego komputera). Jeśli problem nadal występuje, przetestuj kabel z innym monitorem. Menu OSD może być niedostępne; w takim przypadku skontaktuj się z serwisem.

Jak uzyskać dostęp do menu ustawień monitora?

Naciśnij przycisk MENU z przodu monitora. Użyj przycisków + i - do nawigacji oraz OK do zatwierdzenia. Opcje obejmują jasność, kontrast, położenie itp. Szczegółowe funkcje znajdziesz w instrukcji.

Czy ten monitor jest kompatybilny z uchwytem ściennym?

Tak, monitor Sony SDM-S204E jest zgodny ze standardem VESA 100 x 100 mm. Będziesz potrzebować odpowiedniego zestawu do montażu ściennego. Zdejmij podstawę monitora, odkręcając śruby znajdujące się pod podstawą.

Co zrobić, jeśli obraz jest rozmazany lub zniekształcony?

Upewnij się, że rozdzielczość komputera jest ustawiona na rozdzielczość natywną (1600x1200). Użyj funkcji 'Automatyczna regulacja' w menu OSD. Sprawdź również, czy kabel wideo jest dobrze podłączony i nieuszkodzony.

Czy mogę używać tego monitora z komputerem Mac?

Tak, monitor jest kompatybilny z komputerami Mac wyposażonymi w wyjście VGA lub DVI. Może być potrzebny adapter w przypadku nowszych komputerów Mac (np. USB-C na DVI). Rozdzielczość natywna jest obsługiwana.

Jak zmniejszyć pobór mocy?

Włącz opcje oszczędzania energii w menu OSD oraz w ustawieniach zasilania komputera. Monitor automatycznie przechodzi w tryb czuwania, gdy nie wykryje sygnału. Wyłącz całkowicie monitor, jeśli go nie używasz.

Co zrobić, jeśli pojawią się martwe piksele?

Kilka martwych lub zablokowanych pikseli jest normalne zgodnie z normą ISO 13406-2. Jeśli liczba jest nadmierna i uciążliwa, skontaktuj się z działem obsługi klienta Sony. Gwarancja może obejmować wady pikseli, jeśli liczba przekracza określony próg.

INSTRUKCJA OBSŁUGI SDM-S204E SONY

Środki ostrożności 4

Identyfikacja części i elementów 5

Konfiguracja ....6

Konfiguracja 1: Podłączanie kabli sygnału wideo .....6

Konfiguracja 2: Podłączanie przewodu zasilania .....7

Konfiguracja 3: Zbieranie przewodów i kabli ..... 8

Konfiguracja 4: Włączanie monitora i komputera ..... 8

Konfiguracja 5: Regulacja wysokości i nachylenia monitora ..... 9

Wybór sygnału wejścia (Przycisk INPUT) 10

Regulacja ustawień monitora .....11

Nawigacja 11

Menu PICTURE ADJUST 12

Menu SCREEN (tylko analogowy sygnał RGB) ..... 13

Menu COLOR 14

γ Menu GAMMA 15

Menu ZOOM 15

Menu MENU POZYCJA 16

Menu WYKRYWANIE SYGNAŁU WEJŚCIOWEGO WŁ./WYŁ. 16

Menu JĘZYK 16

→← Menu RESET 16

Menu BLOKADA MENU 17

Dane techniczne ....18

Funkcja oszczędzania energii 18

Ograniczenie poboru mocy (tryb ECO) 18

Funkcja automatycznej regulacji jakości obrazu

(tylko analogowy sygnał RGB) 19

Rozwiązywanie problemów .....20

Komunikaty ekranowe 20

Objawy i działania zaradcze 21

Specyfikacje .....23

Ostrzeżenie dotyczące podłączenia do źródła zasilania

- Do podłączenia monitora używać dołączonego kabla. W przypadku korzystania z innego kabla zasilania należy sprawdzić, czy może być użyty do podłączania do sieci energetycznej.

Rodzaje wtyczek:

od 200 do 240 V AC

Urządzenie należy instalować w pobliżu łatwo dostępnego gniazda sieciowego.

Umiejscowienie

Monitora nie należy umieszczać ani pozostawiać:

• w pobliżu źródeł ciepła, np. grzejników czy kanałów wentylacyjnych, jak również w miejscach wystawionych na bezpośrednie działanie promieni słonecznych. Narażenie urządzenia na działanie skrajnych temperatur, np. w samochodzie zaparkowanym w nasłonecznionym miejscu lub w pobliżu instalacji grzewczej, może powodować odkształcenia obudowy lub wadliwe działanie monitora;
• w miejscach narażonych na wibracje lub wstrząsy mechaniczne;
• w pobliżu urządzeń wytwarzających silne pole magnetyczne, np. odbiorników telewizyjnych czy innych urządzeń wykorzystywanych w gospodarstwie domowym;
• w miejscach, gdzie występuje duża ilość kurzu, zanieczyszczeń lub piasku, np. w pobliżu otwartego okna lub wyjścia z pomieszczenia na zewnątrz. W przypadku krótkotrwałego użytkowania monitora na zewnątrz należy podjąć stosowne środki ostrożności dla przeciwdziałania gromadzeniu się kurzu i zanieczyszczeń. W przeciwnym wypadku może dojść do nieodwracalnego uszkodzenia monitora.

Użytkowanie monitora z ekranem LCD

• Nie narażać ekranu LCD na bezpośrednie działanie promieni słonecznych, ponieważ może on ulec uszkodzeniu. Zwrócić uwagę na właściwe umieszczenie monitora przy oknie.
• Nie wywierać nacisku ani nie rysować ekranu LCD. Na ekranie LCD nie należy umieszczać ciężkich przedmiotów. Może to spowodować utratę jednolitości ekranu lub wadliwe działanie panelu LCD.
• W przypadku użytkowania monitora w niskiej temperaturze, na ekranie może pojawić się obraz szczątkowy. Nie świadczy to jednak o nieprawidłowym działaniu. Po podniesieniu się temperatury ekran powraca do normalnego działania.
• Jeżeli przez dłuższy czas wyświetlany jest zatrzymany obraz, na ekranie może pojawić się obraz szczątkowy. Obraz szczątkowy z czasem zniknie.
• Panel LCD nagrzewa się w trakcie pracy. Nie świadczy to jednak o jego nieprawidłowym działaniu.

Uwagi dotyczące monitorów LCD (ciekłokrystalicznych)

Przy produkcji monitorów LCD wykorzystywana jest najnowsza technologia. Mimo to, na ekranie mogą pojawiać się ciemne lub jasne punkty światła (czerwone, niebieskie lub zielone), nieregularne kolorowe pasy lub jasność. Nie świadczy to jednak o nieprawidłowym działaniu monitora. (Punkty aktywne: powyżej 99,99%)

Konserwacja

• Przed przystąpieniem do czyszczenia monitora należy upewnić się, że przewód zasilania jest wyjęty z gniazda sieciowego.
• Ekran LCD czyścić miękką szmatką. W przypadku stosowania płynu do mycia szkła, nie używać środka antystatycznego lub podobnego, gdyż może to spowodować uszkodzenie powierzchni ochronnej ekranu LCD.
• Obudowę, panel oraz przyciski regulacji należy czyścić miękką szmatką, zwilżoną łagodnym detergentem. Nie używać materiałów ściernych, środków szorujących ani rozpuszczalników, takich jak alkohol lub benzyna.
• Powierzchni ekranu nie należy pocierać, dotykać ani stukać w nią ostrymi przedmiotami, takimi jak długopisy czy śrubokręty. Może to spowodować zarysowanie matrycy.
• W przypadku długotrwałego kontaktu z gumą lub materiałami winylowymi oraz wystawienia monitora na działanie rozpuszczalników lotnych, np. środków owadobójczych, może dojść do pogorszenia jakości lub zniszczenia powłoki ochronnej ekranu LCD.

Transport

• Podczas transportu monitora należy odłączyć wszystkie kable, a następnie po ustabilizowaniu ekranu LCD w najwyższym położeniu mocno chwycić obiema rękami za ekran LCD, uważając, aby nie zarysować ekranu. Upuszczenie monitora grozi zranieniem ciała lub uszkodzeniem urządzenia.
• Przy transporcie monitora do serwisu lub do dalszej wysyłki, należy korzystać z oryginalnego opakowania.

Składowanie zużytego monitora

• Nie należy składować monitora razem z ogólnymi odpadkami pochodzącymi z gospodarstwa domowego.
• Kineskop fluorescencyjny monitora zawiera rtęć. Składowanie monitora musi odbywać się zgodnie z zaleceniami miejscowych władz sanitarnych.
• Urządzenie powinno być zasilane z wykorzystaniem układów zabezpieczających przewidzianych w instalacji budynku, przy czym wartość znamionowa bezpiecznika w przewodzie fazowym nie może przekraczać 10 A.
• Ponieważ urządzenie nie posiada wyłącznika sieciowego, rozłączającego oba przewody sieciowe, dla skutecznego odłączenia monitora od sieci należy koniecznie wyjąć wtyczkę kabla zasilającego z gniazdka ściennego.
• Urządzenia współpracujące z monitorem, a wymagające zasilania sieciowego muszą być zasilane z tej samej instalacji elektrycznej.
• Gniazdo zasilające powinno być zainstalowane zgodnie z poniższym rysunkiem. ZERO (BOLEC OCHRONNY)

Widok gniazda sieciowego (od strony wtyczki)

Identyfikacja części i elementów

Dodatkowe informacje można uzyskać na stronach podanych w nawiasach.

Przód monitora LCD

Widok z boku monitora LCD

1 ⏻ Przycisk zasilania ⏻ i wskaźnik zasilania (strony 8, 18) Przycisk ten uruchomi monitor, gdy wskaźnik zasilania ⚠ zaświeci się na czerwono. Nacisnąć ponownie ten przycisk, aby wyłączyć monitor. Jeśli wskaźnik zasilania ⏻ monitora nie zaświeci się, nacisnąć przycisk MAIN POWER (7).

2 Przycisk MENU (strona 11) Przycisk ten umożliwia włączanie i wyłączanie ekranu menu.

3 Przyciski ↓/↑ (strona 11) Przyciski te umożliwiają wybranie pozycji z menu oraz dokonywanie regulacji.

4 Przycisk OK (strona 11) Przycisk ten wybiera pozycję z menu i wprowadza zmiany dokonane przy pomocy przycisków ↓/↑ (3).

5 Przycisk INPUT (strona 10) Przycisk ten umożliwia przełączanie sygnału wejścia wideo pomiędzy INPUT1, INPUT2 i INPUT3, w przypadku gdy do monitora podłączone są dwa komputery.

6 Przycisk ECO (strona 18) Przycisk ten służy do zmniejszania poboru mocy.

7 Przycisk MAIN POWER (strona 8) Przycisk ten umożliwia włączanie i wyłączanie zasilania monitora.

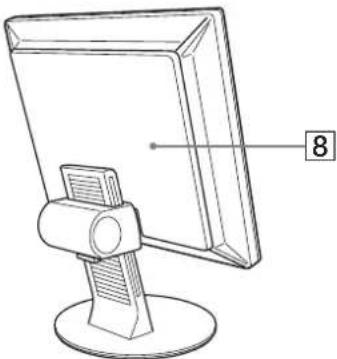

Tyl monitora LCD

Zdejmij tę pokrywę przy podłączaniu kabli lub przewodów.

Tyl monitora LCD

9 Złącze AC IN (strona 7)

Przy pomocy tego złącza podłączany jest przewód zasilania (w zestawie).

10 Złącze wejściowe HD15 (analogowy RGB) (strona 7)

Przez to złącze doprowadzane są analogowe sygnały wideo RGB (0,7 Vp-p, dodatnie) i sygnały synchronizacji.

11 Złącze wejściowe DVI-D (cyfrowy RGB) (strona 7)

Przez to złącze doprowadzane są cyfrowe sygnały wideo RGB zgodnie ze standardem DVI wersja 1.0.

12 Uchwyt do przewodów (strona 8)

Ten element zabezpiecza kable i przewody podłączone do monitora.

13 Otwór blokady bezpieczeństwa

Otwór blokady bezpieczeństwa powinien być używany wraz z systemem bezpieczeństwa Micro Saver System firmy Kensington.

Micro Saver Security System jest znakiem zastrzeżonym firmy Kensington.

Konfiguracja

Przed rozpoczęciem użytkowania monitora należy upewnić się, czy w kartonie znajdują się następujące elementy:

• Monitor LCD • Kabel zasilania • Kabel sygnału wideo HD15-HD15 (analogowy RGB) • Kabel sygnału wideo DVI-D (cyfrowy RGB)
• Dysk CD (oprogramowanie narzędziowe dla systemów Windows i Macintosh, instrukcja obsługi itd.)
• Karta gwarancyjna
• Szybkie wprowadzenie

Konfiguracja 1: Podłączanie kabli sygnału wideo

• Przed podłączeniem wyłącz obydwa urządzenia.
• Przy podłączaniu komputera do złącza wejściowego HD15 monitora (analogowy RGB), zajrzyj do rozdziału „Podłączanie komputera wyposażonego w złącze wyjściowe HD15 (analogowy RGB).”

Uwagi

• Nie dotykaj wtyków złącza kabla sygnału wideo, gdyż mogą ulec wygięciu.
• Sprawdź dopasowanie złącza HD15, aby zapobiec wygięciu końcówek złącza kabla sygnału wideo.

1 Przesuń do góry tylną pokrywę.

2 Nachyl monitora do przodu.

Podłączanie komputera wyposażonego w złącze wyjściowe DVI (cyfrowy RGB)

Korzystając z dołączonego kabla sygnału wideo DVI-D (cyfrowy RGB), podłącz komputer do złącza wejściowego DVI-D monitora (cyfrowy RGB).

Podłączanie komputera wyposażonego w złącze wyjściowe HD15 (analogowy RGB)

Korzystając z dołączonego kabla sygnału wideo HD15-HD15 (analogowy RGB), podłącz komputer do złącza wejściowego HD15 monitora (analogowy RGB).

Podłącz komputer w sposób pokazany na poniższych ilustracjach.

■ Podłączanie do komputera IBM PC/AT lub kompatybilnego

■ Podłączanie do komputera Macintosh

Przy podłączaniu komputera Macintosh, użyj, jeśli jest to konieczne, przejściówki (nie będącej elementem wyposażenia). Podłącz przejściówkę do komputera przed podłączeniem kabla sygnału wideo.

Konfiguracja 2: Podłączanie przewodu zasilania

1 Dokładnie podłącz dołączony do zestawu przewód zasilania do złącza AC IN monitora. 2 Drugi koniec przewodu podłącz dokładnie do gniazda sieciowego.

Konfiguracja 3: Zbieranie przewodów i kabli

1 Przesuń do góry tylną pokrywę.

2 Zamocuj kable sygnału wideo w uchwycie znajdującym się na obudowie monitora.

3 Przesuń do dołu tylną pokrywę.

4 Zbierz przewody i kable uchwytem stojaka.

Jeśli zebranie wszystkich przewodów i kabli przy pomocy uchwytu stojaka jest niemożliwe, pozostaw je tak jak są.

Konfiguracja 4: Włączanie monitora i komputera

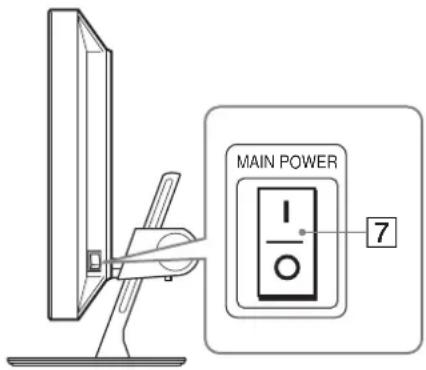

1 Naciśnij przełącznik MAIN POWER znajdujący się po prawej stronie monitora w kierunku I (włączony), jeśli nie został jeszcze naciśnięty. Upewnij się, czy wskaźnik zasilania ⏻ świeci się na czerwono.

Uwaga

Monitor jest fabrycznie dostarczany z przełącznikiem MAIN POWER w pozycji I (włączony).

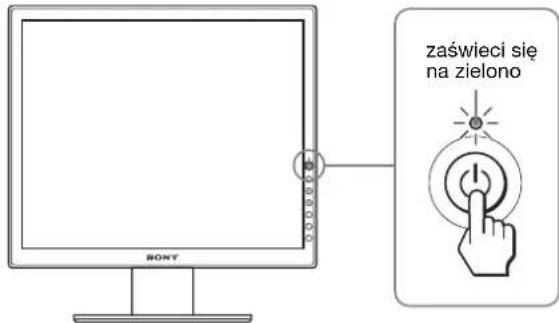

2 Naciśnij przycisk zasilania ⏻ z przodu monitora po prawej stronie.

Wskaźnik zasilania ⏻ zaświeci się na zielono.

3 Włącz komputer.

4 Naciśnij przycisk INPUT, aby wybrać żądany sygnał wejścia.

Na ekranie zostanie wyświetlony obraz z wybranego wejścia.

Dodatkowe informacje na ten temat znajdują się w rozdziale „Wybór sygnału wejścia (Przycisk INPUT)” na stronie 10.

Instalacja monitora jest zakończona. W razie potrzeby wyreguluj obraz przy pomocy odpowiednich przycisków (strona 11).

Jeżeli na ekranie nie pojawia się żaden obraz

• Sprawdź, czy przewód zasilania i kabel sygnału wideo zostały prawidłowo podłączone do komputera.
• Jeśli na ekranie pojawia się komunikat „NO INPUT SIGNAL”:
• Komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub poruszaj myszką. – Sprawdź, czy ustawienie sygnału wejścia jest właściwe, naciskając przycisk INPUT (strona 10).
• Jeśli na ekranie pojawia się komunikat „CABLE DISCONNECTED”: – Sprawdź, czy kabel sygnału wideo jest prawidłowo podłączony. – Sprawdź, czy ustawienie sygnału wejścia jest właściwe, naciskając przycisk INPUT (strona 10).
• Jeżeli na ekranie pojawi się komunikat „OUT OF RANGE”, ponownie podłącz stary monitor. Następnie skonfiguruj kartę graficzną komputera zgodnie z poniższymi ustawieniami.

	Analogowy RGB Cyfrowy RGB
Częstotliwość pozioma	28-92 kHz 28-75 kHz
Częstotliwość pionowa	48-85 Hz 60 Hz
Rozdzielczość	1600 × 1200 lub mniejsza

Aby uzyskać więcej informacji na temat komunikatów ekranowych, rozdziale „Objawy i działania zaradcze” na stronie 21.

Monitor nie wymaga specjalnych sterowników

Monitor jest zgodny ze standardem „DDC” Plug & Play i wszystkie jego parametry są wykrywane automatycznie. Nie zachodzi konieczność instalowania w komputerze dodatkowych sterowników.

Przy pierwszym włączeniu komputera po podłączeniu monitora, na ekranie może pojawić się Kreator instalacji. W takim przypadku, postępuj zgodnie z instrukcjami pojawiającymi się na ekranie. Automatycznie wybrany zostanie monitor Plug & Play, umożliwiając korzystanie z tego monitora.

Częstotliwość pionowa jest ustawiona na 60 Hz.

Ponieważ migotanie nie jest szkodliwe dla monitora, można go używać przy takim ustawieniu. Ustawianie częstotliwości pionowej na określoną, wysoką wartość nie jest konieczne.

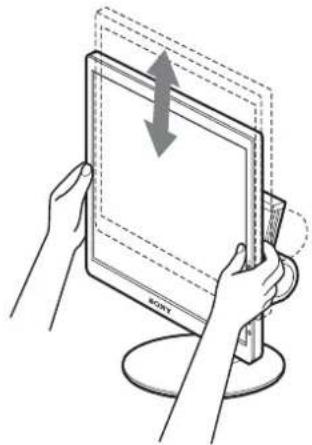

Konfiguracja 5: Regulacja wysokości i nachylenia monitora

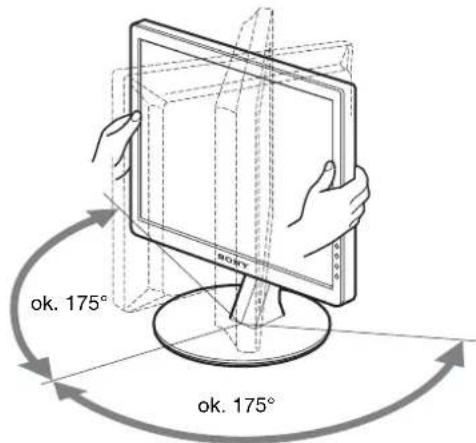

Nachylenie monitora można regulować w zakresie kątów pokazanych poniżej.

Uchwyć dolną krawędź panelu LCD, a następnie wyreguluj kąty nachylenia ekranu.

Wygoda użytkowania monitora

Dostosuj kąt nachylenia monitora do wysokości biurka i krzesła, oraz tak, aby światło nie odbijało się od ekranu.

Uwaga

Dostosowywanie kąta nachylenia monitora i jego wysokości przeprowadź powoli i starannie, uważając, aby nie uderzyć monitorem o biurko.

Wybór sygnału wejścia

(Przycisk INPUT)

Naciśnij przycisk INPUT.

Za każdym naciśnięciem tego przycisku, sygnał wejścia ulegnie zmianie.

INPUT

Komunikat ekranowy (Pojawia się w lewym górnym rogu po upływie 5 sekund)	Konfiguracja sygnału wejścia
INPUT1 : HD15 Złącze wejściowe HD15(analogowy RGB) dla INPUT1
INPUT2 : HD15 Złącze wejściowe HD15(analogowy RGB) dla INPUT2
INPUT3 : DVI-D Złącze wejściowe DVI-D(cyfrowy RGB) dla INPUT3

Regulacja ustawień monitora

Przed dokonaniem regulacji

Podłącz monitor i komputer, a następnie włącz oba urządzenia.

W celu osiągnięcia najlepszych wyników, odczekaj co najmniej 30 minut przed dokonaniem ustawień.

Przy pomocy menu ekranowego można przeprowadzić wiele regulacji obrazu.

Nawigacja

1 Wyświetl menu główne.

Naciśnij przycisk MENU w celu wyświetlenia na ekranie menu głównego.

2 Wybierz żądane menu.

Posługując się przyciskami ↓/↑ wybierz żądane menu. Naciśnij przycisk OK, aby przejść do pierwszej pozycji menu.

3 Wybierz pozycję, której ustawienia chcesz zmienić.

Posługując się przyciskami ↓/↑ wybierz pozycję, której ustawienia chcesz zmienić, a następnie naciśnij przycisk OK.

Jeśli jest jedną z pozycji menu.

Po wybraniu i naciśnięciu przycisku OK, na ekranie zostanie wyświetlone poprzednie menu.

4 Dokonaj regulacji ustawień wybranej pozycji.

Posługując się przyciskami ↓/↑ wyreguluj ustawienia, a następnie naciśnij przycisk OK.

Po naciśnięciu przycisku OK zmienione ustawienia zostaną zachowane, a na ekranie zostanie wyświetlone poprzednie menu.

Naciśnij raz przycisk MENU, aby powrócić do normalnego obrazu. Menu zamknie się automatycznie, jeżeli przez ok. 45 sekund nie zostanie naciśnięty żaden przycisk.

■ Przywracanie ustawień domyślnych.

Korzystając z menu RESET, możesz przywrócić domyślne wartości ustawień. Dodatkowe informacje na temat resetowania ustawień znajdują się w ••• (RESET) strona 16.

Menu PICTURE ADJUST

Korzystając z menu PICTURE ADJUST możesz dokonać regulacji następujących pozycji.

• MODE (tryb ECO) • BACKLIGHT - CONTRAST • BRIGHTNESS • SMOOTHING

• Możesz regulować podświetlenie, kontrast i jasność dla każdego z trybów ECO.
• Ustawień w menu PICTURE ADJUST można dokonywać dla bieżącego sygnału wejścia. Możesz również zmieniać ustawienia dla innych sygnałów wejścia.

■ Wybór MODE

(tryb ECO)

W celu zmniejszania poboru mocy, możesz wybrać ten tryb obrazu.

Uwaga

Tryb obrazu można wybrać przy pomocy przycisku ECO (strony 5, 18) znajdującego się z przodu monitora.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE ADJUST) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE ADJUST.

3 Posługując się przyciskami ↓/↑ wybierz „HIGH” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu „MODE”.

4 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

Jasność ekranu zmienia się razem ze zmianą trybu na HIGH → MIDDLE → LOW, a pobór mocy ulegnie zmniejszeniu. Jeśli wybrałeś opcję „USER”, jasność ekranu przybiera wartość ustawioną przy pomocy przycisku ECO znajdującego się z przodu monitora. Dodatkowe informacje znajdują się w rozdziale „Ograniczenie poboru mocy (tryb ECO)” strona 18.

■ Regulacja podświetlenia obrazu

(BACKLIGHT |)

Jeśli ekran jest zbyt jasny, dostosuj podświetlenie obrazu, co spowoduje zwiększenie jego wyrazistości.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz 📁 (PICTURE ADJUST) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE ADJUST. 3 Posługując się przyciskami ↓/↑ wybierz „|:O| BACKLIGHT” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu „BACKLIGHT”. 4 Posługując się przyciskami ↓/↑ ustaw poziom podświetlenia i naciśnij przycisk OK.

■ Regulacja kontrastu (CONTRAST Ⓐ)

Wyreguluj kontrast obrazu.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz 📁 (PICTURE ADJUST) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE ADJUST. 3 Posługując się przyciskami ↓/↑ wybierz „O CONTRAST” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu „CONTRAST”. 4 Posługując się przyciskami ↓/↑ ustaw kontrast i naciśnij przycisk OK.

■ Regulacja jasności obrazu (BRIGHTNESS 🌐)

Wyreguluj jasność obrazu (poziom czerni).

1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami ↓/↑ wybierz 📁 (PICTURE ADJUST) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE ADJUST. 3 Posługując się przyciskami ↓/↑ wybierz „BRIGHTNESS” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu „BRIGHTNESS”. 4 Posługując się przyciskami ↓/↑ ustaw jasność i naciśnij przycisk OK.

■ Regulacja wygładzenia (SMOOTHING)

Jeśli obraz wyświetlany w trybie FULL2 lub FULL1 funkcji ZOOM nie jest dostatecznie gładki, użyj funkcji wygładzania.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz 📁 (PICTURE ADJUST) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE ADJUST.

3 Posługując się przyciskami ↓/↑ wybierz „SMOOTHING” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SMOOTHING.

4 Posługując się przyciskami ↓/↑, wybierz żądany tryb.

Wraz ze zmianą ustawienia efekt wygładzenia zwiększa się w następujący sposób:

TEXT→STANDARD→GRAPHICS.

• TEXT: Wygładzanie czcionek. (Ten tryb przeznaczony jest do oglądania aplikacji tekstowych).
• STANDARD (Ustawienie domyślne): Standardowe wygładzanie.
• GRAPHICS: Wygładzanie ilustracji. (Ten tryb przeznaczony jest do oglądania zawartości CD-ROM, tj. zdjęć lub ilustracji).

Uwagi

• Jeśli menu (ZOOM) zostanie ustawione w pozycji REAL, menu SMOOTHING nie będzie dostępne.
• Sygnały wideo w rozdzielczości 1600 × 1200 są wyświetlane jedynie w trybie REAL; funkcja SMOOTHING nie jest dostępna.

A Menu SCREEN (tylko analogowy sygnał RGB)

Korzystając z menu SCREEN możesz dokonać regulacji następujących pozycji.

• AUTO - PHASE • PITCH • H CENTER • V CENTER

Uwaga

Przy odbieraniu cyfrowych sygnałów RGB ze złącza wejściowego DVI-D, regulacja nie jest konieczna.

■ Funkcja automatycznej regulacji jakości obrazu

Jeśli monitor odbiera sygnał wejścia, automatycznie reguluje ona pozycję i ostrość obrazu (faza/wielkość plamki) oraz czuwa nad tym, by obraz na ekranie był wyraźny (strona 19).

Uwaga

Po uaktywnieniu funkcji automatycznej regulacji jakości obrazu, działa tylko przycisk zasilania ⏻.

Jeśli funkcja automatycznej regulacji jakości obrazu monitora nie ustawia optymalnych parametrów obrazu

Można dokonać dalszej automatycznej regulacji jakości obrazu dla bieżącego sygnału wejścia (Zajrzyj do „AUTO” poniżej).

Jeśli konieczna jest dalsza regulacja obrazu

Możliwa jest ręczna regulacja ostrości (fazy i wielkości plamki) oraz położenia obrazu (w poziomie i w pionie).

Parametry te są przechowywane w pamięci i automatycznie przywoływane za każdym razem, gdy monitor odbiera uprzednio dostarczony i zarejestrowany sygnał wejścia.

■ Dokonywanie dalszej automatycznej regulacji jakości obrazu dla bieżącego sygnału wejścia (AUTO)

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz 🎯 (SCREEN) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SCREEN.

3 Posługując się przyciskami ↓/↑ wybierz „AUTO” i naciśnij przycisk OK.

Dokonaj wymaganej regulacji fazy, wielkości plamki oraz położenia w poziomie/pionie dla bieżącego sygnału wejścia i zapisz ustawienia.

■ Ręczna regulacja ostrości obrazu (Faza/Wielkość plamki)

Ręczną regulację ostrości obrazu można przeprowadzić w następujący sposób. Regulacja ta jest możliwa, gdy komputer jest podłączony do złącza wejściowego HD15 monitora (analogowy RGB).

1 Ustaw rozdzielczość w komputerze na 1600 × 1200.

2 Włóż płytę CD-ROM.

3 Uruchom CD-ROM, wybierz region i model, a następnie wyświetl obraz kontrolny. W systemie operacyjnym Windows

Kliknij [Utility] → [Windows]/[Win Utility.exe]. W systemie operacyjnym Macintosh Kliknij [Utility] → [Mac]/[Mac Utility].

4 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

5 Posługując się przyciskami ↓/↑ wybierz 🎯 (SCREEN) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SCREEN.

6 Posługując się przyciskami ↓/↑ wybierz „PHASE” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji „PHASE”.

7 Naciskaj przyciski ↓/↑, aż do zmniejszenia szerokości poziomych pasków.

Paski poziome powinny mieć jak najmniejszą szerokość.

8 Naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu główne. Jeżeli na całym ekranie widoczne są pionowe paski, przeprowadź regulację wielkości plamki zgodnie z poniższym opisem.

9 Posługując się przyciskami ↓/↑ wybierz „PITCH” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji „PITCH”.

10 Naciskaj przyciski ↓/↑, aż do zniknięcia pionowych pasków.

Przy prawidłowym ustawieniu pionowe paski powinny zniknąć.

11 Kliknij przycisk END na ekranie w celu wyłączenia obrazu kontrolnego.

■ Ręczna regulacja położenia obrazu (H CENTER /V CENTER)

Jeżeli obraz nie jest wyśrodkowany, wyreguluj jego położenie w następujący sposób.

1 Ustaw rozdzielczość w komputerze na 1600 × 1200.

2 Włóż płytę CD-ROM.

3 Uruchom CD-ROM, wybierz region i model, a następnie wyświetl obraz kontrolny. W systemie operacyjnym Windows Kliknij [Utility] → [Windows]/[Win Utility.exe]. W systemie operacyjnym Macintosh Kliknij [Utility] → [Mac]/[Mac Utility].

4 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

5 Posługując się przyciskami ↓/↑ wybierz 🎯 (SCREEN) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu SCREEN.

6 Posługując się przyciskami ↓/↑ wybierz „H CENTER” lub „V CENTER” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu regulacji „H CENTER” lub „V CENTER”.

7 Posługując się przyciskami ↓/↑ wyśrodkuj obraz kontrolny na ekranie.

8 Kliknij przycisk END na ekranie w celu wyłączenia obrazu kontrolnego.

Menu COLOR

Możliwa jest zmiana odcienia barwy w polu białym w stosunku do domyślnych ustawień temperatury barwowej. W razie potrzeby można też dokonać dokładnej regulacji temperatury barwowej.

Uwaga

Możesz regulować temperaturę barwową dla każdego z trybów ECO.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (COLOR) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu COLOR.

3 Posługując się przyciskami ↓/↑ wybierz żądaną temperaturę barwową i naciśnij przycisk OK.

Biel zmieni odcień z niebieskiego na czerwony przy zmniejszaniu temperatury barwowej z 9300K na 6500K. Po wybraniu opcji „sRGB”, kolory zostaną dostosowane do profilu sRGB. (Ustawienia kolorów sRGB to przyjęty jako standard branżowy protokół określający przestrzeń barw na potrzeby produktów komputerowych.) Jeżeli wybrana została opcja „sRGB”, w ustawieniach kolorów na komputerze musi zostać wybrany profil sRGB.

Uwagi

- Jeżeli podłączony komputer bądź inne urządzenie nie jest zgodne ze standardem sRGB, nie ma możliwości dostosowania barw do profilu sRGB.

- Jeżeli wybrana została opcja „sRGB”, regulacja kontrastu i jasności w menu PICTURE ADJUST jest niemożliwa. Nie ma również możliwości dokonywania regulacji w menu GAMMA.

■ Dokładna regulacja temperatury barwowej

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (COLOR) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu COLOR.

3 Posługując się przyciskami ↓/↑ wybierz „ADJUST” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu dokładnej regulacji temperatury barwowej.

4 Posługując się przyciskami ↓/↑ wybierz R (red - czerwony) lub B (blue - niebieski) i naciśnij przycisk OK. Następnie za pomocą przycisków ↓/↑ wyreguluj temperaturę barwową i naciśnij przycisk OK.

Ponieważ regulacja temperatury barwowej dokonywana jest poprzez zmniejszanie lub zwiększanie poziomu składowej R i B w odniesieniu do składowej G (green – zielony), poziom składowej G jest stały.

5 Posługując się przyciskami ↓/↑ wybierz ↩ i naciśnij przycisk OK.

Nowe ustawienie barw zostanie zapisane w pamięci i automatycznie przywołane za każdym razem, gdy wybrana zostanie opcja „USER”.

Na ekranie wyświetlone zostanie menu COLOR.

γ Menu GAMMA

Istnieje możliwość skojarzenia odcieni barw obrazu na ekranie z pierwotnymi odcieniami obrazu.

Ustawienie GAMMA można wyregulować dla każdego trybu ECO.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz γ (GAMMA) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu GAMMA.

3 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

Menu ZOOM

Monitor ma wyświetlać obraz na całym ekranie, niezależnie od trybu obrazu lub domyślnego ustawienia rozdzielczości (FULL2).

Obraz można również oglądać w rzeczywistym formacie lub rozdzielczości.

Uwaga

Ustawień w menu ZOOM można dokonywać dla bieżącego sygnału wejścia. Możesz również zmieniać ustawienia dla innych sygnałów wejścia.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz ☒ (ZOOM) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu ZOOM.

3 Posługując się przyciskami ↓/↑ wybierz żądany tryb.

- FULL2 (Ustawienie domyślne): Sygnał wejściowy jest wyświetlany na całym ekranie, niezależnie od oryginalnego formatu lub rozdzielczości obrazu.

- FULL1: Sygnał wejściowy jest wyświetlany na ekranie w rzeczywistym formacie. W zależności od sygnału, ustawienie to może powodować wyświetlanie czarnych pasów w górnej i dolnej części ekranu.

- REAL: Sygnał wejściowy jest wyświetlany na ekranie w rzeczywistej rozdzielczości. Sygnały wideo o rozdzielczości mniejszej niż 1600 × 1200 są wyświetlane w środku ekranu, w czarnej ramce.

Uwaga

W przypadku korzystania z sygnałów wideo o rozdzielczości 1600 × 1200, powyższe ustawienia nie są dostępne. Obraz wyświetlany jest na całym ekranie.

Menu MENU POSITION

Możesz zmienić położenie menu, jeśli zasłania ono obraz na ekranie.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz 📄 (MENU POSITION) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu MENU POSITION.

3 Posługując się przyciskami ↓/↑ wybierz żądaną pozycję i naciśnij przycisk OK.

Możesz wybierać spośród 9 pozycji, w których menu może się pojawiać.

Menu INPUT SENSING ON/OFF

Gdy wybrana zostanie opcja AUTO ON w menu INPUT SENSING ON/OFF, monitor automatycznie wykrywa sygnał wejścia dostarczany przez terminal i automatycznie zmienia sygnał wejścia przed przejściem monitora w tryb oszczędzania energii.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (INPUT SENSING ON/OFF) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu INPUT SENSING.

3 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

- ON: Jeśli z wybranego terminalu nie jest dostarczany sygnał wejścia lub jeśli z terminalu wybranego przy pomocy przycisku INPUT na monitorze nie jest dostarczany sygnał, pojawi się komunikat ekranowy (strona 20) i monitor sprawdzi, czy sygnał wejścia jest dostarczany z innego terminalu, w celu dokonania automatycznej zmiany wejścia. Jeśli sygnał wejścia zostanie zmieniony, w lewym górnym rogu ekranu wyświetlony zostanie wybrany terminal wejścia. Jeśli sygnał wejścia nie jest dostarczany, monitor automatycznie przejdzie w tryb oszczędzania energii.

- OFF: Sygnał wejścia nie będzie zmieniany automatycznie. Naciśnij przycisk INPUT w celu zmiany wejścia.

Menu LANGUAGE

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (LANGUAGE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu LANGUAGE.

3 Posługując się przyciskami ↓/↑ wybierz język i naciśnij przycisk OK.

• angielski

- Français: francuski

- Deutsch: niemiecki

- Español: hiszpański

- Italiano: włoski

• Nederlands: holenderski

• Svenska: szwedzki

- Русский: rosyjski - Polski: polski - 中文: chiński

Menu RESET

Przywraca domyślne wartości ustawień.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz →← (RESET) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu RESET.

3 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

- OK: Aby przywrócić wszystkie ustawienia do wartości domyślnych. Zwróć uwagę, że nie można w ten sposób przywrócić domyślnej wartości ustawienia „#LANGUAGE”.

- CANCEL: Aby anulować przywrócenie wartości domyślnych i powrócić do ekranu menu.

Menu MENU LOCK

Blokuje przyciski w celu uniknięcia niepożądanych zmian.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz OM (MENU LOCK) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu MENU LOCK.

3 Posługując się przyciskami ↓/↑ wybierz „ON” lub „OFF”.

- ON: Aktywne będą jedynie przyciski ⏻ (przełącznik zasilania) oraz przycisk INPUT. Przy próbie wykonania jakiekolwiek czynności, na ekranie pojawi się ikona ⓄMENU LOCK).

- OFF: Ustaw funkcję „MENU LOCK” w pozycji off. Jeśli funkcja „MENU LOCK” została ustawiona w pozycji „ON”, gdy naciśniesz przycisk MENU, automatycznie wybrane zostanie „MENU LOCK”.

Dane techniczne

Funkcja oszczędzania energii

Niniejszy monitor spełnia wytyczne dotyczące oszczędzania energii określone przez VESA, ENERGY STAR oraz NUTEK. Jeśli monitor jest podłączony do komputera lub graficznej karty wideo zgodnej z DPM (Display Power Management), automatycznie ograniczy on pobór mocy w sposób przedstawiony poniżej.

Tryb zasilania	Pobór mocy Wskaźnikzasilania ⏻
normalna praca urządzenia	58 W (maks.) zielony
Tryb ECO zielony
aktywny wył.* (uśpicnie)	2,7 W (maks.)** pomarańczowy
zasilanie ⏻ w pozycji off	2,7 W (maks.) czerwony
zasilanie główne wyłączone	0 W wyłączony

* Gdy komputer wejdzie w tryb „aktywnego wył.”, sygnał wejścia jest odcinany i na ekranie pojawia się komunikat „NO INPUT SIGNAL”. Po 5 sekundach, monitor przechodzi w tryb oszczędzania energii.

„Uśpienie” to tryb oszczędzania energii określony przez Agencję Ochrony Środowiska (EPA).

** Maksymalny pobór mocy dla prądu sieciowego o napięciu w granicach 100-120 V to 2,0 W.

Ograniczenie poboru mocy (tryb ECO)

Kilkakrotne naciśnięcie przycisku ECO znajdującego się z przodu monitora umożliwia wybór poziomu jasności ekranu.

Na ekranie pojawia się kolejny tryb, a jasność ekranu zostaje zmniejszona zgodnie z wybranym trybem. Menu automatycznie zniknie po ok. 5 sekundach.

Zmiana trybu z HIGH na MIDDLE lub LOW powoduje zmniejszenie poziomu jasności ekranu oraz poboru mocy.

Domyślnym ustawieniem jasności ekranu jest „HIGH”. Po wybraniu „USER” możesz wyregulować poziom podświetlenia korzystając z przycisków ↓/↑, tak samo jak w przypadku wybierania ustawienia funkcji BACKLIGHT przy pomocy menu.

Funkcja automatycznej regulacji jakości obrazu (tylko analogowy sygnał RGB)

Jeśli monitor odbiera sygnał wejścia, automatycznie reguluje on pozycję i ostrość obrazu (faza/wielkość plamki) oraz czuwa nad tym, by obraz na ekranie był wyraźny.

Tryb ustawień fabrycznych

Gdy monitor odbiera sygnał wejścia, jest on automatycznie dopasowywany do jednego z trybów ustawień fabrycznych przechowywanych w pamięci monitora, aby zapewnić wysoką jakość obrazu w centralnej części ekranu. Jeśli sygnał wejścia odpowiada trybowi ustawień fabrycznych, obraz automatycznie pojawia się na ekranie z właściwą regulacją domyślną.

Jeśli sygnały wejścia nie odpowiadają żadnemu z trybów ustawień fabrycznych

Gdy monitor odbiera sygnał wejścia, który odbiega od domyślnych trybów, uruchamiana jest funkcja automatycznej regulacji jakości obrazu, zapewniająca zawsze wyraźny obraz (w ramach poniższych zakresów częstotliwości monitora):

Częstotliwość pozioma: 28–92 kHz (analogowy RGB) 28–75 kHz (cyfrowy RGB)

Częstotliwość pionowa: 48–85 Hz (analogowy RGB) 60 Hz (cyfrowy RGB)

Co za tym idzie, gdy monitor odbiera sygnały wejścia, które nie odpowiadają żadnemu z trybów ustawień fabrycznych, wyświetlenie obrazu na ekranie może potrwać dłużej niż zwykle. Dane te są automatycznie przechowywane w pamięci, więc następnym razem, gdy monitor odbierze taki sygnał, będzie on funkcjonował jak w przypadku sygnału odpowiadającego trybom ustawień fabrycznych.

Gdy ręcznie regulujesz fazę, wielkość plamki oraz pozycję obrazu

Dla niektórych sygnałów wejścia, funkcja automatycznej regulacji obrazu może okazać się niewystarczająca, aby odpowiednio ustawić pozycję obrazu, fazę czy wielkość plamki. W takim przypadku należy wyregułować te parametry ręcznie (strona 13). Jeśli ustawiasz te parametry ręcznie, będą one zachowane w pamięci jako tryby użytkownika i automatycznie przywoływane za każdym razem, gdy monitor odbierze te same sygnały wejścia.

Rozwiązywanie problemów

Zanim skontaktujesz się z serwisem technicznym, zajrzyj do tego rozdziału.

Komunikaty ekranowe

Jeśli z sygnałem wejścia jest coś nie w porządku, na ekranie wyświetlany jest jeden z poniższych komunikatów. Aby rozwiązać problem, rozdziale „Objawy i działania zaradcze” na stronie 21.

Jeśli na ekranie pojawia się komunikat „OUT OF RANGE”

Oznacza to, że sygnał wejścia nie jest obsługiwany przez monitor. Sprawdź następujące elementy.

Aby uzyskać więcej informacji na temat komunikatów ekranowych, rozdziale „Objawy i działania zaradcze” na stronie 21.

Jeśli wyświetlony zostanie komunikat "xxx.x kHz / xxx Hz"

Oznacza to, że pozioma lub pionowa częstotliwość nie jest obsługiwana przez monitor.

Cyfry wskazują poziome oraz pionowe częstotliwości bieżącego sygnału wejścia.

Jeśli wyświetlony zostanie komunikat „RESOLUTION > 1600 × 1200”

Oznacza to, że ta rozdzielczość nie jest obsługiwana przez monitor (1600 × 1200 lub mniejsza).

Jeśli na ekranie pojawia się komunikat „NO INPUT SIGNAL”

Oznacza to, że żaden sygnał nie jest odbierany przez obecnie wybrane złącze.

Gdy funkcja INPUT SENSING ON/OFF (strona 16) jest ustawiona na ON, monitor automatycznie znajdzie inne źródło sygnału wejścia i automatycznie przełączy się na to wejście.

GO TO POWER SAVE

Po ok. 5 sekundach od wyświetlenia komunikatu monitor przejdzie w tryb oszczędzania energii.

Jeśli na ekranie pojawia się komunikat „CABLE DISCONNECTED”

Oznacza to, że kabel sygnału wideo został odłączony od obecnie wybranego złącza.

Gdy funkcja INPUT SENSING ON/OFF (strona 16) jest ustawiona na ON, monitor automatycznie znajdzie inne źródło sygnału wejścia i automatycznie przełączy się na to wejście.

Objawy i działania zaradcze

Jeśli problem wywołany jest przez podłączony komputer lub inne urządzenie, zajrzyj do instrukcji obsługi komputera/urządzenia. Dodatkowe informacje i pomoc w rozwiązywaniu problemów można uzyskać na stronie WWW firmy Sony, pod adresem http://www.sony.net/

Objaw Sprawdź następujące elementy
Brak obrazu
Jeśli wskaźnik zasilania ◊ nie świeci się lub jeśli wskaźnik zasilania ◊ nie zapala się po wciśnięciu przycisku zasilania ◊	• Sprawdź, czy kabel zasilania jest prawidłowo podłączony.• Sprawdź, czy przełącznik MAIN POWER monitora jest włączony (strona 8).
Jeśli wskaźnik zasilania ◊ zmieni kolor na czerwony	• Sprawdź czy przełącznik ◊ jest włączony.
Jeśli na ekranie pojawia się komunikat „CABLE DISCONNECTED”	• Sprawdź, czy kabel sygnału wideo jest prawidłowo podłączony i czy wszystkie wtyczki są mocno osadzone w gniazdach (strona 6).• Sprawdź, czy wtyki złącza wejścia wideo nie są powyginane lub wepchnięte do wewnątrz.• Sprawdź, czy prawidłowo wybrano ustawienie wyboru wejścia (strona 10).• Podłączony jest inny kabel sygnału wideo niż ten, który został dostarczony wraz z monitorem. Jeśli podłączysz inny kabel sygnału wideo niż dostarczony, na ekranie może pojawić się komunikat „CABLE DISCONNECTED”. Nie świadczy to jednak o nieprawidłowym działaniu monitora.
Jeśli na ekranie pojawi się komunikat „NO INPUT SIGNAL” lub wskaźnik zasilania ◊ zmieni kolor na pomarańczowy, albo będzie migał raz na zielono, raz na pomarańczowo	• Sprawdź, czy kabel sygnału wideo jest prawidłowo podłączony i czy wszystkie wtyczki są mocno osadzone w gniazdach (strona 6).• Sprawdź, czy wtyki złącza wejścia wideo nie są powyginane lub wepchnięte do wewnątrz.• Sprawdź czy prawidłowo wybrano ustawienie wyboru wejścia (strona 10).■Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora• Komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub poruszaj myszką.• Sprawdź czy karta graficzna jest prawidłowo zainstalowana.• Sprawdź, czy włączone jest zasilanie komputera.• Uruchom ponownie komputer.
Jeśli na ekranie pojawi się komunikat „OUT OF RANGE” (strona 20)	■Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora• Sprawdź czy zakres częstotliwości wideo mieści się w zakresie określonym dla monitora. Jeśli zastąpiłeś stary monitor tym monitorem, podłącz ponownie stary monitor i dostosuj kartę graficzną do poniższych zakresów:Częstotliwość pozioma: 28–92 kHz (analogowy RGB), 28–75 kHz (cyfrowy RGB)Częstotliwość pionowa: 48–85 Hz (analogowy RGB), 60 Hz (cyfrowy RGB)Rozdzielczość: 1600 × 1200 lub mniejsza
Jeśli korzystasz z Windows • Jeśli wymieniłeś stary monitor na ten monitor, podłącz ponownie stary monitor i wykonaj następujące czynności. Wybierz „SONY” z listy producentów i wybierz „SDM-S204E” z listy modeli w ekranie wyboru urządzenia systemu Windows. Jeśli „SDM-S204E” nie figuruje na liście „Models”, sprawdź czy nie ma jej na liście „Plug & Play”.
Jeśli korzystasz z systemu Macintosh	• Przy podłączaniu komputera Macintosh, użyj, jeśli jest to konieczne, przejściówki (nie będącej elementem wyposażenia). Podłącz przejściówkę do komputera przed podłączeniem kabla sygnału wideo.
Obraz migocze, skacze, drga lub jest nieregularny.	Ustaw wielkość plamki i fazę (tylko analogowy sygnał RGB) (strona 13).Spróbuj podłączyć monitor do innego gniazda sieciowego, a w miarę możliwości do innego obwodu.Zmień położenie monitora.■Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraSprawdź podręcznik karty graficznej w celu uzyskania informacji na temat ustawień monitora.Upewnij się, że tryb grafiki (VESA, Macintosh 19" kolor, itd.) oraz częstotliwość sygnału wejścia są obsługiwane przez ten monitor. Nawet jeśli częstotliwość mieści się w odpowiednim zakresie, impuls synchronizujący niektórych kart graficznych może być zbyt wąski, aby monitor mógł pomyślnic dokonać synchronizacji.Monitor nie obsługuje sygnałów przeplatanych. Ustaw na sygnały postępujące.Ustaw szybkość odświeżania komputera (częstotliwość pionowa) tak, aby uzyskać najlepszy możliwy obraz (zalecane 60 Hz).
Obraz jest nieostry. • Wyreguluj jasność i kontrast (strona 12).Ustaw wielkość plamki i fazę (tylko analogowy sygnał RGB) (strona 13).Wyreguluj wygładzenie (strona 12).■Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraUstaw rozdzielczość w komputerze na 1600 × 1200 .
Występuje zjawisko powidoku. • Usuń przedłużacze kabla wideo i/lub przełączniki.Sprawdź, czy wszystkie wtyczki są mocno osadzone w gniazdach.
Rozmiar oraz wyśrodkowanie obrazu są nie poprawne (tylko analogowy sygnał RGB).	Wyreguluj wielkość plamki oraz fazę (strona 13).Wyreguluj położenie obrazu (strona 14). Zwróć uwagę, że niektóre tryby wideo nie wypełniają całego ekranu.
Obraz jest zbyt mały.	Ustaw parametr zoom na „FULL2” (strona 15).■Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraUstaw rozdzielczość w komputerze na 1600 × 1200 .
Obraz jest ciemny. • Wyreguluj jasność obrazu (strona 12).Wyreguluj podświetlenie obrazu (strona 12).Wyświetlacz zostaje rozjaśniony kilka minut po włączeniu monitora.Wyreguluj ustawienie gamma przy pomocy menu GAMMA (strona 15).Obraz może stać się ciemniejszy, w zależności od wybranego trybu ECO.
Widoczny falisty lub eliptyczny wzór (mora).	Ustaw wielkość plamki i fazę (tylko analogowy sygnał RGB) (strona 13).
Kolor nie jest jednolity.	Ustaw wielkość plamki i fazę (tylko analogowy sygnał RGB) (strona 13).
Biały nie ma odpowiedniej intensywności.	Wyreguluj temperaturę barwową (strona 14).
Przyciski monitora nie działają (na ekranie pojawia się 📞	Jeśli funkcja „MENU LOCK” ustawiona jest w pozycji „ON”, zmień ustawienie na „OFF” (strona 17).
Rozdzielczość wyświetlona na ekranie menu jest niewłaściwa.	W zależności od ustawienia karty graficznej, rozdzielczość wyświetlona na ekranie menu może różnić się od rozdzielczości ustawionej w komputerze.
Po wyłączeniu zasilania sieciowego, wskaźnik zasilania ⏻ będzie się świecić przez chwilę.	Gdy zasilanie sieciowe jest włączone, ale przełącznik zasilania ⏻ nie został naciśnięty lub gdy monitor znajduje się w trybie oszczędzania energii, po wyłączeniu przycisku MAIN POWER, wskaźnik zasilania ⏻ może nie wyłączyć się od razu. Nie świadczy to jednak o nieprawidłowym działaniu monitora.

Wyświetlanie informacji na temat monitora

Gdy monitor odbiera sygnał wideo, naciśnij i przytrzymaj przycisk MENU przez ponad 5 sekund, aż wyświetlona zostanie ramka.

Naciśnij ponownie przycisk MENU, aby zamknąć ramkę.

Przykład

Jeśli nie udało się wyeliminować któregoś z problemów, skontaktuj się z autoryzowanym sprzedawcą Sony i podaj następujące informacje:

• Nazwa modelu: SDM-S204E
• Numer seryjny
• Szczegółowy opis problemu
• Data zakupu
• Nazwa i specyfikacje Twojego komputera oraz karty graficznej
• Typ sygnałów wejścia (analogowy RGB/cyfrowy RGB)

Specyfikacje

Panel LCD

Typ panelu: Aktywna matryca a-Si TFT

Rozmiar obrazu: 20,1 cala (51 cm)

Format sygnału wejścia

Częstotliwość operacyjna RGB*

Pozioma: 28–92 kHz (analogowy RGB)

28–75 kHz (cyfrowy RGB)

Pionowa: 48–85 Hz (analogowy RGB)

60 Hz (cyfrowy RGB)

Rozdzielczość

Pozioma: Maks. 1600 punktów

Pionowa: Maks. 1200 wierszy

Poziomy sygnału wejścia

Analogowy sygnał wideo RGB:

0,7 Vp-p, 75 Ω, dodatni

sygnał SYNC (synchronizacji):

poziom TTL, 2,2 kΩ, dodatni lub ujemny (Oddzielnie pozioma i pionowa, lub synchronizacja złożona) 0,3 Vp-p, 75 Ω, ujemny (Synchronizacja na zielonym)

Cyfrowy sygnał RGB (DVI): TMDS (Jeden kanał przesyłowy)

Wymagania mocy

Temperatura operacyjna

5–35°C

Rozmiary

Wyświetlacz (wyprostowany):

Ze stojakiem

Szerokość: 440,5 mm (17 3/8 cala)

Wysokość: 377,5–477,5 mm (14 7/8 – 18 7/8 cala)

Głębokość: 232,0–248,0 mm (9 1/4 – 9 7/8 cala)

Bez stojaka

Szerokość: 440,5 mm (17 3/8 cala)

Wysokość: 354,5 mm (14 cala)

Głębokość: 72,5 mm (2 7/8 cala)

Waga

Ok. 8,2 kg (18 lb 1 1/4 oz) (ze stojakiem)

Ok. 6,2 kg (13 lb 11 oz) (bez stojaka)

Plug & Play

DDC2B

Dołączone elementy

Zob. strona 6.

* Zalecane warunki taktowania w poziomie i w pionie

• Minimalna szerokość impulsu synchronizacji poziomej powinna być większa niż 4,8% całkowitego czasu poziomego lub 0,8 μs, w zależności od tego, który jest większy.
• Szerokość impulsu wygaszenia poziomego powinna być większa niż 2,5 μs.
• Szerokość impulsu wygaszania pionowego powinna być większa niż 450 µs.

Projekt oraz specyfikacje mogą ulec zmianie bez uprzedzenia.

Szerokość: 440,5 mm (17 3/8 cala)

Wysokość: 354,5 mm (14 cali)

Głębokość: 72,5 mm (2 7/8 cala)

Masa
