BEDIENUNGSANLEITUNG SDM-S204E SONY

Sicherheitsmaßnahmen 4

Lage und Funktion der Teile und Bedienelemente. 5

Installation....6

Schritt 1: Anschließen der Videosignalkabel....6

Schritt 2: Anschließen des Netzkabels ..... 7

Schritt 3: Bündeln der Kabel 8

Schritt 4: Einschalten von Monitor und Computer. 8

Schritt 5: Einstellen von Höhe und Neigung .....9

Auswählen des Eingangssignals (Taste INPUT) 10

Einstellen des Monitors....11

Navigieren in den Menüs 11

Menü BILD EINSTELLEN 12

Menü AILDSCHIRM (nur analoges RGB-Signal)....13

Menü □ FARBE 14

Menü GAMMA 15

Menü ZOOM....15

Menü POSITION MENÜ....16

Menü EINGANGSERKENN EIN/AUS 16

Menü LANGUAGE....16

Menü →← ZURÜCKSETZEN 16

Menü MENÜ-SPERRE....17

Technische Merkmale .....17

Die Energiesparfunktion 17

Verringern der Leistungsaufnahme (ECO-Modus) 18

Automatische Einstellung der Bildqualität

(nur analoges RGB-Signal)....18

Störungsbehebung ....19

Bildschirmmeldungen 19

Fehlersymptome und Abhilfemaßnahmen ..... 20

Technische Daten 22

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

- Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist.

Für Kunden in den USA

Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards.

Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellort

Achten Sie darauf, dass der Monitor am Aufstell- oder Lagerort vor folgenden Bedingungen geschützt ist:

• Vor extremen Temperaturen, wie sie zum Beispiel in der Nähe eines Heizkörpers, eines Warmluftauslasses oder in direktem Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in einem in der Sonne geparkten Auto oder in der Nähe eines Warmluftauslasses, können bei dem Monitor zu einer Verformung des Gehäuses oder zu Fehlfunktionen führen.
• Vor mechanischen Vibrationen oder Stößen.
• Vor starken Magnetfeldern. Stellen Sie den Monitor daher nicht in der Nähe von Geräten auf, die solche Magnetfelder erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.
• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum Beispiel an einem offenen Fenster oder einer Tür ins Freie auftreten können. Wenn Sie den Monitor vorübergehend im Freien benutzen müssen, treffen Sie geeignete Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der Luft. Andernfalls kann es zu irreparablen Schäden am Gerät kommen.

Hinweise zum LCD-Bildschirm

• Stellen Sie das Gerät nicht so auf, dass der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls könnte der LCD-Bildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen.
• Stoßen Sie nicht gegen den LCD-Bildschirm und zerkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des Bildes beeinträchtigt werden oder am LCD-Bildschirm könnten Fehlfunktionen auftreten.
• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Das Phänomen verschwindet, sobald wieder eine normale Umgebungstemperatur erreicht ist.
• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild verschwindet nach einer Weile wieder.
• Der LCD-Bildschirm erwärmt sich bei Betrieb. Dies ist keine Fehlfunktion.

Hinweis zum LCD-Bildschirm (Flüssigkristallbildschirm)

Bitte beachten Sie, dass der LCD-Bildschirm in einer Hochpräzisionstechnologie hergestellt wird. Schwarze oder helle Lichtpunkte (rot, blau oder grün) können jedoch permanent auf dem LCD-Bildschirm zu sehen sein und unregelmäßige Farbstreifen oder helle Bereiche können auf dem LCD-Bildschirm erscheinen. Dies ist keine Fehlfunktion. (Effektive Bildpunkte: über 99,99%)

Wartung

• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose, bevor Sie den Monitor reinigen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des LCD-Bildschirms führen könnten.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.
• Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen, rauen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die LCD-Bildschirmoberfläche zerkratzt werden.
• Beachten Sie bitte, dass es zu Materialschäden oder zu Schäden an der LCD-Bildschirmbeschichtung kommen kann, wenn der Monitor flüchtigen Lösungsmitteln wie zum Beispiel Insektiziden ausgesetzt ist oder wenn er längere Zeit mit Gummi- oder Vinylmaterialien in Berührung kommt.

Transport

• Lösen Sie alle Kabel vom Monitor. Fixieren Sie den LCD-Bildschirm an der höchsten Stelle und halten Sie den LCD-Bildschirm fest an beiden Seiten. Achten Sie beim Transport darauf, dass der Bildschirm nicht zerkratzt wird. Wenn Sie den Monitor fallen lassen, könnten Sie sich verletzen und der Monitor könnte beschädigt werden.
• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mit Hilfe der Originalverpackungsmaterialien wieder im Originalkarton.

Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im normalen Hausmüll.
• Die Leuchtstoffröhre in diesem Monitor enthält Quecksilber. Der Monitor muss in Übereinstimmung mit den Vorschriften der lokalen Umwelt- und Entsorgungsbehörden entsorgt werden.

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

Vorderseite des LCD-Bildschirms

Seitenansicht des LCD-Bildschirms

Rückseite des Bildschirmständers

1 Netzschalter ⏻ und Netzanzeige ⏻ (Seite 8, 17) Wenn die Netzanzeige ⏻ rot leuchtet, dient dieser Schalter zum Einschalten des Monitors. Drücken Sie diesen Schalter erneut, um den Monitor wieder auszuschalten. Wenn die Netzanzeige ⏻ nicht leuchtet, drücken Sie den Hauptnetzschalter MAIN POWER ([7]).

②Taste MENU (Seite 11) Diese Taste dient zum Ein- bzw. Ausblenden des Menüs.

③ Tasten ↓/↑ (Seite 11) Diese Tasten dienen zum Auswählen von Menüoptionen und zum Vornehmen von Einstellungen.

④ Taste OK (Seite 11) Diese Taste dient zum Aktivieren der Menüoptionen bzw. Einstellungen, die mit den Tasten ↓/↑ (③) ausgewählt wurden.

⑤ Taste INPUT (Seite 10) Diese Taste dient zum Auswählen des Videoeingangssignals von INPUT1, INPUT2 bzw. INPUT3, wenn zwei Computer an den Monitor angeschlossen sind.

⑥ Taste ECO (Seite 18) Diese Taste dient zum Reduzieren der Leistungsaufnahme.

⑦ Hauptnetzschalter MAIN POWER (Seite 8) Mit diesem Schalter schalten Sie die Hauptstromversorgung des Monitors ein bzw. aus.

⑧ Hintere Abdeckung (Seite 6) Nehmen Sie diese Abdeckung ab, wenn Sie Kabel anschließen wollen.

Rückseite des LCD-Bildschirms

⑨ Netzeingang AC IN (Seite 7)

Mit diesem Anschluss verbinden Sie das Netzkabel (mitgeliefert).

⑩ HD 15-Eingangsanschluss (analoges RGB) (Seite 7)

Dieser Anschluss dient zum Einspeisen von analogen RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

⑪ DVI-D-Eingangsanschluss (digitales RGB) (Seite 7)

An diesem Anschluss werden digitale RGB-Videosignale eingespeist, die DVI Rev. 1.0 entsprechen.

⑫ Kabelhalter (Seite 8)

Mit diesem Teil können Sie Kabel sicher am Monitor befestigen.

13 Aussparung für die Sicherheitssperre

Die Aussparung für die Sicherheitssperre ist für ein Micro Saver Security-System von Kensington gedacht. Micro Saver Security System ist ein Warenzeichen von Kensington.

Installation

Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Teile mitgeliefert wurden:

• LCD-Bildschirm - Netzkabel • HD15-HD15-Videosignalkabel (analoges RGB) • DVI-D-Videosignalkabel (digitales RGB) - CD-ROM (Dienstprogramm für Windows/Macintosh, Bedienungsanleitung usw.) • Garantiekarte - Kurzreferenz

Schritt 1: Anschließen der Videosignalkabel

• Schalten Sie vor dem Anschließen den Monitor und den Computer aus.
• Wenn Sie den Computer an den HD15-Eingangsanschluss (analoges RGB) des Monitors anschließen, schlagen Sie bitte unter „Anschließen eines Computers mit einem HD15-Ausgangsanschluss (analoges RGB)“ nach.

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.
• Achten Sie darauf, den Stecker des Videosignalkabels korrekt am HD15-Anschluss auszurichten, damit die Stifte am Stecker des Videosignalkabels nicht verbogen werden.

1 Schieben Sie die hintere Abdeckung nach oben.

2 Neigen Sie den Bildschirm nach vorn.

Anschließen eines Computers mit einem DVI-Ausgangsanschluss (digitales RGB)

Schließen Sie den Computer mit dem mitgelieferten DVI-D-Videosignalkabel (digitales RGB) an den DVI-D-Eingangsanschluss (digitales RGB) am Monitor an.

Anschließen eines Computers mit einem HD15-Ausgangsanschluss (analoges RGB)

Schließen Sie den Computer mit dem mitgelieferten HD15-HD15-Videosignalkabel (analoges RGB) an den HD15-Eingangsanschluss (analoges RGB) am Monitor an.

Schließen Sie den Computer wie in den folgenden Abbildungen dargestellt an.

■ Anschließen an einen IBM PC/AT oder kompatiblen Computer

■ Anschließen an einen Macintosh

Wenn Sie einen Macintosh anschließen wollen, verwenden Sie gegebenenfalls einen Adapter (nicht mitgeliefert). Schließen Sie den Adapter an den Computer an, bevor Sie das Videosignalkabel anschließen.

Schritt 2: Anschließen des Netzkabels

1 Schließen Sie das mitgelieferte Netzkabel fest an den Netzeingang AC IN des Monitors an.

2 Schließen Sie das andere Ende fest an eine Netzsteckdose an.

Schritt 3: Bündeln der Kabel

1 Schieben Sie die hintere Abdeckung nach oben. 2 Befestigen Sie die Videosignalkabel mithilfe des Kabelhalters am Gehäuse. 3 Schieben Sie die hintere Abdeckung nach unten. 4 Bündeln Sie alle Kabel im Kabelhalter des Ständers.

Wenn Sie nicht alle Kabel im Kabelhalter des Ständers bündeln können, lassen Sie einige herunterhängen.

Schritt 4: Einschalten von Monitor und Computer

1 Drücken Sie gegebenenfalls den Hauptnetzschalter MAIN POWER an der rechten Seite des Monitors in Richtung I (ein). Achten Sie darauf, dass die Netzanzeige ⏻ rot aufleuchtet.

Hinweis

Bei Lieferung ist der Hauptnetzschalter MAIN POWER eingeschaltet I (ein).

2 Drücken Sie den Netzschalter ⏻ vorne rechts am Monitor.

Die Netzanzeige ⏻ leuchtet grün auf.

3 Schalten Sie den Computer ein.

4 Drücken Sie die Taste INPUT, um das gewünschte Eingangssignal auszuwählen.

Das Bild vom ausgewählten Eingang erscheint auf dem Bildschirm.

Weitere Informationen finden Sie unter „Auswählen des Eingangssignals (Taste INPUT)“ auf Seite 10.

Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein (Seite 11).

Wenn auf dem Bildschirm kein Bild erscheint

• Das Netzkabel und das Videosignalkabel müssen richtig angeschlossen sein.
• Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint:
• Der Computer befindet sich im Stromsparmodus. Drücken
• Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.
• Vergewissern Sie sich, dass das Eingangssignal korrekt eingestellt ist, indem Sie die Taste INPUT drücken (Seite 10).
• Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint:
• Das Videosignalkabel muss richtig angeschlossen sein.
• Vergewissern Sie sich, dass das Eingangssignal korrekt eingestellt ist, indem Sie die Taste INPUT drücken (Seite 10).
• Wenn „UNZULÄSSIGER BEREICH“ erscheint, schließen Sie wieder Ihren alten Monitor an. Stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein.

	Analoges RGB Digitales RGB
Horizontal-frequenz	28–92 kHz 28–75 kHz
Vertical-frequenz	48–85 Hz 60 Hz
Auflösung	1600 × 1200 oder weniger

Weitere Informationen zu den Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 20.

Spezielle Treiber werden nicht benötigt.

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so dass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden. Wenn Sie den Monitor an den Computer anschließen und diesen dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so dass Sie ohne weitere Vorbereitungen mit diesem Monitor arbeiten können.

Die Vertikalfrequenz ist auf 60 Hz eingestellt. Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht auf einen besonders hohen Wert einzustellen.

Schritt 5: Einstellen von Höhe und Neigung

Mit dem Ständer können Sie den Monitor innerhalb der unten abgebildeten Winkel nach Bedarf einstellen.

Fassen Sie den LCD-Bildschirm an den Seiten und stellen Sie den Bildschirm wie gewünscht ein.

So können Sie ergonomisch mit dem Monitor arbeiten.

Berücksichtigen Sie beim Einstellen des Monitorwinkels die Höhe von Schreibtisch und Stuhl und achten Sie darauf, dass auf dem Bildschirm keine Lichtreflexe auftreten.

Hinweis

Wenn Sie die Neigung und Höhe des Bildschirms einstellen, gehen Sie langsam und vorsichtig vor. Achten Sie darauf, den Monitor nicht gegen die Schreibtischplatte zu stoßen.

Auswählen des Eingangssignals (Taste INPUT)

Drücken Sie die Taste INPUT.

Das Eingangssignal wechselt mit jedem Tastendruck.

Bildschirmmeldung (erscheint ca. 5 Sekunden lang oben links)	Konfiguration des Eingangssignals
INPUT1 : HD15 HD15-Eingangsanschluss(analoges RGB) für INPUT1
INPUT2 : HD15 HD15-Eingangsanschluss(analoges RGB) für INPUT2
INPUT3 : DVI-D DVI-D-Eingangsanschluss(digitales RGB) für INPUT3

Einstellen des Monitors

Vor dem Einstellen

Verbinden Sie den Monitor mit dem Computer und schalten Sie beide Geräte ein.

Die besten Ergebnisse erzielen Sie, wenn Sie mindestens 30 Minuten warten, bevor Sie Einstellungen vornehmen.

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

1 Rufen Sie das Hauptmenü auf.

Drücken Sie die Taste MENU, um das Hauptmenü auf dem Bildschirm aufzurufen.

2 Wählen Sie das Menü aus.

Wählen Sie mit den Tasten ↓/↑ das gewünschte Menü aus. Wechseln Sie mit der Taste OK zur ersten Menüoption.

3 Wählen Sie die einzustellende Option aus.

Wählen Sie mit den Tasten ↓/↑ die gewünschte Option und drücken Sie dann OK.

Wenn eine der Menüoptionen ist

Wenn Sie auswählen und die Taste OK drücken, wird wieder das vorhergehende Menü angezeigt.

4 Wählen Sie einen Wert für die Option.

Nehmen Sie die Einstellung mit den Tasten ↓/↑ vor und drücken Sie dann OK. Sobald Sie die Taste OK drücken, wird die Einstellung gespeichert und das vorherige Menü wird wieder angezeigt.

5 Schließen Sie das Menü.

Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 45 Sekunden automatisch ausgeblendet.

■ Zurücksetzen der Werte auf die Standardeinstellungen

Sie können die Einstellungen über das Menü ZURÜCKSETZEN zurücksetzen. Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie unter → (ZURÜCKSETZEN) auf Seite 16.

Menü BILD EINSTELLEN

Über das Menü BILD EINSTELLEN können Sie folgende Optionen einstellen.

• MODUS (ECO-Modus) • HINTERGRUNDBEL • KONTRAST • HELLIGKEIT - SMOOTHING

Hinweise

• Sie können die Hintergrundbeleuchtung, den Kontrast und die Helligkeit für jeden ECO-Modus getrennt einstellen.
• Die Einstellungen im Menü BILD EINSTELLEN gelten für den aktuellen Eingang. Für die anderen Eingänge können Sie ebenfalls Einstellungen vornehmen.

■ Auswählen von MODUS (ECO-Modus)

Sie können den Bildmodus auswählen und damit den Stromverbrauch reduzieren.

Hinweis

Sie können den Bildmodus auch mit der Taste ECO (Seite 5, 18) an der Vorderseite des Monitors einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (BILD EINSTELLEN) und drücken Sie die Taste OK.

Das Menü BILD EINSTELLEN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option „HELL“ und drücken Sie die Taste OK.

Auf dem Bildschirm wird das Menü „MODUS“ angezeigt.

4 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus aus und drücken Sie OK.

Die Helligkeit des Bildschirms ändert sich, wenn Sie HELL → MITTEL → DUNKEL auswählen, und die Leistungsaufnahme wird verringert. Wenn Sie "BENUTZER" auswählen, wechselt die Helligkeit zu dem Wert, den Sie mit der Taste ECO an der Vorderseite des Monitors eingestellt haben. Weitere Informationen dazu finden Sie unter "Verringern der Leistungsaufnahme (ECO-Modus)" auf Seite 18.

■ Einstellen von HINTERGRUNDBEL

Wenn der Bildschirm zu hell ist, stellen Sie die Hintergrundbeleuchtung ein, so dass die Anzeigen auf dem Bildschirm besser zu erkennen sind.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (BILD EINSTELLEN) und drücken Sie dann OK. Das Menü BILD EINSTELLEN erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten ↓/↑ die Option „HINTERGRUNDBEL“ und drücken Sie dann OK. Auf dem Bildschirm wird das Menü „HINTERGRUNDBEL“ angezeigt. 4 Stellen Sie mit den Tasten ↓/↑ die Hintergrundhelligkeit ein und drücken Sie OK.

■ Einstellen von KONTRAST

Hiermit können Sie den Bildkontrast einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (BILD EINSTELLEN) und drücken Sie dann OK. Das Menü BILD EINSTELLEN erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten ↓/↑ die Option „∅ KONTRAST“ und drücken Sie dann OK. Auf dem Bildschirm wird das Menü „KONTRAST“ angezeigt. 4 Stellen Sie mit den Tasten ↓/↑ den Kontrast ein und drücken Sie OK.

■ Einstellen von HELLIGKEIT

Hiermit können Sie die Bildhelligkeit (Schwarzwert) einstellen.

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm. 2 Wählen Sie mit den Tasten ↓/↑ die Option 📄 (BILD EINSTELLEN) und drücken Sie dann OK. Das Menü BILD EINSTELLEN erscheint auf dem Bildschirm. 3 Wählen Sie mit den Tasten ↓/↑ die Option „HELLIGKEIT“ und drücken Sie dann OK. Auf dem Bildschirm wird das Menü „HELLIGKEIT“ angezeigt. 4 Stellen Sie mit den Tasten ↓/↑ die Helligkeit ein und drücken Sie OK.

■ Einstellen des SMOOTHING-Effekts

Wenn das im Modus FULL2 oder FULL1 der Option ZOOM angezeigte Bild nicht störungsfrei ist, verwenden Sie die Bildglättungsfunktion.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option 📄 (BILD EINSTELLEN) und drücken Sie dann OK.

Das Menü BILD EINSTELLEN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option „SMOOTHING“ und drücken Sie OK.

Das Menü SMOOTHING wird auf dem Bildschirm angezeigt.

4 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus aus.

Der Glättungseffekt wird in der Reihenfolge TEXT→STANDARD→GRAFIK stärker.

- TEXT: Damit werden Zeichen mit scharfen Konturen angezeigt. Dieser Modus ist für textorientierte Anwendungen geeignet.

• STANDARD (Standardeinstellung): Standardglättungseffekt.

- GRAFIK: Damit werden Bilder scharf angezeigt. Dieser Modus eignet sich für CD-ROM-Software wie Fotos oder Abbildungen.

Hinweise

• Wenn Sie (ZOOM) auf ORIGINAL setzen, steht das Menü „SMOOTHING“ nicht zur Verfügung.
• Signale mit einer Auflösung von 1600 × 1200 werden nur im Modus ORIGINAL angezeigt und SMOOTHING ist nicht möglich.

Menü A BILDSCHIRM (nur analoges RGB-Signal)

Über das Menü BILDSCHIRM können Sie folgende Optionen einstellen.

• AUTOMATISCH • PHASE • PITCH • H CENTER • V CENTER

Hinweis

Wenn digitale RGB-Signale vom DVI-D-Eingangsanschluss eingehen, ist diese Einstellung nicht erforderlich.

■ Automatische Einstellung der Bildqualität

Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint (Seite 18).

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter ⏻.

Wenn das Bild mit der automatischen Einstellung der Bildqualität dieses Monitors nicht zufrieden stellend eingestellt wird

Sie können eine weitere automatische Einstellung der Bildqualität für das aktuelle Eingangssignal vornehmen (siehe „AUTOMATISCH“ unten).

Wenn Sie darüber hinaus weitere Einstellungen der Bildqualität vornehmen müssen

Sie können die Schärfe (Phase/Pitch) und Position (horizontal/vertikal) des Bildes auch manuell einstellen.

Diese Einstellungen werden im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder ein zuvor eingespeistes und gespeichertes Eingangssignal eingeht.

■ Vornehmen einer weiteren automatischen Einstellung der Bildqualität für das aktuelle Eingangssignal (AUTOMATISCH)

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (BILDSCHIRM) und drücken Sie dann OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option „AUTOMATISCH“ und drücken Sie dann OK.

Nehmen Sie die gewünschten Einstellungen von Phase und Pitch des Bildschirms sowie horizontaler bzw. vertikaler Position für das aktuelle Eingangssignal vor und speichern Sie die Einstellungen.

■ Manuelles Einstellen der Bildschärfe (Phase/Pitch)

Sie können die Bildschärfe folgendermaßen einstellen. Diese Einstellung gilt, wenn der Computer an den HD15-Eingangsanschluss (analoges RGB) am Monitor angeschlossen ist.

1. Stellen Sie die Auflösung am Computer auf 1600 × 1200 ein.

2. Legen Sie die CD-ROM ein.

3. Starten Sie die CD-ROM, wählen Sie Gebiet und Modell aus und rufen Sie das Testmuster auf. Für Windows:

Klicken Sie auf [Utility] → [Windows]/[Win Utility.exe]. Für Macintosh:

Klicken Sie auf [Utility] → [Mac]/[Mac Utility].

4. Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

5. Wählen Sie mit den Tasten ↓/↑ die Option (BILDSCHIRM) und drücken Sie dann OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

6. Wählen Sie mit den Tasten ↓/↑ die Option „PHASE“ und drücken Sie dann OK.

Das Einstellmenü „PHASE“ erscheint auf dem Bildschirm.

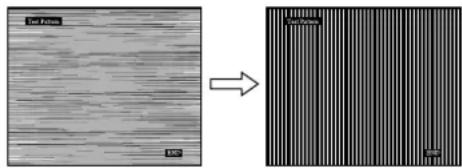

7. Reduzieren Sie mit den Tasten ↓/↑ die horizontalen Streifen auf ein Minimum.

Stellen Sie das Bild so ein, dass die horizontalen Streifen auf ein Minimum reduziert werden.

8 Drücken Sie die Taste OK.

Das Hauptmenü erscheint auf dem Bildschirm.

Wenn auf dem gesamten Bildschirm vertikale Streifen zu sehen sind, stellen Sie mit den folgenden Schritten den Pitch ein.

9 Wählen Sie mit den Tasten ↓/↑ die Option „PITCH“ und drücken Sie dann OK.

Das Einstellmenü „PITCH“ erscheint auf dem Bildschirm.

10 Drücken Sie die Tasten ↓/↑, bis die vertikalen Streifen nicht mehr zu sehen sind.

Stellen Sie das Bild so ein, dass die vertikalen Streifen verschwinden.

11 Klicken Sie abschließend auf dem Bildschirm auf END. Damit wird das Testmuster ausgeschaltet.

■ Manuelles Einstellen der Bildposition (H CENTER /V CENTER)

Wenn sich das Bild nicht in der Bildschirmmitte befindet, stellen Sie die Bildposition folgendermaßen ein.

1 Stellen Sie die Auflösung am Computer auf 1600 × 1200 ein.

2 Legen Sie die CD-ROM ein.

3 Starten Sie die CD-ROM, wählen Sie Gebiet und Modell aus und rufen Sie das Testmuster auf. Für Windows

Klicken Sie auf [Utility] → [Windows]/[Win Utility.exe].

Für Macintosh

Klicken Sie auf [Utility] → [Mac]/[Mac Utility].

4 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↓/↑ die Option (BILDSCHIRM) und drücken Sie dann OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten ↓/↑ die Option „H CENTER“ oder „V CENTER“ und drücken Sie dann OK.

Das Einstellmenü „H CENTER“ oder „V CENTER“ erscheint auf dem Bildschirm.

7 Schieben Sie das Testmuster mit den Tasten ↓/↑ in die Mitte des Bildschirms.

8 Klicken Sie abschließend auf dem Bildschirm auf END. Damit wird das Testmuster ausgeschaltet.

Menü FARBE

Sie können den Farbpegel für das weiße Farbfeld im Bild aus den Standardeinstellungen für die Farbtemperatur auswählen.

Sie können die Farbtemperatur, falls erforderlich, auch feineinstellen.

Hinweis

Sie können für jeden ECO-Modus die Farbtemperatur einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option ☐ (FARBE) und drücken Sie dann OK.

Das Menü FARBE erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Farbtemperatur aus und drücken Sie OK.

Wenn Sie die Farbtemperatur von 9300K auf 6500K senken, erscheinen weiße Flächen nicht mehr bläulich, sondern rötlich.

Wenn Sie „sRGB“ auswählen, werden die Farben für das sRGB-Profil eingestellt. Die sRGB-Farbeinstellung ist ein Farbraumprotokoll nach Industriestandard, das für Computerprodukte entwickelt wurde. Wenn Sie „sRGB“ auswählen, müssen die Farbeinstellungen des Computers für das sRGB-Profil eingestellt sein.

Hinweise

- Wenn der angeschlossene Computer oder ein anderes Gerät sRGB nicht unterstützt, können die Farben nicht nach dem sRGB-Profil eingestellt werden.

- Wenn Sie „sRGB“ auswählen, können Sie Kontrast und Helligkeit im Menü BILD EINSTELLEN nicht einstellen. Auch im Menü GAMMA können Sie in diesem Fall keine Einstellungen vornehmen.

■ Feineinstellen der Farbtemperatur

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option

(FARBE) und drücken Sie dann OK.

Das Menü FARBE erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option

„EINSTELLUNG“ und drücken Sie dann OK.

Das Menü für die Feineinstellung der Farbtemperatur erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten ↓/↑ die Option R (Rot) oder B (Blau) und drücken Sie OK. Stellen Sie dann mit den Tasten ↓/↑ die Farbtemperatur ein und drücken Sie OK.

Bei dieser Einstellung wird die Farbtemperatur verändert, indem die R- oder die B-Komponente im Vergleich zur G-Komponente (Grün) verstärkt oder abgeschwächt wird. Die G-Komponente bleibt dabei unverändert.

5 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie dann OK.

Die neue Farbeinstellung wird gespeichert und automatisch abgerufen, wenn Sie „BENUTZER“ auswählen.

Das Menü FARBE erscheint auf dem Bildschirm.

Menü γ GAMMA

Sie können die Farben des Bildes auf dem Bildschirm mit den Originalfarben des Bildes abgleichen.

GAMMA können Sie für jeden ECO-Modus getrennt einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option

γ (GAMMA) und drücken Sie dann OK.

Das Menü GAMMA erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten

Modus aus und drücken Sie OK.

Menü

ZOOM

Standardmäßig ist der Monitor so eingestellt, dass das Bild in voller Größe auf dem Bildschirm angezeigt wird, unabhängig von dem Modus oder der Auflösung des Bildes (FULL2).

Sie können das Bild aber auch im tatsächlichen

Bildseitenverhältnis oder in der tatsächlichen Auflösung anzeigen lassen.

Hinweis

Die Einstellungen im Menü ZOOM gelten für den aktuellen Eingang. Für die anderen Eingänge können Sie ebenfalls Einstellungen vornehmen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option ☎ (ZOOM) und drücken Sie OK.

Das Menü ZOOM erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus aus.

- FULL2 (Standardeinstellung): Das Eingangssignal wird in voller Größe auf dem Bildschirm angezeigt, unabhängig von dem Modus oder der Auflösung des Bildes.

- FULL1: Das Eingangssignal wird im tatsächlichen Bildseitenverhältnis auf dem Bildschirm angezeigt. Daher können je nach Signal schwarze Streifen oben und unten am Bildrand erscheinen.

• ORIGINAL: Das Eingangssignal wird mit der tatsächlichen Auflösung auf dem Bildschirm angezeigt. Ein Signal mit einer niedrigeren Auflösung als 1600 × 1200 wird in der Bildschirmmitte und umgeben von einem schwarzen Rahmen angezeigt.

Hinweis

Wenn Sie Signale mit einer Auflösung von 1600 × 1200 einspeisen, stehen die oben genannten Einstellungen nicht zur Verfügung. Das Bild wird auf dem Bildschirm als Vollbild angezeigt.

Menü POSITION MENÜ

Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option ☐ (POSITION MENÜ) und drücken Sie die Taste OK.

Das Menü POSITION MENÜ wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Position aus und drücken Sie OK.

Sie können eine von 9 Positionen für das Menü auswählen.

Menü → EINGANGSERKENN AUS

Wenn Sie im Menü EINGANGSERKENN EIN/AUS die Option AUTOMATIK EIN wählen, erkennt der Monitor automatisch, ob an einem Eingangsanschluss ein Signal eingespeist wird. Ist dies der Fall, wird automatisch zu dem Eingang umgeschaltet, bevor der Monitor in den Energiesparmodus wechselt.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option → (EINGANGSERKENN EIN/AUS) und drücken Sie die Taste OK.

Das Menü EINGANGSERKENN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus aus und drücken Sie OK.

- EIN: Wenn am ausgewählten Eingangsanschluss kein Signal eingeht oder wenn Sie mit der Taste INPUT am Monitor einen Eingangsanschluss auswählen, an dem kein Signal eingeht, wird eine Meldung am Bildschirm angezeigt (Seite 19) und der Monitor prüft automatisch, ob an einem anderen Eingangsanschluss ein Signal eingespeist wird. Ist dies der Fall, wird zu diesem Eingang umgeschaltet.

Wenn zu einem anderen Eingang umgeschaltet wird, erscheint der ausgewählte Eingangsanschluss oben links auf dem Bildschirm.

Wenn kein Signal eingespeist wird, wechselt der Monitor automatisch in den Energiesparmodus.

- AUS: Der Eingang wird nicht automatisch gewechselt. Drücken Sie die Taste INPUT, wenn Sie den Eingang wechseln möchten.

Menü LANGUAGE

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option A (LANGUAGE) aus und drücken Sie die Taste OK.

Das Menü LANGUAGE wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten ↓/↑ eine Sprache aus und drücken Sie OK.

• Englisch: Englisch • Französisch: Französisch
• Deutsch
• Spanisch: Spanisch
• Italienisch: Italienisch • Niederländisch: Niederländisch • Schwedisch: Schwedisch • Russisch: Russisch • Japanisch: Japanisch • Chinesisch: Chinesisch

Menü →← ZURÜCKSETZEN

Hiermit können Sie die Werte auf die Standardeinstellungen zurücksetzen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option → (ZURÜCKSETZEN) aus und drücken Sie die Taste OK.

Das Menü ZURÜCKSETZEN wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus und drücken Sie dann OK.

• OK: Zum Zurücksetzen aller Einstellungen auf die werkseitigen Werte. Beachten Sie, dass die Einstellung für „LANGUAGE“ bei diesem Verfahren nicht zurückgesetzt wird.

- ABBRECHEN: Zum Abbrechen des Zurücksetzens und zum Zurückschalten zum Menübildschirm.

Menü ON MENÜ-SPERRE

Hiermit können Sie Bedienelemente sperren, um ein versehentliches Ändern der Einstellungen oder das Zurücksetzen zu verhindern.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option Oπ (MENÜ-SPERRE) aus und drücken Sie die Taste OK.

Das Menü MENÜ-SPERRE wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten ↓/↑ die Einstellung „EIN“ oder „AUS“.

- EIN: Sie können nur noch den Netzschalter ⏻ und die Taste INPUT benutzen. Wenn Sie versuchen, eine andere Funktion auszuführen, erscheint Oπ (MENÜ-SPERRE) auf dem Bildschirm.

- AUS: Die Menüsperre wird deaktiviert. Wenn „Oπ MENÜ-SPERRE“ auf „EIN“ gesetzt ist und Sie die Taste MENU drücken, wird automatisch „Oπ MENÜ-SPERRE“ ausgewählt.

Technische Merkmale

Die Energiesparfunktion

Dieser Monitor entspricht den Energiesparrichtlinien von VESA, ENERGY STAR und NUTEK. Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPM (Display Power Management) Standard unterstützt, wird der Stromverbrauch des Geräts wie unten erläutert reduziert.

Betriebsmodus	Leistungsaufnahme	Netzanzeige ⏻
Normalbetrieb	max. 58 W	grün
ECO-Modus		grün
Deaktiviert* (Tiefschlaf)	max. 2,7 W**	orange
Netzschalter ⏻ aus	max. 2,7 W	rot
Hauptstromversorgung ausgeschaltet	0 W	aus

* Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein Eingangssignal mehr ein und „KEIN EING SIGNAL“ erscheint auf dem Bildschirm. Nach 5 Sekunden schaltet der Monitor in den Energiesparmodus.

„Tiefschlaf“ ist ein Energiesparmodus, der von der EPA (Environmental Protection Agency - Umweltschutzbehörde der USA) definiert wurde.

** Die maximale Leistungsaufnahme bei einer Stromversorgung mit 100-120 V Wechselstrom beträgt 2,0 W.

Verringern der Leistungsaufnahme (ECO-Modus)

Durch mehrmaliges Drücken der Taste ECO an der Vorderseite des Monitors können Sie die Bildschirmhelligkeit auswählen.

Der Modus wird auf dem Bildschirm angezeigt und die Bildhelligkeit wird je nach dem ausgewählten Modus eingestellt. Nach etwa 5 Sekunden wird das Menü automatisch ausgeblendet. Mit dem Wechsel des Modus von HELL zu MITTEL zu DUNKEL wird der Bildschirm immer dunkler und die Leistungsaufnahme immer geringer.

Standardmäßig ist die Bildschirmhelligkeit auf „HELL“ eingestellt.

Wenn Sie „BENUTZER“ wählen, können Sie die Hintergrundbeleuchtung mit den Tasten ↓/↑ einstellen, genauso als hätten Sie im Menü die Option HINTERGRUNDBEL ausgewählt.

Automatische Einstellung der Bildqualität (nur analoges RGB-Signal)

Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint.

Werkseitig vordefinierter Modus

Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen lässt. Wenn das Eingangssignal einem werkseitig vordefinierten Modus entspricht, wird das Bild automatisch mit den entsprechenden Standardeinstellungen angezeigt.

Wenn die Eingangssignale keinem der werkseitig vordefinierten Modi entsprechen

Wenn am Monitor ein Eingangssignal eingeht, das keinem der werkseitig vordefinierten Modi entspricht, wird an diesem Monitor die automatische Einstellungsfunktion für die Bildqualität aktiviert und sorgt dafür, dass das Bild immer scharf und in guter Qualität auf dem Bildschirm angezeigt wird (innerhalb der folgenden Monitorfrequenzbereiche): Horizontalfrequenz: 28–92 kHz (analoges RGB) 28–75 kHz (digitales RGB)

Vertikalfrequenz: 48–85 Hz (analoges RGB)

60 Hz (digitales RGB)

Wenn der Monitor zum ersten Mal Eingangssignale empfängt, die nicht einem der werkseitig voreingestellten Modi entsprechen, dauert es daher in der Regel länger als im Normalfall, bis ein Bild auf dem Bildschirm erscheint. Die bei diesem Prozess eingestellten Daten werden automatisch im Gerät gespeichert, so dass der Monitor beim nächsten Mal, wenn das entsprechende Signal eingeht, genauso schnell reagiert wie bei einem werkseitig voreingestellten Signal.

Wenn Sie Phase, Pitch und Bildposition manuell einstellen

Bei einigen Eingangssignalen werden mit der automatischen Einstellung der Bildqualität dieses Monitors Bildposition, Phase und Pitch möglicherweise nicht zufrieden stellend eingestellt. In diesem Fall können Sie die Einstellungen manuell vornehmen (Seite 13). Wenn Sie diese Einstellungen manuell vornehmen, werden sie als Benutzermodi im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die gleichen Eingangssignale eingehen.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie bitte die zugehörige Abhilfemaßnahme unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 20 nach.

Wenn „UNZULÄSSIGER BEREICH“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Eingangssignal nicht den technischen Daten des Monitors entspricht. Überprüfen Sie Folgendes.

Weitere Informationen zu den Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 20.

Wenn „xxx.x kHz / xxx Hz“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Monitor die Horizontal- oder Vertikalfrequenz nicht unterstützt.

Die Zahlen geben die Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals an.

Wenn „AUFLÖSUNG > 1600 × 1200“ angezeigt wird: Diese Meldung gibt an, dass der Monitor die Auflösung nicht unterstützt (maximal 1600 × 1200).

Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass am zurzeit ausgewählten Eingang kein Eingangssignal eingeht.

Wenn EINGANGSERKENN EIN/AUS (Seite 16) auf EIN gesetzt ist, sucht der Monitor ein anderes Eingangssignal und wechselt den Eingang automatisch.

IN STROMSPARMODUS

Etwa 5 Sekunden, nachdem die Meldung erscheint, wechselt der Monitor in den Stromsparmodus.

Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Videosignalkabel nicht mehr an den zurzeit ausgewählten Eingang angeschlossen ist.

Wenn EINGANGSERKENN EIN/AUS (Seite 16) auf EIN gesetzt ist, sucht der Monitor ein anderes Eingangssignal und wechselt den Eingang automatisch.

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Bedienungsanleitung zu dem angeschlossenen Computer bzw. Gerät nach.

Weitere Informationen und Unterstützung bei der Störungsbehebung finden Sie auf der Support-Website von Sony unter: http://www.sony.net/

Symptom Überprüfen Sie bitte Folgendes:
Es wird kein Bild angezeigt.
Die Netzanzeige leuchtet nicht oder die Netzanzeige leuchtet nicht auf, wenn der Netzschalter gedrückt wird.	Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.Überprüfen Sie, ob der Hauptnetzschalter MAIN POWER des Monitors auf „ein“ steht (Seite 8).
Die Netzanzeige leuchtet rot.	Überprüfen Sie, ob der Netzschalter eingeschaltet ist.
„KABEL NICHT VERBUNDEN“ erscheint auf dem Bildschirm.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 6).Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 10).Ein nicht mitgeliefertes Videosignalkabel anschließen, erscheint unter Umständen „KABEL NICHT VERBUNDEN“ am Bildschirm. Dies ist keine Fehlfunktion.
„KEIN EING SIGNAL“ erscheint auf dem Bildschirm oder die Netzanzeige leuchtet orange oder wechselt zwischen grün und orange.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 6).Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 10).■Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeDer Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.Überprüfen Sie, ob die Grafikkarte korrekt eingebaut ist.Überprüfen Sie, ob der Computer eingeschaltet ist.Starten Sie den Computer neu.
„UNZULÄSSIGER BEREICH“ erscheint auf dem Bildschirm (Seite 19).	■Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeÜberprüfen Sie, ob die Videofrequenz im für den Monitor angegebenen Bereich liegt.Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein:Horizontalfrequenz: 28–92 kHz (analoges RGB), 28–75 kHz (digitales RGB)Vertikalfrequenz: 48–85 Hz (analoges RGB), 60 Hz (digitales RGB)Auflösung: max. 1600 × 1200
Sie arbeiten mit einem Windows-System.	Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und gehen folgendermaßen vor: Wählen Sie in der Liste „Hersteller“ die Option „SONY“ und wählen Sie dann in der Liste „Modelle“ im Geräteauswahlbildschirm von Windows die Option „SDM-S204E“. Wenn „SDM-S204E“ in der Liste „Modelle“ nicht angezeigt wird, probieren Sie es mit „Plug & Play“.
Sie arbeiten mit einem Macintosh-System.	Wenn Sie einen Macintosh anschließen wollen, verwenden Sie gegebenenfalls einen Adapter (nicht mitgeliefert). Schließen Sie den Adapter an den Computer an, bevor Sie das Videosignalkabel anschließen.
Das Bild flimmert, springt, oszilliert oder ist gestört.	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 13).Schließen Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen Stromkreis, an.Ändern Sie die Ausrichtung des Monitors.Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden. Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.Dieser Monitor kann Signale im Zeilensprungmodus nicht verarbeiten. Stellen Sie progressive Signale ein.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen. Empfohlen werden 60 Hz.
Das Bild ist verschwommen.	Stellen Sie Helligkeit und Kontrast ein (Seite 12).Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 13).Stellen Sie die Glättung ein (Seite 12).Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung am Computer auf 1600 × 1200 ein.
Doppelbilder sind zu sehen.	Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert oder die Bildgröße ist nicht korrekt (nur analoges RGB-Signal).	Stellen Sie Pitch und Phase ein (Seite 13).Stellen Sie die Bildposition ein (Seite 14). Beachten Sie, dass bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Das Bild ist zu klein.	Setzen Sie die Option ZOOM auf FULL2 (Seite 15).Durch den angeschlossenen Computer oder andere Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung am Computer auf 1600 × 1200 ein.
Das Bild ist zu dunkel. • Stellen Sie die Helligkeit ein (Seite 12).Stellen Sie die Hintergrundbeleuchtung ein (Seite 12).Nach dem Einschalten des Monitors dauert es einige Minuten, bis der Bildschirm hell wird.Stellen Sie den Gammamodus im Menü GAMMA ein (Seite 15).Je nach dem ausgewählten ECO-Modus wird der Bildschirm möglicherweise dunkler.
Wellenförmige oder elliptische Moiré-Effekte sind sichtbar.	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 13).
Die Farbe ist nicht gleichmäßig.	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 13).
Weiß sieht nicht weiß aus.	Stellen Sie die Farbtemperatur ein (Seite 14).
Die Bedienelemente am Monitor funktionieren nicht.(○)cheint auf dem Bildschirm.)	Wenn „MENÜ-SPERRE“ auf „EIN“ gesetzt ist, setzen Sie sie die Option auf „AUS“(Seite 17).
Die auf dem Menübildschirm angezeigte Auflösung ist nicht korrekt.	Je nach Grafikkarteneinstellung entspricht die auf dem Menübildschirm angezeigte Auflösung nicht der Auflösung, die am Computer eingestellt ist.
Wenn die Hauptstromversorgung ausgeschaltet wird, leuchtet die Netzanzeige ⏻ noch eine Weile.	Wenn die Hauptstromversorgung eingeschaltet ist, aber der Netzschalter ⏻ nicht gedrückt wurde, oder wenn sich der Monitor im Energiesparmodus befindet, schaltet sich die Netzanzeige ⏻ möglicherweise nicht sofort aus, wenn Sie das Gerät am Schalter MAIN POWER ausschalten. Dies ist keine Fehlfunktion.

Anzeigen von Informationen zu diesem Monitor

Während Videosignale am Monitor eingehen, halten Sie die Taste MENU mehr als fünf Sekunden lang gedrückt, bis ein Feld mit Informationen erscheint. Drücken Sie erneut die Taste MENU, um das Feld auszublenden.

Beispiel

Lässt sich ein Problem mit den oben angegebenen Maßnahmen nicht beheben, wenden Sie sich an einen autorisierten Sony-Händler. Halten Sie die folgenden Informationen bereit:

• Modellname: SDM-S204E - Seriennummer • Detaillierte Beschreibung des Problems • Kaufdatum - Modellbezeichnung und technische Daten des Computers und der Grafikkarte - Typ der eingespeisten Signale (analoge RGB-Signale/digitale RGB-Signale)

Technische Daten

LCD-Bildschirm

Bildschirmtyp: a-Si-TFT-Aktivmatrix

Bildgröße: 51 cm

Eingangssignalformat

RGB-Betriebsfrequenz*

Horizontal: 28–92 kHz (analoges RGB)

28–75 kHz (digitales RGB)

Vertikal: 48–85 Hz (analoges RGB)

60 Hz (digitales RGB)

Auflösung

Horizontal: max. 1600 Punkte

Vertikal: max. 1200 Zeilen

Eingangssignalpegel

Analoges RGB-Videosignal:

0,7 Vp-p, 75 Ω, positiv

Synchronisationssignal:

TTL-Pegel, 2,2 kΩ,

positiv oder negativ (separates horizontales und

vertikales Signal oder zusammengesetztes

Synchronisationssignal)

0,3 Vp-p, 75 Ω, negativ (Grünsignal mit

Synchronisation)

Digitales RGB-Signal (DVI):

TMDS (einfache Verbindung)

Betriebsspannung

100–240 V, 50–60 Hz, max. 1,2 A

Leistungsaufnahme

max. 58 W

Betriebstemperatur

5-35°C

Abmessungen

Bildschirm (aufrecht stehend):

Mit Ständer

B: 440.5 mm

H: 377.5 - 477.5 mm

T: 232.0 - 248.0 mm

Ohne Ständer

B: 440.5 mm

H: 354.5 mm

T: 72.5 mm

Gewicht

ca. 8.2 kg (mit Ständer)

ca. 6.2 kg (ohne Ständer)

Plug & Play

DDC2B

Zubehör

Siehe Seite 6.

* Empfohlene Werte für das horizontale und vertikale Timing

• Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8% des horizontalen Gesamt-Timing oder bei 0,8 μSek. liegen, je nachdem, welcher Wert höher ist. • Die horizontale Austastbreite sollte über 2,5 μSek. liegen. • Die vertikale Austastbreite sollte über 450 μSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Energiesparfunktionen 17

Energiesparfunktionen

Horizontal: Max. 1600 Punkte

Technische Merkmale....17

Technische Daten ....22

Technische Merkmale

Energiesparfunktion
