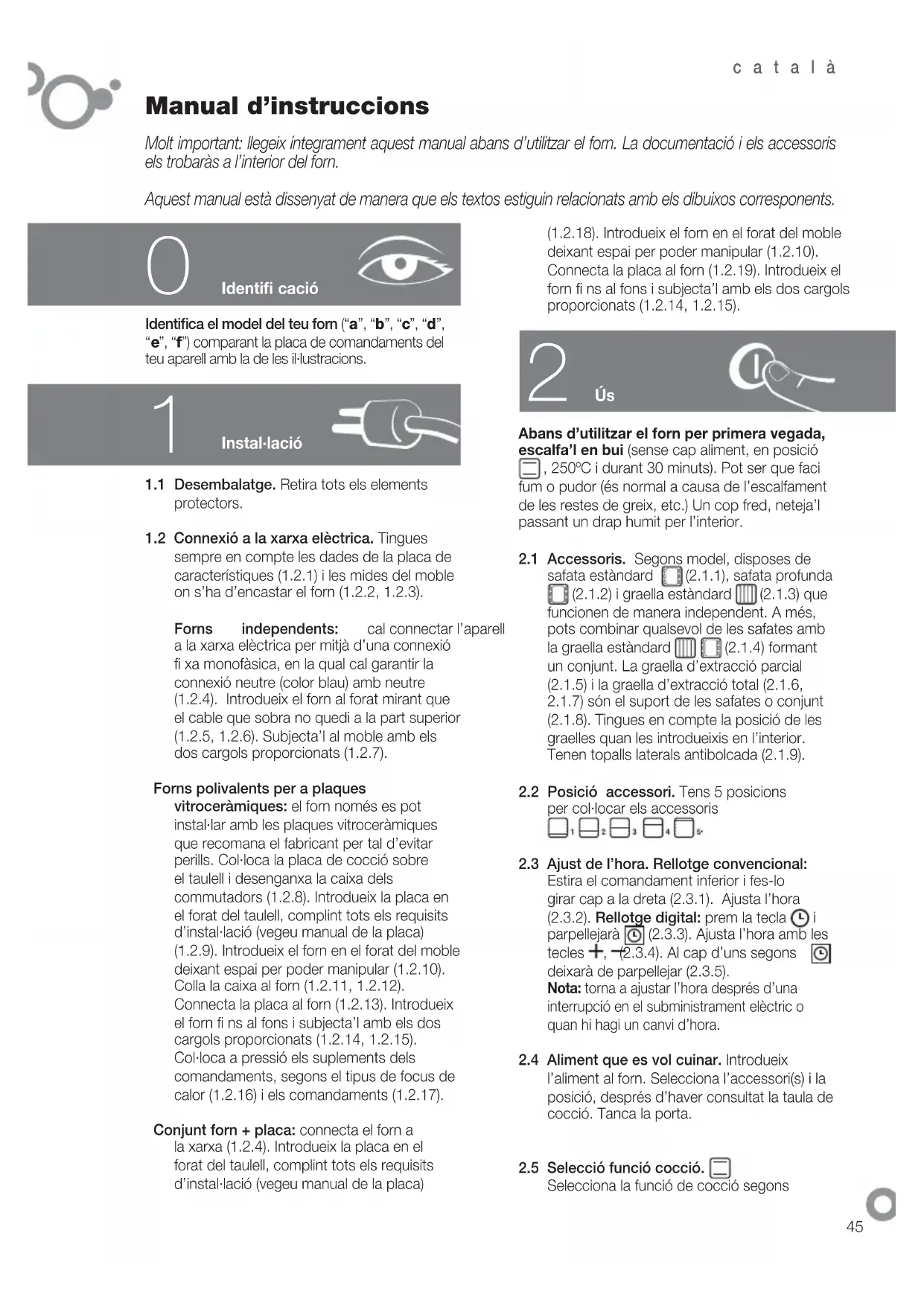

MANUAL D'USUARI 6H196A B FAGOR
Molt important: llegeix integrament aquest manual abans d'utilizar el forn. La documentacion i els accessorisels trobaras a I'interior del forn.
Aquest manual està dissenyat de manera que els textos estiguin relacionats amb els dibuixos correpondents.
Identificació
Identifica el model del teu forn ("a", "b", "c", "d", "e", "f") comparant la placac de comandamente del teu aparell ambla de les ilustraciones.
Instal-lacio
1.1 Desembalatge. Retira tots els elements protectors.
1.2 Connexio a la xarxa eletrica. Tlingues sempre en compte les dades de la placac de caractéristiques (1.2.1) i les mides del moble on s'ha d'encastar el forn (1.2.2, 1.2.3).
Forns independents: cal connectar l'aparell a la xarxa el ectrica per mitja d'une connexio fi xa monofasica, en la qual cal garantir la connexio neutre (color blau) amb neutre 1.2.4).Introdueix el forn al forat mirant que el cable que sobra no quedi a la part superior 1.2.5,1.2.6).Subjecta'l al moble amb els dos cargols proportionats (1.2.7).
vitroceramiques: el forn només es pot instal-lar amb les plaques vitroceramiques que recomana el fabricant per tal d'evitar perills. Col-loca la placà de cocción sobre el taulell i desenganxa la caixa dels commutadores (1.2.8). Introduéix la placà en el forat del taulell, compti tots els requisits d'instal-lació (vegeu manual de la placà) (1.2.9). Introduéix el forn en el forat del mobleDEXIANT espai por poder Manipular (1.2.10). Colla la caixa al forn (1.2.11, 1.2.12). Connecta la placà al forn (1.2.13).Introduéix el forn fi ns al fons i subjecta'l amb els dos cargols proportionats (1.2.14, 1.2.15). Col-loca a pressión els suplementes dels comandaments, segons el tipus de focus de calor (1.2.16) i els comandaments (1.2.17).
Conjunt forn + plac: connecta el forn a la xarxa (1.2.4). Introdueix la plac en el forat del taulell, complint tots els requisits d'installacion (vegeu manual de la plac)
(1.2.18). Introduexeix el forn en el forat del moble deixant espai per poder Manipular (1.2.10). Connecta la placal al forn (1.2.19).Introduexeix el forn fi ns al fons i subjecta'l amb els dos cargols proportionats (1.2.14, 1.2.15).
Us
Abans d'utilizar el forn per prima vegada, escalfa'l en bui (sense cap aliment, en posicio 250^ i durant 30 minutes). Pot ser que faci fum o pudor (es normal a causa de l'escalfament de les restes de greix, etc.) Un cop fred, neteja'l passant un drap humit per l'interior.
2.1 Accessoris. Segons model, disposoes de safata estandard (2.1.1), safata profunda (2.1.2) i graella estandard (2.1.3) que funciona en forma independente. A més, pots combinar qualsevol de les safates amb la graella estandard (2.1.4) formant un conjunt. La graella d'extraccio parcial (2.1.5) i la graella d'extraccio total (2.1.6, 2.1.7) són el suport de les safates o conjunt (2.1.8). Tingues en compte la posicio de les graelles quand les introdueixis en l'interior. Tenen topalls laterals antibolcada (2.1.9).
2.2 Posicao accessori. Tens 5 posicao per col-locar els accessoris
2.3 Ajust de l'hora. Rellotge convencional: Estira el comandament inferior i fes-lo girar cap a la dreta (2.3.1). Ajusta l'hora (2.3.2). Rellotge digital: prem la tecla parpellejara (2.3.3). Ajusta l'hora amb tecles +, (2.3.4). Al cap d'uns segonsdeera de parpellejar (2.3.5).
Nota: torna aJKLM.
errupcio en el subministrament elticric o
quan hi hagi un canvi dhora.
2.4 Aliment que es vol cuinar. Introduéix l'aliment al forn. SeLECTIONA I'accessori(s) i la posicio, après d'haver consultat la taula de coccio. Tanca la porta.
2.5 Seleccio funciococcio.
Selección la funciona de cocció segons
model girant el comandament de seleccio. El pilot de funciona s'engageara.
: selecciona els minuts girant el comandament de seleccio. (2.7.1). Si vols que funzioni sense limit de temps, posa'l en posicio manual.
Rellotge convencional: Gira el comandament superior cap a la dreta i selecciona els mins (2.7.2). Si vols que functioni sense limite de temps, posa! en posicio manual i fes coincidir la fl etxa vermella amb les hores que indiquen les agulles del relloge.
Rellotge digital: prem la techai parpellejara (2.7.3).Ajusta la durada amb les tecles+2.7.4.Al cap d'uns segons deixarade parpellejar.
Rellotge digital: un cop seleccionat el programa, la temperatura i la durada, prem la tecla i parpellejarà (2.9.1). Ajusta l'hora a la qual vols que fi nalitzi, prement les tecles+, (2.9.2). Al cap d'uns segons deixara de parpellejar.
Rellotge convencional: Seecciona la posicio 0 amb el comandament de programa (2.10.1).Gira el comandament superior cap a la dreta i selecciona els mins (2.10.2). Nomes direccion si el forn esta apagat.
Rellotge digital: prem diverses vegades la tecla i parpellejara (2.10.3). Ajusta la durada amb les tecles +, (2.10.4). Al cap d'uns segons deixara de parpellejar. Funciona amb el forn encès i apagat.
2.11 Funcio de bloqueig. Per evitar manipulaciones per part dels nens.
Rellotge convencional: Gira el comandament superior fi ns a seleccionar. (2.11.1)
Rellotge digital: prem durant 3 segons simultaniament les tecles +, visualitzaras (2.11.2). Per desbloquejarlo, repeteix l'opération.
Advertencies d'us: un cop fi naltzat el temps de cocció, posa els comandaments de funciona i temperatura en posició 0 i el comandament de temps en posició mà . Obre amb cura la porta del forn, ja que pot sortir-ne vaper calent.
3 Manteniment i neteja
3.1 Neteja dels accessoris. Són aptes per rentar-los al rentavaixella. Si els neteges a ma, fés servir detergent d'ús corrent. Posa'ls en remull per facillar-ne la neteja.
3.2 Neteja de guies laterals. Extreu les guies (3.2.1, 3.2.2), (3.2.3, 3.2.4) segons model. Són aptes per rentar-les al rentavaixella. Si les neteges a ma, fes servir detergent d'us corrent i una esponja o raspall.o.
3.3 Neteja interior del forn. Encen el llum interior (3.3.1, 3.3.2). Models amb parets llises: neteja manual. Neteja el forn a temperatura tèbia, passant-hi un drip amb aigua calenta i vinagre. Models amb parets rugoses: autonetejadors. Funcio de cocción a 250^ i 30-60 Minutes de durada.
3.4 Neteja del sostre. Si la graella es abatible (3.4.1, 3.4.2), passa-hi un drap amb aigua calenta i vinagre.
3.5 Neteja exterior del forn. Fes servir productes neutres, asseca'I be amb un drap suau.
Advertencies d'us: 1. Assegura't que el forn está apagat. 2. Mai no utilizes maquines de neteja a vapor.
Els models amb pantalla digital incorporen un!.
sistema de diagnostic que detecta i visa de.
qualsevol incidencia.A la pantalla, hi veuras:
4.4 No funciona. Parpelleja Posa el comandament de selección defuncs a 0 i ajusta l'hora (punt 2.3).
4.5 No referencia. Parpelleja form ha estat funcionant durant diversens hores i per raons de seguretat s'ha desconnectat de manera automatica.Posa el comandament de seleccio defuncs a 0 i ajusta l'hora (punt 2.3).
4.6 No funciona. Parpelleja Posa el comandament de selección defuncs a 0 i desbloqueja el forn (punt 2.11).
4.7 Funciona. Parpelleja Prem qualsevol tecla.
No manipulis el form per reparar-lo, truca al servei teci.
Seguretat
- La instalacion del forn l'ha de dur a terme un instalador autoritzat, que cal que segueix les instrucciones i esquemes del fabricant.
- La instal-lacione elctrica ha d'estar dimensionada a la potencia maxima que s'indica a la placac de characteristiques i la presa de corrent elctrica amb presa a terra reglamentaria.
- El circuit de la xarxa que alimenta el forn ha de
tener un interruptor de tall omnipolar de com a minim 3 mm de separacion entre contactes.
- Si el cable d'alimentacion está danyat cal que el servei de postvenda o personal qualifi cat similar el substitueixi, per tal d'evitar perills.
- Assegura't que l'aparell esta desconnectat abans de substituir la lampada per tal d'evitar possibles xocs electrics.
- No utilitzis productes de neteja abrasius o fregalls metal-lics durs per netejar la porta del forn, ja que es pot ratllar la superficie i provocar que el vidre s'esmicoli.
- No perpetis que els nens petits s'acostin al forn. Durant el funcionament, hi ha certes parts accessibles que es PODen escalfar.
- Evita tocar els elements calefactors de dins del forn.
- Aquest aparell no está destinat perquè l'utilizin personnes (incloent-hi nens) amb les capacités fisiques, sensorials o mentals reduïdes o sense experiência o coneixement, excepte amb supervisio o després de rebre instruccions relatives a l'us de l'aparell d'une persona responsable de la seva segutat. Caldrà que se supervisi l'us de l'aparell per part dels nens per évitar que hi juguin.
Medi Ambient
El forn ha estat dissenyat pensant en la conservacion del medi ambient.
Respecta el medi ambient. Preescalfa el forn només quan realment calgui (consulta la taula). Utilita preferentment motllos d'un color fosc. En periodes llargs de fornejat disconnecta el forn 5 o 10 mins abans del temps previst.
Gestio de residus d'aparells electrics i electronics.
El simbol indica que l'aparell no s'had'éliminar utiliserantsels contentidors tradicionals per a residusdomestics.
Porta el teu forn a un centre especial de recollida.
El reciclaltege d'electrodomestics evita
consequenciences negatives per a la salute i el medi
ambient i permet estalviar energia i recursos.
Si vols més informació, posa't en contacte amb les autoritats locals o amb l'establiment on vas comprar el forn.
Taula de cocció
| Cam auverdurespeix i mar | Aliment | Programa i temperatura Temps Posicío | Preescal-fament | Accessoris | |
| vedella1,5 kg | 190°C | 210°C 1 | 50 - 60 min no | ||
| porc1,5 kg | 150°C | 180°C | 85 - 95 min | 2 no | |
| xai1,2 kg | 200°C | 220°C | 40 - 50 min | 2 no | |
| gall d'indi4 kg | 170°C | 190°C | 115 - 125 min | 1 no | |
| pollastre1,25 kg | 210°C | 230°C | 50 - 60 min | 1 no | |
| pebros vermellsescalivats1,25 kg | 190°C | 210°C | 30 - 40 min | 2 no | |
| tomàquetsfarcits4 unit. | 200°C | 220°C | 15 - 19 min | 2 no | |
| lluc rostit1,5 kg | 210°C | 230°C | 7 - 9 min | 2 sí | |
| llagostins alform1 kg | 220°C | 240°C | 4 - 5 min | 4 sí | |
| peixos rostits1 kg | 200°C | 220°C | 13 - 17 min | 2 sí | |
| bacallà al forn1,5 kg | 210°C | 220°C | 7 - 9 min | 2 sí | |
| pizza | 200°C | 220°C | 18 - 22 min | 1 sí | |
| pa | 200°C | 220°C | 18 - 22 min | 2 no | |
| magdalenes | 190°C | 210°C | 15 - 19 min | 2 sí | |
| flam | 130°C | 150°C | 30 - 40 min | 1 no | |
| descongelacióde tot tipusd'alimentos | 75°C | 2 | no | ||
