GEBRUIKSAANWIJZING 6H196A B FAGOR

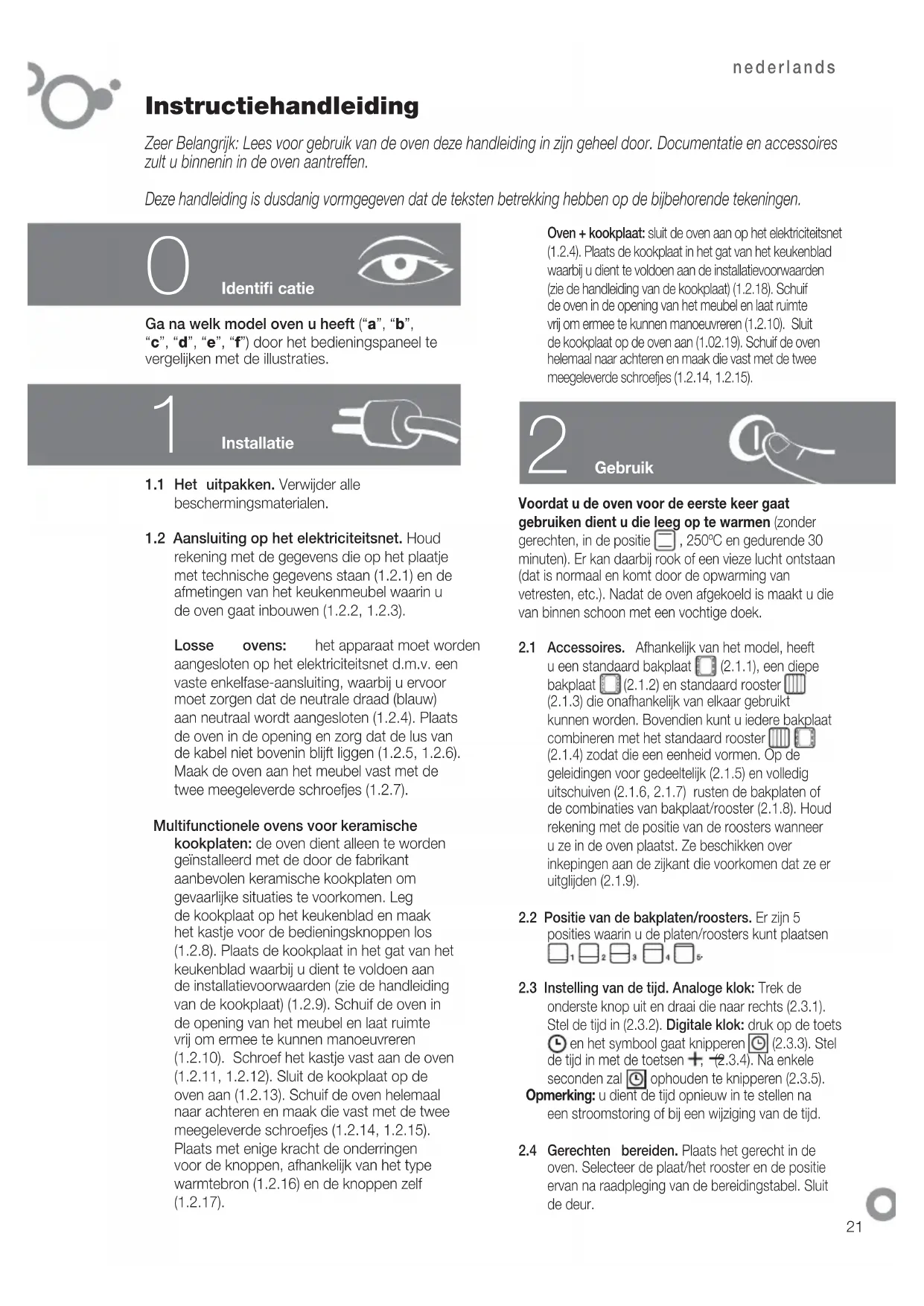

Instructiehandleiding

Zeer Belangrijk: Lees voor gebruik van de oven deze handleiding in zijn geheel door. Documentatie en accessoires

zult u binnenin in de oven aantreffen.

Deze handleiding is dusdanig vormgegeven dat de teksten betrekking hebben op de bijbehorende tekeningen.

Ga na welk model oven u heeft (“a”, “b”,

“c”, “d”, “e”, “f”) door het bedieningspaneel te

vergelijken met de illustraties.

1.1 Het uitpakken. Verwijder alle

beschermingsmaterialen.

1.2 Aansluiting op het elektriciteitsnet. Houd

rekening met de gegevens die op het plaatje

met technische gegevens staan (1.2.1) en de

afmetingen van het keukenmeubel waarin u

de oven gaat inbouwen (1.2.2, 1.2.3).

Losse ovens: het apparaat moet worden

aangesloten op het elektriciteitsnet d.m.v. een

vaste enkelfase-aansluiting, waarbij u ervoor

moet zorgen dat de neutrale draad (blauw)

aan neutraal wordt aangesloten (1.2.4). Plaats

de oven in de opening en zorg dat de lus van

de kabel niet bovenin blijft liggen (1.2.5, 1.2.6).

Maak de oven aan het meubel vast met de

twee meegeleverde schroefjes (1.2.7).

Multifunctionele ovens voor keramische

kookplaten: de oven dient alleen te worden

geïnstalleerd met de door de fabrikant

aanbevolen keramische kookplaten om

gevaarlijke situaties te voorkomen. Leg

de kookplaat op het keukenblad en maak

het kastje voor de bedieningsknoppen los

(1.2.8). Plaats de kookplaat in het gat van het

keukenblad waarbij u dient te voldoen aan

de installatievoorwaarden (zie de handleiding

van de kookplaat) (1.2.9). Schuif de oven in

de opening van het meubel en laat ruimte

vrij om ermee te kunnen manoeuvreren

(1.2.10). Schroef het kastje vast aan de oven

(1.2.11, 1.2.12). Sluit de kookplaat op de

oven aan (1.2.13). Schuif de oven helemaal

naar achteren en maak die vast met de twee

meegeleverde schroefjes (1.2.14, 1.2.15).

Plaats met enige kracht de onderringen

voor de knoppen, afhankelijk van het type

warmtebron (1.2.16) en de knoppen zelf

Oven + kookplaat: sluit de oven aan op het elektriciteitsnet

(1.2.4). Plaats de kookplaat in het gat van het keukenblad

waarbij u dient te voldoen aan de installatievoorwaarden

(zie de handleiding van de kookplaat) (1.2.18). Schuif

de oven in de opening van het meubel en laat ruimte

vrij om ermee te kunnen manoeuvreren (1.2.10). Sluit

de kookplaat op de oven aan (1.02.19). Schuif de oven

helemaal naar achteren en maak die vast met de twee

meegeleverde schroefjes (1.2.14, 1.2.15).

Voordat u de oven voor de eerste keer gaat

gebruiken dient u die leeg op te warmen (zonder

gerechten, in de positie

, 250ºC en gedurende 30

minuten). Er kan daarbij rook of een vieze lucht ontstaan

(dat is normaal en komt door de opwarming van

vetresten, etc.). Nadat de oven afgekoeld is maakt u die

van binnen schoon met een vochtige doek.

2.1 Accessoires. Afhankelijk van het model, heeft

u een standaard bakplaat

(2.1.2) en standaard rooster

(2.1.3) die onafhankelijk van elkaar gebruikt

kunnen worden. Bovendien kunt u iedere bakplaat

combineren met het standaard rooster

(2.1.4) zodat die een eenheid vormen. Op de

geleidingen voor gedeeltelijk (2.1.5) en volledig

uitschuiven (2.1.6, 2.1.7) rusten de bakplaten of

de combinaties van bakplaat/rooster (2.1.8). Houd

rekening met de positie van de roosters wanneer

u ze in de oven plaatst. Ze beschikken over

inkepingen aan de zijkant die voorkomen dat ze er

2.2 Positie van de bakplaten/roosters. Er zijn 5

posities waarin u de platen/roosters kunt plaatsen

2.3 Instelling van de tijd. Analoge klok: Trek de

onderste knop uit en draai die naar rechts (2.3.1).

Stel de tijd in (2.3.2). Digitale klok: druk op de toets

en het symbool gaat knipperen

de tijd in met de toetsen

ophouden te knipperen (2.3.5).

Opmerking: u dient de tijd opnieuw in te stellen na

een stroomstoring of bij een wijziging van de tijd.

2.4 Gerechten bereiden. Plaats het gerecht in de

oven. Selecteer de plaat/het rooster en de positie

ervan na raadpleging van de bereidingstabel. Sluit

2.5 Selecteer de manier van bereiden.

de manier van bereiden afhankelijk van het model

door de keuzeknop te draaien.

Het lampje dat correspondeert met de wijze van

bereiden zal gaan branden.

2.6 Selectie van temperatuur

temperatuur door de keuzeknop te draaien. Het

waarschuwingslampje zal uitgaan wanneer de

geselecteerde temperatuur bereikt is.

2.7 Selectie van de tijdsduur. Timer

de minuten door de keuzeknop te draaien. (2.7.1).

Wanneer u wilt dat de oven functioneert zonder

tijdslimiet, zet die dan op handmatige bediening

Analoge klok: Draai de bovenste knop naar rechts

en selecteer de minuten (2.7.2). Wanneer u wilt dat

de oven zonder tijdslimiet functioneert, zet die dan

op handmatige bediening

en zorg dat het rode

pijltje samenvalt met de tijd die door de wijzers van

de klok wordt aangegeven.

Digitale klok: druk op de toets

(2.7.3). Stel de tijd in met de

, (2.7.4). Na enkele seconden zal

ophouden te knipperen.

2.8 Selectie van de begintijd.

Analoge klok: Nadat u programma en temperatuur

geselecteerd heeft, draait u de bovenste knop in

. Vervolgens trekt u de bovenste knop

uit en draait u die totdat het rode pijltje de begintijd

aangeeft (2.8.1). Selecteer de tijdsduur door de

bovenste knop naar rechts te draaien.

2.9 Selectie van de eindtijd.

Digitale klok: na selectie van programma,

temperatuur en tijdsduur drukt u op de toets

en het symbool gaat knipperen

de tijd in waarop u wilt dat de oven klaar is met de

, (2.9.2). Na enkele seconden zal

ophouden te knipperen (2.7.5).

2.10 Waarschuwingsfunctie.

Analoge klok: Zet de programmaknop in de stand

0 (2.10.1). Draai de bovenste knop naar rechts en

selecteer de minuten (2.10.2). Deze functie werkt

alleen wanneer de oven uit is.

Digitale klok: druk enkele malen op de toets

en het symbool gaat knipperen

de tijdsduur in met de toetsen

ophouden te knipperen.

Deze functie werkt zowel wanneer de oven aan als

2.11 Blokkeerfunctie. Zorgt ervoor dat aanraken door

kinderen geen gevolgen heeft.

Analoge klok: Draai de bovenste knop totdat die

Digitale klok: druk gedurende 3 seconden tegelijk

verschijnen (2.11.2). Om de blokkering op te

heffen herhaalt u deze handeling.

Waarschuwingen voor het gebruik: Na afl oop van

de bereidingstijd zet u de functieknop en de knop

van de temperatuur in de stand 0 en de knop voor

de tijdsinstelling in de positie handmatig

voorzichtig de ovendeur, aangezien er een daarbij

warme lucht vrij kan komen.

3.1 Schoonmaken van bakplaten en roosters. Deze

zijn vaatwasmachinebestendig. Wanneer u ze

met de hand schoonmaakt kunt u een gewoon

schoonmaakmiddel gebruiken. Laat ze een poosje

inweken om het schoonmaken te vergemakkelijken.

3.2 Schoonmaken van de geleidingen aan de zijkant.

Haal de geleidingen er uit (3.2.1, 3.2.2), (3.2.3, 3.2.4)

op de wijze die bij het model hoort. Ze mogen in

de vaatwasmachine. Wanneer u ze met de hand

schoonmaakt kunt u een gewoon schoonmaakmiddel

gebruiken en een sponsje of een borstel.

3.3 Binnenzijde van de oven schoonmaken. Doe het

binnenlicht aan (3.3.1, 3.3.2). Modellen met gladde

wanden: handmatig schoonmaken: Maak de matig

warme oven schoon met een doekje bevochtigd met

warm water en azijn. Modellen met ruwe wanden:

zelfreinigend. Bereidingsfunctie

gedurende 30-60 minuten).

3.4 Schoonmaken van de bovenzijde. Wanneer de

grill neergeklapt kan worden (3.4.1, 3.4.2), haalt u

daar een met warm water en azijn bevochtigd doekje

3.5 Buitenzijde van de oven schoonmaken. Gebruik

neutrale producten en maak de buitenzijde goed

droog met een zachte doek..

Waarschuwingen bij schoonmaken: 1. Vergewis u ervan

dat de oven uit is. 2. Gebruik nooit een stoomreiniger.nederlands

Een aantal probleemgevallen kunt u zelf oplossen.

4.1 Hij functioneert niet. Controleer of de oven

aangesloten is en/of de keuzeknop van de

tijd niet op 0 staat.

4.2 Tijdens de bereiding komt er rook uit.

Verlaag de temperatuur en/of maak de oven

4.3 Hij maakt lawaai na de bereiding. Dat is

normaal, de ventilator blijft draaien totdat de

temperatuur binnen en buiten lager is.

De modellen met een digitaal scherm hebben

een diagnosesysteem die problemen opspoort en

daar melding van maakt. U kunt die afl ezen van

4.4 Hij functioneert niet.

keuzeknop van de functies op 0 en stel de

4.5 Hij functioneert niet.

heeft een aantal uren gefunctioneerd en om

redenen van veiligheid is die automatisch

uitgeschakeld. Zet de keuzeknop van de

functies op 0 en stel de tijd in (punt 2.3).

4.6 Hij functioneert niet.

de keuzeknop van de functies op 0 en

deblokkeer de oven (punt 2.11).

4.7 Hij functioneert. knippert. Druk op een

• Voer geen reparatiehandelingen uit aan

de oven, bel naar de technische dienst.

Bij het ontwerp van de oven heeft men

rekening gehouden met de bescherming van

Respecteer het milieu. Verwarm de oven alleen

voor wanneer dat nodig is (raadpleeg de tabel).

Gebruik bij voorkeur alleen bakvormen met een

donkere kleur. Bij lange bereidingstijden schakelt

u de oven 5 of 10 minuten voor het einde uit.

Behandeling van elektrisch en elektronisch afval.

geeft aan dat het apparaat

niet dient te worden weggegooid in een gewone

container voor huishoudelijk afval.

Breng uw oven naar een speciaal inzamelpunt.

Door het recycleren van huishoudelijke apparaten

worden negatieve gevolgen voor gezondheid en

milieu voorkomen en bespaart u energie en geld.

Voor meer informatie neemt u contact op met de

plaatselijke autoriteiten of met de winkel waar u

de oven heeft gekocht.

• De installatie van de oven dient te worden

uitgevoerd door een geautoriseerd installateur

met inachtneming van de instructies en de

schema’s van de fabrikant.

• De elektrische installatie dient geschikt

te zijn voor het maximale vermogen dat

staat aangegeven op het productplaatje

en het stopcontact dient te zijn geaard in

overeenstemming met de desbetreffende

Het stroomnet dat de oven voedt dient te zijn

voorzien van een omnipolaire schakelaar met een

afstand tussen de contacten van ten minste 3 mm.

• Wanneer de voedingskabel beschadigd is

moet deze, om gevaar te voorkomen, worden

vervangen door de afdeling after-sales of door

• Vergewis u ervan dat het apparaat uitgeschakeld

is voordat u het lampje vervangt om eventuele

stroomschokken te voorkomen.

• Gebruik voor het schoonmaken van de deur

geen schuurmiddelen of harde metalen sponsjes,

aangezien die krassen kunnen maken op het

oppervlak en de glasplaat kunnen doen breken.

• Laat kleine kinderen niet in de buurt van de

oven komen. Tijdens het functioneren worden

sommige gewoon toegankelijke onderdelen

• Zorg ervoor dat u de verwarmingselementen in

de oven niet aanraakt.

Dit apparaat is niet bedoeld voor het gebruik

door personen (inclusief kinderen) met

verminderde lichamelijke, sensorische of

geestelijke capaciteiten of personen zonder

ervaring met of kennis van het apparaat, tenzij

zij begeleid worden bij of geïnstrueerd zijn over

het gebruik van het apparaat door een persoon

die verantwoordelijk is voor hun veiligheid.

Gebruik door kinderen dient onder toezicht te

gebeuren om te voorkomen dat ze met het

apparaat spelen.nederlands

Programma en temperatuur Tijd Positie
