Тип продукт	Декоративен аспиратор
Марка	Beko
Модел	BHCB91632X
Размери (Ш x Д x В мин-макс)	898 x 380 x 641-1023 mm
Нетно тегло	Около 15 кг
Електрическо захранване	220-240 V ~ 50 Hz
Мощност на двигателя	210 W
Мощност на осветлението	2 x 3 W (LED)
Максимален дебит	616 m³/h (скорост 3)
Брой скорости	3
Тип управление	Бутони
Диаметър на въздухоотвода	120 / 150 mm
Мазнинен филтър	Алуминий, може да се мие в съдомиялна
Въгленов филтър	Смяна на всеки 3 месеца (не се пере)
Минимално разстояние от готварската повърхност	65 cm
Клас на изолация	Клас I
Защита от обратен въздух	Предоставена възвратна клапа
Тип крушка	LED спот GZ10, 3 W
Функции	Осветление, 3 скорости, рециклиране или отвеждане
Поддръжка	Мазнинен филтър месечно, въгленов филтър тримесечно
Безопасност	Спиране на двигателя при липсващ филтър, термична защита

Често задавани въпроси - BHCB91632X BEKO

Как да почистя алуминиевия мазнинен филтър?

Мазниненият филтър се отстранява, като натиснете ключалката напред и издърпате надолу. Измийте го с течен препарат или в съдомиялна. Почиствайте го поне веднъж месечно, за да избегнете риска от пожар.

Кога и как да сменя въгленовия филтър?

Въгленовият филтър трябва да се сменя на всеки 3 месеца (или по-често при интензивна употреба). Отстранете мазнинния филтър, поставете въгленовия филтър в корпуса, натиснете езичетата, за да го фиксирате, след което поставете отново мазнинния филтър. Никога не перете въгленовия филтър.

Какво е минималното разстояние между аспиратора и готварската повърхност?

Минималното разстояние е 65 cm между повърхността за поставяне на съдовете и най-ниската част на аспиратора. За газови котлони измервайте от решетката; за електрически – от стъклената повърхност.

Как да сменя LED крушката?

LED крушката е спот 3W с основа GZ10. Натиснете основата надолу отзад, завъртете обратно на часовниковата стрелка и я извадете. Инсталирайте новата, като процедирате в обратен ред. Изключете уреда преди всяка манипулация.

Какво да направя, ако аспираторът не работи?

Първо проверете предпазителя и електрическото свързване (напрежение 220-240 V). Уверете се, че контактът е захранен и аспираторът е включен. Ако проблемът продължава, се свържете с оторизирания сервиз.

Може ли аспираторът да работи в режим рециклиране?

Да, ако не можете да отвеждате въздуха навън, аспираторът може да работи в режим рециклиране. Използвайте тогава активен въгленов филтър (продава се отделно), който филтрира въздуха, преди да го върне в помещението.

Как да монтирам аспиратора на стената?

Пробийте отвори според предоставения шаблон, използвайте подходящи за стената дюбели и винтове (тухла, бетон и др.). Закрепете монтажната плоча, окачете аспиратора, след което затегнете винтовете. За крехки стени използвайте подходящи дюбели. Монтажът трябва да се извърши от професионалист, ако е необходимо.

Как да намаля консумацията на енергия?

Използвайте ниските скорости (1-2) при нормални условия и високата скорост (3) само при силни миризми или пари. Изключвайте осветлението, когато не ви трябва. Почиствайте редовно филтрите, за да поддържате добра ефективност.

Мога ли да използвам аспиратора без мазнинен филтър?

Не, никога не използвайте аспиратора без мазнинен филтър. Това увеличава риска от пожар и може да повреди двигателя. Филтърът задържа мастните частици и винаги трябва да е на място.

Откъде мога да купя резервни части (филтри, крушки)?

Филтрите и крушките са налични в оторизираните сервизи на Beko или на сайтовете за резервни части. Използвайте само оригинални части или препоръчани от производителя.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BHCB91632X BEKO

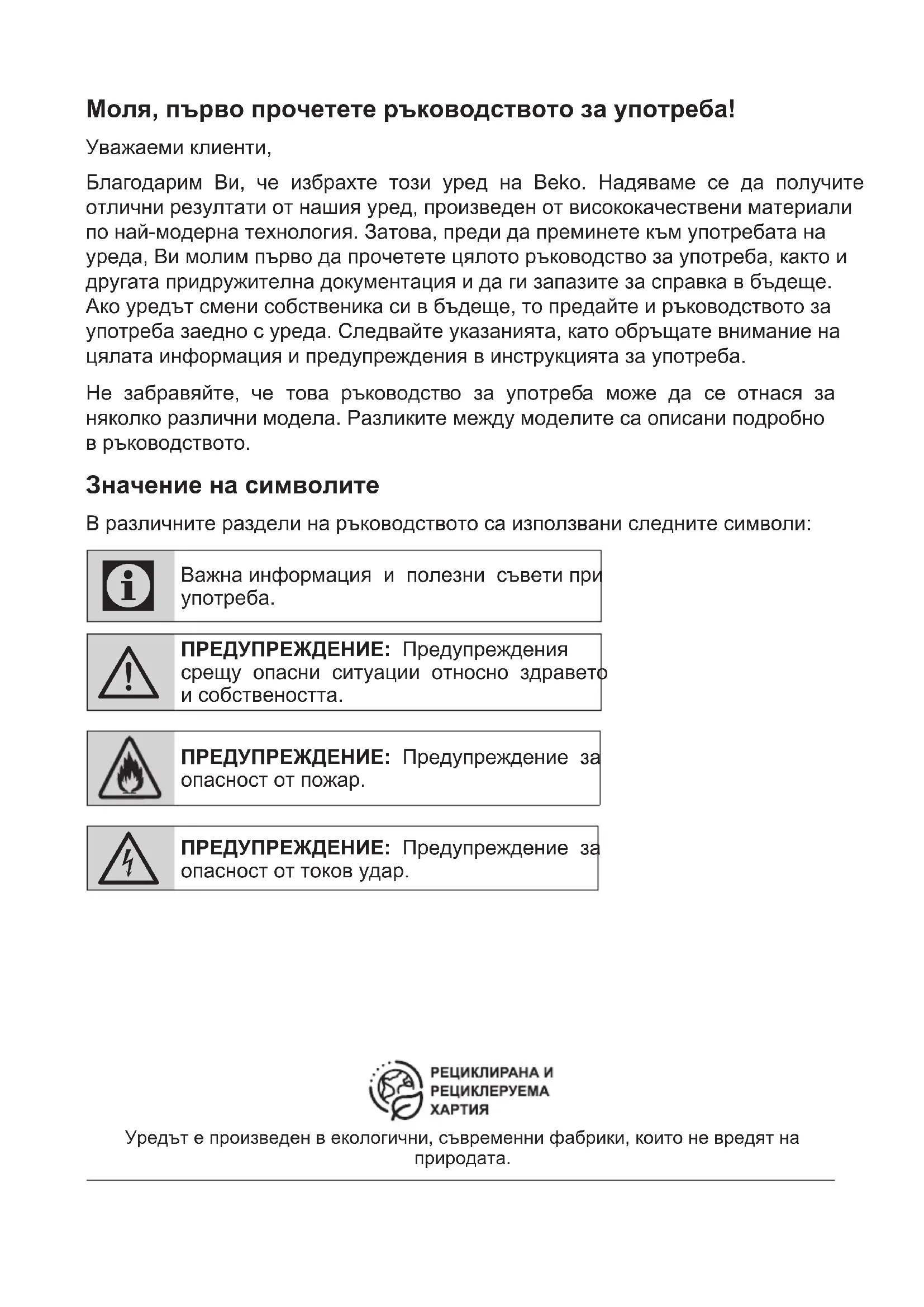

Моля, първо прочетете ръководството за употреба!

Уважаеми клиенти,

Благодарим Ви, че избрахте този уред на Beko. Надяваме се да получите отлични резултати от нашия уред, произведен от висококачествени материали по най-модерна технология. Затова, преди да преминете към употребата на уреда, Ви молим първо да прочетете цялото ръководство за употреба, както и другата придружителна документация и да ги запазите за справка в бъдеще. Ако уредът смени собственика си в бъдеще, то предайте и ръководството за употреба заедно с уреда. Следвайте указанията, като обръщате внимание на цялата информация и предупреждения в инструкцията за употреба.

Не забравяйте, че това ръководство за употреба може да се отнася за няколко различни модела. Разликите между моделите са описани подробно в ръководството.

В различните раздели на ръководството са използвани следните символи:

Важна информация и полезни съвети при употреба.

ПРЕДУПРЕЖДЕНИЕ: Предупреждения срещу опасни ситуации относно здравето и собствеността.

Важни инструкции за безопасност и опазване на околната среда

1.1 Обща безопасност

Важни инструкции за безопасност Прочетете внимателно и ги запазете за бъдеща справка Този раздел съдържа инструкции за безопасност, които ще ви помогнат да се защитите от риск от пожар, електрически удар, излагане на утечка от микровълнова енергия; нараняване или по-вреди на собствеността. Неспазването на инструкциите прави всяка гаранция невалидна.

- Продуктите Веко съответстват на приложимите стандарти за безопасност; ето защо, в случай на повреда по уреда или захранващия кабел, той трябва да бъде ремонтиран или сменен от дилър, сервизен център или специалист и оторизиран сервис с цел избягване

на всякакви опасности. Погрешен или неквалифициран ремонт може да доведе до опасност и риск за потребителя.

- Уредът е предназначен за битова употреба и подобни приложения като:

– Кухненски зони за пер- сонала в магазини, офиси и други работни среди;
– Фермерски къщи
– От клиенти в хотели и други видове жи-лищни среди,
– Места за нощувка със закуска.

- Използвайте уреда само по предназначение, както е описано в това ръководство.

- Производителят не носи отговорност за повреди в резултат на неправилен монтаж или неправилна употреба на продукта.

• Този уред може да бъде използван от деца над

1 Важни инструкции за безопасност и опазване на околната среда

8 години и лица с ограничени физически, сензорни или умствени способности или такива, без необходимия опит и познания, ако същите са надзиравани или инструктирани относно употребата на уреда по безопасен начин и са наясно със свързаните рискове.

- На децата не трябва да се позволява да играят с уреда. Почистването и поддръжката на уреда не трябва да се извърш-ват от деца без надзора на възрастен.

- Минималното разстояние между носещата повърхност за готварските съдове на котлоните и долната част на Вашия продукт трябва да бъде най-малко 65 см.

- Ако инструкциите за монтаж на газовия кот-лон посочват по-голямо разстояние, това трябва

да бъде взето под внимание.

• Проверете дали данните за вашето местно електрозахранване отговарят на информацията върху табелката с данни.
• Никога не използвайте уреда, ако захранващият кабел или самия уред е повреден.
  •За да избегнете риска от повреда на захранващия кабел, внимавайте да не го притискате, огъвате или търкате в остри ръбове. Дръжте захранващия кабел далеч от нагорещени повърхности и открит пламък.
• Използвайте уреда само със заземени контакти.

ПРЕДУПРЕЖДЕНИЕ: Не свързвайте уреда към електрическата мрежа докато монтажът не е на- пълно приключил.

- Разположете уреда по такъв начин, че щепсе-

1 Важни инструкции за безопасност и опазване на околната среда

лът винаги да е достъпен.

- Не пипайте лампите ако са работили дълго време. Тъй като са горещи, могат да Ви изгорят ръцете.

- Следвайте наредбите, определени от компетентните органи относно освобождаването на отработения въздух (това предупреждение не се прилага при употреба без вентилационна тръба).

• Работете с Вашия уред след като поставите тенджера, тиган и т.н. на котлона. В противен случай, топлината може да предизвика деформиране на някои части на Вашия продукт.

- Изключете котлона преди да отстраните тенджерата, тигана и т.н. от него.

- Не оставяйте гореща мазнина на котлона. Тигани с гореща мазнина могат да предизвикат самозапалване.

- Внимавайте с Вашите пердета и покривки, тъй като мазнината може да се възпламени докато приготвяте храна като пържени картофи.

• Филтърът за мазнини трябва да бъде подменян поне веднъж месечно. Филтърът с активен въглен трябва да бъде подменян поне един път на 3 месеца.

- Продуктът трябва да се почиства според инструкциите в ръководството за употреба. Ако почистването не е извършено според инструкциите в ръководството за употреба, може да съществува риск от пожар.

- Не използвайте нео- гнеупорни филтърни

1 Важни инструкции за безопасност и опазване на околната среда

материали вместо на- стоящия филтър.

- Използвайте само оригинални части или такива, препоръчани от производителя.

- Не работете с продукта без филтъра и не отстранявайте филтрите, докато продуктът работи.

• В случай на поява на някакъв пламък, пре- къснете захранването на Вашия продукт и на другите готварски уреди.

• В случай на поява на ня-какъв пламък, покрийте пламъка и никога не из-ползвайте вода, за да го загасите.

- Изключвайте уреда преди всяко почистване и когато не го използвате.

- Отрицателното налягане в околната среда не трябва да превишава 4 Па (4 x 10 бара) докато

абсорбаторът за електрически котлон и други уреди работят заедно, захранвани от друг вид енергия, освен електричество.

• В околната среда, където се използва абсорбатора, отработеният въздух от устройства, захранвани с газ или течно гориво, като например стайна печка, трябва да бъде напълно изолиран или устройството да бъде от херметически изолиран вид.

• Когато свързвате към вентилацията, използвайте тръби с диаметър 120 или 150 мм. Тръбната връзка трябва да бъде възможно найкъса и да има възможно най-малък брой чупки.

Има опасност от задушаване! Дръжте опаковъчните материали далеч от достъпа на деца.

1 Важни инструкции за безопасност и опазване на околната среда

ВНИМАНИЕ: Достъпните части могат да се нагоре- щят ако се използват за- едно с уред за готвене.

• Изходът на продукта не трябва да е свързан с въздухопроводи, в които се извежда друг дим.
  • Вентиляцията в стаята трябва да бъде оскъдна, когато абсорбаторът за електрически котлон се използва едновременно с устройства, работещи на газ или други горива (това би могло да не се прилага за уреди, които само освобождават въз- духа обратно в стаята).

- Поставените върху продукта предмети може да паднат. Не поставяйте никакви предмети върху уреда.

• Не оставяйте висок пла- мък да гори под абсор- батора когато е включен
• Съдовете в които се пържи с много мазнина трябва да бъдат постоянно следени при употреба: прегрялото олио може да се възпламени.

1.2 Съответствие с директивата WEEE и Изхвърляне на отпадъчните продукти:

Уредът съответства на европейската директива WEEE. (2012/19/EU). Този продукт притежава класификационен символ за отпадъчно електрическо и електронно оборудване (WEEE).

Този символ указва, че продуктът не бива да се изхвърля с други битови отпадъци в края на експлоатационния си живот. Използваното устрой-

ство трябва да бъде върнато в офи- циален пункт за събиране и рецикли- ране на електрически и електронни устройства. За да откриете тези pun- ктове за събиране, моля обърнете се към местния орган или търговецът, от който е закупен продуктът. Всяко до- макинство играе важна роля във въз- становяването и рециклирането на стар уред. Правилното изхвърляне на използвани уреди спомага за предо- твратяването на потенциални нега-

1 Важни инструкции за безопасност и опазване на околната среда

тивни последици върху околната сре- да и човешкото здраве.

1.3 Съответствие с Директива RoHS

Закупеният от вас продукт съответства на европейската директива RoHS (2011/65/EU). Не съдържа вредни и забранени материали. Директива.

1.4 Информация за опаковката

Опаковъчните материали на продукта са. са произведени от рециклируеми материали в съответствие с нашите

Национални наредби за околната среда. Не изхвърляйте опаковъчните материали заедно с. битовите и други отпадъци. Отнесете ги в пунктове за събiranе на опаковъчни материали, посочени от местните власти.

2 Общ външен вид

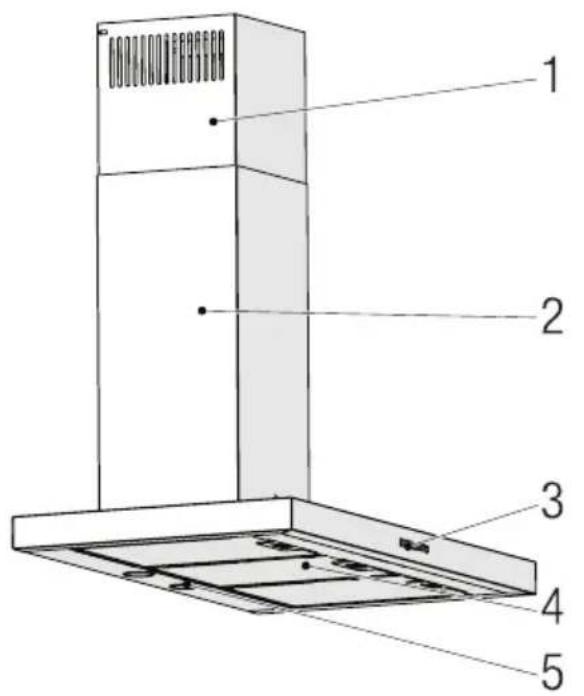

2.1 Преглед

1. Вътрешна тръба
2. Външен димоотвод
3. Панел за управление
4. Контролен Монтаж
5. Осветление за готвене

2.2 Технически данни

Модел	ВНСВ 91632 X
Захранващо напрежение	220-240V ~ 50 Hz
Мощност на лампата	2 x 3 W
Мощност на двигателя	210 W
Дебит – 3. Ниво	616 m^3/h
Клас на изолация на електродвигателя	Клас F
Клас на изолация	Клас I

3 Функциониране на Уреда

1 ABCD
КЛЮЧ ФУНКЦИЯ
A : 1. Поетапен Бутон	Работи с уреда на1-ва скорост. Когатонатиснете отново тозибутон, за да изключитеuredа, етапът наскоростта на екрана сеизключва.
В : 2. Поетапен Бутон	Работи с уреда на2-ра скорост. Когатонатиснете отново тозибутон, за да изключитеuredа, етапът наскоростта на екрана сеизключва.
С : Бутон 3-тиЕтап	Работи с уреда на3-та скорост. Когатонатиснете отново тозибутон, за да изключитеuredа, етапът наскоростта на екрана сеизключва.
D : СветлинаВкл. / Изкл.	Можете да осветитезоната за готвене, катонатиснете този бутон.- Натиснете този бутонотново, за да включитеи изключите лампата.

3.2 Енергоефективна Работа в Условията на Икономия Употреба

• Когато използвате ваши уред, регулирайте настройките на скоростта според силата на изпарения и миризма, за да спестите енергия.
• Използвайте ниски скорости (1-2) при нормални условия и високи скорости (3) за интензивна миризма и

пара.

• Лампите на аспиратора са поставени за осветяване на зоната за готвене.
• Използването им за осветление на околната среда ще доведе до не-нужни разходи на енергия и недостатъчно осветление.

3.3 Инструкции за експлоатация

• Вашият уред съдържа мотор с различни скорости.
• За по-добри показатели препоръч- ваме да използвате ниски скорости при нормални условия и високи ско- рости в случаи на силни миризми и интензивни пари.
• Можете да стартирате вашия уред, като натиснете бутона за настройка на желаната скорост. (А, В, С)
• Можете да осветите зоната за готвене, като натиснете лампата (D)

3.4 Подмяна на Лампата

Направете електрическите връзки на уреда. Вашият уред използва 3W точкова LED лампа. За да смените халогенните лампи, натиснете надолу държача на лампата отзад, завъртете го малко по посока обратна на

3 Функциониране на Уреда

часовниковата стрелка и го извадете надолу. Приложете горната процес обратен ред, за да инсталирате нови лампи.

Крушка
Мощност на Крушката	3 W
Държач / Фасунга	GZ 10
Напрежение на Крушката	220 - 240 V
Размер 53 x 50 мм
ILCOS Код DR/F3-22	0-240-GZ10-50-53
Светлинен поток 26	0 lm
Корелирана цветна температура	3000 K

Този продукт съдържа източник на светлина с клас на енергийна ефективност "F".

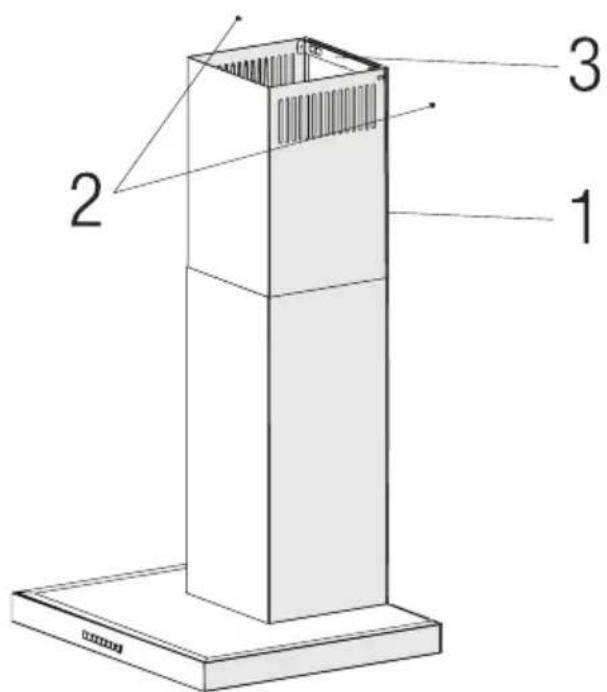

3.5 Управление чрез Димоотводна Връзка

извлича през димоотвода, който се закрепва към свързва- щата глава на аспира- тора.

- Диаметърът на димоотвода трябва да е същият като свързвящото ядро. При хоризонтални настройки тръбата трябва да има лек наклон нагоре (около 10 °), така че въ воздухът да излиза лесно от помещението.

3.6 Управление без в Димоотводна Връзка

се филтрира през въглеродния фил- тър и се рециркулира в помещението. Въгле- родният филтър се из-

ползва, когато е невъзможно да се използва димоотвод в къщата.

• При употреба без димоотвод из- вадете капаците от димоотводния адаптер.
• Извадете масления филтър. За да инсталирате въглеродния филтър, поставете филтъра върху разделите, като го центрирате върху пластмасовото парче от двете страни на тялото на вентилатора, затегнете го, като завъртите надясно или наляво.
• Сменете алуминиевия маслен филтър.

4 Почистване и поддръжка

Преди почистване и под- дръжка изключете продук- та от контакта или го из- ключете от копчето.

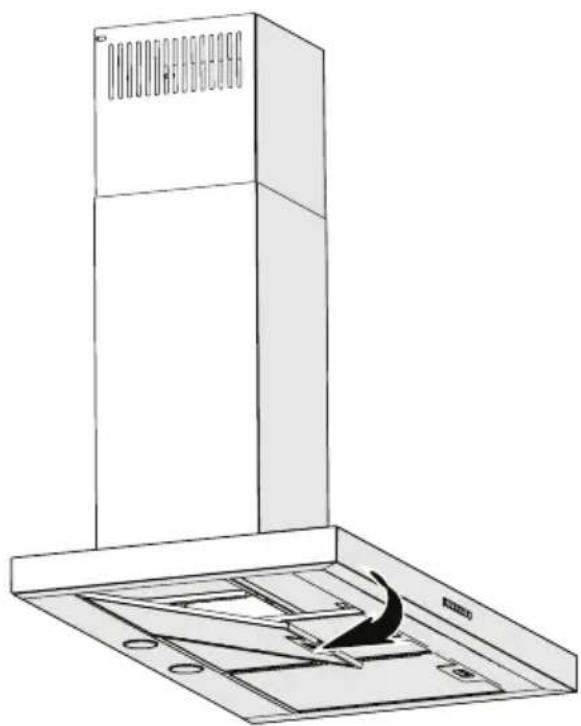

4.1 Почистване на Алуминиеви Маслени Филтри

Алуминиевият маслен филтър се из- ползва за задържане на маслените частици във въздуха. Алуминиевите филтри могат да променят цвета си след многократно почистване. Това е нормално и не е нужно да сменяте филтрите си.

• Избутайте ключалката на алумини- евия филтър напред.
• След това го издърпайте леко надолу и го издърпайте. В противен случай можете да огънете филтъра. Измийте и изплакнете алумниевите маслени филтри с течен препарат и заменете алумниевите маслени филтри в техните гнезда,

като извършите посочените по-горе стъпки в обратен ред. Тези алуминиеви маслени филтри се използват за задържане на маслените частици във въздуха.

Можете също да измивате алуминиевите маслени филтри в пералнята.

ВНИМАНИЕ: В случай на нормална употреба, по- чиствайте алуминиевите маслени филтри веднъж месечно.

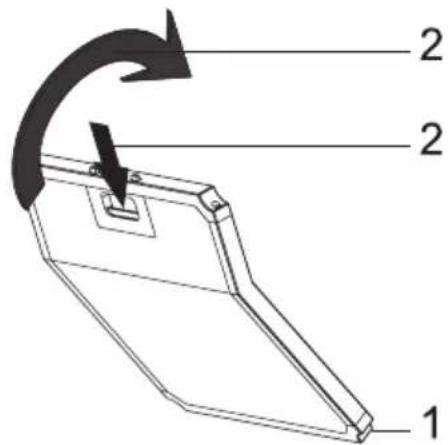

4.2 Подмяна на Въглеродни Филтри

1 2 2

• Купуваният от вас уред е подходящ за използване с въглеродни филтри.
• Извадете алуминиевите маслени филтри.
• Поставете долната част на въглеродния филтър в шкафа на двигателя.
• Натиснете ушенцето на въглеродния филтър и го бутнете напред, уверете се, че ушенцата на въглеродния филтър са се фиксирали и блокирали.

4 Почистване и поддръжка

• Карбоновият филтър никога не трябва да се мие.
• Сменяйте въглеродните филтри веднъж на всеки 3 месеца.
• Можете да закупите въглеродния филтър от оторизирани търговци.

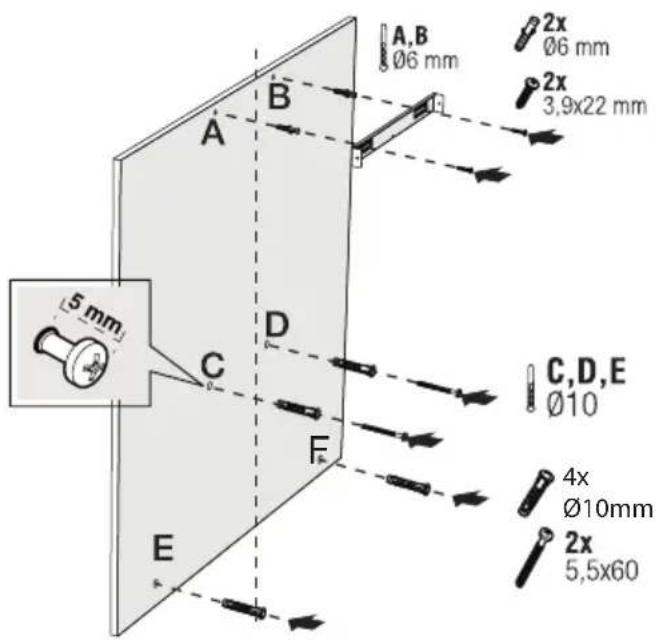

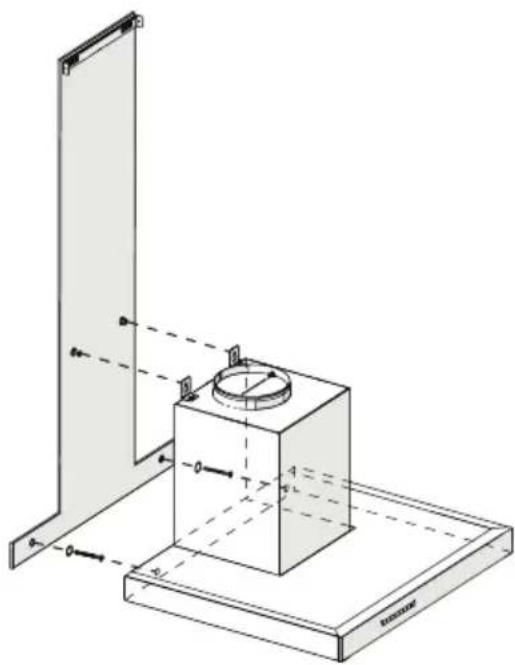

5 Монтиране на Уреда

ВНИМАНИЕ: Преди да за- почнете монтажа, прочете те информацията за безо- пасност в Ръководството за потребителя.

ВНИМАНИЕ: Ако не извършите монтажа с винтове и стабилизатори в съответствие с тези инструкции, това може да доведе до токов удар.

За монтажа на аспиратора се свържете с най-близкия оторизиран сервис.

Отговорност на клиента е да подготви местоположението и електрическата инсталация на аспиратора.

• Преди монтажа трябва да се вземе предвид разстоянието между печката и аспиратора. Това разстояние трябва да бъде 65 см.
• При газови печки, разстоянието трябва да бъде измерено от повърхността на решетката,
• И от повърхността на стъклото за електрически печки.

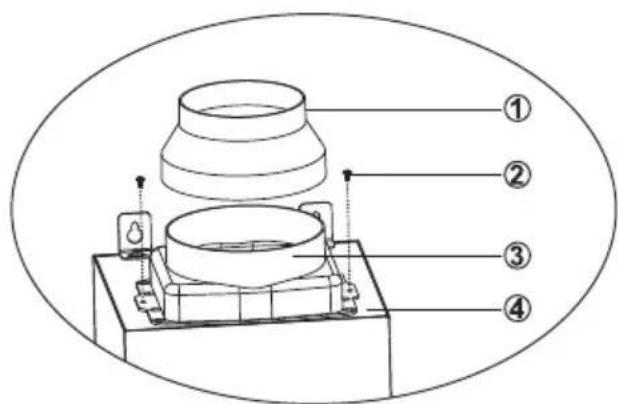

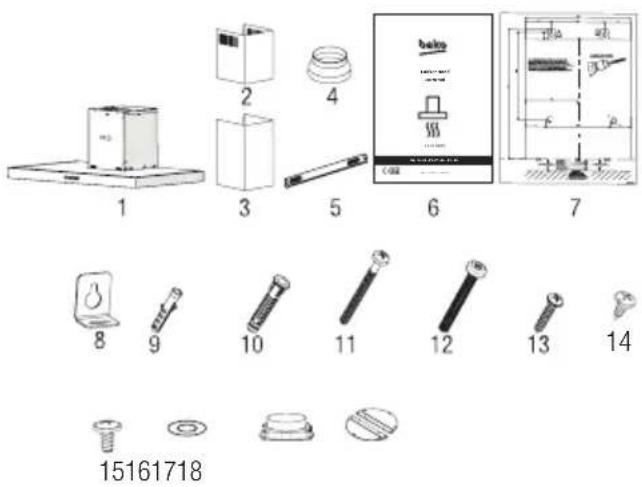

5.2 Монтажни Аксесоари

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15161718

1. Продукт
2. Вътрешна тръба
3. Външен димоотвод
4. ∅150/120mm Адаптер за Димоотвод
5. Свързваща планка за тръбата
6. Ръководство на потребителя
7. Тип на сглобката
8. 2x Окачващи Плочи
9. 2x ∅6 мм Пластмасов Дюбел
10. 4x ∅10 мм Пластмасов Дюбел
11. 4x 5,5x60 Винт за Стенен Монтаж
12. 2x M5x35 Винт за Свързване на Плочата
13. 2x 3,9x22 винт за свързващата планка на тръбата
14. 2x 3.5x9.5 Винт за за свързваща табела към комина
15. 2x 3,5X9,5 Сляп винт
16. 2x M4 Шайба
17. Пластмасов адаптер (от квадрат до кръг)
18. Възвратен клапан

Информацията, необходима, за да се направи местоположението подходящо за монтиране на аспиратора, е да-дена по-долу.

5 Монтиране на Уреда

5.3 Монтаж на стена

Стената трябва да е равна, права да има достатъчна носеща способност.

Дълбочината на пробитите отвори трябва да съответства на дължината на болтовете.

Предоставените болтове и дюбели са подходящи за тухлени стени. За други строителни материали (напр. Гипсокартон, плоча, порест бетон) трябва да се използват подходящи фиксиращи дюбели и гайки.

A,B Ø6 mm 2x Ø6 mm 2x 3,9x22 mm 5 mm A B C,D,E Ø10 4x Ø10mm 2x 5,5x60 E

(Фигура 1)

ВНИМАНИЕ: Преди пробиване се уверете, че няма токови, газови или водопроводни тръби в не-посредствена близост до местата на пробиване.

Начертайте линия на средно местоположение от тавана перпендикулярно на долния ръб на аспиратора.

Фиксирайте схемата за монтаж на стената. За точки А и В вземете за ориентир максимальните размери на аспиратора, а точките за пробиване А и В, които сте маркирали с бормашина ∅6 мм, и поставете ∅6мм пластмасови тапи за стена. Закрепете димоотводната плоча към стената с 2 винта 3,9x22 (Фигура 2).

За да закрепите корпуса на аспиратора, пробийте точките C, D, E,F зададени в шаблона за монтаж, с бор-машина ∅10 мм и поставете пласт-масови дюбели ∅10 мм в тези точки (Фигура 2).

Закрепете 2 части от 5.5x60 винт за окачване към точки C и D с хлабина 5 мм между главата на винта и стената (Фигура 2).

Монтирайте две части висящи плочи към тялото на аспиратора с монтажни винтове M5x35 (Фигура 2).

5 Монтиране на Уреда

Задръжте аспиратора и го поставете върху монтажните винтове на стената и затегнете винтовете (Фигура 3).

Монтирайте шайби М4 на винтовете за окачване 5.5x60. Закрепете аспиратора с винт 5.5x60 към стената през монтажния отвор от вътрешната страна на уреда (Фигура 3).

5.4 Свързване към Димоотвода

Ако използвате пластмасовия адаптер за димоотвод ∅ 120/150 мм, свържете единия край на тръбата към този адаптер, ако няма да го използвате, към директния изход на продукта. Свържете другия край на тръбата към вашия димоотвод. Проверете дали тези две връзки са достатъчно стегнати, за да не излязат, когато уредът работи с пълна мощност. Проверете дали клапите в димоотвода работят, когато са затегнати

със скоби. Свържете димоотводния канал извън адаптера (Фигура 5/а).

Ако свързващият канал е монтиран вътре в адаптера, не трябва да се изсмуква въздух, тъй като димоотводът, който предотвратява връщането на въздуха, ще остане затворен (Фигура 5/b). Дължината на тръбната връзка, както и броят на тръбите трябва да бъде възможно най-малък.

A : Димоотводна изходна тръба

В : Възвратни клапи

Вентилите са затворени, тогава уредът не работи и предотвратява навлизането на външна миризма и прах.

5 Монтиране на Уреда

5.5 Монтаж на Аспиратора към Димоотвода

Направете електрическата връзка на аспиратора, преди да започнете инсталирането на димоотвода.

Плъзнете димоотводните плочи около тялото.

Инсталирайте димоотвода към табелата за закрепване на димоотвода, която е закрепена към стената от горните й външни ръбове (Фигура 7).

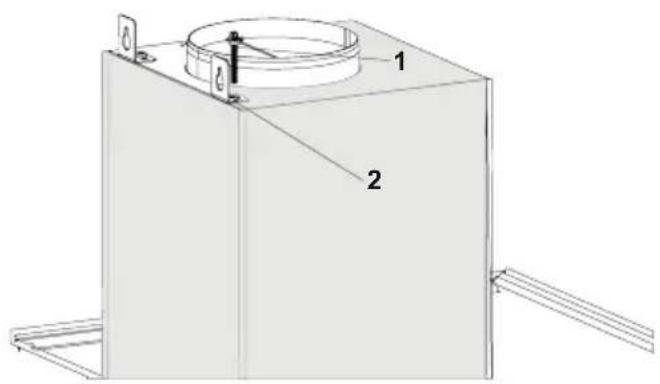

1. Вътрешна тръба
2. 3.5×9.5 Винт
3. Свързваща планка за тръбата

6

Отстраняване на неизправности

Отстраняване на неизправности	Първопричина Помощ
Уредът не работи.	Проверете предпазителите си. Възможно е предпазителят да бъде раздут, прегледайте и го възстановете.
Уредът не работи.	Проверете електрическата връзка.	Главното напрежение трябва да бъде между 220 и 240 V.
Уредът не работи.	Проверете електрическата връзка.	Проверете дали работи друг уред във вашата кухня.
Осветлението не работи.	Проверете електрическата връзка.	Главното напрежение трябва да бъде между 220 и 240 V.
Осветлението не работи.	Проверете превключвателя на лампата.	Ключът на лампата трябва да е в позиция “оп” (вкл.).
Осветлението не работи.	Проверете лампите. Лампите на уреда трябва да светят.
Входът на въздуха на уреда е недостатъчен.	Проверете алуминиевия филтър.	При нормални работни условия алуминиевият маслен филтър се почиства поне веднъж месечно.
Входът на въздуха на уреда е недостатъчен.	Проверете въздуха към димоотвода.	Димоотводът трябва да бъде във "включено" положение.
Входът на въздуха на уреда е недостатъчен.	Проверете въглеродния филтър.	При продукти, които работят с въглеродни филтри, въглеродният филтър трябва да се подменя веднъж на всеки 3 месеца при нормални условия на работа.

е изделия в случаях:
