Type de produit	Hotte décorative
Marque	Beko
Modèle	BHCB91632X
Dimensions (L x P x H min-max)	898 x 380 x 641-1023 mm
Poids net	Environ 15 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance moteur	210 W
Puissance d'éclairage	2 x 3 W (LED)
Débit maximal	616 m³/h (vitesse 3)
Nombre de vitesses	3
Type de commande	Boutons poussoirs
Diamètre de sortie d'air	120 / 150 mm
Filtre à graisse	Aluminium, lavable au lave-vaisselle
Filtre à charbon	Remplacement tous les 3 mois (non lavable)
Distance minimale de la table de cuisson	65 cm
Classe d'isolation	Classe I
Protection contre les retours d'air	Clapet anti-retour fourni
Type d'ampoule	LED spot GZ10, 3 W
Fonctions	Éclairage, 3 vitesses, recyclage ou extraction
Entretien	Filtre à graisse mensuel, filtre à charbon trimestriel
Sécurité	Arrêt moteur si filtre manquant, protection thermique

FOIRE AUX QUESTIONS - BHCB91632X BEKO

Comment nettoyer le filtre à graisse en aluminium ?

Le filtre à graisse se retire en poussant le verrou vers l'avant et en tirant vers le bas. Lavez-le avec un détergent liquide ou au lave-vaisselle. Nettoyez-le au moins une fois par mois pour éviter les risques d'incendie.

Quand remplacer le filtre à charbon et comment ?

Le filtre à charbon doit être remplacé tous les 3 mois (ou plus souvent en cas d'utilisation intensive). Retirez le filtre à graisse, placez le filtre à charbon dans le boîtier, appuyez sur les languettes pour le bloquer, puis remettez le filtre à graisse. Ne lavez jamais le filtre à charbon.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 65 cm entre la surface d'appui des récipients et la partie la plus basse de la hotte. Pour les cuisinières à gaz, mesurer depuis la grille ; pour les électriques, depuis la surface vitrée.

Comment remplacer l'ampoule LED ?

L'ampoule LED est un spot 3W avec support GZ10. Poussez le support vers le bas par l'arrière, tournez dans le sens inverse des aiguilles d'une montre, puis retirez-la. Installez la nouvelle en procédant dans l'ordre inverse. Débranchez l'appareil avant toute manipulation.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord le fusible et le branchement électrique (tension 220-240 V). Assurez-vous que la prise est alimentée et que la hotte est bien allumée. Si le problème persiste, contactez le service après-vente agréé.

La hotte peut-elle fonctionner en recyclage ?

Oui, si vous ne pouvez pas évacuer l'air à l'extérieur, la hotte peut fonctionner en mode recyclage. Utilisez alors un filtre à charbon actif (vendu séparément) qui filtre l'air avant de le renvoyer dans la pièce.

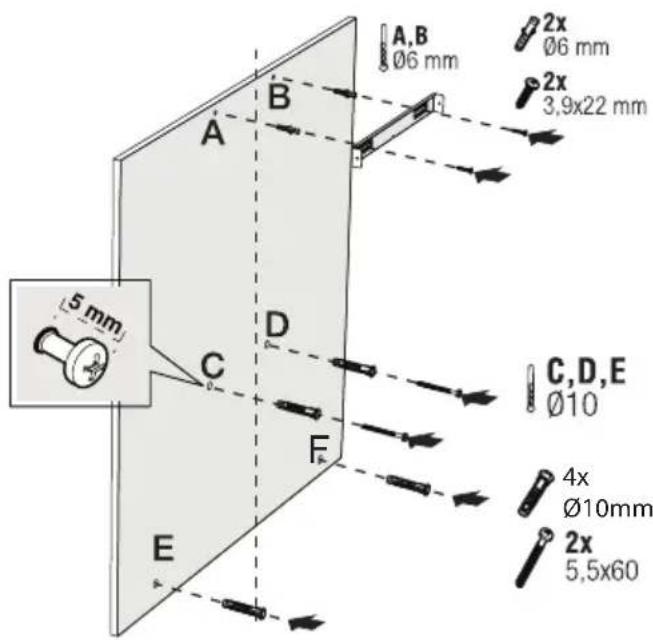

Comment installer la hotte au mur ?

Percez des trous selon le gabarit fourni, utilisez les chevilles et vis adaptées au mur (brique, béton, etc.). Fixez la plaque de suspension, accrochez la hotte, puis serrez les vis. Pour les murs fragiles, utilisez des chevilles appropriées. L'installation doit être réalisée par un professionnel si nécessaire.

Comment réduire la consommation d'énergie ?

Utilisez les vitesses basses (1-2) en conditions normales et la vitesse élevée (3) seulement en cas de fortes odeurs ou vapeurs. Éteignez l'éclairage quand vous n'en avez pas besoin. Nettoyez régulièrement les filtres pour maintenir un bon rendement.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, ne jamais utiliser la hotte sans filtre à graisse. Cela augmente le risque d'incendie et peut endommager le moteur. Le filtre retient les particules d'huile et doit toujours être en place.

Où puis-je acheter des pièces de rechange (filtres, ampoules) ?

Les filtres et ampoules sont disponibles auprès des services après-vente agréés Beko ou sur les sites de pièces détachées. Utilisez uniquement des pièces d'origine ou recommandées par le fabricant.

MODE D'EMPLOI BHCB91632X BEKO

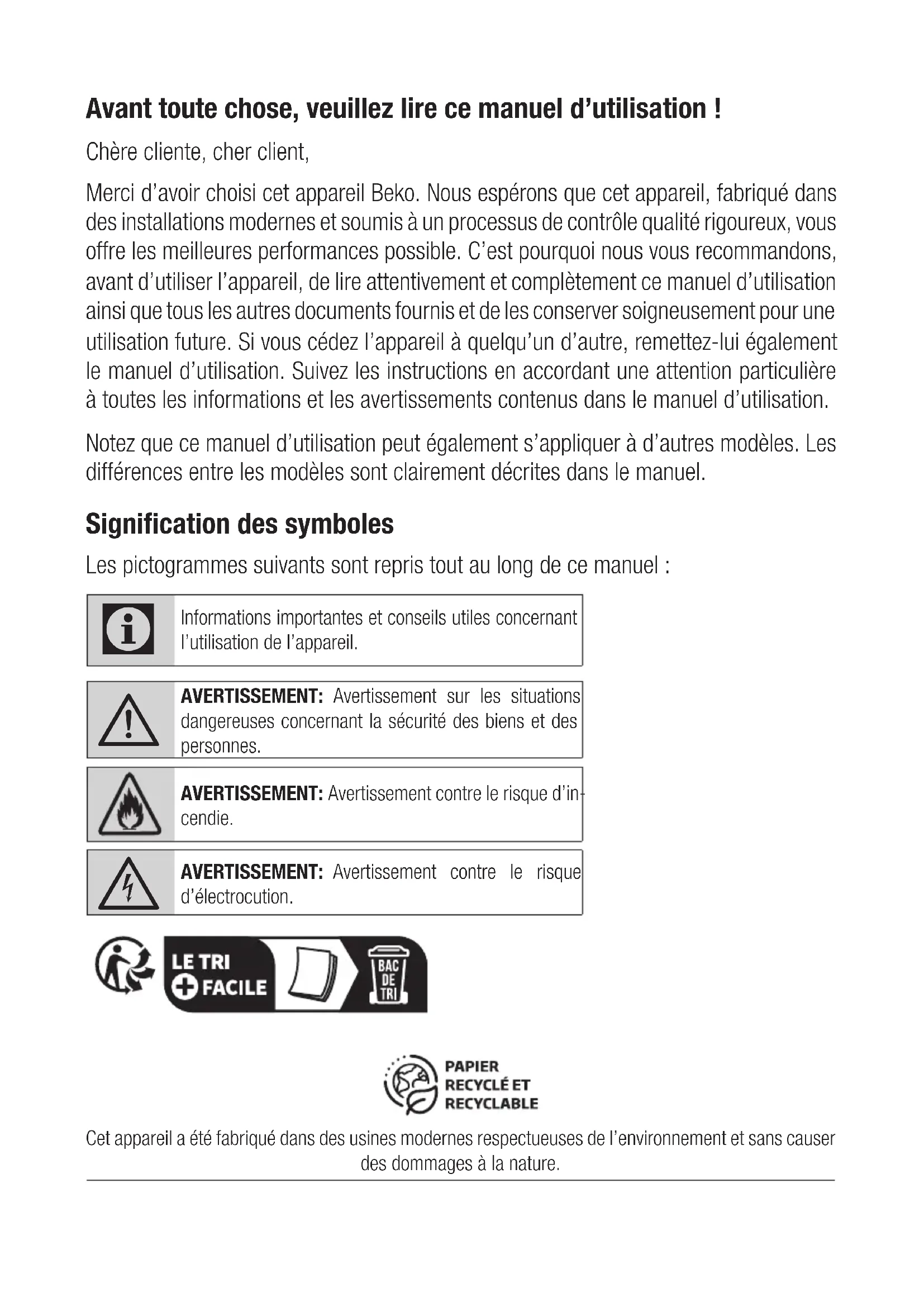

Avant toute chose, veuillez lire ce manuel d'utilisation !

Chère cliente, cher client,

Merci d'avoir choisi cet appareil Beko. Nous espérons que cet appareil, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possible. C'est pourquoi nous vous recommandons, avant d'utiliser l'appareil, de lire attentivement et complètement ce manuel d'utilisation ainsi que tous les autres documents fournis et de les conserver soigneusement pour une utilisation future. Si vous cédez l'appareil à quelqu'un d'autre, remettez-lui également le manuel d'utilisation. Suivez les instructions en accordant une attention particulière à toutes les informations et les avertissements contenus dans le manuel d'utilisation.

Notez que ce manuel d'utilisation peut également s'appliquer à d'autres modèles. Les différences entre les modèles sont clairement décrites dans le manuel.

Signification des symboles

Les pictogrammes suivants sont repris tout au long de ce manuel :

Informations importantes et conseils utiles concernant l'utilisation de l'appareil.

AVERTISSEMENT: Avertissement sur les situations dangereuses concernant la sécurité des biens et des personnes.

AVERTISSEMENT: Avertissement contre le risque d'incendie.

AVERTISSEMENT: Avertissement contre le risque d'électrocution.

LE TRI + FACILE BAC DE TRI

PAPIER RECYCLÉ ET RECYCLABLE

Cet appareil a été fabriqué dans des usines modernes respectueuses de l'environnement et sans causer des dommages à la nature.

1.1 Consignes générales de sécurité

Consignes de sécurité importantes - Lire attentivement et conserver pour référence ultérieure

Cette section contient les consignes de sécurité qui aident à se prémunir contre les risques d'incendie, d'électrocution, d'exposition aux fuites d'énergie à micro-ondes, de dommages corporels ou de dégâts matériels. Le non-respect de ces instructions entraînera l'annulation de toute garantie.

- Les produits Beko sont conformes aux normes de sécurité applicables. Par conséquent, en cas de dommage sur l'appareil ou son câble d'alimentation, le faire réparer ou remplacer par le revendeur, le centre SAV, un spécialiste ou des services habilités afin de prévenir tout danger. Des réparations défectueuses et non professionnelles peuvent être sources de danger et de risque pour l'utilisateur.

- Cet appareil est conçu pour un usage domestique et des utilisations similaires comme :

- dans les coins cuisine du personnel dans les magasins, bureaux, et autres environnements de travail;

- les fermes

- Par les clients des hôtels et autres types d'environnements résidentiels;

- et dans les chambres d'hôte.

- Utiliser l'appareil uniquement aux fins pour lesquelles il a été conçu, comme décrit dans les présentes instructions.

- Le fabricant n'est pas responsable des dommages résultant d'une mauvaise installation ou d'une mauvaise utilisation du produit.

- Cet appareil peut être utilisé par des enfants de 8 ans minimum, des personnes à capacités physiques, sensorielles ou mentales réduites et des personnes manquant d'expérience ou de connaissances suffisantes en la matière, à condition qu'elles aient

1 Instructions importantes en matière de sécurité et d'environnement

été préparées à un maniement sécurisé de l'appareil et qu'elles aient pleinement conscience des risques encourus.

- Les enfants n'ont pas le droit de jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants laissés sans surveillance.

- La distance minimale entre la surface d'appui des récipients de cuisson sur la plaque de cuisson et la partie la plus basse de votre produit doit être d'au moins 65 cm.

- Si des instructions relatives à l'installation de la plaque à gaz exigent plus de distance, prenez-les en compte.

- S'assurer que la source d'alimentation électrique est conforme aux informations spécifiées sur la plaque signalétique de l'appareil.

- Ne jamais utiliser l'appareil si le câble d'alimentation ou l'appareil lui-même est endommagé.

- Pour éviter d'endommager le câble d'alimentation, éviter de l'aplatir, de le plier ou même de le frotter contre des bords coupants. Éloigner le câble d'alimentation de toute surface brûlante et des flammes.

- Utilisez l'appareil uniquement avec une prise de terre.

AVERTISSEMENT: Ne branchez pas l'appareil sur le secteur avant la fin de l'installation.

- Placer l'appareil de sorte que la prise soit toujours accessible.

- Ne touchez pas les lampes si elles ont été utilisées pendant une longue période. Elles sont chaudes et risqueraient donc de provoquer des brûlures aux mains.

- Respectez la réglementation des autorités compétentes en matière d'évacuation de l'air évacué (cette mise en garde ne s'applique pas à l'utilisation sans conduit).

- Faites fonctionner votre appareil après avoir posé une casserole, une poêle, etc. sur la plaque de

1 Instructions importantes en matière de sécurité et d'environnement

cuisson. Autrement, la température élevée peut provoquer la déformation de certaines pièces de votre produit.

• Éteignez la plaque de cuisson avant d'en retirer la casserole, la poêle, etc.
• Ne laissez pas d'huile chaude sur la plaque de cuisson. Les casse-roles contenant de l'huile chaude peuvent s'enflammer.

- Faites attention à vos rideaux et à vos couvertures, car l'huile peut prendre feu pendant la cuisson de certains aliments, comme les frites.

- Le filtre à graisse doit être remplacé au moins une fois par mois. Le filtre à charbon doit être remplacé au moins tous les 3 mois.

- Le produit doit être nettoyé conformément au manuel d'utilisation. Si le nettoyage n'a pas été effectué conformément au manuel d'utilisation, il peut y avoir un risque d'incendie.

- N'utilisez pas de matériaux filtrants ignifuges à la place des filtres actuels.

- Utilisez uniquement des pièces d'origine ou pièces recommandées par le fabricant.

- N'utilisez jamais l'appareil sans le filtre et ne retirez pas les filtres lorsque l'appareil est en marche.

- En cas d'apparition d'une flamme, éteignez votre produit et vos appareils de cuisson.

- En cas d'apparition d'une flamme, couvrez la flamme et n'utilisez jamais d'eau pour l'éteindre.

- Débranchez l'appareil avant chaque nettoyage et lorsque l'appareil n'est pas en cours d'utilisation.

- La pression négative dans l'environnement ne doit pas dépasser 4 Pa (4 x 10 bars) lorsque la hotte de la table de cuisson électrique et les appareils fonctionnant avec un autre type d'énergie que l'électricité fonctionnent simultanément.

- Dans l'environnement dans lequel l'appareil est utilisé, les gaz résiduaires des appareils fonctionnant au fioul ou au gaz, tels

1 Instructions importantes en matière de sécurité et d'environnement

que le chauffage de la pièce, doivent être totalement isolés ou l'appareil doit être de type étanche.

• Pour le raccordement du conduit, utilisez des tuyaux d'un diamètre de 120 ou 150 mm. Le raccordement du tuyau doit être aussi court que possible et avoir le minimum de coudes que possible.
• Risque d'étranglement ! Conservez tous les emballages hors de portée des enfants.

ATTENTION: Les pièces accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.

• Ne connectez pas la prise du produit aux canaux d'air qui contiennent d'autres fumées.
• La ventilation de la pièce peut être insuffisante lorsque la hotte de la table de cuisson électrique est utilisée en même temps que les appareils fonctionnant au gaz ou avec d'autres combustibles (ceci peut ne pas s'appliquer aux appareils qui rejettent uniquement l'air dans la pièce).
• Les objets placés sur le produit peuvent tomber. Ne posez aucun objet sur le produit.
• Ne brûlez rien sous votre produit.

AVERTISSEMENT: Retirez les films protecteurs avant d'installer la hotte.

• Ne laissez jamais des grandes flammes nues sous la hotte lors-qu'elle est en fonctionnement.
• Gardez les friteuses en permanence sous surveillance pendant l'utilisation : de l'huile surchauffée peut prendre feu.

1.2 Conformité avec la Directive DEEE et Mise au rebut des appareils usagés :

Cet appareil est conforme à la directive DEEE. (2012/19/UE). Cet appareil porte le symbole de classification pour les déchets des équipements électriques et électroniques (DEEE).

Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie utile. Les appareils usagés doivent être retournés au point de collecte officiel pour le recyclage des appareils électriques et électroniques. Pour trouver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque ménage joue un rôle important dans la récupération et le recyclage des appareils ménagers usagés.

1 Instructions importantes en matière de sécurité et d'environnement

L'élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

1.3 Conformité avec la directive RoHS

L'appareil que vous avez acheté est conforme à la Directive RoHS de l'UE (2011/65/UE). Il ne contient pas de matières dangereuses et interdites spécifiées dans la directive.

1.4 Informations concernant l'emballage

Les matériaux d'emballage du produit sont fabriqués à partir de matériaux recyclables conformément à notre réglementation nationale sur la protection de

l'environnement. Ne jetez pas les matériaux d'emballage avec les déchets domestiques et autres déchets. Déposez-les dans l'un des points de collecte de matériaux d'emballage prévus par l'autorité locale.

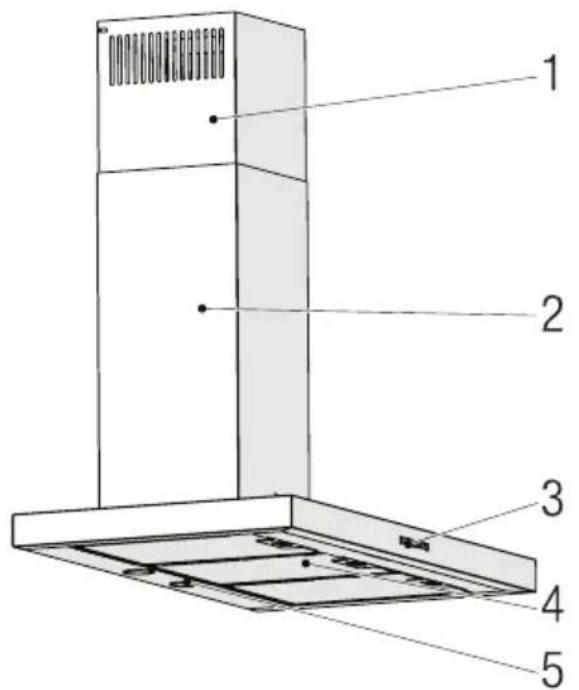

2.1 Vue d'ensemble

1. Conduit interne
2. Conduit externe
3. Panneau de commande
4. Filtres à huile en aluminium
5. Éclairage de la cuisinière

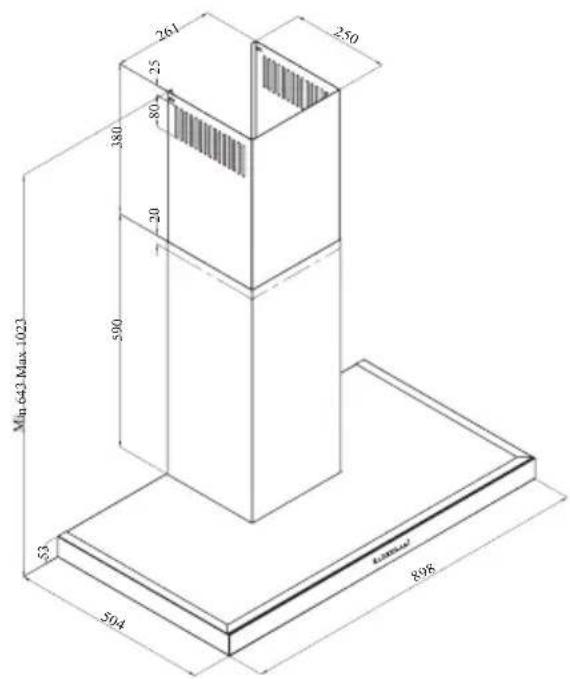

Min 641 Max. 1023 53 504 898 250 261 25 80 20 380 250 590

2.2 Données techniques

Modèle	BHCB 91632 X
Tension d'alimentation	220-240V ~ 50 Hz
Puissance de la lampe	2 x 3 W
Puissance du moteur	210 W
Débit - 3. Niveau	616 m3/h
Moteur de classe d'isolation	Class F
Classe d'isolation	Classe I

3.1 Contrôle de l'appareil

1 ABCD	2	3	不
TOUCHE FONCTION
A:1 Bouton gradué	Fait fonctionner l'appareil en 1e vitesse. Lorsque vous appuyez à nouveau sur ce bouton pour éteindre l'appareil, la phase de vitesse de l'écran s'éteint.
B:2 Bouton gradué	Fait fonctionner l'appareil en 2e vitesse. Lorsque vous appuyez à nouveau sur ce bouton pour éteindre l'appareil, la phase de vitesse de l'écran s'éteint.
C:Bouton de la 3e étape	Fait fonctionner l'appareil en 3e vitesse. Lorsque vous appuyez à nouveau sur ce bouton pour éteindre l'appareil, la phase de vitesse de l'écran s'éteint.
D:Lumière Allumée/ Éteinte	Vous pouvez éclairer la zone de cuisson en appuyant sur ce bouton. Appuyez à nouveau sur ce bouton pour éteindre la lampe.

3.2 Fonctionnement efficace en termes d'économies d'énergie Utilisation

• Lorsque vous utilisez votre appareil, réglez la vitesse en fonction de l'intensité de la vapeur et de l'odeur afin d'économiser de l'énergie.
• Utilisez les vitesses basses (1-2) dans des conditions normales, et les vitesses élevées (3) pour les odeurs et vapeurs intenses.
• Les lampes situées sur la hotte sont destinées à l'éclairage de la zone de cuisson.
• L'utilisation de ces lampes pour l'éclairage de la pièce entraîne une consommation d'énergie inutile et un éclairage insuffisant.

3.3 Instructions de fonctionnement

• Votre appareil contient un moteur qui a des vitesses différentes.
• Pour de meilleures performances, nous recommandons d'utiliser des vitesses basses dans des conditions normales et des vitesses élevées en cas de fortes odeurs et de vapeur intense.
• Vous pouvez démarrer votre appareil en appuyant sur le bouton de réglage de la vitesse souhaitée. (A, B, C)
• Vous pouvez éclairer la zone de cuisson en appuyant sur la lampe (D).

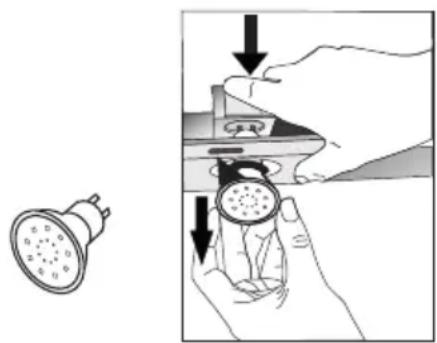

3.4 Remplacement de la lampe

Effectuez les branchements électriques de l'appareil. Votre appareil utilise une lampe LED à spot de 3W. Pour remplacer la lampe, il faut pousser vers le bas sur le support par l'arrière, la tourner dans le sens inverse des aiguilles d'une montre et la sortir vers le bas. Appliquez l'opération ci-dessus en sens inverse pour installer de nouvelles lampes.

Ampoule
Puissance de l'ampoule	3 W
Support / Prise GZ 10
Voltage de l'ampoule	220 - 240 V

3 Fonctionnement de l'appareil

Taille 53 x 50 mm
Code ILCOS DR / F 3 -	2 2 0 - 2 4 0 -GZ10-50-53
Flux lumineux 260 lm
Température de couleur corrélée	3000 K

Ce produit contient une source lumineuse de classe d'efficacité énergétique "F".

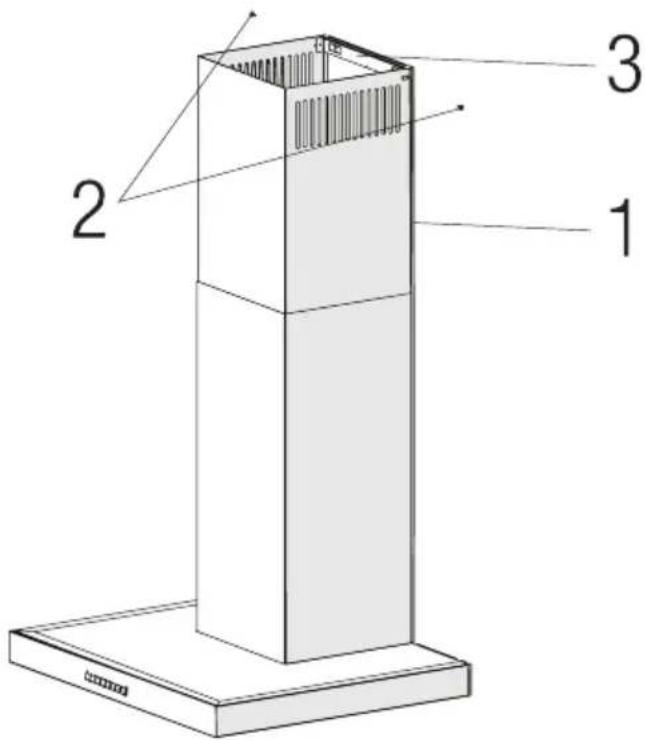

3.5 Opération avec raccordement au conduit de fumée

: extraite par le conduit de fumée, qui est fixé à la tête de raccordement sur la hotte.

- Le diamètre du conduit de fumées doit être le même que celui de la bague de raccordement. En position horizontale, le tuyau doit avoir une légère pente ascendante (environ 10°) afin que l'air puisse sortir facilement de la pièce.

3.6 Fonctionnement sans raccordement au réseau d'évacuation des fumées

L'air est filtré par le filtre à charbon et recirculé dans la pièce. Le filtre à charbon est utilisé lorsqu'il est impossible d'utiliser un conduit de fumée dans la

maison.

- En cas d'utilisation sans conduit, retirez les rabats à l'intérieur de l'adaptateur de conduit.

- Retirez le filtre à huile. Pour installer le filtre à charbon, placez le filtre sur les languettes en le centrant sur la pièce en plastique des deux côtés du corps du ventilateur. serrez le en tournant à droite ou à gauche.

- Remplacez le filtre à huile en aluminium.

4 Nettoyage et entretien

Avant de procéder au nettoyage et à l'entretien, débranchez le produit ou éteignez l'interrupteur.

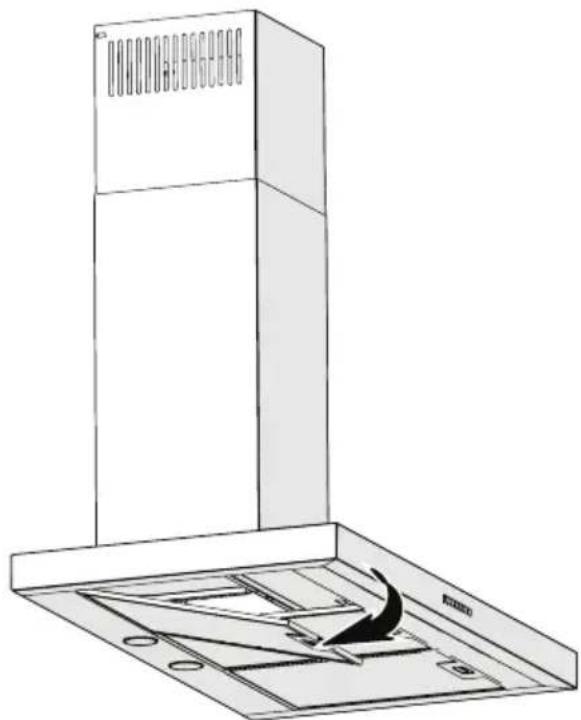

4.1 Nettoyage des filtres à huile en aluminium

Ce filtre retient les particules d'huile dans l'air. Les filtres en aluminium peuvent changer de couleur après plusieurs nettoyages. Cela est tout à fait normal. Vous n'avez pas besoin de remplacer vos filtres.

- Poussez le verrou du filtre à huile en aluminium vers l'avant.

- Puis tirez-le légèrement vers le bas et retirez-le. Sinon, vous pouvez plier le filtre. Lavez et rincez les filtres à huile en aluminium avec un détergent liquide et remplacer les filtres à huile en aluminium par leurs douilles en effectuant les étapes indiquées ci-dessus dans l'ordre inverse. Ces filtres à huile en aluminium sont utilisés pour retenir les particules d'huile dans l'air.

Vous pouvez également laver les filtres à huile en aluminium dans la machine à laver.

ATTENTION: En cas d'utilisation normale, nettoyez votre filtre une fois par mois.

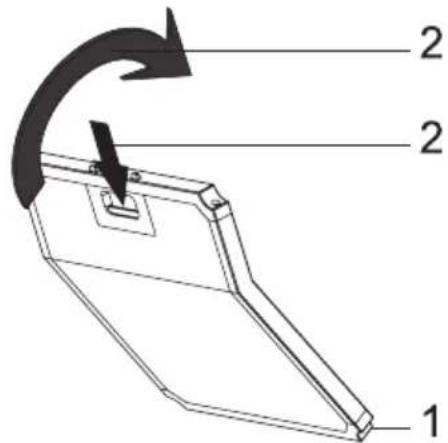

4.2 Remplacement des filtres à carbone

2 2 1

• L'appareil que vous avez acheté convient à l'utilisation des filtres à charbon. • Retirez le filtre à huile en aluminium.
• Placez la partie inférieure du filtre à charbon dans le boîtier de moteur.
• Appuyez sur la languette du filtre à charbon et tirez-la vers l'avant, et veillez à ce que les languettes du filtre à charbon soient en contact et bloquées.
• Installez les filtres à huile en aluminium.

Attention

• Le filtre à charbon ne doit jamais être lavé.
• Remplacez les filtres à charbon une fois tous les trois mois.
• Vous pouvez obtenir un filtre à charbon actif auprès des services autorisés.

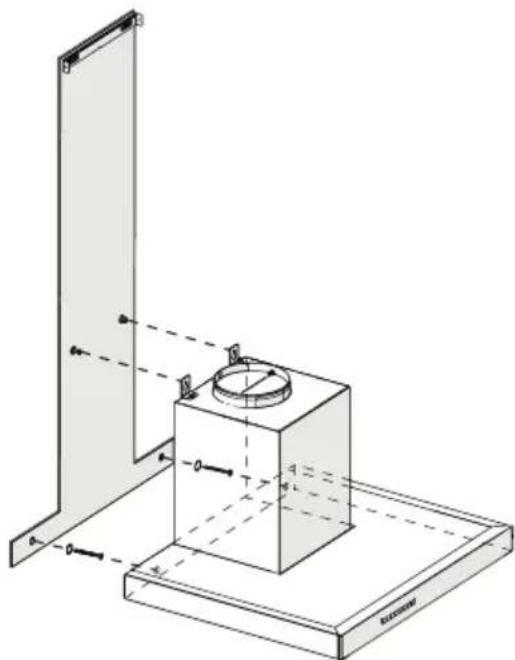

5 Installation de l'appareil

ATTENTION: Avant de commencer l'installation, lisez les informations de sécurité figurant dans le manuel d'utilisation.

ATTENTION: Si l'installation n'est pas effectuée avec des vis et des stabilisateurs conformément à ces instructions, elle peut entraîner un choc électrique.

Pour l'installation de la hotte, veuillez contacter le Service Autorisé le plus proche.

Il est de la responsabilité du client de préparer l'emplacement et l'installation électrique de la hotte.

5.1 Position de l'appareil

65 cm

- La distance entre le cuiseur et la hotte doit être prise en compte avant le montage. Cette distance doit être de 65 cm.

• La distance doit être mesurée à partir de la surface de la grille pour les cuisinières à gaz,
• à partir de la surface du verre pour les cuisinières électriques.

5.2 Accessoires d'installation

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15161718

1. Produit
2. Conduit interne
3. Conduit externe
4. Adaptateur de conduit 150/120mm de diamètre
5. Plaque de connexion du conduit
6. Manuel de l'utilisateur
7. Schéma d'assemblage
8. 2X Plaques de suspension
9. Cheville en plastique 2 x ∅6 mm
10. Cheville en plastique 4 x 10 mm de diamètre
11. 4x 5.5 x 60 Vis de Fixation Murale
12. 2x M5x35 Vis de Connexion de la Plaque de Suspension
13. Vis plate de connexion de conduit 2 x 3.9 x 22
14. Vis de plaque de raccordement de cheminée de 2x 3.5x9.5
15. Vis sans tête de 2x 3,5X9,5
16. 2x rondelle M4
17. Adaptateur plastique (de carré à rond)
18. Clapet anti-retour

Les informations nécessaires pour rendre l'emplacement approprié pour l'installation de la hotte sont données ci-dessous.

5.3 Montage mural

Le mur doit être plat, droit et avoir une capacité de charge suffisante.

La profondeur des trous percés doit correspondre à la longueur des boulons.

Les boulons et les chevilles fournis conviennent aux murs en briques. Pour les autres matériaux de construction (par ex. cloisons sèches, plaques, béton poreux), des chevilles et écrous de fixation appropriés doivent être utilisés.

A,B Ø6 mm 2x Ø6 mm 2x 3,9x22 mm 5 mm A B C,D,E Ø10 4x Ø10mm 2x 5,5x60 E D F

(Figure 1)

ATTENTION: Avant de forer, assurez-vous qu'il n'y a pas de conduites d'électricité, de gaz ou d'eau à proximité des lieux de forage.

Tracez une ligne médiane à partir du plafond perpendiculairement au bord inférieur de la hotte.

Fixez le schéma de montage sur le mur. Pour les points A et B, prenez comme référence les dimensions maximales de la hotte, et percez les points A et B que vous avez marqués avec une mèche de ∅6mm, et taraudez les prises murales en plastique de ∅6mm.

Installez la plaque de raccordement au mur avec deux morceaux de vis 3,9x22 (Figure 2).

Pour installer le corps de la hotte, percez les points C, D, E, F indiqués dans le gabarit d'installation avec un foret de ∅10 mm et taraudez des chevilles en plastique de ∅10 mm à ces points (Figure 2).

Installez 2 pièces de vis de montage 5,5x60 aux points C et D avec un espace de 5 mm entre la tête de la vis et le mur (Figure 2).

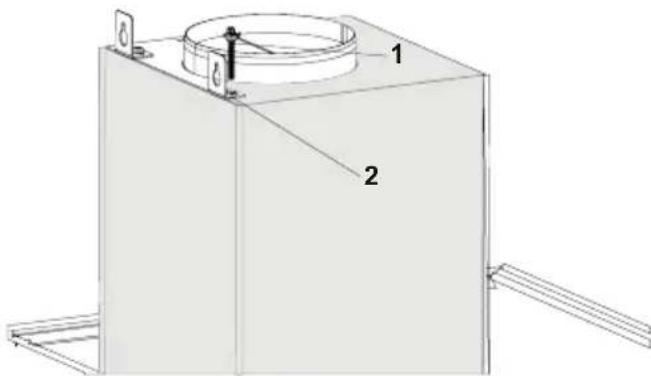

Installez deux morceaux de plaques de suspension sur le corps du capot à l'aide de vis de fixation M5x35 (Figure 2).

5 Installation de l'appareil

Tenez la hotte par son corps et placez-la sur les vis de fixation au mur et serrez les vis (Figure 3).

Installez les rondelles M4 sur les vis de suspension 5,5x60. Fixez la hotte à l'aide d'une vis 5,5x60 au mur par le trou de montage à l'intérieur de l'appareil (Figure 3).

5.4 Connexion au conduit

Si vous allez utiliser l'adaptateur de conduit de fumée en plastique de ∅ 120/150 mm, connectez une extrémité du tuyau à cet adaptateur, si vous ne l'utilisez pas, à la sortie directe sur le produit. Raccordez l'autre extrémité du tuyau à votre conduit de fumée. Vérifiez que ces deux connexions sont suffisamment serrées pour qu'elles ne sortent pas lorsque l'appareil fonctionne à pleine puissance. Vérifiez si les volets à l'intérieur du conduit fonctionnent lorsqu'ils sont serrés

avec des pinces. Raccordez le conduit de raccordement de la cheminée à l'extérieur de l'adaptateur (Figure 5/a). Si le conduit de raccordement est monté à l'intérieur de l'adaptateur, l'aspiration d'air ne doit pas se produire car le clapet de cheminée qui empêche le retour d'air restera fermé (Figure 5/b). La longueur de la connexion de tuyaux, tout comme le nombre de coudes, doit être la plus petite possible.

A : Tuyau de sortie de fumées

B : Volets de non-retour

C : Conduit en Plastique

Les vannes sont fermées, puis l'appareil ne fonctionne plus et empêchent l'éventuelle odeur extérieure et la poussière de pénétrer à l'intérieur.

5.5 Installation de la hotte sur le conduit

Effectuez le raccordement électrique de votre hotte avant de commencer l'installation du conduit de fumée. Faites glisser les plaques de cheminée autour du corps.

Installez la plaque du conduit de fumée sur la plaque de fixation du conduit qui est fixée au mur par ses bords extérieurs supérieurs (Figure 7).

1. Conduit interne
2. 3.5×9.5 Vis
3. Plaque de connexion du conduit

6 Dépannage

Dépannage Cause profonde	Aide
L'appareil ne fonctionne pas.	Vérifiez le fusible. Vérifiez vos fusibles.
L'appareil ne fonctionne pas.	Vérifiez le branchement. La tension du réseau doit être comprise entre 220 et 240 V.
L'appareil ne fonctionne pas.	Vérifiez le branchement.	Vérifiez si les autres appareils de votre cuisine fonctionnent.
La lumière d'éclairage ne fonctionne pas	Vérifiez le branchement. La tension du réseau doit être comprise entre 220 et 240 V.
La lumière d'éclairage ne fonctionne pas	Vérifiez l'interrupteur de la lampe. L'interrupteur de la lampe doit être sur la position « on ».
La lumière d'éclairage ne fonctionne pas	Remplacement des lampes Vérifiez les lampes.
L'entrée d'air de l'appareil est insuffisante.	Vérifiez le filtre en aluminium. Dans des conditions de fonctionnement normales, le filtre à huile en aluminium doit être nettoyé au moins une fois par mois.
L'entrée d'air de l'appareil est insuffisante.	Vérifiez l'évent d'aération. Le conduit d'évacuation de l'air doit être sur la position « on ».
L'entrée d'air de l'appareil est insuffisante.	Vérifiez le filtre à charbon. Les filtres des appareils équipés de filtres à charbon doivent être remplacés une fois tous les trois mois dans des conditions normales.

B : Tapas de no retorno
