GEBRUIKSAANWIJZING BHCB91632X BEKO

недостатъчен. Проверете въглеродния филтър. При продукти, които работят с въглеродни филтри, въглеродният филтър трябва да се подменя веднъж на всеки 3 месеца при нормални условия на работа.Lees eerst deze gebruikershandleiding! Zeer gewaardeerde klant, Bedankt voor uw voorkeur voor dit Beko-toestel. Wij hopen dat u de beste resultaten haalt uit uw toestel dat met hoge kwaliteit en de modernste technologie is geproduceerd. Lees daarom deze gehele gebruikershandleiding en alle andere bijgeleverde documenten zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze ter referentie in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg de instructies op door op alle informatie en waarschuwingen te letten in de gebruikershandleiding. Vergeet niet dat deze gebruikershandleiding ook van toepassing kan zijn op andere modellen. Verschillen tussen de modellen worden expliciet beschreven in de handleiding. Betekenis van de symbolen De volgende symbolen worden gebruikt in de verschillende delen van deze handleiding:

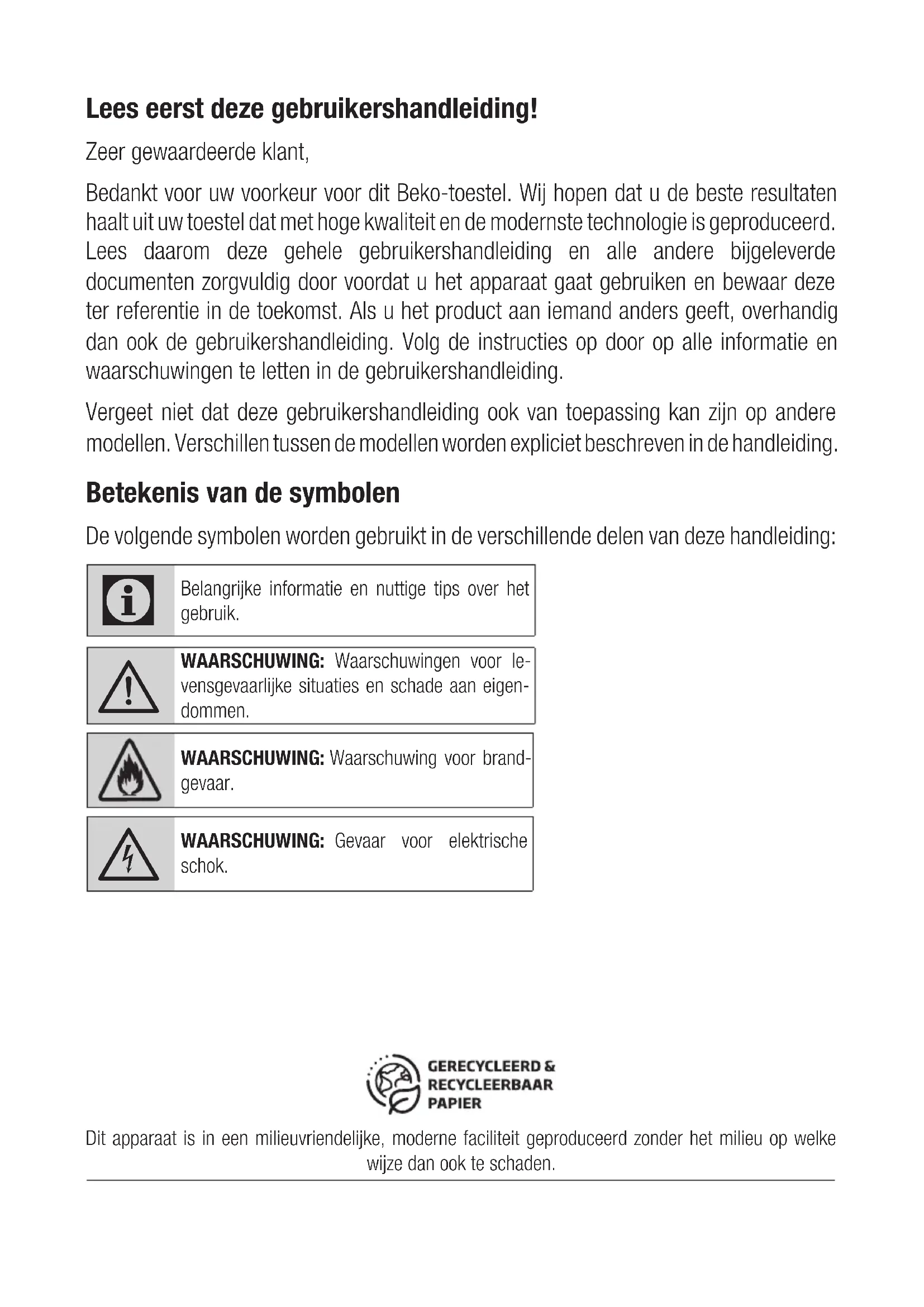

Belangrijke informatie en nuttige tips over het gebruik.

WAARSCHUWING: Waarschuwingen voor le- vensgevaarlijke situaties en schade aan eigen- dommen. WAARSCHUWING: Waarschuwing voor brand- gevaar.

WAARSCHUWING: Gevaar voor elektrische schok. Dit apparaat is in een milieuvriendelijke, moderne faciliteit geproduceerd zonder het milieu op welke wijze dan ook te schaden.82 / NL Afzuigkap / Gebruikershandleiding 1 Belangrijke veiligheids- en milieu-instructies

1.1 Algemene veiligheid

Belangrijke veiligheidsinstructies. Lees zorgvuldig en bewaar ter referentie in de toekomst Dit deel bevat veiligheidsinstructies die u beschermen tegen het risico op brand, elektrische schok, bloot- stelling aan lekkende magnetron- stralen, persoonlijk letsel of ma- teriële schade. Het niet opvolgen van deze instructies maakt elke garantie ongeldig.

• Beko-producten voldoen aan de van toepassing zijnde veilig- heidsnormen; daarom moet in het geval van beschadiging aan het apparaat of het stroomsnoer dit worden gerepareerd of ver- vangen door de dealer, het ser- vicecentrum of een specialist en erkende service om elk gevaar te vermijden. Verkeerd of niet-ge- kwalificeerd reparatiewerk kan gevaarlijk zijn en een risico vor- men voor de gebruiker.

• Dit apparaat is bedoeld voor huishoudelijk gebruik en verge- lijkbare toepassingen zoals: – personeelskeukens in win- kels, kantoren en andere wer- komgevingen; – boerderijen; – bij klanten in hotels en andere types van overnachtingsom- gevingen; – omgevingen van het type bed-and-breakfast.

• Gebruik dit apparaat uitsluitend voor het beoogde doel zoals be- schreven in deze handleiding.

• De producent kan niet aanspra- kelijk worden gehouden voor schade die is ontstaan door on- geschikte installaties of onjuist gebruik van het product.

• Dit apparaat kan worden ge- bruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, als deze onder toezicht staan of instruc- ties hebben gekregen betref- fende het veilige gebruik van het apparaat en op de hoogte zijn van de betrokken gevaren.Afzuigkap / Gebruikershandleiding 83 / NL

• Laat kinderen niet met het ap- paraat spelen. Reiniging en ge- bruikersonderhoud dienen niet zonder toezicht door kinderen uitgevoerd te worden.

• De minimale afstand tussen het ondersteunende oppervlak voor het kookgerei op de kookplaat en het laagste gedeelte van uw product moet minstens 65 cm zijn.

• Als de installatie-instructies voor het gasfornuis een grotere af- stand aangeeft, dient hier reke- ning mee te worden gehouden.

• Zorg ervoor dat uw netstroom overeenkomt met de informatie die staat op het typeplaatje van het apparaat.

• Gebruik het apparaat nooit als de stroomkabel of het apparaat zelf beschadigd is.

• Vermijd schade aan de stroom- kabel door knijpen, buigen of wrijven langs scherpe randen. Houd de stroomkabel uit de buurt van hete oppervlakken en open vuur.

• Gebruik het apparaat uitsluitend met een geaard stopcontact. WAARSCHUWING: Sluit het ap- paraat niet op het stroomnetwerk aan totdat de installatie volledig is afgerond.

• Plaats het apparaat zodanig dat de stekker altijd toegankelijk is.

• De verlichting na langdurige werking niet aanraken. De lam- pen zijn heet en kunnen uw han- den verbranden.

• Volg de voorschriften op die door de deskundige autoriteiten zijn bepaald wat betreft de luchtaf- voer (deze waarschuwing is niet van toepassing bij gebruik zon- der rookkanaal).

• Zet het apparaat aan nadat er een pan op de kookplaat is gezet. Anders kan de hoge warmte in sommige delen van uw product vervorming veroorzaken.

• Zet de kookplaat uit voordat u de pan van de kookplaat haalt.

• Laat geen hete olie achter op de kookplaat. Pannen met hete olie kunnen in brand vliegen.

• Let op uw gordijnen en andere afdekkingen, want olie kan bij de bereiding van bijvoorbeeld patat in brand vliegen. 1 Belangrijke veiligheids- en milieu-instructies84 / NL Afzuigkap / Gebruikershandleiding

• Vetfilters moeten minstens eens per maand worden vervangen. Koolstoffilters moeten minstens eens per 3 maanden worden vervangen.

• Het product moet worden gerei- nigd in overeenstemming met de gebruikershandleiding. Als bij reiniging de gebruikershandlei- ding niet wordt opgevolgd, kan er brandgevaar ontstaan.

• Gebruik in plaats van het huidige filter geen filtermaterialen die niet vuurbestendig zijn.

• Gebruik alleen de originele on- derdelen of onderdelen aanbe- volen door de fabrikant.

• Gebruik het product niet zonder filter en verwijder de filters niet als het product in werking is.

• In het geval er vlammen ont- staan, schakelt u uw apparaat en kooktoestellen uit.

• Bedek de vlammen als deze ont- staan en blus ze nooit met water.

• Trek de stekker van het apparaat uit het stopcontact vóór elke rei- niging en wanneer het apparaat niet in gebruik is.

• De negatieve druk in de ruimte mag niet hoger zijn dan 4 Pa (4 x 10 bar) als de afzuigkap voor de elektrische kookplaat en appara- ten op een andere energiebron werken, maar de stroom tegelij- kertijd in werking is.

• In de ruimte waar het apparaat wordt gebruikt, moeten de uitlaten van apparaten die op olie of gas werken, zoals een kamerverwar- ming, volledig worden geïsoleerd of het apparaat moet van een her- metisch afgesloten type zijn.

• Gebruik om het rookkanaal aan te sluiten pijpen met een dia- meter van 120 of 150 mm. De pijpaansluiting moet zo kort mo- gelijk zijn en zo min mogelijk el- lebogen hebben.

• Verstikkingsgevaar! Houd alle verpakkingsmaterialen uit de buurt van kinderen. LET OP: Toegankelijke delen kun- nen indien gebruikt met kookap- paraten heet worden.

• De afvoer van het product mag niet worden aangesloten op luchtkanalen die een ander soort rook bevatten. 1 Belangrijke veiligheids- en milieu-instructiesAfzuigkap / Gebruikershandleiding 85 / NL 1 Belangrijke veiligheids- en milieu-instructies

• Er kan onvoldoende ventilatie in de ruimte zijn als de afzuigkap voor de elektrische kookplaat tegelijk wordt gebruikt met de toestellen die op gas of andere brandstoffen werken (dit is mo- gelijk niet van toepassing op ap- paraten die de lucht uitsluitend terug in de ruimte brengen).

• Op het product geplaatste voor- werpen kunnen vallen. Plaats geen voorwerpen op het product.

• Flambeer niet onder uw product. WAARSCHUWING: Verwijder de beschermende folie voordat u de afzuigkap installeert.

• Zorg tijdens de werking dat er zich onder de afzuigkap nooit hoge vlammen bevinden.

• Frituurpannen moeten tijdens gebruik voortdurend onder toe- zicht staan: oververhitte olie kan in brand vliegen.

1.2 Naleving van de WEEE-norm en

verwerking van afvalproducten: Dit product voldoet aan de WEEE-norm van de EU (2012/19/EU). Dit product heeft een classificatie- symbool voor verwerking van elektrische en elek- tronische apparatuur (WEEE). Dit symbool geeft aan dat dit product niet met ander huishoudelijk afval mag worden weggegooid aan het einde van zijn levensduur. Het gebruikte apparaat moet worden geretourneerd naar het officiële inzamelpunt voor recycling van elektri- sche en elektronische apparaten. Om deze inza- melpunten te vinden kunt u contact opnemen met uw lokale autoriteiten of detailhandelaar waar het product werd verkocht. leder huishouden voert een belangrijke rol uit in terugwinnen en recycling van oude apparatuur. Een juiste afvalbehandeling levert een bijdrage ter voorkoming van de negatie- ve gevolgen voor het milieu en de volksgezond- heid.

1.3 Naleving van de RoHS-richtlijn

Het door u aangekochte product voldoet aan de EU RoHS-norm (2011/65/EU). Het bevat geen scha- delijke en verboden materialen die in de norm zijn vermeld.

1.4 Verpakkingsinformatie

Verpakkingsmaterialen van het product zijn gemaakt uit recycleerbare materia- len in overeenstemming met onze nati- onale milieuverordeningen. Gooi de verpakkingsmaterialen niet samen met het huis- houdelijk afval of ander afval weg. Breng ze naar de inzamelpunten voor verpakkingsmaterialen aangewezen door de lokale instanties.86 / NL Afzuigkap / Gebruikershandleiding 2 Algemeen voorkomen

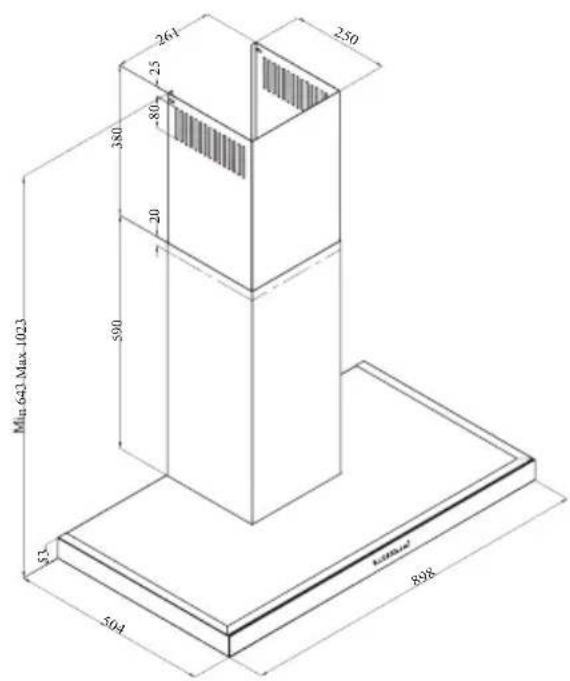

Model BHCB 91632 X Toevoerspanning 220-240V ~ 50 Hz Lampvermogen 2 x 3 W Motorvermogen 210 W Debiet – 3. Niveau 616 m³/h Isolatieklasse van de motor Klasse F Isolatieklasse Klasse I

25Afzuigkap / Gebruikershandleiding 87 / NL 3 Werking van het apparaat

3.1 Controle van het toestel

A B C D Sleutel FUNCTIEA : 1. Fase knop Bedient het apparaat op 1e snelheid. Wanneer u nogmaals op deze toets drukt om het apparaat uit te schake-len, wordt de snelheid van het scherm uitgeschakeld.B : 2. Fase knop Bedient het apparaat op 2e snelheid. Wanneer u nogmaals op deze toets drukt om het apparaat uit te schake-len, wordt de snelheid van het scherm uitgeschakeld.C : 3e fase knop Bedient het apparaat op 3e snelheid. Wanneer u nogmaals op deze toets drukt om het apparaat uit te schake-len, wordt de snelheid van het scherm uitgeschakeld.D : Lichten aan/uitU kunt het kookgedeelte verlichten door op deze toets te drukken. Druk nogmaals op de knop om de lamp uit te schakelen.

3.2 Energie-efficiënte werking in

termen van besparing Gebruik

• Wanneer u uw apparaat gebruikt, moet u de snelheidsinstellingen aanpassen aan de inten- siteit van de damp en de geur, om energie te besparen.

• Gebruik lage snelheden (1-2) onder normale omstandigheden, en hoge snelheden (3) voor intense geur en damp.

• De lampen op de afzuigkap zijn geplaatst voor het verlichten van de kookzone.

• Het gebruik ervan voor milieuverlichting moet leiden tot onnodige energie-uitgaven en onvol- doende verlichting.

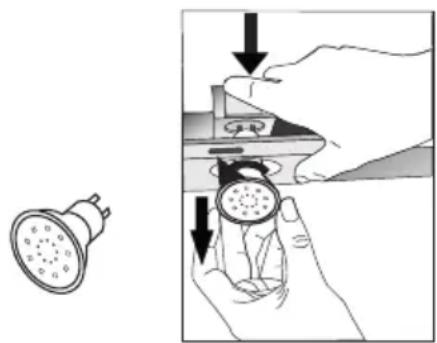

3.4 Vervanging van de lamp

MAX 3 W Maak de elektrische aansluitingen van het appa- raat. Uw toestel maakt gebruik van een 3W-spots LED-lamp. Voor het vervangen van de lampen duwt u de houder van achteren naar beneden, draait u deze tegen de klok in en haalt u deze naar beneden. Pas de bovenstaande handeling in omgekeerde volgorde toe om nieuwe lampen te installeren. Lamp Lampstroom 3 WHouder / Stopcontact GZ 10Lampspanning 220 - 240 VAfmeting 53 x 50 mmILCOS Code DR/F3-220-240-GZ10-50-53Lichtstroom 260 lmGecorreleerde kleur-temperatuur3000 K Dit product bevat een lichtbron van energie effici- entieklasse “F”.88 / NL Afzuigkap / Gebruikershandleiding

3.5 Bediening met rookgasafvoer

• De damp wordt afgezogen via het rookkanaal, dat aan de aansluitkop op de kap wordt bevestigd.

• De diameter van het rookkanaal moet gelijk zijn aan de aansluitring. Bij een horizontale opstelling moet de buis een lichte opwaartse helling heb- ben (ongeveer 10º), zodat de lucht gemakkelijk de ruimte kan verlaten.

3.6 Bediening met rookgasafvoer

• De lucht wordt door het koolsto- ffilter gefilterd en in de ruimte gerecirculeerd. Koolstoffilter wordt gebruikt wanneer het on- mogelijk is om een schoorsteen in huis te gebruiken.

• Bij gebruik zonder afvoer verwijdert u de kleppen in de rookgasadapter.

• Verwijder het oliefilter. Om het koolstoffilter te installeren, plaatst u het filter op de lipjes door het te centreren op het kunststofstuk aan beide zijden van het ventilatorhuis. draai het vast door naar rechts of naar links te draaien.

• Vervang het aluminium oliefilter. 3 Werking van het apparaatAfzuigkap / Gebruikershandleiding 89 / NL 4 Reiniging en onderhoud

Trek de stekker uit het stop- contact of zet de schakelaar uit voordat u het product reinigt en onderhoudt.

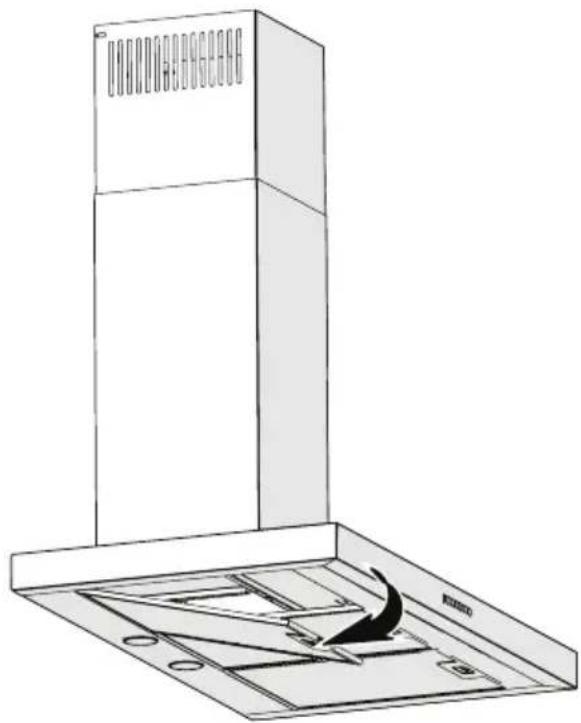

4.1 Reinigen van aluminium

oliefilters Het aluminium oliefilter wordt gebruikt om de olie- deeltjes in de lucht vast te houden. Aluminiumfilters kunnen na herhaalde reiniging van kleur verande- ren. Dit is normaal, en u hoeft uw filters niet te vervangen.

• Duw het aluminium oliefilterslot naar voren.

• Trek hem dan iets naar beneden en trek hem eruit. Anders kun je het filter buigen. Was en spoel aluminium olie filters met vloeibaar reini- gingsmiddel en Vervang de aluminium oliefilters op hun stoelen door de bovenstaande stappen in omgekeerde volgorde uit te voeren. Deze alu- minium oliefilters worden gebruikt om de oliede- eltjes in de lucht vast te houden.

U mag ook de aluminium oliefilters in de wasmachine wassen.

OPGELET: Bij normaal gebruik dient u uw aluminium oliefilter één keer per maand te reinigen.

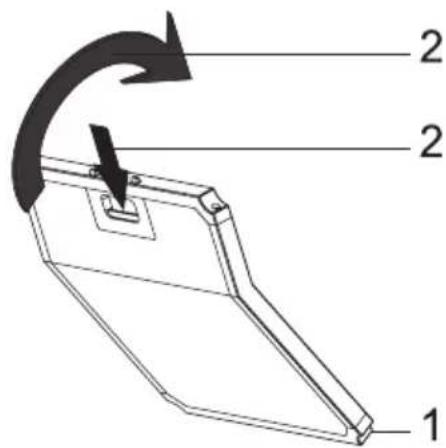

4.2 Vervanging van koolstoffilters

• Het apparaat dat u gekocht hebt, is geschikt voor gebruik met koolstoffilters.

• Verwijder het aluminium oliefilter.

• Plaats het onderste deel van het koolstoffilter in de motorkast.

• Druk op het lipje van het koolstoffilter en duw het naar voren, en zorg ervoor dat de lipjes van het koolstoffilter ingeschakeld en vergrendeld zijn.

• Koolstoffilter mag nooit worden gewassen.

• Vervang de koolstoffilters eens in de 3 maanden.

• Het koolstoffilter is verkrijgbaar bij de geautoriseerde diensten.90 / NL Afzuigkap / Gebruikershandleiding 5 Installatie van het toestel

WAARSCHUWING: Lees de vei- ligheidsinformatie in de gebrui- kershandleiding voordat u met de installatie begint.

WAARSCHUWING: Het niet instal- leren met schroeven en stabilisato- ren in overeenstemming met deze instructies kan leiden tot elektrische schokken. Neem voor de installatie van de kap contact op met de dichtstbijzijnde geautoriseerde service. Het is de verantwoordelijkheid van de klant om de locatie en de elektrische installatie van de kap voor te bereiden.

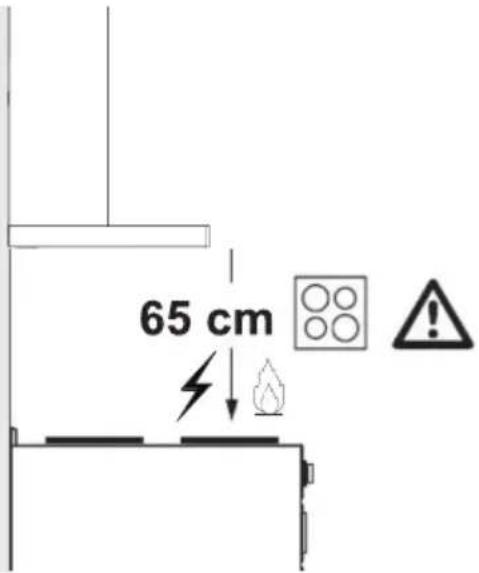

5.1 Positie van het toestel

• De afstand tussen het kooktoestel en de afzui- gkap moet vóór de montage in acht worden genomen. Deze afstand moet 65 cm bedragen.

• Bij gasfornuizen moet de afstand tot het opper- vlak van het rooster worden gemeten,

• van het oppervlak van glas voor elektrische for- nuizen.

5.2 Installatie toebehoren

5. Schoorsteenaansluiting Plaatje

6. Gebruikershandleiding

14. 2 x 3,5 x 9,5 schoorsteen verbinginsplaat

17. Plastic adapter (vierkant naar rond)

De informatie die nodig is om de locatie geschikt te maken voor de installatie van de kap wordt hier- onder gegeven.

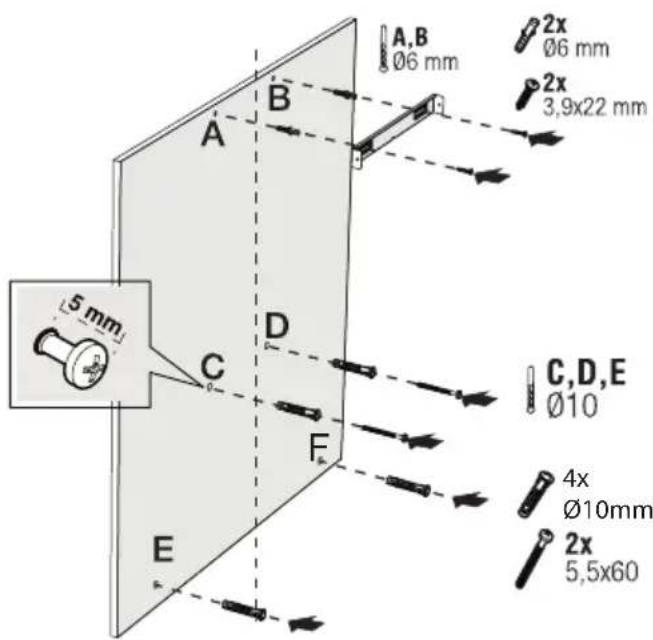

De wand moet vlak en recht zijn en voldoende draagkracht hebben.Afzuigkap / Gebruikershandleiding 91 / NL 5 Installatie van het toestel punten C,D,E,F met een boor Ø10mm en een kunststof deuvel Ø10mm naar deze punten getapt (Afbeelding 2). Installeer 2 stuks 5,5x60 montageschroeven op de punten C en D met een vrije ruimte van 5 mm tussen de schroefkop en de wand. (Afbeelding 2).

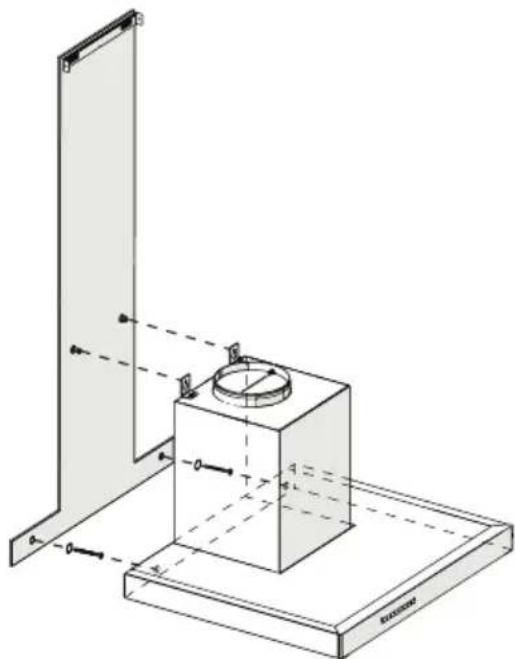

((Afbeelding 2)) Installeer twee ophangplaatjes op de carrosse- rie van de kap met M5x35 montageschroeven (Afbeelding 2). (Afbeelding 3) Houd de afzuigkap bij de romp vast en plaats deze op de bevestigingsschroeven aan de wand en draai de schroeven vast (Afbeelding 3). De diepte van de boorgaten moet overeenkomen met de lengte van de bouten. De meegeleverde bouten en deuvels zijn geschikt voor gemetselde muren. Voor ander bouwmate- riaal (bv. gipsplaat, plaat, poreus beton) moeten geschikte bevestigingsdonsels en moeren worden gebruikt.

OPGELET: Controleer voor het boren of er geen stroom-, gas- of waterlei- dingen in de nabijheid van de boor- locaties liggen. Trek een middellijn vanaf het plafond loodrecht op de onderrand van de kap. Bevestig het montageschema aan de muur. Neem voor de punten A en B de maximale afmetingen van de kap als referentie, en de boorpunten A en B heeft u gemarkeerd met een Ø6mm boor, en tik op Ø6mm plastic wandpluggen. Monteer de rook- gasaansluitplaat aan de wand met 2 stuks 3.9x22 schroeven (Afbeelding 2). Voor de montage van de kapbehuizing worden de in het installatiesjabloon aangegeven boor-92 / NL Afzuigkap / Gebruikershandleiding Monteer de M4 sluitringen op de 5,5 x 60 draag- schroeven. Bevestig de afzuigkap met twee 5,5x60 schroeven aan de wand door het bevestigingsgat aan de binnenzijde van het toestel (Afbeelding 3).

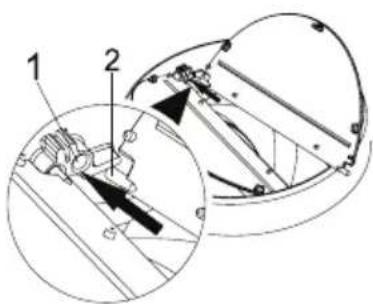

5.4 Aansluiten op rookkanaal

Als u de kunststof rookgasadapter Ø 120/150 mm gaat gebruiken, sluit u één uiteinde van de buis aan op deze adapter, als u deze niet gaat gebruiken, op de directe uitgang van het product. Sluit het andere uiteinde van de buis aan op uw schoorsteen. Controleer of deze twee aansluitin- gen stevig genoeg zijn, zodat ze er niet uitkomen als het apparaat op volle kracht draait. Controleer of de kleppen in het rookkanaal werken als ze zijn aangedraaid. met klemmen. Sluit het rookgasaansluitkanaal buiten de adapter aan (Afbeelding 5/a). Als het aansluitkanaal in de adapter is gemonteerd, mag er geen lucht worden aangezogen, omdat de rook- gasklep die de luchtafvoer verhindert, gesloten blijft (Afbeelding 5/b). De lengte van de pijpaan- sluiting en het aantal ellebogen moet zo klein mo- gelijk zijn. A : Rookgasafvoerpijp B : Niet-terugkeerflappen C: Kunststof rookkanaal De ventielen zijn gesloten dan werkt het toestel niet en voorkomen dat er mogelijk geur en stof van buitenaf binnendringt. (Afbeelding 4) 5 Installatie van het toestel Ok Not Ok (a) (b) (Afbeelding 5) (Afbeelding 6)

5.5 Plaatsing van de kap aan de

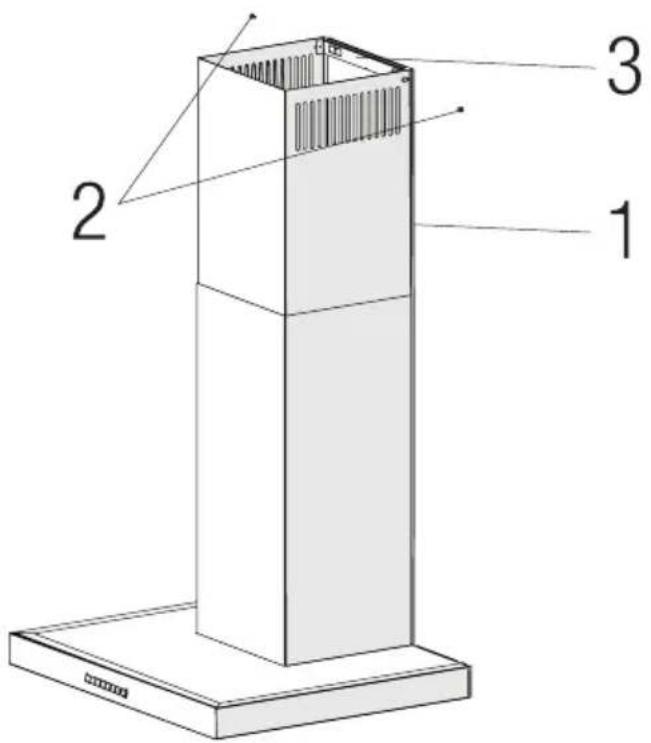

schoorsteenmantel Maak de elektrische aansluiting van uw afzuig- kap voordat u begint met de installatie van de schoorsteen. Schuif de schoorsteenplaten om het lichaam heen. Installeer het rookkanaal op de bevestigingsplaat van het rookkanaal, die vanaf de bovenste buiten- randen aan de muur is bevestigd (Afbeelding 7).Afzuigkap / Gebruikershandleiding 93 / NL (Afbeelding 7)

3. Schoorsteenaansluiting Plaatje

5 Installatie van het toestel94 / NL Afzuigkap / Gebruikershandleiding 6 Probleemoplossen Probleemoplossen Oorzaak Help Apparaat werkt niet: Controleer je zekeringen. Zekering kan worden opgeblazen, geïnspecteerd en hersteld. Apparaat werkt niet: Controleer de elektrische aansluiting. De netspanning moet tussen 220 en 240 V liggen. Apparaat werkt niet: Controleer de elektrische aansluiting. Controleer of een ander apparaat in uw keuken werkt. Verlichtingslicht werkt niet. Controleer de elektrische aansluiting. De netspanning moet tussen 220 en 240 V liggen. Verlichtingslicht werkt niet. Inspecteer de lichtschakelaar. De schakelaar van de lamp moet in de "aan"-stand staan. Verlichtingslicht werkt niet. Inspecteer de lampen. De lampen van het toestel moeten bran- den. De luchtinlaat van het ap- paraat is onvoldoende. Inspecteer het aluminium filter. Onder normale bedrijfsomstandigheden moet het aluminium oliefilter ten minste eenmaal per maand worden gereinigd. De luchtinlaat van het ap- paraat is onvoldoende. Controleer het luchtafvoerkanaal. Het luchtafvoerkanaal moet in de "aan" -stand staan. De luchtinlaat van het ap- paraat is onvoldoende. Inspecteer het koolstoffilter. De filters van de apparaten met koolst- offilters moeten onder normale omstan- digheden één keer per drie maanden worden vervangen.Leia este manual do utilizador em primeiro lugar! Prezado Cliente, Obrigado por preferir este aparelho da Beko. Esperamos que obtenha os melhores resultados com o nosso aparelho, que foi fabricado com tecnologia avançada e de alta qualidade. Como tal, leia com atenção todo este manual do utilizador e os outros documentos que o acompanham antes de utilizar o aparelho e guarde-o como referência para uso futuro. Se passar o aparelho para outra pessoa, dê-lhe também este manual do utilizador. Siga as instruções estando atento às informações e avisos no manual do utilizador. Lembre-se que este manual do utilizador também pode aplicar-se a outros modelos. As diferenças entre modelos são explicitamente descritas no manual. Significados dos símbolos Os seguintes símbolos são usados em várias secções deste manual:
