MANUAL DE USUARIO BHCB91632X BEKO

Información importante y consejos útiles sobre su uso.

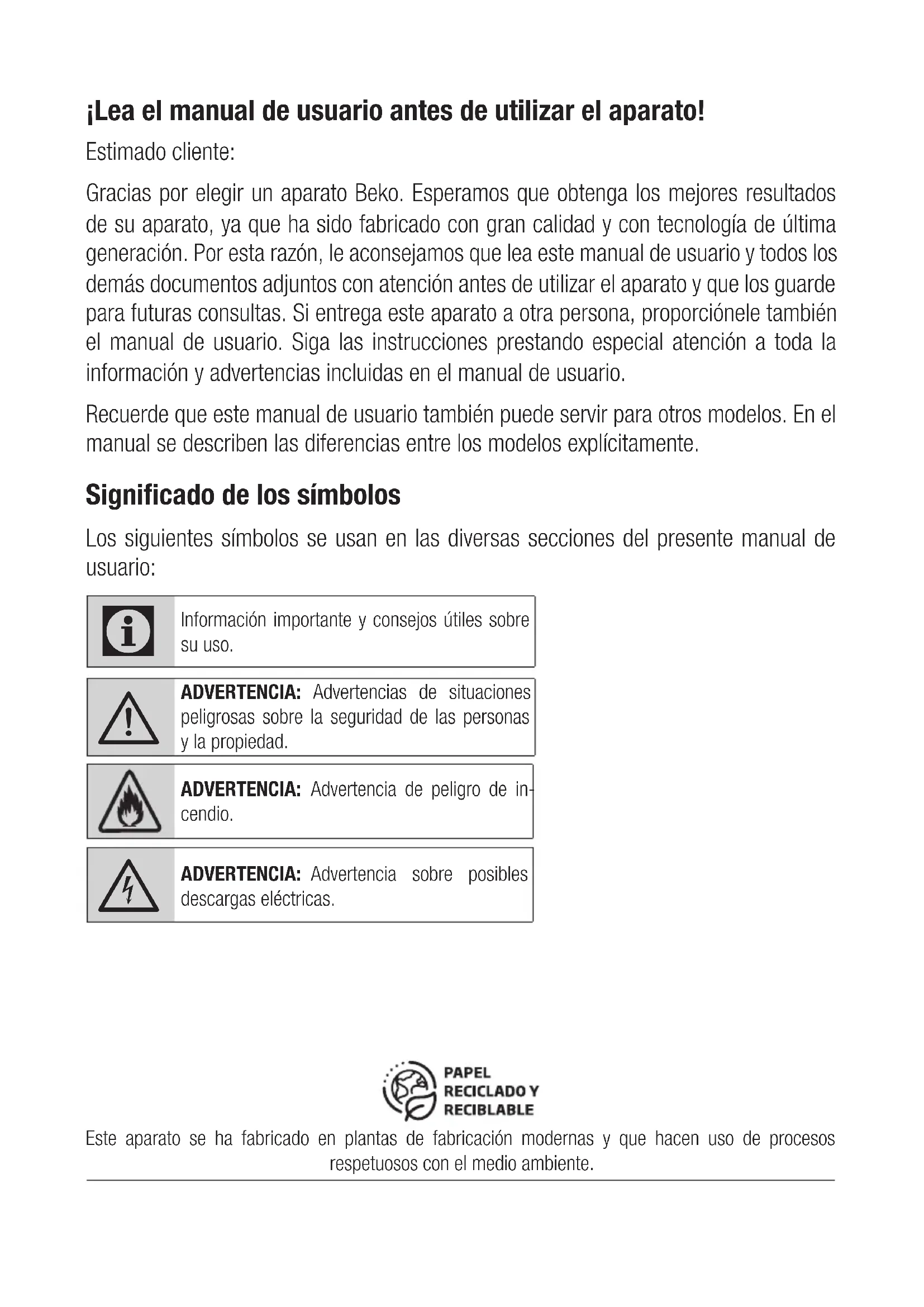

ADVERTENCIA: Advertencias de situaciones peligrosas sobre la seguridad de las personas y la propiedad. ADVERTENCIA: Advertencia de peligro de in- cendio.

ADVERTENCIA: Advertencia sobre posibles descargas eléctricas. Este aparato se ha fabricado en plantas de fabricación modernas y que hacen uso de procesos respetuosos con el medio ambiente.Campana Extractora / Manual de Usuario 49 / ES

Instrucciones importantes para la seguridad y el medio ambiente

1.1 Seguridad general

Lea las instrucciones importantes de seguridad y guárdelas para su futura consulta Esta sección contiene instruccio- nes de seguridad que ayudarán a la protección contra los riesgos de incendio, descargas eléctri- cas, exposición a la energía de microondas, lesiones personales o daño a la propiedad. El incum- plimiento de estas instrucciones anulará cualquier tipo de garantía.

Los productos Beko cumplen con todas las normas de se

guridad aplicables; por ello, si el cable o el aparato presentan daños, deberán ser reparados o sustituidos por el distribuidor, un servicio técnico o una persona cualificada y autorizada para evi

tar cualquier peligro. Los traba

jos de reparación deficientes o realizados por personal no cua

lificado puede ser peligrosos y entrañar riesgos para el usuario.

Este aparato está destinado al uso doméstico y aplicaciones parecidas, como por ejemplo: – Cocinas para uso del perso- nal de tiendas, oficinas y otros entornos laborales; – Casa rurales; – Por clientes en hoteles o cual- quier otro tipo de entorno re- sidencial; – Entornos de tipo «Habitación y desayuno» (Bed and Break- fast).

• Utilice este aparato únicamente para su uso previsto, tal como se describe en este manual.

• El fabricante no se hace respon- sable de los daños provocados por una instalación incorrecta o un uso inapropiado del producto.

• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de expe- riencia y conocimientos, siem- pre que estén bajo supervisión o hayan recibido instrucciones per- tinentes sobre el uso del aparato de manera segura y comprendan los peligros que conlleva.50 / ES Campana Extractora / Manual de Usuario

• No deje que los niños jueguen con el aparato. La limpieza y mantenimiento del usuario no deben ser realizados por niños sin supervisión.

• La distancia mínima entre la superficie de soporte de los re- cipientes para cocinar en los fo- gones y la parte más baja de su aparato debe ser de al menos 65 cm.

• Si en las instrucciones de instala- ción de la placa de gas se indica una distancia superior, deberá te- nerse en cuenta este hecho.

• Asegúrese de que la fuente de alimentación cumpla con la in- formación que se indica en la placa de datos del aparato.

• Nunca utilice el aparato si está dañado el cable de alimentación o el mismo aparato.

• Evite daños al cable procurando que no sufra tirones, no se doble y no roce con bordes afilados para evitar dañarlo. Mantenga el cable de corriente alejado de superficies calientes y llamas descubiertas.

• Use el aparato únicamente con un enchufe con toma a tierra. ADVERTENCIA: No conecte el aparato a la red eléctrica antes de que la instalación se haya realiza- do por completo.

• Coloque siempre el aparato de forma que el enchufe quede a mano.

• No toque las lámparas si han es- tado en funcionamiento durante mucho tiempo. Pueden ocasio- nar quemaduras en las manos ya que estarán calientes.

• Siga las normas establecidas por las autoridades competen- tes para la descarga del aire de salida (esta advertencia no es aplicable sin la conexión de la chimenea).

• Encienda el aparato después de colocar una olla, una sartén, etc, en los fogones. De lo contrario, las altas temperaturas pueden provocar deformaciones en al- gunas partes del aparato.

• Apague los fogones antes de re- tirar las ollas, los sartenes, etc.

Instrucciones importantes para la seguridad y el medio ambienteCampana Extractora / Manual de Usuario 51 / ES

• No deje aceite caliente en los fo- gones. Las sartenes con aceite caliente pueden ocasionar auto- combustión.

• Preste atención a las cortinas y los estores, ya que, al cocinar platos como patatas fritas, el aceite puede originar un incen- dio.

• El filtro antigrasa se debe reem- plazar por lo menos una vez al mes. El filtro de carbón se debe reemplazar por lo menos cada 3 meses.

• El producto se debe limpiar si- guiendo las instrucciones del manual de usuario. Si la lim- pieza no se ha llevado a cabo siguiendo el manual de usuario, puede haber riesgo de incendio.

• No use materiales filtrantes que no resistan el fuego en vez del filtro actual.

• Utilice únicamente accesorios originales o bien los que reco- miende el fabricante.

• No use el aparato sin el filtro y no retire los filtros mientras el apa- rato esté en funcionamiento.

• En caso de fuego, desactive su producto y los aparatos de co- cina.

• En caso de fuego, cubra la llama y nunca utilice agua para apa- garlo.

• Desenchufe el aparato antes de cada limpieza y cuando no esté en uso.

• La presión negativa de la estan- cia no debe superar los 4 Pa (4 x 10 bar) cuando la campana para una placa eléctrica funcione si- multáneamente con dispositivos de otro tipo de energía excepto la electricidad.

• En la estancia en donde se en- cuentra el aparato, el escape de equipos de combustible o gas, como calefactores, deben ser herméticos o estar absoluta- mente aislados.

• Para la conexión de la chimenea, use tuberías de 120 o 150 mm de diámetro. La conexión de las tuberías debe ser lo más corta posible y tener la menor cantidad de codos de tubería.

Instrucciones importantes para la seguridad y el medio ambiente52 / ES Campana Extractora / Manual de Usuario

• ¡Peligro de descarga eléctrica! Mantenga todos los materia- les de embalaje alejados de los niños. PRECAUCIÓN: Las partes acce- sibles pueden alcanzar tempera- turas elevadas al usarse con co- cinas.

• El canal de salida del aparato no debe estar conectado a canales de aire por los que pasan humo.

• La ventilación de la estancia puede ser insuficiente cuando la campana extractora para pla- cas eléctricas se utiliza al mismo tiempo que los aparatos que fun- cionan con gas u otros combusti- bles (esto puede no ser aplicable a los aparatos que solamente descargan el aire de nuevo en la estancia).

• Los objetos colocados encima del producto pueden caerse. No coloque ningún objeto encima del aparato.

• No flambear debajo del aparato. ADVERTENCIA: Antes de instalar la campana, retire las películas protectoras.

• No dejar llamas altas descu- biertas debajo de la campana extractora cuando está en fun- cionamiento

• Las freidoras se deberán vigilar continuamente durante su utili- zación: el aceite sobrecalentado es inflamable.

1.2 De conformidad con la Directiva

RAEE y eliminación del producto al final de su vida útil: Este producto cumple con la Directiva RAEE de la UE (2012/19/UE). Este producto lleva un símbolo de clasificación de residuos de aparatos eléctricos y electrónicos (RAEE). Este símbolo indica que este producto no debe eliminarse con otros residuos domésticos al final de su vida útil. El aparato usado debe ser devuelto al punto de recogida oficial para el reci- claje de aparatos eléctricos y electrónicos. Para encontrar estos sistemas de recogida, por favor, póngase en contacto con las autoridades locales o con el distribuidor donde se compró el producto. Cada hogar desempeña un papel importante en la recuperación y el reciclaje de los aparatos viejos. La eliminación adecuada de los aparatos usados ayuda a prevenir las posibles consecuencias ne- gativas para el medio ambiente y la salud humana.

Instrucciones importantes para la seguridad y el medio ambienteCampana Extractora / Manual de Usuario 53 / ES

1.3 Conformidad con la Directiva

RoHS El producto que ha adquirido cumple con la Directiva RoHS de la UE (2011/65/UE). No contie- ne materiales peligrosos ni prohibidos especifica- dos en la Directiva.

1.4 Información sobre el embalaje

Los materiales de embalaje del produc- to están fabricados con materiales reci- clables de acuerdo con nuestra Normativa Medioambiental Nacional. No deseche los materiales de embalaje junto con los residuos domésticos o de otro tipo. Llévelos a los puntos de recogida de material de embalaje designados por las autoridades locales.

Instrucciones importantes para la seguridad y el medio ambiente54 / ES Campana de cocina / Manual de usuario

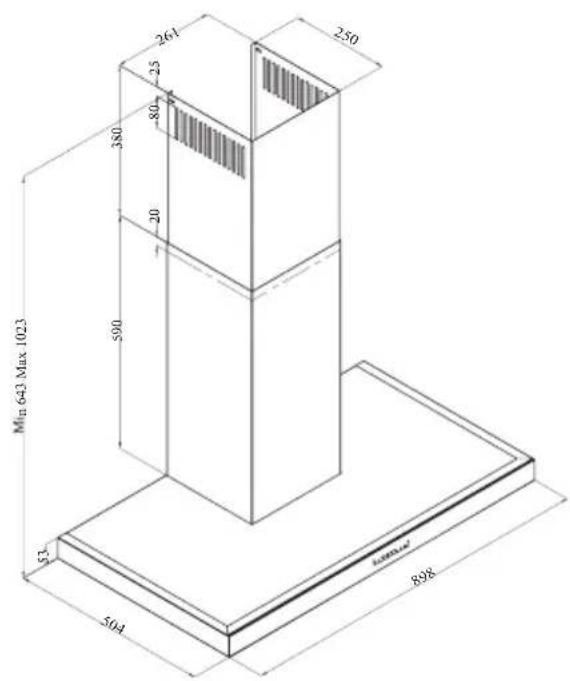

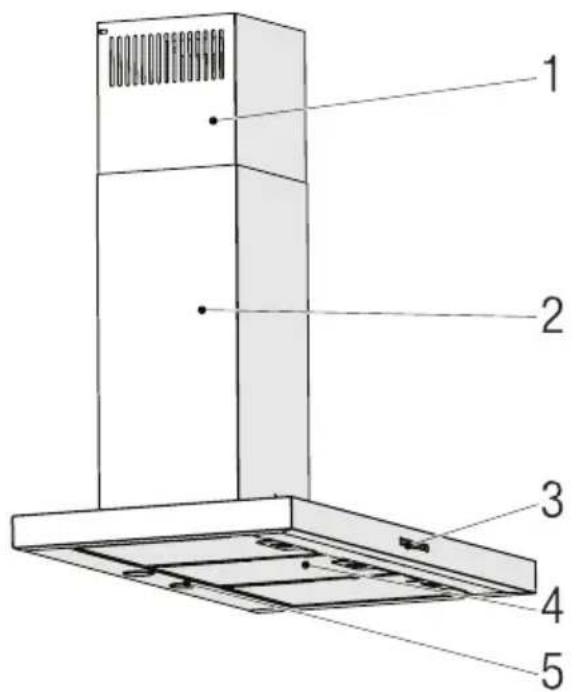

2.1 Visión de conjunto

2. Conducto exterior

5. Iluminación de la estufa

Modelo BHCB 91632 X Tensión de alimentación 220-240V ~ 50 Hz Potencia de la lámpara 2 x 3 W Potencia del motor 210 W Caudal - 3. Nivel 616 m³/h Clase de aislamiento del motor Clas F Clase de aislamiento Class I

25Campana de cocina / Manual de usuario55 / ES

3.3 Instrucciones de funcionamiento

• Su campana contiene un motor con varias ve- locidades.
• Para un mejor rendimiento, recomendamos uti- lizar velocidades bajas en condiciones normales y velocidades altas en casos de olores fuertes y vapor intenso. • Puede iniciar su campana pulsando el botón de la velocidad deseada. (A, B, C) • Puede iluminar el área de cocción presionando la lámpara (D).

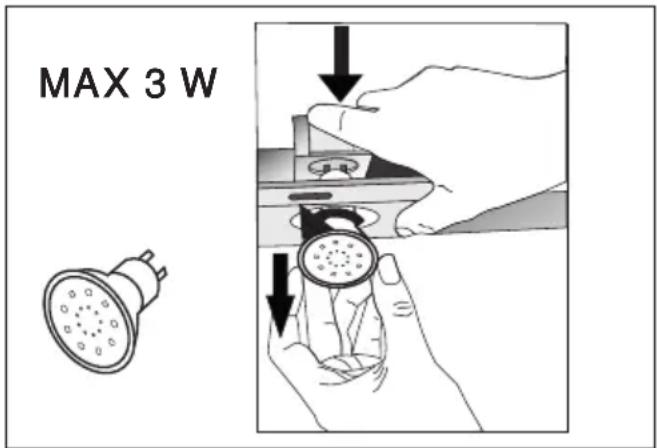

3.4 Reemplazo de la lámpara

MAX 3 W Haga las conexiones eléctricas del aparato. Su aparato utiliza una bombilla LED de 3W. Para cambiar las bombillas, empuje el soporte desde atrás hacia abajo, gírelo en sentido contrario a las agujas del reloj y sáquelo hacia abajo. Haga lo an-terior a la inversa para instalar nuevas bombillas.BombillaPotencia de la bombilla 3 WSoporte / enchufe GZ 10Voltaje de la bombilla 220 - 240 VTamaño 53 x 50 mm

Funcionamiento del aparato

3.1 Control del aparato

A B C D BOTÓN FUNCIÓNA : 1. Botón de nivelHace funcionar el aparato en la primera velocidad. Cuando se pulsa este botón de nuevo para apagar el aparato, el nivel de velo-cidad de la pantalla se apaga.B : 2. Botón de nivelHace funcionar el aparato en la se-gunda velocidad. Cuando se pulsa este botón de nuevo para apagar el aparato, el nivel de velocidad de la pantalla se apaga.C : Botón del nivel 3Hace funcionar el aparato en la tercera velocidad. Cuando se pulsa este botón de nuevo para apagar el aparato, el nivel de velocidad de la pantalla se apaga.D : Luz Encendida / ApagadaPuede iluminar el área de coc-ción pulsando este botón. Vuelva a pulsar este botón para apagar la lámpara.

3.2 Funcionamiento eficiente y

ahorro de energía Uso

• Al utilizar su campana, ajuste la velocidad de acuerdo a la cantidad de vapores y olores exis-tentes, para así ahorrar energía. • Utilice velocidades bajas (1-2) en condiciones normales, y velocidades altas (3) para el olor y el vapor intensos. • Las lámparas en la campana son colocadas para iluminar la superficie donde se cocina.
• Al usarlas como luces de ambientación se des- perdiciará energía innecesariamente y dará una luz insuficiente.56 / ES Campana de cocina / Manual de usuario Código ILCOS DR/F3-220-240- GZ10-50-53 Luminous flux 260 lm Correlated colour temperature 3000 K Este producto dispone de una fuente luminosa de clase de eficiencia energética “F”.

3.5 Funcionamiento con conexión al

• El vapor se extrae a través del conducto de humo, que está sujeto a la cabeza de conexión en la campana.

• El diámetro del conducto de humos debe ser el mismo que el del anillo de conexión. En los entornos horizontales, el tubo tiene que tener una ligera inclinación hacia arriba (alrededor de 10º) para que el aire pueda salir fácilmente de la habitación.

3.6 Funcionamiento sin conexión al

• El aire se filtra a través del filtro de carbón y circula en la habita- ción. El filtro de carbón se utiliza cuando es imposible utilizar un conducto para humos en casa.

• Si el funcionamiento es sin conducto, quite las tapas dentro del adaptador del conducto.

• Retire el filtro de aceite. Para instalar el filtro de carbón, colóquelo en las pestañas centrándolo en la pieza de plástico a ambos lados del cuerpo del ventilador. Apriételo girando a la derecha o a la izquierda.

• Reemplace el filtro de aceite.

Funcionamiento del aparatoCampana de cocina / Manual de usuario 57 / ES

Limpieza y mantenimiento

Antes de la limpieza y el manteni- miento, desenchufe el producto o apague el interruptor.

4.1 Limpieza de los filtros de aceite

de aluminio El filtro de aceite de aluminio se utiliza para rete- ner las partículas de aceite en el aire. Los filtros de aluminio pueden cambiar de color después de ser limpiados repetidamente. Esto es normal, y no debe reemplazar sus filtros.

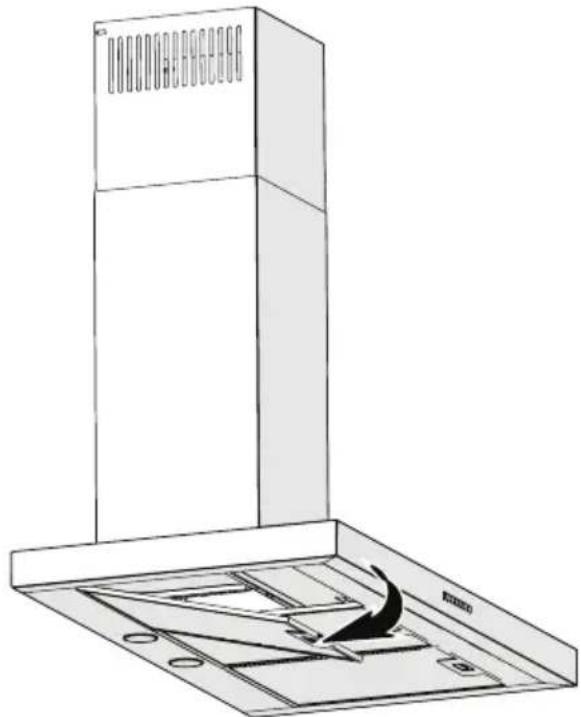

• Empuje el cierre del filtro de aceite de aluminio hacia adelante.

• Luego tire ligeramente hacia abajo y sáquelo (imagen 4). De lo contrario, puede deformar el filtro. Lave y enjuague los filtros de aceite de aluminio con detergente líquido y sustituya los filtros de aceite de aluminio realizando los pasos especificados anteriormente en orden inverso. Estos filtros de aceite de aluminio se utilizan para retener las partículas de aceite en el aire.

También puede lavar los filtros de aceite de aluminio en la lavadora.

PRECAUCIÓN: En caso de uso nor- mal, limpie su filtro de aceite de alu- minio una vez al mes.

4.2 Sustitución de los filtros de

• El aparato que usted ha comprado es apropiado para su uso con filtros de carbón.

• Retire los filtros de aceite de aluminio.

• Coloque la parte inferior del filtro de carbón en el alojamiento del motor.

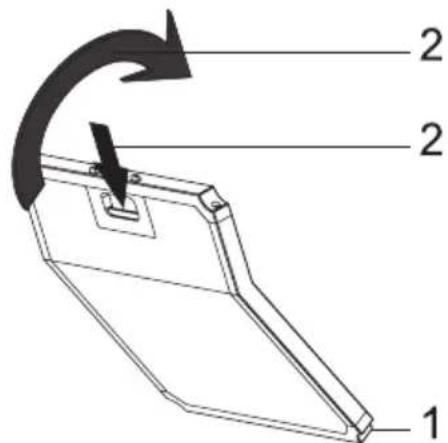

• Pulse en la pestaña del filtro de carbón y em- pújelo hacia adelante, y asegúrese de que las pestañas del filtro de carbón estén enganchadas y bloqueadas.

• Coloque los filtros de aceite de aluminio.

• El filtro de carbón nunca será la- vado.

• Reemplace los filtros de carbón una vez cada 3 meses.

• Puede obtener el filtro de carbón en los servicios técnicos autoriza- dos.58 / ES Campana de cocina / Manual de usuario

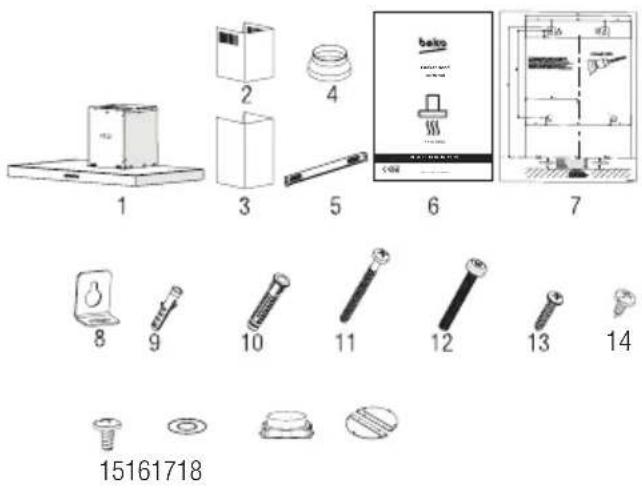

5.2 Accesorios de instalación

3. Conducto exterior

4. Adaptador de Conducto de Chimenea de

5. Placa de conexión del conducto

6. Manual de Usuario

7. Patrón de ensamblaje

8. 2x Placas de suspensión

9. 2 clavijas de plástico de Ø6mm

10. 4 taquetes de plástico de Ø10mm

11. 4 tornillos de montaje para pared de 5.5x60

12. 2x M5x35 Tornillo de conexión de la placa de

13. 2x 3.9x22 Tornillo de la placa de conexión del

17. Adaptador plástico (de cuadrado a redondo)

18. Válvula anti-retorno

La información necesaria para elegir un lugar ade- cuado para la instalación de la campana se da a continuación.

Instalación del aparato

¡ADVERTENCIA: Antes de comen- zar la instalación, lea la información de seguridad en el manual de usua- rio.

¡ADVERTENCIA: Si no se instalan los tornillos y estabilizadores de acuerdo con estas instrucciones, puede producirse una descarga eléctrica. Para la instalación de la campana, por favor con- tacte con el servicio técnico autorizado más cer- cano. Es responsabilidad del cliente proveer la ubicación e instalación eléctrica apropiadas para la campa- na.

5.1 Posición del aparato

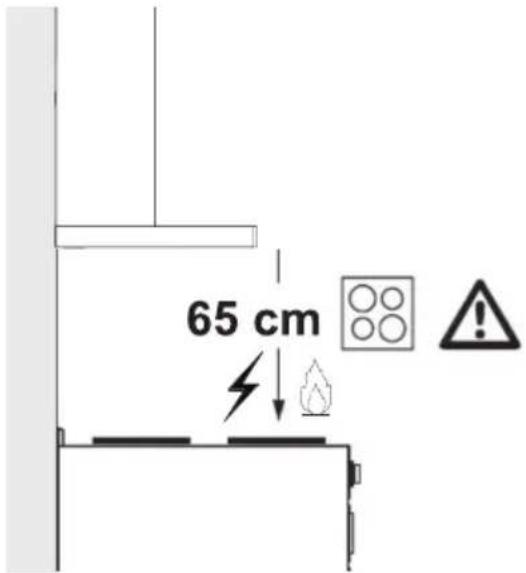

• La distancia entre la cocina y la campana ex- tractora debe ser tenida en cuenta antes del montaje. Esta distancia debe ser de 65 cm.

• La distancia debe medirse desde la superficie de la rejilla para las cocinas de gas,

• y desde la superficie del vidrio para las cocinas eléctricas.Campana de cocina / Manual de usuario 59 / ES

5.3 Montaje en la pared

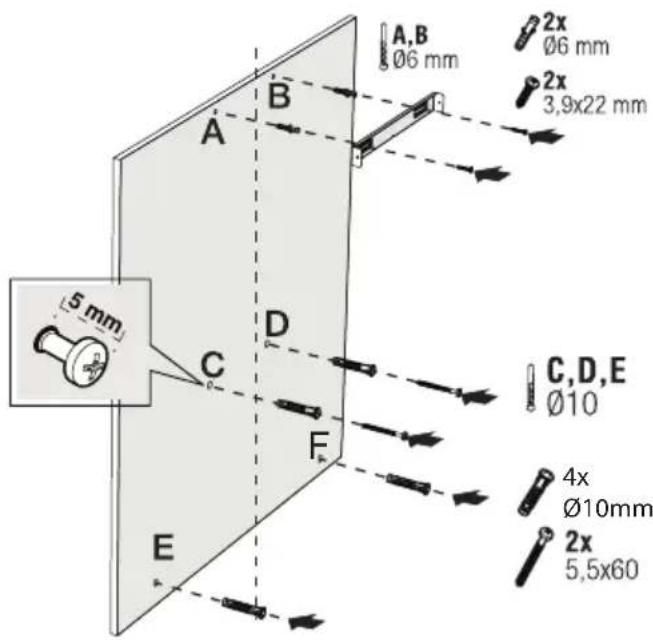

La pared debe ser plana, recta y tener una capaci- dad de carga suficiente. La profundidad de los agujeros de perforación de- ben coincidir con la longitud de los pernos. Los tornillos y tacos proporcionados son adecua- dos para paredes de ladrillo. Para otros materiales de construcción (por ejemplo, paneles de yeso, placas, hormigón poroso), se deben utilizar apro- piadas clavijas y tuercas de fijación.

PRECAUCIÓN: Antes de perforar, asegúrese de que no existan tube- rías de alimentación, gas o agua cerca de las locaciones de perfora- ción. Dibuje una línea perpendicular desde techo hasta al borde inferior de la campana de cocina. Fije el esquema de montaje a la pared. Para los puntos A y B, tome como referencia las dimensio- nes máximas de la campana, taladre en os puntos A y B que ha marcado con una broca de Ø6mm y, a continuación, inserte los tacos de plástico de Ø6mm. Instale la placa de conexión del conducto en la pared con 2 unidades de tornillos de 3,9x22 (Imagen 2). Para instalar el cuerpo de la campana, taladre los puntos C, D, E, F especificados en la plantilla de instalación con una broca de Ø10mm e inserte los tacos de plástico de Ø10mm en estos puntos (Imagen 2). Instale 2 tornillos de montaje de 5,5x60 en los puntos C y D con un espacio de 5 mm entre la cabeza del tornillo y la pared (Imagen 2).

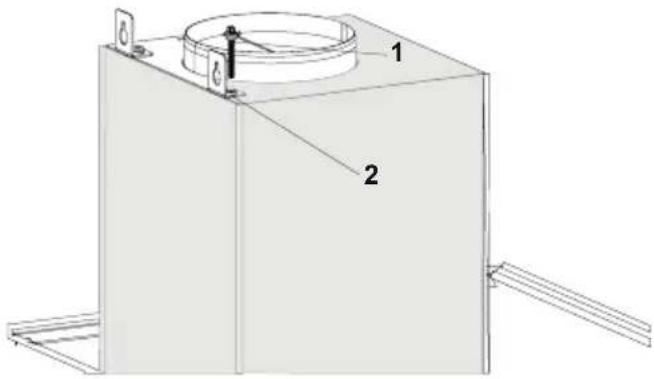

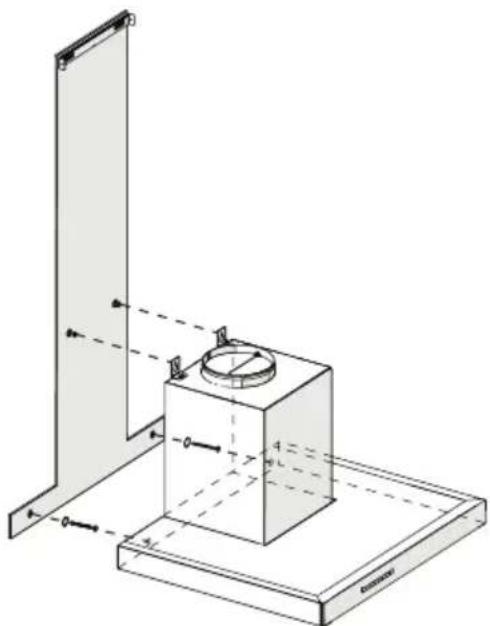

(Imagen 2) Instale dos placas de suspensión en el cuerpo de la campana con tornillos de montaje M5x35 (Imagen 2). (Imagen 3)

Instalación del aparato60 / ES Campana de cocina / Manual de usuario Sostenga la campana extractora por su cuerpo y colóquela sobre los tornillos de montaje en la pa- red y apriete los tornillos (Imagen 3). Instale arandelas M4 en los tornillos de suspen- sión de 5.5x60 Fije la campana extractora con un tornillo de 5,5x60 a la pared a través del orificio de montaje en el interior del aparato (Imagen 3).

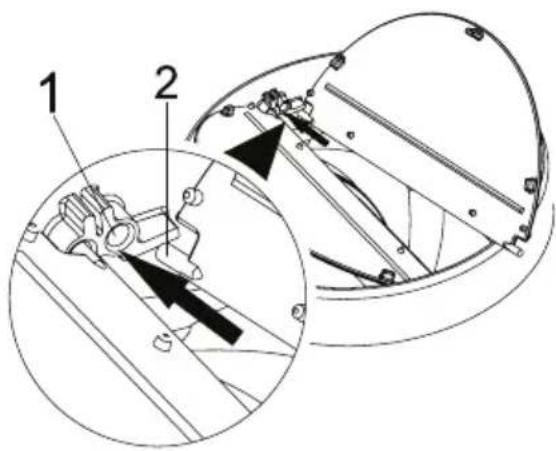

5.4 Conexión al conducto

Si va a utilizar el adaptador de plástico para con- ductos de humos de 120/150 mm de diámetro, conecte un extremo del tubo a este adaptador, si no lo va a utilizar, a la salida directa del producto. Conecte el otro extremo del tubo al conducto de humos. Compruebe que estas dos conexiones es- tán lo suficientemente firmes para que no se aflo- jen cuando el aparato funcione a plena potencia. Compruebe si las tapas del interior del conducto funcionan cuando se aprietan con las abrazaderas. Conecte la conexión del conducto fuera del adaptador (Imagen 5/a). Si el conducto de conexión está colocado en el inte- rior del adaptador, no se producirá la succión de aire ya que la tapa de salida de humos que impide el retorno del aire permanecerá cerrada (Imagen 5/b). La longitud de la conexión de la tubería, así como el número de codos deben ser de lo mínimo posible. A : Tubo de salida de humos B : Tapas de no retorno C: Adaptador de escape de plástico Las válvulas están cerradas y el aparato no fun- ciona, lo que evita que el posible olor exterior y el polvo entren en el interior.

Instalación del aparato (Imagen 4) Ok Not Ok (a) (b) (Imagen 5) (Imagen 6)Campana de cocina / Manual de usuario 61 / ES

5.5 Instalación de la campana en el

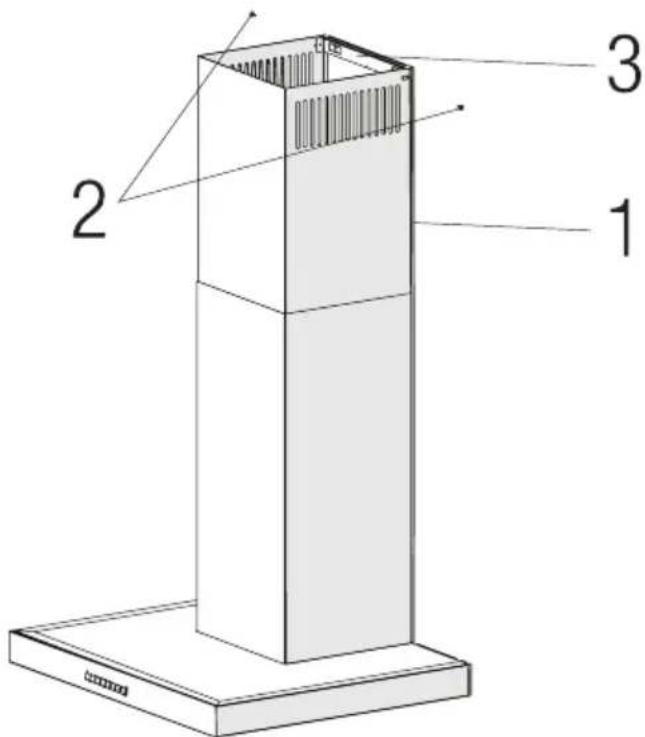

conducto Lleve a cabo la conexión eléctrica de su campana antes de empezar con la instalación del conducto de humos. Deslice las placas del conducto alrede- dor del cuerpo. Instale la placa del conducto en la placa de suje- ción del conducto que está fijada a la pared por sus bordes exteriores superiores (Imagen 7). (Imagen 7)

3. Placa de conexión del conducto

Instalación del aparato62 / ES Campana de cocina / Manual de usuario

Solución de problemas Solución de problemas Causa principal Ayuda El aparato no funciona. Revise los fusibles. El fusible puede estar fundido, revíselo y cám- bielo, si es necesario. El aparato no funciona. Revise la conexión eléctrica. El voltaje de la red debe ser entre 220 y 240 V. El aparato no funciona. Revise la conexión eléctrica. Compruebe si funcionan otros aparatos en su cocina. La lámpara de iluminación no funciona. Revise la conexión eléctrica. El voltaje de la red debe ser entre 220 y 240 V. La lámpara de iluminación no funciona. Revise el interruptor de la lámpara. El interruptor de la lámpara debe estar en posición "on" (encendido). La lámpara de iluminación no funciona. Revise las lámparas. Las lámparas del aparato se iluminarán. La entrada de aire del aparato no es adecuada. Revise el filtro de aluminio. En condiciones normales de funcionamiento, el filtro de aceite de aluminio se limpiará al menos una vez al mes. La entrada de aire del aparato no es adecuada. Revise el conducto de descarga de aire. El conducto de descarga de aire debe estar en posición “on” . La entrada de aire del aparato no es adecuada. Revise el filtro de carbón. Los filtros de carbón serán reemplazados una vez cada 3 meses en condiciones normales.V4_2020 2020_07
