РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TCID 7201 E Kit EINHELL

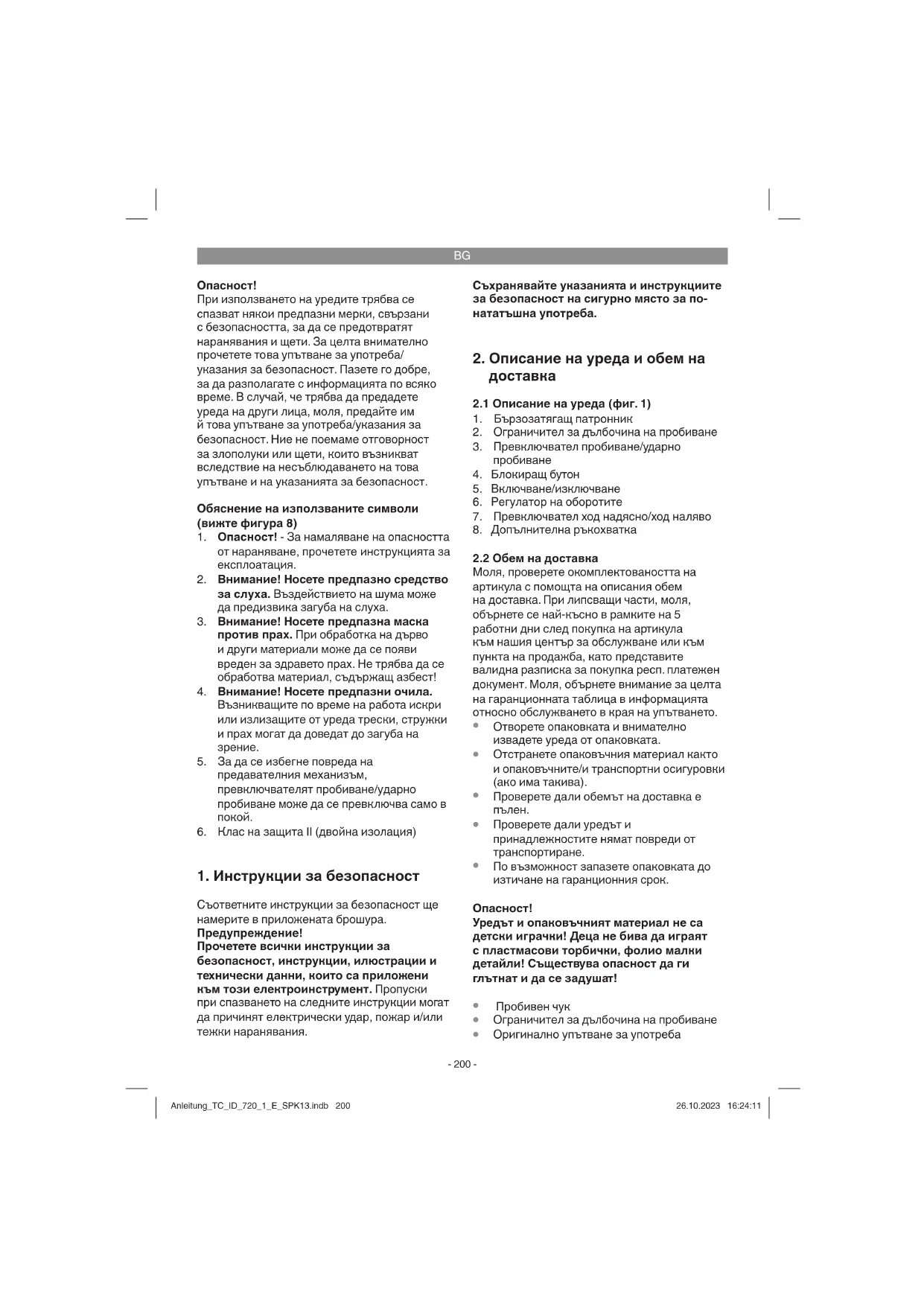

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете

на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност. Обяснение на използваните символи (вижте фигура 8)

1. Опасност! - За намаляване на опасността

от нараняване, прочетете инструкцията за експлоатация.

2. Внимание! Носете предпазно средство

за слуха. Въздействието на шума може да предизвика загуба на слуха.

3. Внимание! Носете предпазна маска

против прах. При обработка на дърво и други материали може да се появи вреден за здравето прах. Не трябва да се обработва материал, съдържащ азбест!

4. Внимание! Носете предпазни очила.

Възникващите по време на работа искри или излизащите от уреда трески, стружки и прах могат да доведат до загуба на

предавателния механизъм, превключвателят пробиване/ударно пробиване може да се превключва само в

6. Клас на защита II (двойна изолация)

1. Инструкции за безопасност

Съответните инструкции за безопасност ще намерите в приложената брошура. Предупреждение! Прочетете всички инструкции за безопасност, инструкции, илюстрации и технически данни, които са приложени към този електроинструмент. Пропуски при спазването на следните инструкции могат да причинят електрически удар, пожар и/или тежки наранявания. Съхранявайте указанията и инструкциите за безопасност на сигурно място за по- нататъшна употреба.

2. Описание на уреда и обем на

1. Бързозатягащ патронник

2. Ограничител за дълбочина на пробиване

3. Превключвател пробиване/ударно

5. Включване/изключване

6. Регулатор на оборотите

7. Превключвател ход надясно/ход наляво

8. Допълнителна ръкохватка

2.2 Обем на доставка

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.

Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).

Проверете дали обемът на доставка е

Проверете дали уредът и принадлежностите нямат повреди от транспортиране.

По възможност запазете опаковката до изтичане на гаранционния срок.

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

Ограничител за дълбочина на пробиване

Указания за техника на безопасност

3. Употреба по предназначение

Ударната бормашина е предназначена за пробиване на отвори в дърво, желязо, цветни метали и за ударно пробиване в камък при използване на съответни свредла. Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят. Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни

Шум и вибрация Стойностите за шум и вибрация са получени съгласно EN 62841. Ниво на звуково налягане L

............................................3 dB Носете защита за слуха. Влиянието на шума може да причини загуба

Общите стойности на трептения (векторна сума на трите посоки) получени съгласно EN 62841. Ударно пробиване в бетон Стойност на емисия на трептения

Пробиване в метал Стойност на емисия на трептения

Посоченитe общи стойности на вибрациите и посочените емисионни стойности на шума са измерени по стандартен процес на проверка и могат да се използват за сравняване на един електрически инструмент с друг; Посоченитe общи стойности на вибрациите и посочените емисионни стойности на шума могат да се използват също и за предварителна оценка на натоварването. Предупреждение: Емисиите на вибрации и шум могат по време на действителното използване на електрическия инструмент да се отклоняват от зададените стойности, в зависимост от начина, по който се използва електрическия инструмент, по-специално, какъв вид детайл се обработва. Ограничете образуването на шум и вибрацията до минимум!

Използвайте само безупречно функциониращи уреди.

Поддържайте и почиствайте уреда

Носете уреда при необходимост за

Остатъчни рискове Дори ако обслужвате този електрически инструмент съгласно предписанията, винаги съществуват остатъчни рискове. Могат да възникнат следните опасности във връзка с конструкцията и изпълнението на този електрически инструмент:

1. Увреждане на белите дробове, ако не се

носи подходяща защитна маска против

2. Увреждане на слуха, ако не се носи

подходяща слухова защита.

3. Увреждания на здравето, резултиращи от

вибрациите върху ръката, ако уредът се използва продължително време и не се води и поддържа както трябва.

5. Преди пускане в експлоатация

Преди свързването се убедете, че данните върху типовата табелка отговарят на данните от мрежата. Предупреждение! Преди да предприемете настройки на уреда винаги издърпвайте мрежовия

5.1 Монтиране на допълнителната

ръкохватка (фиг. 2-3/поз. 8) Допълнителната ръкохватка (8) Ви предоставя допълнителна устойчивост по време на използване на машината за ударно пробиване. Затова не използвайте машината без допълнителната ръкохватка. Допълнителната ръкохватка (8) се закрепва на машината за ударно пробиване чрез затягане с клеми. Чрез въртене на дръжката по посока на часовниковата стрелка закрепването се стяга. Въртенето в посока обратна на часовниковата стрелка освобождава ръкохватката.

Доставената допълнителна ръкохватка (8) първо трябва да се монтира. За целта чрез въртене на дръжката затягането с клеми трябва да се отвори достатъчно широко, за да може допълнителната ръкохватка да се избута над патронника за свредлото (1) на машината за ударно пробиване.

След избутване на допълнителната ръкохватка (8) наместете я в най-удобната за Вас работна позиция.

Сега отново въртете дръжката в обратна посока на въртене, докато допълнителната ръкохватка прилегне

Допълнителната ръкохватка (8) е подходяща както за хора, работещи с дясната ръка, така и за левичари.

5.2 Монтиране и регулиране на

ограничителя за дълбочина (фиг. 4/поз. 2) Ограничителят за дълбочина (2) се държи от допълнителната ръкохватка (8) чрез затягане с клеми. Затягането с клеми се развива респ. навива чрез въртене на дръжката.

Развийте затягането с клеми и поставете ограничителя за дълбочина (2) в предвидения за това канал на допълнителната ръкохватка.

Поставете ограничителя за дълбочина (2) на една и съща равнина спрямо

Изтеглете назад ограничителя за дълбочина на желаната дълбочина на

Отново завийте дръжката на допълнителната ръкохватка (8), докато същата прилегне здраво.

Сега пробивайте дупката, докато ограничителят за дълбочина (2) докосне заготовката.

Преди да предприемете настройки на машината, издърпвайте мрежовия

Освободете ограничителя за дълбочина, както е описано в 5.2 и го бутнете по посока на допълнителната ръкохватка. По този начин имате свободен достъп до патронника за свредла (1).

Тази машина за ударно пробиване е оборудвана с бързозатегателен патронник за свредла (1).

Отвийте патронника за свредла (1). Отворът за свредлото трябва да бъде достатъчно голям, за да поеме свредлото.

Изберете подходящо свредло. Пъхнете свредлото в отвора на патронника, доколкото е възможно навътре.

респ. инструмента (издърпайте мрежовия

6.1 Включване/изключване (фиг. 6/поз. 5)

Най-напред поставете подходящо свредло в машината (виж 5.3).

Свържете мрежовия щепсел с подходящ

Поставете пробивната машина директно на мястото за пробиване.

Натиснете включване/изключване (5) Продължителна работа: Защитете включване/изключване (5) с бутона за фиксиране (4). Изключване: За кратко натиснете включване/изключване (5).

Чрез по-силно или по-слабо натискане на превключвателя включено/изключено (5) изберете оборотите.

Избор на правилните обороти: Най- подходящите обороти зависят от заготовката, от режима на работа и от поставеното свредло.

По-силно натискане на превключвателя включено/изключено (5): по-високи обороти (подходящи за: големи/дълги болтове, твърди материали). Препоръка: Започвайте пробиването на дупки с ниски обороти. След това постепенно увеличавайте оборотите. Предимства: При започване на пробиването свредлото по- лесно се контролира и не не се измества. Избягвате разтрошени отвори при пробиване (напр. при плочки).

6.3 Предварително избиране на оборотите

Регулаторът на оборотите (6) Ви дава възможност да дефинирате максималните обороти. Превключвателят включено/ изключено (5) може да бъде натискан само до предварително зададените максимални обороти.

Регулирайте оборотите с регулиращия пръстен (6) в превключвателя включено/ изключено (5).

Не извършвайте това регулиране по време на пробиване.

6.4 Превключвател ход надясно/ход

наляво (фиг. 6/поз. 7) Да се превключва само в покой! С превключвателя ход надясно/ход наляво (7) настройте посоката на въртене на машината за ударно пробиване: Посока на въртене Позиция на превключвателя

(ход напред и пробиване) натиснат надясно Наляво (ход назад) натиснат наляво

6.5 Превключвател пробиване/ударно

пробиване (фиг. 7/поз. 3) Да се превключва само в покой!

Превключвател пробиване/ударно пробиване (3) в положение пробиване. (позиция A) Приложение: дърво; метали; пластмаси Ударно пробиване: Превключвател пробиване/ударно пробиване (3) в положение ударно пробиване. (позиция

6.6 Препоръки за работа с Вашата машина

Поставете превключвателя пробиване/ ударно пробиване (3) на позиция B (ударно пробиване).

За обработката на зидария или бетон винаги използвайте свредла от твърд метал и висока настройка на оборотите. Anleitung_TC_ID_720_1_E_SPK13.indb 203Anleitung_TC_ID_720_1_E_SPK13.indb 203 26.10.2023 16:24:1226.10.2023 16:24:12BG

Поставете превключвателя пробиване/ ударно пробиване (3) на позиция А (пробиване).

За обработката на стомана винаги използвайте HSS-свредла (HSS = високо легирана бързорежеща стомана) и ниска настройка на оборотите.

Препоръчително е, при пробиването да се използва подходящо охлаждащо средство, за да се избегне ненужно износване на свредлото.

6.6.3 Пробиване на дупки

В случай, че искате да пробиете дълбока дупка в твърд материал (като стомана), препоръчваме, да пробивате дупката с по- малко свредло.

6.6.4 Пробиване във фаянсови плочки и

В началото на пробиването поставете превключвателя пробиване/ударно пробиване (3) на позиция А (пробиване).

Поставете превключвателя пробиване/ ударно пробиване (3) на позиция B (ударно пробиване), след като свредлото е пробило плочката/кахлата.

7. Смяна на мрежовия

съединителен проводник

Ако мрежовият съединителен проводник на този уред се повреди, то той трябва да се смени от производителя или от неговата сервизна служба за обслужване на клиенти или от подобно квалифицирано лице, за да се избегнат излагания на опасност.

8. Почистване, поддръжка и

поръчка на резервни части

Преди всички дейности по почистване издърпвайте щепсела.

По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен въздух при ниско налягане.

Препоръчваме Ви да почиствате уреда директно след всяка употреба.

Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода. Проникването на вода в електроуреда увеличава риска от електрически удар.

При прекомерно образуване на искри въгленовите четки да се проверят от електроспециалист. Опасност! Въгленовите четки трябва да се подменят само от електроспециалист.

Във вътрешността на уреда няма други части, които изискват поддръжка. Anleitung_TC_ID_720_1_E_SPK13.indb 204Anleitung_TC_ID_720_1_E_SPK13.indb 204 26.10.2023 16:24:1226.10.2023 16:24:12BG

8.4 Поръчване на резервни части и

оборудване: При поръчката на резервни части трябва да се посочат следните данни:

Номер на резервна част на необходимата резервна част Актуални цени и информация ще намерите на www.Einhell-Service.com Съвет! За добър резултат на работа препоръчваме висококачественото оборудване на ! www.kwb.eu [e-mail]

отстраняване и рециклиране Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

10. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 ˚C. Съхранявайте електрическия инструмент в оригиналната му

Електроинструментите, акумулаторните батерии и допълнителните приспособления за тях трябва да бъдат предавани за рециклиране с цел оползотворяване на съдържащите се в тях

Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите

Само за страни от ЕС: Съгласно европейска директива 2012/19/EС относно отпадъците от електрическо и електронно оборудване и европейска директива 2006/66/EО относно батериите и акумулаторите и отпадъците от батерии и акумулатори, и тяхното транспониране в националното законодателство електроинструменти, които не могат да се използват повече, както и повредени или изхабени обикновени или акумулаторни батерии трябва да се събират и предават за рециклиране с цел оползотворяване на съдържащите се в тях суровини. При изхвърляне на старите електрически и електронни уреди на различни от определените за целта места те могат да окажат вредно влияние върху околната среда и човешкото здраве поради възможното наличие на опасни вещества в тях. Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на Einhell Germany AG /

Запазено е правото за извършване на технически промени Anleitung_TC_ID_720_1_E_SPK13.indb 206Anleitung_TC_ID_720_1_E_SPK13.indb 206 26.10.2023 16:24:1226.10.2023 16:24:12BG

Информация относно обслужването Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервизни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи. Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи. Категория Пример Износващи се части* Въгленови четки, патронник Консумативни материали/консумативи* Свредло Липсващи части

• Не се включват задължително в доставения комплект! При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www.Einhell-Service.com. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси:

Уредът работил ли е вече или дефектът се е проявил в самото начало?

Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?

Според Вас в какво се състои дефектът на уреда (основна индикация)? Опишете дефекта. Anleitung_TC_ID_720_1_E_SPK13.indb 207Anleitung_TC_ID_720_1_E_SPK13.indb 207 26.10.2023 16:24:1226.10.2023 16:24:12BG

Гаранционна карта Уважаеми клиенти, нашите продукти подлежат на строг контрол на качеството. Ако все пак Вашият уред не функционира безупречно, то ние съжаляваме за това и Ви молим да се обърнете към нашата сервизна служба на посочения на тази гаранционна карта адрес. С удоволствие сме на Ваше разположение и по телефона на посочения номер за обслужване. За предявяването на претенции по гаранцията важи следното:

1. Тези гаранционни условия са насочени изцяло към потребителите, тоест към физически лица, които

не възнамеряват да използват този продукт нито в рамките на своята промишлена, нито в рамките на своята самостоятелна дейност. Тези гаранционни условия регулират допълнителни услуги по гаранцията, които долупосоченият производител допълнително е обещал на купувачите на неговите нови уреди към законната гаранция. Вашите законно обосновани претенции по гаранцията не се засягат от тази гаранция. Нашите услуги по гаранцията са безплатни за Вас.

2. Услугата по гаранцията се разпростира изключително само за дефекти по придобития от Вас в страните

от Европейския съюз нов уред на долупосочения производител, в основата на които е грешка на материала или от производителя и по наш избор се ограничава до отстраняване на тези дефекти или до подмяна на уреда. Моля обърнете внимание, че нашите уреди не са конструирани за промишлена, занаятчийска или професионална употреба. Затова един договор за гаранция не влиза в сила, ако уредът в рамките на гаранционния срок е бил използван за промишлени, занаятчийски или професионални цели или за друго подобно приложение. При артикули с марката „Professional“ /професионален/ не важи изключването на промишлена, занаятчийска или професионална употреба.

3. От нашата гаранция се изключват:

Повреди по уреда, възникнали поради неспазване на инструкцията за монтаж или поради неправилна инсталация, неспазване на ръководството за експлоатация (като напр. поради свързване с неправилно напрежение на мрежата или вид ток) или неспазване на предписанията за поддръжка и безопасност или поради излагане на уреда на аномални условия на околната среда или поради недостатъчна грижа или поддръжка.

Щети по уреда, възникнали поради злоупотреба или друго неправомерно приложение (като напр. пренатоварване на уреда или използване на неразрешени инструменти и компоненти към него), нахлуване на чужди тела в уреда (като напр. пясък, камъни или прах, ...), транспортни щети, силово използване или външни влияния (като напр. щети от падане).

Щети по уреда или по части от него, причината за които е свързано с употреба, с обичайно за уреда или друго естествено износване. Така например акумулаторите и акумулаторните компоненти са изложени на естествено износване и обусловено от тяхната конструкция извършват определен брой цикли. Износването се повлиява отрицателно особено от наднормени товари, скорости на товарене, но и поради излагане на горещина, студ, вибрации и удари.

4. Гаранционният срок възлиза на 2 години и започва от датата на закупуване на уреда. Претенции за

гаранция могат да се предявят преди изтичането на гаранционния срок в рамките на две седмици след констатирането на дефекта. Предявяването на претенции за гаранция след изтичането на гаранционния срок е изключено. Ремонтът или подмяната на уреда не води нито до удължаване на гаранционния срок, нито до определянето на нов гаранционен срок заради тази услуга, свързана с уреда или за съответните вградени резервни части. То ва важи и при използване на обслужване на място.

5. За предявяването на Вашите претенции по гаранцията моля да съобщите за дефектния уред на адрес:

www.Einhell-Service.com. Моля запазете касовата бележка или други доказателства за Вашата покупка на нов уред. Уреди, които се изпращат без съответните горепосочени доказателства за покупка или без типова табелка, се изключват от извършването на услуга по гаранцията заради недостатъчна възможност за класифициране. Ако дефектът на уреда е включен в нашата услуга по гаранцията, то Вие незабавно ще получите обратно ремонтиран или нов уред.

6. Ако използвате уреда в друга страна от Европейския съюз, различна от страната, в която сте го закупили,

то ние ще извършим услугата по гаранцията чрез наш местен сервизен партньор. При изнасяне извън Европейския съюз нямате право на претенции за гаранция. Естествено ние - срещу поемане на разходите от Ваше страна - ще отстраним и дефекти, които не са въобще или вече не са включени в обхвата на гаранцията. За целта моля изпратете уреда до нашия сервизен адрес. При износени, амортизирани и липсващи части ще Ви обърнем внимание към ограниченията на тази гаранция според информацията за сервиз в това ръководство за експлоатация. поръчител/ обслужване: Einhell Bulgaria Ltd.Blvd. „Tzar Osvoboditel“ No 331, 9000 Varna Anleitung_TC_ID_720_1_E_SPK13.indb 208Anleitung_TC_ID_720_1_E_SPK13.indb 208 26.10.2023 16:24:1326.10.2023 16:24:13UKR
