BRUGSANVISNING TCID 7201 E Kit EINHELL

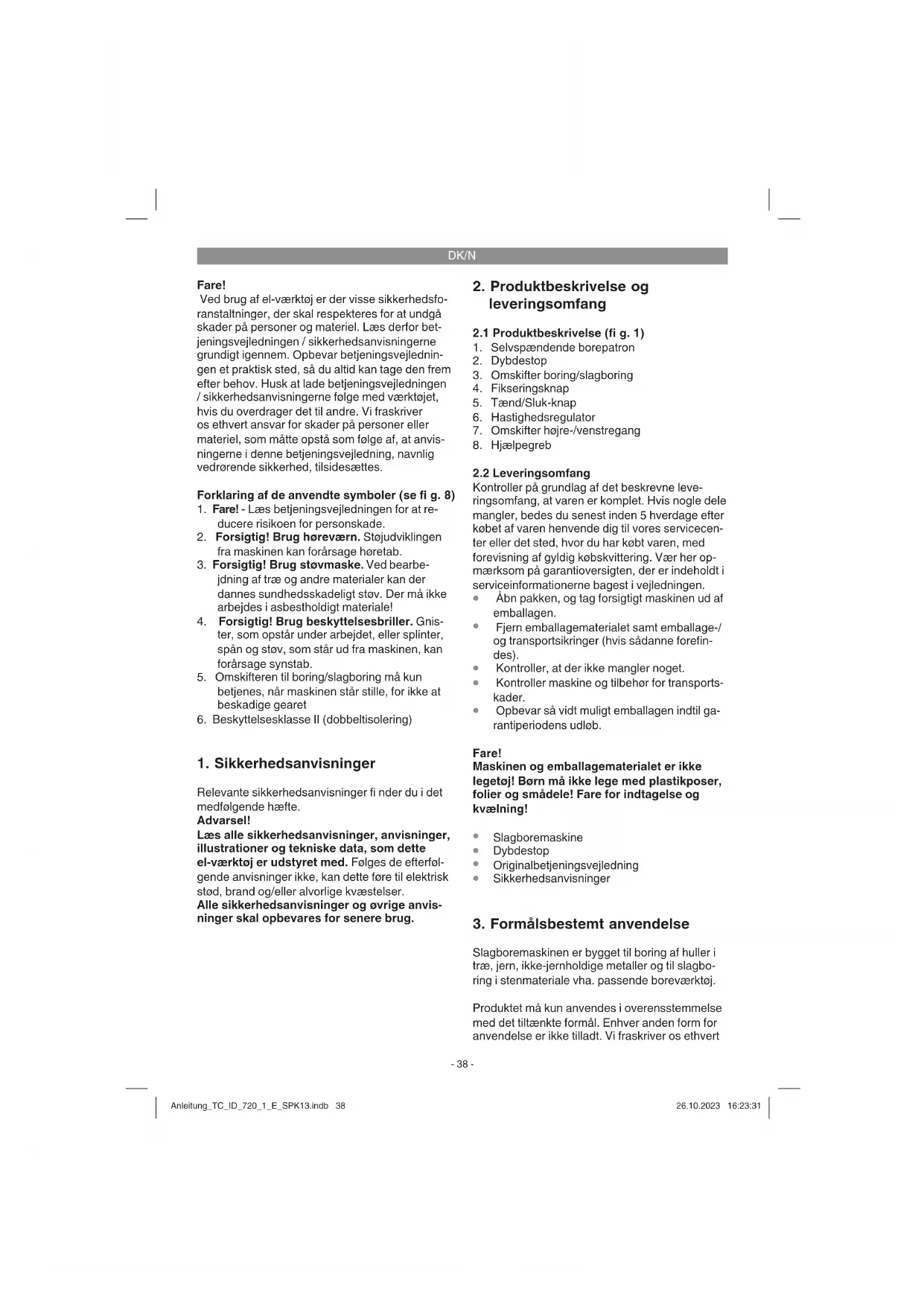

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes. Forklaring af de anvendte symboler (se fi g. 8)

1. Fare! - Læs betjeningsvejledningen for at re-

ducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen

fra maskinen kan forårsage høretab.

3. Forsigtig! Brug støvmaske. Ved bearbe-

jdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

4. Forsigtig! Brug beskyttelsesbriller. Gnis-

ter, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Advarsel! Læs alle sikkerhedsanvisninger, anvisninger, illustrationer og tekniske data, som dette el-værktøj er udstyret med. Følges de efterføl- gende anvisninger ikke, kan dette føre til elektrisk stød, brand og/eller alvorlige kvæstelser. Alle sikkerhedsanvisninger og øvrige anvis- ninger skal opbevares for senere brug.

1. Selvspændende borepatron

6. Hastighedsregulator

7. Omskifter højre-/venstregang

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Slagboremaskinen er bygget til boring af huller i træ, jern, ikke-jernholdige metaller og til slagbo- ring i stenmateriale vha. passende boreværktøj. Produktet må kun anvendes i overensstemmelse med det tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert Anleitung_TC_ID_720_1_E_SPK13.indb 38Anleitung_TC_ID_720_1_E_SPK13.indb 38 26.10.2023 16:23:3126.10.2023 16:23:31DK/N

ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produk- tet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

Vægt: ..........................................................1,8 kg Fare! Støj og vibration Støj- og vibrationstal er beregnet i henhold til EN 62841. Lydtryksniveau L

De angivede samlede svingningsværdier og de angivede støjemissionsværdier er blevet målt iht. en standardiseret analyseproces og kan anven- des til at sammenligne el-værktøj indbyrdes. De angivede samlede svingningsværdier og de angivede støjemissionsværdier kan også bruges til at gennemføre en foreløbig vurdering af belast- ningen. Advarsel: Svingnings- og støjemissionerne kan afvige fra de angivede værdier, når el-værktøjet bruges, dette afhænger af den måde, el-værktøjet bruges på, og især af, hvilke typen emne der bearbejdes. Støjudvikling og vibration skal begrænses til et minimum!

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Sluk maskinen, når den ikke benyttes. Forsigtig! Tilbageværende risici Også selv om du betjener el-værktøjet fors- kriftsmæssigt, er der stadigvæk nogle risiko- faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst- ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli- geholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden produktet sluttes til strømforsyningsnettet, skal det kontrolleres, at angivelserne på mærke- pladen svarer til strømforsyningsnettets data. Advarsel! Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på produktet. 5.1. Montering af hjælpegreb (fi g. 2-3/pos. 8) Hjælpegrebet (8) sikrer et mere stabilt fæste un- der arbejdet med slagboremaskinen. Brug derfor aldrig maskinen uden hjælpegreb. Hjælpegrebet (8) klemmes fast på slagboremas- kinen. Klemmekanismen strammes til ved at dreje Anleitung_TC_ID_720_1_E_SPK13.indb 39Anleitung_TC_ID_720_1_E_SPK13.indb 39 26.10.2023 16:23:3226.10.2023 16:23:32DK/N

Det medfølgende hjælpegreb (8) skal sættes på først. Til det formål drejes på grebet, så klemmekanismen åbnes så meget, at hjæl- pegrebet kan presses hen over borepatronen (1) og ind på slagboremaskinen.

Når hjælpegrebet (8) er blevet sat på, drejer du det til den arbejdsposition, der passer dig bedst.

Drej nu grebet i i den modsatte drejeretning, så hjælpegrebet sidder fast.

Hjælpegrebet (8) kan bruges af både højre- og venstrehåndede.

5.2 Montering og indstilling af dybdestop

(fi g. 4/pos. 2) Dybdestoppet (2) holdes fastklemt af hjælpegre- bet (8). Klemmekanismen løsnes og strammes ved at dreje grebet.

Løsn klemmekanismen, og sæt dybdestoppet (2) ind i udsparingen på hjælpegrebet.

Træk dybdestoppet tilbage svarende til den ønskede boredybde.

Drej grebet på hjælpegrebet (8) til igen, så det sidder fast.

Bor nu hullet, indtil dybdestoppet (2) berører arbejdsemnet.

5.3 Isætning af bor (fi g. 5)

Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på maskinen.

Denne slagboremaskine er forsynet med en selvspændende borepatron (1).

Skru borepatronen (1) på. Boråbningen skal være stor nok til at kunne optage boret.

Vælg et egnet bor. Sæt boret så langt op i bo- repatronens åbning som muligt.

Kontroller med jævne mellemrum, at boret/ værktøjet sidder godt fast (træk stikket ud!).

Sæt først et egnet bor i maskinen (se 5.3).

Sæt stikket i en stikkontakt.

Medbring boremaskinen til borestedet. Tænd: Tryk på tænd/sluk-knappen (5) Vedvarende drift: Fikser tænd/sluk-knappen (5) med låseknappen (4) Sluk: Tryk kortvarigt tænd/sluk-knappen (5) ind.

Omdrejningstallet kan styres trinløst under arbejdet.

Omdrejningstallet bestemmes ud fra, hvor kraftigt du trykker ind på tænd/sluk-knappen (5).

Valg af rigtigt omdrejningstal: Det bedst eg- nede omdrejningstal afhænger af arbejdsem- net, driftsmodus og boret.

Moderat tryk på tænd/sluk-knap (5): Lavere omdrejningstal (ved: små skruer, bløde ma- terialer)

Du undgår splintrede borehuller (f.eks. ved kakler).

Med hastighedsregulatoren (6) kan du fast- sætte det maksimale omdrejningstal. Tænd/ Sluk-knappen (5) kan kun trykkes ind til det fastsatte maksimale omdrejningstal.

Indstil omdrejningstallet med justerringen (6) i tænd/sluk-knappen (5).

6.4 Omskifter højre-/venstregang

Omskift må kun foretages, når maskinen står stille!

Indstil slagboremaskinens omløbsretning med omskifteren (7): Omløbsretning Kontaktposition Højregang (fremad og boring) Højre trykket ind Venstregang (tilbageløb) Venstre trykket ind

6.6 Tip til arbejdet med din slagboremaskine

6.6.1 Boring i beton og murværk

Brug altid hårdmetalsbor kombineret med højt omdrejningstal ved bearbejdning af murværk og beton.

Brug altid HSS-bor til bearbejdning af stål (HSS = højtlegeret hurtigstål) kombineret med et lavt omdrejningstal.

Det anbefales at smøre boringen med et egnet kølemiddel for at undgå unødvendig nedslidning af bor.

6.6.3 Anboring af huller

Hvis du vil bore et dybt hul i et hårdt materiale (f.eks. stål), anbefales det at bore hullet til først med et mindre bor.

Stil omskifteren (3) i position B (slagboring), så snart boret er trængt ind i flisen/kaklen.

nettilslutningsledning Fare! Hvis produktets nettilslutningsledning beskadi- ges, skal den skiftes ud af producenten eller den- nes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

8. Rengøring, vedligeholdelse og

reservedelsbestilling Fare! Træk stikket ud af stikkontakten inden vedligehol- delsesarbejde.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

Ved for megen gnistdannelse skal kontaktkullet efterses af en fagmand. Fare! Udskiftning af kontaktkul skal foretages af en fagmand.

Ved bestilling af reservedele bedes følgende oplyst:

Produktets typebetegnelse

Nummeret på den ønskede reservedel Aktuelle priser og øvrig information fi ndes på www.Einhell-Service.com Tip! Det anbefales at bruge førsteklasses tilbehør fra for at opnå et godt arbejdsresultat! www.kwb.eu [e-mail]

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anleitung_TC_ID_720_1_E_SPK13.indb 42Anleitung_TC_ID_720_1_E_SPK13.indb 42 26.10.2023 16:23:3226.10.2023 16:23:32DK/N

Bortskaff else El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde. Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaff ald! Gælder kun i EU lande: Iht. det europæiske direktiv 2006/66/EF samt 2012/19/EU om aff ald fra elektrisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasserede el-værktøjer, samt defekte eller op- brugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter. Ved forkert bortskaff else kan elektrisk og elektronisk aff ald have skadelige virkninger på miljøet og men- neskers sundhed på grund af den mulige tilstedeværelse af farlige stoff er. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG. Ret til tekniske ændringer forbeholdes Anleitung_TC_ID_720_1_E_SPK13.indb 43Anleitung_TC_ID_720_1_E_SPK13.indb 43 26.10.2023 16:23:3326.10.2023 16:23:33DK/N

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Kontaktkul, borepatron Forbrugsmateriale/ forbrugsdele* Bor Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Garantibevis Kære kunde! Vores produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette. I dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. slutbrugere, der hverken vil bruge

dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt ar- bejde. Disse garantibetingelser regulerer ekstra garantiydelser, som den nedenstående producent lover købere af sine nye produkter som supplement til den lovfastsatte garanti. De lovfastsatte ga- rantikrav berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på det nyt produkt fra nedenstående producent, der

er købt i den Europæiske Union, og som skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssi- ge, faglige virksomheder eller er blevet udsat for lignende belastning. For artikler med betegnelsen „Professional“ gælder udelukkelsen for erhvervsmæssig, håndværksmæssig eller faglig brug ikke.

3. Garantien dækker ikke følgende:

Skader på produktet som følge af tilsidesættelse af montagevejledningen eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (som f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsbestemmelser eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

Skader på produktet som følge af misbrug eller usagkyndig anvendelse (som f.eks. overbelast- ning af produktet eller brug af indsatsværktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (som f.eks. sand, sten eller støv, ...) transportskader, brug af vold eller eksterne påvirkninger udefra (som f.eks. fordi produktet tabes).

Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet na- turligt slid. F.eks. slides batterier og ladepakker helt naturligt med tiden og er konstruktionsmæs- sigt fremstillet til et begrænset cyklustal. Sliddet opstår især på grund af stor last og ladehastig- heder samt som følge af varme, kulde, vibration og stød.

4. Garantiperioden er 2 år fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens

udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gæl- dende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke for- længelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejde, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:

http://www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumenta- tion af købet af det nye produkt ved hånden. Produkter, der sendes ind uden passende dokumen- tation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

6. Har du taget produktet med til et andet land inden for den Europæiske Union, som ikke er det land,

hvor produktet er købt, ydes garanti af en lokal servicepartner. Tages produktet med til et land uden for den Europæiske Union, bortfalder garantikravet. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugs- dele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationer- ne i nærværende betjeningsvejledning. Garant/ Service: Einhell Nordic A/S, Rokhøj 26, 8520 Lystrup, Denmark Anleitung_TC_ID_720_1_E_SPK13.indb 45Anleitung_TC_ID_720_1_E_SPK13.indb 45 26.10.2023 16:23:3326.10.2023 16:23:33S
