KASUTUSJUHEND TCID 7201 E Kit EINHELL

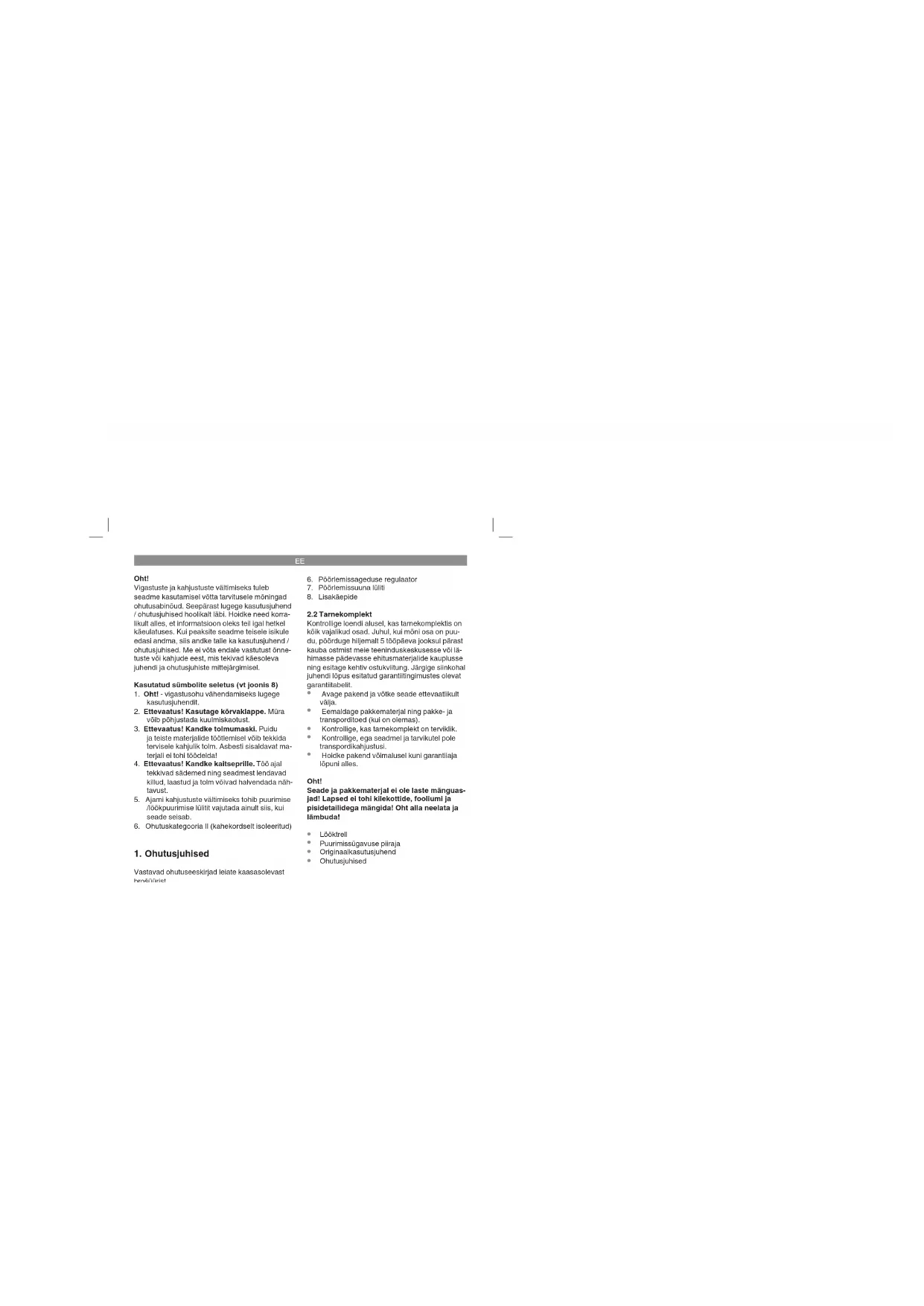

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel. Kasutatud sümbolite seletus (vt joonis 8)

1. Oht! - vigastusohu vähendamiseks lugege

2. Ettevaatus! Kasutage kõrvaklappe. Müra

võib põhjustada kuulmiskaotust.

3. Ettevaatus! Kandke tolmumaski. Puidu

ja teiste materjalide töötlemisel võib tekkida tervisele kahjulik tolm. Asbesti sisaldavat ma- terjali ei tohi töödelda!

4. Ettevaatus! Kandke kaitseprille. Töö ajal

tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm võivad halvendada näh- tavust.

5. Ajami kahjustuste vältimiseks tohib puurimise

/löökpuurimise lülitit vajutada ainult siis, kui seade seisab.

6. Ohutuskategooria II (kahekordselt isoleeritud)

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Hoiatus! Lugege kõiki ohutusjuhiseid, juhendeid, jooniseid ja tehnilisi andmeid, mis kuuluvad elektritööriista juurde. Järgnevalt toodud juhiste puudulik järgimine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid tulevi- kuks alles.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1)

2. Puurimissügavuse piiraja

3. Puurimise / löökpuurimise lüliti

6. Pöörlemissageduse regulaator

7. Pöörlemissuuna lüliti

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Puurimissügavuse piiraja

Originaalkasutusjuhend

3. Sihipärane kasutamine

Lööktrell on ettenähtud aukude puurimiseks pui- du, raua, värviliste metallide ja löökpuurimiseks kivimite sisse vastavat puuriotsakut kasutades. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel. Anleitung_TC_ID_720_1_E_SPK13.indb 176Anleitung_TC_ID_720_1_E_SPK13.indb 176 26.10.2023 16:24:0726.10.2023 16:24:07EE

Kaal: ...........................................................1,8 kg Oht! Müra ja vibratsioon Müra- ja vibratsiooniväärtused tehti kindlaks stan- dardi EN 62841 järgi. Helirõhu tase L

................................................3 dB Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust. Võnke koguväärtused (kolme suuna vektorsum- ma) on kindlaks määratud standardi EN 62841 järgi. Betooni löökpuurimine Võngete emissiooniväärtus a h, ID = 7,5 m/s

Metalli puurimine Võngete emissiooniväärtus a h, D = 4,0 m/s

Esitatud võnke koguväärtused ja müra emis- siooniväärtus on mõõdetud standardiseeritud testimismeetodi järgi ja seda võib kasutada võrd- luseks mõne teise elektritööriista võngete emissi- ooniväärtusega. Märgitud võnke koguväärtusi ja müra emissiooni- väärtusi saab kasutada ka koormuse esialgseks hindamiseks. Hoiatus! Võnke ja müra emisiooniväärtused võivad elektritööriista tegeliku kasutamise ajal erineda etteantud väärtustest, sõltuvalt elektritööriista kasutamise viisist, eelkõige sellest, millist detaili töödeldakse. Piirake müra teket ja vibratsiooni miinimu- mini!

Kasutage ainult täiesti korras seadmeid.

Hooldage ja puhastage seadet korrapäraselt.

Kohandage oma töömeetodid seadmega.

Ärge koormake seadet üle.

Lülitage seade välja, kui seda ei kasutata. Ettevaatus! Jääkriskid Ka siis, kui te kasutate elektritööriista eeskir- jadekohaselt, jääb jääkriskide oht alati püsi- ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat

2. Kuulmiskahjustused juhul, kui ei kanta sobivat

3. Tervisekahjustused, mis tulenevad käte

vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele. Hoiatus! Enne seadme reguleerimist tõmmake toite- pistik alati pistikupesast välja.

5.1 Lisakäepideme paigaldamine

(joonised 2-3/8) Lisakäepide (8) pakub lööktrelli kasutamisel lisatuge. Seepärast ärge kasutage seadet ilma lisakäepidemeta. Lisakäepide (8) kinnitatakse lööktrelli külge fi k- saatoriga. Fiksaator keeratakse kinni käepidet päripäeva pöörates. Fiksaator avaneb vastupäeva keerates.

Kõigepealt tuleb paigaldada kaasasolev lisa- käepide (8). Selleks tuleb käepidet keerates fiksaator piisavalt avada, et lisakäepideme saaks üle padruni (1) trelli otsa lükata.

Pärast lisakäepideme (8) otsapanemist keerake see enda jaoks mugavaimasse töö- asendisse.

Seejärel keerake käepide vastupidises suu- nas kinni tagasi, kuni lisakäepide on kindlalt kohal.

mine (joonis 4/2) Sügavuspiirikut (2) hoiab kinni lisakäepideme (8) fi ksaator. Fiksaatori saab avada või sulgeda kä- epidet keerates.

Avage fiksaator ja pange sügavuspiiri (2) sel- leks ettenähtud avasse lisakäepidemes.

Seadke sügavuspiirk (2) puuriga samale tasapinnale.

Tõmmake sügavuspiirik soovitud puurimis- sügavuse võrra tagasi.

Seejärel puurige auk, kuni sügavuspiirik (2) töödeldavat detaili puudutab.

5.3 Puuri sissepanemine (joonis 5)

Enne seadme reguleerimist tõmmake võrgu- pistik alati pesast välja.

Vabastage sügavuspiirik nagu on kirjeldatud punktis 5.2 ja lükake lisakäepideme suunas. Nii pääseb puuripadrunile (1) vabalt ligi.

Valige sobiv puur. Lükake puur võimalikult sügavale padruniavasse.

Kontrollige regulaarselt, kas puur või instru- ment on korralikult kinni (tõmmake võrgupistik välja!).

6.1 Toitelüliti (joonis 6/5)

Pange kõigepealt seadmesse sobiv puur (vt punkt 5.3).

Pange võrgupistik sobivasse pistikupessa.

Seadke trell täpselt puurimiskohale. Sisselülitamine: Vajutage toitelülitit (5) Pidev režiim: Lukustage toitelüliti (5) lukustusnupuga (4). Väljalülitamine: Vajutage lühidalt toitelülitit (5).

Pöörlemissagedust saab töötamise ajal suju- valt muuta.

Valige toitelüliti (5) tugevama või nõrgema vajutamisega pöörlemissagedus.

Õige pöörlemissageduse valimine: Sobivaim pöörlemissagedus sõltub töödeldavast detai- list, töörežiimist ja kasutatavast puurist.

Väike surve toitelülitile (5): madal pöörlemis- sagedus (sobib: väikestele kruvidele, pehme- tele materjalidele)

Suurem surve toitelülitile (5): suur pöörlemis- sagedus (sobib: suurtele/pikkadele kruvidele, tugevatele materjalidele) Vihje: Puurige avad väikese pöörlemissagedu- sega. Seejärel suurendage pöörlemissagedust järk-järgult. Eelised:

Puuri on augu puurimisel lihtsam kontrollida ja see ei libise kõrvale.

Väldite killustatud puurauke (nt kahhelkivide puhul).

Pöörlemissageduse regulaatoriga (6) on või- malik määrata maksimaalne pöörlemissage- dus. Toitelülitit (5) saab ainult kuni ettenähtud maksimaalse pöörlemissageduseni vajutada.

Reguleerige pöörlemissagedust toitelülitis (5) asuva reguleerimisvõruga (6).

Ärge reguleerige puurimise ajal.

6.4 Pöörlemissuuna lüliti (joonis 6/7)

Lülitage ümber ainult siis, kui seade ei tööta!

Reguleerige pöörlemissuuna lülitiga (7) löökt- relli pöörlemissuunda: Pöörlemissuund Lüliti asend Paremale (edasi ja puurimine) Paremale vajutatud Vasakule (tagasi) Vasakule vajutatud

6.5 Puurimise / löökpuurimise lüliti

(joonis 7/3) Lülitage ümber ainult siis, kui seade ei tööta! Puurimine: Puurimise / löökpuurimise lüliti (3) on puurimise asendis. (Asend A) Kasutamine: puit; metallid; plastmassid Anleitung_TC_ID_720_1_E_SPK13.indb 178Anleitung_TC_ID_720_1_E_SPK13.indb 178 26.10.2023 16:24:0726.10.2023 16:24:07EE

Löökpuurimine: Puurimise / löökpuurimise lüliti (3) on löökpuurimi- se asendis. (Asend B) Kasutamine: betoon; kivimid; müüritis

6.6 Nõuanded trelliga töötamiseks

6.6.1 Betooni ja müüritise puurimine

Seadke puurimise /löökpuurimise lüliti (3) asendisse B (löökpuurimine).

Kasutage müüritise või betooni töötlemiseks alati kõvasulampuuri ja suurt pöörlemissa- gedust.

6.6.2 Terase puurimine

Seadke puurimise /löökpuurimise lüliti (3) asendisse A (puurimine).

Kasutage terase töötlemiseks alati HSS-puuri (HSS = kõrglegeeritud kiirteras) ja väikest pöörlemissagedust.

Soovitatav on puurauku sobiva jahutusvahen- diga määrida, et vältida puuri mittevajalikku kulumist.

6.6.3 Aukude puurimine

Kui soovite puurida sügavat auku kõva materjali (nagu nt teras) sisse, on soovitatav väiksema pu- uriga auk ette puurida.

6.6.4 Plaatide ja kahhelkivide puurimine

Augu puurimiseks seadke puurimise /löökpu- urimise lüliti (3) asendisse A (puurimine).

Kui puur on plaadist/kahhelkivist läbi tungi- nud, seadke puurimise /löökpuurimise lüliti (3) kohe asendisse B (löökpuurimine).

7. Toitejuhtme vahetamine

Oht! Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

8. Puhastus, hooldus ja varuosade

tellimine Oht! Lahutage seade enne puhastustöid vooluvõrgust.

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

Soovitame puhastada seadet otsekohe pärast iga kasutamist.

Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasu- tage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Ar- vestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida. Oht! Süsiharju tohib vahetada ainult kvalifi tseeri- tud elektrik.

Seadme sisemuses ei asu muid hooldust vajavaid osi.

8.4 Varuosade ja tarvikute tellimine:

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpa- kendis. Anleitung_TC_ID_720_1_E_SPK13.indb 180Anleitung_TC_ID_720_1_E_SPK13.indb 180 26.10.2023 16:24:0826.10.2023 16:24:08EE

Kasutuskõlbmatuks muutunud seadmete käitlus Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse võtta. Ärge käidelge elektrilisi tööriistu ja akusid/ patareisid koos olmejäätmetega! Üksnes EL liikmesriikidele: Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohalda- misele riigi õigusaktides tuleb kasutusressursi ammendanud elektritööriistad ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse. Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke ain- eid, kahjustada keskkonda ja inimeste tervist. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult Einhell Germany AG loal. Tehniliste muudatuste õigus reserveeritud Anleitung_TC_ID_720_1_E_SPK13.indb 181Anleitung_TC_ID_720_1_E_SPK13.indb 181 26.10.2023 16:24:0826.10.2023 16:24:08EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Süsiharjad, padrun Kulumaterjal / Kuluosad* Puur Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda kaupluse poole, kelle juurest toote soetasite. Garantiinõuete esitami- sel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks ettevõtlus tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida lubab allpool nimetatud tootja oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta teie seaduslikke garanti- inõudeid. Meie garantiiteenus on teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt Euroopa Liidus ostetud, allpool nimetatud tootja toodetud

uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et ainult ”Professio- nal” kaubamärgiga tooted on konstrueeritud ettevõtluses, käsitöönduses ja kutsetegevuses kasuta- mise otstarbel. Kõikide teiste toodete puhul garantiileping ei kehti, kui neid on kasutatud ettevõtluse, käsitöönduse, kutsetegevuse või samaväärsel otstarbel.

seadme kahjustused, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigal- duse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmisel ebaharilike keskkonna- tingimuste kätte või puuduliku hoolduse ja kontrolli tõttu;

seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine) võõrkehade (nt liiva, kivide või tolmu jne) seadmesse tungimise tagajärjel; transpordikahjud, kahjustused, mis on tekkinud jõu kasutamise või välisjõudude mõju (nt kahjustused mahakukkumise tõttu) tagajärjel;

kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel. Näiteks mõjub akudele ja akupakkidele loomulik kulumine ja need on konstruktsioonist tingituna ette nähtud piiratud tsüklite arvu jaoks. Kulumist mõjutavad eelkõige nõutavad koormused, laadimiskiirused, ent ka kokkupuude kuumuse, külma, vibratsioo- ni ja löökidega.

4. Garantiiaeg on kaks aastat ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb

esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See keh- tib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.Einhell-Service.com. Ho-

idke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

6. Kui olete seadme viinud mõnda muusse Euroopa Liidu liikmesriiki kui riik, kus seadme ostsite,

täidame garantii sealse teeninduspartneri kaudu. Euroopa Liidust väljaviimisel garantiinõudeõigus puudub. Enesestmõistetavalt kõrvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse. Kulu-/tarbe- ja puu- duolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele. Anleitung_TC_ID_720_1_E_SPK13.indb 183Anleitung_TC_ID_720_1_E_SPK13.indb 183 26.10.2023 16:24:0826.10.2023 16:24:08LV
