NAVODILA ZA UPORABO TCID 7201 E Kit EINHELL

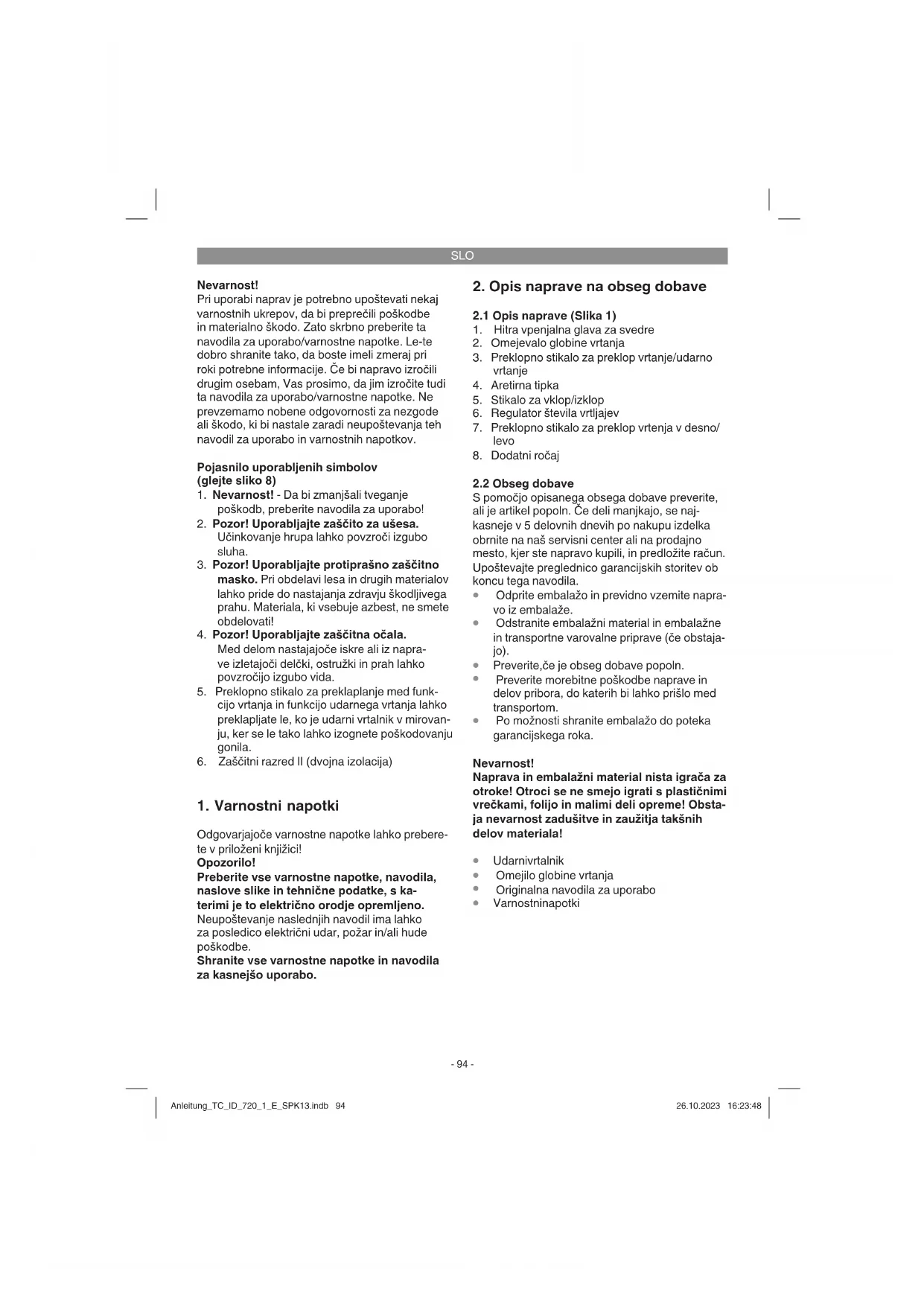

Nevarnost! Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov. Pojasnilo uporabljenih simbolov (glejte sliko 8)

1. Nevarnost! - Da bi zmanjšali tveganje

poškodb, preberite navodila za uporabo!

2. Pozor! Uporabljajte zaščito za ušesa.

Učinkovanje hrupa lahko povzroči izgubo sluha.

3. Pozor! Uporabljajte protiprašno zaščitno

masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

4. Pozor! Uporabljajte zaščitna očala.

Med delom nastajajoče iskre ali iz napra- ve izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida.

5. Preklopno stikalo za preklaplanje med funk-

cijo vrtanja in funkcijo udarnega vrtanja lahko preklapljate le, ko je udarni vrtalnik v mirovan- ju, ker se le tako lahko izognete poškodovanju gonila.

6. Zaščitni razred II (dvojna izolacija)

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici! Opozorilo! Preberite vse varnostne napotke, navodila, naslove slike in tehnične podatke, s ka- terimi je to električno orodje opremljeno. Neupoštevanje naslednjih navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

6. Regulator števila vrtljajev

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se naj- kasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

Odprite embalažo in previdno vzemite napra- vo iz embalaže.

Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.

Po možnosti shranite embalažo do poteka garancijskega roka. Nevarnost! Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obsta- ja nevarnost zadušitve in zaužitja takšnih delov materiala!

Udarni vrtalnik je primeren za vrtanje lukenj v les, železo, barvne kovine in za udarno vrtanje v kam- nine z uporabo ustreznega vrtalnega orodja. Ta stroj se lahko uporablja le v skladu z njeg- ovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec. Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovor- nosti, če je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

............................................3 dB Uporabljajte zaščito za ušesa. Hrup lahko povzroči izgubo sluha. Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 62841. Udarno vrtanje v beton Emisijska vrednost vibracij a h, ID = 7,5 m/s

Vrtanje v kovino (dodatni ročaj) Emisijska vrednost vibracij a h, ID = 4,0 m/s

Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa so bile izmerjene po stan- dardiziranem testnem postopku in jo je mogoče za primerjavo električnega orodja primerjati z drugo vrednostjo. Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa je možno uporabiti tudi za predhodno oceno obremenitve. Opozorilo: Vrednosti nihanj in emisij hrupa se lahko med dejansko uporabo električnega orodja razlikujejo od navedenih vrednosti, kar je odvisno od načina uporabe električnega orodja, zlasti od vrste ob- delovanca. Omejite hrupnost in vibracije na minimum!

Redno vzdržujte in čistite napravo.

Izključite napravo, ko je ne uporabljate. Pozor! Tudi, če delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevar- nosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne

protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne

3. Zdravstvene težave, ki so posledica tresljajev

rok, če dlje časa uporabljate napravo ali, če je ne uporabljate in vzdržujete pravilno. Anleitung_TC_ID_720_1_E_SPK13.indb 95Anleitung_TC_ID_720_1_E_SPK13.indb 95 26.10.2023 16:23:4826.10.2023 16:23:48SLO

Pred priklopom se prepričajte, če se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju. Opozorilo! Zmeraj izvlecite električni priključni vtikač preden začnete izvajati nastavitve na skobljiču. 5.1. Montaža dodatnega ročaja (Sliki 2 - 3/ Poz. 8) Dodatni ročaj (8) Vam med uporabo udarnega vr- talnega stroja nudi dodatno oporo. Zato stroja ne uporabljajte brez dodatnega ročaja. Dodatni ročaj (8) se na udarni vrtalni stroj pritrdi tako, da ga vpnete. Z vrtenjem ročaja v smeri uri- nega kazalca pritegnete pritrditev tega ročaja. Z vrtenjem ročaja v nasprotni smeri urinega kazalca pa pritrditev sprostite.

Priloženi dodatni ročaj (8) je potrebno najprej montirati. Za to je potrebno z vrtenjem ročaja pritrdilni obroč dovolj odpreti, da lahko dodat- ni ročaj potisnete preko vpenjalne glave (1) na udarni vrtalni stroj.

Zdaj pa ročaj vrtite v nasprotni smeri urinega kazalca tako dolgo, dokler ne bo dodatni ročaj trdno pritrjen na udarni vrtalni stroj.

vrtanja (Slika 4/Poz. 2) Omejevalo globine vrtanja (2) je pritrjeno na pri- trdilnem obroču dodatnega ročaja (8). Pritrdilni obroč zatisnete oz. Sprostite tako, da vrtite ročaj v smeri urinega kazalca oz. V nasprotni smeri urinega kazalca.

Sprostite pritrdilni obroč in vstavite omejevalo globine vrtanja (2) v za to predvideno odprti- no dodatnega ročaja.

Ponovno privijte ročaj dodatnega ročaja (8) tako, da bo ta nameščen trdno.

Zdaj vrtajte luknjo tako dolgo, dokler se omejevalo globine vrtanja (2) ne dotakne obdelovanca.

Preden pričnete izvajati nastavljalna dela na udarnem vrtalnem stroju, je vedno prvo pot- rebno potegniti električni vtikač iz električne omrežne vtičnice.

Omejevalo globine vrtanja sprostite tako, kot je to prikazano pod točko 5.2 in ga potisnite v smeri dodatnega ročaja. Tako imate prosti dostop do vpenjalne glave (1).

Vpenjalno glavo (1) odvijte tako, da se odpre. Odprtina za sprejem svedra mora biti dovolj velika, da lahko sprejme sveder.

Izberite ustrezen sveder. Potisnite sveder v odprtino vpenjalne glave tako daleč, kot je možno.

Vpenjalno glavo (1) zaprite. Preverite, če je sveder trdno in nepremično nameščen v vpenjalni glavi (1).

V rednih časovnih intervalih preverjajte, če je sveder oz. orodje pravilno nameščeno (Po- tegnite električni vtikač iz električne omrežne vtičnice!).

6.2 Nastavitev števila vrtljajev

Med delovanjem lahko brezstopenjsko kont- rolirate število vrtljajev svedra.

Število vrtljajev lahko izbirate tako, da bolj močno ali manj močno pritiskate na stikalo za vklop / izklop (5).

Izbira pravilnega števila vrtljajev: Število vrtlja- jev, ki je najbolj primerno, je odvisno od obde- Anleitung_TC_ID_720_1_E_SPK13.indb 96Anleitung_TC_ID_720_1_E_SPK13.indb 96 26.10.2023 16:23:4926.10.2023 16:23:49SLO

Manjši pritisk na stikalo za vklop / izklop (5): manjše število vrtljajev (primerno za: manjše vijake, mehkejše obdelovance)

Večji pritisk na stikalo za vklop / izklop (5): večje število vrtljajev (primerno za: večje/ daljše vijake, trde obdelovance) Nasvet: Luknje prvo navrtajte z manjšim številom vrtljajev. Nato pa postopoma povečajte število vrtljajev. Prednosti:

Sveder je pri navrtavanju lažje kontrolirati in ne zdrsne.

6.3 Predizbira števila vrtljajev

Regulator števila vrtljajev (6) Vam omogoča, da nastavite največje število vrtljajev. Zdaj lahko stikalo za vklop/izklop (5) pritisnete le še do vnaprej nastavljenega maksimalnega števila vrtljajev.

Število vrtljajev nastavite na nastavljalnem obročku (6), ki se nahaja na stikalu za vklop/ izklop (5).

Za obdelovanje zidov ali betona vedno upora- bljajte svedre iz trdine in nastavitev za visoko število vrtljajev.

Za obdelovanje jekla vedno uporabljajte HSS- svedre (HSS = visoko legirano jeklo za hitro delovanje) in nizko število vrtljajev.

6.6.4 Vrtanje v ploščice in tlakovec

7. Zamenjava električnega

priključnega kabla Nevarnost! Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti. Anleitung_TC_ID_720_1_E_SPK13.indb 97Anleitung_TC_ID_720_1_E_SPK13.indb 97 26.10.2023 16:23:4926.10.2023 16:23:49SLO

8. Čiščenje, vzdrževanje in

naročanje nadomestnih delov Nevarnost! Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.

Zaščitno opremo, zračne reže in ohišje mo- torja vzdržujte kar se le da v stanju brez pri- sotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.

Priporočamo, da napravo očistite neposredno po vsakem končanem delu.

Redno čistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara.

Pri prekomernem iskrenju naj strokovnjak za elektriko preveri oglene ščetke. Nevarnost! Oglene ščetke lahko zamenja le stro- kovnjak za elektriko.

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.

8.4 Seznam nadomestnih delov in dodatne

opreme: Pri naročanju nadomestnih delov navedite nas- lednje:

številka potrebnega nadomestnega dela Aktualne cene in informacije lahko najdete na spletni strani: www.Einhell-Service.com Namig! Za dobre delovne rezultate priporočamo ka- kovostno dodatno opremo družbe ! www.kwb.eu [e-mail]

9. Odstranjevanje in ponovna

uporaba Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovi- na in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodin- jske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poz- nate primernih zbirališč, se pozanimajte pri svoji občinski upravi.

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 ˚C. Električno orodje shranjujte v originalni embalaži. Anleitung_TC_ID_720_1_E_SPK13.indb 98Anleitung_TC_ID_720_1_E_SPK13.indb 98 26.10.2023 16:23:4926.10.2023 16:23:49SLO

Odlaganje Poskrbite za okolju prijazno recikliranje električnih orodij, akumulatorskih baterij, pribora in embalaž. Električnih orodij in akumulatorskih/običajnih baterij ne smete odvreči med gospodinjske odpadke! Zgolj za države Evropske unije: V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi in njenim prenosom v naci- onalno zakonodajo se morajo odslužena električna orodja zbirati ločeno in odstraniti na okolju prijazen način. Prav tako se morajo v skladu z Direktivo 2006/66/ES pokvarjene ali odslužene akumulatorske baterije in baterije za enkratno uporabo zbirati ločeno in odstraniti na okolju prijazen način. Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi. Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem Einhell Germany AG. Pridržana pravica do tehničnih sprememb Anleitung_TC_ID_720_1_E_SPK13.indb 99Anleitung_TC_ID_720_1_E_SPK13.indb 99 26.10.2023 16:23:4926.10.2023 16:23:49SLO

Servisne informacije V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali. Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka- teri deli potrošni material. Kategorija Primer Obrabni deli* Ogljene ščetke, vpenjalna glava Obrabni material/ obrabni deli* Sveder Manjkajoči deli

• ni nujno, da je v obsegu dobave! Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja: Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

Garancijska listina Spoštovana stranka, naši izdelki so prestali stroga preverjanja kakovosti. V kolikor ta naprava ne bo več delovala brezhibno, nam je to iskreno žal in vas prosimo, da se obrnete na naš servis, naveden na tej garancijski kartici. Prav tako se na nas lahko obrnete na navedeno telefonsko številko servisa. Za uveljavitev garancijskih zah- tevkov velja naslednje:

1. Ti garancijski pogoji so usmerjeni izključno na potrošnika, tj. fi zične osebe, ki želijo ta izdelek upora-

bljati v sklopu obrti ali druge samostojne dejavnosti. Ti garancijski pogoji določajo dodatna jamstva, ki jih proizvajalec poleg zakonskega jamstva zagotavlja kupcem novih naprav. Ta garancija ne pose- ga v vaše zakonske garancijske zahtevke. Naše jamstvo je za vas brezplačno.

2. Jamstvo izključno pokriva okvare novih naprav proizvajalca, kupljenih v EU, ki se nanašajo na

materialno napako ali napako proizvajalca, in je po naši presoji omejeno na odpravljanje takšnih okvar ali zamenjavo naprave. Upoštevajte, da naše naprave niso bile izdelane za namene uporabe v obrtništvu ali za poklicno uporabo. Garancijska pogodba se tako ne sklene, če se je naprava v garancijskem obdobju uporabljala v obrti, trgovini ali industriji oz. je bila izpostavljena enakovredni stopnji obrabe. Pri artiklih, ki jih uvrščamo v znamko »Professional« izključitev za obrt, rokodelstvo ali poklicno uporabo ne velja.

Škode na napravi, nastale zaradi neupoštevanja navodil za montažo ali zaradi neustrezne na- mestitve, neupoštevanja navodil za uporabo (npr. priklop na napačno omrežno napetost ali vrsto električnega toka), neupoštevanja določil za vzdrževanje in varnostnih napotkov, izpostavljanja naprave neprimernim okoljskim pogojem oz. zaradi neustrezne nege ter vzdrževanja.

Škode na napravi, nastale zaradi malomarne ali nepredvidene uporabe (npr. prekomerna obre- menitev naprave ali uporaba nedovoljenih orodij oz. pripomočkov za uporabo) in vdora tujkov v napravo (npr. pesek, kamenčki ali prašni delci ...). Transportne škode, nasilne uporabe ali tujih vplivov (npr. škoda zaradi padca).

Škode na napravi ali delih naprave, nastale zaradi običajne ali naravne obrabe. Tako so denimo akumulatorji ali paketi akumulatorjev izpostavljeni naravni obrabi in so konstrukcijsko predvideni za določeno število polnilnih ciklov. Na obrabo zlasti negativno vplivajo podaljšana obremenitev, hitrosti polnjenja in izpostavljenost vročini, mrazu, tresljajem in udarcem.

4. Garancijsko obdobje znaša dve leti in se prične z datumom nakupa naprave. Garancijski zahtevke

je treba vložiti pred potekom garancijskega obdobja v dveh tednih, ko ste opazili okvaro. Garancijski zahtevki, vloženi po poteku garancijskega obdobja, so nični. Zaradi popravila ali zamenjave naprave se ne podaljša garancijsko obdobje in prav tako se ne začne novo garancijsko obdobje za napravo oz. vgrajene nadomestne dele. To prav tako velja pri uveljavitvi servisna na mestu uporabe.

jamstvo prenese na lokalnega servisnega partnerja. Garancijskega zahtevka ni mogoče uveljavljati, če je bilo blago odposlano izven EU. Proti povračilu stroškov vam nudimo popravilo okvarjenih naprav, za katere je garancijsko obdobje že poteklo. V ta namen napravo odpošljite na naš servisni naslov. Pri obrabi, potrošnih in manjkajočih delih se sklicujemo na omejitve tega jamstva v skladu z informacijami o servisu, navedenih v teh navodilih za uporabo. Porok/ Storitev:Einhell Croatia d.o.o., Pustodol Začretski 19/H, 49223 Sv. Križ Začretje, Hrvatska Anleitung_TC_ID_720_1_E_SPK13.indb 101Anleitung_TC_ID_720_1_E_SPK13.indb 101 26.10.2023 16:23:5026.10.2023 16:23:50H
