РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX04761 PowerPlus

5.4 Използване и грижи за електроинструмента .............................................. 5

7.4 Стандарт на инструмента/управление на въздушния поток (Фиг. 6) .... 8

8.2 Включване и изключване на машината .......................................................... 8

8.3 Регулиране на скоростта на въртене ........................................................... 8

• 11 ТЕХНИЧЕСКИ ДАННИ p. 9
• 12 ШУМ p. 10
• POWX04761 BG Copyright © 2023 VARO С т р а н и ц а | 2 www.varo.com 13 ГАРАНЦИЯ p. 10
• 14 ОКОЛНА СРЕДА p. 11
• 15 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ POWX04761 BG Copyright © 2023 VARO С т р а н и ц а | 3 www.varo.com МАШИНА ЗА ШПАКЛОВАНЕ НА ГИПСОКАРТОН 710 ВТ POWX04761 1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА Машината за шпакловане на гипсокартон е предназначена за шпакловане на стени и тавани изработени от гипсокартон или гипс. Машината за шпакловане предоставя превъзходна повърхност и е по-бърза от обикновените методи за окончателна обработка както за ново строителство, така и за ремонтни работи. Тя е проектирана за работа заедно с прахосмукачка за минимално количество прах и най-добри резултати от шпакловането. Въртящата се шпакловаща глава позволява постигането на отлични резултати при минимално време и усилия. Неподходящ за професионална употреба. Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции. 2 ОПИСАНИЕ (ФИГ. 1-2) p. 11

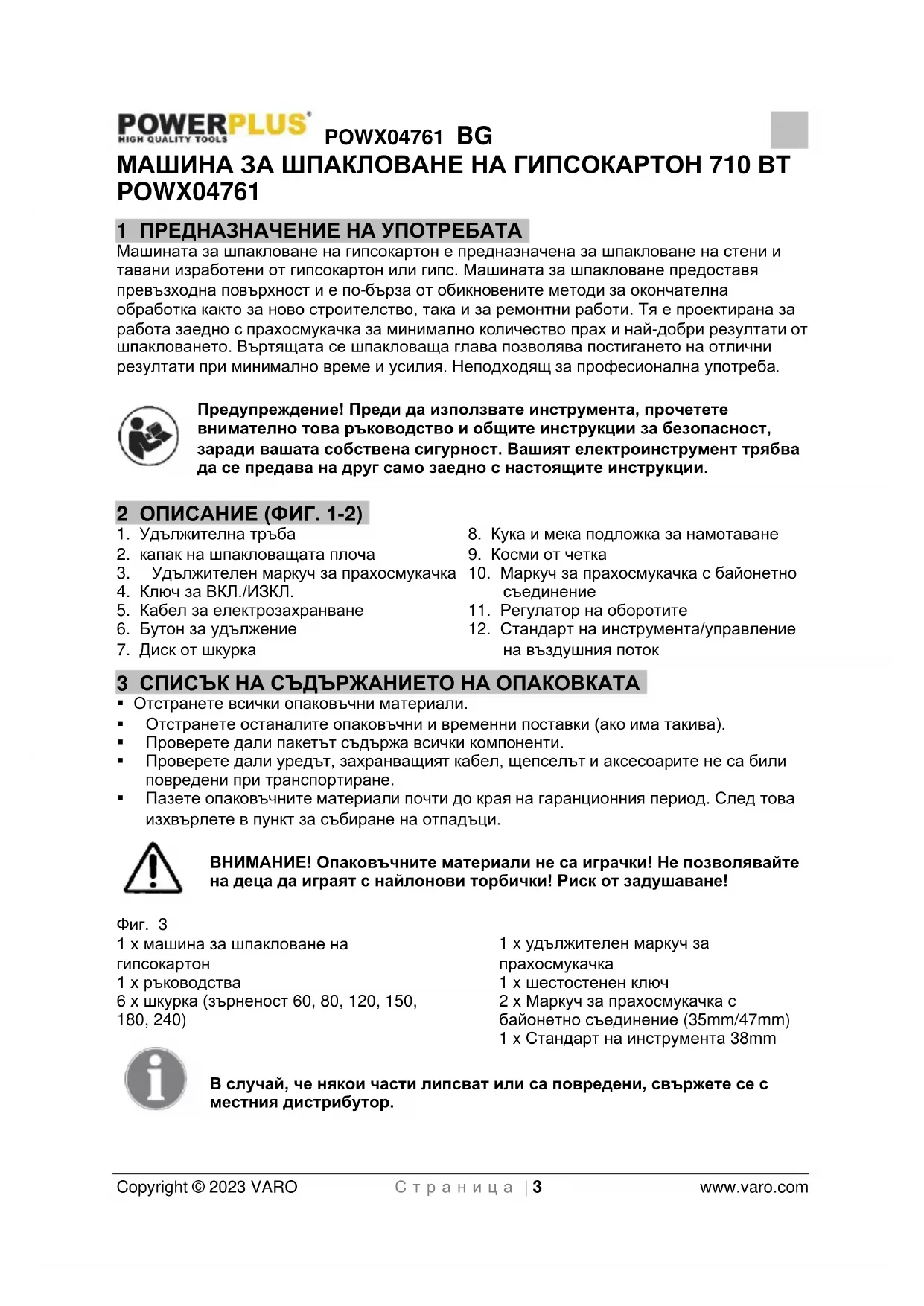

1. Удължителна тръба

2. капак на шпакловащата плоча

3. Удължителен маркуч за прахосмукачка

4. Ключ за ВКЛ./ИЗКЛ.

5. Кабел за електрозахранване

6. Бутон за удължение

8. Кука и мека подложка за намотаване

на въздушния поток 3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.

• Отстранете останалите опаковъчни и временни поставки (ако има такива).

• Проверете дали пакетът съдържа всички компоненти.

• Проверете дали уредът, захранващият кабел, щепселът и аксесоарите не са били повредени при транспортиране.

• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци. ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване! Фиг. 3 1 x машина за шпакловане на гипсокартон 1 x ръководства 6 x шкурка (зърненост 60, 80, 120, 150, 180, 240) 1 x удължителен маркуч за прахосмукачка 1 x шестостенен ключ 2 x Маркуч за прахосмукачка с байонетно съединение (35mm/47mm) 1 x Стандарт на инструмента 38mm В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.POWX04761 BG Copyright © 2023 VARO С т р а н и ц а | 4 www.varo.com 4 СИМВОЛИ В настоящия наръчник и/или върху машината са използвани следните символи:

Носете защитни ръкавици

Винаги носете предпазни

Обозначава риск от нараняване на хора или повреда на инструмента.

Прочетете ръководството преди употреба.

В съответствие с основните стандарти за безопасност на приложимите европейски

Class II – Машината е с двойна изолация, поради което заземителен проводник не е необходим. 5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРОИНСТРУМЕНТИ Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент” в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.

• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.

• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху

• Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности

• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели- преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.

• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.

• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.

• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.

• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.POWX04761 BG Copyright © 2023 VARO С т р а н и ц а | 5 www.varo.com

• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нащрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.

• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.

• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.

• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.

• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.

• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.

• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.

• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.

• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.

• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.

• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.POWX04761 BG Copyright © 2023 VARO С т р а н и ц а | 6 www.varo.com

• Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

5.5 Сервизно обслужване

• Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност. 6 ДОПЪЛНИТЕЛНИ СЪВЕТИ ЗА БЕЗОПАСНОСТ

• Дръжте ръцете си далеч от зоната на въртящата се шпакловаща глава през цялото

• Продължителното вдишване на носения от въздуха прах от шпакловането на гипсокартон може да повлияе отрицателно на дихателните функции: − Винаги използвайте прахосмукачка с поставена торбичка одобрена за събиране на прах от шпакловане − Винаги носете дихателна маска одобрена за прах и изпарения

• Шпакловането на боя на оловна основна е изключително отровно и не трябва да бъде предприемано. Позволявайте само на професионалисти със специално обучение и екипировка да изпълнят тази задача.

• Поддържайте правилна стойка и баланс през цялото време. Не се протягайте. Използвайте подходящо скеле.

• Винаги носете подходяща предпазна екипировка по време на работа.

• Важно: след завършване на шпакловането изключете ключа и изчакайте спиращата шпакловаща глава да спре напълно преди да я оставите.

• Не работете никога с инструмента в зони с възпламеняеми твърди вещества, течности и газове. Искри от комутационните / графитните четки могат да причинят пожар или експлозия.

• Има различни приложения, за които е проектиран този инструмент. Производителят настойчиво препоръчва този инструмент да не бъде модифициран и / или използван за всяко друго приложение освен за това, за което е проектиран.

• Използвайте машината с двете си ръце през цялото време. Загубата на управление може да причини нараняване на хора.

• Дръжте захранващия кабел далеч от работната зона на машината. Винаги прекарвайте кабела зад себе си.

• Незабавно изключвайте машината, ако възникнат необичайни вибрации или други неизправности. Проверете машината за да установите причината.

• Прахът, който възниква при работа с този инструмент, може да бъде вреден за здравето. Използвайте противопрахова система и носете подходяща маска за предпазване от прах, и отстранете натрупалата се прах с прахосмукачка.

• Не работете с материали, които съдържат азбест (азбестът се счита за канцерогенен).

• Праха от материали като боя съдържаща олово, някои видове дървесина, минерали и метали може да е вредна (контакт с или вдишване на праха може да предизвика алергични реакции и/или дихателни заболявания на оператора или околните); носете прахозащитна маска и работете с устройство за извличане на праха, когато такова може да се свърже.

• Определени видове прах се класифицират като канцерогенни (като прах от дъб и бук) особено във връзка с добавки за кондициониране на дървесина; носете прахозащитна маска и работете с устройство за извличане на праха, когато такова може да се свърже.

• Следвайте свързаните с прах национални изисквания за материалите, с които искате да работите.POWX04761 BG Copyright © 2023 VARO С т р а н и ц а | 7 www.varo.com

6.1 Електрическо свързване

Мрежовото напрежение трябва да съответства на напрежението посочено върху фабричната табелка на инструмента. При никакви обстоятелства инструментът не трябва да бъде използван, ако захранващият кабел е повреден. Повреденият кабел трябва да бъде заменен незабавно от упълномощен сервизен център. Не се опитвайте да ремонтирате сами повредения кабел. Употребата на повредени захранващи кабели може да доведе до токов удар. 7 СГЛОБЯВАНЕ

• Задръжте здраво абразивната подложка и след това завъртете ключа обратно на часовниковата стрелка, за да демонтирате подложката.

• Разположете абразивния диск в центъра на абразивната подложка и натиснете върху отворите в абразивния диск, които трябва да са подравнени с отвеждащите отвори в абразивната подложка.

• Само за кръгла абразивна подложка: проведете тестов пуск, за да проверите дали абразивния диск е захванат в центъра. Предупреждение: Монтирайте само определената абразивна подложка на машината. За да осигурите оптимални работни характеристики, машината трябва да работи на малко по-ниски обороти за няколко минути, за да принуди шлифовъчната подложка да пасне перфектно към уплътнителната повърхност. По време на този процес частици от бяла пяна ще излизат от абразивната глава. Това обаче няма да повреди машината.

7.2 Удължителен вал (Фиг. 4)

• Използвайте удължителния вал (O) според предназначението за работа за по- високи работни повърхности.

• Разхлабете втулката на извода за извличане на прах (N) на горния вал (J). Не снемайте втулката от извода.

• Подравнете задната ръкохватка (O1) с основната ръкохватка и въведете втулката (O3) на удължителния вал (O) в извода (N) с люлеещо движение по целия път до ограничението.

• Регулирайте дължината на удължителния вал (O) ако е необходимо. Обърнете внимание на маркировката “max. 1,65 м” на удължителния вал. Затегнете втулката (N) след сглобяване/регулиране на удължителния вал.

7.3 Изсмукване на прах (Фиг. 5)

• Разхлабете заключващия бутон за регулиране на дължината (N) чрез завъртането му по посока на символа за отключване на ръкохватката на инструмента.

• Въведете вакуумния маркуч (P) в края на ръкохватката на инструмента както е илюстрирано.

• Затегнете блокиращия бутон за регулиране на дължината (N) чрез завъртането му по посока на символа за заключване на ръкохватката на инструмента.

• Свържете вакуумния маркуч с адаптер Ø 47 мм (P4) директно към индустриална прахосмукачка (първо снемете маркуча на прахосмукачката).

• Също така вакуумният маркуч може да се свърже с един от 2-те адаптера към индустриална прахосмукачка без снемане на маркуча на прахосмукачката.POWX04761 BG Copyright © 2023 VARO С т р а н и ц а | 8 www.varo.com

7.4 Стандарт на инструмента/управление на въздушния поток (Фиг. 6)

• Ръкохватката на инструмента (P1) предотвратява повреда на маркуча, когато оставяте инструмента по време на почивките.

• Управлявайте въздушния поток чрез приплъзване на пръстена за регулиране на мощността (P3) през отвора в конектора на инструмента (P2).

• Мощността на изсмукване на прах е на нейното най-ниско ниво, когато отворът е изцяло видим. ПРЕДУПРЕЖДЕНИЕ: Неизползването на одобрена торбичка за прах с вашата прахосмукачка ще повиши нивото на праха пренасян от въздуха в работната зона. Продължителното излагане на действието на такъв прах може да увреди дихателната система. 8 РАБОТА

8.1 Стартиране и спиране на инструмента

Уверете се, че напрежението на мрежата за електрозахранване е същото като посоченото на табелката с данни на машината, и че превключвателят (4) е на “OFF” (ИЗКЛ.) преди да свържете инструмента към електрическата мрежа.

8.2 Включване и изключване на машината

Включвайте и изключвайте машината за шпакловане на гипсокартон с ключа.

8.3 Регулиране на скоростта на въртене

Скоростта на машината е променлива за нейното пригаждане към различни задачи. Тя може да бъде регулирана от 600 мин

с помощта на регулатора (11). Завъртете регулатора по посока обратна на часовниковата стрелка за да увеличите скоростта и в посока на часовниковата стрелка за да я намалите. Като правило, трябва да използвате по-висока скорост за бързо снемане на материала и по-ниска скорост за по-прецизен контрол.

8.4 За монтаж на диск от шкурка

• Извадете щепсела на машината.

• Внимателно притиснете новия диск от шкурка на мястото му. Той ще бъде фиксиран сигурно от куката и подложката.

8.5 За снемане на куката и меката подложка (8)

Меката подложка трябва да бъде перфектно равна за получаване на добри резултати при шпакловане. Ако тя е деформирана или повредена, това ще причини неравна повърхност при шпакловане. Винаги я заменяйте, когато е повредена.

8.6 Как да използваме инструмента

Ефективното управление на този мощен инструмент изисква работа с две ръце за максимална безопасност и контрол. Жизнено важно е поддържането на стабилна стойка през цялото време, особено върху скеле или кокили.POWX04761 BG Copyright © 2023 VARO С т р а н и ц а | 9 www.varo.com 9 ОПЕРАЦИИ ПРИ ШПАКЛОВАНЕ

• След настройката на машината и прахосмукачката и вземане на всички предпазни мерки и поставяне на предпазната екипировка, започнете с включване на прахосмукачката и след това на машината. (Ако използвате прахосмукачка с вградено превключване, тогава просто включете машината.)

• Започнете шпакловането и внимателно контактувайте с работната повърхност възможно най-леко - просто е достатъчно да придържате шпакловащата глава плоско притисната към повърхността.

• Напречният елемент на шпакловащата глава позволява на диска от шкурка (7) да следва контурите на работната повърхност.

• Най-добрата техника е използване на припокриващи се движения и поддържането на главата в постоянно движение. Не спирайте никога за прекалено дълго на едно място, защото ще се появят спирални белези. С натрупването на опит ще бъде много лесно да постигнете отлични резултати. ЗАБЕЛЕЖКА: Уверете се, че шкурката (7), която използвате, е подходяща за задачата, защото твърде грубата шкурка може да отстранява материала прекалено бързо за да бъде контролирано това, а твърде фината шкурка може да се заглажда прекалено често и да не може да шпаклова в дълбочина повърхността. ВНИМАНИЕ: Избягвайте острите издатини, пирони и др. Те биха протрили шкурката и вероятно повредили и меката подложка. 10 ПОЧИСТВАНЕ И ПОДДРЪЖКА

10.1 Поддържайте инструмента чист

Периодично продухвайте всички въздушни канали със сух сгъстен въздух. Всички пластмасови части трябва да бъдат почиствани с влажна кърпа. НИКОГА не използвайте разтворители за почистване на пластмасови части. Те могат да разтворят или повредят по друг начин материала. Носете предпазни очила при употреба на сгъстен въздух. Почиствайте вакуумното въртящо се съединение, защото натрупалият се прекалено много прах ще му попречи да се върти свободно. 11 ТЕХНИЧЕСКИ ДАННИ

POWX04761 Номинална мощност 710 Вт Номинална честота 50 Хц Номинално напрежение 230-240 В Скорост на въртене 600-1500 мин

Диаметър на диска 225 мм Дължина на кабела 4 м + щепсел VDE Гъвкав маркуч 4 м Обща дължина 1100 до 1650 ммPOWX04761 BG Copyright © 2023 VARO С т р а н и ц а | 10 www.varo.com 12 ШУМ Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3) Ниво на звуковото налягане LpA 85 dB(A) Ниво на звуковата мощност LwA 96 dB(A) ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A). aw (Вибрации): 3,2 m/s² K = 1,5 m/s² 13 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.

• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.

• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервизен център за електроинструменти.

• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.

• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите

• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.POWX04761 BG Copyright © 2023 VARO С т р а н и ц а | 11 www.varo.com 14 ОКОЛНА СРЕДА Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда. Ненужните електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането. 15 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ VARO N.V. – Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – BE2500 Lier – Белгия декларира единствено, че продукт: МАШИНА ЗА ШПАКЛОВАНЕ НА ГИПСОКАРТОН марка: POWERplus модел: POWX04761 е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви / Регулации базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация. Европейски директиви / Регулации (включително, ако са приложими, техните промени към датата на подписване): 2011/65/EU 2014/30/EU 2006/42/ЕO Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими): EN60745-1 : 2009 EN60745-2-3 : 2011 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V. Долуподписаният действа от името на Изпълнителния директор на компанията, Ludo Mertens Регулационни въпроси – мениджър по съответствията 16/11/2022, Lier - BelgiumPOWX04761 LV Copyright © 2023 VARO 1 | l a p a www.varo.com
