用户手册 PAS 4200 EDEN

• 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。
• 只能将设备连接到按规定安装的插座上。
• 请采取保护措施防止裸露的插头和插座受潮。

安全运行

• 在接触水之前，将水中的所有电气设备从电源断开。否则电击可导致死亡或重伤。
• 当电线或外壳损坏时，请勿使用设备。
• 电源软线不能更换，如果软线损坏，此器具应废弃。
• 设备中的运行单元包括一个具有强磁场的磁铁，它可以影响心脏起搏器或植入的除颤器 (ICD)。植入物与磁铁之间的距离至少应为 0.2 m。
• 切勿拉扯电缆。尤其不要借助电缆来搬运设备。
• 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。
• 本设备可由3岁及以上的儿童以及身体、感官或精神能力有限或缺乏经验和知识的人使用，前提是他们得到监督或安全使用设备的指导，并了解由此带来的危险。儿童不得玩耍设备。清洁和用户维护工作不得由没有受到监督的儿童进行。
• 切勿在设备上进行任何技术更改。
• 在设备上工作之前，请始终拔下电源插头。
• 只能在设备上进行本说明书中有述的工作。
• 只能使用原装备件和配件。
• 如有问题，请联系授权客户服务部门或 EDEN。

按照规定的使用

请仅将本说明书中所述的产品用于如下用途：

• 用于保持玻璃容器中的水循环。
• 对水箱或水槽进行循环泵抽送或抽出。
• 在室内用于个人的水族器材。
• 遵守技术数据。(→ 技术数据)

以下限制条件适用于本设备：

• 禁止在游泳池中使用。
• 不可输送除水以外的其他液体。
• 严禁在无水流的情况下运行。
• 请勿将设备与化学品、食品、易燃易爆物质或除水以外的其他液体一起使用。
• 不得接在自来水管上。
• 禁止用于商业或者工业目的。
• 根据 EMC（电磁兼容性），这是一个 A 级设备。在居住环境中，该设备可造成无线电干扰。使用者有义务采取合适的应对措施。

产品介绍

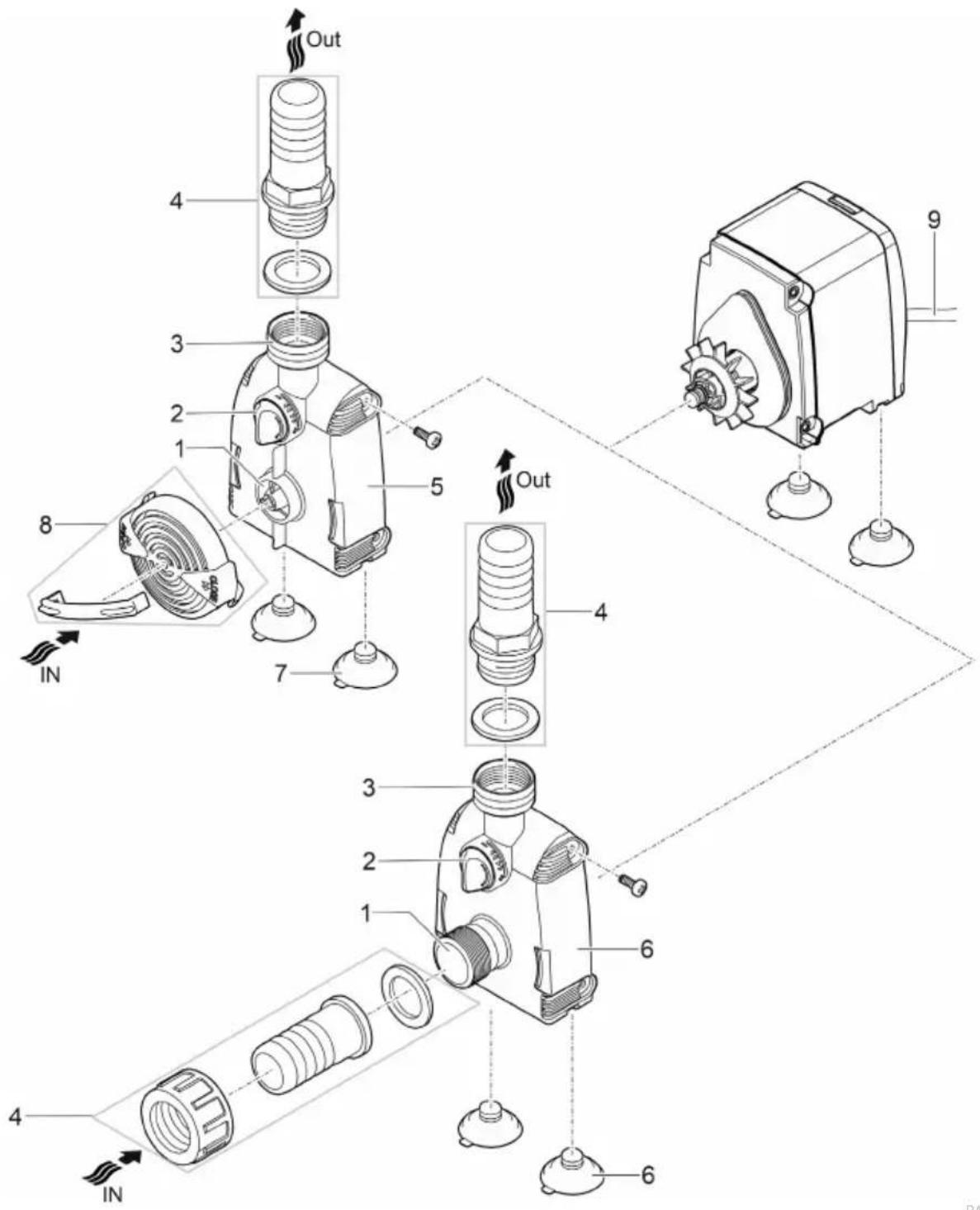

概况

1	入水口(抽吸端)
2	流量调节器
3	出水口(压力端)
4	软管接头
5	用于水下安装的泵壳体
6	用于干燥环境安装的泵壳体
7	用于将泵固定在平滑表面上的吸盘
8	带清洁梳的集污格栅
9	电缆

设备上的符号

IPX8 1.0 m	本设备的最大防水深度为1m。
	本设备只能在室内使用。
	防止设备受到阳光直射。
[SZHH]	请勿按普通生活垃圾废弃处理本设备。
	请阅读使用说明。

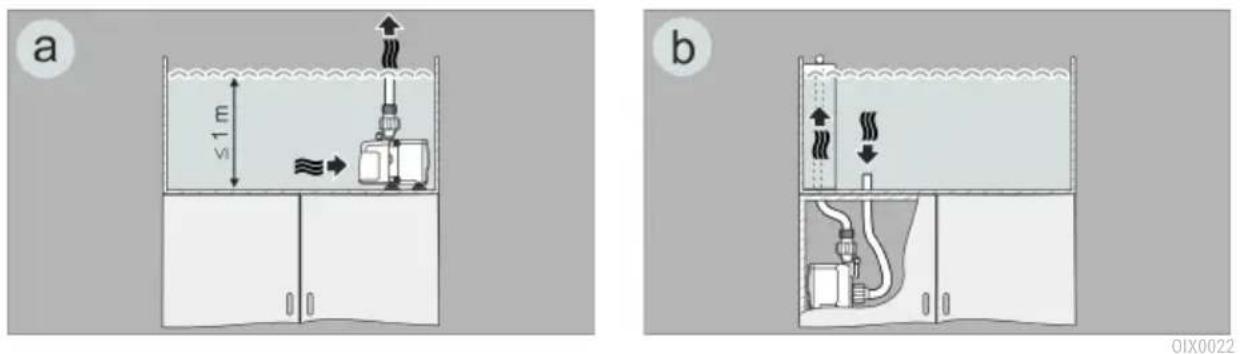

安装方式

a b E VI OX0022

- 方式 (a): 在水下安装泵。

- 将泵放置在水槽中。

- 通过过滤筐输水。

- 方式 (b): 在干燥环境下安装泵。

- 没有过滤筐的泵并不得安装在水槽里，但仍置于水平面以下。

- 通过泵入口上的软管输水。

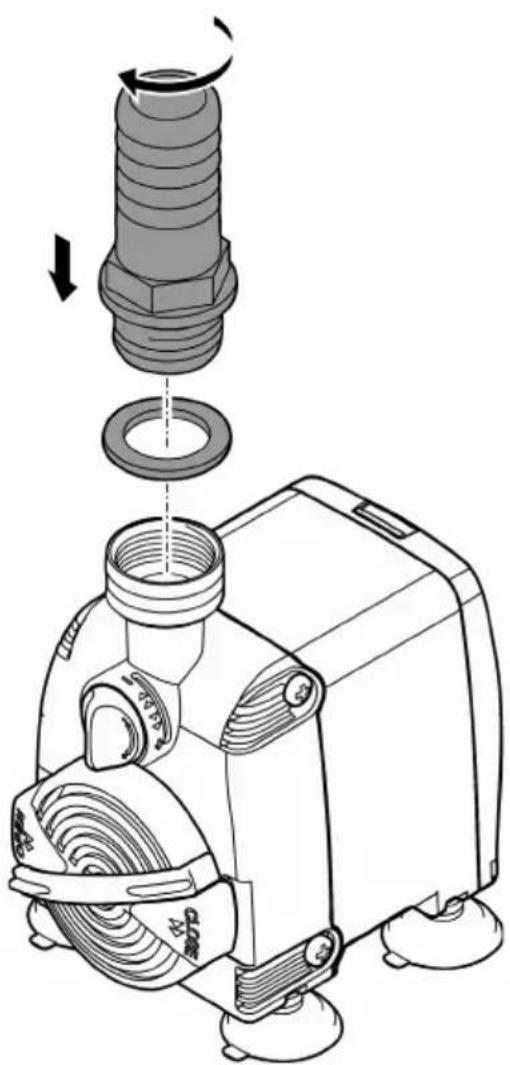

安装和连接

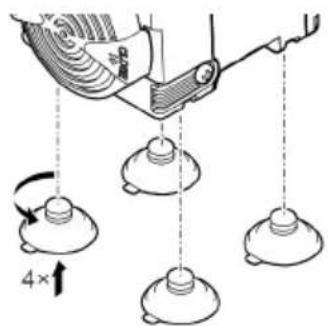

- 安装吸盘。

4×↑

浸入水下安装

▶ 只有在泵浸入水中或者被水淹没时才能运行泵。

接通 / 关闭

- 接通：将电源插头插入插座。

- 设备会立刻启动。

- 在铺设电源连接线时，应构成滴液线路并使最低点位于插座下方。这样可以防止水滴进入插座。

- 设置所需的流量。

- 关闭：从插座中拔出电源插头。

构成滴液线路

意外启动可能会造成受伤危险。设备内部监控功能可以自动关闭并重新接通设备。

▶ 在设备上作业前，请拔出电源插头。

提示

请勿使用腐蚀性清洁剂或化学溶液。这些用品会损坏外壳，损害设备功能，并且对动植物和环境有害。

▶ 尽量使用清水和软刷或海绵清洁设备；污垢顽固时，借助推荐的清洁剂。

清洁设备

① 根据需要清洁设备，但每年至少清洁 2 次。

• 对于顽固积垢建议采用的清洁剂：
• 不含酸和氯的家用清洁剂。
• 清洁完毕后，用清水彻底冲洗所有部件。

清洁集污格栅

水下安装时，必须定期清洁集污格栅中的通孔。

- 为了方便清洁，请将清洁梳来回转动几次。

1. 松开并移除泵壳体侧面的螺栓。
2. 取下泵壳体。
3. 取出运行单元。

- 如有必要, 将运行单元用刀口较宽的螺丝刀从电机外壳中的支座中起出。为此, 将刀口伸入运行单元和电机外壳之间的凹槽内并用力转动螺丝刀, 使得运行单元从支座中弹跳出。

- 小心操作，不得损坏电机外壳和 0 形环。

1. 清洁或更换运行单元，然后以相反顺序组装泵。

- EDEN PAS 4200、5000：将运行单元用力压入电机外壳中的支座内。

故障排除

故障	原因	对策
设备未起动	未接电	检查接电
	运行单元受阻	清洁设备
水流不足只在安装时沉入	泵壳体或运行单元脏污	清洁设备
	将流量调节器调整至极低流量	使流量调节器向+方向运动
	运行单元磨损	更换运行单元
	泵壳体堵塞	清洁设备

磨损件

• 运转单元
• 吸盘

技术数据

PAS			2000	3000	4200	5000
连接电压		V° AC	230	230	230	230
电源频率		Hz	50	50	50	50
最大功率消耗		W	31.5	55	80	82
最大输送功率		l/h	2000	2800	4200	5000
最大输送高度		m	2.2	3.0	3.5	3.1
防护等级			IPx8	IPx8	IPx8	IPx8
最大浸入深度		m	1	1	1	1
允许的水温范围		°C	+4···+35	+4···+35	+4···+35	+4···+35
抽吸端接口	螺纹		G3⁄4	G3⁄4	G1	G1
	软管直径	mm	20	20	25	25
压力端接口	螺纹		G3⁄4	G3⁄4	G3⁄4	G3⁄4
	软管直径	mm	20	20	25	25
尺寸	长度	mm	76	76	76	76
	宽度	mm	115	115	115	115
	高度	mm	119	119	119	119
电缆长度		m	1.5	1.5	1.5	1.5
重量		kg	1.0	1.2	1.2	1.2

丢弃处理

提示

本设备不得按生活垃圾进行废弃处理。

▶ 通过专门的回收系统废弃处理本设备。
▶ 如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信息。
▶ 请剪断电线，确保设备无法使用。
