MANUAL DE USUARIO PAS 4200 EDEN

ES Instrucciones de uso

Instrucciones originales.

Indicaciones de seguridad

Conexión eléctrica

• Conecte el equipo sólo cuando los datos eléctricos del equipo coinciden con los datos de la alimentación de corriente.
• Conecte el equipo sólo en un tomacorriente instalado correctamente.
• Proteja los enchufes y conectores abiertos de la humedad.

Funcionamiento seguro

• Separe todos los equipos eléctricos que se encuentran en el agua de la red de corriente antes de tocar el agua. De lo contrario existe riesgo de lesiones graves o muerte por choque eléctrico.
• No emplee el equipo cuando las líneas eléctricas o la caja están dañadas.
• Deseche el equipo si está dañado el cable de conexión de red. El cable de conexión de red no se puede sustituir.
• La unidad de rodadura en el equipo incluye un imán con un fuerte campo magnético que puede influir en marcapasos o desfibriladores implantados (ICD). Mantenga una distancia mínima de 0,2 m entre el implante y el imán.
• No tire nunca de los cables eléctricos. En particular, no transporte ningún equipo por la línea eléctrica.
• Tienda las líneas de forma que estén protegidas contra daños y lesiones por tropiezo de personas.
• Este equipo puede ser utilizado por niños a partir de 3 años y mayores así como por personas con capacidades físicas, sensoriales o mentales reducidas o que no dispongan de la experiencia y los conocimientos necesarios, si se les supervisan o instruyen sobre el uso seguro del equipo y los peligros resultantes. Los niños no deben jugar con el equipo. Está prohibido que los niños ejecuten la limpieza y el mantenimiento sin supervisión.
• No realice nunca modificaciones técnicas en el equipo.
• Saque siempre la clavija de red antes de ejecutar trabajos en el equipo.
• Ejecute en el equipo sólo los trabajos descritos en estas instrucciones.
• Emplee sólo piezas de recambio originales y accesorios originales.
• En caso de problemas póngase en contacto con el servicio al cliente autorizado o con EDEN.

Uso conforme a lo prescrito

Emplee el producto descrito en estas instrucciones sólo de la forma siguiente:

• Para garantizar la circulación del agua en un acuario.
• Trasvase y vaciado de depósitos o piscinas.
• En interiores y para fines acuáticos privados.
• De acuerdo con los datos técnicos. (→ Datos técnicos)

Para el equipo son válidas las siguientes limitaciones:

• No emplee en piscinas.
• Está prohibido operar con otros líquidos distintos del agua.
• No opere nunca sin circulación de agua.
• No utilice el equipo junto con productos químicos, alimentos, sustancias inflamables y explosivas u otros líquidos que no sean agua.
• No conectar a la línea de alimentación de agua potable.
• No emplee el equipo para fines industriales.
• Según CEM (compatibilidad electromagnética) se trata de un equipo de la clase A. El equipo puede ocasionar interferencias de radio en entornos residenciales. El usuario tiene que tomar las medidas adecuadas.

Descripción del producto

Vista sumaria

1	Entrada (lado de aspiración)
2	Regulador del caudal
3	Salida (lado de presión)
4	Boquilla de manguera
5	Carcasa de la bomba para el emplazamiento sumergido en el agua
6	Carcasa de la bomba para el emplazamiento en seco
7	Ventosas, para fijar la bomba a superficies lisas
8	Rejilla colectora de suciedad con peine de limpieza
9	Cable de red

ES

Símbolos en el equipo

IPX8 1.0 m		El equipo está protegido contra la inmersión permanente hasta 1 m de profundidad.
		Utilice el equipo sólo en interiores.
		Proteja el equipo contra la radiación solar directa.
		No deseche el equipo en la basura doméstica normal.
		Lea las instrucciones de uso.

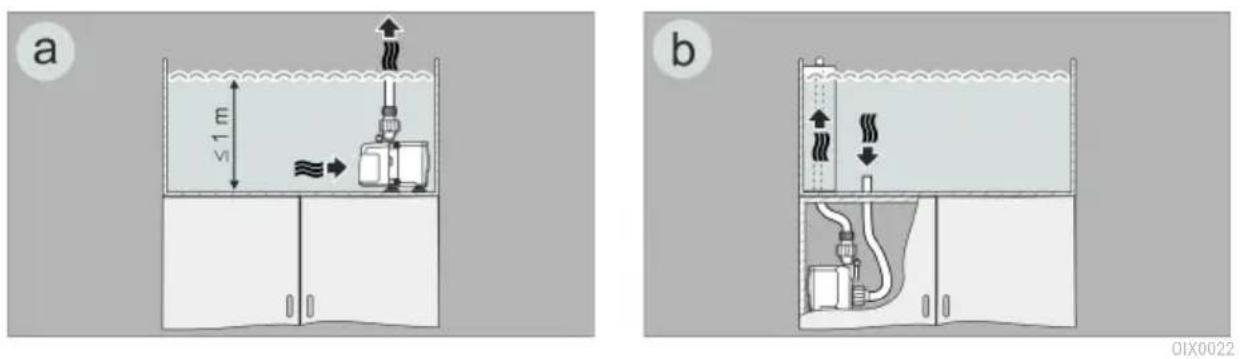

Variantes de instalación

a b 01X0022

- Variante (a): Emplazamiento de la bomba sumergida en el agua.

— La bomba se posiciona en el estanque.

— Bombeo de agua a través de la cesta del filtro.

- Variante (b): Emplazamiento en seco de la bomba.

- La bomba se emplaza sin la cesta del filtro fuera del estanque, pero por debajo de la superficie del agua.

- Bombeo de agua a través de una manguera en la entrada de la bomba.

Emplazamiento y conexión

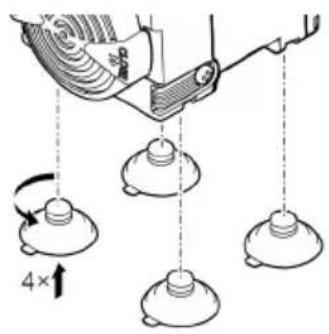

- Monte las ventosas.

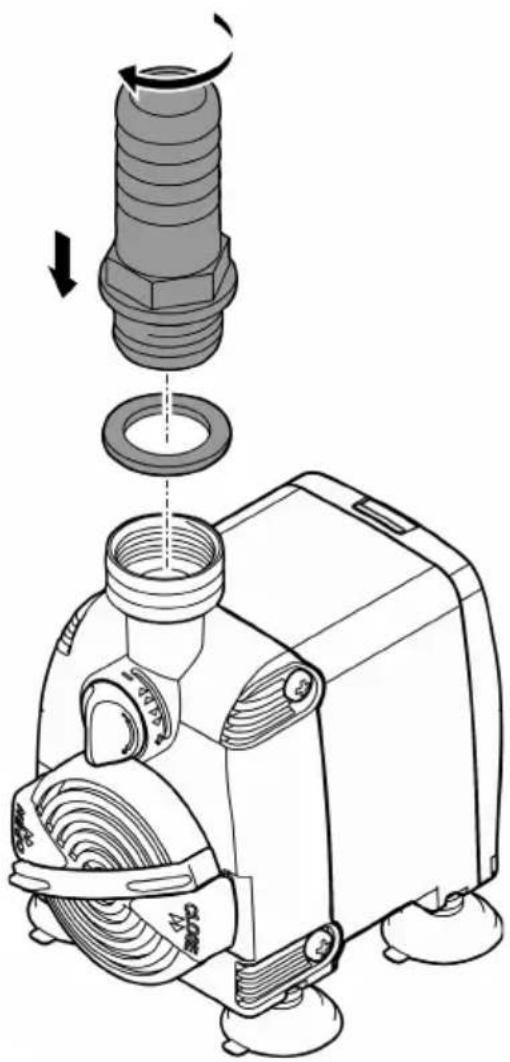

Emplazamiento bajo agua

¡No enchufe todavía la clavija de red en el tomacorriente!

PAS0012

PAS0016

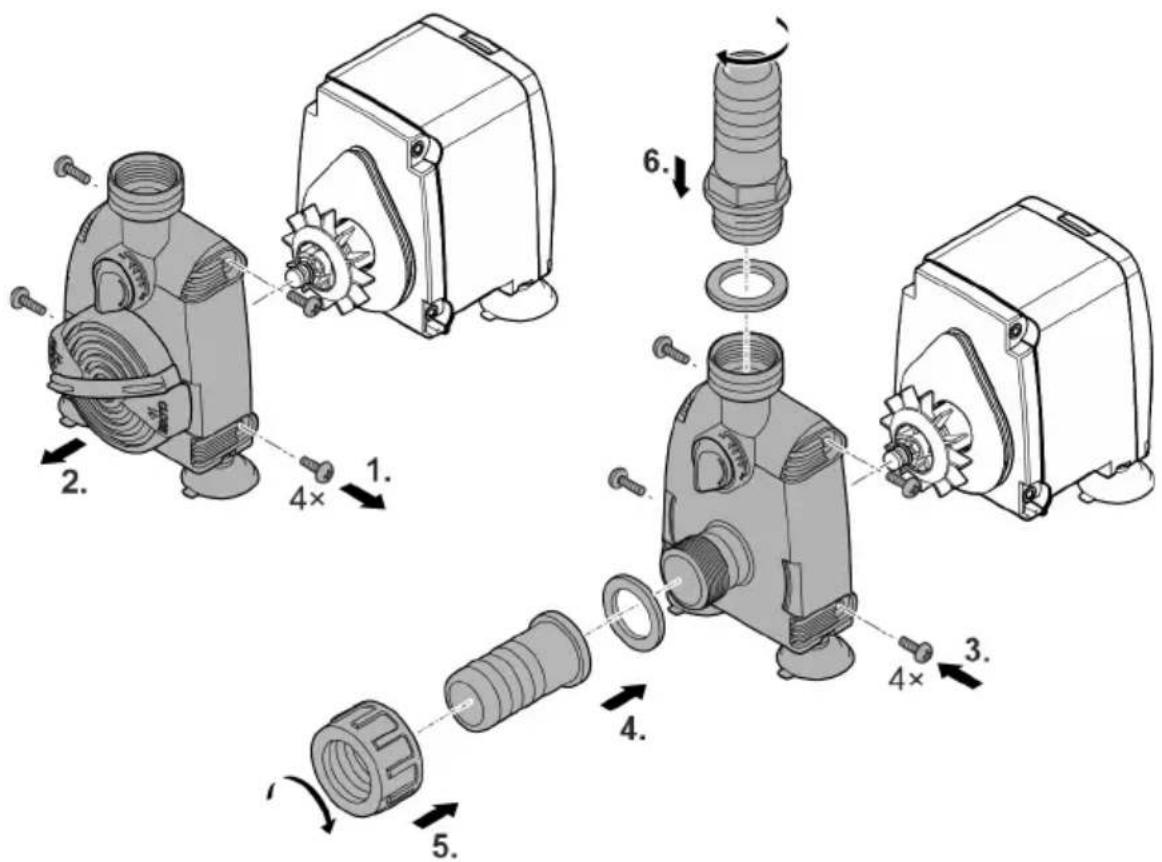

Emplazamiento en seco

¡No enchufe todavía la clavija de red en el tomacorriente!

PAS0011

Puesta en marcha

INDICACIÓN

La bomba no debe marchar en seco. De lo contrario se puede destruir la bomba.

▶ Opere la bomba sólo cuando está sumergida o inundada.

• Conexión: Enchufe la clavija de red en el tomacorriente.
• El equipo se conecta de inmediato.
• Tienda la línea de conexión de red de forma que se forme un bucle de goteo y el punto más bajo esté por debajo del tomacorriente. Esto evita que gotee agua en el tomacorriente.
• Ajuste el flujo deseado.
• Desconexión: Saque la clavija de red del tomacorriente.

Formar un bucle de goteo

Limpieza y mantenimiento

CUIDADO

Peligro de lesión por un arranque imprevisible. Las funciones de supervisión internas del equipo pueden desconectar el equipo y conectarlo de nuevo automáticamente.

▶ Saque la clavija de la red antes de trabajar en el equipo.

INDICACIÓN

No emplee productos de limpieza agresivos ni soluciones químicas. Estos productos pueden dañar la carcasa, mermar el funcionamiento del equipo y dañar a los animales, las plantas y el medio ambiente.

▶ Si fuera posible, limpie el equipo con agua limpia y un cepillo suave o una esponja; si la suciedad es muy persistente emplee los productos de limpieza recomendados.

Limpieza del equipo

i Limpie el equipo según sea necesario, pero como mínimo 2 veces al año.

• Productos de limpieza recomendados en caso de calcificaciones persistentes: – Productos de limpieza domésticos sin vinagre y cloro.
• Después de la limpieza enjuague minuciosamente todas las piezas con agua clara.

Limpiar la rejilla colectora de suciedad

En el emplazamiento sumergido en el agua se tienen que limpiar regularmente las aberturas de flujo en la rejilla colectora de suciedad.

- Para facilitar la limpieza gire el peine de limpieza varias veces hacia adelante y hacia atrás.

Limpieza/ sustitución de la unidad de rodadura

EDEN PAS 2000 3000 4200 5000 2. 3. 1. 4× click

PAS0010

Proceda de la forma siguiente:

1. Suelte los tornillos a los lados de la carcasa de la bomba y quítelos.
2. Quite la carcasa de la bomba.
3. Saque la unidad de rodadura.

- Saque la unidad de rodadura con un destornillador con hoja ancha del asiento en la carcasa del motor, si fuera necesario. Introduzca la hoja en la ranura entre la unidad de rodadura y la carcasa del motor y gire fuertemente el destornillador hasta que la unidad de rodadura salte del asiento.

- Manipule con cuidado para no dañar la carcasa del motor y la junta tórica.

1. Limpie la unidad de rodadura o sustitúyala y monte a continuación la bomba en secuencia contraria.

- EDEN PAS 4200, 5000: Presione la unidad de rodadura con fuerza en el asiento en la car-casa del motor.

Eliminación de fallos

Fallo	Causa	Acción correctora
El equipo no arranca	No hay tensión de alimentación	Compruebe la tensión de alimentación.
	Unidad de rodadura bloqueada	Limpiar el equipo
Flujo de agua insuficienteSólo para la instalación sumergida	Carcasa de la bomba o unidad de rodadura sucia	Limpiar el equipo
	Regulador de caudal ajustado a un caudal demasiado bajo	Mover el regulador de caudal en sentido +
	Unidad de rodadura desgastada	Sustituir la unidad de rodadura
	Carcasa de la bomba obstruida	Limpiar el equipo

Piezas de desgaste

• Unidad de rodadura
• Ventosas

Datos técnicos

PAS			2000	3000	4200	5000
Tensión de conexión		V CA	230	230	230	230
Frecuencia de red		Hz	50	50	50	50
Consumo de energía máximo		W	31,5	55	80	82
Capacidad de bombeo máx.		l/h	2000	2800	4200	5000
Altura de bombeo máx.		m	2,2	3,0	3,5	3,1
Categoría de protección			IPx8	IPx8	IPx8	IPx8
Profundidad de inmersión máxima		m	1	1	1	1
Gama permisible temperatura del agua		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Conexión lado de aspiración	Rosca		G^3/4	G^3/4	G1	G1
	Diámetro de la manguera	mm	20	20	25	25
Conexión lado de presión	Rosca		G^3/4	G^3/4	G^3/4	G^3/4
	Diámetro de la manguera	mm	20	20	25	25
Dimensiones	Longitud	mm	76	76	76	76
	Anchura	mm	115	115	115	115
	Altura	mm	119	119	119	119
Longitud cable de red		m	1,5	1,5	1,5	1,5
Peso		kg	1,0	1,2	1,2	1,2

Desecho

INDICACIÓN

Está prohibido desechar este equipo en la basura doméstica.

▶ Deseche el equipo a través del sistema de recogida previsto.
▶ Si tiene alguna pregunta, póngase en contacto con su empresa local de eliminación de desechos. Allí recibe las informaciones sobre el desecho adecuado del equipo.
▶ Corte los cables para inutilizar el equipo.
