NÁVOD NA OBSLUHU PAS 4200 EDEN

Symboly na prístroji

Súčasti podliehajúce opotrebeniu

Prípojka elektrickej energie

• Prístroj pripájajte iba vtedy, ak sa zhodujú elektrické údaje prístroja a napájania elektrickým prúdom.
• Prevádzkujte prístroj len na zásuvke nainštalovanej podľa predpisov.
• Otvorené zástrčky a zásuvky chráňte pred vlhkostou.

Bezpečná prevádzka

• Odpojte všetky elektrické prístroje vo vode od elektrickej siete, skôr ako siahnete do vody. V opačnom prípade hrozia t'ažké zranenia alebo smrt' elektrickým prúdom.
• Nepoužívajte prístroj, ak sú elektrické vedenia alebo kryty poškodené.
• Prístroj vyhod'te, ak je siet'ový napájací kábel poškodený. Vedenie pre pripojenie do siete nie je možné vymenit'.
• Rotor v prístroji obsahuje magnet so silným magnetickým pol'om, ktoré môže negatívne ovplyvnit kardiostimulátory alebo implantované defibrilátory (ICD). Medzi implantátom a magnetom udržiavajte odstup minimálne 0,2 m.
• Nikdy neťahajte za elektrické vedenia. Na kábli nenoste žiadne zariadenie.
• Vedenia pokladajte tak, aby boli chránené pred poškodeniami a aby o ne nemohol nikto zakopnút.
• Tento prístroj môžu používať deti staršie ako 3 rokov a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatočnými skúsenosťami a znalostami, ked’ sú pod dohl’adom alebo boli poučené o bezpečnom používaní prístroja a po-chopili nebezpečenstvá, ktoré z toho vyplývajú. Deti sa s prístrojom nesmú hrať. Deti nesmú vykonávať čistenie a používateľskú údržbu.
• Nikdy na prístroji nevykonávajte technické zmeny.
• Skôr než začnete vykonávat' prácu na prístroji, vytiahnite vždy sietovú zástrčku.
• Na prístroji vykonávajte iba činnosti, ktoré sú popísané v tomto návode.
• Používajte len originálne náhradné diely príslušenstvo.
• Ak máte akékol'vek problémy, obrátte sa na autorizovaný servis alebo spoločnosť EDEN.

Použitie v súlade s určeným účelom

Výrobok opísaný v tomto návode používajte výlučne týmto spôsobom

• Na zachovanie cirkulácie v akváriu.
• Prečerpávanie a vyčerpávanie z nádrží alebo bazénov.
  • V priestoroch a na súkromné akvaristické účely.
• Pri dodržiavaní technických údajov. (→ Technické údaje)

Pro prístroj platia nasledujúce obmedzenia:

• Nepoužívať vo vodách určených pre plávanie.
• Nikdy neprevádzkujte s inými kvapalinami ako je voda.
• Nikdy neprevádzkujte bez prietoku vody.
• Prístroj nepoužívajte v spojení s chemikáliami, potravinami, horľavými, výbušnými látkami alebo inými kvapalinami ako je voda.
• Nepripájajte na domové vodovodné potrubie.
• Nepoužívať pre komerčné alebo priemyslové účely.
• Podl'a EMV (elektromagnetickej znášanlivosti) je tento prístroj triedy A. V obytnom prostredí môže prístroj spôsobit' funkčné poruchy. Používatel' je povinný urobit' primerané opatrenia.

1	Vstup (strana nasávania)
2	Regulátor prietoku
3	Výstup (strana výtlaku)
4	Hadicové hrdlo
5	Teleso čerpadla na montáž pod vodou
6	Teleso čerpadla na montáž nasucho
7	Prísavky na upevnenie čerpadla na hladké povrchy
8	Mriežka na zachytávanie nečistôt s čistiacim hrebeňom
9	Sietový kábel

Prístroj je chránený proti trvalému ponoreniu do híbky 1 m.

Prístroj používajte len vo vnútorných priestoroch.

Prístroj chráňte pred priamym slnečným žiarením.

Prístroj nelikvidujte s bežným domovým odpadom.

— Doprava vody cez filtračný kôš.

– Čerpadlo sa umiestni bez filtračného koša mimo jazierka, ale pod hladinu vody.

Inštalácia a pripojenie

- Namontujte prísavky.

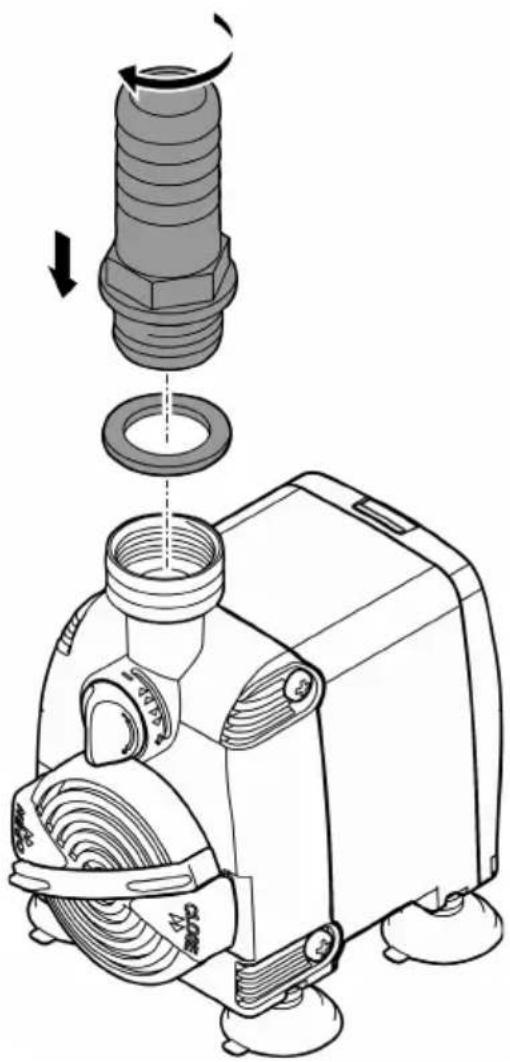

Inštalácia pod vodou

Sietovú zástrčku ešte nezasúvajte do zásuvky!

PAS0012

PAS0016

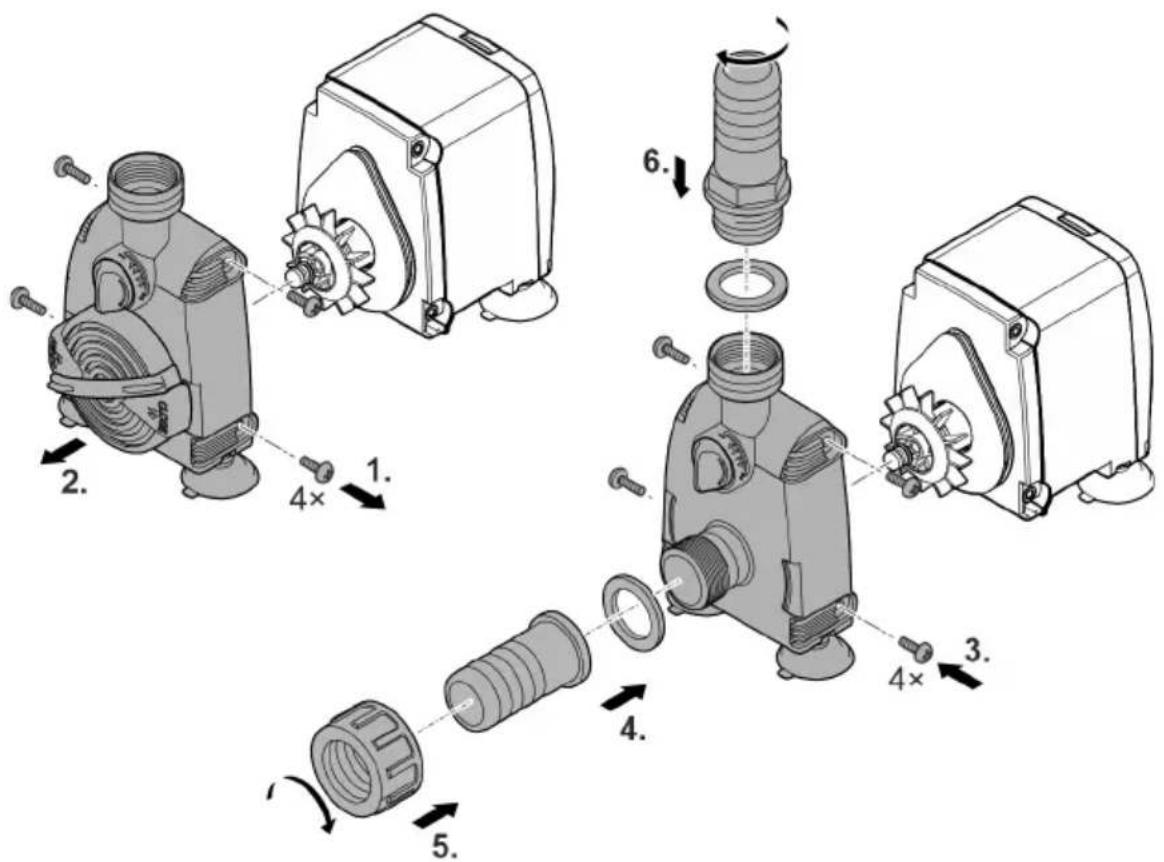

Inštalujte na suchu

Sietovú zástrčku ešte nezasúvajte do zásuvky!

PAS0011

SK

Uvedenie do prevádzky

UPOZORNENIE

Čerpadlo nesmie bežať nasucho. V opačnom prípade sa môže zničit’ čerpadlo.

Čerpadlo prevádzkujte len vtedy, keď je úplne ponorené alebo zatopené.

Zapnutie / Vypnutie

• Zapnutie: Zasuňte sietovú zástrčku do zásuvky.
  – Prístroj sa okamžite zapne.
  – Sieťové prípojné vedenie uložte tak, aby vytvorilo zachytávaciu slučku a aby najhlbší bod ležal pod zásuvkou. Kvapkajúca voda sa tak nemôže dostať do zásuvky.
  – Nastavte požadované prietokové množstvo.
• Vypnutie: Vytiahnite sietovú zástrčku zo zásuvky.

Vytvorenie zachytávacej slučky

Nastavenie prietokového množstva

Nebezpečenstvo poranenia spôsobené neočakávaným rozbehom. Monitorovacie funkcie v zariadení dokážu zariadenie vypnút a znova automaticky zapnút.

▶ Pred prácou s prístrojom vytiahnite sieťovú zástrčku zo zásuvky.

UPOZORNENIE

Nepoužívajte agresívne čistiace prostriedky ani chemické roztoky. Tieto prostriedky môžu poškodit kryt, zhoršit funkciu prístroja, a tým spôsobit škody zvieratám, rastlinám a životnému prostrediu.

- Prístroj očistite len čistou vodou a mäkkou kefkou alebo špongiou; v prípade odolných nečistôt použite odporúčané čistiace prostriedky.

Čistenie prístroja

i Prístroj čistite podľa potreby, ale minimálne 2-krát ročne.

• Odporúčané čistiace prostriedky pri silnom usadzovaní vápnika: – čistiaci prostriedok bez obsahu octu a chlóru.
• Po čistení všetky diely dôkladne opláchnite čistou vodou.

Čistenie mriežky na zachytávanie nečistôt

V prípade montáže pod vodou sa musia prietokové otvory v mriežke na zachytávanie nečistôt pravidelne čistiť.
- Pre jednoduché čistenie niekol'kokrát otočte čistiaci hrebeň dopredu a spät.

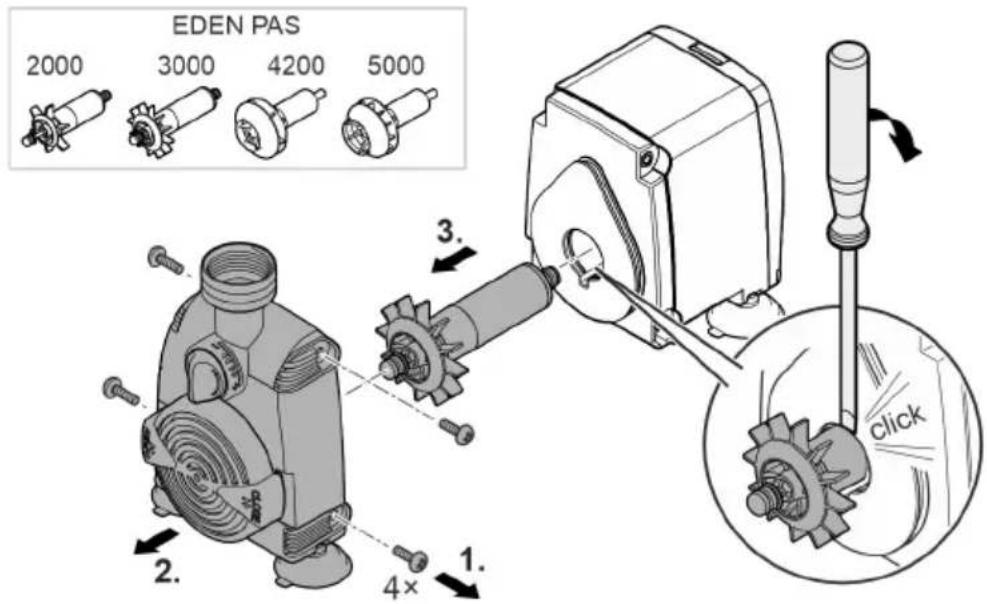

Vyčistenie/výmena obežnej jednotky

EDEN PAS 2000 3000 4200 5000 2. 3. 1. 4× click

PAS0010

- Ak je to potrebné, rotor vypáčte z uloženia v telese motora pomocou skrutkovača so širokým hrotom. Hrot na to zaved'te do drážky medzi rotor a teleso motora a skrutkovačom silne otočte tak, aby rotor vyskočil zo svojho uloženia.

- Postupujte opatrne, aby sa teleso motora a O-krúžok nepoškodili.

Porucha	Príčina	Náprava
Prístroj sa nerozbehne	Chýba sietové napätie	Skontrolujte sietové napätie
	Obežná jednotka blokovaná	Vyčistenie prístroja
Nedostatočný tok vodyPonorené iba pri osadení	Teleso čerpadla alebo obežná jednotka znečistené	Vyčistenie prístroja
	Regulátor prietoku nastavený na malé prietokové množstvo	Regulátorom prietoku pohnite v smere +
	Obežná jednotka opotrebovaná	Vymeňte obežnú jednotku
	Teleso čerpadla je upchaté	Vyčistenie prístroja

Súčasti podliehajúce opotrebeniu

• Obežná jednotka
• Prísavky

Technické údaje

PAS			2000	3000	4200	5000
Napájacie napätie		V AC	230	230	230	230
Sietová frekvencia		Hz	50	50	50	50
Max. príkon		W	31,5	55	80	82
Max. výkon čerpadla		l/h	2000	2800	4200	5000
Max. dopravná výška		m	2,2	3,0	3,5	3,1
Trieda krytia			IPx8	IPx8	IPx8	IPx8
Max. híbka ponorenia		m	1	1	1	1
Prípustný rozsah teploty vody		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Prípojka na strane nasávania	Závit		G^3/4	G^3/4	G1	G1
	Priemer hadice	mm	20	20	25	25
Prípojka na strane výtlaku	Závit		G^3/4	G^3/4	G^3/4	G^3/4
	Priemer hadice	mm	20	20	25	25
Rozmery	DÍžka	mm	76	76	76	76
	Šírka	mm	115	115	115	115
	Výška	mm	119	119	119	119
DÍžka sietového kábla		m	1,5	1,5	1,5	1,5
Hmotnosť		kg	1,0	1,2	1,2	1,2

Likvidácia

SK

UPOZORNENIE

Tento prístroj sa nesmie likvidovať spolu s domovým odpadom.

• Prístroj zlikvidujte prostredníctvom určeného systému na spätný odber.
  ▶ V prípade otázok sa obrátte na miestnu spoločnosť pre likvidáciu odpadu. Tá vám poskytne informácie o správnom zneškodnení prístroja.
• Prístroj znefunkčnite prerezaním kábla.
