GEBRUIKSAANWIJZING PAS 4200 EDEN

NL Gebruiksaanwijzing

Veiligheidsinstructies

Elektrische aansluiting

• Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen.
• Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos.
• Bescherm open stekkers en stopcontacten tegen vocht.

Veilig gebruik

• Ontkoppel alle elektrische apparaten in het water van het voedingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.
• Gebruik het apparaat niet als elektrische snoeren of behuizing beschadigd zijn.
• Voer het apparaat niet af als de stroomkabel beschadigd is. De stroomkabel kan niet worden vervangen.
• De rotor in het apparaat bevat een magneet met een krachtig magneetveld, dat pacemakers of geïmplanteerde defibrillatoren (ICD) kan beïnvloeden. Houd tussen implantaat en magneet een afstand van minimaal 0,2 m aan.
• Trek nooit aan elektriciteitskabels. Draag vooral geen apparaten aan de kabel.
• Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand erover kan struikelen.
• Dit apparaat kan worden gebruikt door kinderen vanaf 3 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.
• Breng nooit technische veranderingen aan het apparaat aan.
• Trek altijd de netstekker los voordat u werkzaamheden aan het apparaat uitvoert.
• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.
• Neem bij problemen contact op met de geautoriseerde klantenservice of met EDEN.

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

• Voor het instandhouden van de watercirculatie in een aquarium.
• Ompompen en leegpompen van reservoirs of bassins.
• Alleen binnenshuis en voor privé aquaria.
• Met in achtneming van deze technische gegevens. (→ Technische gegevens)

De volgende inperkingen gelden voor het apparaat:

• Niet gebruiken in zwemvijvers.
• Nooit met andere vloeistoffen dan water gebruiken.
• Nooit gebruiken zonder doorstromend water.
• Gebruik het apparaat niet in combinatie met chemicaliën, voedsel, ontvlambare, explosieve stoffen of andere vloeistoffen dan water.
• Niet op de drinkwatervoorziening aansluiten.
• Niet gebruiken voor commerciële of industriele doeleinden.
• Qua EMC (elektromagnetische compatibiliteit) is dit een apparaat van klasse A. In woonomgevingen kan het apparaat radiografische storingen veroorzaken. Het is de verantwoordelijkheid van de gebruiker, passende maatregelen te nemen.

Productbeschrijving

Overzicht

1	Ingang (zuigzijde)
2	Regelaar voor debiethoeveelheid
3	Uitgang (drukzijde)
4	Slangtule
5	Pomphuis voor de ondergedompelde opstelling
6	Pomphuis voor de droogopstelling
7	Zuignappen voor fixatie van de pomp op gladde oppervlakken
8	Vuilvangrooster met reinigingskam
9	Netspanningskabel

NL

Symbolen op het apparaat

IPX8 1.0 m	Het apparaat is beschermd tegen lang onderdompelen tot 1 m.
	Gebruik het apparaat alleen binnen.
	Bescherm het apparaat tegen direct zonlicht.
	Voer het apparaat niet af met het normale huisvuil.
	Lees de gebruikershandleiding.

Installatievarianten

a ≤1 m

b

01X0022

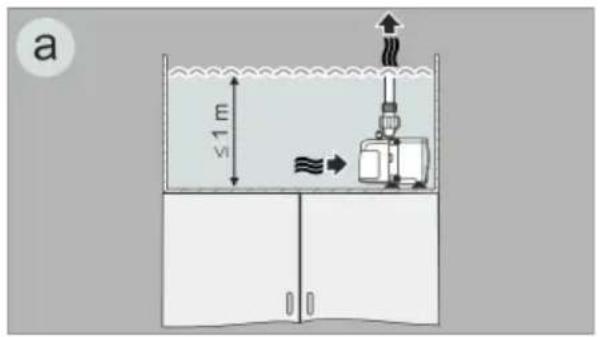

- Variant (a): Pomp ondergedompeld opstellen.

- De pomp wordt in het bassin geplaatst.

— Watertoevoer via de filterkorf.

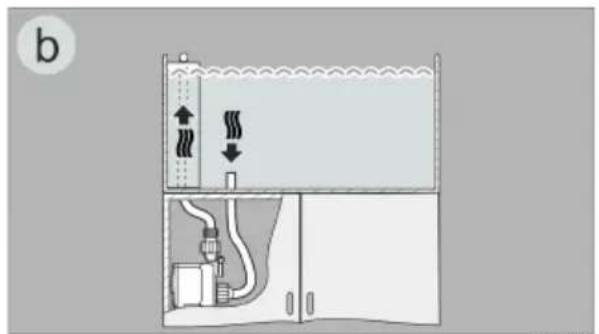

- Variant (b): Pomp droog opstellen.

- De pomp wordt zonder filterkorf buiten het bassin, maar onder de waterspiegel geplaatst.

- Watertoevoer via een slang op de pompinlaat.

Plaatsen en aansluiten

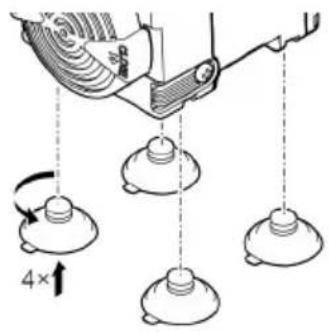

• Monteer de zuignappen.

Steek de netstekker nog niet in het stopcontact!

PAS0012

PAS0016

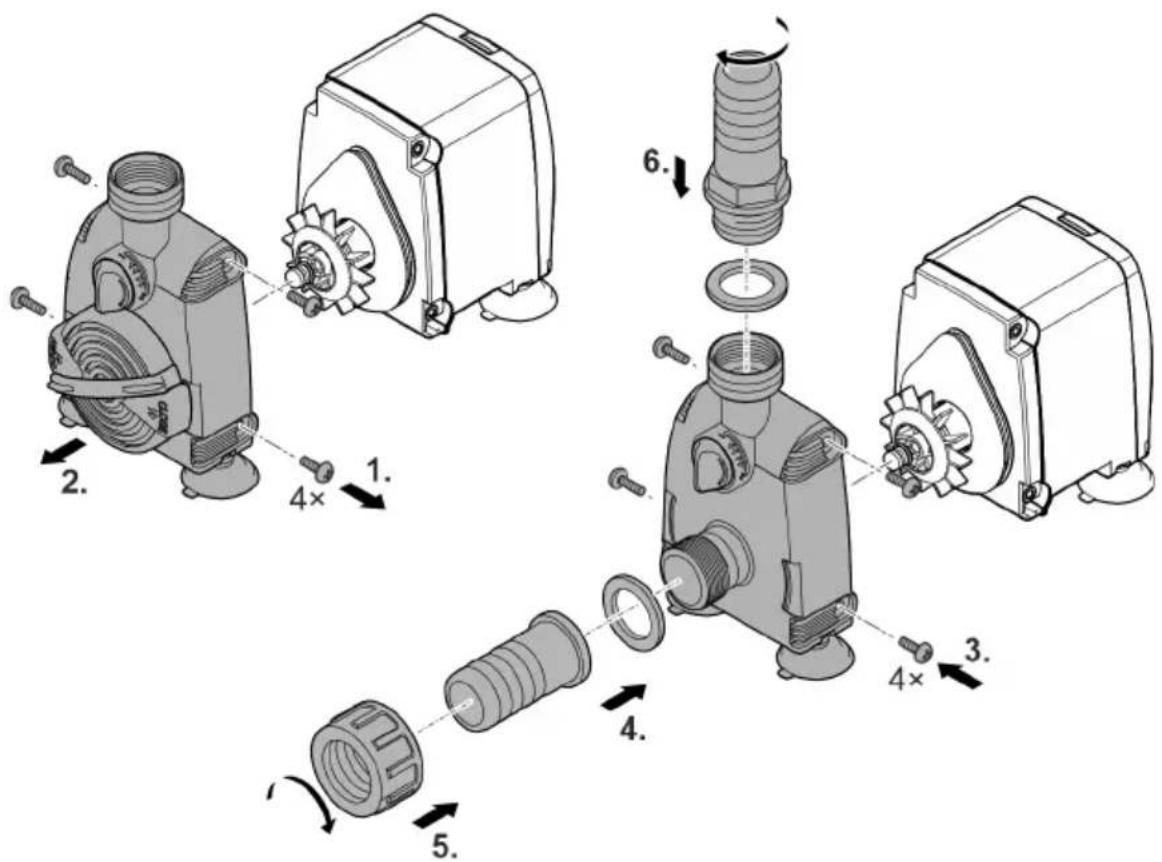

Neerzetten op een droge plaats

Steek de netstekker nog niet in het stopcontact!

PAS0011

Ingebruikname

OPMERKING

De pomp mag niet drooglopen. Anders kan de pomp defect raken.

▶ Gebruik de pomp alleen, als deze ondergedompeld is.

Inschakelen/uitschakelen

• Inschakelen: Steek de netstekker in het stopcontact.
• Het apparaat schakelt onmiddellijk aan.
• Installeer de netvoedingskabel zodanig, dat er een druppellus wordt gevormd en het diepste punt onder het stopcontact ligt. Daardoor kan omlaag druppelend water niet in het stopcontact komen.
• Stel het gewenste debiet in.
• Uitschakelen: Trek de netstekker uit het stopcontact.

Zorg voor een druppellus

Reiniging en onderhoud

VOORZICHTIG

Gevaar voor letsel door onvoorzienbaar starten. Apparaatinterne bewakingsfuncties kunnen het apparaat uitschakelen en zelfstandig weer inschakelen.

▶ Trek de stekker uit het stopcontact voordat u aan het apparaat gaat werken.

OPMERKING

Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen. Deze middelen kunnen de behuizing beschadigen en de werking van het apparaat in het gedrang brengen; ze zijn tevens schadelijk voor dieren, planten en het milieu.

▶ Reinig het apparaat zo mogelijk met schoon water en een zachte borstel of een spons; bij hardnekkige vervuiling met behulp van het geadviseerde reinigingsmiddel.

Apparaat reinigen

① Reinig het apparaat indien nodig, maar minstens 2 maal per jaar.

• Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag: – Azijn- en chloorvrije huishoudreiniger.
• Na het reinigen alle delen met schoon water afspoelen.

Vuilvangrooster reinigen

Bij de ondergedompelde opstelling moeten de doorvoeropeningen in het vuilopvangrooster regelmatig worden gereinigd.

- Voor eenvoudige reiniging draait u de reinigingskam meerdere keren naar voren en weer terug.

1. Schroeven aan beide zijden van het pomphuis losmaken en verwijderen.
2. Pomphuis wegnemen.
3. Rotor verwijderen.

- Indien nodig, de rotor met een schroevendraaier uit de zitting in de motorbehuizing wippen. Daarvoor de punt in de gleuf tussen rotor en motorbehuizing en de schroevendraaier geleiden en de schroevendraaier krachtig draaien, zodat de rotor uit de zitting springt.

- Handel hierbij voorzichtig, zodat de motorbehuizing en de o-ring niet worden beschadigd.

1. Rotor reinigen of vervangen en daarna de pomp in omgekeerde volgorde weer in elkaar zetten.

- EDEN PAS 4200, 5000: Rotor stevig in de zitting in de motorbehuizing drukken.

Storing verhelpen

Storing	Oorzaak	Oplossing
Het apparaat start niet	Er is geen netspanning	Netspanning controleren
	Rotor geblokkeerd	Apparaat reinigen
Waterstroom onvoldoendeAlleen bij opstelling ondergedompeld	Pompbehuizing of rotor verontreinigd	Apparaat reinigen
	Debiethoeveelheid op een te laag debiet ingesteld	Debietregelaar in de richting + bewegen
	Rotor versleten	Rotor vervangen
	Pompbehuizing verstopt	Apparaat reinigen

Slijtagedelen

• Rotor
• Zuignappen

Technische gegevens

PAS			2000	3000	4200	5000
Aansluitspanning		V AC	230	230	230	230
Netfrequentie		Hz	50	50	50	50
Maximaal opgenomen vermogen		W	31,5	55	80	82
Max. capaciteit		l/h	2000	2800	4200	5000
Max. toevoerhoogte		m	2,2	3,0	3,5	3,1
Beschermingsgraad			IPx8	IPx8	IPx8	IPx8
Max. dompeldiepte		m	1	1	1	1
Toelaatbaar bereik watertemperatuur		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Aansluiting zuig-zijde	Schroefdraad		G^3/4	G^3/4	G1	G1
	Slangdiameter	mm	20	20	25	25
Aansluiting druk-zijde	Schroefdraad		G^3/4	G^3/4	G^3/4	G^3/4
	Slangdiameter	mm	20	20	25	25
Afmetingen	Lengte	mm	76	76	76	76
	Breedte	mm	115	115	115	115
	Hoogte	mm	119	119	119	119
Lengte netspanningskabel		m	1,5	1,5	1,5	1,5
Gewicht		kg	1,0	1,2	1,2	1,2

Afvoer van het afgedankte apparaat

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren.

▶ Verwijder het apparaat via het daartoe bedoelde retourstelsel.
▶ Als u vragen heeft, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften.
▶ Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.
