BRUKSANVISNING PAS 4200 EDEN

Formålsbestemt anvendelse

Opstilling og tilslutning

- Monter sugeskålene.

Sæt ikke netstikket i stikkontakten med det samme!

PAS0012

PAS0016

Opstilles tørt

Sæt ikke netstikket i stikkontakten med det samme!

PAS0011

Ibrugtagning

BEMÆRK

Rengøring og vedligeholdelse

FORSIGTIG

• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjoner stemmer overens.
• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt.
• Åpne stikkontakter og bokser må beskyttes mot fuktighet.

Sikker drift

• Koble alle elektriske apparater som er i vannet fra strømnettet, før du berører vannet. Ellers kan det føre til alvorlige personskader eller død som følge av elektrisk støt.
• Ikke bruk apparatet när elektriske ledninger eller hus er skadet.
• Kast apparatet hvis strømledningen er skadet. Strømledningen kan ikke erstattes.
• Løpehjulet i enheten inneholder en magnet med sterkt magnetfelt som kan påvirke pacemakere eller implanterte hjertestartere (ICD). Overhold en avstand på minst 0,2 m mellom implantatet og magneten.
• Trekk aldri i elektriske ledninger. Særlig apparater må aldri bæres etter ledningen.
• Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem.
• Dette apparatet kan brukes av barn som er 3 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukerved-likehold må ikke utføres av barn uten at de er under oppsikt.
• Foreta aldri tekniske endringer på apparatet.
• Trekk alltid ut kontakten før du utfører arbeid på apparatet.
• Utfør kun arbeid på dette apparatet som er beskrevet i denne bruksanvisningen.
• Bruk kun originale reservedeler og originalt tilbehør.
• Hvis du har problemer, kontakt den autoriserte kundeservicen eller EDEN.

Tilsiktet bruk

Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte:

• For å opprettholde vannsirkulasjonen i et akvarium.
• Ompumping og tømming av beholdere eller bassenger.
• Innendørs og for private akvarieformål.
• Med overholdelse av de tekniske dataene. (→ Tekniske data)

Følgende restriksjoner gjelder for apparatet:

• Skal ikke brukes i svømmebaseng.
• Bruk aldri andre væsker enn vann.
• Skal aldri brukes uten vanngjennomstrømning.
• Ikke bruk apparatet i forbindelse med kjemikalier, næringsmidler, brennbare, eksplosive stoffer eller andre væsker enn vann.
• Ikke koble til husets vannforsyning.
• Skal ikke brukes for nærings- eller industriformål.
• Med hensyn til EMC (elektromagnetisk kompatibilitet) er dette et klasse A-apparat. I boligområder kan apparatet forårsake radiostøy. Det er opp til brukeren å iverksette hensiktsmessige tiltak.

Produktbeskrivelse

Oversikt

1	Inngang (sugeside)
2	Regulator for gjennomstrømningsmengde
3	Utgang (trykkside)
4	Slangemunnstykke
5	Pumpehus for nedsenket installasjon
6	Pumpehus for installasjon på tørt
7	Sugekopper for å feste pumpen på glatte overflater
8	Smussrist med rengjøringskam
9	Strømkabel

IPX8 1.0 m	Apparatet er beskyttet mot permanent nedsenking opp til 1 m dybde.
	Apparatet skal bare brukes innendørs.
	Beskytt apparatet mot direkte sollys.
	Ikke kast apparatet med vanlig husholdningsavfall.
	Les bruksanvisningen.

NO

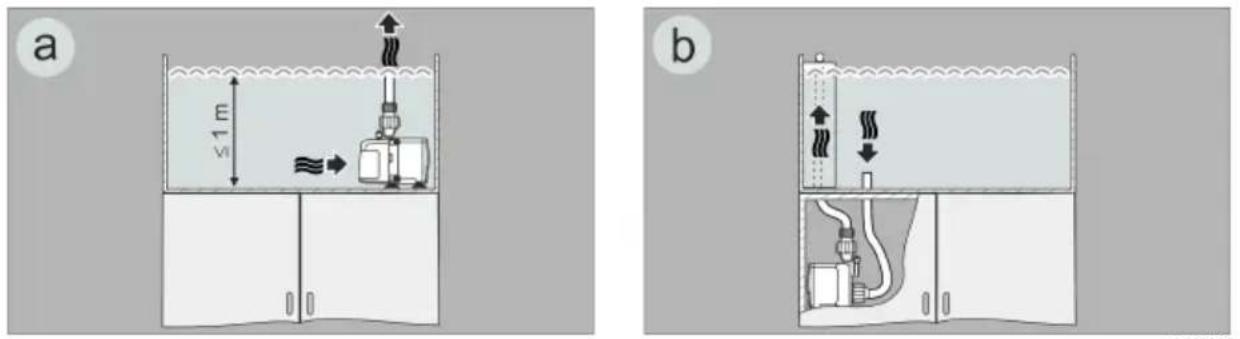

Installasjonsvarianter

- Variant (a): Plassere pumpe nedsenket.

- Pumpen plasseres i bekken.

– Vanninntak via filterkurven.

- Variant (b): Plassere pumpen tørt.

- Pumpen plasseres uten filterkurv utenfor bekken, men under vannoverflaten.

- Vanninntak via en slange på pumpeinngangen.

Installasjon og tilkobling

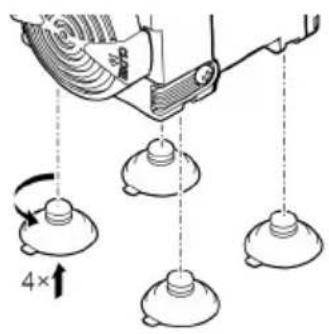

• Monter sugekoppene.

Ikke sett strømpluggen inn i stikkontakten enda!

PAS0012

PAS0016

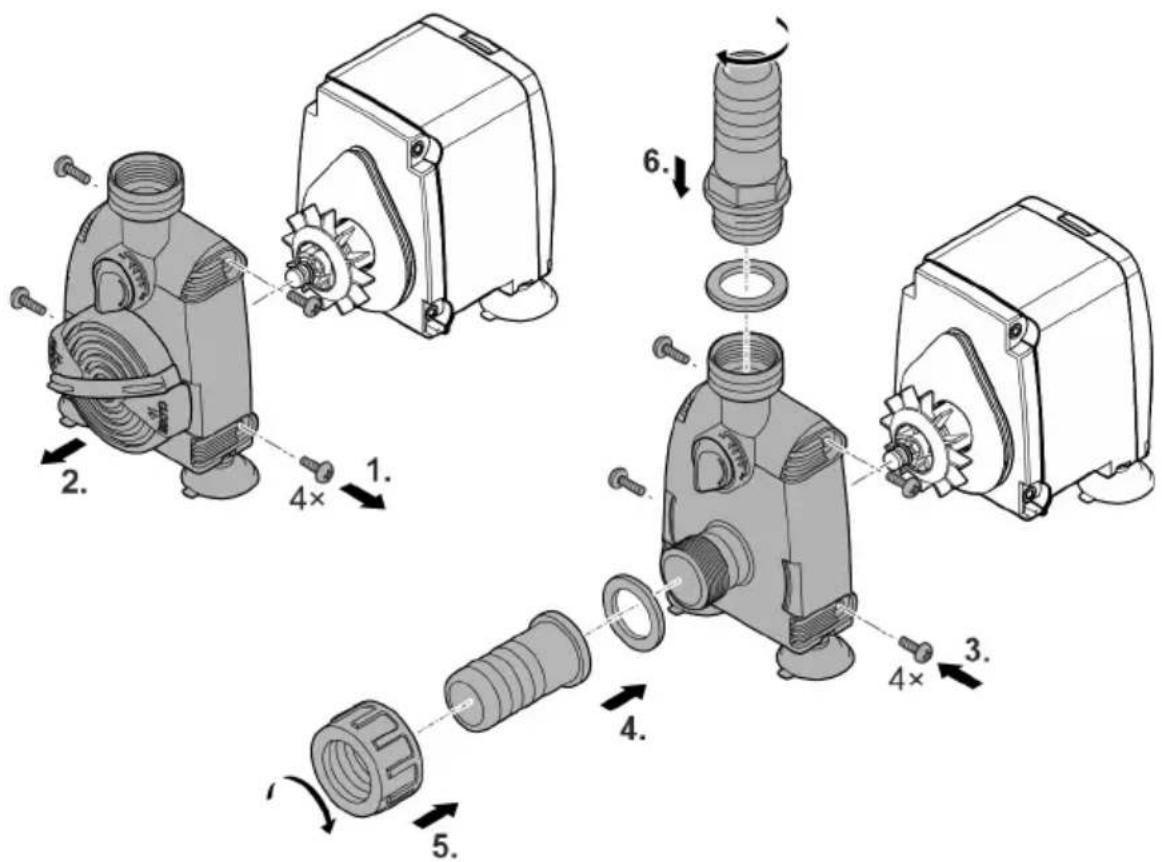

Tørr oppstilling

Ikke sett strømpluggen inn i stikkontakten enda!

PAS0011

Igangsetting

MERK

Pumpen må ikke tørrkjøres. Hvis ikke kan pumpen bli ødelagt.

- Slå på: Stikk nettpluggen inn i stikkontakten.

- Legg strømkabelen slik at det dannes en dryppsløyfe og det laveste punktet er under stikkontakten. Dette forhindrer at vann som drypper ned kommer inn i stikkontakten.

- Still inn ønsket gjennomstrømningsmengde.

- Slå av: Trekk nettpluggen ut av stikkontakten.

Lag en dryppsløyfe

Still inn gjennomstrømningsmengde

Rengjøring og vedlikehold

FORSIKTIG

Fare for personskader ved uventet oppstart. Overvåkingsfunksjoner i apparatet kan slå av apparatet og slå det på igjen automatisk.

▶ Trekk ut nettstøpslet før du utfører arbeid på apparatet.

MERK

Ikke bruk noen aggressive rengjøringsmidler eller kjemiske løsemidler. Slike midler kan skade huset, redusere funksjonsevnen til apparatet og skade dyr, planter og miljø.

▶ Rengjør apparatet helst med rent vann og en myk børste eller svamp; ved krevende smuss med hjelp av et anbefalt rengjøringsmiddel.

Rengjøre apparatet

i Rengjør apparatet ved behov, men minst 2 ganger årlig.

• Anbefalt rengjøringsmiddel ved hårdnakkede forkalkninger:
• Eddik- og klorfritt husholdningsrengjøringsmiddel.
• Skyll av alle deler grundig med klart vann etter rengjøring.

Rengjør smussrist

Ved nedsenket installasjon må strømningsåpningene i smussristen rengjøres regelmessig.

- For enkel rengjøring, roter rengjøringskammen frem og tilbake flere ganger.

Rengjøre/bytte løpehjul

EDEN PAS 2000 3000 4200 5000 2. 3. 1. 4x click

PAS0010

Slik går du frem:

1. Løsne og ta av skruene på sidene av pumpehuset.
2. Ta av pumpehuset.
3. Ta av løpehjulet.

- Om nødvendig, vipp løpehjulet ut av setet i motorhuset ved hjelp av en skrutrekker med bredt blad. Før deretter bladet inn i sporet mellom løpehjulet og motorhuset og vri hardt på skrutrekkeren slik at løpehjulet spretter ut av setet.

- Må håndteres forsiktig slik at motorhuset og O-ringen ikke blir skadet.

1. Rengjør løpehjulet eller skift det ut og sett deretter sammen apparatet i omvendt rekkefølge.

- EDEN PAS 4200, 5000: Trykk løpehjulet hardt inn i setet i motorhuset.

Utbedrefeil

Feil	Årsak	Utbedring
Apparatet starter ikke	Nettspenning mangler	Kontroller nettspenningen
	Løpehjul blokkert	Rengjøre apparatet
Ikke tilstrekkelig vannstrømning Bare nedsenket ved oppstilling	Pumpehus eller løpehjul tilsmus-set	Rengjøre apparatet
	Gjennomstrømningsregulatoren er stilt inn på for lav gjennom-strømningsmengde	Flytt gjennomstrømningsregulato-ren i retning +
	Løpehjul slitt	Bytte løpehjul
	Pumpehuset er tett	Rengjøre apparatet

Slitedeler

• Løpehjul
- Sugekopp

Tekniske data

PAS			2000	3000	4200	5000
Nettspenning		V AC	230	230	230	230
Nettfrekvens		Hz	50	50	50	50
Maks. effektopptak		W	31,5	55	80	82
Maks. kapasitet		l/t	2000	2800	4200	5000
Maks. tilføringshøyde		m	2,2	3,0	3,5	3,1
Beskyttelsesart			IPx8	IPx8	IPx8	IPx8
Maks. dykkedybde		m	1	1	1	1
Tillatt område vanntemperatur		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Tilkobling sugeside	Gjenge		G^3/4	G^3/4	G1	G1
	Slangediameter	mm	20	20	25	25
Tilkobling trykkside	Gjenge		G^3/4	G^3/4	G^3/4	G^3/4
	Slangediameter	mm	20	20	25	25
Dimensjoner	Lengde	mm	76	76	76	76
	Bredde	mm	115	115	115	115
	Høyde	mm	119	119	119	119
Lengde nettkabel		m	1,5	1,5	1,5	1,5
Vekt		kg	1,0	1,2	1,2	1,2

Kassering

MERK

• Apparatet må avhendes i henhold til gjeldende forskrifter via godkjent avfallsmottak.
  ▶ Ved spørsmål kan du ta kontakt med ditt lokale avfallsselskap. Der finner du informasjon om forskriftsmessig deponering av apparatet.
  ▶ Sørg for å gjøre apparatet ubrukelig ved å klippe over kablene.

Rensning av smutsgallret

• Drivenhet
• Sugproppar

Tekniska data

PAS			2000	3000	4200	5000
Anslutningsspänning		V AC	230	230	230	230
Nätfrekvens		Hz	50	50	50	50
Max. effektförbrukning		W	31,5	55	80	82
Max. pumpeffekt		l/h	2000	2800	4200	5000
Max. pumphöjd		m	2,2	3,0	3,5	3,1
Kapslingsklass			IPx8	IPx8	IPx8	IPx8
Max. nedsänkningsdjup		m	1	1	1	1
Tillåtet område vattentemperatur		°C	+4 ... +35	+4 ... +35	+4 ... +35	+4 ... +35
Anslutning sug-sida	Gänga		G^3/4	G^3/4	G1	G1
	Slangdiameter	mm	20	20	25	25
Anslutning tryck-sida	Gänga		G^3/4	G^3/4	G^3/4	G^3/4
	Slangdiameter	mm	20	20	25	25
Mätt	Längd	mm	76	76	76	76
	Bredd	mm	115	115	115	115
	Höjd	mm	119	119	119	119
Längd strömkabel		m	1,5	1,5	1,5	1,5
Vikt		kg	1,0	1,2	1,2	1,2
