用户手册 EXR6004 mini AVer

A. 安裝硬碟....繁體中文-2
B. 連接相關裝置....繁體中文-3

首次使用監控系統 …… 繁體中文-4

監控模式功能介紹 …… 繁體中文-5

回放模式功能介紹 …… 繁體中文-7

Contenu du carton....French-1

Installation du matériel .......French-2

A. Installation du disque dur....French-2
B. Branchement de l'appareil .......French-3

產品規格以實體為準，手冊內資料僅供參考。

警告

請勿將本產品放置在火旁或易受到電擊的地方。

請勿讓本產品受到雨淋或放置在潮濕的地方。

請勿隨意修改或更動本產品，任何未經授權的修改或改裝將導致保固無效。

包装内容物

(1)

(1) AVer ^TM EXR6004 Mini 監控系統
(2) 簡易安裝使用手冊
(3) 軟體 CD (內含手冊電子檔)
(7) 光學滑鼠

(4) 變壓器
(5) 電源線(電源線會隨著區域的標準電源插座而不同)
(6) 硬碟安裝支架(內含螺絲)

如包裝內容物有短缺或損壞，請與購買的經銷商連絡。

硬體安裝

A. 安装硬碟

監控系統若已隨機附有硬碟於內，則使用者不需要自行安裝硬碟。若使用者購買的機種沒隨機附有硬碟於監控系統內，請參照下列步驟進行硬碟的安裝。

請參照下列步驟進行硬碟的安裝：

1. 請將機殼上的螺絲鬆開取下。

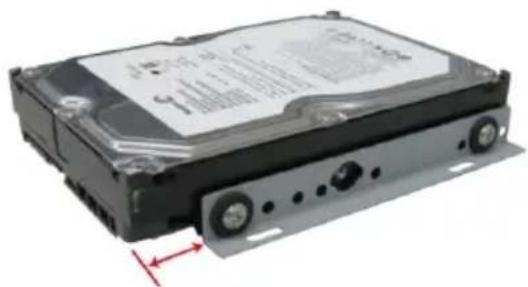

1. 將硬碟鎖在硬碟支架上，硬碟放置的方向請參照下圖所示，否則硬碟無法放入監控系統內。

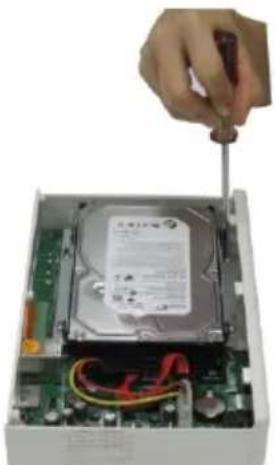

1. 請將裝有硬碟的硬碟支撐架固定在監控系統主機內。

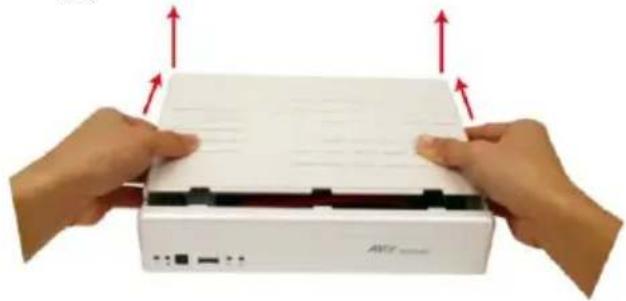

1. 請依照紅色鍵頭方向將機殼推開後往上抬起。

1. 將 SATA 線的接頭與電源線分別接上硬碟插槽。

1. 現在使用者可以將電源接上插頭。當電源插頭接上監控系統時，電源指示燈將會是亮著的。

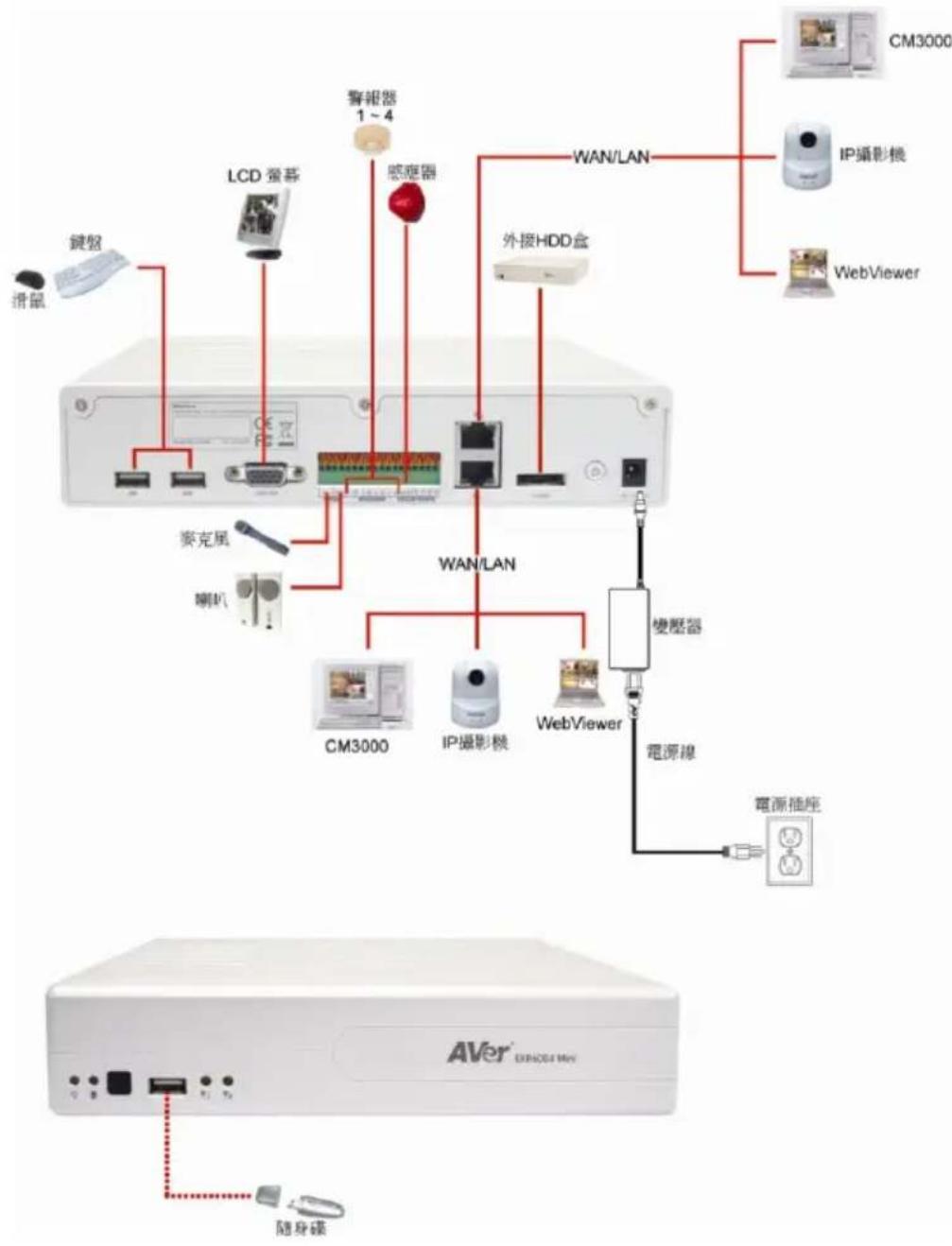

B. 連接相關裝置

每台監控主機都可以接4組感應器與1組警報器裝置。系統還可外接電腦螢幕作為監看裝置。如果需要隨時監聽聲音頻道，使用者還可以安裝可調整音量的PC喇叭或者音響喇叭當為聲音輸出裝置，也可連接聲音輸入裝置；如麥克風。USB埠可連接滑鼠和鍵盤，方便操作設定監控系統。位於監控系統前方的USB埠，可連接隨身碟或外接式硬碟來備份錄影檔案。

請參考下圖進行相關裝置安裝。

兩個 LAN 埠皆可用於連接 IP 攝影機和供遠端連接。

首次使用監控系統

監控系統啟動需要點時間，請耐心等候。

步驟 1. 請將光學滑鼠連接到監控系統的 USB 埠上。

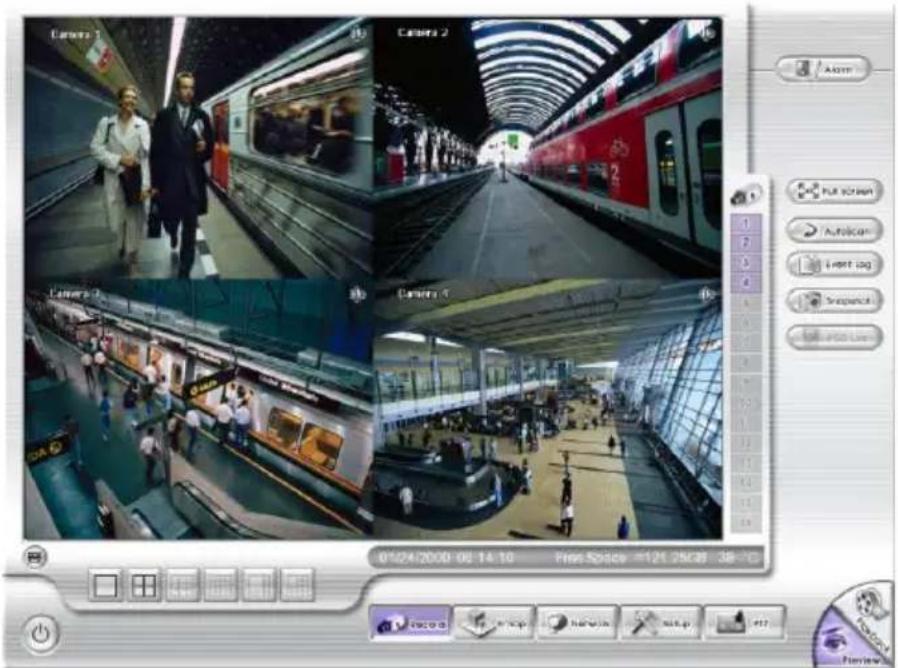

步驟 2. 啟動監控系統的電源。當監控系統完成啟動後，會進入監控模式畫面。

基於安全考量，監控系統會要求使用者需輸入登入的帳號與密碼。預設的帳號為「admin」，預設的密碼為「admin」。

Camera 1 Camera 2 Camera 3 Camera 4 01/02/2000 08:14:10 Print 5p36v =124.25038 38:00 AutoView FUR SCREEN Autolition Event log Suspense Photo Line Power Balance Help Help Help

步驟 3. 格式化硬碟：首次使用的硬碟需格式化（如已事先格式化就不需要），請參照下列步驟進行硬碟格式化。

a. 點選 Setup 並輸入密碼(預設值是「admin」)。
b. 點選 System，於系統設定視窗選擇「Add」。
c. 在 Format type 禖窗選擇要格式話的硬碟。
d. 然後按 Format 鈕開始格式化硬碟。當格式化完成後，按確定完成。

步驟 4. 設定時間和日期：設定正確的時間和日期，以便讓錄影時的時間跟日期是為正確。

a. 點選 Setup 並輸入認證密碼(預設值是「admin」)。
b. 點選 System
c. 在時間口期設定，點選系統時間與口期的詳細設定鈕。
d. 選擇正確的日期與時間，並按確定完成。

步驟 5. 連接 IP 攝影機

a. 點選 Setup 並輸入認證密碼(預設值是「admin」)。
b. 點選 Camera
c. 選擇要連接的攝影機號碼，並選擇輸入訊號為IP攝影機。
d. 然後，勾選 啟動來啟動攝影機。
e. 在 IP 攝影機資訊，點選詳細設定。

f. 在網路攝影機設定頁面，勾選攝影機的廠商協定，然後選擇協定、型號、影像格式和頻道。
g. 然候輸入攝影機的 IP 位址 或 URL 位址。
h. 如連接攝影機要求認證，勾選登入認證，並輸入帳號和密碼。
i. 點選 確定 完成設定。

使用者可到網站http://surveillance.aver.com/download-center 下載最新的網路攝影機patch。在下載頁面請選擇IP Camera > 網路攝影機的型號 > patches，按Search鈕搜尋。

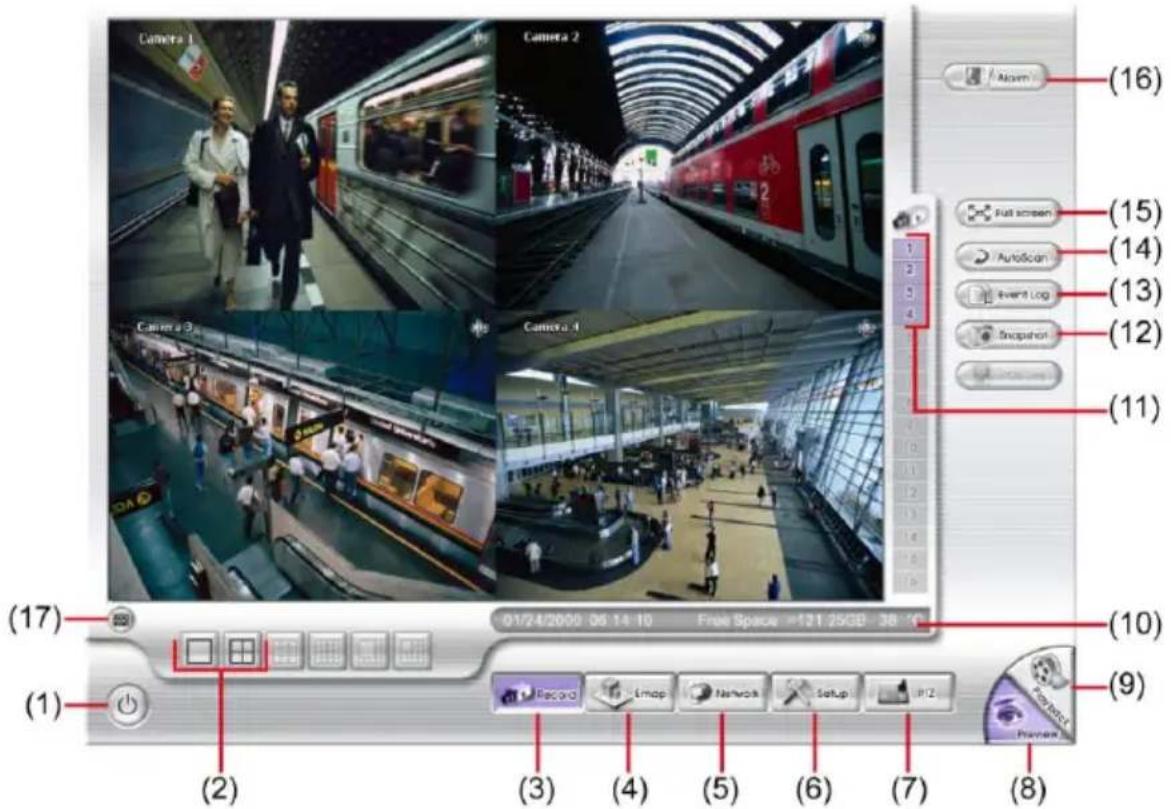

監控模式功能介紹

名稱	功能
(1) 登出	- 重新開機:重新啟動監控系統,需輸入密碼認證。- 關機:關閉監控系統,需輸入密碼認證。- 重新登入:使用另一帳號登入監控系統。- 取消:取消回到監控模式畫面。
(2) 顯示模式	提供 2 種顯示模式。可依照需求按顯示模式按鍵,選擇想要的模式。常位於單螢幕顯示模式時,在監控畫面上按滑鼠右鍵,並拖曳可局步放大檢視圈選的區域。再按右鍵一次可恢復到正常的顯示狀態。
(3) 錄影	啟動/停止錄影。
(4) 電子地圖	可顯示與載入 8 個區域之電子地圖,以及攝影機、感應器、繼電器之位置與相關警報。
(5)網路連線	啟動或關閉網路連線,開啓此服務允許遠端使用者的連線登入。預設是關閉狀態。
(6)設定	改變系統軟體設定與組態。
(7)PTZ	開啓 PTZ 控制面板。
(8)監控模式	切換至監控模式。
(9)回放模式	切換至回放模式,此模式可調閱錄影資料。
(10)狀態列	顯示錄影口期、時間和剩餘錄影空間。
(11)攝影機按鍵	在 1 分割模式下,可按攝影機按鍵,隨意切換到想看的攝影機畫面。若切換到 4 分割畫面時,同一群組的攝影機按鍵會同時變色。
(12)快照	擷取單張影像並儲存成 .jpg 檔案格式。
(13)檢視事件紀錄	顯示系統上所發生的事件記錄。
(14)自動掃描	啟動或是停止攝影機循環顯示功能。
(15)全螢幕	畫面會放大為全螢幕模式,按滑鼠右鍵或是鍵盤 ESC 可回復原狀態。按滑鼠左鍵可放大單一攝影機。

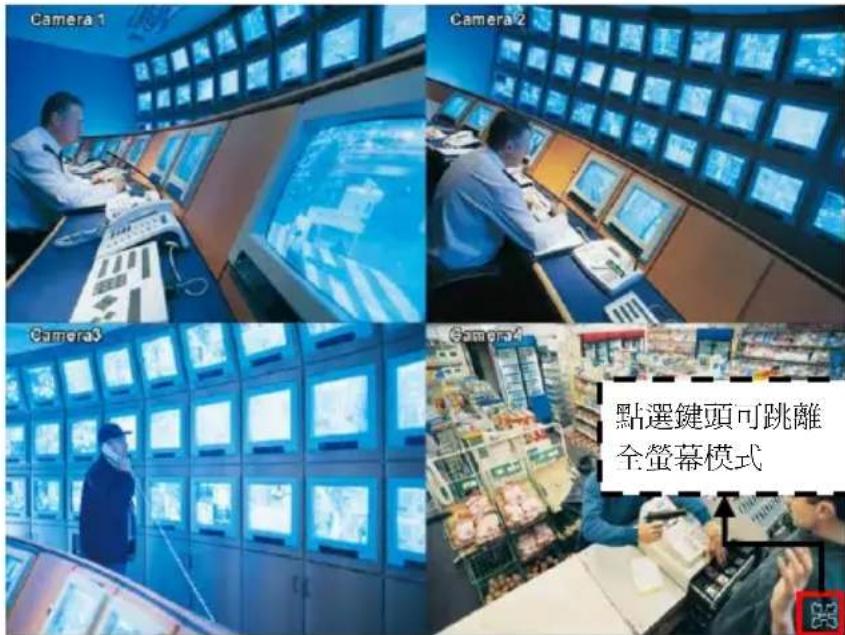

Camera 1 Camera 2 Camera 3 Camera 4 點選鍵頭可跳離 全螢幕模式

	在任一頻道上按滑鼠左鍵,可在單一螢幕或多分割全螢幕模式間切換。
(16) 警報狀態	顯示警報狀態,包括感應器與繼電器狀態。
(17)螢幕小鍵盤	因特殊因素無法使用鍵盤,監控系統提供螢幕小鍵盤功能。

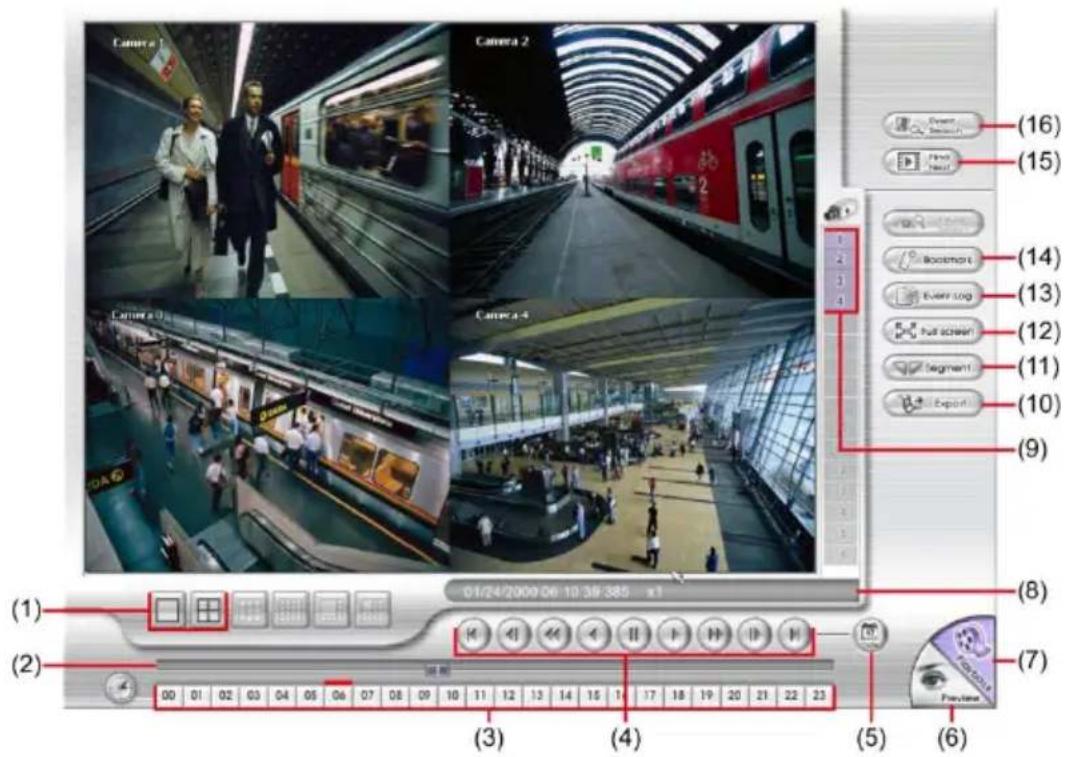

回放模式功能介紹

按下右下角的回放按键可切换至回放模式。

名稱	功能
(1) 顯示模式	提供 2 種顯示模式。可依照需求按顯示模式按鍵,選擇想要的模式。
(2) 影像搜尋軸	可以左右移動滑動軸,找尋想搜尋的畫面。
(3) 時間鍵	選擇播放時段。
採用 24 小時時間制紀錄錄影時間。數字鍵上方若出現藍色記號,代表該時段有錄影。使用者可依照需求點選出現藍色記號的錄影時段,播放該時段的錄影畫面。當系統在播放某錄影時段的錄影畫面時,該錄影時段的數字鍵上方會轉為紅色。
(4) 影像回放功能鍵	開頭: 回到錄影起始處前一畫面: 回到前一格畫面減速: 以 1/2 倍、1/4 倍倍速度播放影像。逆播: 倒播錄影畫面。暫停: 停止播放錄影檔案。播放: 播放錄影檔案。加速: 以 2 倍、4 倍、8 倍、16 倍、32 倍或 64 倍速度播放影像。下一畫面: 到下一格畫面。結尾: 跳到錄影結束處。

名稱 功能

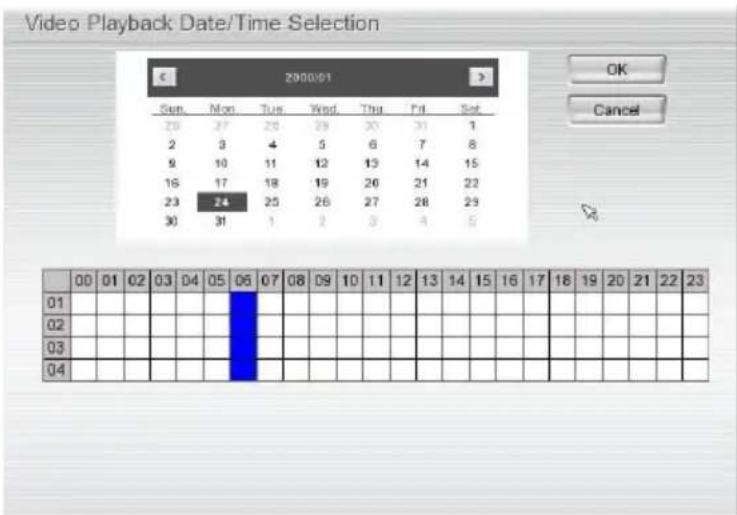

(5) 選擇檔案

選擇想要播放的日期。可以根據日期，選擇想要播放的檔案。

Video Playback Date/Time Selection 2000/01 Sun Mon Tue Wed Thu Fri Sat 29 27 28 29 30 31 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 1 2 3 4 5 OK Cancel 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 01 02 03 04

橫排數字的 00-23 代表一天 24 小時，直排的數字 01-04 代表攝影機的號碼。藍色區塊表示有錄影資料，紅色區塊表示選擇要播放的檔案。

**更詳細的設定請參考在軟體 CD 中的使用手冊。若有其他的問題，請到網址 http://surveillance.aver.com/ 上尋找資訊。

(6) 監控模式	切換至監控模式。
(7) 回放模式	切換至回放模式,此模式可調閱錄影資料。
(8) 狀態列	顯示回放資料的日期、時間、以及回放速度。
(9) 攝影機按鍵	在 1 分割模式下,可按攝影機按鍵,隨意切換到想看的攝影機畫面。若切換到 4 分割畫面時,同一群組的攝影機按鍵會同時變色。
(10) 輸出	輸出功能快照、列印畫面、影片區段輸出和備份等功能:擷取畫面:擷取單張影像並儲存成.jpg 檔案格式影片區斷輸出:轉存檔案為*.dvr 格式。備份:將回放的檔案備份到 USB 介面的儲存裝置內或者燒錄到 DVD 光碟上。
(11) 區段	設定影像起始區段,可循環播放。使用回放功能鍵或移動拖曳軸,將播放影像移到想要合適的位置後,按下區段(segment)鈕標記擷取影片的起始點。使用回放功能鍵或移動拖曳軸,移到想要合適的位置後,再按下區段(segment)鈕標記擷取影片的結束點。若需要清除區段,可再按一次區段設定。點選輸出→影片區段輸出儲存區段影像。
(12) 全螢幕	畫面會放大為全螢幕模式,按滑鼠右鍵或是鍵盤 ESC 可回復原狀態。按滑鼠左鍵可放大單一攝影機。在任一頻道上按滑鼠左鍵,可在單一螢幕或多分割全螢幕模式間切換。
名稱	功能
(13) 檢視事件紀錄	檢查事件、操作、系統與網路事件紀錄,可選擇不同日期或是搜尋關鍵字,亦可另存文字檔。
(14) 書籤	紀錄過去播放的重要時間點,可快速切換至該紀錄點。按下書籤,影像將停止播放。在書籤對話框,可執行下列功能:- 新增:紀錄現在回放檔案之時間。- 編輯:變更書籤名稱或選擇是否保護檔案。刪除:從清單中移除單一書籤。全部刪除:刪除所有書籤紀錄。離開:離開書籤對話框。雙擊清單上的書籤紀錄,可快速調閱該紀錄時間點的錄影資料。
(15) 找尋下一筆資料	當啟用智慧搜尋或是事件搜尋時,讓系統找尋下一個事件。
(16) 事件搜尋	可設定系統搜尋想找的事件種類,例如:感應器、動態偵測、影像中斷
