用户手册 MD120UI AVer

于160-0023 日本東京都新宿区西新宿 3-2-26 立花新宿ル7階

Tel: [phone]

警告 人身傷害危險	請勿使用含有苯酚的清潔劑，苯酚可能會在沖洗不完全的情況下導致患者皮膚灼傷，而且苯酚不含足夠的清潔或消毒成分。
注意事項	1. 攝影機設計方便清潔和消毒。 2. 清潔攝影機前，請先切斷電源。 3. 清潔程序應只由熟悉攝影機操作的人員執行。 4. 請勿將清潔液體，尤其是水，噴灑到攝影機的任何內部電氣設備或零件中，避免可能出现短路、腐蝕、故障和對用戶或服務人員的觸電危險。 5. 腐蝕性清潔劑可能會導致攝影機褪色或損壞。使用任何清潔劑前，請在不顯眼的位置進行測試。
時間	使用前和使用後須清潔設備。
步驟	1. 切斷攝影機電源。 2. 清潔人員須戴上清潔手套。 3. 使用清潔酒精前，請確保酒精尚未過期。 4. 使用沾有清潔酒精(75%)的清潔布。 5. 使用沾有酒精的棉布擦拭可能與攝影機接觸的所有表面。 6. 擦拭攝影機後，避免裸手接觸。
頻率	無須定期清潔，僅須在使用前和使用後清潔。

產品標示符號說明

此產品（含配件）上標示的符號·其表示如下：

WEEE 符號 此符號表示不得將本產品與其他家用垃圾一同丟棄。請將廢棄的設備交由指定之廢電機電子設備回收站處理。關於處理廢棄設備之詳細資訊，請洽當地的家庭垃圾處理服務處或您購買產品的商家。
CE CE 合規標誌 此標誌表示該產品符合歐盟統一立法的相關指南/標準。
FCC FCC 合規標誌 此標誌表示該產品符合美國聯邦通信委員會的合規標準。
UKCA (UK Conformity Assessed) 符號 此符號表示銷售到英國市場的產品符合 UKCA 標誌要求。
RCM RCM 合規標誌 此標誌表示該產品符合澳洲 RCM 指南。
	此標誌旨在提醒用戶注意產品外殼內存在未絕緣的“危險電壓”，該電壓可能足以對人員構成電擊風險。
	此標誌旨在提醒用戶注意設備隨附的手冊中存在重要的操作和維護（維修）說明。
10	中國 RoHS 標誌 此符號的數字表示在正常使用條件下，沒有有害物質洩漏或變異的年數。
~	交流電符號 此符號表示本產品的電源輸入/輸出為交流電。
---	直流符號 此符號表示本產品的電源輸入/輸出為直流電。

警告

為避免電磁干擾，本產品不應安裝或使用於住宅環境。

依經濟部標準檢驗局檢驗標準 CNS 15663 第 5 節「含有標示」之規定將限用物質含有情況標示如下

單元Unit	限用物質及其化學符號 Restricted substances and its chemical symbols
	鉛Lead (Pb)	汞Mercury (Hg)	鎘Cadmium (Cd)	六價鉻Hexavalent chromium (Cr+6)	多溴聯苯Polybrominated biphenyls (PBB)	多溴二苯醚Polybrominated diphenyl ethers (PBDE)
電路板及零組件(電子料或電機料...等)	-	○	○	○	○	○
塑膠組件(外殼或腳墊...等)	○	○	○	○	○	○
金屬組件(轉軸或螺柱...等)	-	○	○	○	○	○
光學鏡頭組	○	○	○	○	○	○
配件(遙控器或電纜線...等)	-	○	○	○	○	○
紙製品(機殼貼紙...等)	○	○	○	○	○	○
備考1. “○”係指該項限用物質之百分比含量未超出百分比含量基準值。 Note 1: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence. 備考2. “-”係指該項限用物質為排除項目。 Note 2: The “-” indicates that the restricted substance corresponds to the exemption.

RTC電池警語

若電池更換不正確，將有爆炸危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電池。

遥控器電池安全資訊

• 請將電池存放在涼爽與乾燥的位置。
• 不要將電量用盡的電池棄置在家庭廢棄物中。請將電池棄置在特定回收處，或送回原購買的商店。
• 如果長時間不使用電池，請將其取出。電池漏液與腐蝕可能會損壞遙控器，請以安全方式棄置電池。
• 不可混用新舊電池。
• 不可混用不同類型的電池：鹼性、標準（碳鋅）或可充電（鎳鎘）電池。
• 不可將電池棄置於火源中。
• 請勿曾試讓電池端子短路。

警告

• 為避免觸電風險，該設備只能連接到帶有保護接地的電源。
• 未經製造商授權，請勿改裝此設備。
• 本產品僅限室內使用，且接線不可連接到戶外。

免責聲明

對於產品品質、效能、適銷性或特定用途之適用性，本文件內容皆不代表任何明示或暗示保固或陳述。本文資訊經過仔細詳查，內容可靠無誤；雖然如此，若有任何錯誤，恕不負責。本文所含資訊如有變更，恕不另行通知。

若因使用或不當使用本產品或本文，導致任何直接、間接、特殊、意外或後續損害，即使本公司已事先告知此類損害之可能性，亦不負任何賠償責任。

商標

AVer為圓展科技股份有限公司之商標。因本內容之描述出現的商標分屬個別公司所有且均受智慧財產權相關法令保護。本文內所有提及之產品或企業名稱僅供識別與說明用途，且為各自擁有者之商標或註冊商標。

著作權

© 2024 圆展科技 版權所有 | 2024 年 1 月 3 日

本內容相關權利係圓展科技股份有限公司所有，任何人未得事先書面同意不得就本內容為一部或全部之重製、改作、或任何型式之散布行為。圓展科技股份有限公司保留變更產品規格及內容的權利無須另為通知。

支援服務

軟體和使用者手冊下載，請到下面網址：

新北市23673土城區大安路157號8樓

電話：[phone]

目錄

如何清潔和消毒 2

產品概觀 1

包装内容物 1

選購配件 1

部位名稱 2

隐私指示燈 2

LED指示燈 2

尺寸 3

吊頂式安裝支架. 4

壁挂安装支架 5

水平/垂直轉動角度. 5

遥控器. 6

快速键. 7

安装 8

電線固定板 8

吊顶式安装 9

装置連接 10

攝影機設定 13

OSD 選單 13

IP位址设定 13

固定IP 13

DHCP 14

OSD選單階層 15

網頁介面 18

進入網頁介面 18

直播 (Live View). 20

攝影機控制 (Camera Control) 20

預設位置 (Preset) 21
AI設定 (AI Setting) 22
雙眼追蹤 (Eyes Tracking). 22
AI影像偵測(AI Video Detection) 23
攝影機設定 (Camera Settings). 24
曝光 (Exposure) 24
影像處理 (Image Process) 25
視訊與音訊 (Video & Audio) 26
網路 (Network) 27
系統 (System) 29
AVerCamera Setting Tool 31
規格 32
故障排除 35
附錄 36
VISCA RS-232 指令表 36
VISCA over IP 設定 43
VISCA 变焦倍率表 45
Pelco-D 指令 46
Pelco-P指令 47
CGI指令 48

產品概觀

MD120UI追蹤攝影機是一款專為病患監護設計的醫療級攝影機，具備紅外線夜視功能以及抗紫外線機殼。

包装内容物

攝影機

電源變壓器及電源線

遥控器

USB 3.0 Type-C 輸
Type-A連接線 (1.5m)

電線固定板

電線束線帶 (x4)

吊頂式安裝支架 (x2)

壁掛鑰孔紙

M2×4mm 螺絲 (x3)

M3×6mm 螺絲 (x3)

1/4"-20L=6.5mm螺絲 (x2)

快速安装指南

選購配件

壁挂安装支架

攝影機控制器 (CL01)

部位名稱

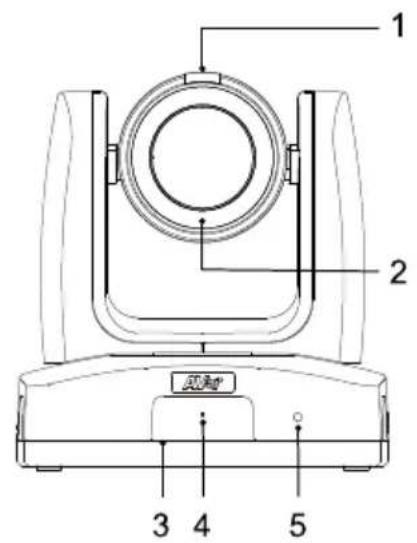

前面

1. 隱私指示燈
2. 紅外線夜視 LED*
3. IR 感測器
4. 麦克風
5. LED指示燈

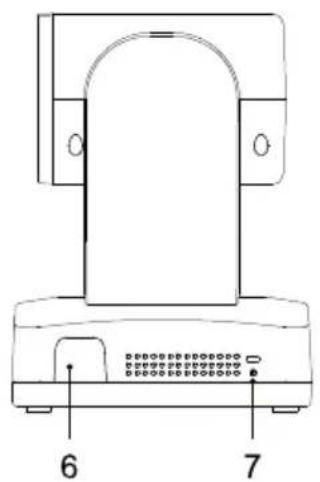

側面

1. IR 感测器
2. Kensington防盗孔

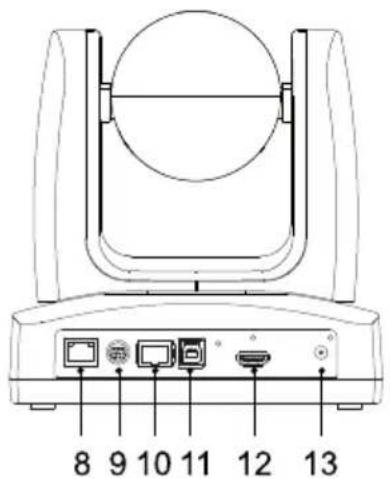

背面

1. PoE+連接埠**
   9.RS-232連接埠
   10.RS-422連接埠
2. USB 3.1 Type-B連接埠
   12.HDMI連接埠
   13.DC電源插孔

*使用夜間模式時，請勿盯著紅外線LED，可能對眼睛有害。雙眼應與紅外線LED保持1公尺以上的距離。

**PoE+連接埠僅可連接至PoE網路，不可路由至外部設備。

隐私指示燈

顏色	狀態
恆亮綠燈	監護病患中
熄燈	隱私模式/關機

LED 指示燈

顏色	狀態
恆亮藍燈	正常
閃爍藍燈	已開啟追蹤功能
恆亮橘燈	待機
閃爍橘燈	開機中
恆亮紫燈	已開啟 OSD 選單
閃爍紫燈	軻體更新中

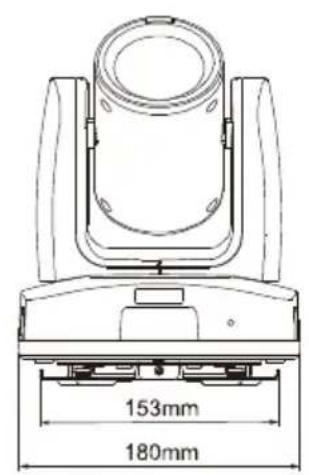

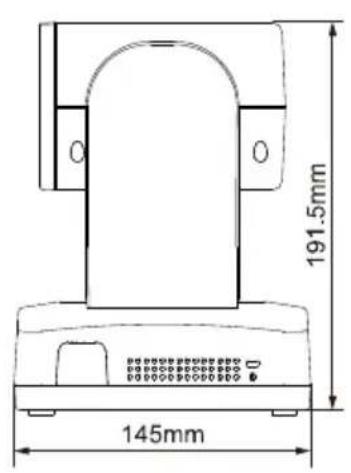

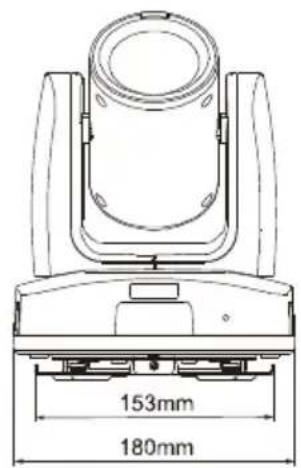

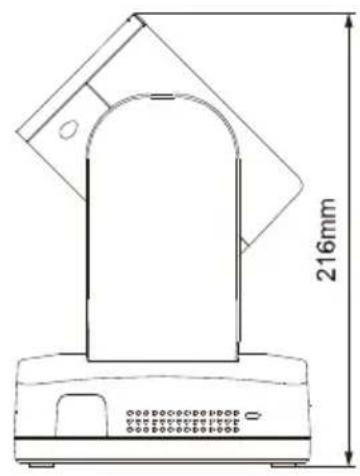

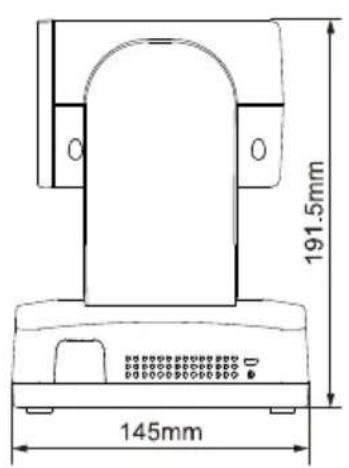

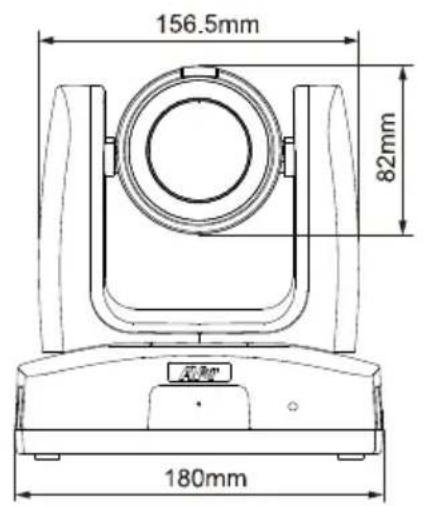

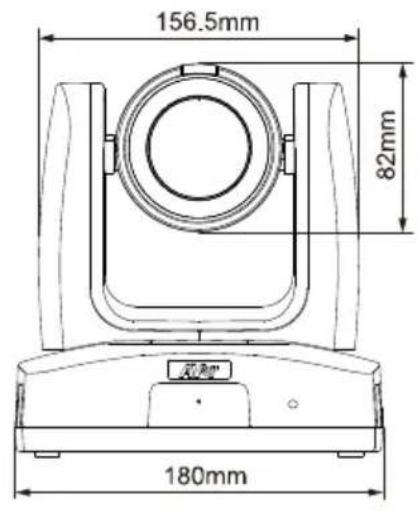

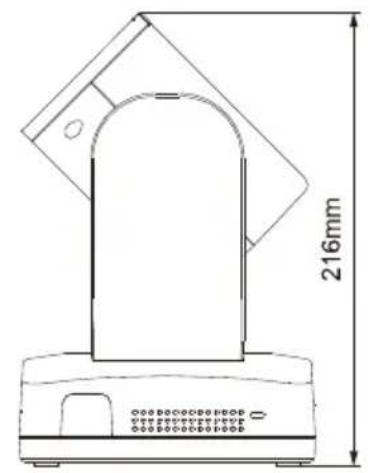

尺寸

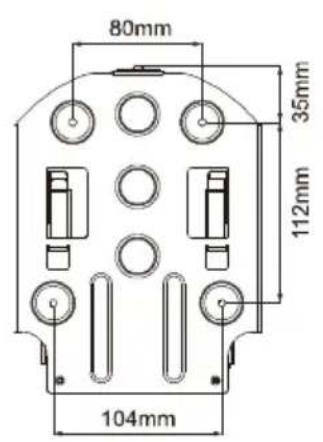

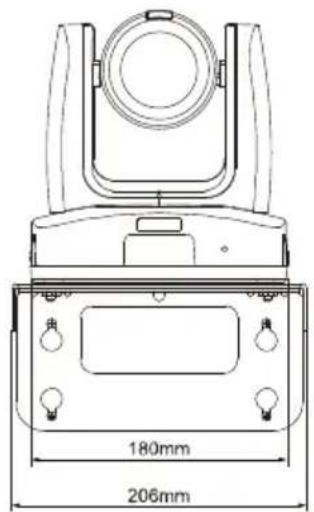

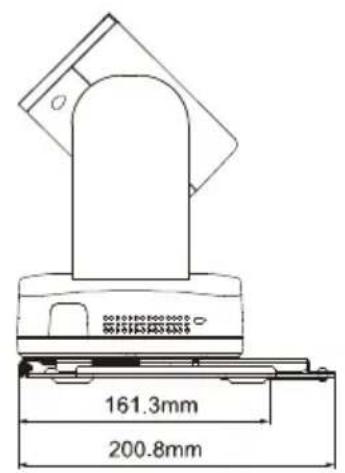

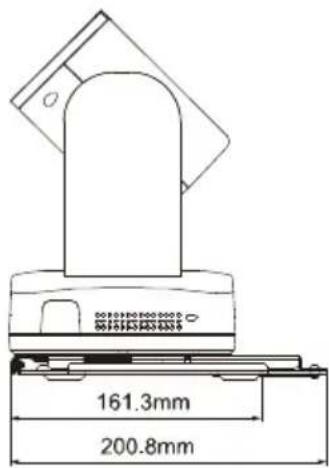

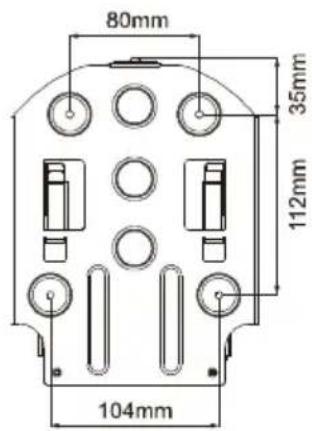

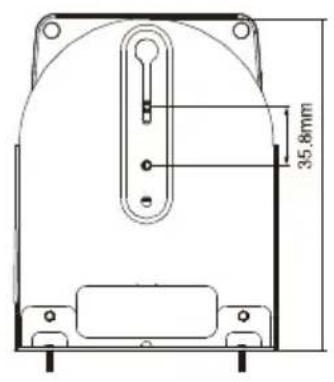

吊頂式安裝支架

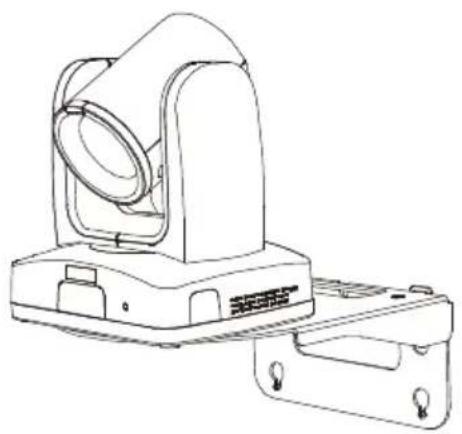

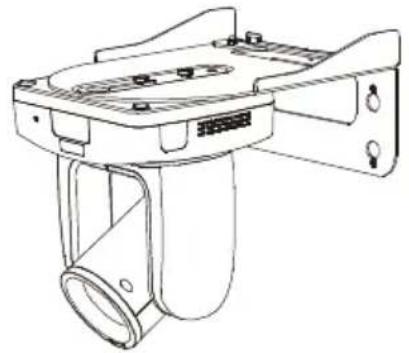

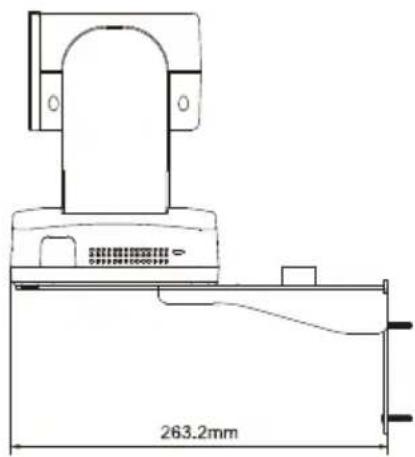

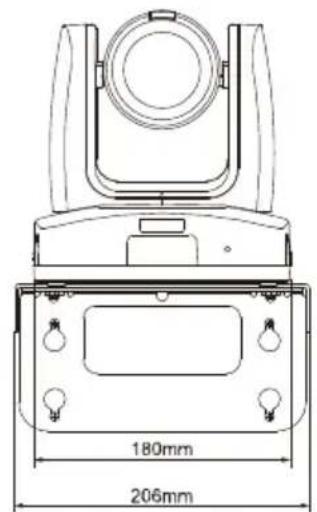

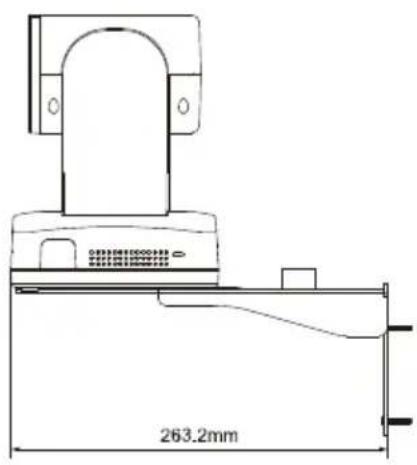

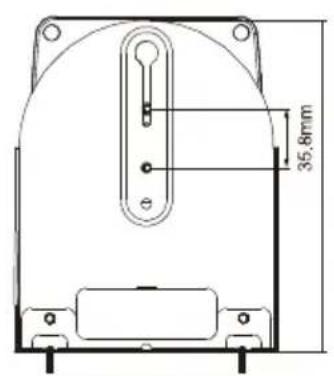

壁掛安装支架

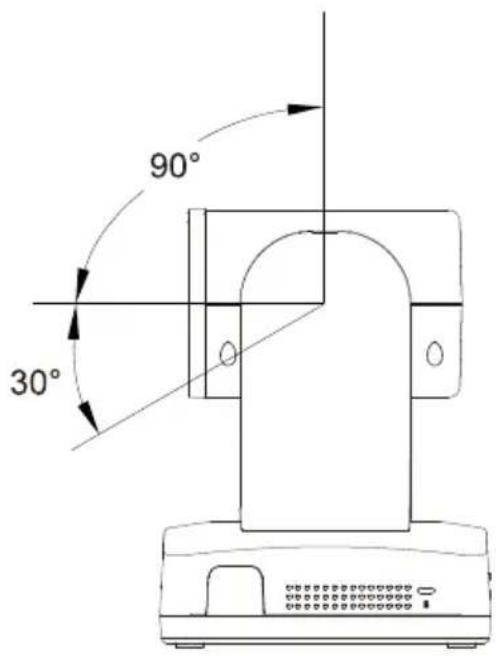

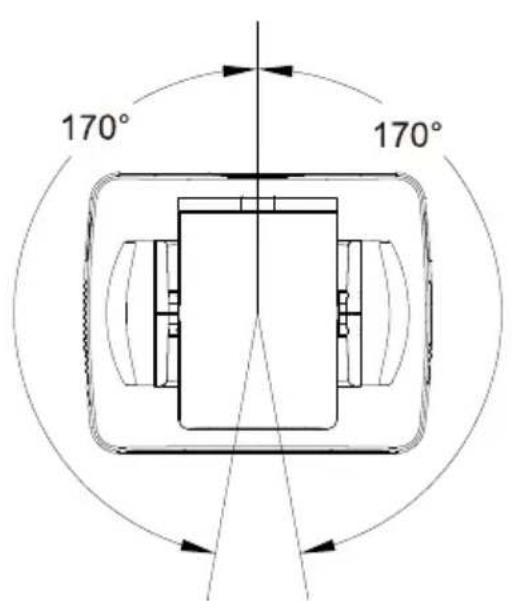

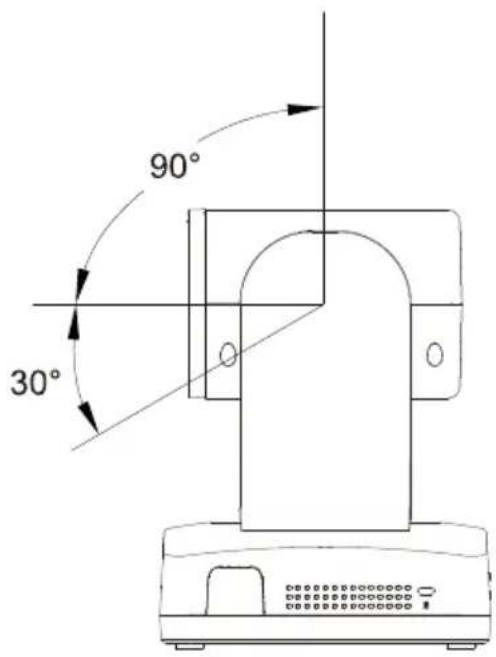

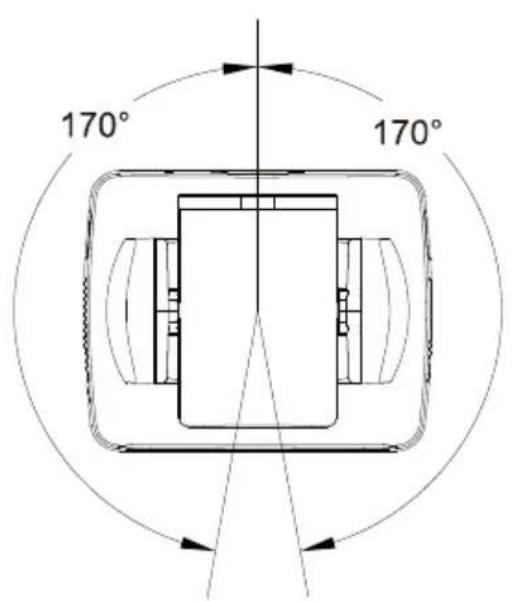

水平/垂直轉動角度

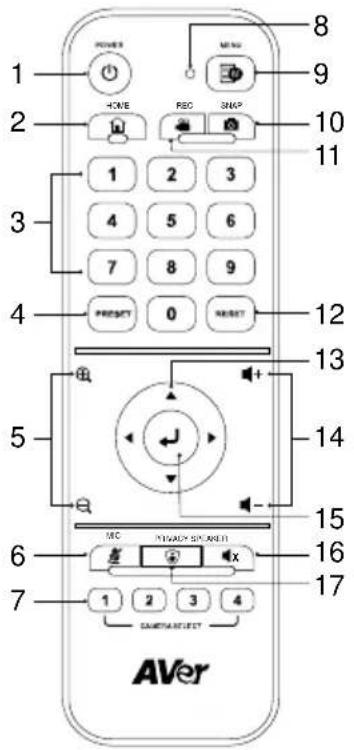

遥控器

如須開啟OSD選單，按住選單（Menu）鍵3秒。
- 如須停用遙控器，開啟 OSD 選單或網頁介面，前往 System> Camera Selector > Disable Remote。
- 如須重新啟用遙控器，開啟網頁介面，前往 System> Camera Selector > All Channel，或設定攝影機號碼 (1、2、3、4)。

型號：LY033

名稱	功能
1. 電源	開啟/關閉待機模式。
2. 初始位置 (Home)	將攝影機畫面移至初始位置 (Home)。
3. 數字鍵	● 移動畫面至預設位置 0～9。 ● 設定預設位置 0～9。
4. 預設位置 (Preset)	使用預設位置、數字鍵及方向鍵來設定預設位置。 1. 使用方向鍵將畫面移置所需位置。可使用縮放按鈕將畫面進行縮放。 2. 按下預設位置按鍵不要放開，接著按下數字鍵 (0～9)以儲存此預設位置。
5. 縮放 +/-	按下可將畫面縮放。
6. 麥克風 (MIC)	按下可將麥克風靜音。再次按下可解除靜音。
7. 攝影機選擇	選擇欲操作的攝影機。欲設定攝影機號碼，請進入 OSD 選單：System > Camera Selector。
8. 遥控器 LED	按下遙控器上的按键時，LED 會閃爍紅燈。
9. 選單 (Language)	長按 3秒以進入 OSD 選單。欲更改此設定，請進入 OSD 選單：System > Trigger OSD。
10. 截圖 (Snap)	無
11. 錄影 (Rec)	無
12. 重置 (Reset)	可使用重置和數字鍵來取消已設定的預設位置。按下重置按鍵不要放開，接著按下數字鍵 (0～9)。
13. 方向鍵	使用方向鍵瀏覽攝影機畫面。
14. 音量 +/-	無
15. 輸入 (Enter)	攝影機開機時：按此鍵可自動對焦一次。 進入 OSD 選單時：按此鍵可確認設定或進行選擇。
16. 揚聲器 (Speaker)	無
17. 隱私 (Privacy)	按下可進入隱私模式。攝影機鏡頭將移動至隱私位置 (鏡頭朝下)，麥克風也將關閉。

快速鍵

按下	可
選單 (Menu)	秒	開啟 OSD 選單。
選單 (Menu)		關閉 OSD 選單。
初始位置 (Home)		關閉 OSD 選單並將攝影機畫面移至初始位置 (Home)。
選單 (Menu)	，再按縮放	切換 Day/Night 模式。
選單 (Menu)	，再按縮放	切換 Day/Auto 模式。
5 次 (55555)		開啟 DHCP。
6 次 (666666)		將攝影機的所有設定恢復為出廠預設值。
8 八次 (88888888)		將攝影機的固定 IP 位址設為 192.168.1.168。

安装

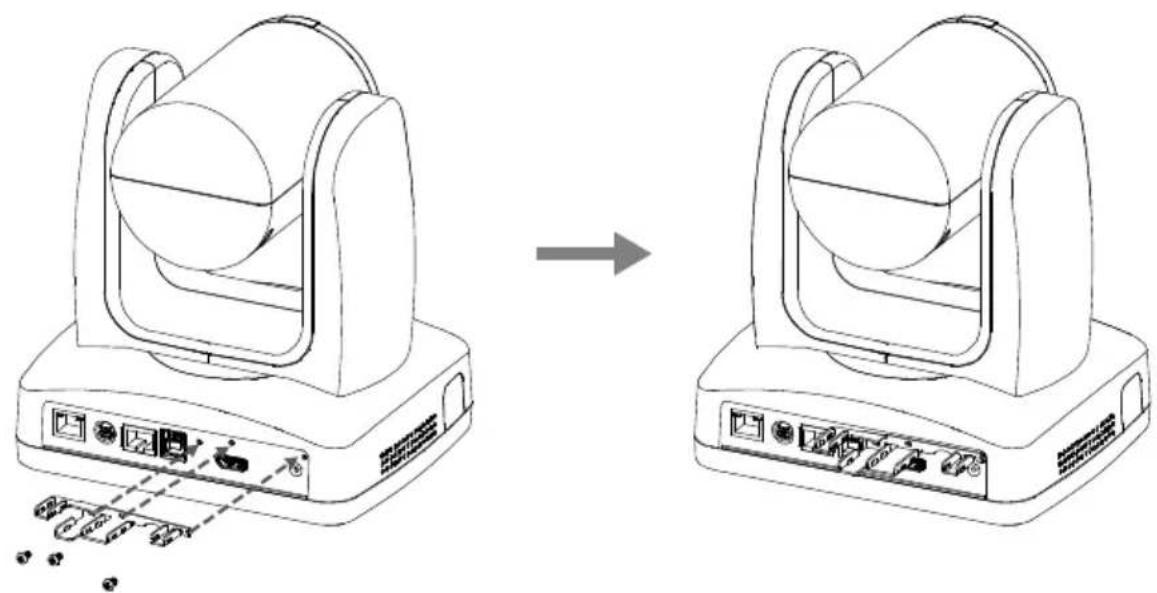

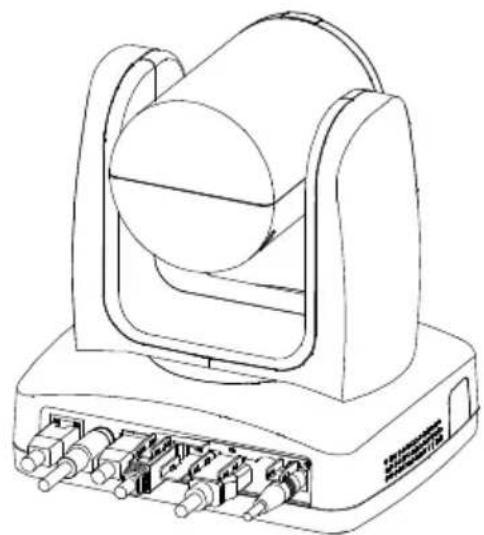

電線固定板

1.使用隨附的 M2× 4mm 螺絲將電線固定板鎖附在攝影機上。

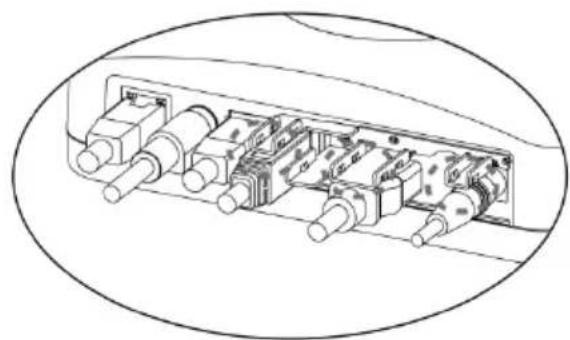

1. 將連接線接上。

1. 將隨附的束線帶穿過矩形孔，使連接線固定在電線固定板上。

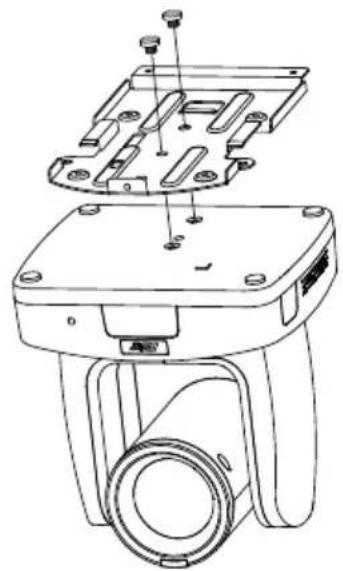

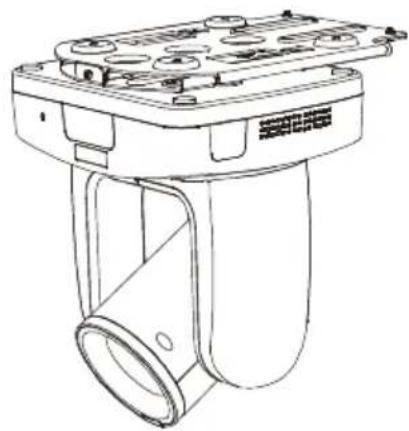

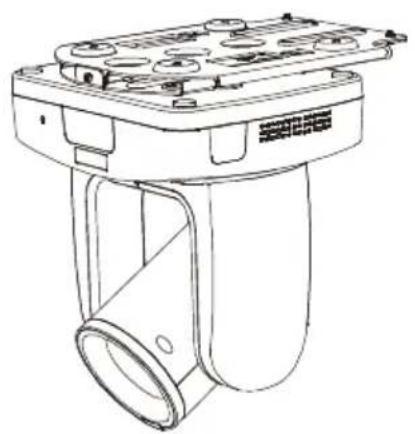

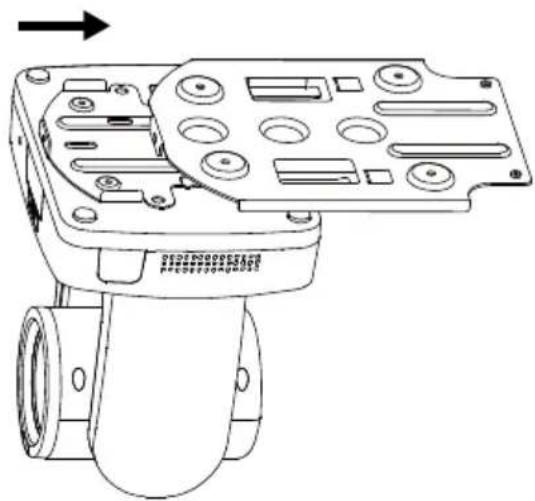

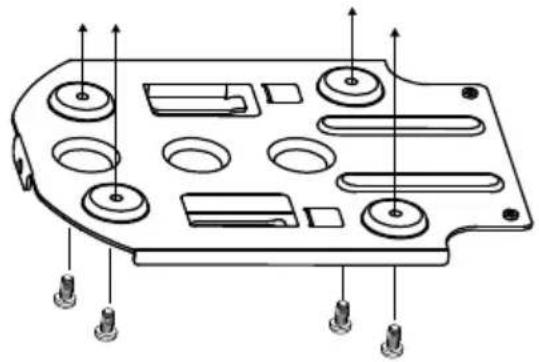

吊頂式安裝

1. 將支架安裝於天花板。

螺絲：4顆M4×10mm(未含)

1. 將裝上支架的攝影機嵌入天花板的支架，再接上連接線。

1. 將支架安裝於攝影機上。

螺絲：2顆吊頂式支架螺絲1/4"-20L=6.5mm (隨附)

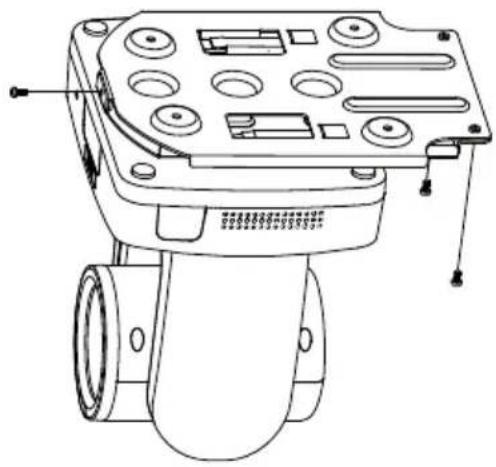

1. 使用螺絲固定兩片支架。

螺絲：3顆M3×6mm（隨附）

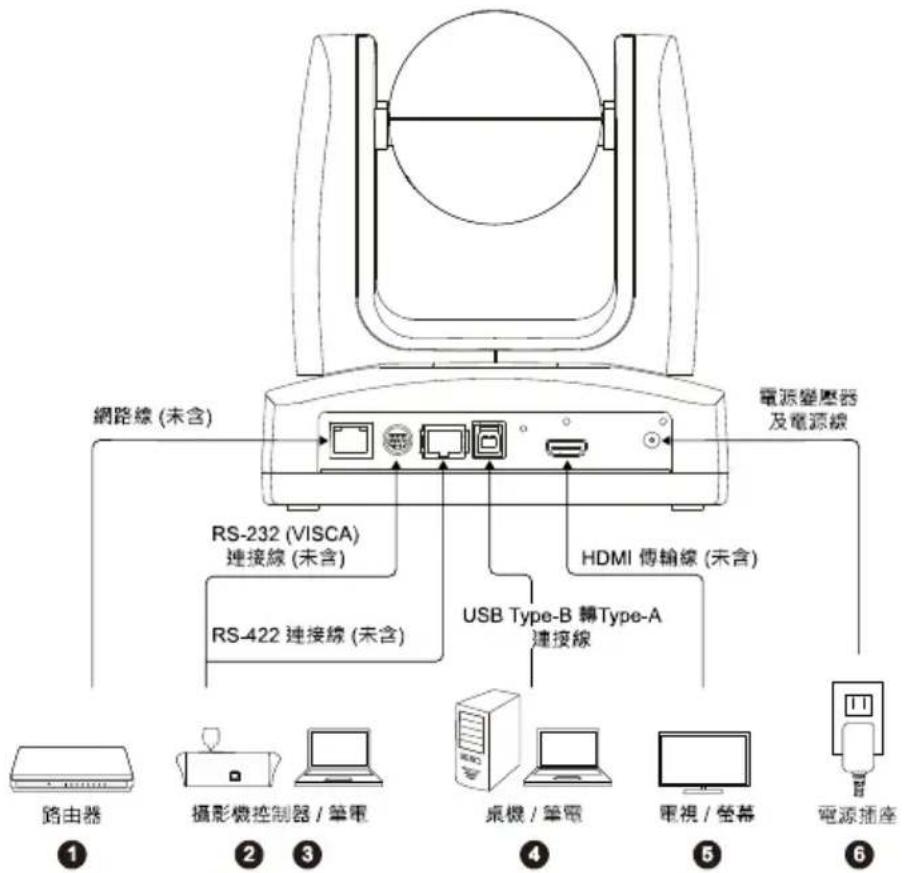

装置連接

1. LAN: 將 IP 路由器連接至攝影機的 LAN 場。(註)
2. RS-232: 欲控制攝影機時,將攝影機控制器或電腦連接至攝影機。(註)

接腳定義

功能 小時2000 小時4000 小時1000	功能 小時2000 小時4000 小時1000	I/O 類型 數字信号		訊號 說明
	VISCA輸入	1	輸出	DTR	數據終端就緒
		2	輸入	DSR	數據集就緒
		3	輸出	TXD	傳輸數據
		6	輸入	RXD	接收數據
	VISCA輸出	7	輸出	DTR	數據終端就緒
		4	輸入	DSR	數據集就緒
		8	輸出	TXD	傳輸數據
		9	輸入	RXD	接收數據
		5	輸入	I/O	偵測 DIN8/DIN9
	---	屏蔽	---	GND	接地

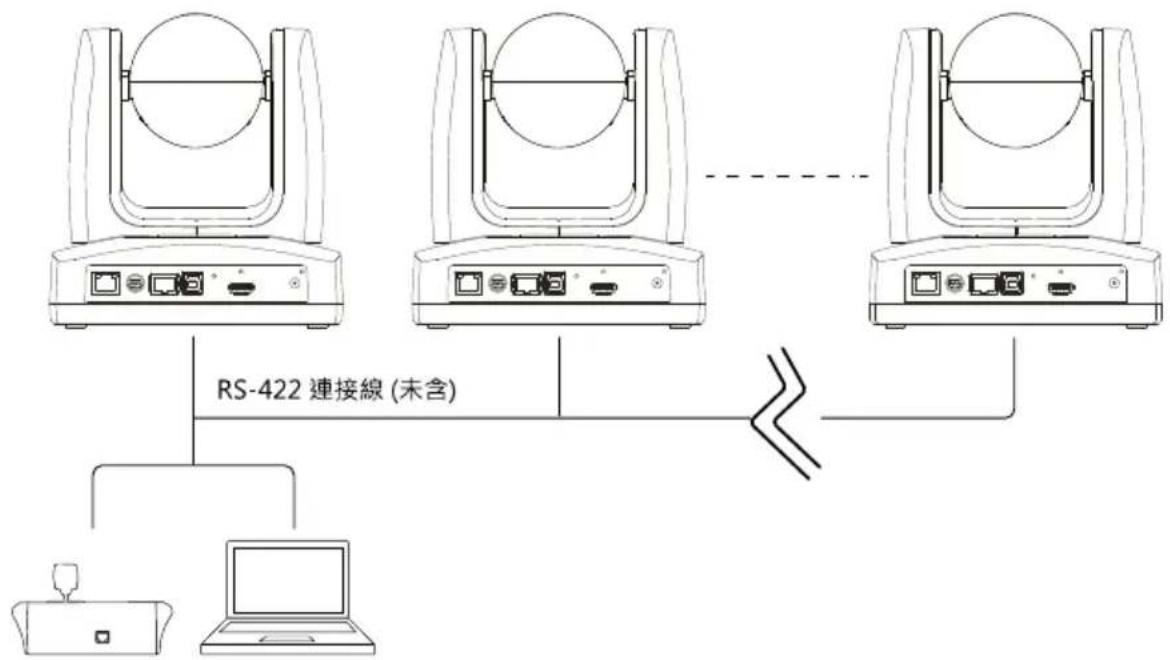

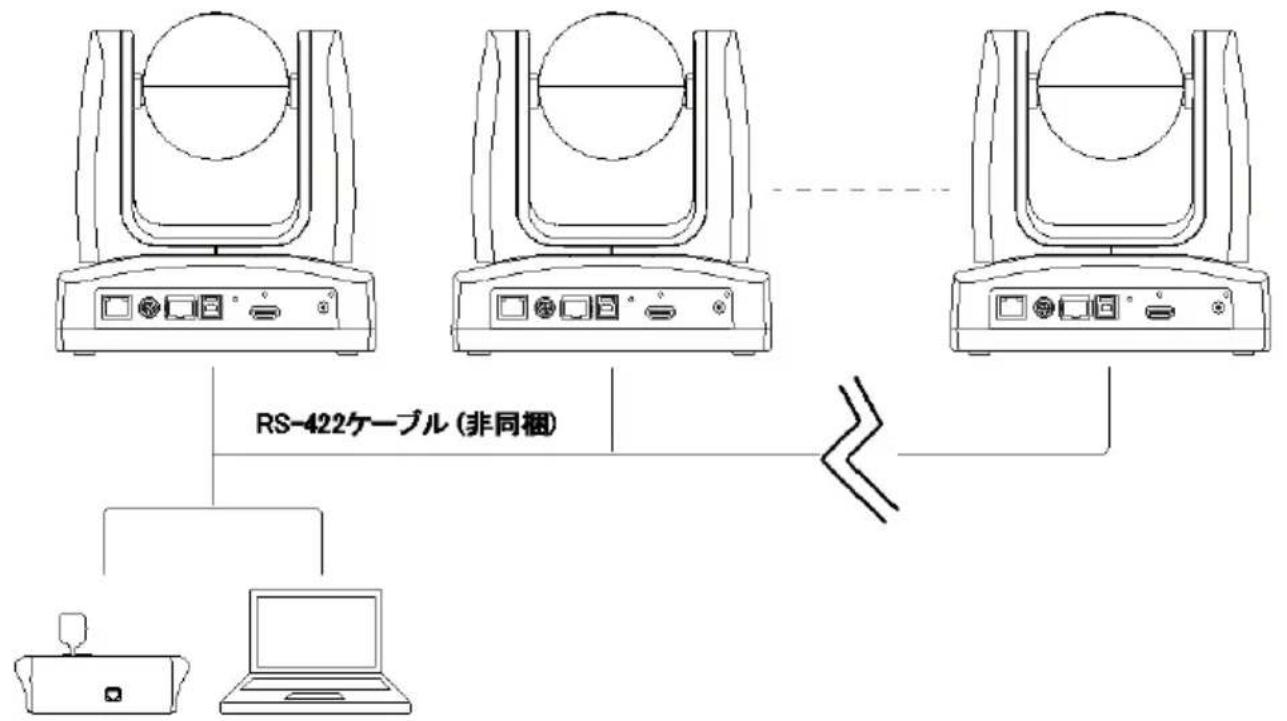

1. RS-422: 欲控制攝影機時，將攝影機控制器或電腦連接至攝影機。使用Cat5e分配器連接多台攝影機。

攝影機控制器/筆電

接腳定義

編號	接腳	編號	接腳
1	TX+	5	TX-
2	TX-	6	RX-
3	RX+	7	RX+
4	TX+	8	RX-

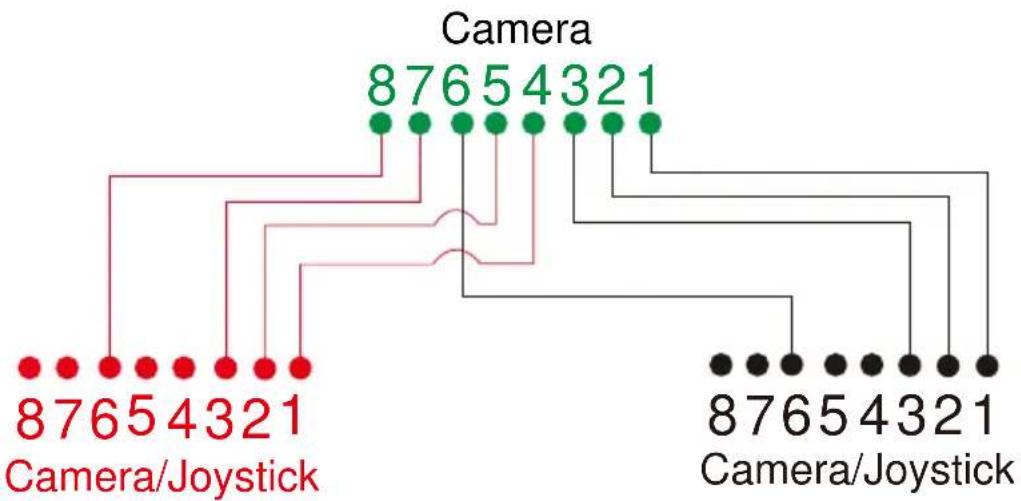

- CAT5e分配器接脚接黏

1. USB Type-B: 欲使用 Skype 或 Teams 等第三方視訊軟體進行視訊會議時，將攝影機連接至桌機或筆電以傳輸視訊。(註)
2. HDMI：欲顯示攝影機視訊輸出畫面時，將攝影機連接到電視或螢幕。攝影機及所連接的電視或螢幕均需具備接地設計。(註)
3. 電源：攝影機及所連接的電視或螢幕均需具備接地設計。使用隨附的電源變壓器及電源線將攝影機連接至電源插座，並確認電視或螢幕的電源線具有接地插頭。

[註]

連接類比和數位介面的配件設備必須符合各國的統一IEC標準（資料處理設備為IEC60950·視訊設備為IEC60065·實驗室設備為IEC61010-1·醫療設備為IEC60601-1）。此外，所有組態應該符合IEC60601-1-1系統標準。任何人將其他設備連接到訊號輸入零件或輸出零件就是在設定醫療系統，因此必須負責保證系統符合IEC60601-1-1系統標準的需求。本裝置專供患者環境中的IEC60601-1合格設備及患者環境外之IEC60XXX合格設備的互相連線使用。如有疑慮，請洽詢技術服務部門或當地代表。

攝影機設定

使用 OSD 選單或網頁介面進行攝影機設定。

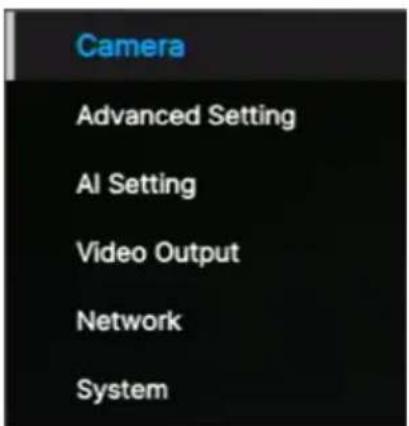

OSD 選單

欲操作 OSD 選單，使用 HDMI 連接線將攝影機連接到螢幕或電視，接著，您即可使用隨附的遙控器進行 OSD 選單操作。

長按遙控器上的選單 (Menu) 按鍵秒以開啟 OSD 選單，並使用▲、▼、<、> 按鍵選擇設定頁面及設定選項，按下可確認所選設定。

IP位址設定

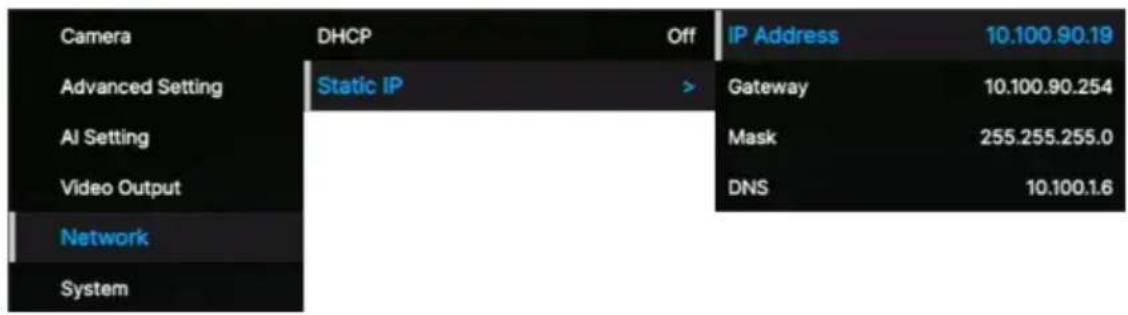

固定IP

1. 長按遙控器上的選單 (Menu) 按鍵秒以開啟 OSD 選單。
   2.進入 Network > Static IP 設定頁面。

[註]進行固定IP設定前，請先將DHCP設定關閉（Network > DHCP > OFF）。

1. 選擇要設定的 IP Address、Gateway、Netmask 和 DNS 伺服器。按下 並使用數字鍵輸入資料。

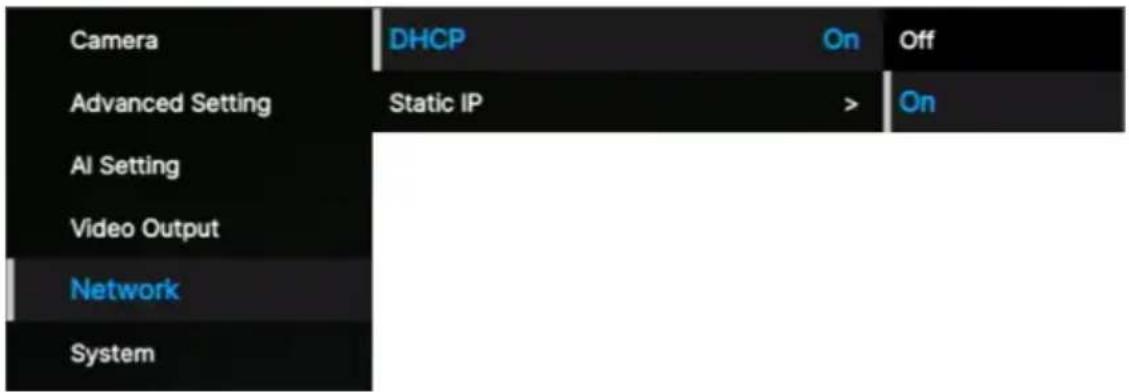

DHCP

1. 長按遙控器上的選單 (Menu) 按鍵秒以開啟 OSD 選單。
2. 選擇 Network > DHCP > On。
3. 按下 以確認設定。

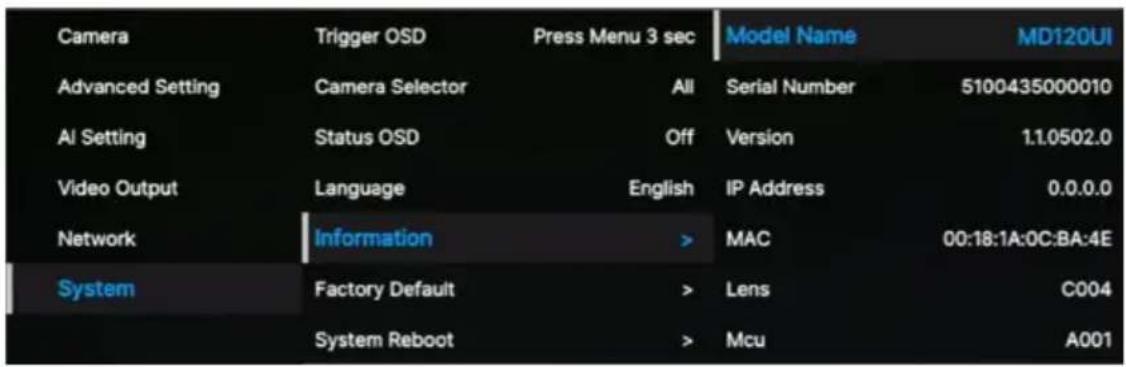

4.啟用DHCP後·您可進入System > Information查看IP位址。

第一層	第二層	第三層	第四層
Camera	Exposure Mode	Full Auto	Exposure Value
			Gain Limit Level
			Slow Shutter
			BLC
			WDR
		Shutter Priority	Exposure Value
			Shutter Speed
			Gain Limit Level
		Iris Priority	Exposure Value
			Iris Level
			Gain Limit Level
			Slow Shutter
		Manual	Iris Level
			Shutter Speed
			Gain Level
		Bright mode	Bright value
	White Balance	Auto
		ATW
		Indoor
		Outdoor
		One push trigger
		Manual	R gain
			B gain
	Pan Tilt Zoom	Preset Speed	5, 25, 50, 100, 150, 200
		Preset Accuracy	Off / On
		Pan Speed	1~24
		Tilt Speed	1~24
		Zoom Speed	Low / High
		P/T Spd. Relative Z Ratio	Off / On
		Pan L/R Dir. Switch	Off / On
		Focus Mode	Manual / Auto
	Noise filter	Off / Low / Middle / High
	Saturation	0 1 2 3 4 5 6 7 8 9 10
	Contrast	0 1 2 3 4
	Sharpness	0 1 2 3
	Mirror	OFF / ON
	Flip	OFF / ON
Advanced Setting	Audio	Audio Volume	0~10
	Control	Type	RS232 / RS422
		Protocol	VISCA / PELCO D/PELCO P
		Camera Address	1 2 3 4 5 6 7
		Baud Rate	4800 / 9600 / 38400
	IR Cut Filter	Auto / Day / Night
	IR Cut Sensitivity	Low / Middle / High
	Mosaic on Stream	OFF / ON
AI Setting	Facial Tracking	Eyes Tracking	On/Off
		Tracking Preset	Save
		Tracking Site	Face/Eyes
		Tracking Range	Close / Medium / Wide
		Timeout to Preset	3/5/7/10 sec
	AI Video Detection	AI Video Detection	On/Off
		Detection Type	Fall
Video Output	Theme Mode	HDMI / UVC
	Frequency	60
		59.94
		50
	Resolution	2160p60
		2160p59
		2160p50
		2160p30
		2160p29
		2160p25
		1080p60
		1080p59
		1080p50
		1080p30
		1080p29
		1080p25
		1080i60
		1080i59
		1080i50
		720p60
		720p59
		720p50
Network	DHCP	OFF
		ON
	Static IP	IP Address	192.168.1.168
		Gateway	192.168.1.254
		Mask	255.255.255.0
		DNS	8.8.8.8
System	Trigger OSD	Click Menu to open,Press Menu 3 sec
	Camera Selector	1,2,3,4,All channel,Disable Remote
	Status OSD	OFF
		ON
	Language	English/中文/日本語
	Information	Model Name	MD120UI
		Serial number	xxxxxxxxxx
		Firmware Version	0.0.0000.00
		IP	192.168.1.168
		MAC	00:18:1a:04:9e:81
		Lens	xxxxx
		Mcu	xxxxx
	Factory Default	Off/On
	System Reboot	Off/On

網頁介面

透過網路將攝影機連上遠端站台。

進入網頁介面

欲進入攝影機網頁介面，您可使用 AVer IPCam Utility 或 AVer PTZ Management 載體，找出攝影機 IP 位址。

- AVer IPCam Utility

請依照以下步驟使用 IPCam Utility 搜尋攝影機 IP 位址。

1. 至圓展官網下載並開啟 IPCam Utility https://www.aver.com/download-center
2. 點擊 Search 按鍵，連接在相同網段上的圖展裝置將全部顯示。
3. 點擊列表上的攝影機以選取該攝影機，該攝影機的資訊將顯示在 Settings 區域。

[註] 摄影機預設網路設定為固定IP(192.168.1.168)，預設帳號/密碼為admin/admin。若您想將網路設定改為DHCP，在Login區域輸入攝影機帳號/密碼，在列表上選擇欲設定的攝影機，接著，在Settings區域選擇DHCP，然後按下Apply按鍵。

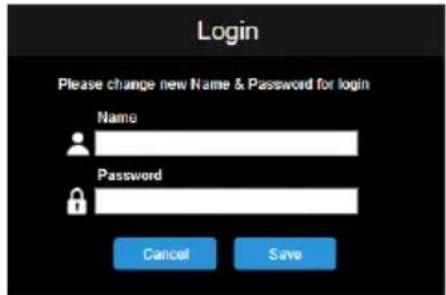

1. 欲進入攝影機網頁介面，在IPv4欄位雙擊該攝影機的IP位址。首次登入的用戶，請在登入彈跳視窗裡輸入一組新的帳號/密碼。

1. 再次輸入新的帳號/密碼後，攝影機網頁介面將顯示在 Chrome 測覽器上。

[註] IPCam Utility 搜尋不到攝影機時，請按下列步驟檢查：

1. 請確認攝影機已妥善連接到乙太網路。
2. 攝影機與電腦(IPCam Utility)均連結在同一個區域網路中。

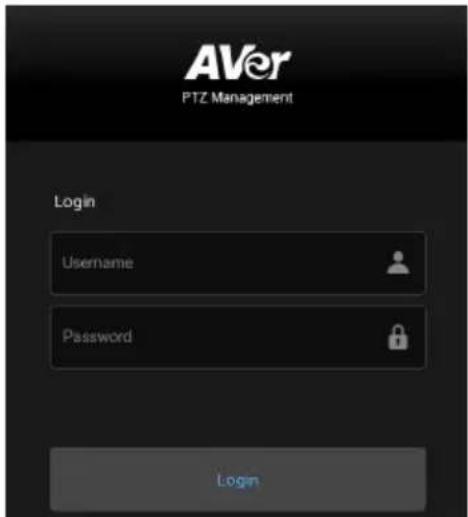

- AVer PTZ Management

請依照以下步驟使用 AVer PTZ Management 搜尋攝影機 IP 位址。

1. 至圓展官網下載 AVer PTZ Management 軍體 https://www.aver.com/download-center
2. 下载Windows版本並安装。
3. 設定完使用者帳號及密碼後，登入軟體（預設帳號/密碼為 admin/admin）。

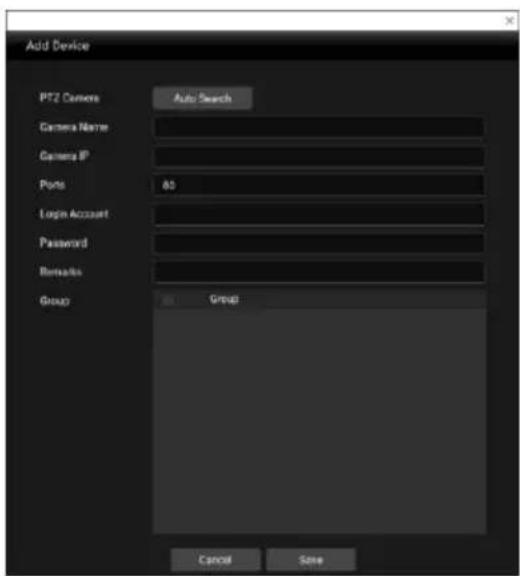

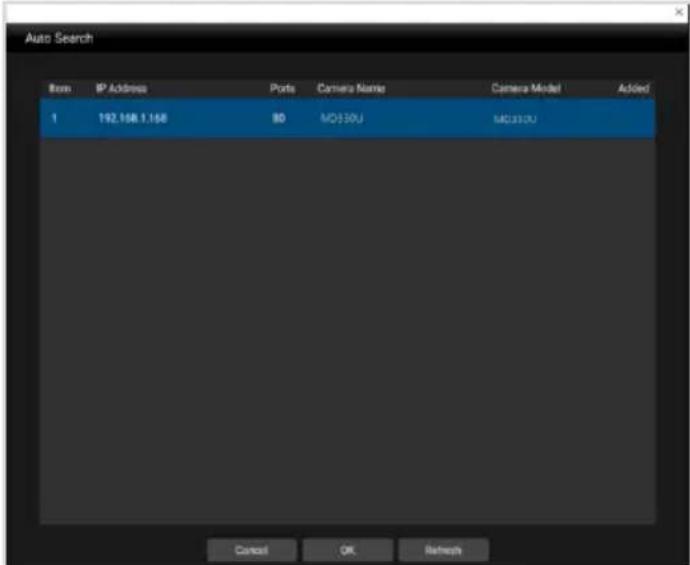

1. 在 PTZ Management 主頁面上，點擊 Setup > Add，接著點擊 Auto Search。與電腦連接在相同區域網路的攝影機將被顯示。

1. 點擊攝影機並輸入帳號及密碼，以將攝影機新增到裝置清單列表中（預設帳號/密碼為admin/admin）。點擊Go to Web 按鍵可進入攝影機網頁介面。

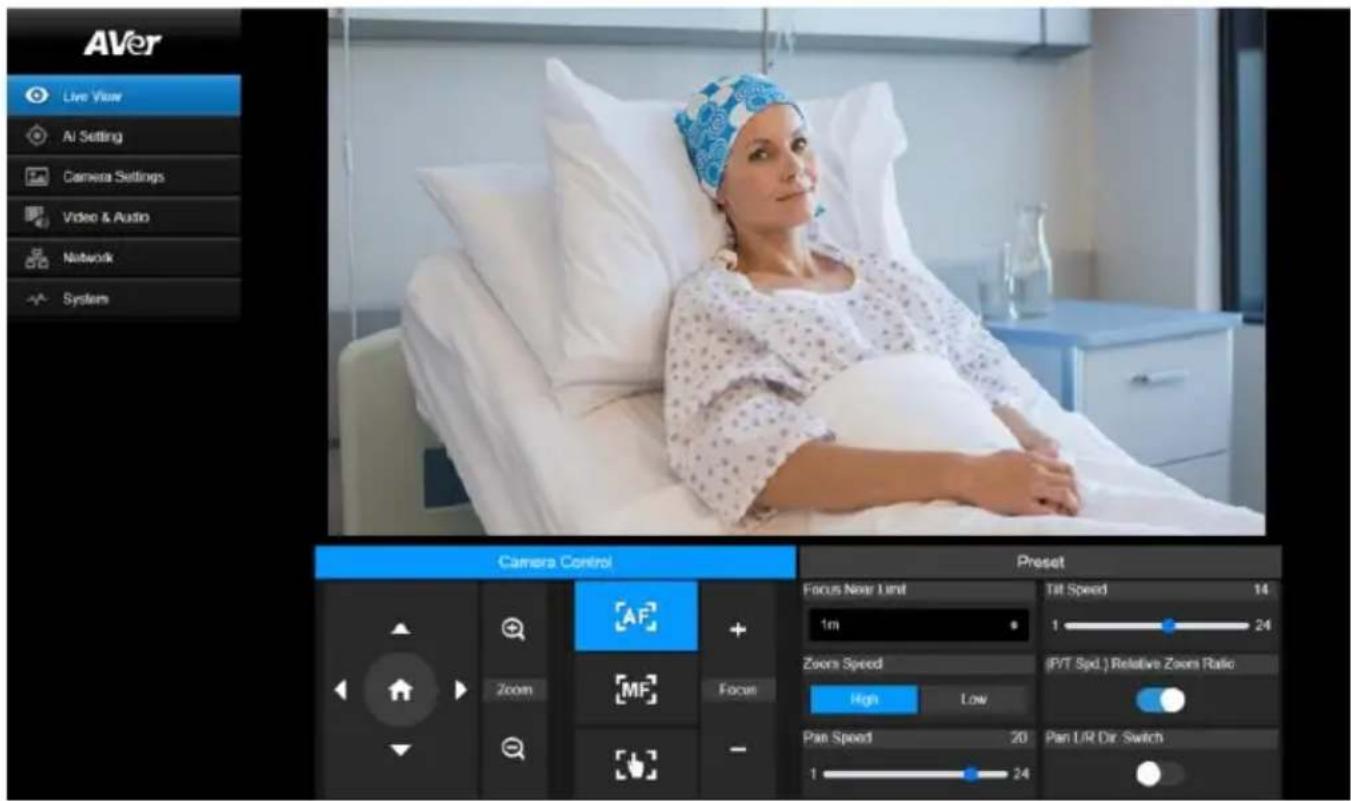

直播 (Live View)

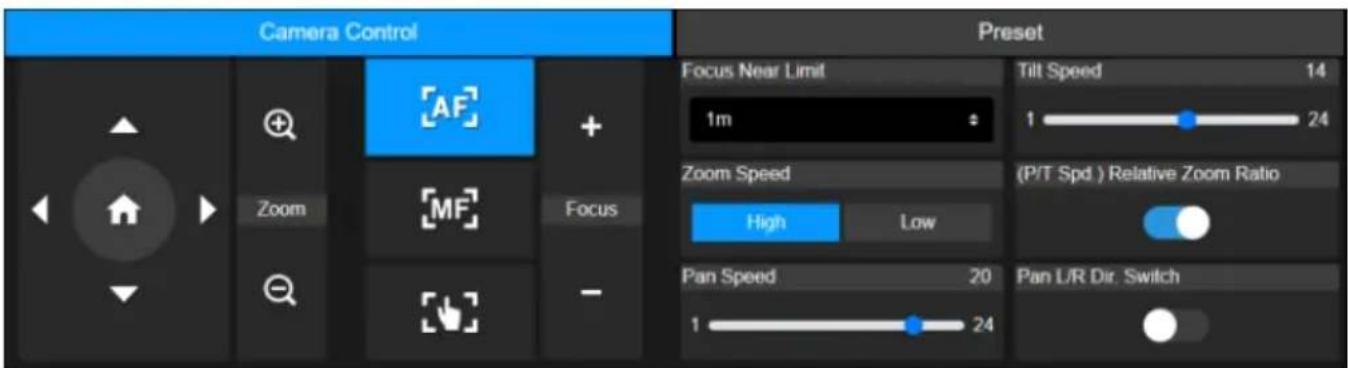

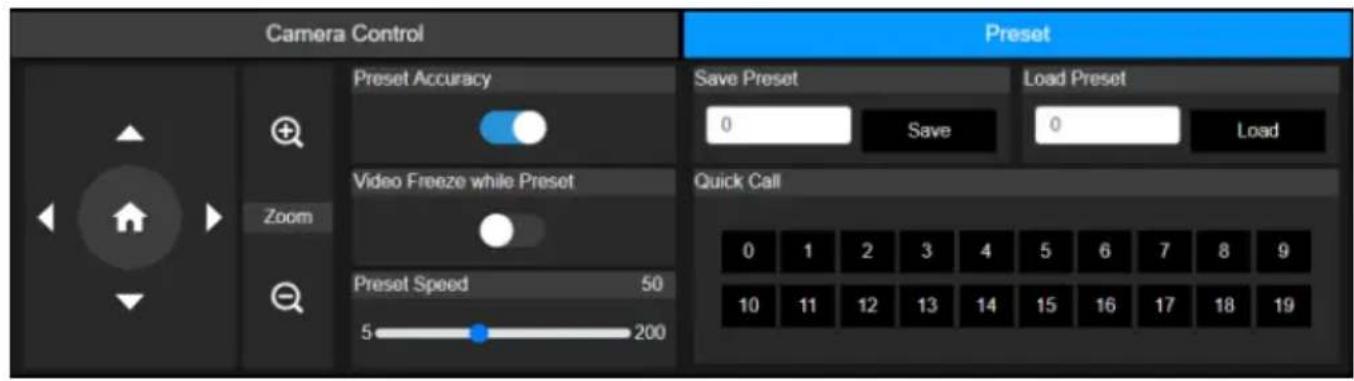

攝影機控制 (Camera Control)

項目	說明
水平垂直控制	移動攝影機位置。
	● 拖移 Pan Speed 和 Tilt Speed 滑桿可調整水平垂直移動速度。 ● 開啟 Pan L/R Dir. Switch 可翻轉水平控制方向。 ● 開啟 P/T Spd. Relative Z Ratio 可自動根據變焦倍率調整水平垂直移動速度。 也可透過 OSD 選單進行設定 Camera > Pan Tilt Zoom > P/T Spd. Relative Z Ratio。
初始位置 (Home)	將攝影機畫面移至初始位置 (Home)。
Zoom	縮放攝影機畫面和選擇 Zoom Speed。
Focus +/-	• 自動對焦：按下可持續自動對焦。 • 手動對焦：按下可使用 + - 按鈕手動對焦。 • 一鍵觸發對焦：按下可自動對焦一次。 • Focus Near Limit: 設定最近對焦距離。

預設位置 (Preset)

項目	說明
Save Preset	1.使用水平垂直縮放控制將攝影機移到想要的位置。 2.在 Save Preset 構位輸入想要的預設位置編號 (0~255)，並點擊 Save。
Load Preset	1.在 Load Preset 構位輸入想要移到的預設位置編號 (0~255)，並點擊 Load。 2.或點擊 Quick Call 區域中的預設位置編號 (0~19)。
Preset Accuracy	開啟可提升攝影機移動到預設位置的準確度。
Video Freeze while Preset	開啟時，攝影機不會顯示移動至預設位置過程的畫面，僅顯示預設位置的畫面。
Preset Speed	調整移動至預設位置的速度。

AI 設定 (AI Setting)

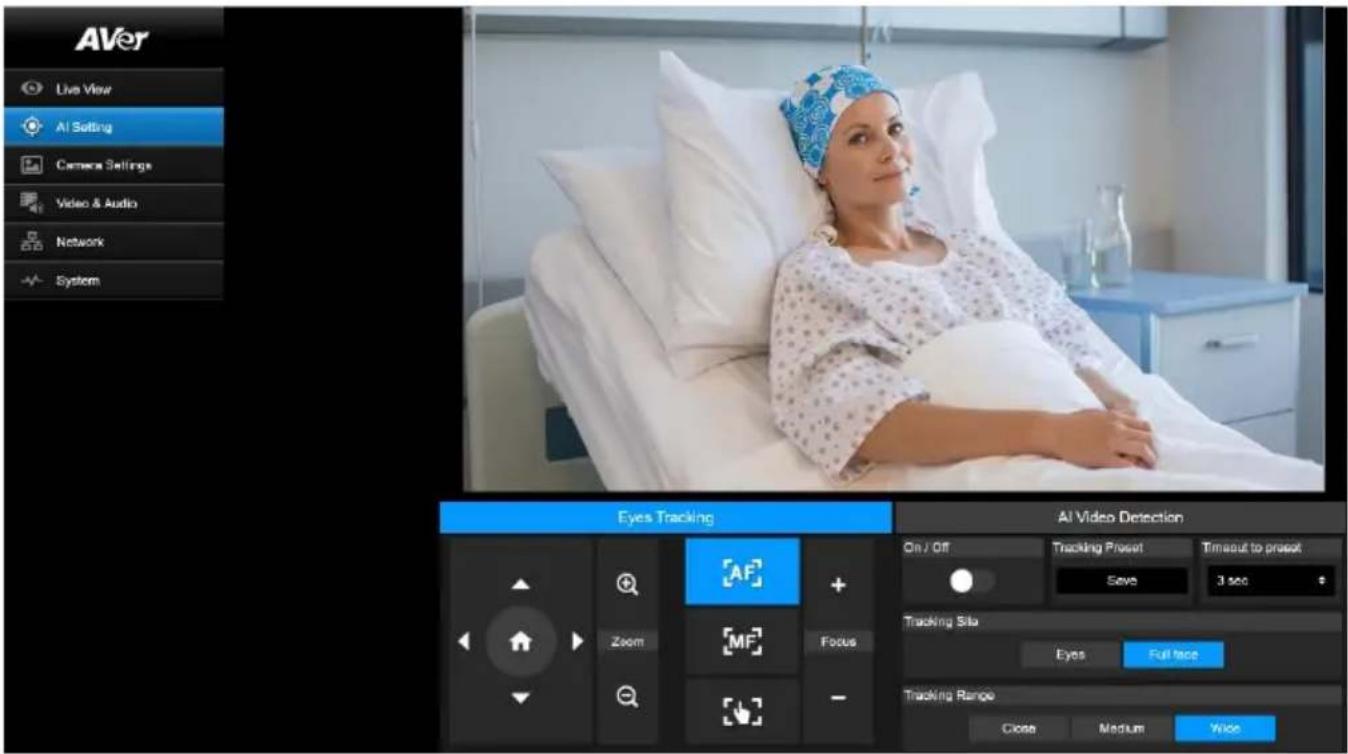

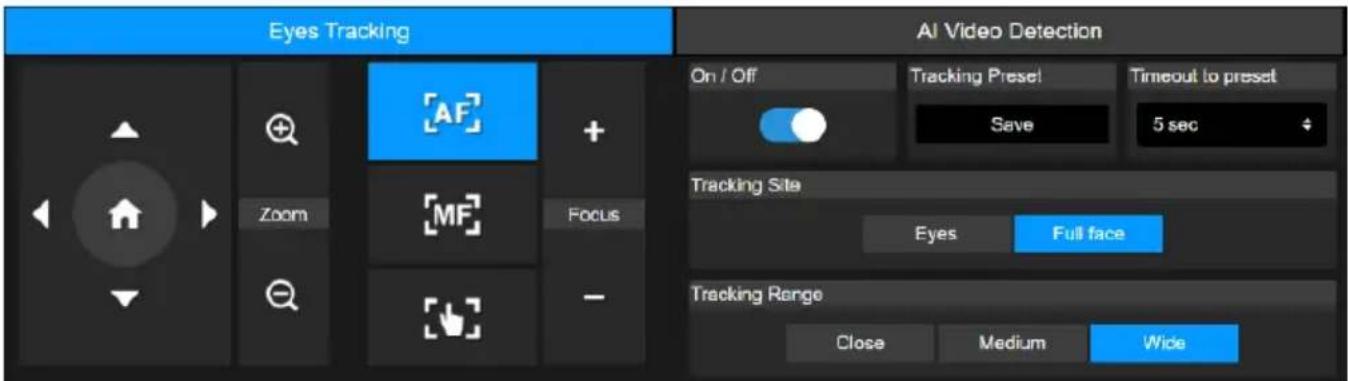

雙眼追蹤 (Eyes Tracking)

追蹤時，若手動調整水平垂直縮放控制，雙眼追蹤會關閉。

1. 使用水平垂直縮放控制將攝影機移到想要的位置，然後點擊 Save 以儲存追蹤預設位置。無設定時，預設為初始位置 (Home)。

2. 從 Timeout to preset 的下拉選單中，選擇攝影機在無人入鏡時，回到追蹤預設位置的間隔時間。無設定時，預設為 3 秒。
   3.畫面中出現人臉時，開啟On/Off開關以啟用臉部追蹤。

3. 一人：攝影機會自動追蹤及特寫臉部。

4. 多人：攝影機會框出偵測到的臉部，點擊方框來選擇要自動追蹤及特寫的臉部。

4. 調整Tracking Site和Tracking Range。

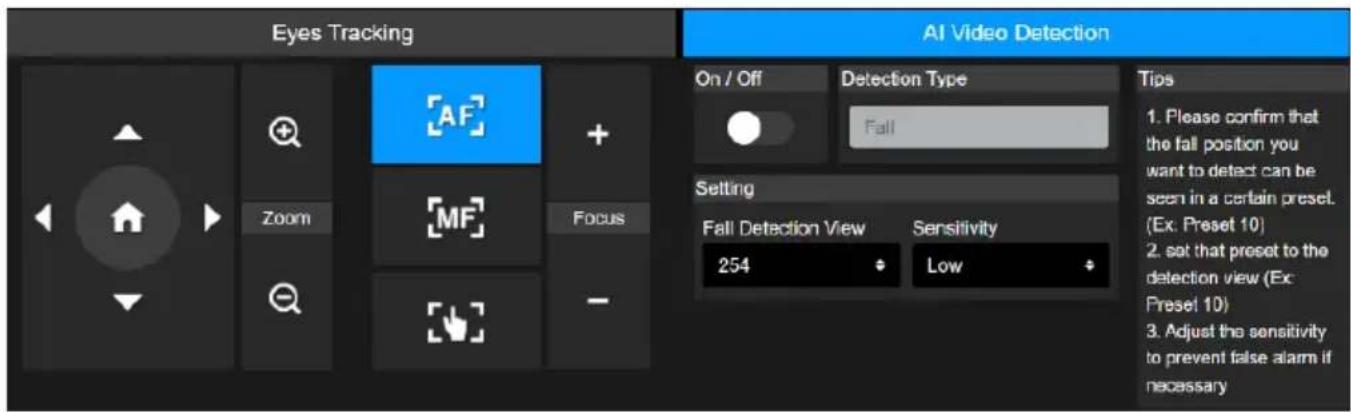

AI影像偵測(AI Video Detection)

設定跌倒偵測：

1. 請確認欲檢測的跌倒姿勢是否能在特定的預設點視角中看到 (例：預設 10)。
2. 將該預設點設為偵測視角（例：預設10）。
3. 如有需要，可調整靈敏度以避免誤報。

免責聲明

了解跌倒偵測的準確性和限制

跌倒偵測功能我們為醫院病房環境提供的先進技術，旨在提高病患的安全。

準確度有限

我們在受控環境中測試跌倒偵測是否能準確辨識跌倒事件的能力，但這無法保證跌倒偵測可以成功辨識現實世界中所有的跌倒事件並響起警報。許多因素都會影響跌倒偵測的表現，例如視野受阻或視角受限。

無法取代護理人員

作為輔助工具，跌倒偵測功能不得取代護理人員。請務必由受過訓練的專業人員定期檢查以確保患者安全，以及遵守與臨床診斷、患者護理或治療相關的規範。如果跌倒偵測未能發揮手冊中說明的功能，請立即採取適當的措施。

跌倒偵測是一項輔助工具，而不是醫療設備的一部分。既不是患者監護儀器，也不能作為做出醫療或臨床決定的依據。

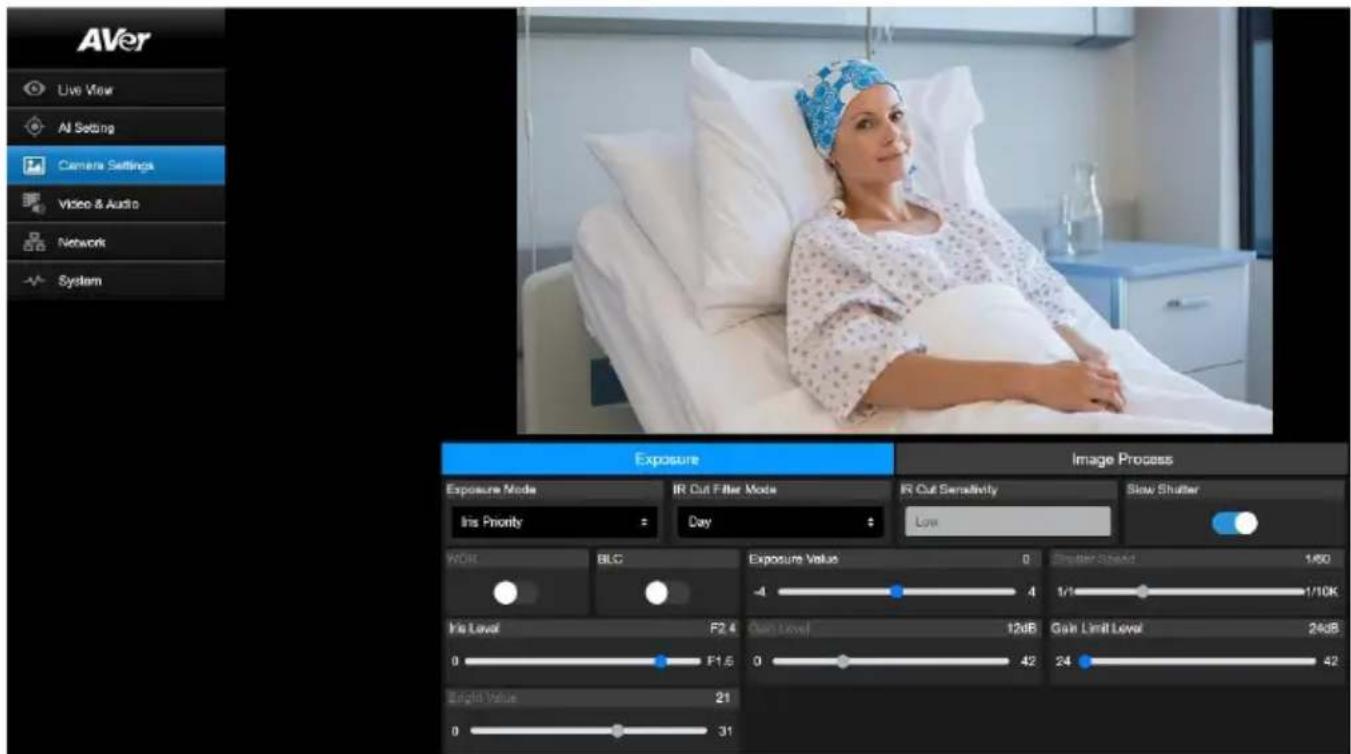

攝影機設定 (Camera Settings)

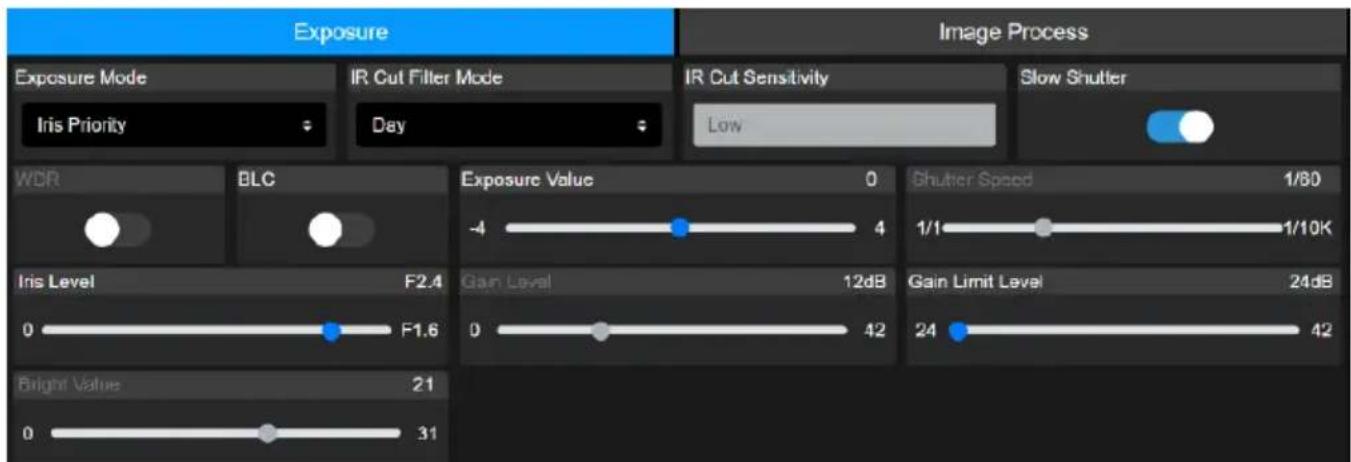

曝光 (Exposure)

項目	說明
Exposure Mode	選擇曝光模式。
WDR	開啟或關閉寬動態範圍或背光補償。
BLC
Exposure Value	調整曝光、快門、光圈、增益值。
Shutter Speed
Iris Level
Gain Level
Gain Limit Level
IR Cut Filter Mode	選擇 Day、Night 模式以切換紅外線夜視功能，或選擇 Auto 模式並設定 IR Cut Sensitivity。
Slow Shutter	開啟或關閉慢速快門。
Bright Value	調整亮度。

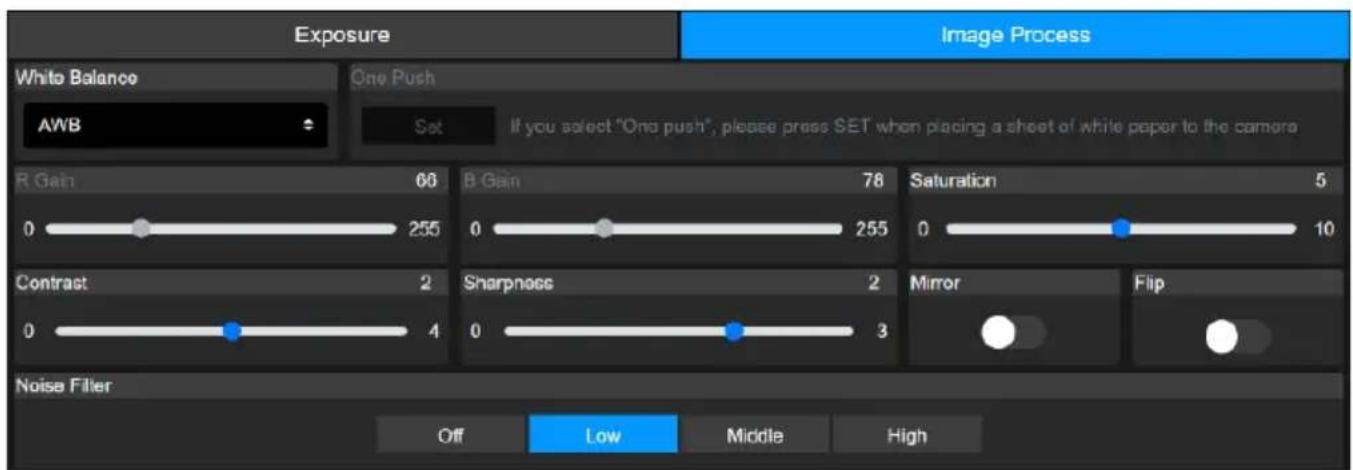

影像處理 (Image Process)

項目	說明
White Balance	●選擇白平衡模式。若選擇Manual，可進一步設定RGain及BGain。 ●若選擇One Push，請在攝影鏡頭前放置一張白紙，並點擊Set以進行白平衡調校。
Saturation	調整飽和度、對比度、銳利度。
Contrast
Sharpness
Mirror	開啟或關閉水平翻轉或垂直翻轉。
Flip
Noise Filter	選擇雜訊抑制程度。

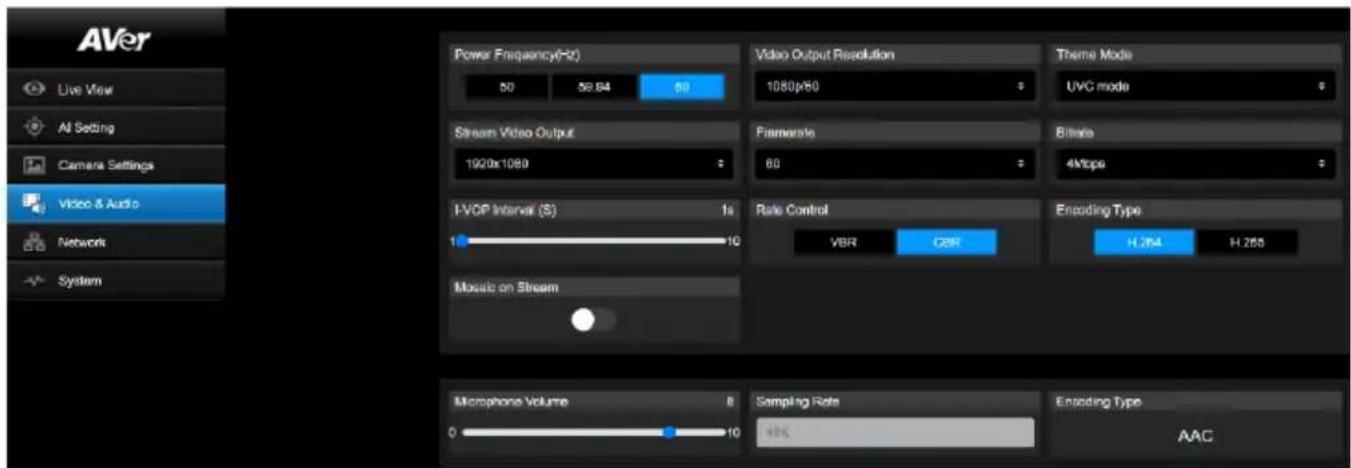

視訊與音訊 (Video & Audio)

視訊設定

項目	說明
Power Frequency (Hz)	根據你所在的國家或地區選取 50Hz、59.94Hz 或 60Hz。
Video Out Resolution	選擇視訊輸出的解析度。 RTSP: 最高 4K/60fps HDMI: 最高 4K 60Hz
Theme Mode	選擇影像風格，以 UVC 或 HDMI 為優先。
Stream Video Output	選擇即時影像的串流解析度。
Framerate	選擇即時影像的串流帧率。
Bitrate	選擇位元率。
I-VOP Interval (S)	● 拖移滑杆來選擇 I-VOP 間隔在影像串流中出現的頻率。 ● 低頻率的 I-VOP 間隔的影像解析度會較高，但檔案也較大。
Rate Control	選擇 VBR 或 CBR。
Encoding Type	選擇 H.264 或 H.265。
Mosaic on Stream	開啟可將 RTSP 影像串流的臉部或身體打上馬賽克，以提升隱私。

音訊設定

項目	說明
Microphone Volume	拖移滑杆來調整麦克風音量。
Sampling Rate	48K
Encoding Type	AAC

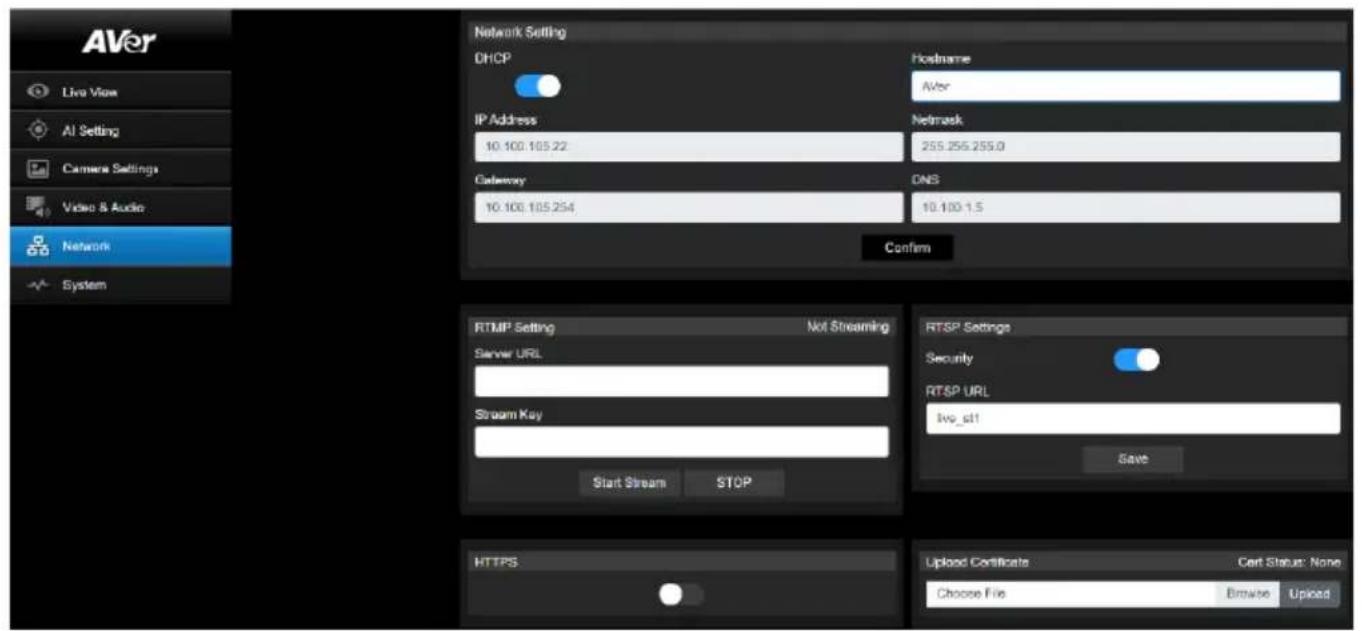

網路 (Network)

項目	說明
Hostname	預設主機名稱為 AVer®您可以更改主機名稱，此名稱會顯示在其他如P路由器等裝置上。
DHCP	將網路設定為 DHCP 或固定 IP。 ● DHCP: 故用 DHCP 時,攝影機將自動分配 IP 位址,點擊 Confirm 以儲存。 ● 固定 IP: 停用 DHCP 時,手動輸入 IP Address、Netmask、Gateway 及 DNS 伺服器,點擊 Confirm 以儲存。
RTMP Setting	將攝影機串流傳送到 YouTube 等影音串流平台。 1. 輸入影音串流平台的 Server URL 和 Stream Key。請參考您使用的平台的設定說明，以取得伺服器 URL 及串流密碼。 2. 點擊 Start Stream 來開始直播,點擊 STOP 以停止直播。
RTSP Settings	保護您在媒體播放器,例如 VLC、PotPlayer 和 Quick Time上的影音串流，以確保只有已授權的用戶可以存取。 ● 關閉 Security: 1. 在媒體播放器上輸入攝影機的 RTSP URL。 2. RTSP URL: rtsp://[camera IP address]live_st1 簡例: rtsp://192.168.1.100/live_st1 ● 開啟 Security: 1. 在媒體播放器上輸入攝影機的 RTSP URL 以及帳戶密碼。 2. RTSP URL: rtsp://[username:password]@[camera IP address]live_st1 簡例: rtsp://1:1@192.168.1.100/live_st1
	3. 帳戶/密碼: 攝影機的帳戶/密碼 (網頁登入)
HTTPS	開啟 HTTPS 以在瀏覽器和攝影機之間建立安全連線。 1. 以 base-64 編碼格式獲取一個 SSL 應證以進行加密及解密，且必須使用 PKCS#8 格式的私鑰 (未加密)。 2. 包裝所需憑證內容轉換為 PEM 格式。上傳到攝影機的 SSL 應證必須是 PEM 格式。 3. 點擊 Browse 以選擇認證檔案，然後點擊 Upload。 4. 開啟 HTTPS。

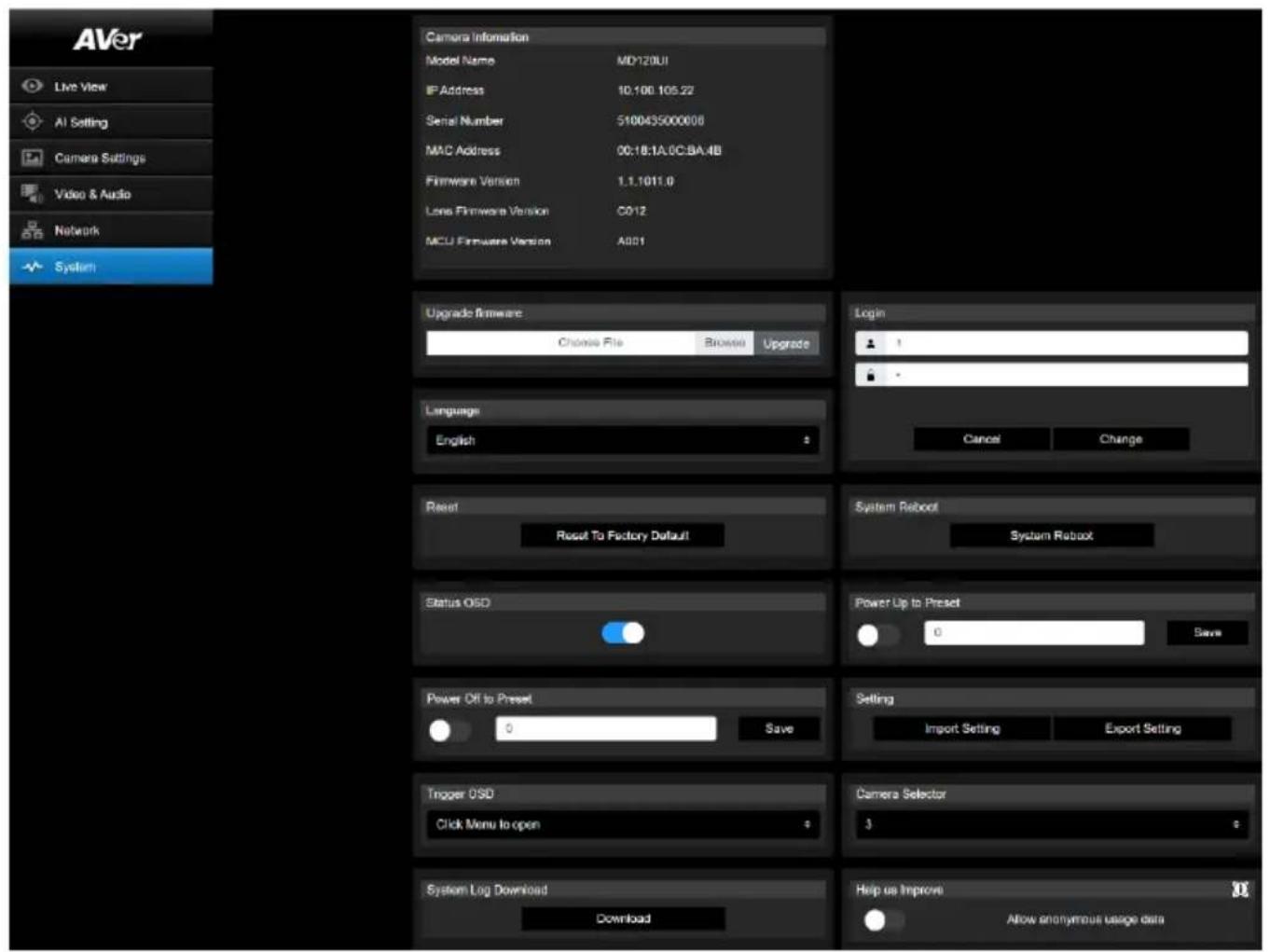

系統 (System)

項目	說明
Camera Information	顯示攝影機資訊。
Upgrade Firmware	依照以下步驟更新軘體： 1. 從圓展官網下載最新軘體檔案 https://www.aver.com/download-center/ 2. 在攝影機網頁介面上，進入 System > Upgrade Firmware 3. 點擊 Browse 選取軘體檔案。 4. 點擊 Upgrade 開始更新軘體。 5. 輕體更新完成後，請重新整理瀏覽器。 [註] 更新軘體時，請讓攝影機保持連接電源。更新期間，網路連線將會中斷，且更新後攝影機將自動重新啟動。
Login	預設的攝影機帳號及密碼為 admin/admin。如須變更，請輸入新帳號密碼，然後點擊 Change。
Language	選擇網頁介面的顯示語言。
Reset	將攝影機的所有設定恢復為出廠預設值。
System Reboot	重新啟動攝影機。
Status OSD	開啟時，預設位置的狀態將顯示在 HDMI 輸出畫面上，包含儲存預設位置、載入預設位置、取消預設位置等功能。
Power Up to Preset	開啟時，攝影機開機後會自動移動到開機預設位置。 ●開啟開關 > 輸入預設位置編號 > 點擊 Save。 ●開啟前，請確認已設定此預設位置編號。
Power Off to Preset	開啟時，攝影機關前會自動移動到關機預設位置。 ●開啟開關 > 輸入預設位置編號 > 點擊 Save。 ●開啟前，請確認已設定此預設位置編號。
Setting	匯入或匯出攝影機設定。
Trigger OSD	選取使用遙控器開啟 OSD 選單的方式。
Camera Selector	設定攝影機號碼，這個號碼會對應遙控器的攝影機選擇鍵。 選取 All Channel 時，不需按下遙控器的攝影機選擇鍵即可操作攝影機。
System Log Download	按一下以下載系統紀錄檔。
Help Us Improve	開啟以同意傳送匿名使用資訊。

AVerCamera Setting Tool

AVerCamera Setting Tool 是一款協助您操控 AVer PTZ 摄影機的軟體。使用第三方軟體輸出視訊畫面時，您無需遙控器即可調整影像、音訊和視訊設定，AVerCamera Setting Tool 也支援 USB 連接攝影機。

• 請到 AVer 官網下載 AVerCamera Setting Tool：

(https://www.aver.com/Downloads/search?q AVer%20Camera%20Setting%20Tool).

• 如需設定的詳細資訊，請參閱 CaptureShare 軍體使用手冊中的 章節。

規格

攝影機
影像感測器	1/2.8" CMOS
有效畫素	800萬畫素
輸出解析度	解析度: 4K/1080p/720p 影格速率: 60/59.94/50/30/29.97/25
最小照度	0.5 lux (50 IRE, F1.6, Max. AGC, 1/30)
信噪比	≥ 50dB
增益	自動、手動
電視掃描線	1000 (center/wide)
快門速度	1/1 到 1/10,000 秒
曝光控制	自動, 手動, AE 先決 (快門、光圈), BLC, WDR
白平衡	自動、手動
光學變焦	20X
數位變焦	1X
總變焦	20X
視野角度	DFOV: 69.2° (廣角) 到 4.1° (望遠) HFOV: 62.3° (廣角) 到 3.6° (望遠) VFOV: 37.3° (廣角) 到 2.1° (望遠)
焦距	f = 4.5 mm (廣角) 到 90 mm (望遠)
光圈 (Iris)	F = 1.8 (廣角) to 4.7 (望遠)
最小工作距離	廣角端: 0.1 m, 望遠端: 1.2 m
水平/垂直移動角度	水平: ±170°, 垂直: +90° / -30°
水平/垂直移動速度 (手動)	水平: 0.1° 到 100°/秒, 垂直: 0.1° 到 100°/秒
預設速度	水平: 200°/秒, 垂直: 200°/秒
預設位置	10 (IR), 256 (RS-232, RS-422, IP)
攝影機控制 - 介面	RS-232 / RS-422 / 乙太網路
攝影機控制 - 協議	VISCA (RS-232/RS-422/IP), CGI (IP)
影像處理	鏡像 / 翻轉 / 定格 / WDR / BLC
電源頻率	50 Hz, 60 Hz
AI 功能
模式	雙眼追蹤
隱私
保護模式	隱私模式
一般規格
電源需求	12V
耗電量	24W
PoE	PoE+ (IEEE802.3at)
尺寸 (W x H x D)	180(W) x 145(D) x 183.5(H) mm
淨重	1.7±0.1 公斤
應用場景	室內
提示燈	有
安全鎖	Kensington 防盜孔
紅外線遙控器	有
作業環境條件	溫度: 0℃到 +40℃ 濕度: 20%到 80%
儲存及運輸環境條件	溫度: -20℃到 +60℃ 濕度: 20%到 95%
音訊
聲道	2 聋道
編碼	AAC-LC (48K)
介面
視訊輸出	HDMI, IP, USB
音訊輸出	HDMI, IP, USB
音訊輸入	無
IP 串流
解析度	4K 60fps
網路視訊壓縮格式	H.264, H.265, MJPEG
最大張數	4K 60fps
位元速率控制模式	VBR, CBR
位元速率範圍	512Kbps ~ 64Mbps
網路介面	10 / 100 / 1000 Base-T
多串流支援	2 (RTSP/Webpage), 最大: 4K 60fps
網路協議	IPv6, IPv4, TCP, UDP, ARP, IMCP, IGMP, HTTP, DHCP RTP/RTC RTSP, RTMP, VISCA over IP
USB
接頭	USB3.0 (Type-B)
視訊格式	MJPEG
最高視訊	2160p
USB 視訊類別 (UVC)	UVC1.1
USB 音訊類別 (UAC)	UAC 1.0
網路介面
即時視訊預覽	有
攝影機水平 / 垂直 / 變焦控制	水平,垂直,變焦,對焦,預設位置控制
攝影機/影像	曝光,白平衡,影像處理
網路設定	DHCP, IP Address, Gateway, Subnet Mask, DNS
軟體工具
IP 搜尋及設定工具	支援 Windows® 7 或以上版本
PTZ Management	支援 Windows® 7 或以上版本
PTZ Control Panel	支援 iOS & iPadOS® 11 或以上版本
Camera Setting Tool	支援 Windows® 7 或以上版本、macOS® 10.14 或以上版本

規格如有變更，恕不另行通知。

故障排除

影像扭曲或模糊。

• 前往在網路介面上的Live View > Camera Control·然後點擊自動對焦。
• 長按遙控器上的選單 (Menu) 按鍵 3秒以開啟 OSD 選單 > System > Factory Default > On，將所有設定恢復為出廠預設值。

如何開啟OSD選單？

1. 確保 HDMI 連接線已連上您的攝影機和螢幕。
   2.長按遙控器上的選單 (Menu) 按鍵 3秒以開啓 OSD 選單。
2. LED指示燈上恆亮紫燈表示OSD選單已開啟。

VISCA RS-232 指令表

Command Set	Command	Command Packet	Comments
IF_Clear	Broadcast	88 01 00 01 FF	I/F Clear (Clear Visca connection & command buffer queue)
CommandCancel	--	8x 2p FF	p: Socket No. (=1or2)
CAM_Power	On	8x 01 04 00 02 FF	Power OFF to Standby mode Power ON supported in Standby mode only
	Off	8x 01 04 00 03 FF
CAM_Zoom	Stop	8x 01 04 07 00 FF	Zoom Control
	Tele(Standard)	8x 01 04 07 02 FF
	Wide(Standard)	8x 01 04 07 03 FF
	Tele(Variable)	8x 01 04 07 2p FF	p=0 (Low) to 7 (High)
	Wide(Variable)	8x 01 04 07 3p FF
	Direct	8x 01 04 47 0p 0q 0r 0s FF	pqrs: Zoom Position. MD120UI: 0x00F0 (x1) ~ 0x5370 (x20)
CAM_Focus	Stop	8x 01 04 08 00 FF	Focus Control Each 'Far/Near' needs a 'stop'
	Far (Standard)	8x 01 04 08 02 FF
	Near (Standard)	8x 01 04 08 03 FF
	Far (Variable)	8x 01 04 08 2p FF	p=0 (Low) to 7 (High)
	Near (Variable)	8x 01 04 08 3p FF
	Auto Focus	8x 01 04 38 02 FF	AF ON/OFF
	Manual Focus	8x 01 04 38 03 FF
	Auto/Manual	8x 01 04 38 10 FF
	One Push	8x 01 04 18 01 FF
	Direct	8x 01 04 48 0p 0q 0r 0s FF	pqrs: Focus Position, MD120UI: 0x0000(wide) ~ 0x4000(tele)
	Near Limit	8x 01 04 28 0p 0q 0r 0s FF	pqrs: Focus Near Limit Position 0001: 0.3m 0002: 1m 0003: 1.5m 0004: 2m 0005: 3m 0006: 6m 0007: 10m
CAM_AFMode	Normal AF	8x 01 04 57 00 FF	Continuous AF ON
	Zoom Trigger AF	8x 01 04 57 02 FF	Continuous AF OFF, only trigger AF after PTZ done
CAM_WB	Auto	8x 01 04 35 00 FF	Normal Auto
	ATW	8x 01 04 35 04 FF
	Indoor	8x 01 04 35 01 FF
	Outdoor	8x 01 04 35 02 FF
	One Push WB	8x 01 04 35 03 FF	One Push WB mode
	Manual	8x 01 04 35 05 FF	Manual Control mode
	One Push	8x 01 04 10 05 FF	One Push WB Trigger
	Trigger
CAM_RGain	Reset	8x 01 04 03 00 FF	Return to 80 (128) value Manual Control of R Gain
	Up	8x 01 04 03 02 FF
	Down	8x 01 04 03 03 FF
	Direct	8x 01 04 43 00 00 0p 0q FF	pq: R Gain 00(0) to FF(255)
CAM_BGain	Reset	8x 01 04 04 00 FF	Return to 80 (128) value
	Up	8x 01 04 04 02 FF	Manual Control of B Gain
	Down	8x 01 04 04 03 FF
	Direct	8x 01 04 44 00 00 0p 0q FF	pq: B Gain 00(0) to FF(255)
CAM_AE	Full Auto	8x 01 04 39 00 FF	Automatic Exposure mode
	Manual	8x 01 04 39 03 FF	Manual Control mode
	Shutter Priority	8x 01 04 39 0A FF	Shutter Priority Automatic Exposure mode
	Iris Priority	8x 01 04 39 0B FF	Iris Priority Automatic Exposure mode
CAM_SlowShutter	Auto	8x 01 04 5A 02 FF	Auto Slow Shutter ON/OFF
	Manual	8x 01 04 5A 03 FF
CAM_Shutter	Reset	8x 01 04 0A 00 FF	Shutter Setting
	Up	8x 01 04 0A 02 FF
	Down	8x 01 04 0A 03 FF
	Direct	8x 01 04 4A 00 00 0p 0q FF	pq: Shutter Position
CAM_Iris	Reset	8x 01 04 0B 00 FF	Iris Setting
	Up	8x 01 04 0B 02 FF
	Down	8x 01 04 0B 03 FF
	Direct	8x 01 04 4B 00 00 0p 0q FF	pq: Iris Position
CAM_Gain	Reset	8x 01 04 0C 00 FF	Gain Setting
	Up	8x 01 04 0C 02 FF
	Down	8x 01 04 0C 03 FF
	Direct	8x 01 04 4C 00 00 0p 0q FF	pq: Gain Position
	AE Gain Limit	8x 01 04 2C 0p FF	p: Gain Position (8 to E: 24db~42db)
CAM_Bright	Up	8x 01 04 0D 02 FF	--
	Down	8x 01 04 0D 03 FF
	Direct	8x 01 04 4D 00 00 0p 0q FF	pq: Bright Position
CAM_ExpComp	Reset	8x 01 04 0E 00 FF	Exposure Comp Amount Setting
	Up	8x 01 04 0E 02 FF
	Down	8x 01 04 0E 03 FF
	Direct	8x 01 04 4E 00 00 0p 0q FF	pq: ExpComp Position
CAM_Backlight	On	8x 01 04 33 02 FF	Back Light Compensation ON/OFF
	Off	8x 01 04 33 03 FF
CAM_LR_Reverse	On	8x 01 04 61 02 FF	Mirror Image ON/OFF
	Off	8x 01 04 61 03 FF
CAM_Flip	On	8x 01 04 66 02 FF	Flip ON/OFF
	Off	8x 01 04 66 03 FF
CAM_Preset	Reset	8x 01 04 3F 00 pp FF	Preset Cancel. pp: Preset Number 0x00~0xFF
	Set	8x 01 04 3F 01 pp FF	Preset Save.
	Recall	8x 01 04 3F 02 pp FF	Preset Load.
CAM_Menu	On	8x 01 06 06 02 FF	Menu Display ON/OFF
	Off	8x 01 06 06 03 FF
	On/Off	8x 01 06 06 10 FF
CAM_MenuEnter	--	8x 01 7E 01 02 00 01 FF	Enter Submenu
CAM_NR	--	8x 01 04 53 0p FF	p: Image NR Setting (0:OFF, Level1 to 3)
CAM_WDR	On	8x 01 04 3D 02 FF	Wdr ON/OFF
	Off	8x 01 04 3D 03 FF
CAM_ICR	On	8x 01 04 01 02 FF	Infrared Mode ON (Night)
	Off	8x 01 04 01 03 FF	Infrared Mode OFF (Day)
CAM_AutoICR	On	8x 01 04 51 02 FF	Auto Infrared mode ON/OFF
	Off	8x 01 04 51 03 FF
	Threshold	8x 01 04 21 00 00 0p 0q FF	pq: ICR OFF(Day)->ON(Night) threshold level 00: Low; 01: Middle; 02: High
CAM_IDWrite	--	8x 01 04 22 0p 0q 0r 0s FF	pqrs: Camera ID (=0000 to FFFF)
Video Format Change	--	8x 01 7E 01 1E 0p 0q FF	pq
			0x02: 1920x1080P/60
			0x03: 1920x1080P/59.94
			0x04: 1920x1080P/30
			0x05: 1920x1080P/29.97
			0x08: 1920x1080I/60
			0x0A: 1920x1080I/59.94
			0x0B: 1280x720P/60
			0x0C: 1280x720P/59.94
			0x0D: 1920x1080P/50
			0x18: 1920x1080P/25
			0x22: 1920x1080I/50
			0x26: 1280x720P/50
			0x30: 3840x2160P/60
			0x31: 3840x2160P/59.94
			0x32: 3840x2160P/50
			0x33: 3840x2160P/30
			0x34: 3840x2160P/29.97
			0x35: 3840x2160P/25
IR_Receive	On	8x 01 06 08 02 FF	Infrared remote commander reception ON
Pan-til Drive	Up	8x 01 06 01 VV WW 03 01 FF	VV: Pan speed setting 0x01 (low speed) to 0x18
	Down	8x 01 06 01 VV WW 03 02 FF	(high speed)
	Left	8x 01 06 01 VV WW 01 03 FF	WW: Tilt speed setting 0x01 (low speed) to 0x18
	Right	8x 01 06 01 VV WW 02 03 FF	(high speed)
	UpLeft	8x 01 06 01 VV WW 01 01 FF	(Invalid, CENTER 0000)
	UpRight	8x 01 06 01 VV WW 02 02 FF	(ZZZZ: Tilt Position 7FFF(90°) to 8000(-170°)
		01 FF	0000)
	DownLeft	8x 01 06 01 VV WW 01 02 FF
	DownRight	8x 01 06 01 VV WW 02 02 FF
	Stop	8x 01 06 01 VV WW 03 03 FF
	AbsolutePosition	8x 01 06 02 VV WW 0Y 0Y 0Y 0Z 0Z 0Z 0Z FF
	RelativePosition	8x 01 06 03 VV WW 0Y 0Y 0Y 0Z 0Z 0Z 0Z FF
	Home	8x 01 06 04 FF
	Reset	8x 01 06 05 FF
Freeze	Freeze On	8x 01 04 62 02 FF	Freeze On Immediately
	Freeze Off	8x 01 04 62 03 FF	Freeze Off Immediately
	Preset Freeze On	8x 01 04 62 22 FF	Freeze On When Running Preset
	Preset Freeze Off	8x 01 04 62 23 FF	Freeze Off When Running Preset
RTMP	On	8x 01 04 A2 02 FF	RTMP ON/OFF
	Off	8x 01 04 A2 03 FF
Reboot	On	8x 01 04 A4 FF	System reboot
P/T Spd. Relative Zoom Ratio	On	8x 01 04 A6 02 FF	P/T Speed Relative Zoom Ratio ON/OFF
	Off	8x 01 04 A6 03 FF
Factory Reset	System Factory Reset	8x 01 04 3F 03 00 FF
Preset Speed	Set Preset Speed	8x 01 06 20 0p FF	p=1 (Low) to 6 (High)
Facial Tracking	On	8x 01 04 7D 02 FF	AI Facial Tracking ON/OFF
	Off	8x 01 04 7D 03 FF
Inquiry Command	Inquiry Packet	Reply Packet	Comments
CAM_Powerlnq	8x 09 04 00 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_ZoomPoslnq	8x 09 04 47 FF	y0 50 0p 0q 0r 0s FF	pqrs: Zoom Position
CAM_FocusModellnq	8x 09 04 38 FF	y0 50 02 FF	Auto Focus
		y0 50 03 FF	Manual Focus
CAM_FocusPoslnq	8x 09 04 48 FF	y0 50 0p 0q 0r 0s FF	pqrs: Focus Position
CAM_FocusNearLimitInq	8x 09 04 28 FF	y0 50 0p 0q 0r 0s FF	pqrs: Focus Near Limit Position
CAM_AFModellnq	8x 09 04 57 FF	y0 50 00 FF	Continuous AF ON
		y0 50 02 FF	Continuous AF OFF, only trigger AF after PTZ done
CAM_WBModellnq	8x 09 04 35 FF	y0 55 00 FF	Auto
		y0 55 04 FF	ATW
		y0 55 01 FF	Indoor
		y0 55 02 FF	Outdoor
		y0 55 03 FF	One Push WB
		y0 55 05 FF	Manual
CAM_RGainInq	8x 09 04 43 FF	y0 50 00 00 0p 0q FF	pq: R Gain
CAM_BGainInq	8x 09 04 44 FF	y0 50 00 00 0p 0q FF	pq: B Gain
CAM_AEModelInq	8x 09 04 39 FF	y0 50 00 FF	Full Auto
		y0 50 03 FF	Manual
		y0 50 0A FF	Shutter Priority
		y0 50 0B FF	Iris Priority
		y0 50 0D FF	Bright
CAM_SlowShutterModelInq	8x 09 04 5A FF	y0 50 02 FF	Auto
		y0 50 03 FF	Manual
CAM_ShutterPosInq	8x 09 04 4A FF	y0 50 00 00 0p 0q FF	pq: Shutter Position
CAM_IrisPosInq	8x 09 04 4B FF	y0 50 00 00 0p 0q FF	pq: Iris Position
CAM_GainPosInq	8x 09 04 4C FF	y0 50 00 00 0p 0q FF	pq: Gain Position
CAM_GainLimitInq	8x 09 04 2C FF	y0 50 0q FF	p: Gain Limit
CAM_BrightPosInq	8x 09 04 4D FF	y0 50 00 00 0p 0q FF	pq: Bright Position
CAM_ExpCompPosInq	8x 09 04 4E FF	y0 50 00 00 0p 0q FF	pq: ExpComp Position
CAM_BacklightModeInq	8x 09 04 33 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_LR_Reverse_Iq	8x 09 04 61 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_Flip_Inq	8x 09 04 66 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_NRIInq	8x 09 04 53 FF	y0 50 0p FF	p: NR Level
CAM_WDRInq	8x 09 04 3D FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_ICRModelInq	8x 09 04 01 FF	y0 50 02 FF	On (Night)
		y0 50 03 FF	Off (Day)
CAM_AutoICRModelInq	8x 09 04 51 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_AutoICRThresholdingInq	8x 09 04 21 FF	y0 50 00 00 0p 0q FF	pq: ICR OFF(Day)->ON(Night) threshold level
			00: Low; 01: Middle; 02: High
CAM_IDInq	8x 09 04 22 FF	y0 50 0p 0q 0r 0s FF	pqrs: Camera ID
CAM VersionInq	8x 09 00 02 FF	y0 50 ab cd mn pq rs tu vw FF	abcd: Vendor Code, AVer: 2574 mnpq: Model Code, MD120UI: 0565 rstu: Firmware version (ex: 4025 for 1.1.4025.0) vw: Socket Number (=02)
CAM MenuModelInq	8x 09 06 06 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
Video Format Inq	8x 09 06 23 FF	y0 50 02 FF	1920x1080P/60
		y0 50 03 FF	1920x1080P/59.94
		y0 50 04 FF	1920x1080P/30
		y0 50 05 FF	1920x1080P/29.97
		y0 50 08 FF	1920x1080l/60
		y0 50 0A FF	1920x1080l/59.94
		y0 50 0B FF	1280x720P/60
		y0 50 0C FF	1280x720P/59.94
		y0 50 0D FF	1920x1080P/50
		y0 50 18 FF	1920x1080P/25
		y0 50 22 FF	1920x1080l/50
		y0 50 26 FF	1280x720P/50
		y0 50 30 FF	3840x2160P/60
		y0 50 31 FF	3840x2160P/59.94
		y0 50 32 FF	3840x2160P/50
		y0 50 33 FF	3840x2160P/30
		y0 50 34 FF	3840x2160P/29.97
		y0 50 35 FF	3840x2160P/25
IR_Receive	8x 09 06 08 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
Pan-tiltPosInq	8x 09 06 12 FF	y0 50 0Y 0Y 0Y 0Z 0Z 0Z 0Z FF	YYYY: Pan Position 7FFF(170°) to 8000 (-170°) (Normalized, CENTER 0000) ZZZZ: Tilt Position 7FFF(90°) to 8000(-30°) (Image Flip: OFF) (Normalized, CENTER 0000)
CAM_Preset_Inq	8x 09 04 3F FF	y0 50 pp FF	Return the last preset number which has been operated pp:01-FF
Pan-tiltMaxSpeedInq	8x 09 06 11 FF	y0 50 ww zz FF	ww = Pan Max Speed zz = Tilt Max Speed
Freeze_Mode_Inq	8x 09 04 62 01 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
Preset_Freeze_Inq	8x 09 04 62 02 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
RTMP_Inq	8x 09 04 A2 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
Preset_Speed_Inq	8x 09 06 20 FF	y0 50 0p FF	p=1 (Low) to 6 (High)
Firmware version	8x 09 36 69 04 FF	y0 50 0p 0q 0r 0s 0t 0u 0v 0w FF	fw_ver: p.q.rstu.vw
Facial Tracking Inq	8x 09 04 7D FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_Hdmi_Port Inq	8x 09 7E 04 79 00 FF	y0 50 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0p 0q 0r 0s FF	pqrs: Source physical address (See HDMI VSDB) p:data[A], q:data[B], r:data[C], s:data[D]
USB Status Inq	8x 09 36 69 05 FF	y0 50 0p FF	p=0: OFF, p=1: ON
UVC Status Inq	8x 09 36 69 06 FF	y0 50 0p FF	p=0: OFF, p=1: ON

VISCA over IP 設定

PORT

Internet protocol	IPv4
Transport protocol	UDP
Port address	52381

FORMAT

	byte 0	byte 1	byte 2	byte 3	byte 4	byte 5	byte 6	byte 7	byte 8 ~ ~ byte 23
func	Payload type		Payload Length		Sequence number				Payload (1 to 16 bytes)
data	Value1	Value2	1~16(0x0001~0x0010)		0x00000000 ~ 0xFFFFFFF				VISCA Packet (see page VISCA)

Payload type

于160-0023東京都新宿区西新宿3-2-26立花新宿ル7階

TEL: [phone]

テケ二カル·サロ卜：https://jp.aver.com/technical-support

目次

1/4"-20 L=6.5mm
纳米（x2）

イドクガID

才徴専売品

壁設置用 マウINT プラケット

力米兰托口一拉一（CL01）

本体寸法

天井取付マウト

壁設置用マウト

八·ルト動作範圍

接統

前面

色	狀態
綠点灯	患者的監視中
消灯	TPLAVENOMOD/電源才

LED ネングケーロ

3.RS-422：力Mra操作用的JyIStvK么卡是N一TbH、力Mra接续上。複数台の力Mra接续的场合は、CAT5e SPrttae一Pul使用て<

制御トロ一拉/制御PC

• ト端子

才斯克一宁德斯（OSD）M二一开<方法は？
