用户手册 MD330UI AVer

警告 人身傷害危險	請勿使用含有苯酚的清潔劑，苯酚可能會在沖洗不完全的情況下導致患者皮膚灼傷，而且苯酚不含足夠的清潔或消毒成分。
注意事項	1. 攝影機設計方便清潔和消毒。 2. 清潔攝影機前，請先切斷電源。 3. 清潔程序應只由熟悉攝影機操作的人員執行。 4. 請勿將清潔液體，尤其是水，噴灑到攝影機的任何內部電氣設備或零件中，避免可能出現短路、腐蝕、故障和對用戶或服務人員的觸電危險。 5. 腐蝕性清潔劑可能會導致攝影機褪色或損壞。使用任何清潔劑前，請在不顯眼的位置進行測試。
時間	使用前和使用後須清潔設備。
步驟	1. 切斷攝影機電源。 2. 清潔人員須戴上清潔手套。 3. 使用清潔酒精前，請確保酒精尚未過期。 4. 使用沾有清潔酒精 (75%) 的清潔布。 5. 使用沾有酒精的棉布擦拭可能與攝影機接觸的所有表面。 6. 擦拭攝影機後，避免裸手接觸。
頻率	無須定期清潔，僅須在使用前和使用後清潔。

使用注意事項

若用戶不遵守本手冊中描述的流程而導致安裝過程中發生事故或產品損壞，圓展不負任何賠償責任。

AVer MD330U(I) 系列是專為醫生與照護人員設計的高畫質醫療級 PTZ 攝影機，適用於醫院檢查室、病房監控和類似的醫療環境。此非接觸式裝置可由醫生或照護人員進行操作，無需與患者進行身體接觸。透過此裝置，醫生或照護人員可利用拍照或錄影功能來記錄並更新患者的受傷情況。

致安裝和操作人員

本手冊已詳述所需的資訊，包含本機硬體部件、產品操作和重要注意事項。除本手冊提供的資訊外，操作人員不需其他特殊技能、培訓和知識。請詳閱手冊內容，並正確、安全地操作裝置。遇到常見問題時，請參閱 <故障排除> 章節。若需更多協助，請聯繫圓展技術支援。

- 運送本裝置時

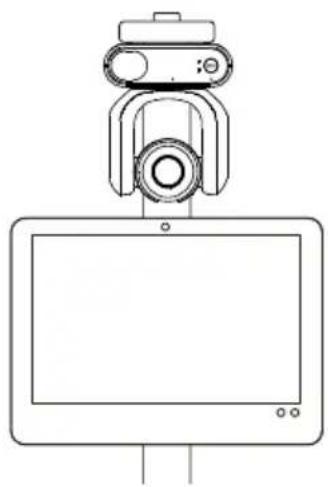

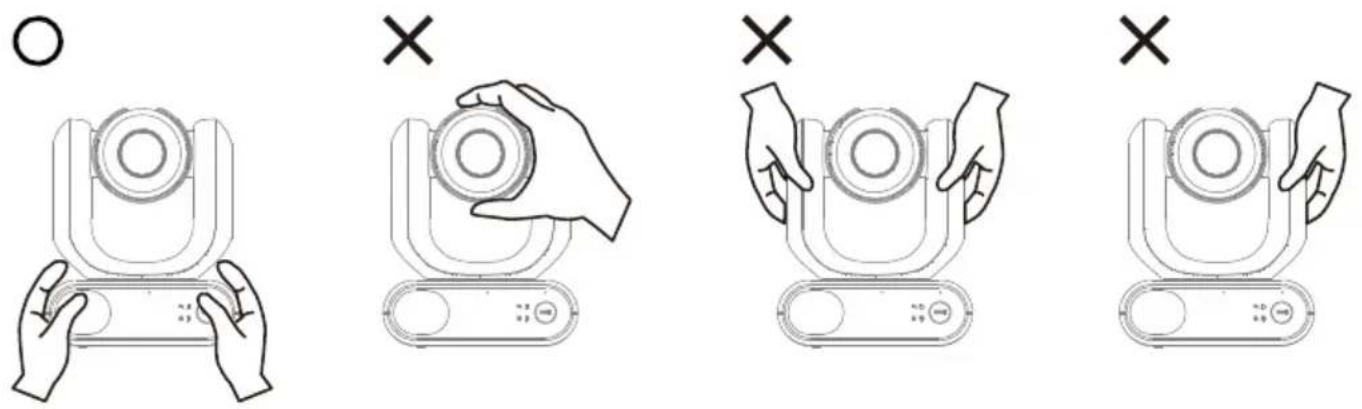

• 請使用雙手握住底座。請勿抓握鏡頭或鏡頭支架。

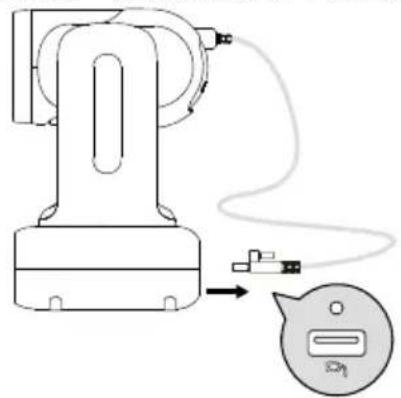

• 運送時，請將鏡頭線從本裝置底座的鏡頭線連接埠拔除，再裝入原廠紙箱。

本裝置僅供室內使用。請勿在以下條件安裝或使用本裝置，以免發生故障或損壞。

- 在陽光直射的室外場所。

- 直接暴露在雨中或潮濕環境中。

- 極冷或極熱的場域。建議操作溫度：0°C 至 +35°C；濕度：20% 至 80%。

- 將攝影機側面安裝在牆面。

- 在海上、沿海地區或有腐蝕性氣體排放的場域。

- 強烈震動的場域 本裝置不適用於車輛及不平整地面上行駛的載台。受到強烈震動時，鏡頭可能會脫落。

- 請勿在高溫高濕的環境下使用本裝置，否則可能會導致元件老化並縮短其使用壽命。

- 請勿將本裝置放置在溫度易極度變化的環境下。請將冷卻裝置或加熱裝置遠離本裝置。

- 請勿讓本裝置的鏡頭面向太陽。

- 操作注意事項

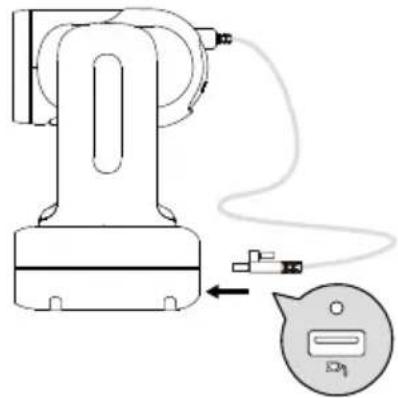

- 請將鏡頭線插入本裝置底座的鏡頭線連接埠，並確實鎖緊鏡頭線的螺絲固定。

- 禁止將鏡頭線連接至電腦、USB 連接埠或 USB 延長線，以免損壞裝置。鏡頭線並非標準 USB 連接線。

- 開機前請確認鏡頭後方的鏡頭線順暢無纏繞，以免影響開機動作。

- 禁止在非手持模式下拆卸鏡頭。請參閱 <模式切換> 章節。

- 在手持模式下安裝鏡頭時，請將鏡頭卡榫確實卡入卡槽內，以免鏡頭墜落。請參閱 <模式切換> 章節。

- 請避免粗暴使用設備，或是操作超過設計值，以免造成損壞。

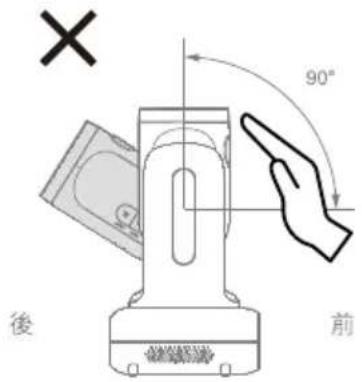

X 90° 後 前

● 務必使用隨附的電源變壓器及電源線，將本裝置連接至電源插座

- 安裝前，請務必斷開本裝置電源。

- 將本裝置安裝在電源插座附近，確保本裝置的電源插頭可輕鬆地從電源插座插入和拔除。

- 請先將電源線插入本裝置的 DC 12V 電源插孔，再插入電源插座，以免本裝置產生電弧損壞周邊電子元件。

- 電源線長度應小於 3 公尺。

- 請勿將攝影機放置在電源線容易被踩踏的地方，否則可能導致電源線或插頭磨損或損壞。

- 關閉本裝置電源

- 本裝置無電源開關。在維護、清潔前或遇到緊急情況時，請將本裝置的電源插頭從電源插座上拔除。

● 維護

- 本裝置沒有電源開關。在進行維護之前，請將本裝置的電源插頭從電源插座上拔除。

- 指定工作人員負責清潔，請參閱 <如何清潔和消毒> 章節。

- 當本裝置表面有髒汙時，請參閱 <如何清潔和消毒> 章節

- 定期維護可使本裝置保持高效和安全。仔細檢查所有元件，包括可拆卸的攝影機鏡頭、攝影機機身和遙控器。

- 處理本裝置

- 當不再使用本裝置時，請務必關閉本裝置並妥善處理。

- 處理本裝置或配件時，請務必遵守相關地區或國家的法律和相關醫院有關環境污染的規定。

產品標示符號說明

此產品（含配件）上標示的符號，其表示如下：

	WEEE 符號 此符號表示不得將本產品與其他家用垃圾一同丟棄。請將廢棄的設備交由指定之廢電機電子設備回收站處理。關於處理廢棄設備之詳細資訊，請洽當地的家庭垃圾處理服務處或您購買產品的商家。
	CE 合規標誌 此標誌表示該產品符合歐盟統一立法的相關指南/標準。
	FCC 合規標誌 此標誌表示該產品符合美國聯邦通信委員會的合規標準。
	UKCA (UK Conformity Assessed) 符號 此符號表示銷售到英國市場的產品符合 UKCA 標誌要求。
	RCM 合規標誌 此標誌表示該產品符合澳洲 RCM 指南。
	此標誌旨在提醒用戶注意產品外殼內存在未絕緣的“危險電壓”，該電壓可能足以對人員構成電擊風險。
	此標誌旨在提醒用戶注意設備隨附的手冊中存在重要的操作和維護（維修）說明。
	中國 RoHS 標誌 此符號的數字表示在正常使用條件下，沒有有害物質洩漏或變異的年數。
	ISO 7010-M002 符號 提醒用戶詳閱說明書/小冊子。
[YOA2]	交流電符號 此符號表示本產品的電源輸入/輸出為交流電。
[W41T]	直流符號 此符號表示本產品的電源輸入/輸出為直流電。
單元Unit	限用物質及其化學符號 Restricted substances and its chemical symbols
	鉛Lead(Pb)	汞Mercury(Hg)	鎘Cadmium(Cd)	六價鉻Hexavalent chromium(Cr+6)	多溴聯苯Polybrominated biphenyls(PBB)	多溴二苯醚Polybrominated diphenyl ethers(PBDE)
電路板及零組件(電子料或電機料...等)	-	○	○	○	○	○
塑膠組件(外殼或腳墊...等)	○	○	○	○	○	○
金屬組件(轉軸或螺柱...等)	-	○	○	○	○	○
光學鏡頭組	○	○	○	○	○	○
配件(遙控器或電纜線...等)	-	○	○	○	○	○
紙製品(機殼貼紙...等)	○	○	○	○	○	○
備考1. “○”係指該項限用物質之百分比含量未超出百分比含量基準值。Note 1:“○”indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.備考2. “-”係指該項限用物質為排除項目。Note 2: The “-” indicates that the restricted substance corresponds to the exemption.

遙控器電池安全資訊

• 請將電池存放在涼爽與乾燥的位置。
• 不要將電量用盡的電池棄置在家庭廢棄物中。請將電池棄置在特定回收處，或送回原購買的商店。
• 如果長時間不使用電池，請將其取出。電池漏液與腐蝕可能會損壞遙控器，請以安全方式棄置電池。
• 不可混用新舊電池。
• 不可混用不同類型的電池：鹼性、標準（碳鋅）或可充電（鎳鎘）電池。
• 不可將電池棄置於火源中。
• 請勿嘗試讓電池端子短路。

警告

• 為避免觸電風險，該設備只能連接到帶有保護接地的電源。
• 未經製造商授權，請勿改裝此設備。

警告

本產品可能會發出有害的光輻射。請勿盯著補光燈，可能對眼睛有害。

對於產品品質、效能、適銷性或特定用途之適用性，本文件內容皆不代表任何明示或暗示保固或陳述。本文資訊經過仔細詳查，內容可靠無誤；雖然如此，若有任何錯誤，恕不負責。本文所含資訊如有變更，恕不另行通知。

若因使用或不當使用本產品或本文，導致任何直接、間接、特殊、意外或後續損害，即使本公司已事先告知此類損害之可能性，亦不負任何賠償責任。

商標

AVer 為圓展科技股份有限公司之商標。因本內容之描述出現的商標分屬個別公司所有且均受智慧財產權相關法令保護。本文內所有提及之產品或企業名稱僅供識別與說明用途，且為各自擁有者之商標或註冊商標。

著作權

©2024 圓展科技 版權所有 | 2024 年 3 月 25 日

本內容相關權利係圓展科技股份有限公司所有，任何人未得事先書面同意不得就本內容為一部或全部之重製、改作、或任何型式之散布行為。圓展科技股份有限公司保留變更產品規格及內容的權利無須另為通知。

支援服務

軟體和使用者手冊下載，請到下面網址：https://www.aver.com/download-center

常見問題、技術支援，請到下面網址：https://www.aver.com/technical-support

連絡資訊

圓展科技股份有限公司

新北市 23673 土城區大安路 157 號 8 樓

電話：[phone]

目錄

如何清潔和消毒....2

使用注意事項....3

概覽....1

包装内容....1

選購配件....1

產品概觀....2

LED 指示燈....3

尺寸 4

水平垂直轉動角度....4

模式切换....5

遙控器....6

快速鍵 7

安装 8

桌面安装 8

設備連接....9

攝影機設定 11

OSD 選單....11

IP 位址設定....11

固定 IP 11

DHCP 12

OSD 選單階層....13

網頁介面 16

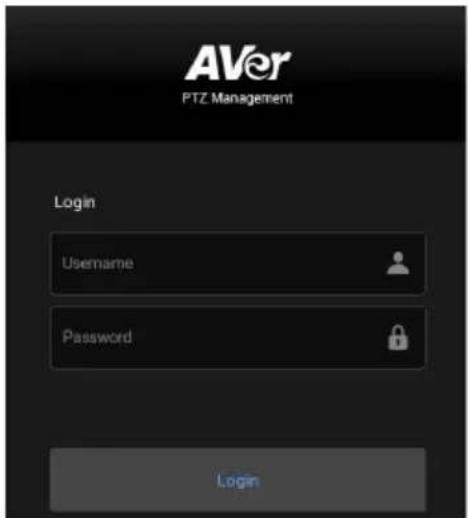

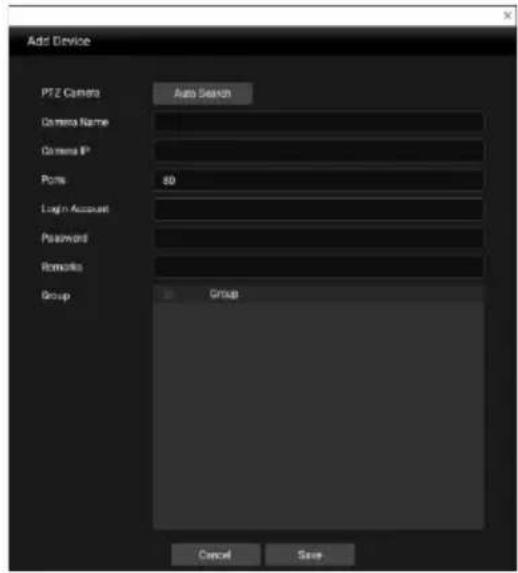

進入網頁介面 16

直播 (Live View)....18

攝影機控制 (Camera Control)....18

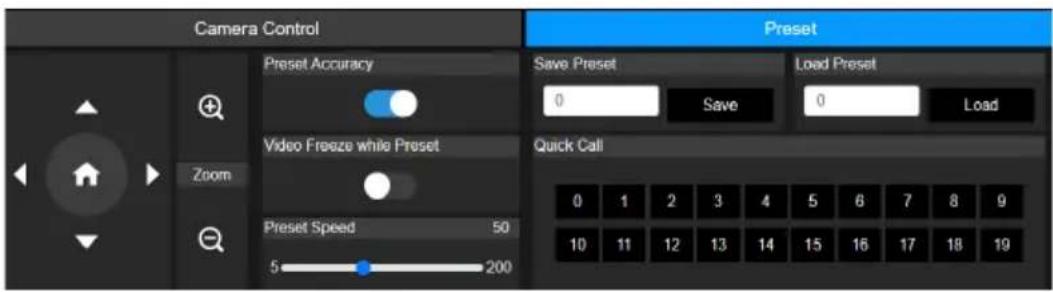

預設位置 (Preset)....19

AI 設定 (AI Setting)....20

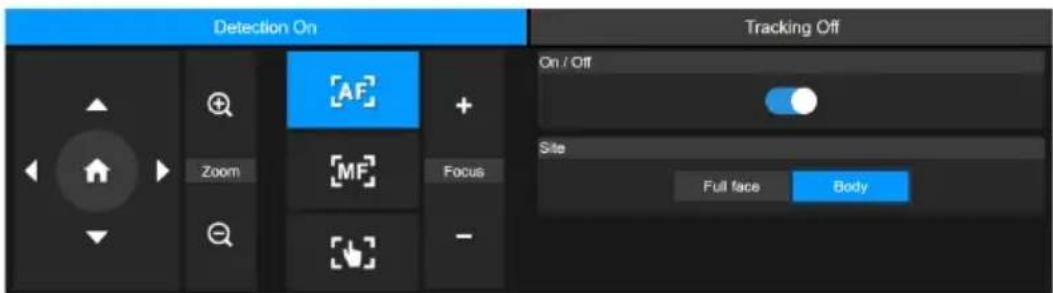

偵測 (Detection) 20

影像處理 (Image Process) 23

視訊與音訊 (Video & Audio) 24

網路 (Network) 26

系統 (System) 28

AVerCamera Setting Tool....30

規格....31

故障排除....34

附錄 36

VISCA RS-232 指令表....36

VISCA over IP 設定....43

VISCA Zoom Table 45

Pelco-D 指令....46

Pelco-P 指令 47

CGI 指令 48

概覽

MD330U 系列 PTZ 攝影機是一款醫療級雙模式攝影機，採用可拆卸攝影鏡頭設計。提供兩種型號：MD330U (補光燈) 和 MD330UI (紅外線夜視功能)。

包裝內容

USB 3.0 Type-C 轉 Type-A 鏡頭線 (180cm)*

1/4"-20, L=7.5mm 壁掛螺絲(x2)

產品資訊卡

選購配件

RS-232 轉接器 (3.5mm 轉 D-Sub 9-pin)

• 僅在手持模式下，才能移除或安裝攝影鏡頭。請使用模式按鈕切換模式。
• USB Type-A 埠僅供連接鏡頭線使用。請勿將任何 USB 裝置連接到 USB Type-A 埠，這麼做可能會損壞 USB 裝置。

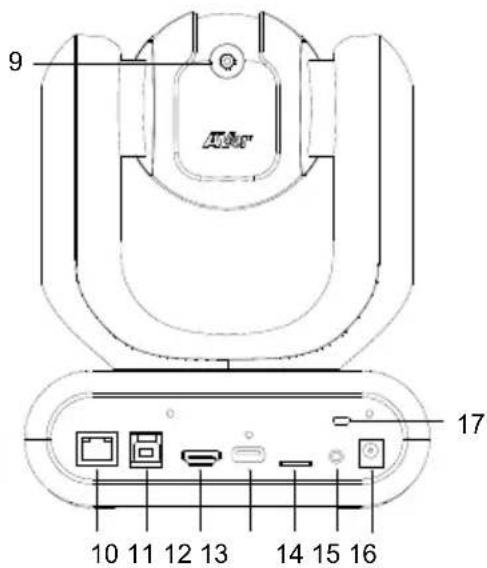

1 2 3 4 5 7 86 MODE

9 AFC 17 10 11 12 13 14 15 16

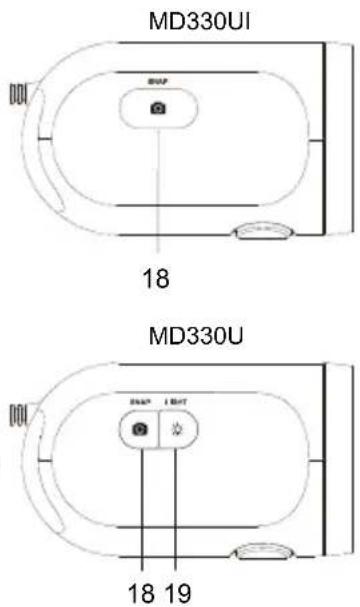

MD330UI 18 MD330U 18 19

20 20

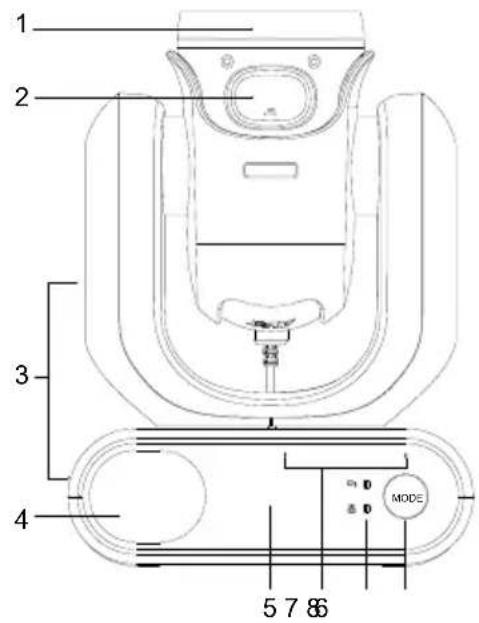

1. 攝影鏡頭
2. 卡榫按鈕
3. 攝影機機身
4. 揚聲器
5. IR 感測器
6. 麥克風陣列
7. LED 指示燈

8. 手持/標準

9. 模式按鈕

10. 鏡頭線
11. LAN
12. USB 3.0 Type-B
13. HDMI
14. USB Type-A
15. microSD (32GB/SDXC)

16. RS-232

17. DC 12V 電源插孔

18. Kensington 防盗孔
19. 截圖按鈕
20. 補光燈按鈕
21. 螺絲孔

- 螺絲尺寸: 1/4"-20 L=7.5mm (隨附)

LED 指示燈

指示燈的位置可用於確認攝影機模式。

標準模式 (預設) 手持模式

顏色	狀態	模式
閃爍橘燈	開機中	●●
恆亮藍燈	正常	●
橘燈恆亮	待機	●
緩慢閃爍橘燈(間隔 1 秒)	靜音 ●
閃爍橘燈一次	截圖中	◎
閃爍橘燈(間隔 0.5 秒)	錄影中 ◎
恆亮紫燈	已開啟 OSD 選單	●
閃爍紫燈	韌體更新中	●●

兩顆指示燈同時閃爍。
- 指示燈位置會根據模式改變。
原先閒置的指示燈閃爍。

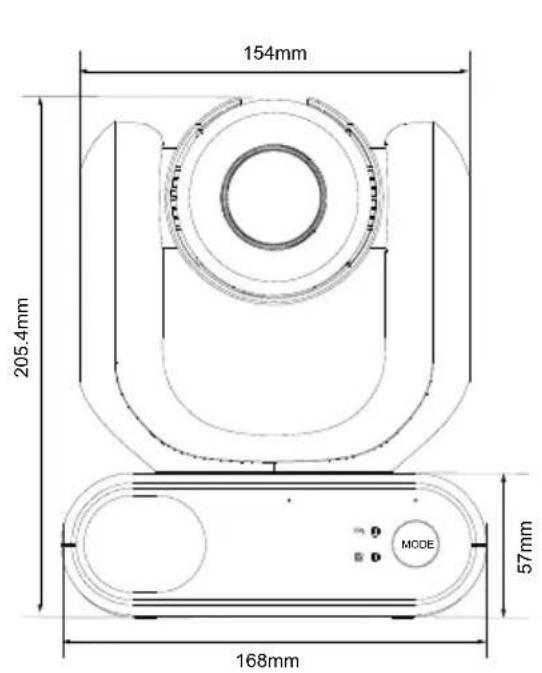

尺寸

僅在手持模式下，才能移除或安裝攝影鏡頭。請使用模式按鈕切換模式，並查看 LED 指示燈以確認您現在的模式。

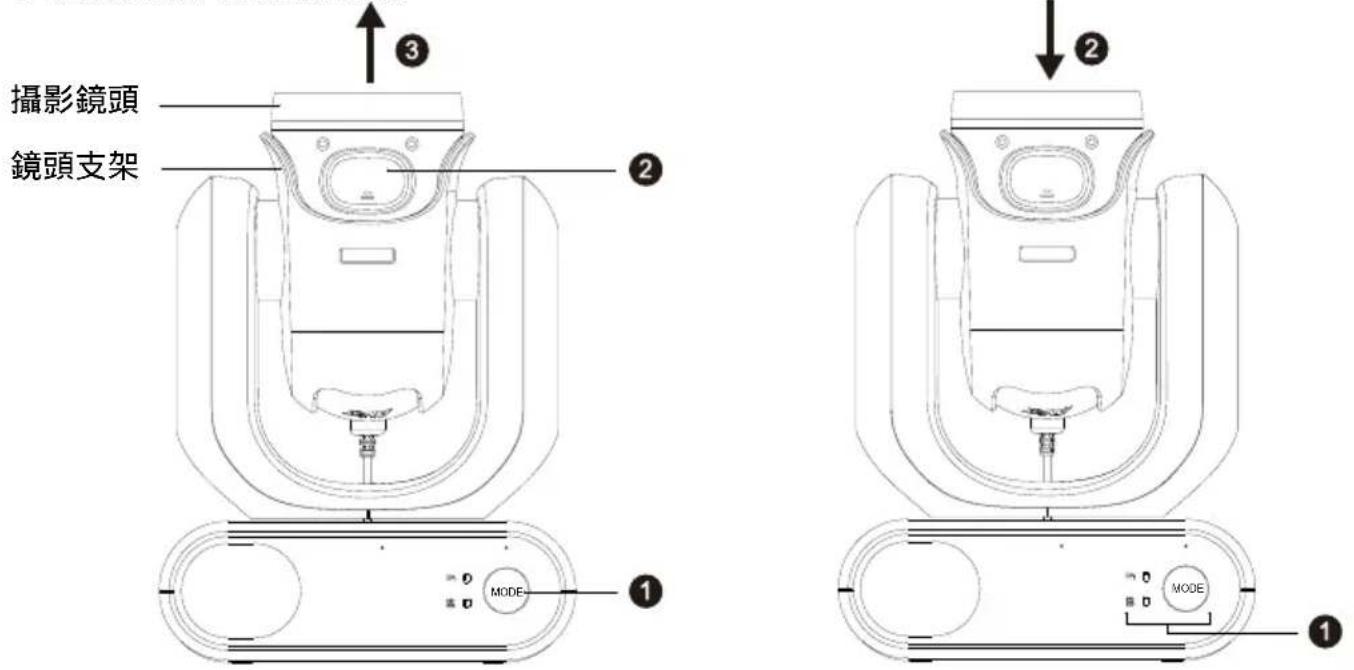

移除攝影鏡頭 安裝攝影鏡頭

攝影鏡頭 鏡頭支架 ① ② ③

移除攝影鏡頭：

1. 按下模式按鈕，將模式從標準模式切換為手持模式。攝影鏡頭將自動翻轉朝上。
2. 按下拆卸按鈕。
3. 將攝影鏡頭從鏡頭支架取出。

安裝攝影鏡頭：

1. 確認攝影機在手持模式。若非手持模式，按下模式按鈕，將模式從標準模式切換為手持模式。
2. 將攝影鏡頭放回鏡頭支架，直到聽到喀嚓聲。

在手持模式下截圖：

1. 使用截圖功能前，請確認 microSD 卡已插入插槽。
2. 從攝影機的網路介面中選擇一個所需的「對焦距離」。請參閱 <攝影機控制> 章節中的最近對焦限制。
3. 長按截圖按鈕 1 秒即可截圖，短按截圖按鈕則可調整對焦。

在手持模式下開啟補光燈（MD330U）：

1. 按下補光燈按鈕即可開啟補光燈，連續按下按鈕可切換三段補光燈亮度（開啟 > 低 > 中 > 高 > 關閉）。
2. 開啟補光燈時，MD330U 的最近拍攝距離為 4.5 公分。

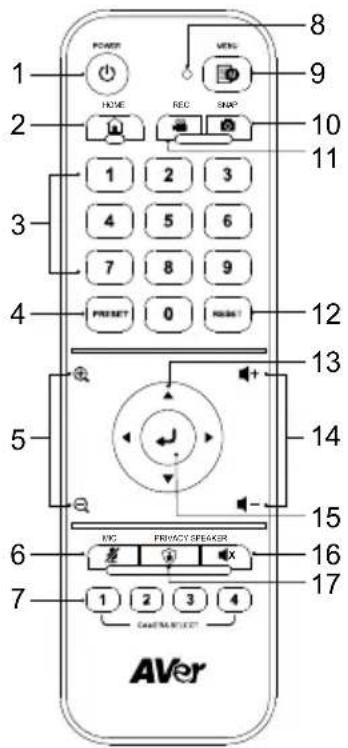

遙控器

如須開啟 OSD 選單，按住選單 (Menu) 鍵 30 秒。
- 如須停用遙控器，開啟 OSD 選單或網頁介面，前往 System> Camera Selector > Disable Remote。
- 如須重新啟用遙控器，開啟網頁介面，前往 System> Camera Selector > All Channel，或設定攝影機號碼 (1、2、3、4)。

POWER HOME REC SNAP 1 2 3 4 5 6 7 8 9 10 11 1 2 3 4 5 6 7 8 9 PRESET 0 RIGHT 12 13 14 15 16 17 6 7 INC PRIVACY SPEAKER CATCH MEET AVer

型號：LY033
AAA 電池 (x2)

名稱	功能
1. 電源	開啟/關閉待機模式。
2. 初始位置 (Home)	將攝影機畫面移至初始位置 (Home)。
3. 數字鍵	● 移動畫面至預設點位置 0~9。● 設定預設點位置 0~9。
4. 預設點 (Preset)	使用預設點、數字鍵及方向鍵來設定預設點位置。1. 使用方向鍵將畫面移置所需位置。可使用縮放按鍵將畫面進行縮放。2. 按下預設點按鍵不要放開,接著按下數字鍵(0~9)以儲存此預設點。
5. 縮放 +/-	按下可將畫面縮放。
6. 麥克風 (MIC)	按下可將麥克風靜音。再次按下可解除靜音。
7. 攝影機選擇	選擇欲操作的攝影機。欲設定攝影機號碼,請進入 OSD 選單: System > Camera Selector。
8. 遙控器 LED	按下遙控器上的按鍵時,LED會閃爍紅燈。
9. 選單 (Menu)	長按3秒以進入 OSD 選單。欲更改此設定,請進入 OSD 選單: System > Trigger OSD。
10. 截圖 (Snap)	按下可進行畫面截圖。此圖檔將儲存在 microSD 卡中。
11. 錄影 (Rec)	按下可開始將錄影檔儲存在 micro SD 卡中,再次按下可停止錄影。
12. 重置 (Reset)	可使用重置和數字鍵來取消已設定的預設點。按下重置按鍵不要放開,接著按下數字鍵(0~9)。
13. 方向鍵	使用方向鍵瀏覽攝影機畫面。
14. 音量 +/-	按下可調整音量。
15. 輸入 (Enter)	攝影機開機時:按此鍵可自動對焦一次。進入 OSD 選單時:按此鍵可確認設定或進行選擇。
16. 揚聲器	按下可將揚聲器靜音。再次按下可解除靜音。
(Speaker)
17. 隨私(Privacy)	按下可進入隱私模式。攝影機鏡頭將移動至隱私位置 (鏡頭朝下),麥克風也將關閉。

快速鍵

按下 可
選單 (Menu) 3 秒	開啟 OSD 選單。
選單 (Menu)	關閉 OSD 選單。
初始位置(Home)	關閉 OSD 選單並將攝影機畫面移至初始位置 (Home)。
選單 (Menu) 再按縮放	MD330U: 切換三段補光燈亮度 (開啟 > 低 > 中 > 高 > 關閉 )。MD330UI: 切換 Day / Night 模式。
選單 (Menu) 再按縮放	MD330UI: 切換 Day / Auto 模式。
5 次數字鍵 5 (555555)韌體版本 1.1.1005.1 或更新版本	開啟 DHCP。
6 次數字鍵 6 (666666)韌體版本 1.1.1030.0 或更新版本	恢復攝影機出廠設定。
8 次數字鍵 8 (88888888)韌體版本 1.1.1005.1 或更新版本	設定攝影機固定 IP 位置為 192.168.1.168。

安装

桌面安装

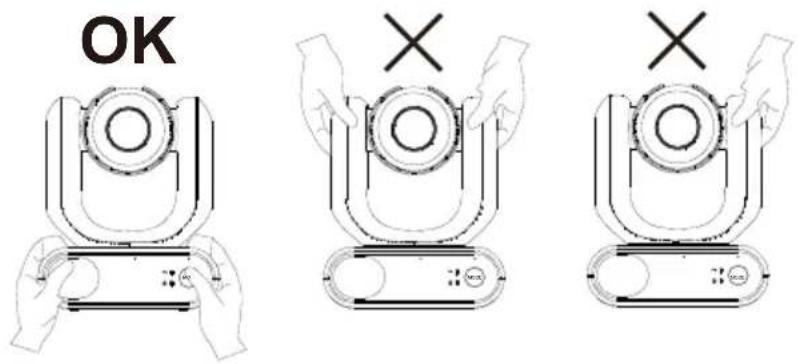

1. 請以雙手緊握攝影機底座。請勿抓握攝影鏡頭或鏡頭支架。

OK × ×

1. 將此攝影機放置欲最少能支撐 2kg 重量的水平桌面上。
2. 整理電線，避免拉扯翻倒裝置或讓線纏在一起。
3. 使用隨附的螺絲將攝影機固定在水平桌面上。

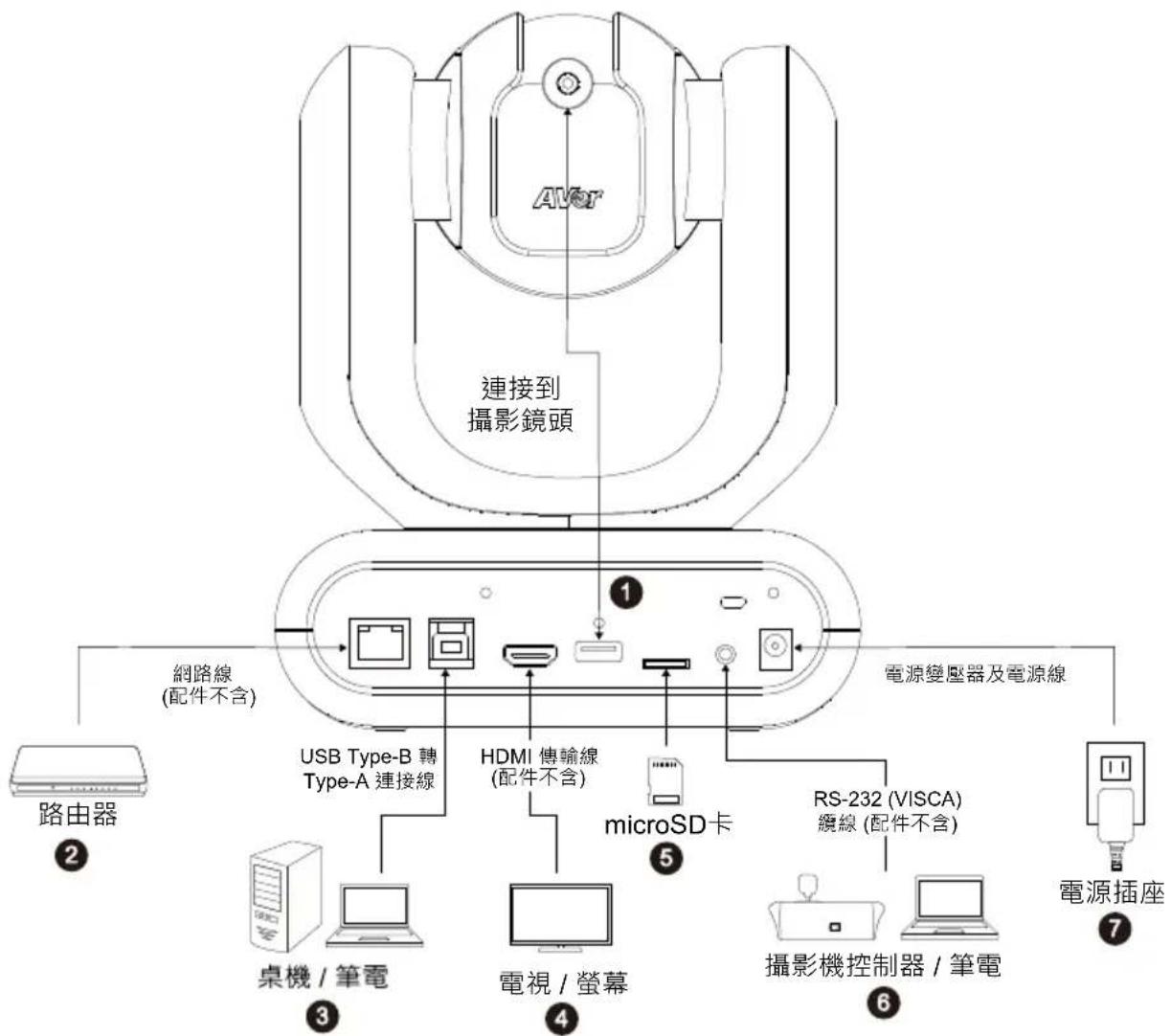

設備連接


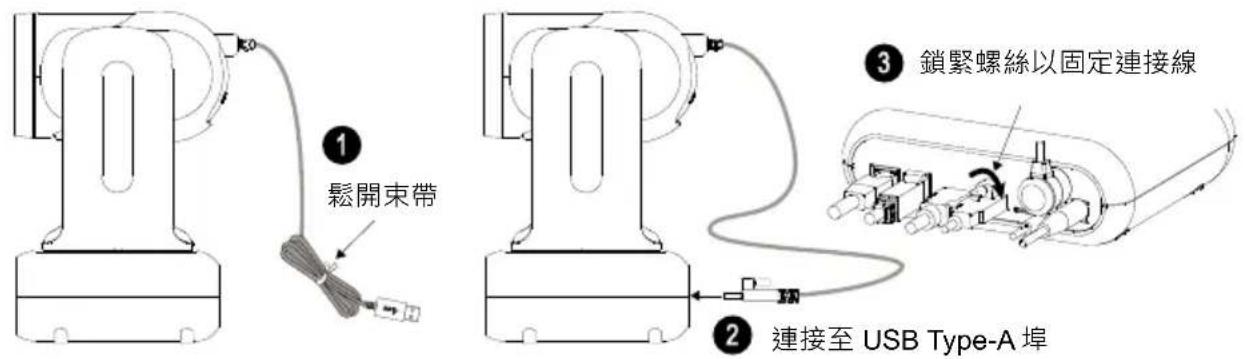

1. USB Type-A：如圖所示，USB Type-A 埠僅供連接攝影鏡頭連接線使用。開啟裝置電源前，請確認鏡頭線已連接至 USB Type-A 埠。

1 鬆開束帶 2 3 鎖緊螺絲以固定連接線 2 連接至 USB Type-A 埠

1. LAN：將 IP 路由器連接至攝影機的 LAN 埠。(註 1)
2. USB Type-B：欲使用 Skype 或 Teams 等第三方視訊軟體進行視訊會議時，將攝影機連接至桌機或筆電以傳輸視訊。(註 1)

3. HDMI：欲顯示攝影機視訊輸出畫面時，將攝影機連接到電視或螢幕。攝影機及所連接的電視或螢幕均需具備接地設計。(註 1)

4. microSD 卡：將 microSD 卡插入插槽。您可將截圖及錄影資料儲存在 microSD 卡中。(註 1、註 2)

- 相容的 microSD 卡

品牌	Kingston、SanDisk、Samsung、Lexar
速度等級	C10、U1、U3、V10、V30
容量	16G、32G
格式	FAT32、exFAT

1. RS-232：欲控制攝影機時，將攝影機控制器或電腦連接至攝影機。您可購買選配的 RS-232 轉接線 (3.5mm 轉 D-Sub 9-pin)。接腳定義如下。(註 1)

RS-232 轉接線 (3.5mm 轉 D-Sub 9-pin)

1	5	PIN輸出:
		DB9 (M)	3.5mmST (M)
		2	1
		3	2
6	9	5	3
		屏蔽

1. 電源：攝影機及所連接的電視或螢幕均需具備接地設計。使用隨附的電源變壓器及電源線將攝影機連接至電源插座，並確認電視或螢幕的電源線具有接地插頭。

[註]

1. 連接類比和數位介面的配件設備必須符合各國的統一 IEC 標準（資料處理設備為 IEC 60950，視訊設備為 IEC 60065，實驗室設備為 IEC 61010-1，醫療設備為 IEC 60601-1）。此外，所有組態應該符合 IEC 60601-1-1 系統標準。任何人將其他設備連接到訊號輸入零件或輸出零件就是在設定醫療系統，因此必須負責保證系統符合 IEC 60601-1-1 系統標準的需求。本裝置專供患者環境中的 IEC 60601-1 合格設備及患者環境外之 IEC 60XXX 合格設備的互相連線使用。如有疑慮，請洽詢技術服務部門或當地代表。
2. 使用截圖及錄影功能前，請先將 microSD 卡插入插槽。欲進入 microSD 卡，請參閱 <系統 (System)> 章節的 Mass Storage。關於建議的 microSD 卡，請參閱 <相容的 microSD 卡> 章節。

攝影機設定

您可使用 OSD 選單或網頁程式進行攝影機設定。

OSD 選單

欲操作 OSD 選單，使用 HDMI 連接線將攝影機連接到螢幕或電視，隨後您即可使用隨附的遙控器進行 OSD 選單操作。

長按遙控器上的選單 (Menu) 按鍵以開啟 OSD 選單，並使用▲、▼、◀、▶ 按鍵選擇設定頁面及設定選項，按下 ↩ 可確認所選設定。

1. 按下遙控器上的選單 (Menu) 按鍵以開啟 OSD 選單。

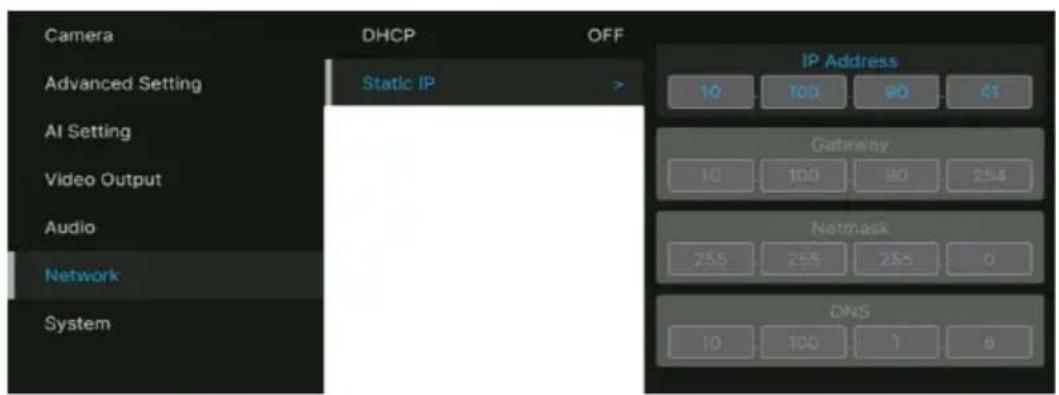

2. 進入 Network > Static IP 設定頁面。

[註] 進行固定 IP 設定前，請先將 DHCP 設定關閉 (Network > DHCP > OFF)。

1. 選擇要設定的 IP Address、Gateway、Netmask 和 DNS 伺服器。按下 ↖，並使用◀、▶和數字鍵輸入資料。

Camera Advanced Setting AI Setting Video Output Audio Network System DHCP Static IP OFF IP Address 10 100 90 41 Gateway 10 100 90 254 Netmask 255 255 255 0 DNS 10 100 1 6

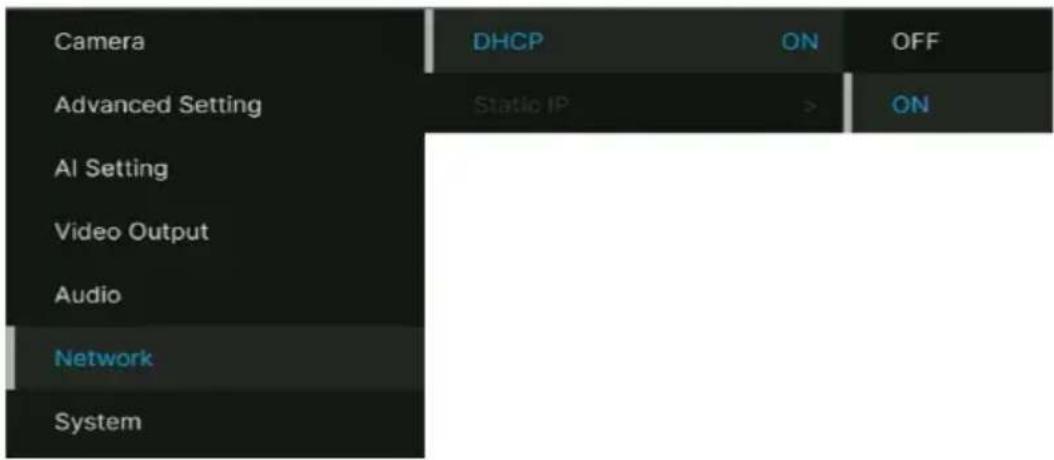

DHCP

1. 按下遙控器上的選單 (Menu) 按鍵以開啟 OSD 選單。
2. 選擇 Network > DHCP > On。
3. 按下 ← 以確認設定。

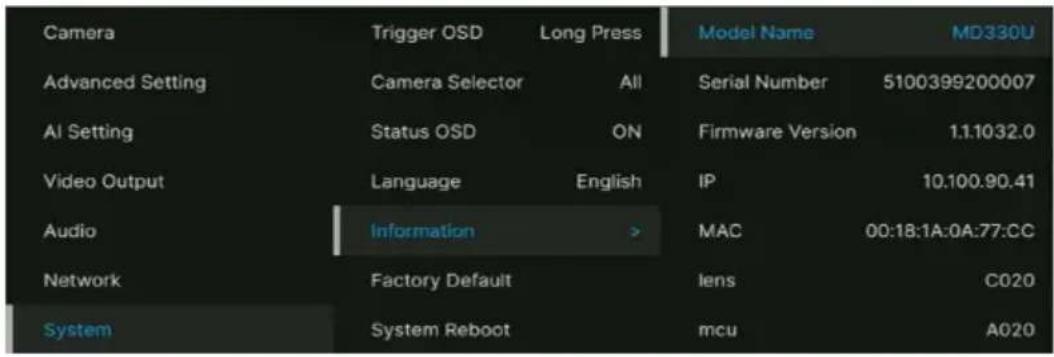

1. 啟用 DHCP 後，您可進入 System > Information 查看 IP 位址。

Camera Trigger OSD Long Press Model Name MD330U Advanced Setting Camera Selector All Serial Number 5100399200007 AI Setting Status OSD ON Firmware Version 1.1.1032.0 Video Output Language English IP 10.100.90.41 Audio Information > MAC 00:18:1A:0A:77:CC Network Factory Default lens C020 System System Reboot mcu A020

OSD 選單階層

第一層	第二層	第三層	第四層
Camera	Exposure Mode	Full Auto	Exposure Value
			Gain Limit Level
			Slow Shutter
			BLC
			WDR
		Shutter Priority	Exposure Value
			Shutter Speed
			Gain Limit Level
			BLC
		Iris Priority	Exposure Value
			Iris Level
			Gain Limit Level
			Slow Shutter
			BLC
		Manual	Iris Level
			Shutter Speed
			Gain Level
	White Balance	Auto
		ATW
		Indoor
		Outdoor
		One push trigger
		Manual	R gain
			B gain
	Pan Tilt Zoom	Preset Speed	5, 25, 50, 100, 150, 200
		Preset Accuracy	Off / On
		Sensor Zoom	Off / On
		Sensor Zoom Limit	x2
		Pan Speed	1~24
		Tilt Speed	1~24
		Zoom Speed	Low / High
		P/T Spd. Relative Z Ratio	Off / On
		Pan L/R Dir. Switch	Off / On
		Focus Mode	Manual / Auto
	Noise filter Off / Low / Middle / High
	Saturation	0 1 2 3 4 5 6 7 8 9 10
	Contrast	0 1 2 3 4
	Sharpness	0 1 2 3
	Mirror	OFF / ON
	Flip	OFF / ON
Advanced Setting	Control	Type	RS232
		Protocol	VISCA / PELCO D/PELCO P
		Camera Address	1 2 3 4 5 6 7
		Baud Rate	2400 / 4800 / 9600 / 115200
	IR Cut Filter	Auto / Day / Night
	IR Cut Sensitivity	Low / Middle / High
	Performance Mode	OFF / ON
	Mosaic on Stream	OFF / ON
	Mosaic Mode	Body / Face

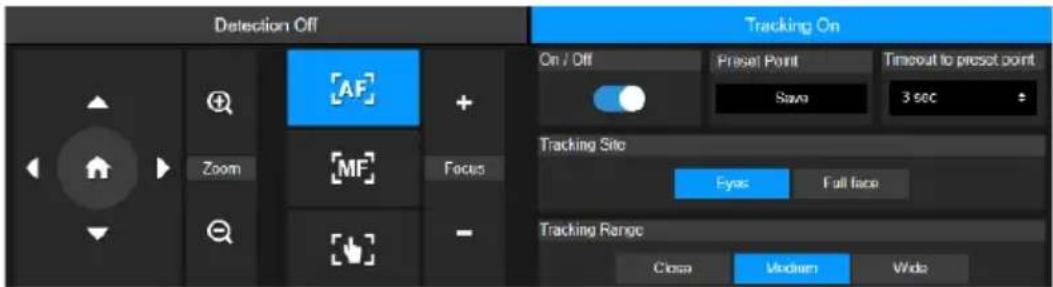

AI Setting Tracking Setting		Tracking	On/Off
		Tracking Preset	Save
		Tracking Mode	Face/Eyes
		Tracking Range	Close / Medium / Wide
		Timeout to Preset	3/5/7/10 sec
		Detection	On/Off
		Detection Mode	Body / Full face
Video Output Frequency		60
		59.94
		50
		1080p60
		1080p59.94
		1080p30
		1080p29.97
		1080p50
		1080p25
Audio	Audio Input	Noise Suppression	OFF/ NR DSP/ NR/ NR+BF/ NR Strong
		Audio Beam Forming	30,50,70,90,110,130
		Audio In Volume	Mute / 1~10
	Audio Output	Output Type	Speaker/HDMI/Both
		Output Volume	Mute / 1~10
Network	DHCP	OFF / ON
	Static IP	IP Address	192.168.1.168
		Gateway	192.168.1.254
		Mask	255.255.255.0
		DNS	8.8.8.8
System	Trigger OSD	Click Menu to open, Press Menu 3 sec
	Camera Selector	1,2,3,4, All channel, Disable Remote
	Status OSD	OFF/ON
	Language	English / 中文 / 日本語
	Change cable Standard cable / Long cable
	Information	Model Name	MD330U(I)
		Serial number	xxxxxxxxxxxxx
		Firmware Version	0.0.0000.00
		IP	192.168.1.168
		MAC	00:18:1a:04:9e:81
		lens	xxxx
		mcu	xxxx
		SD Total (MB)
		SD Free (MB)
		Recording Status	Stopped / xx:xx:xx (record timer)
	Factory Default	OFF/ON
	System Reboot	OFF/ON

網頁介面

透過網路將攝影機連上遠端站台。

進入網頁介面

欲進入攝影機網頁介面，您可使用 AVer IPCam Utility 或 AVer PTZ Management 軟體，找出攝影機 IP 位址。

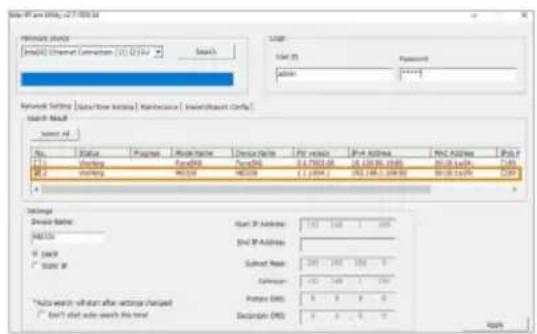

請依照以下步驟使用 IPCam Utility 搜尋攝影機 IP 位址。

1. 至圓展官網下載並開啟 IPCam Utility https://www.aver.com/download-center。
2. 點擊搜尋 (Search) 按鍵，連接在相同網段上的圓展裝置將全部顯示。
3. 點擊列表上的攝影機以選取該攝影機，該攝影機的資訊將顯示在設定 (Settings) 區域。

[註] 攝影機預設網路設定為固定IP (192.168.1.168)，預設帳號/密碼為 admin/admin。若您想將網路設定改為 DHCP，在登入 (Login) 區域輸入攝影機帳號/密碼，在列表上選擇欲設定的攝影機，接著，在設定 (Settings) 區域選擇 DHCP，然後按下套用 (Apply) 按鍵。

Network Setting [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] ( )

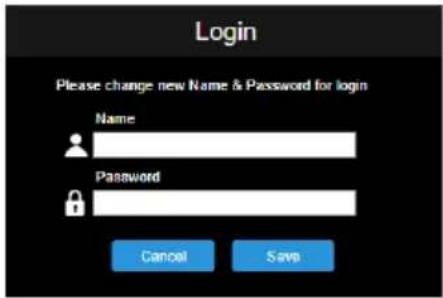

1. 欲進入攝影機網頁介面，在 IPv4 欄位雙擊該攝影機的 IP 位址。首次登入的用戶，請在登入彈跳視窗裡輸入一組新的帳號/密碼。

Login Please change new Name & Password for login Name Password Cancel Save

1. 再次輸入新的帳號/密碼後，攝影機網頁介面將顯示在 Chrome 瀏覽器上。

[註] IPCam Utility搜尋不到攝影機時，請按下列步驟檢查：

1. 請確認攝影機已妥善連接到乙太網路。
2. 攝影機與電腦（IPCam Utility）均連結在同一個區域網路中。

請依照以下步驟使用 AVer PTZ Management 搜尋攝影機 IP 位址。

1. 至圓展官網下載 AVer PTZ Management 軟體 https://www.aver.com/download-center
2. 下載 Windows 版本並安裝。
3. 設定完使用者帳號及密碼後，登入軟體（預設帳號/密碼為 admin/admin）。

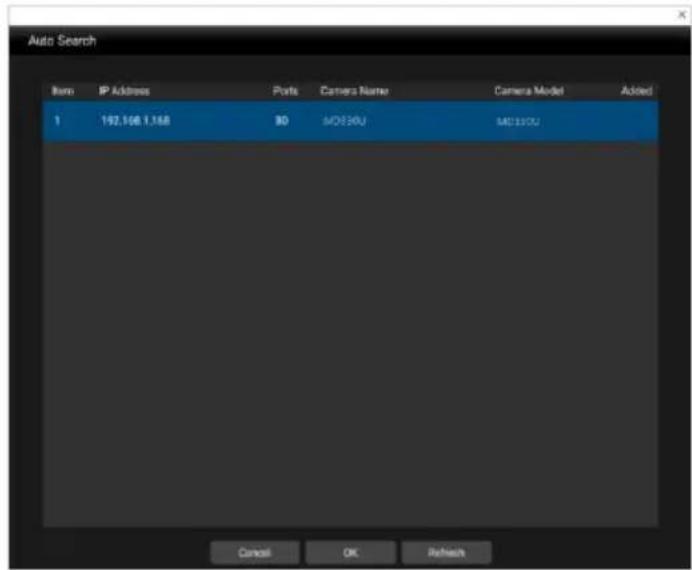

1. 在 PTZ Management 主頁面上，點擊 Setup > Add，接著點擊 Auto Search。與電腦連接在相同區域網路的攝影機將被顯示。

Add Device PTZ Camera Auto Search Camera Name Camera IP Ports 80 Login Account Password Remarks Group Group Cancel Save

Auto Search Item IP Address Ports Camera Name Camera Model Added 1 192.106 1.148 80 SMO350U SMO350U Cancel OK Refresh

1. 點擊攝影機並輸入帳號及密碼，以將攝影機新增到裝置清單列表中（預設帳號/密碼為admin/admin）。點擊 Go to Web 按鍵可進入攝影機網頁介面。

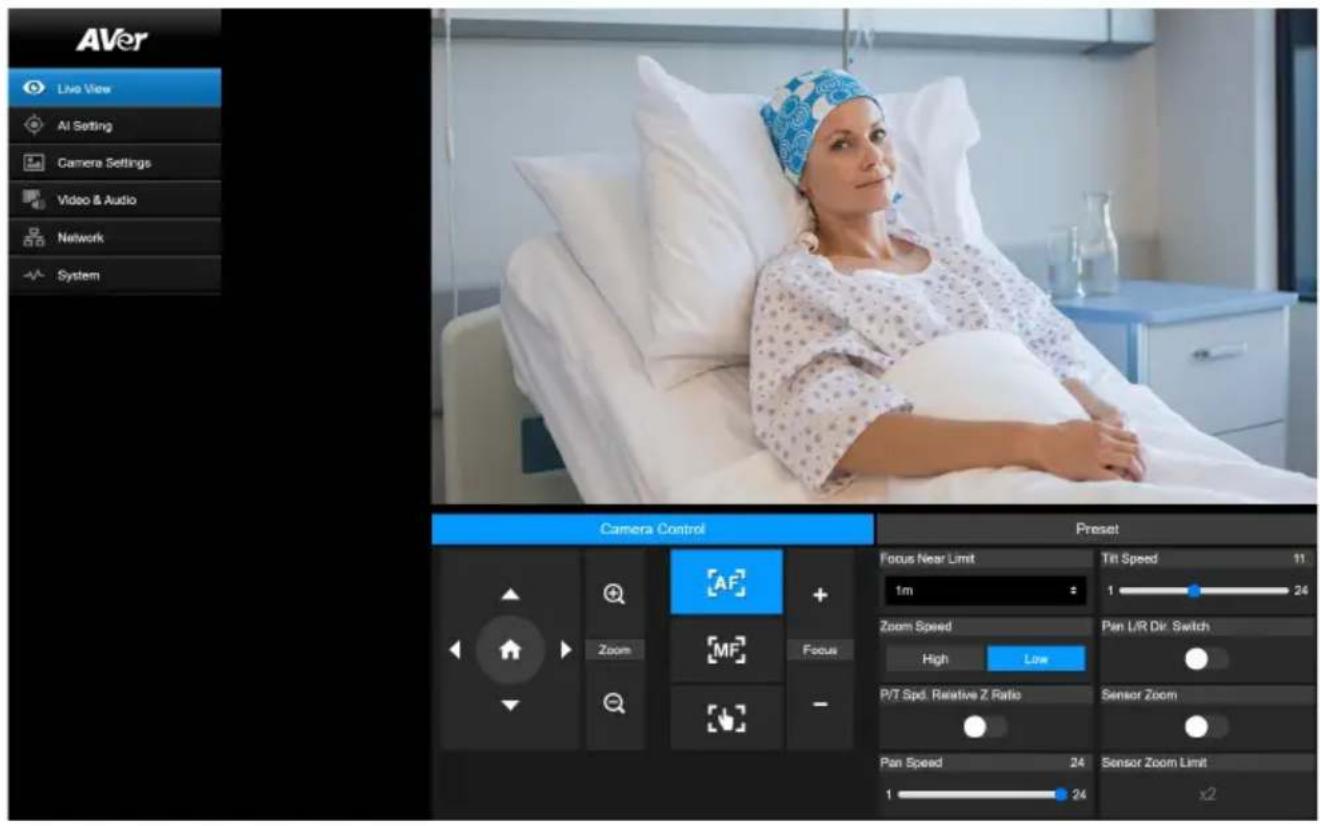

直播 (Live View)

AVer Live View AI Setting Camera Settings Video & Audio Network System Camera Control Preset Focus Near Limit 1m Zoom Speed High AF MF Focus Zoom P/7 Spd. Reactive Z Ratio Pan Speed 1 Tilt Speed 11 1 24 Low Pan L/R Dir. Switch Sensor Zoom 24 Sensor Zoom Limit x2

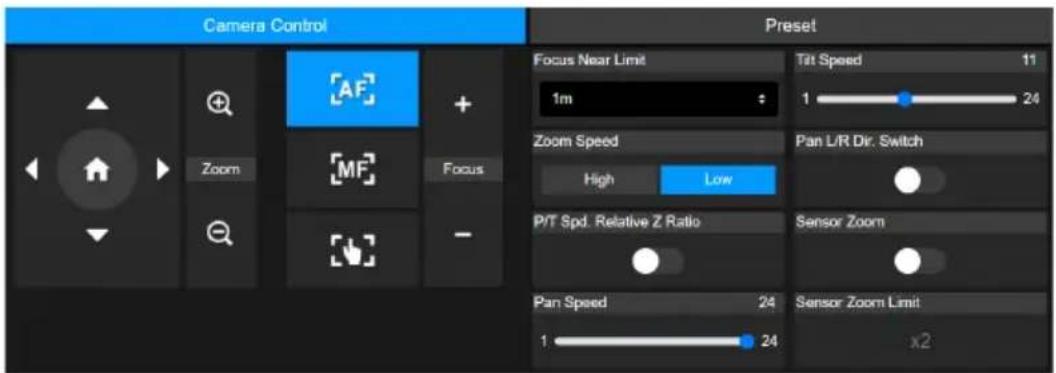

攝影機控制 (Camera Control)

Camera Control Focus Near Limit 1m Zoom Speed High Low P/T Spd. Relative Z Ratio Pan Speed 1 24 Tilt Speed 1 24 Pan L/R Dir. Switch Sensor Zoom Sensor Zoom Limit x2

項目	說明
水平垂直控制	移動攝影機位置。拖移 Pan Speed 和 Tilt Speed 滑桿可調整水平垂直移動速度。開啟 Pan L/R Dir. Switch 可翻轉水平控制方向。開啟 P/T Spd. Relative Z Ratio 可自動根據變焦倍率調整水平垂直移動速度。
初始位置	攝影機移動至初始位置。
Zoom	放大或縮小攝影機畫面,也可以調整變焦速度(Zoom Speed)。● 開啟 Sensor Zoom 功能來使用 Sensor 變焦。● Sensor 變焦上限(Sensor Zoom Limit)為 2 倍到 30 倍變焦。
Focus +-	● 自動對焦: 點擊以自動對焦。● 手動對焦: 點擊以手動對焦。按下+ - 按鈕來手動調整對焦。● 一鍵觸發對焦: 點擊以自動對焦一次。● Focus Near Limit: 設定最近對焦距離。.

預設位置 (Preset)

Camera Control Zoom Preset Accuracy Video Freeze while Preset Preset Speed 50 5 200 Preset Save Preset 0 Save Load Preset 0 0 Load Quick Call 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

項目說明
Save Preset	1. 使用水平垂直縮放控制將攝影機移到想要的位置。2. 在 Save Preset 欄位輸入想要的預設位置編號(0~255),並點擊 Save。
Load Preset	1. 在 Load Preset 欄位輸入想要移到的預設位置編號(0~255),並點擊 Load。2. 或點擊 Quick Call 區域中的預設位置編號(0~19)。
Preset Accuracy	開啟可提升攝影機移動到預設位置的準確度。
Video Freeze while Preset	開啟時,攝影機不會顯示移動至預設位置過程的畫面,僅顯示預設位置的畫面。
Preset Speed	調整移動至預設位置的速度。

AI 設定 (AI Setting)

偵測功能(Detection) 和追蹤功能 (Tracking) 無法同時開啟。

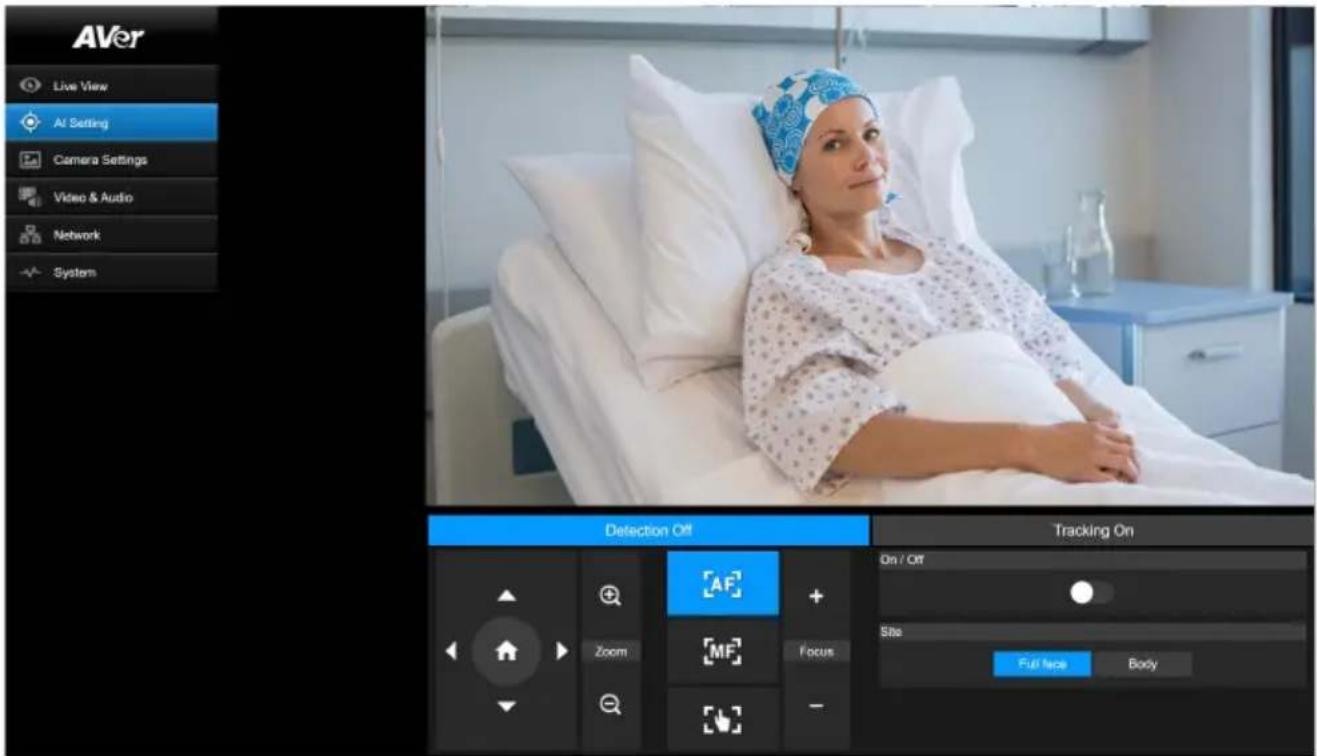

AVer Live View AI Setting Camera Settings Video & Audio Network System Detection Off Tracking On On / Off Site Full face Body

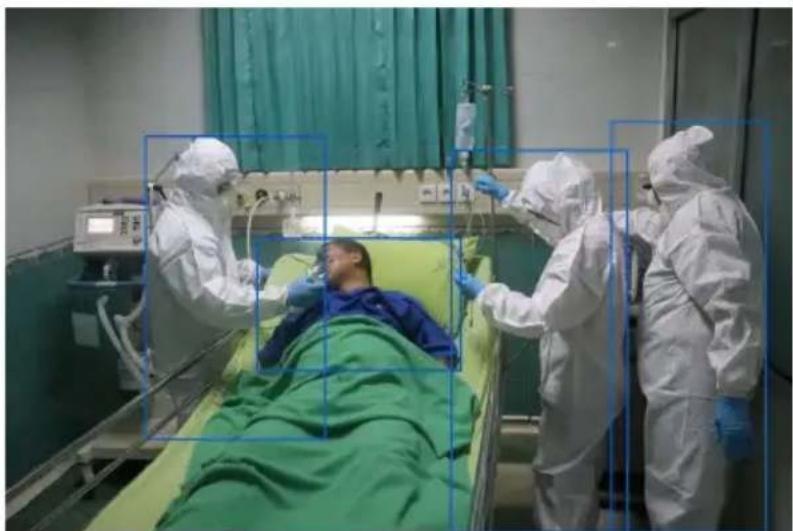

偵測 (Detection)

Detection On Tracking Off On / Off Site Full face Body

點擊 On/Off 開關來開啟身體偵測功能。

• 攝影機會將畫面中偵測到的身體以藍色 AI 邊界框顯示。
• 使用 API 向第三方軟體回報 AI 邊界框座標值。

臉部追蹤 (Tracking)

追蹤時，若手動調整水平垂直縮放控制，臉部追蹤功能則會關閉。

Detection Off Zoom AF MF Focus - Tracking On On / Off Preset Point Timeout to preset point Save 3 sec Tracking Site Eyes Full face Tracking Range Close Modern Wide

1. 使用水平垂直控制將攝影機移到想要的位置，然後按下儲存按鈕以儲存預設位置。無設定時，預設為初始位置 (Home)。
2. 從回到追蹤點時間的下拉選單中，選擇攝影機在無人入鏡時，回到預設位置的間隔時間。無設定時，預設為 3 秒。
3. 畫面中出現人臉時，滑動開/關以開啟臉部追蹤。

● 一人：攝影機會自動追蹤及特寫臉部。
- 多人：攝影機會框出偵測到的臉部，點擊方框來選擇要自動追蹤及特寫的臉部。

1. 調整追蹤模式和追蹤範圍。

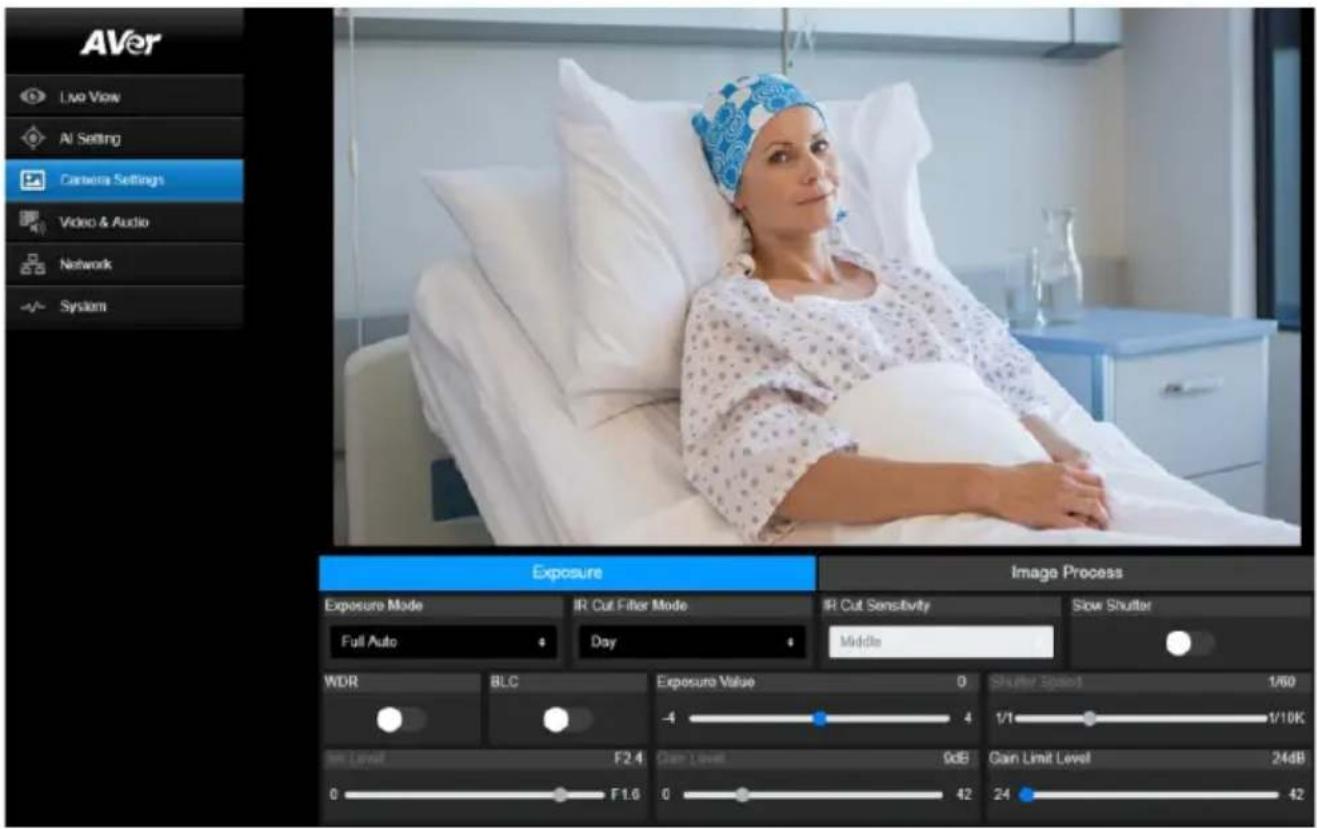

攝影機設定 (Camera Settings)

AVer Live View AI Setting Camera Settings Video & Audio Network System Exposure Image Process Exposure Mode IR Cut Filter Mode IR Cut Sensitivity Slow Shutter Full Auto Day Middle WDR BLC Exposure Value 0 Shutter Speed 1/60 -4 4 1/10K Gain Level F2.4 Gain Level 9dB Gain Limit Level 24dB 0 F1.6 0 42 24 42

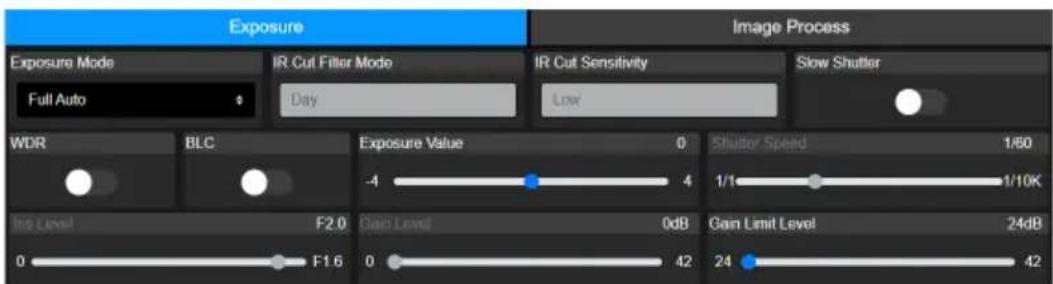

曝光 (Exposure)

Exposure Image Process Exposure Mode IR Cut Filter Mode IR Cut Sensitivity Slow Shutter Full Auto Day Low WDR BLC Exposure Value 0 Shutter Speed 1/60 -4 4 1/1 1/10K Ins Level F2.0 Gain Level 0dB Gain Limit Level 24dB 0 F1.6 0 42 24 42

項目	說明
Exposure Mode	選擇曝光模式。
WDR	開啟或關閉寬動態範圍 (WDR) 或背光補償 (BLC)。
BLC
Exposure Value	調整曝光、快門、光圈、增益值。
Shutter Speed
Iris Level
Gain Level
Gain Limit Level
IR Cut Filter Mode	選擇 Day、Night 模式以切換紅外線夜視功能,或選擇 Auto 模式
(僅限 MD330UI)	並設定 IR Cut Sensitivity。
Slow Shutter	開啟或關閉慢速快門。

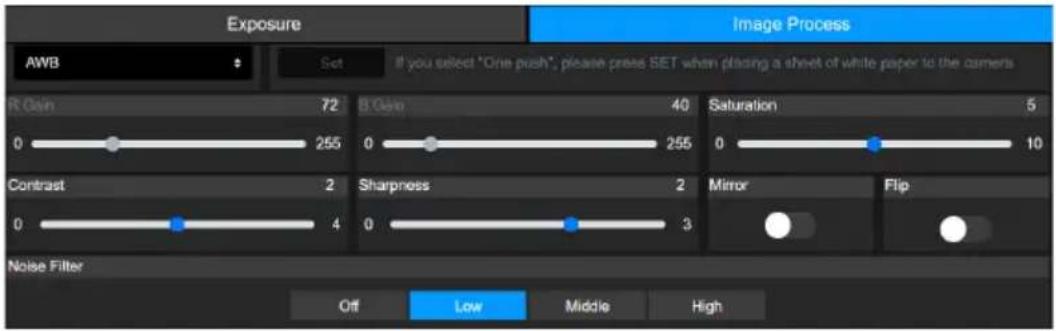

影像處理 (Image Process)

項目	說明
White Balance	● 選擇白平衡模式。若選擇 Manual,可進一步設定 R Gain 及 B Gain。● 選擇 One Push 時,請在攝影鏡頭前放置一張白紙,並按一下 Set 以進行白平衡調校。
Saturation	調整飽和度、對比度、銳利度。
Contrast
Sharpness
Mirror	開啟或關閉水平翻轉或垂直翻轉。
Flip
Noise Filter	選擇雜訊抑制程度。

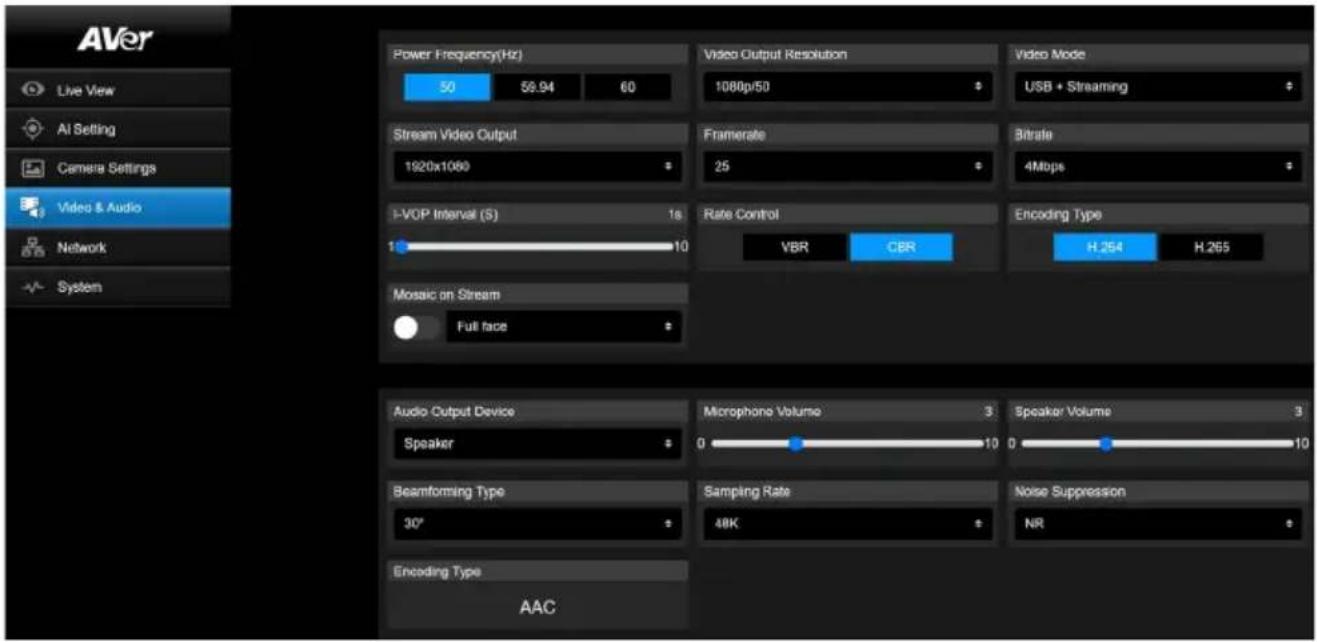

視訊與音訊 (Video & Audio)

AVer Live View AI Setting Camera Settings Video & Audio Network System Power Frequency(Hz) 50 59.94 60 Stream Video Output 1920x1080 I-VOP Interval (S) 16 1 10 Mosaic on Stream Full face Video Output Resolution 1080p/50 Framerate 25 Rate Control VBR CBR Video Mode USB + Streaming Bitrate 4Mbps Encoding Type H.264 H.265 Audio Output Device Speaker Microphone Volume 3 0 10 Speaker Volume 3 0 10 Beamforming Type 30° Sampling Rate 48K Noise Suppression NR Encoding Type AAC

視訊設定

項目	說明
Power Frequency (Hz)	請根據您所處的國家或區域選取 50Hz、59.94Hz 或 60Hz。
Video Out Resolution 選擇視訊輸出的解析度。	RTSP: 最高 4K/60fpsHDMI: 最高 4K 60Hz
Video Mode 選擇視訊模式。	● USB only: 使用 USB 進行即時影像串流。● Stream only: 使用 IP 網路進行即時影像串流。● USB + Streaming: 使用 USB 和 IP 網路進行即時影像串流。
Stream Video Output	選擇即時影像串流的解析度。
Framerate	選擇即時影像串流的幀率。
Bitrate	選擇位元率。
I-VOP Interval (S)	● 拖移滑杆來選擇 I-VOP 間隔在影像串流中出現的頻率。● 低頻率的 I-VOP 間隔的影像解析度會較高,但檔案也較大。
Rate Control	選擇 VBR 或 CBR。
Encoding Type	選擇 H.264 或 H.265。
Mosaic on Stream	開啟可將 RTSP 影像串流的臉部或身體打上馬賽克,以提升隱私。

音訊設定

項目	說明
Audio Output Device	選擇音訊來源。
Microphone Volume	拖移滑杆來調整麥克風音量。
Speaker Volume	拖移滑杆來調整揚聲器音量。
Beamforming Type	選擇集中收音角度。
Sampling Rate	為 IP 網路串流選擇 AAC 採樣率。
Noise Suppression	選擇降噪設定。建議先從 NR 設定開始,再依照您的使用情況選取其他選項。● 欲知效能測試結果,請參閱下表。
Encoding Type	AAC

降噪設定	使用情境	降噪效果*
OFF	安靜的室內環境	保留噪音
NR DSP	低噪音的室內環境	降低噪音
NR (recommended)	有嘈雜背景音的室內環境,例如電風扇。	噪音會被進一步降低
NR+BF	當需要限制特定收音範圍的角度時	√ 消除噪音× 可能會消除些微說話者的聲音
NR Strong	有嘈雜背景音的室內環境,例如交談聲。	√ 消除噪音× 會花費較長時間處理並消除噪音× 可能會消除些微說話者的聲音

*降噪效果受到多種因素影響，包含聲音與噪音比例、發言者人數、房間大小、聲源方向、麥克風品質、環境噪音等等。降噪效果受測於 AVer 實驗室控制環境內。

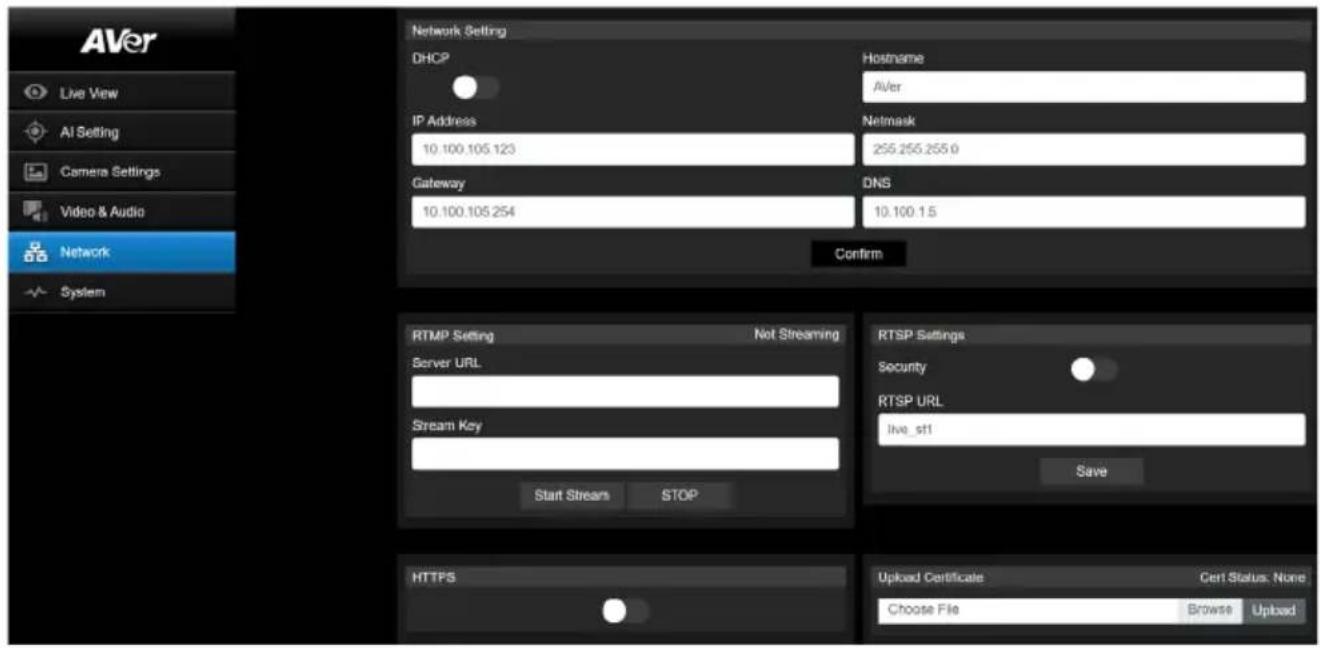

網路 (Network)

AVer Live View AI Setting Camera Settings Video & Audio Network System Network Setting DHCP IP Address 10.100.105 123 Gateway 10.100.105 254 Hostname Aver Netmask DNS 10.100.1.5 Confirm RTMP Setting Server URL Stream Key Start Stream STOP RTSP Settings Security RTSP URL live_st1 Save HTTPS Upload Certificate Choose File Cert Status: None Browse Upload

項目	說明
Hostname	預設的主機名稱為 AVer。您可變更主機名稱,此名稱會顯示在其他如 IP 路由器等裝置上。
DHCP	設定網路為 DHCP 或固定 IP。● DHCP:開啟 DHCP,再按一下 Confirm 以儲存設定。攝影機將自動配置 IP 設定。● Static IP:關閉 DHCP,輸入 IP Address、Netmask、Gateway 和 DNS,然後按一下 Confirm 以儲存設定。
RTMP Setting	將攝影機串流傳送到如 YouTube 等直播平台。1.輸入直播平台伺服器 URL 及串流密碼。請參考您使用的直播平台設定說明,以取得 RTMP 伺服器 URL 及串流密碼。2.點擊 Start Stream 以開始串流;點擊Stop 以停止串流。
RTSP Settings 啟用安全性開關	已授權的使用者可以看到您在特定應用程式上播放的攝影機串流,如 VLC、PotPlayer 或 Quick Time。● 當安全性開關 Security 關閉時:1. 在影音程式上輸入攝影機 RTSP URL。2. RTSP URL: rtsp://[camera IP address]/live_st1 如:rtsp://192.168.1.100/live_st1● 當安全型開 Security 關開啟時:1. 在影音程式上輸入攝影機 RTSP URL 和帳號/密碼。2. RTSP URL: rtsp://[username:password]@[camera IP address]/live_st1 如:rtsp://1:1@192.168.1.100/live_st13. 帳號/密碼:同攝影機網頁登入的帳號/密碼。
HTTPS	啟用 HTTPS 以在攝影機和瀏覽器建立安全連線。欲開啟 HTTPS 安全存取:1. 獲取以 base-64 編碼格式進行加解密的 SSL 憑證,並使用 PKCS#8 格式的未加密私鑰。2. 將所需憑證合併為 PEM 檔案。上傳至攝影機的 SSL 憑證必須為 PEM 檔案。3. 點擊 Browse 來選擇憑證檔案,並點擊 Upload 來上傳。4. 開啟 HTTPS。

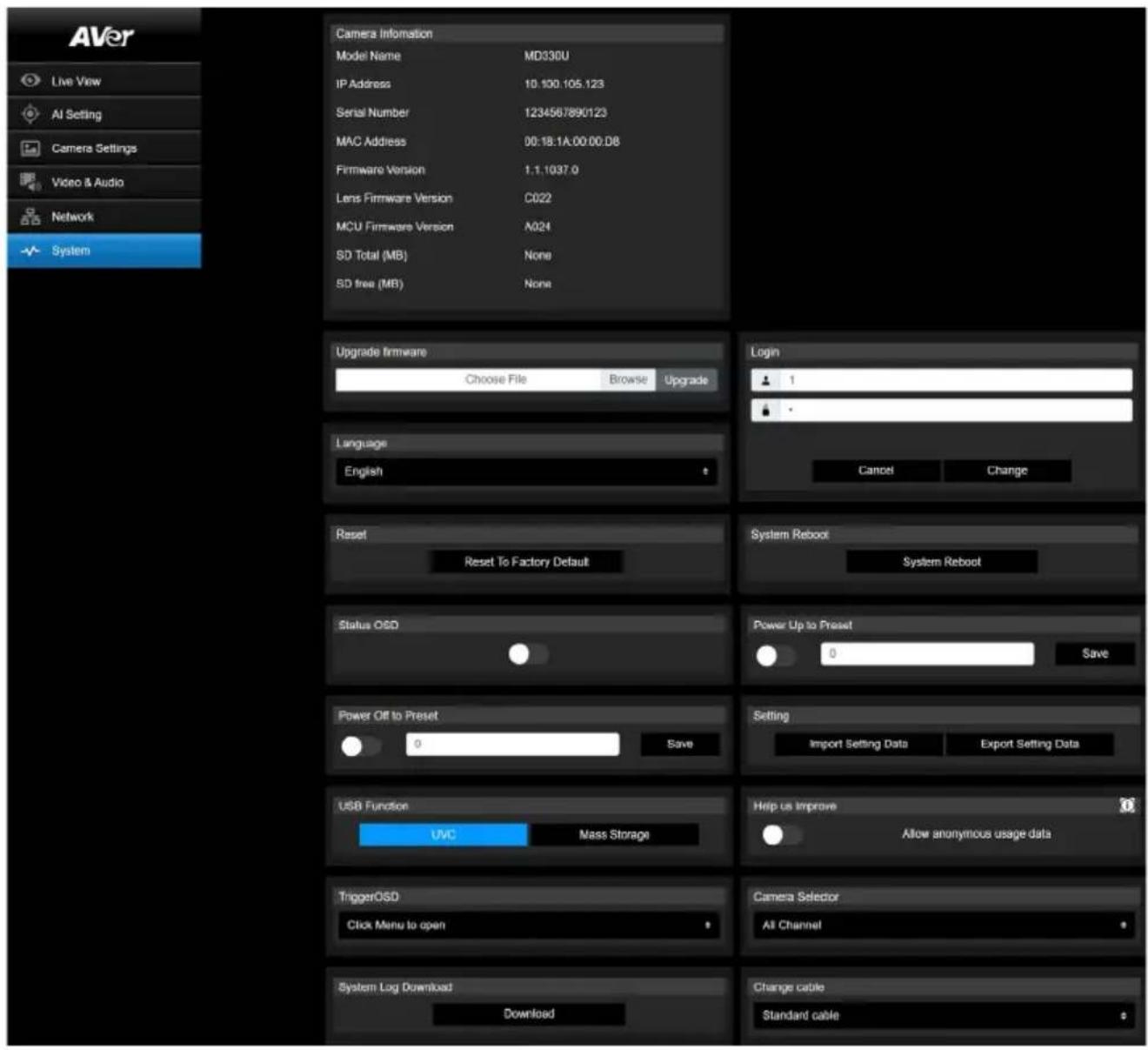

系統 (System)

Aver Live View AI Setting Camera Settings Video & Audio Network System Camera Information Model Name MD330U IP Address 10.100.105.123 Serial Number 1234567890123 MAC Address 00:18:1A.00:00.D8 Firmware Version 1.1.1037.0 Lens Firmware Version C022 MCU Firmware Version A024 SD Total (MB) None SD free (MB) None Upgrade firmware Choose File Browse Upgrade Language English Login 1 Cancel Change Reset Reset To Factory Default System Reboot System Reboot Status OSD Power Up to Preset 0 Save Power Off to Preset 0 Save Setting Import Setting Data Export Setting Data USB Function UMC Mass Storage Help us Improve Allow anonymous usage data TriggerOSD Click Menu to open Camera Selector All Channel System Log Download Download Change cable Standard cable

項目	說明
Camera Information	顯示攝影機資訊。
Upgrade Firmware	依照以下步驟更新韌體:從圓展官網下載最新韌體檔案。https://www.aver.com/download-center/在攝影機網頁程式上,進入系統>韌體更新。點擊Browse選取韌體檔案。點擊Upgrade開始更新韌體。韌體更新完成後,請重整瀏覽器。[註]更新韌體時,請讓攝影機保持連接電源。更新期間,網路連線將會中斷,且更新後攝影機將自動重新啟動。
Login	預設帳號/密碼為admin/admin。欲更改帳號/密碼,輸入新的帳號/密碼後點擊 Change來修改。
Language	修改網頁程式系統語言。
Reset	恢復攝影機設定至出場預設值。
System Reboot	重新啟動攝影機。
Status OSD	開啟在HDMI輸出螢幕上顯示調整預設位置時的狀態,如:正在儲存預設位置、載入預設位置和刪除預設位置。
Power Up to Preset	當功能開啟時,攝影機會在開機後轉動至選定的預設位置。● 點擊開關以開啟功能 >輸入預設位置編號 > 點擊Save。● 請在開啟功能前設定好預設位置。
Power Off to Preset	當功能開啟時,攝影機會在關機後轉動至選定的預設位置。● 點擊開關以開啟功能 >輸入預設位置編號 > 點擊Save。● 請在開啟功能前設定好預設位置。
Setting	匯入或匯出攝影機設定。
USB Function	選取UVC或Mass Storage。● UVC:使用USB連線傳送攝影機串流。● Mass Storage:使用USB連線存取已插入的microSD卡。1. 使用隨附的USB 3.0 Type-B轉Type-A連接線。2. 請確認microSD卡已安裝到插槽中。3. 在網頁程式中,進入 System>USB Function>選擇Mass Storage。
Help Us Improve	同意或拒絕提供匿名使用數據。
Trigger OSD	選取使用遙控器開啟 OSD 選單的方式。
Camera Selector	設定攝影機號碼,這個號碼會對應遙控器的攝影機選擇鍵。選取All Channel時,不需按下遙控器的攝影機選擇鍵即可操作攝影機。
System Log Download	按一下以下載系統紀錄檔。
Change Cable 選取要安裝的鏡頭線。系統提示您是否要重新啟動時,即可中斷電源並更換鏡頭線。

AVerCamera Setting Tool

AVerCamera Setting Tool 是一款協助您操控 AVer PTZ 攝影機的軟體。使用第三方軟體輸出視訊畫面時，您無需遙控器即可調整影像、音訊和視訊設定，AVerCamera Setting Tool 也支援 USB 連接攝影機。

● 請到 Aver 官網下載 AVerCamera Setting Tool :
(https://www.aver.com/Downloads/search?q=AVer%20Camera%20Setting%20Too).
- 如需設定的詳細資訊，請參閱 CaptureShare 軟體使用手冊中的 章節。

規格

攝影機
影像感測器 1/2.8" Exmor CMOS
有效畫素 800 萬畫素
輸出解析度	4K/30 (僅 IP/UVC), 1080p/60, 1080p/59.94, 1080p/50, 1080p/30, 1080p/29.97, 1080p/25, 720p/60, 720p/59.94, 720p/50, 720p/30
最小照度 0.7 lux (IRE50, F1.6, 30fps)
信噪比 ≥ 50dB
增益 自動 / 手動
快門速度 1/1 to 1/10,000 秒
曝光控制	自動,手動,AE 先決 (快門、光圈), BLC, WDR
白平衡 自動 / 手動
光學變焦 30X
視野角度	DFOV: 75.5° (廣角) 到 3.1° (望遠)HFOV: 68.0° (廣角) 到 2.7° (望遠)VFOV: 41.7° (廣角) 到 1.5° (望遠)
焦距	f = 4.3 mm (廣角) 到 129 mm (望遠)
光圈 (Iris)	F = 1.6 (廣角) 到 4.7 (望遠)
最小工作距離	廣角端: 0.01 m, 望遠端: 1.2 m
水平/垂直移動角度	水平: ±170°, 垂直: +90° / -35°
水平/垂直移動速度 (手動)	水平: 0.1° 到 100°/秒, 垂直: 0.1° 到 100°/秒
預設速度	水平: 200°/秒, 垂直: 200°/秒
預設位置 10 (IR), 256 (RS-232 / IP)
攝影機控制 - 協議	VISCA (RS-232 / IP), PELCO-D & PELCO-P (RS-232), CGI (IP)
影像處理	降噪 (2D / 3D), 翻轉, 鏡像
電源頻率 50Hz / 59.94Hz / 60Hz
揚聲器
內建揚聲器	有
SPL	77 dB SPL (1W; 1m)
最大輸出	0.5 米達 90 dB SPL
麥克風
內建麥克風	2 (全向式)
AI 降躁	有
收音範圍 5 米
靈敏度	-33 dBFS
頻率響應	20 Hz 到 20,000 Hz
最大 SPL	0.5 米達 133 dB SPL
介面
視訊輸出 HDMI, IP, USB
音訊輸出 HDMI, IP, USB
microSD 卡插槽	最大. 32GB / SDXC
一般規格
電源需求	100-240V AC~ to 12V DC === 3.34A* 隨附的電源變壓器 (GSM40A12) 屬 Class I 分類,由 MEAN WELL Enterprises Co., Ltd. 公司製造。** 電源變壓器為機構設備的一部分。
電源輸入	12V DC === 3A
耗電量 36W
尺寸 (W x H x D)	168 x 205 x 126 mm
淨重 1.95 公斤
應用場景 室內
提示燈 無
安全鎖	Kensington 安全鎖
遙控器 紅外線
作業環境條件	溫度: 0°C 到 +35°C; 濕度: 20% 到 80%大氣壓力: 700 ~ 1060hpa
儲存及運輸環境條件	溫度: -20°C 到 +60°C; 濕度: 20% 到 95%大氣壓力: 500 ~ 1060hpa
IP 串流
解析度 4K, 30fps
網路視訊壓縮格式 H.264, H.265
最大張數 4K, 30fps
網路介面 10 / 100 / 1000 Base-T
多串流支援	2 (RTSP / Web), 4K 30fps (最大)
網路協議	IPv4, TCP, UDP, ARP, ICMP, IGMP, HTTP, DHCP, RTP / RTCP, RTSP, RTMP, VISCA over IP
錄影
循環錄影剩餘容量閾值	視訊串流: 720p, 1080p, 4K32Mbps: 1.3GB16Mbps: 700MB其他: 500MB
USB
接頭 USB 3.0
視訊格式 MJPEG, YUY2
音訊格式 PCM
USB 視訊類別 (UVC)	視訊: UVC1.1音訊: UAC1.0
軟體工具
IP 搜尋及設定工具	支援 Windows® 7 或以上版本

規格如有變更，恕不另行通知。

故障排除

什麼是醫療等級 (Medical grade)?

MD330U系列攝影機已通過IEC 60601-1-2 認證。該認證確保MD330U系列攝影機可有效限制電磁能量的生成、傳播和接收，以此最小化不良效應如電磁干擾 (EMI)，或其他對於操作設備的物理損害風險。

可以倒掛安裝攝影機嗎？

是的，請捲起鏡頭線來縮短長度，並使用電線束線帶捆綁，再根據需求調整鏡像和翻轉功能。

鏡頭線的長度？

鏡頭線長度為180公分。

我可以使用USB延長線來延長鏡頭線嗎？

很抱歉，使用USB延長線可能會損壞攝影機。請聯絡AVer購買選購配件。

我可以在攝影機上噴酒精消毒嗎？

很抱歉，在攝影機上噴酒精可能會損壞攝影機。請參考<如何清潔和消毒>章節來清潔您的攝影機。

如何開啟 OSD 選單？

1. 請確保已使用 HDMI 連接線連接您的攝影機和顯示器。
2. 在遙控器上長按 Menu 鍵 3 秒，來開啟 OSD 選單。
3. 攝影機上的 LED 顯示燈會顯示紫色燈恆亮，代表 OSD 選單已開啟。

攝影機突然無法接收我的聲音，LED顯示燈也一直閃爍橘燈怎麼辦？

• 橘燈閃爍代表麥克風已靜音。
• 更新韌體版本至1.1.1030.0或更高版本，以避免視訊會議軟體在認定攝影機接收過高音量時自動靜音，如：Microsoft Teams 或 Google Meet。

如何更新韌體版本或回復至舊版？

- 更新韌體：

韌體版本 1.1.1017.0 或更高版本可直接更新至最新版本。

韌體版本 1.1.1016.0 或之前版本，需先更新到韌體版本1.1.1017.0 再更新到最新版本。

- 回復至舊版韌體：

您可以回復到最舊的韌體版本為1.1.1017.0。

攝影機畫面沒有顯示在輸出螢幕上。

1. 請依照本手冊說明，重新檢查所有連接線接頭。
2. 確認顯示輸出裝置的設定值。

輸出螢幕上的影像出現失真或影像模糊不清。

1. 必要時，請將所有設定回復為原廠設定值。請按遙控器 Menu 鍵 > 系統 (System) > 預設 (Factory Default) > 開 (On)。
2. 調整明亮度與對比值，以將影像失真的情況降到最低。
3. 若發現影像模糊或失焦，請進入攝影機網頁程式，在攝影機控制 (Camera Control) 面板上，按下自動對焦 (Auto Focus) 按鍵。

來自揚聲器的聲音帶有噪音

1. 將攝影機與其他電氣設備保持至少一米的距離。
2. 將所有攝影機設定重置為出廠預設值。在遙控器上，按下 Menu > System > Factory Default > On。
3. 調整揚聲器音量並啟用降噪功能。在攝影機的 Web 設定頁面，進入視訊和音訊 >Audio Setting。
4. 若問題仍持續發生，請聯繫授權經銷商或購買點。

按下攝影鏡頭上的截圖按紐後；或是按下遙控器上的截圖按鍵後，microSD 卡上找不到截取的圖片

1. 使用攝影鏡頭上的截圖按紐時，長按截圖按鈕 1 秒即可截圖，短按截圖按鈕則可調整對焦。
2. 仔細檢查 microSD 卡是否正確插入插槽。
3. 請確認 microSD 卡的規格和容量，請參閱 <相容的 microSD 卡>章節。
4. 若問題仍持續發生，請聯繫授權經銷商或購買點。
5. 您可透過電腦直接開啟 microSD 卡資料夾：
   a. 使用隨附的 USB 3.0 Type-B 轉 Type-A 連接線將攝影機連接至電腦。
   b. 在攝影機網頁程式上，進入系統 > USB Function，然後選擇 Mass Storage。
   c. 現在您可以透過電腦進入 microSD 卡資料夾了。

VISCA RS-232 指令表

Command Set	Command	Command Packet	Comments
IF_Clear	Broadcast	88 01 00 01 FF	I/F Clear (Clear Visca connection & command buffer queue)
CommandCancel	--	8x 2p FF	p: Socket No. (=1or2)
CAM_Power	On	8x 01 04 00 02 FF	Power OFF to Standby modePower ON supported in Standby mode only
	Off 8x 01 04 00 03 FF
CAM_Zoom	Stop	8x 01 04 07 00 FF	Zoom Control
	Tele(Standard)	8x 01 04 07 02 FF
	Wide(Standard)	8x 01 04 07 03 FF
	Tele(Variable)	8x 01 04 07 2p FF	p=0 (Low) to 7 (High)
	Wide(Variable)	8x 01 04 07 3p FF
	Direct	8x 01 04 47 0p 0q 0r0s FF	pqrs: Zoom Position, MD330U(I):0x0140~0x54C0
CAM_DZoom	On	8x 01 04 06 02 FF	Digital (Sensor) zoom ON/OFF
	Off	8x 01 04 06 03 FF
CAM_Focus	Stop	8x 01 04 08 00 FF	Focus ControlEach 'Far/Near' needs a 'stop'
	Far (Standard)	8x 01 04 08 02 FF
	Near (Standard)	8x 01 04 08 03 FF
	Far (Variable)	8x 01 04 08 2p FF	p=0 (Low) to 7 (High)
	Near (Variable)	8x 01 04 08 3p FF
	Auto Focus	8x 01 04 38 02 FF	AF ON/OFF
	Manual Focus	8x 01 04 38 03 FF
	Auto/Manual	8x 01 04 38 10 FF
	One Push	8x 01 04 18 01 FF
	Direct	8x 01 04 48 0p 0q 0r0s FF	pqrs: Focus Position,MD330U(I): 0x0000(wide) ~ 0x4000(tele)
	Near Limit 8x 01 04 28 0p 0q 0r0s FF		pqrs: Focus Near Limit Position0001: 0.01m0002: 1m0003: 1.5m0004: 2m0005: 3m0006: 6m0007: 10m
CAM_AFMode	Normal AF	8x 01 04 57 00 FF	Continuous AF ON
	Zoom Trigger AF	8x 01 04 57 02 FF Continuous AF OFF, only trigger AF after PTZ done
CAM_WB	Auto	8x 01 04 35 00 FF	Normal Auto
	ATW	8x 01 04 35 04 FF
	Indoor	8x 01 04 35 01 FF
	Outdoor	8x 01 04 35 02 FF
	One Push WB	8x 01 04 35 03 FF	One Push WB mode
	Manual	8x 01 04 35 05 FF	Manual Control mode
	One Push Trigger	8x 01 04 10 05 FF	One Push WB Trigger
CAM_RGain	Reset	8x 01 04 03 00 FF	Return to 80 (128) value
	Up	8x 01 04 03 02 FF	Manual Control of R Gain
	Down	8x 01 04 03 03 FF
	Direct 8x 01 04 43	00 00 0p0q FF	pq: R Gain 00(0) to FF(255)
CAM_BGain	Reset	8x 01 04 04 00 FF	Return to 80 (128) value
	Up	8x 01 04 04 02 FF	Manual Control of B Gain
	Down	8x 01 04 04 03 FF
	Direct 8x 01 04 44	00 00 0p0q FF	pq: B Gain 00(0) to FF(255)
CAM_AE	Full Auto	8x 01 04 39 00 FF	Automatic Exposure mode
	Manual	8x 01 04 39 03 FF	Manual Control mode
	Shutter Priority	8x 01 04 39 0A FF	Shutter Priority Automatic Exposure mode
	Iris Priority	8x 01 04 39 0B FF	Iris Priority Automatic Exposure mode
CAM_SlowShutter	Auto	8x 01 04 5A 02 FF	Auto Slow Shutter ON/OFF
	Manual	8x 01 04 5A 03 FF
CAM_Shutter	Reset	8x 01 04 0A 00 FF	Shutter Setting
	Up	8x 01 04 0A 02 FF
	Down	8x 01 04 0A 03 FF
	Direct 8x 01 04 4A	00 00 0p0q FF	pq: Shutter Position
CAM_Iris	Reset	8x 01 04 0B 00 FF	Iris Setting
	Up	8x 01 04 0B 02 FF
	Down	8x 01 04 0B 03 FF
	Direct 8x 01 04 4B	00 00 0p0q FF	pq: Iris Position
CAM_Gain	Reset	8x 01 04 0C 00 FF	Gain Setting
	Up	8x 01 04 0C 02 FF
	Down	8x 01 04 0C 03 FF
	Direct 8x 01 04 4C	00 00 0p0q FF	pq: Gain Position
	AE Gain Limit	8x 01 04 2C 0p FF	p: Gain Position (8 to E: 24db~42db)
CAM_ExpComp	Reset	8x 01 04 0E 00 FF	Exposure Comp Amount Setting
	Up	8x 01 04 0E 02 FF
	Down	8x 01 04 0E 03 FF
	Direct	8x 01 04 4E 00 00 0p0q FF	pq: ExpComp Position
CAM_Backlight	On	8x 01 04 33 02 FF	Back Light Compensation ON/OFF
	Off	8x 01 04 33 03 FF
CAM_LR_Reverse	On	8x 01 04 61 02 FF	Mirror Image ON/OFF
	Off	8x 01 04 61 03 FF
CAM_Flip	On	8x 01 04 66 02 FF	Flip ON/OFF
	Off	8x 01 04 66 03 FF
CAM_Preset	Reset	8x 01 04 3F 00 pp FF	Preset Cancel. pp: Preset Number 0x00~0xFF
	Set	8x 01 04 3F 01 pp FF	Preset Save.
	Recall	8x 01 04 3F 02 pp FF	Preset Load.
CAM_Menu	On	8x 01 06 06 02 FF	Menu Display ON/OFF
	Off	8x 01 06 06 03 FF
	On/Off	8x 01 06 06 10 FF
CAM_MenuEnter	--	8x 01 7E 01 02 00 01 FF	Enter Submenu
CAM_NR	--	8x 01 04 53 0p FF	p: Image NR Setting (0:OFF, Level1 to 3)
CAM_WDR	On	8x 01 04 3D 02 FF	Wdr ON/OFF
	Off	8x 01 04 3D 03 FF
CAM_ICR	On	8x 01 04 01 02 FF	Infrared Mode ON (Night)
	Off	8x 01 04 01 03 FF	Infrared Mode OFF (Day)
CAM_AutoICR	On	8x 01 04 51 02 FF	Auto Infrared mode ON/OFF
	Off	8x 01 04 51 03 FF
	Threshold	8x 01 04 21 00 00 0p 0q FF	pq: ICR OFF(Day)->ON(Night) threshold level00: Low; 01: Middle; 02: High
CAM_IDWrite	--	8x 01 04 22 0p 0q 0r 0s FF	pqrs: Camera ID (=0000 to FFFF)
Video Format Change	-- 8x 01 7E 01 1E 0p 0q FF		pq
			0x02: 1920x1080P/60
			0x03: 1920x1080P/59.94
			0x04: 1920x1080P/30
			0x05: 1920x1080P/29.97
			0x0B: 1280x720p/60
			0x0C: 1280x720p/59.94
			0x0D: 1920x1080p/50
			0x18: 1920x1080p/25
			0x26: 1280x720p/50
			0x27: 1280x720p/30
IR_Receive	On	8x 01 06 08 02 FF	Infrared remote commander reception ON
Pan-tilt Drive	Up	8x 01 06 01 VV WW 03 01 FF	VV: Pan speed setting 0x01 (low speed) to 0x18(high speed)WW: Tilt speed setting 0x01 (low speed) to 0x18(high speed)YYYY: Pan Position 7FFF(170°) to 8000(-170°)(Normalized, CENTER 0000)ZZZZ: Tilt Position 7FFF(90°) to 8000(-35°)(Image Flip: OFF) (Normalized, CENTER 0000)
	Down 8x 01 06 01 VV WW 03 02 FF
	Left	8x 01 06 01 VV WW 01 03 FF
	Right 8x 01 06 01 VV WW 02 03 FF
	UpLeft	8x 01 06 01 VV WW 01 01 FF
	UpRight 8x 01 06 01 VV WW 02 01 FF
	DownLeft	8x 01 06 01 VV WW 01 02 FF
	DownRight 8x 01 06 01 VV WW 02 02 FF
	Stop	8x 01 06 01 VV WW 03 03 FF
	AbsolutePosition	8x 01 06 02 VV WW 0Y 0Y 0Y 0Y 0Z 0Z 0Z 0Z FF
	RelativePosition	8x 01 06 03 VV WW 0Y 0Y 0Y 0Y 0Z 0Z 0Z 0Z FF
	Home	8x 01 06 04 FF
	Reset	8x 01 06 05 FF
Freeze	Freeze On	8x 01 04 62 02 FF	Freeze On Immediately
	Freeze Off	8x 01 04 62 03 FF	Freeze Off Immediately
	Preset Freeze On	8x 01 04 62 22 FF	Freeze On When Running Preset
	Preset Freeze Off	8x 01 04 62 23 FF Freeze Off When Running Preset
RTMP	On	8x 01 04 A2 02 FF	RTMP ON/OFF
	Off	8x 01 04 A2 03 FF
Video mode	USB+Stream	8x 01 04 A3 00 FF	Video mode setting
	USB only	8x 01 04 A3 01 FF
	Streaming only	8x 01 04 A3 03 FF
Reboot	On	8x 01 04 A4 FF	System reboot
P/T_Spd_Relative_Zoom_Ratio	On	8x 01 04 A6 02 FF	P/T Speed Relative Zoom Ratio ON/OFF
	Off	8x 01 04 A6 03 FF
Factory Reset	System Factory Reset	8x 01 04 3F 03 00 FF
Preset Speed Set Preset Speed		8x 01 06 20 0p FF	p=1 (Low) to 6 (High)
Facial Tracking	On	8x 01 04 7D 02 FF	AI Facial Tracking ON/OFF
	Off	8x 01 04 7D 03 FF
Inquiry Command	Inquiry Packet	Reply Packet	Comments
CAM_PowerInq	8x 09 04 00 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_ZoomPosInq	8x 09 04 47 FF	y0 50 0p 0q 0r 0s FF	pqrs: Zoom Position
CAM_DZoomModelInq 8x 09 04 06 FF		y0 50 02 FF	D-Zoom On
		y0 50 03 FF	D-Zoom Off
CAM_FocusModelInq 8x 09 04 38 FF		y0 50 02 FF	Auto Focus
		y0 50 03 FF	Manual Focus
CAM_FocusPosInq	8x 09 04 48 FF	y0 50 0p 0q 0r 0s FF	pqrs: Focus Position
CAM_FocusNearLimitInq	8x 09 04 28 FF	y0 50 0p 0q 0r 0s FF	pqrs: Focus Near Limit Position
CAM_AFModelInq 8x 09 04 57 FF		y0 50 00 FF	Continuous AF ON
		y0 50 02 FF	Continuous AF OFF, only trigger AF after PTZ done
CAM_WBModelInq 8x 09 04 35 FF		y0 55 00 FF	Auto
		y0 55 04 FF	ATW
		y0 55 01 FF	Indoor
		y0 55 02 FF	Outdoor
		y0 55 03 FF	One Push WB
		y0 55 05 FF	Manual
CAM_RGainInq	8x 09 04 43 FF	y0 50 00 00 0p 0q FF	pq: R Gain
CAM_BGainInq	8x 09 04 44 FF	y0 50 00 00 0p 0q FF	pq: B Gain
CAM_AEmodelInq	8x 09 04 39 FF	y0 50 00 FF	Full Auto
		y0 50 03 FF	Manual
		y0 50 0A FF	Shutter Priority
		y0 50 0B FF	Iris Priority
CAM_SlowShutterModelInq 8x 09 04 5A FF		y0 50 02 FF	Auto
		y0 50 03 FF	Manual
CAM_ShutterPosInq	8x 09 04 4A FF	y0 50 00 00 0p 0q FF	pq: Shutter Position
CAM_IrisPosInq	8x 09 04 4B FF	y0 50 00 00 0p 0q FF	pq: Iris Position
CAM_GainPosInq	8x 09 04 4C FF	y0 50 00 00 0p 0q FF	pq: Gain Position
CAM_GainLimitInq	8x 09 04 2C FF	y0 50 0q FF	p: Gain Limit
CAM_ExpCompPosInq	8x 09 04 4E FF	y0 50 00 00 0p 0q FF	pq: ExpComp Position
CAM_BacklightModelInq	8x 09 04 33 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_LR_Reverse_Inq	8x 09 04 61 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_Flip_Inq	8x 09 04 66 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_NRInq	8x 09 04 53 FF	y0 50 0p FF	p: NR Level
CAM_WDRInq	8x 09 04 3D FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_ICRModelInq	8x 09 04 01 FF	y0 50 02 FFy0 50 03 FF	On (Night)Off (Day)
CAM_AutoICRModelInq	8x 09 04 51 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_AutoICRThresholdInq	8x 09 04 21 FF	y0 50 00 00 0p 0q FF	pq: ICR OFF(Day)->ON(Night) threshold level00: Low; 01: Middle; 02: High
CAM_IDInq	8x 09 04 22 FF	y0 50 0p 0q 0r 0s FF	pqrs: Camera ID
CAM_VersionInq	8x 09 00 02 FF	y0 50 ab cdmn pq rs tu vw FF	abcd: Vendor Code, AVer: 2574 mnpq: Model Code, MD330U(I): 0559rstu: Firmware version (ex: 4025 for 1.1.4025.0)vw: Socket Number (=02)
CAM_MenuModelInq 8x 09 06 06 FF		y0 50 02 FF	On
		y0 50 03 FF	Off
Video Format Inq 8x 09 06 23 FF		y0 50 02 FF	1920x1080P/60
		y0 50 03 FF	1920x1080P/59.94
		y0 50 04 FF	1920x1080P/30
		y0 50 05 FF	1920x1080P/29.97
		y0 50 0B FF	1280x720p/60
		y0 50 0C FF	1280x720p/59.94
		y0 50 0D FF	1920x1080p/50
		y0 50 18 FF	1920x1080p/25
		y0 50 26 FF	1280x720p/50
		y0 50 27 FF	1280x720p/30
IR_Receive 8x 09 06 08 FF		y0 50 02 FF	On
		y0 50 03 FF	Off
Pan-tiltPosInq	8x 09 06 12 FF	y0 50 0Y 0Y 0Y 0Y 0Z 0Z 0Z 0Z FF	YYYY: Pan Position 7FFF(170°) to 8000(-170°)(Normalized, CENTER 0000)ZZZZ: Tilt Position 7FFF(90°) to 8000(-35°)(Image Flip: OFF) (Normalized, CENTER 0000)
CAM_Preset_Inq	8x 09 04 3F FF	y0 50 pp FF	Return the last preset number which has been operated pp:01-FF
Pan-tiltMaxSpeedInq	8x 09 06 11 FF	y0 50 ww zz FF	ww = Pan Max Speed zz = Tilt Max Speed
Freeze_Mode_Inq	8x 09 04 62 01 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
Preset_Freeze_Inq	8x 09 04 62 02 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
RTMP_Inq	8x 09 04 A2 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
Video_mode_Inq	8x 09 04 A3 FF	y0 50 00 FF	USB+Stream
		y0 50 01 FF	USB only
		y0 50 03 FF	Streaming only
P/T_Spd_Relative_Zoom_Ratio_Inq	8x 09 04 A6 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
Preset_Speed_Inq	8x 09 06 20 FF	y0 50 0p FF	p=1 (Low) to 6 (High)
Firmware version	8x 09 36 69 04 FF	y0 50 0p 0q 0r 0s 0t0u 0v 0w FF	fw_ver: p.q.rstu.vw
Facial Tracking Inq	8x 09 04 7D FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_Hdmi_Port Inq	8x 09 7E 04 79 00FF	y0 50 00 00 00 0000 00 00 00 00 0p0q 0r 0s FF	pqrs: Source physical address (See HDMI VSDB)p:data[A], q:data[B], r:data[C], s:data[D]

VISCA over IP 設定

PORT

Internet protocol IPv4
Transport protocol	UDP
Port address 52381

FORMAT

	byte 0	byte 1	byte 2	byte 3	byte 4	byte 5	byte 6	byte 7	byte 8 ~~~ byte 23
func	Payload type		Payload Length		Sequence number				Payload (1 to 16 bytes)
data	Value1	Value2	1~16(0x0001~0 x0010)		0x00000000 ~ 0xFFFFFFFF				VISCA Packet (see page VISCA)

Payload type
