MANUALE UTENTE MD330UI AVer

- Apagado del dispositivo

Telecamera PTZ della serie MD330U

— Manuale dell'utente —

Come pulire e disinfettare

AttenzioneRischio di lesionipersonali	Non utilizzare agenti di pulizia contenenti fenolo, poiché il fenolo può causare ustioni cutanee se non risciacquato accuratamente e non contiene sufficienti proprietà detergenti o disinfettanti.
Cautela	1. La fotocamera è progettata per una facile pulizia e disinfezione.2. Prima di pulire la fotocamera, scollegarla dalla fonte di alimentazione.3. Le procedure di pulizia dovrebbero essere eseguite solo dal personale che conosce bene il funzionamento della fotocamera.4. Non spruzzare liquidi per la pulizia, in particolare acqua, in qualsiasi apparecchiatura elettrica interna o parti della fotocamera per evitare possibili cortocircuiti, corrosione, malfunzionamenti e rischi di scossa elettrica per gli utenti o il personale di servizio.5. Gli agenti di pulizia corrosivi possono causare decolorazione o danneggiare la fotocamera. Prima di utilizzare qualsiasi agente di pulizia, testarlo in un'area poco visibile.
Quando	Pulire la fotocamera prima e dopo l'uso.
Passaggi	1. Scollegare la fotocamera dalla fonte di alimentazione.2. Il personale di pulizia deve indossare i guanti per la pulizia.3. Prima di utilizzare l'alcol per la pulizia, assicurarsi che non sia scaduto.4. Utilizzare un panno per la pulizia inumidito con alcol per la pulizia (75%).5. Pulire qualsiasi superficie che potrebbe entrare in contatto con la fotocamera.6. Dopo aver pulito il dispositivo, evitare il contatto con le mani nude.
Frequenza	Non è richiesta una pulizia regolare. Pulire prima e dopo l'uso.

Precauzioni per l'uso

AVer non si assume alcuna responsabilità in merito a incidenti o danni durante l'installazione qualora gli utenti non si attengano alle procedure descritte nel presente manuale..

La telecamera PTZ della serie AVer MD330U(I) è una telecamera medica ad alta definizione progettata per medici e operatori sanitari e adatta per l'uso in una sala esami ospedaliera, monitoraggio dei pazienti e ambienti medici simili. Questo dispositivo senza contatto può essere utilizzato da medici e operatori sanitari senza contatto fisico con i pazienti, per documentare e aggiornare le lesioni dei pazienti mediante la cattura di istantanee o la registrazione di video.

Al personale addetto all'installazione e all'operazione,

Le informazioni necessarie, incluse le parti hardware del dispositivo, le operazioni e gli avvisi importanti, sono state scritte e illustrate in questo manuale. Eccetto le informazioni contenute in questo manuale, non sono richieste abilità speciali, formazione o conoscenze per gli operatori. Leggere attentamente il manuale utente e utilizzare il dispositivo in modo corretto e sicuro. Per problemi comuni, fare riferimento al capitolo . Per ulteriore assistenza, contattare il supporto tecnico di AVer.

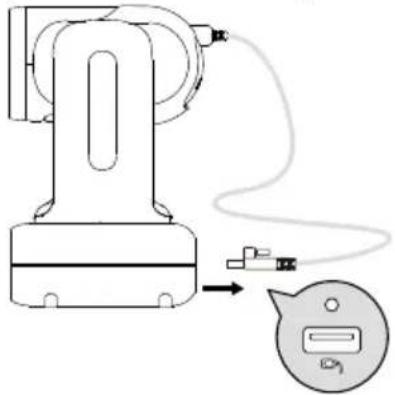

- Trasporto

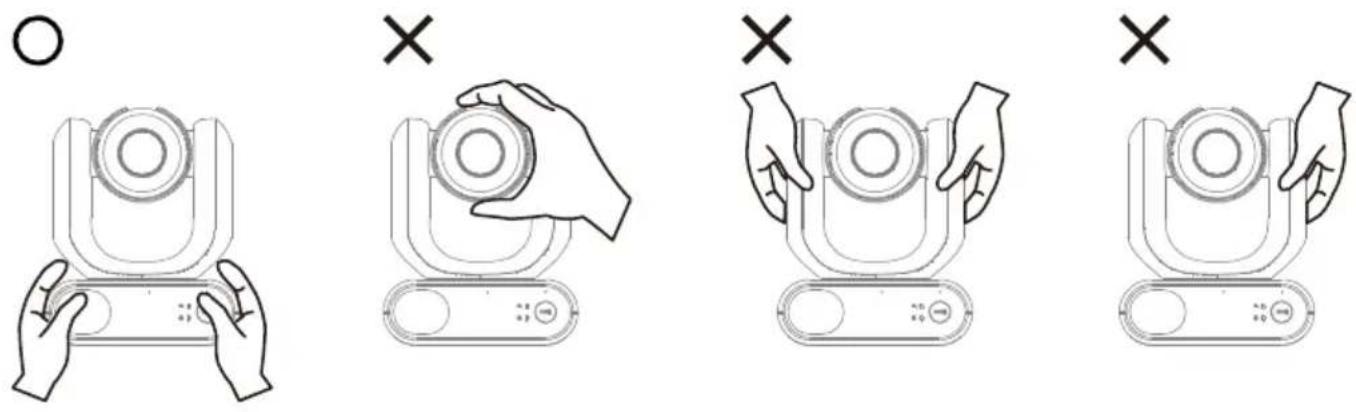

• Tenere la parte inferiore del dispositivo con entrambe le mani. Non afferrare la lente o il supporto della lente.
• Durante il trasporto, scollegare il cavo dell'obiettivo dalla porta del cavo dell'obiettivo nella parte inferiore del dispositivo e imballare il dispositivo nella sua scatola originale.

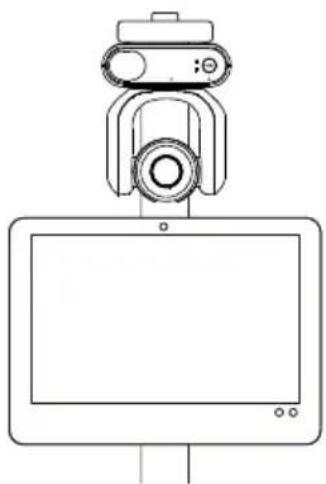

- Condizioni operative

Questo dispositivo è destinato solo per l'uso in interni. Non installare o utilizzare il dispositivo nelle seguenti condizioni per evitare malfunzionamenti o danni.

- Non esporre alla luce solare diretta.

- Non esporre alla pioggia o all'acqua.

- Non esporre a temperature estreme. Temperature di funzionamento consigliate: da 0°C a +35°C; umidità: da 20% a 80%.

- Non installare il dispositivo di lato su una parete.

- In mare, in aree costiere o in luoghi dove vengono emessi gas corrosivi.

- Luoghi soggetti a forti vibrazioni, come in veicoli o su carrelli che viaggiano su superfici irregolari. L'obiettivo potrebbe staccarsi sotto forti vibrazioni.

- Al fine di garantire che l'unità garantisca stabilità sul lungo termine

- Non usare questa unità in situazioni di alta temperatura e con livelli umidità elevati ne causerà il deterioramento delle componenti e ridurrà al tempo stesso la durata di vita.

- Non sottoporre l'unità a bruschi cambiamenti di temperatura. Tenere un'unità di raffreddamento o di riscaldamento lontana da questa unità.

- Non lasciare l'unità con la telecamera rivolta verso il sole.

- Istruzioni per l'uso

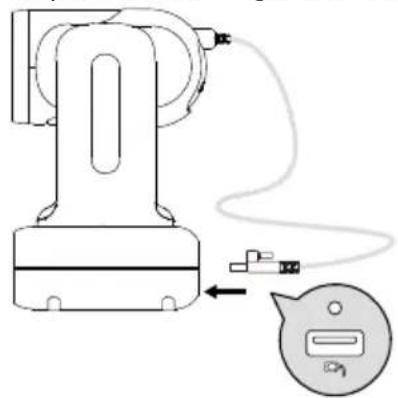

- Collegare il cavo dell'obiettivo alla porta del cavo dell'obiettivo nella parte inferiore del dispositivo e stringere la vite del cavo dell'obiettivo per fissarlo.

• Non collegare il cavo dell'obiettivo a computer, porte USB o prolunghe USB poiché ciò danneggerà il dispositivo. Il cavo dell'obiettivo non è un cavo USB standard.
• Assicurarsi che il cavo dell'obiettivo installato dietro l'obiettivo sia districato prima di accendere il dispositivo.
• Non staccare l'obiettivo in modalità non portatile. Fare riferimento al capitolo .
• Quando si installa l'obiettivo in modalità portatile, assicurarsi che l'obiettivo sia inserito saldamente nel supporto dell'obiettivo e che il gancio sia bloccato correttamente. Fare riferimento al capitolo .

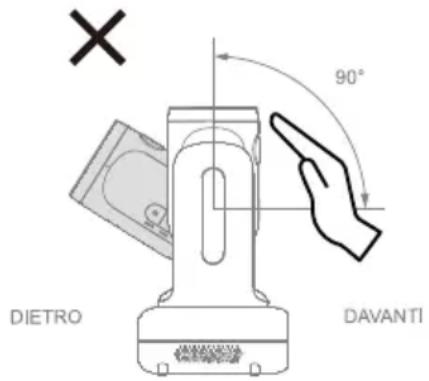

• Usare il dispositivo con attenzione. Non far funzionare il dispositivo oltre i suoi limiti progettati per evitare danni.

DIETRO DAVANTI 90°

- Utilizzare sempre l'adattatore e il cavo di alimentazione forniti per collegare il dispositivo a una presa di corrente.

• Prima dell'installazione, assicurarsi di scollegare il dispositivo dalla presa di corrente.
• Installare il dispositivo vicino alla presa di corrente per assicurarsi che la spina di corrente possa essere inserita ed estratta facilmente.
• Per evitare che l'arco elettrico danneggi altri componenti elettrici, collegare il cavo di alimentazione alla presa di corrente CC 12V sul dispositivo prima di collegarlo a una presa di corrente.
• La lunghezza del cavo di alimentazione deve essere inferiore a 3 m.
• Non posizionare il dispositivo dove il cavo possa essere calpestato, poiché ciò potrebbe sfilacciarlo o danneggiare il cavo o la spina.

- Spegnimento del dispositivo

- Il dispositivo non ha un'interruttore di alimentazione. Scollegare il dispositivo dalla presa di corrente prima della manutenzione, della pulizia o in caso di emergenza.

- Manutenzione

• Il dispositivo non ha un'interruttore di alimentazione. Scollegare il dispositivo dalla presa di corrente prima della manutenzione.
• Designare personale per pulire il dispositivo. Consultare il capitolo .
• Quando la superficie del dispositivo è macchiata, fare riferimento al capitolo .
• La manutenzione regolare mantiene il dispositivo operativo e sicuro. Controllare tutte le parti, compresa la lente rimovibile, l'unità della fotocamera e il telecomando.

- Smaltimento del dispositivo

• Quando il dispositivo non viene più utilizzato, spegnerlo e smaltirlo correttamente.
• Allo smaltimento del dispositivo o degli accessori, seguire le normative pertinenti nel proprio paese o regione e presso la struttura medica riguardo all'inquinamento ambientale.

Simboli sul prodotto

I simboli su questo prodotto, accessori inclusi, rappresentano quanto segue.

	Il simbolo WEEE.Questo simbolo indica che il prodotto non deve essere smaltito con gli altri rifiuti domestici. Sarà necessario smaltire la strumentazione di scarto presso un apposito punto di smaltimento per il riciclaggio della strumentazione elettrica ed elettronica. Per ulteriori informazioni sui punti in cui scaricare i dispositivi di scarto per procedere al riciclaggio degli stessi invitiamo a contattare il proprio servizio di smaltimento dei rifiuti oppure il negozio presso il quale è stato acquistato il prodotto.
	Il logo di conformità CE.Questo logo indica che il prodotto è conforme alle linee guida/standard pertinenti per la legislazione di armonizzazione dell'Unione Europea.
	Il logo di conformità FCC.Questo logo indica che il prodotto è conforme agli standard di conformità della Federal Communications Commission.
	Il simbolo UKCA (UK Conformity Assessed).Questo simbolo indica che un prodotto immesso sul mercato britannico soddisfa i requisiti del marchio UKCA.
	Il logo di conformità RCM.Questo logo indica che il prodotto è conforme alle linee guida australiane RCM.
	Questo logo è stato pensato per avvisare gli utenti della presenza di "tensione pericolosa" non isolata all'interno del prodotto' Questa tensione potrebbe essere di entità tale a costituire un rischio di scossa elettrica per le persone.
	Questo logo è stato pensato per avvisare gli utenti della presenza di importanti istruzioni d'uso e di manutenzione nella documentazione che accompagna il dispositivo.
	Il simbolo RoHS della Cina.La cifra di questo simbolo rappresenta il numero di anni durante i quali, in condizioni d'uso normali, non si verificherebbero perdite o mutazioni di sostanze pericolose.
	Il simbolo ISO 7010-M002.Consultare il manuale d'istruzioni/libretto.
	Il simbolo della corrente alternata.Questo simbolo indica che l'ingresso/uscita di corrente del prodotto è a corrente alternata.
	Il simbolo della corrente continua.Questo simbolo indica che l'ingresso/uscita di potenza del prodotto è in corrente continua.

Avvertenza

• Per evitare il rischio di scosse elettriche, questa apparecchiatura deve essere collegata unicamente a una rete di alimentazione dotata di messa a terra di protezione.
• Non modificare questa apparecchiatura senza l'autorizzazione del produttore.

Attenzione

Questo prodotto emette radiazioni ottiche potenzialmente dannose. Non fissare la lampada mentre è in funzione. Può essere dannoso per gli occhi.

Non viene fornita nessuna garanzia o rappresentazione, espressa o implicita, relativamente ai contenuti della presente documentazione, oltre che a livello di qualità, performance, commerciabilità o idoneità per un determinato scopo. La correttezza delle informazioni contenute in questa documentazione è stata attentamente vagliata; non ci assumiamo tuttavia alcuna responsabilità per eventuali imprecisioni. Le informazioni contenute in questa documentazione sono soggette a modifiche senza preavviso.

AVer non sarà in nessun caso responsabile per danni diretti, indiretti, speciali, accidentali o consequenziali derivanti dall'uso o dall'incapacità di usare il prodotto o la documentazione, anche qualora siano state fornite in formazioni relativamente alla possibilità dei summenzionati danni.

MARCHI COMMERCIALI

“AVer” è un marchio registrato da AVer Information Inc. Altri marchi commerciali qui usati unicamente a scopo descrittivo appartengono alle rispettive aziende.

COPYRIGHT

©2024 Tutti i diritti di questo oggetto appartengono ad AVer Information Inc. | 25 Marzo 2024 La riproduzione o la trasmissione in qualsiasi forma, o con qualsiasi mezzo senza disporre del previo consenso di AVer Information Inc. è vietata. Tutte le informazioni o le specifiche sono soggette a variazioni senza previa notifica.

Altro Aiuto

Per Domande tecniche, assistenza tecnica, download di software e manuale di istruzioni, invitiamo a visitare:

Informazioni di contatto

AVer Information Europe B.V.

Westblaak 134, 3012KM, Rotterdam, The Netherlands

Tel: [phone]

Contenuti

Come pulire e disinfettare....2

Precauzioni per l'uso....3

Panoramica....1

Contenuto della confezione ....1

Accessori opzionali....1

Informazioni sulle parti....2

Spie LED....3

Dimensioni....4

Panoramica e angolo inclinazione....4

Cambio modalità....5

Telecomando 6

Collegamenti....7

Installazione....8

Montaggio su tavolo....8

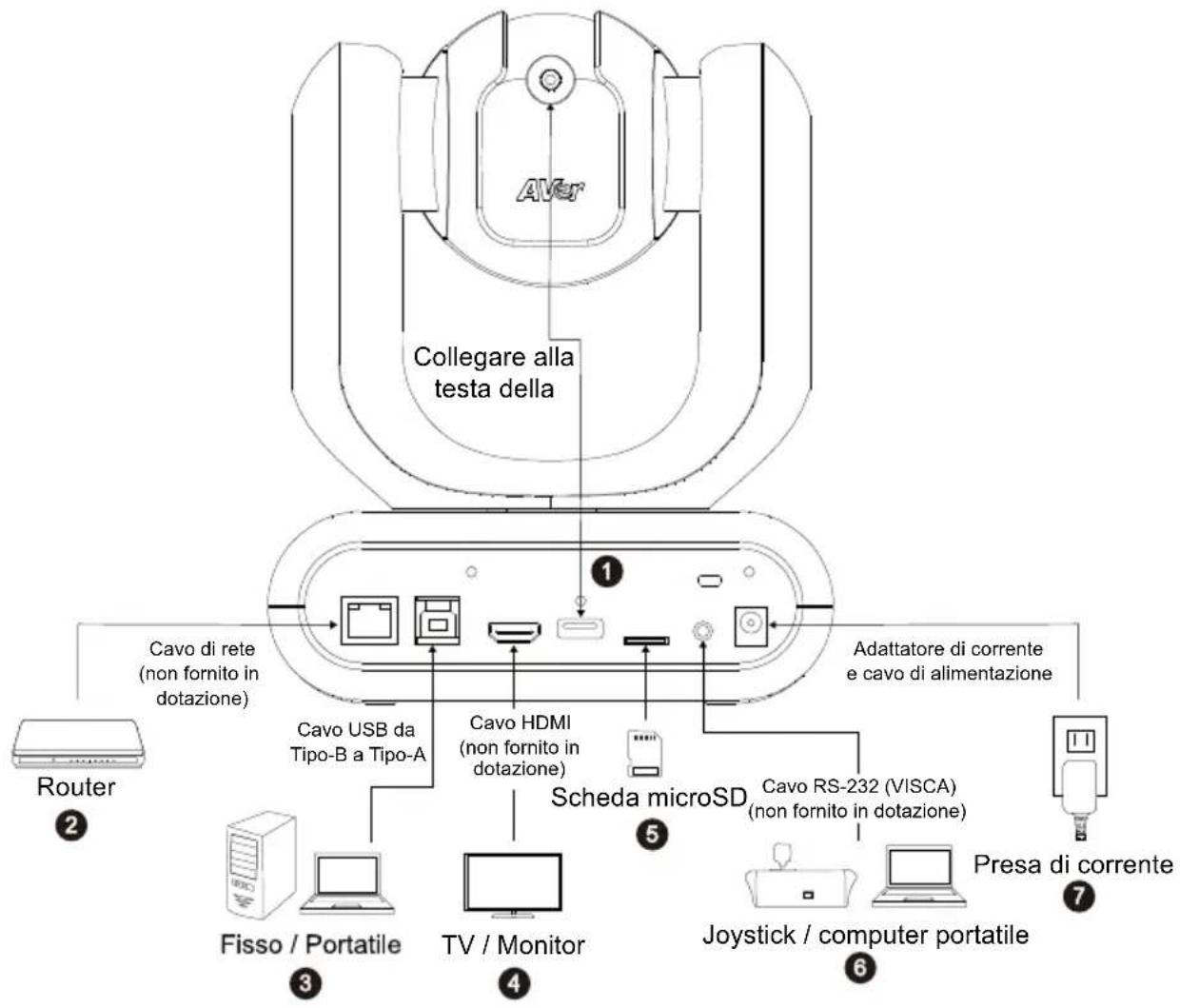

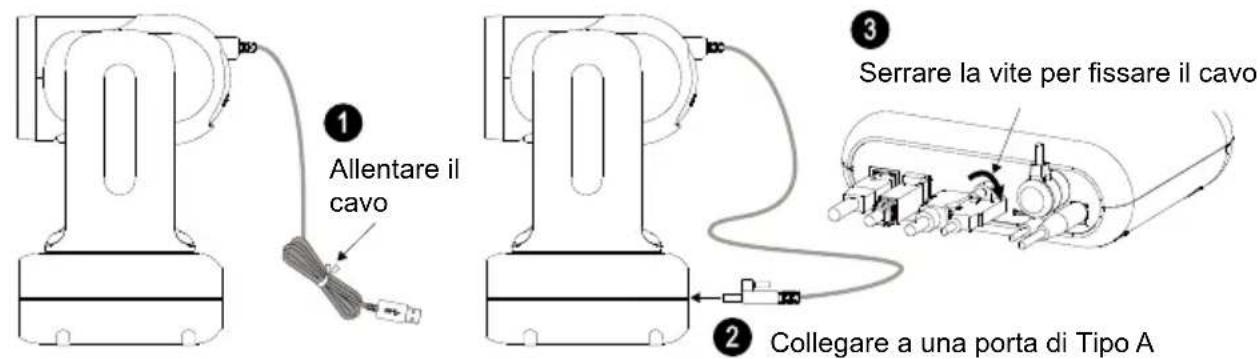

Collegamento dispositivo....9

Configurare la telecamera ....11

Menu OSD....11

Configurazione dell'indirizzo IP....11

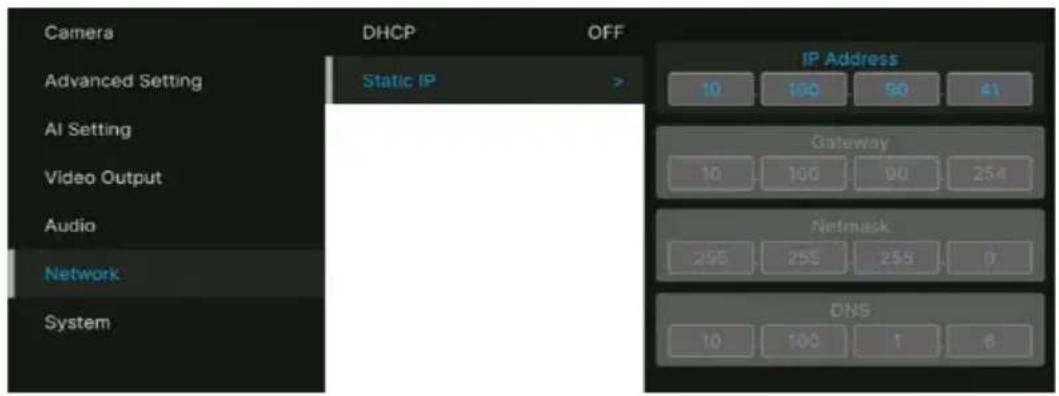

Static IP....11

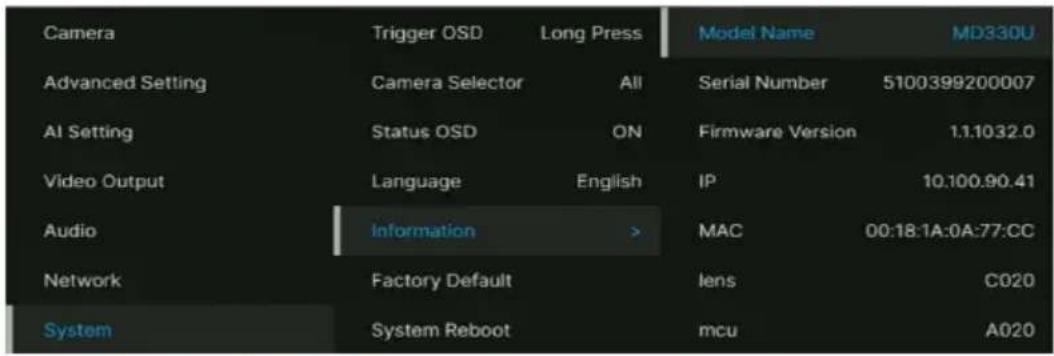

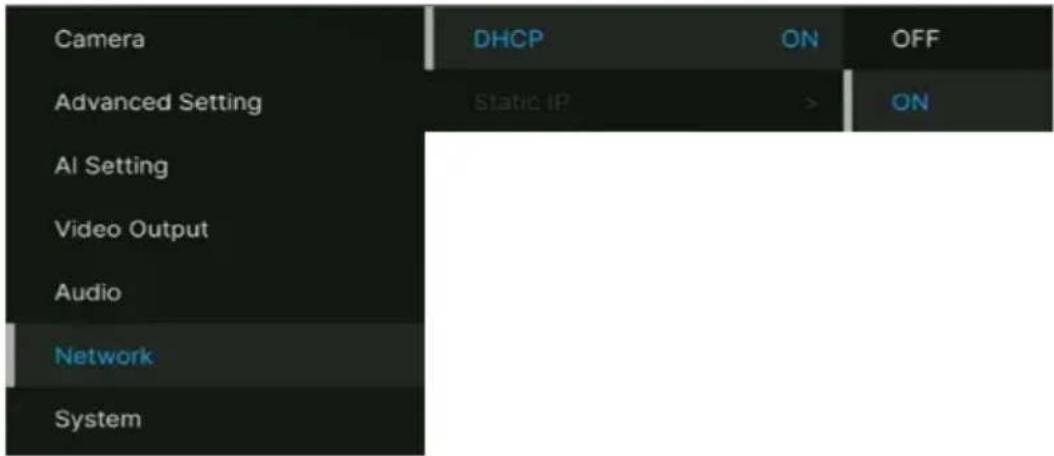

DHCP....12

Albero del menu OSD....13

Interfaccia web....16

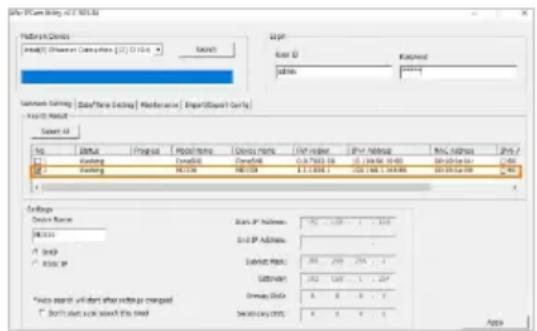

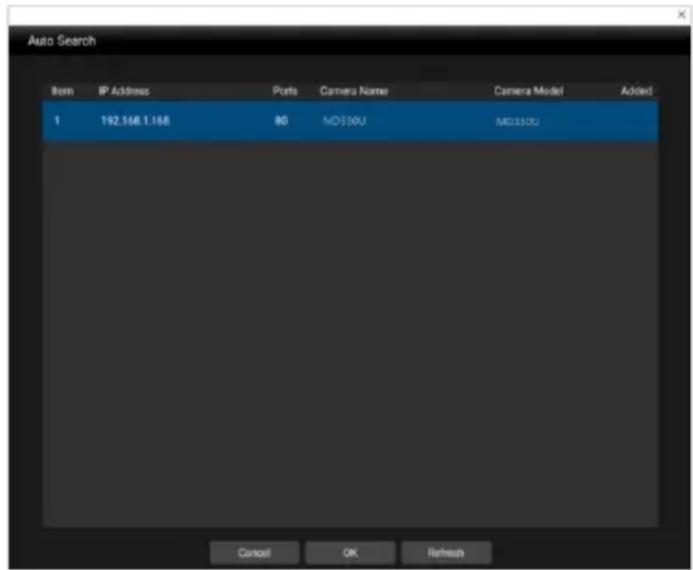

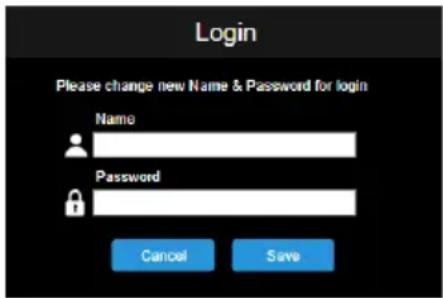

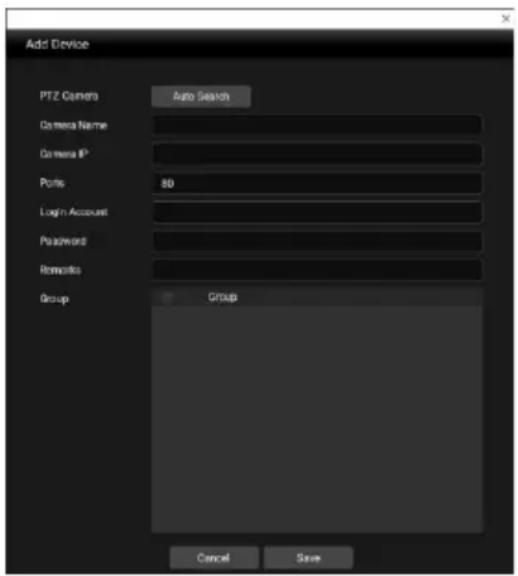

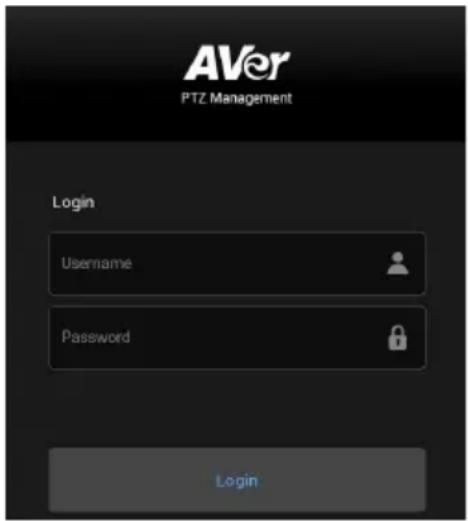

Accedere all'interfaccia web....16

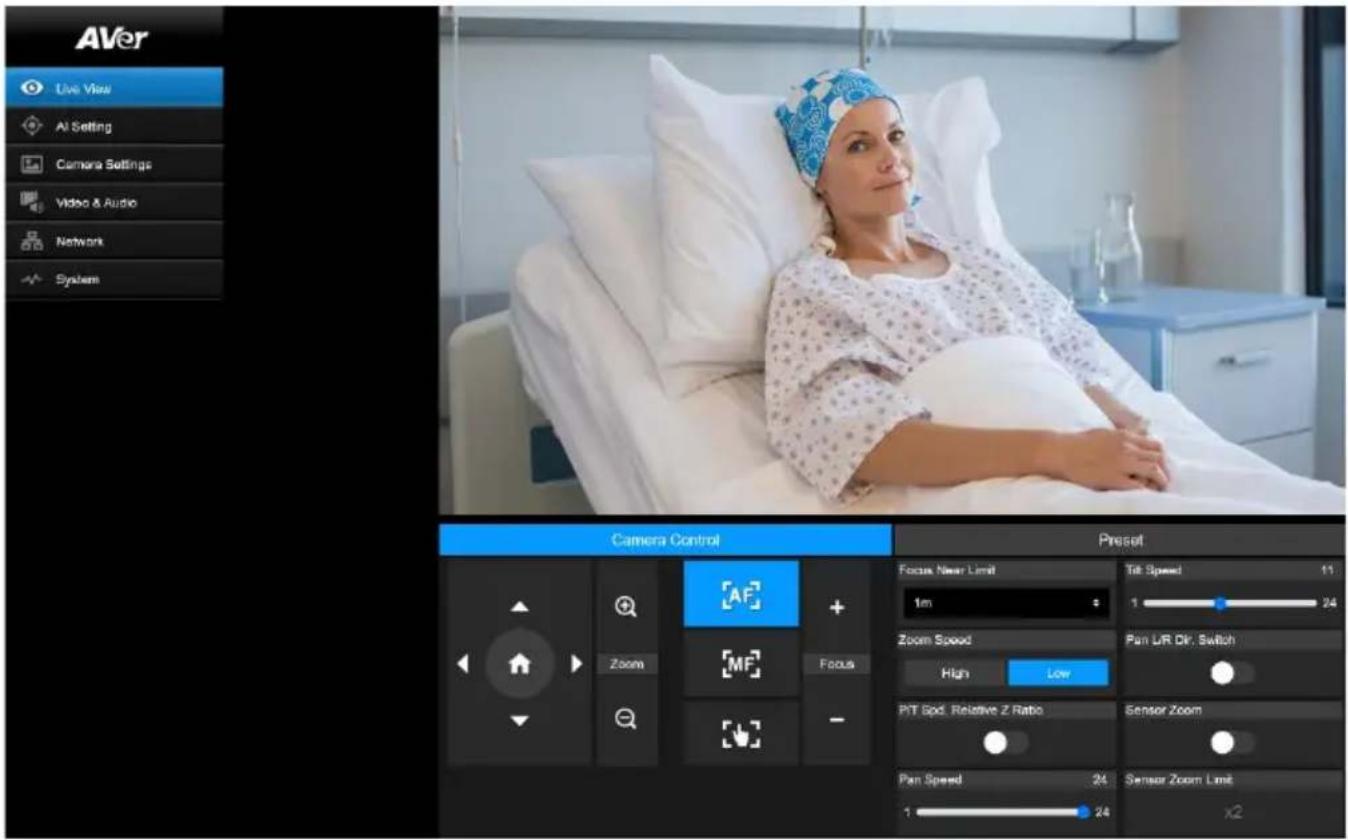

Vista in diretta (Live View) 18

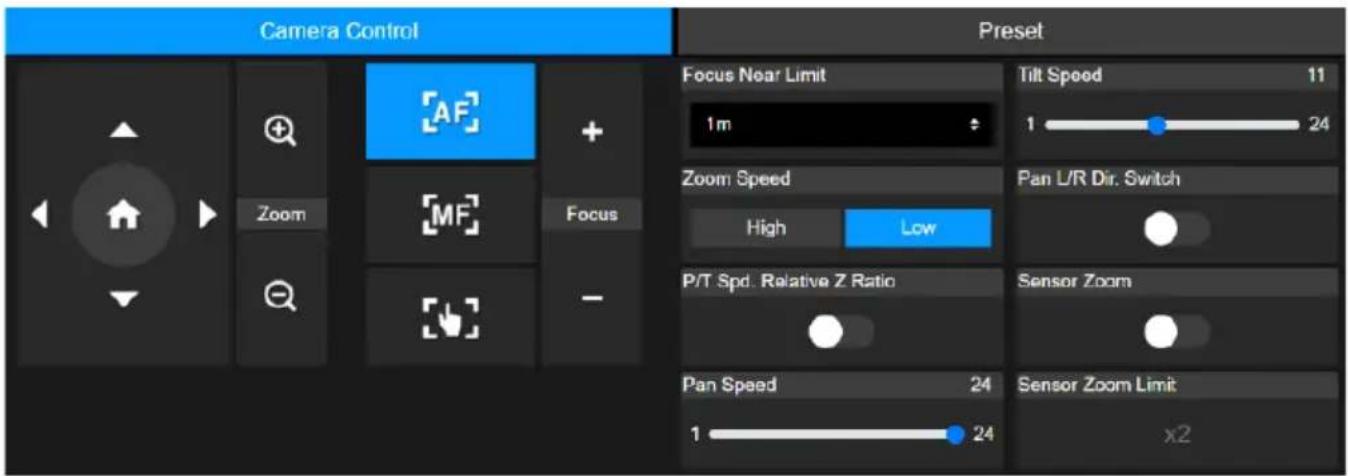

Controllo telecamera (Camera Control)....18

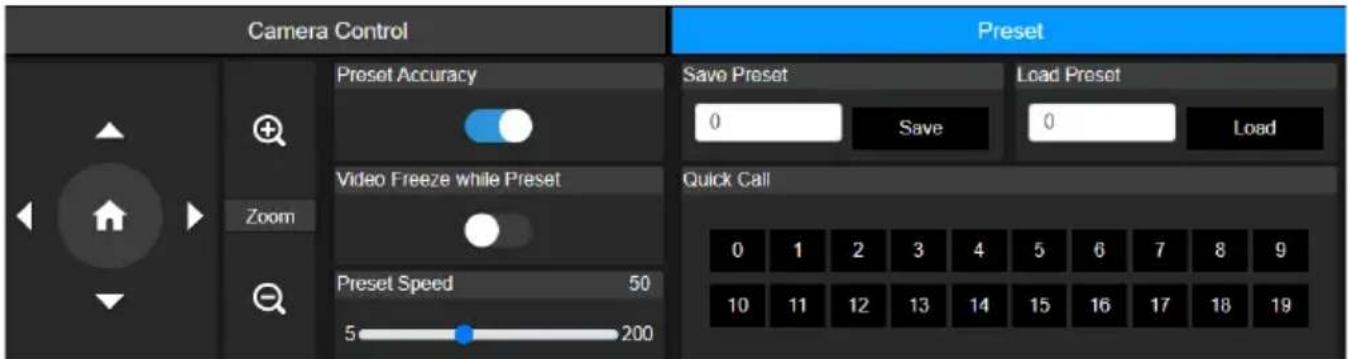

Preset (Preset)....19

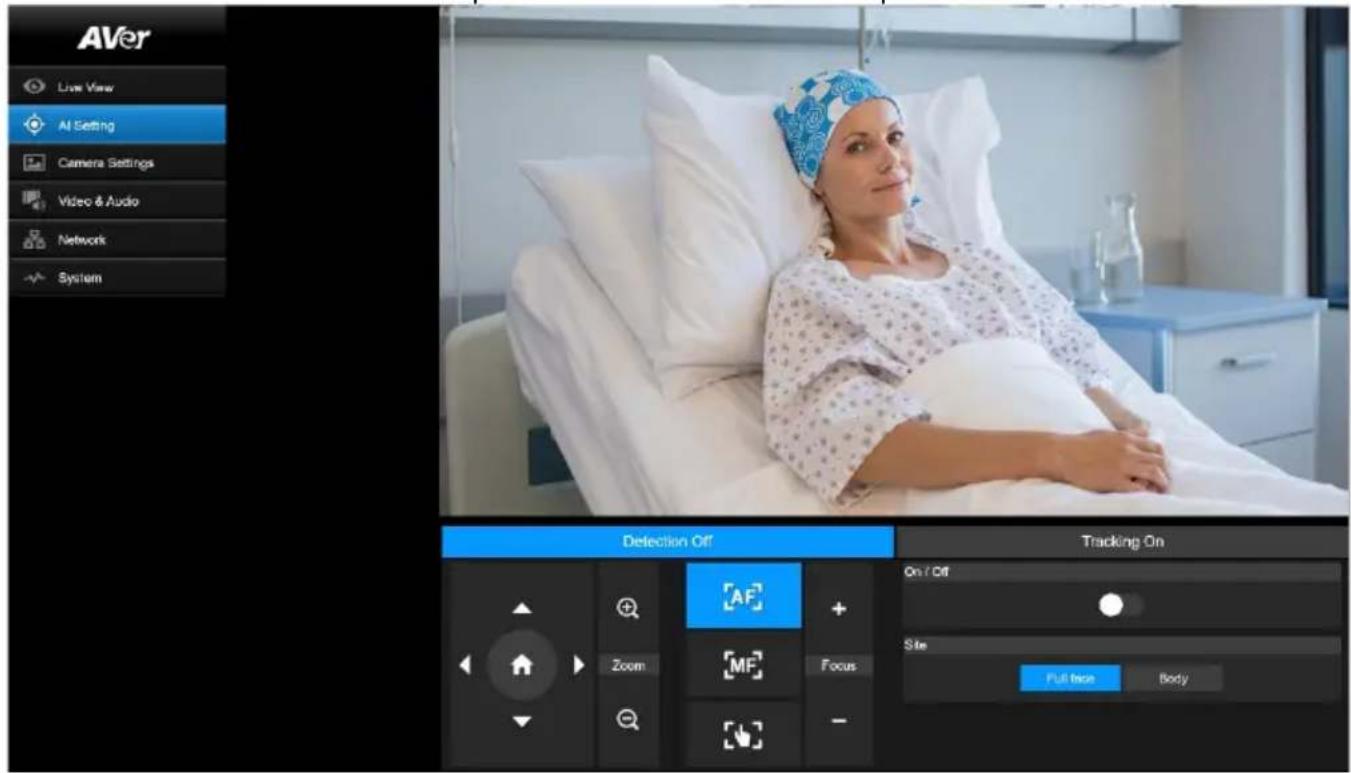

Impostazione di AI (AI Setting)....20

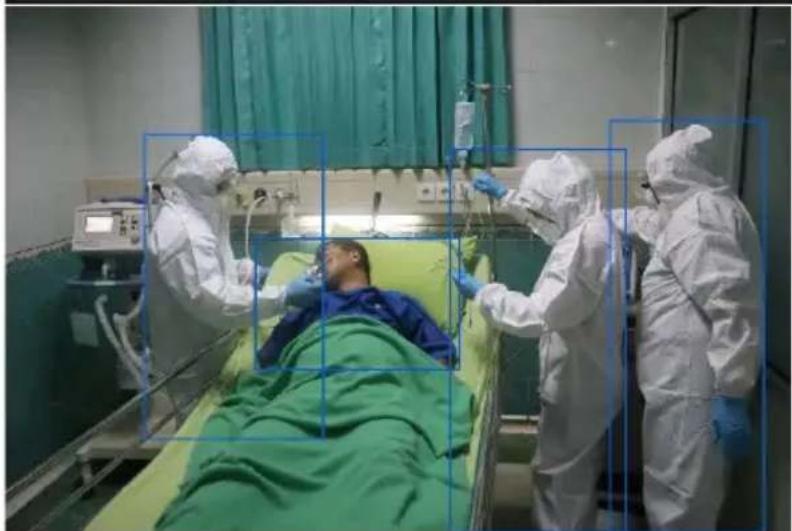

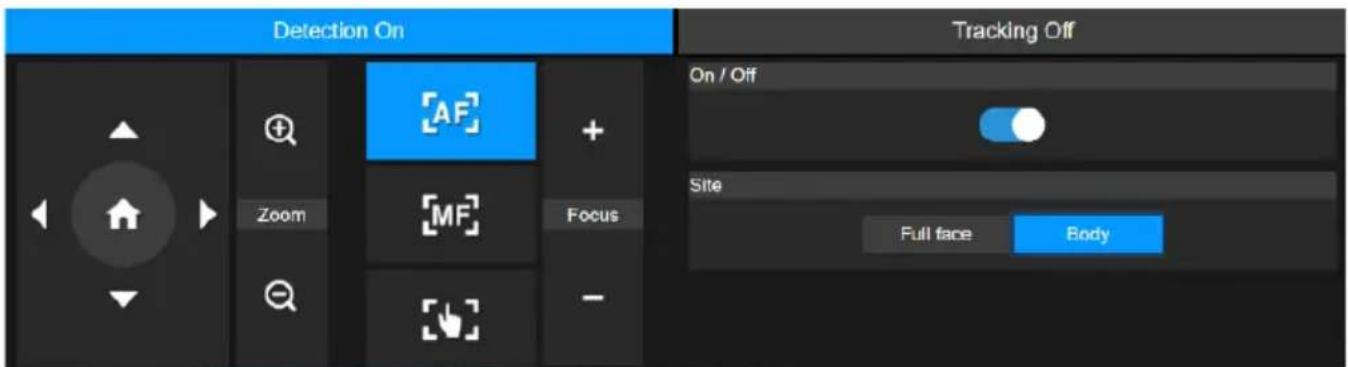

Descrizione (Detection)....20

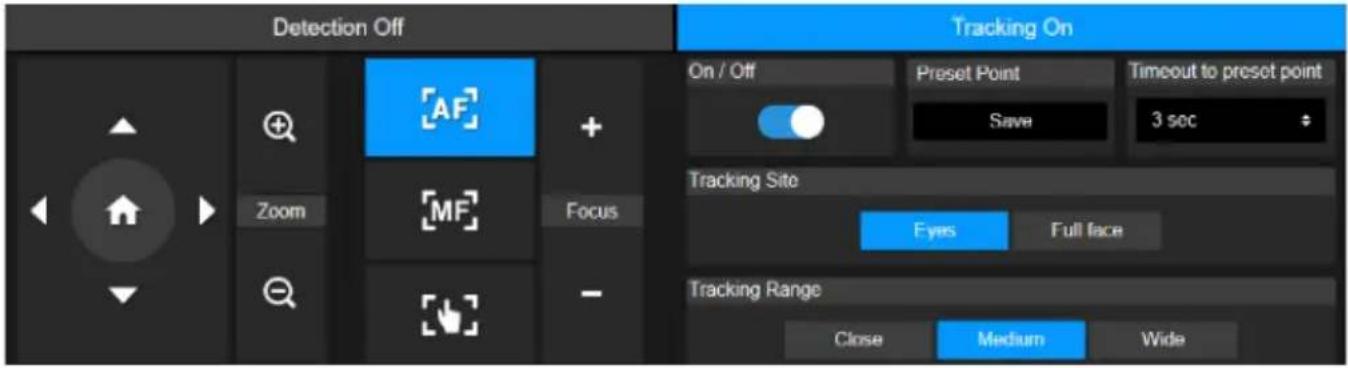

Tracciamento (Tracking)....21

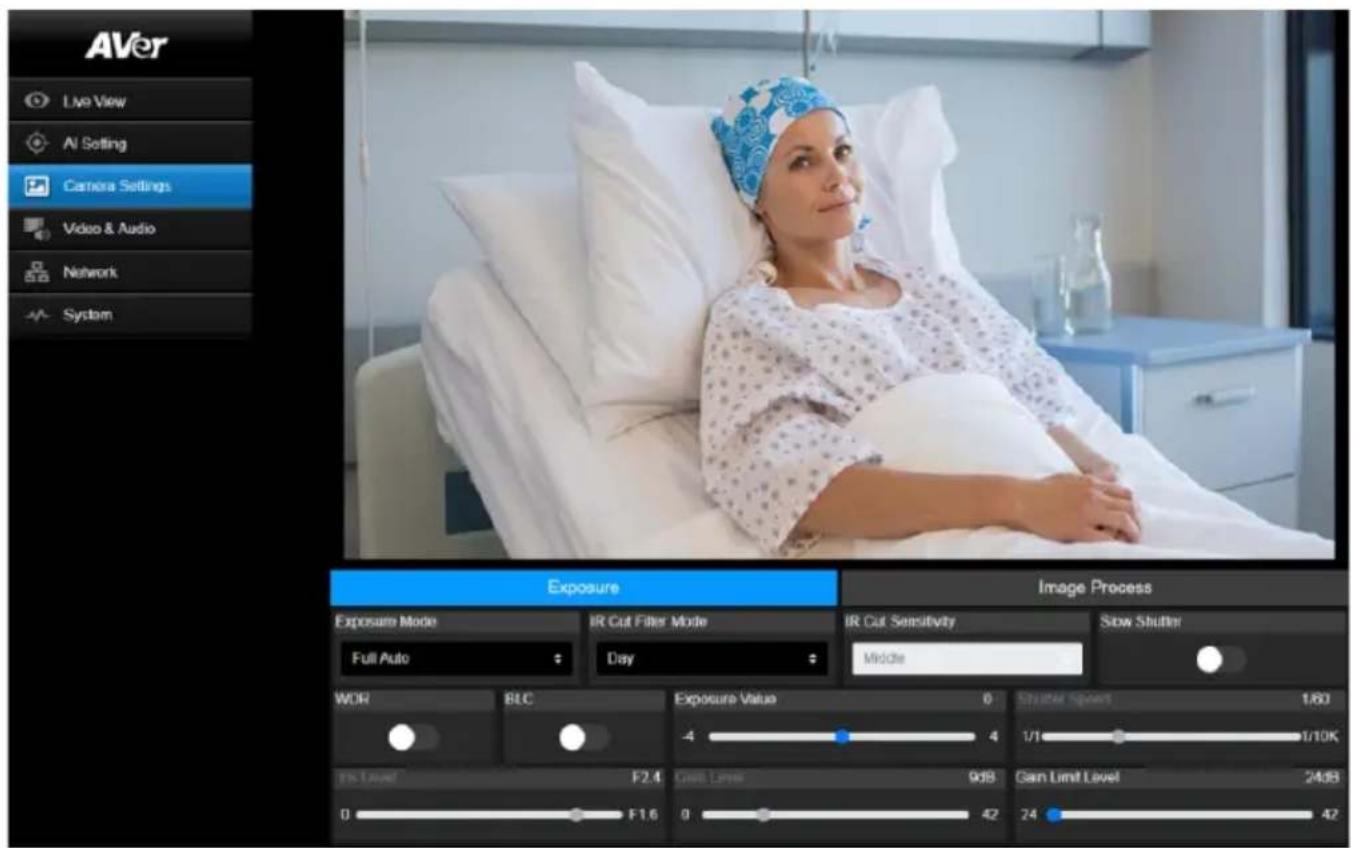

Impostazioni della telecamera (Camera Settings) 22

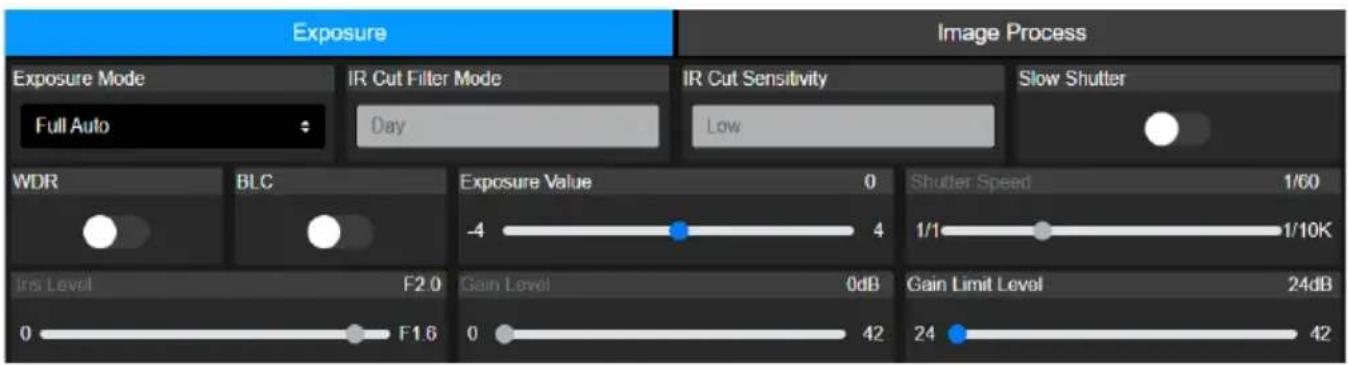

Esposizione (Exposure)....22

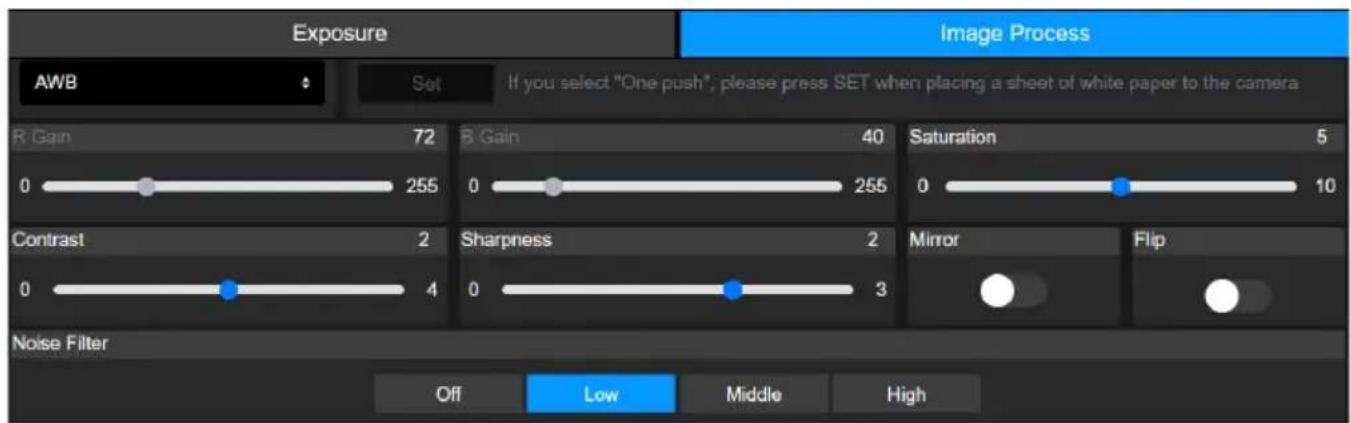

Elaborazione immagine (Image Process)....23

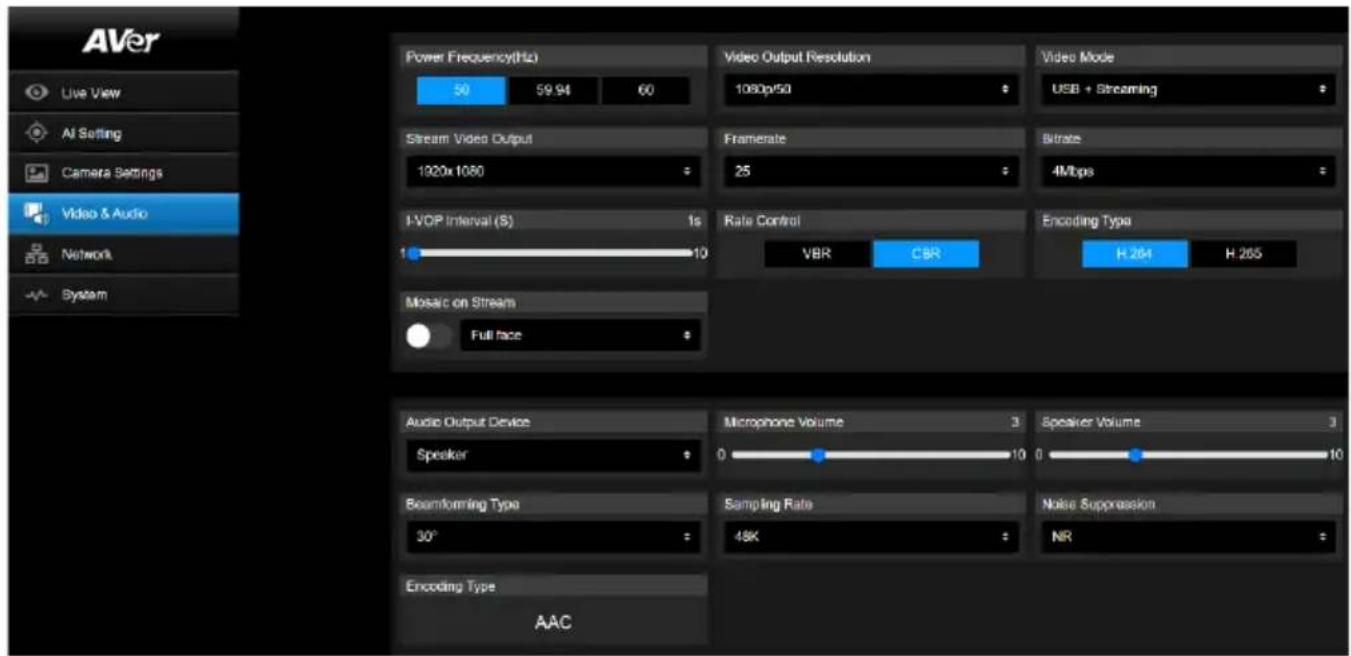

Video & Audio (Video & Audio) 24

Guida alla risoluzione dei problemi....34

Appendice....36

Tabella dei comandi RS-232 VISCA 36

Impostazioni VISCA over IP....44

Tabella Zoom VISCA 46

Comando Pelco-D 48

Comando Pelco-P....49

Comando CGI....50

Panoramica

La Telecamera PTZ della Serie MD330U è una telecamera di grado medicale a doppia modalità progettata con un obiettivo staccabile. È disponibile in due modelli: MD330U (luce di riempimento) e MD330UI (visione notturna a infrarossi).

Contenuto della confezione

Adattatore di alimentazione & cavo di alimentazione*

Telecomando

Cavo USB 3.0 da Tipo B a Tipo A (1.5M)

USB 3.0 Type-C to Type-A Cavo dell'obiettivo (180cm)

1/4"-20, L=7.5mm Vite per montaggio su tavolo (x2)

Carta con codice QR

Accessori opzionali

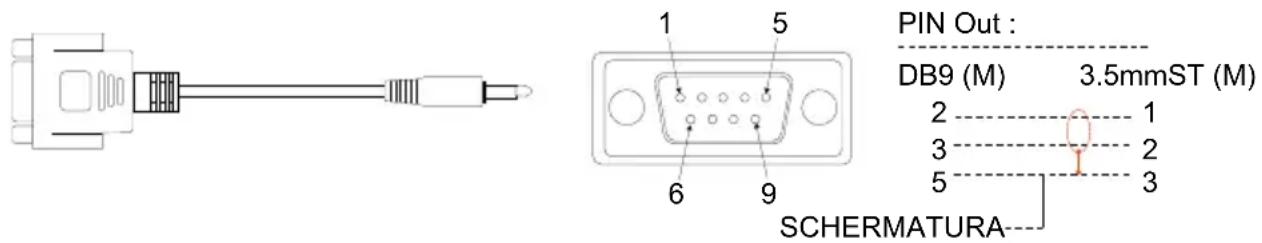

Adattatore RS-232 (da 3,5 mm a D-Sub a 9 pin)

Supporto a parete (nero/blanco)

Staffa per montaggio a soffitto (x2)

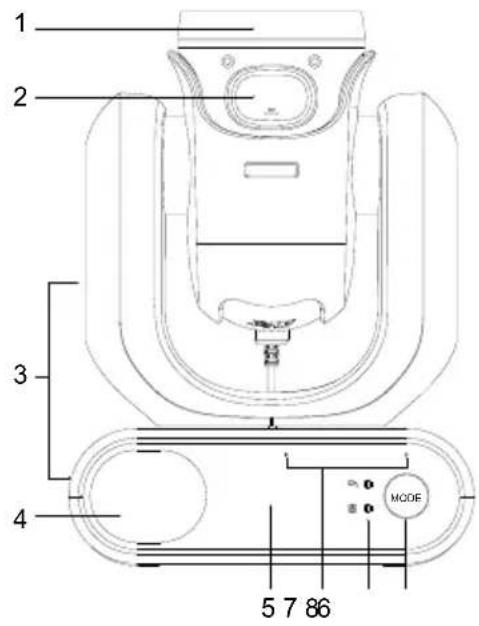

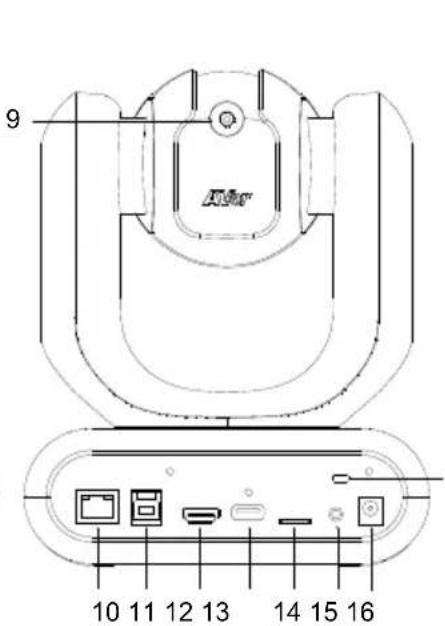

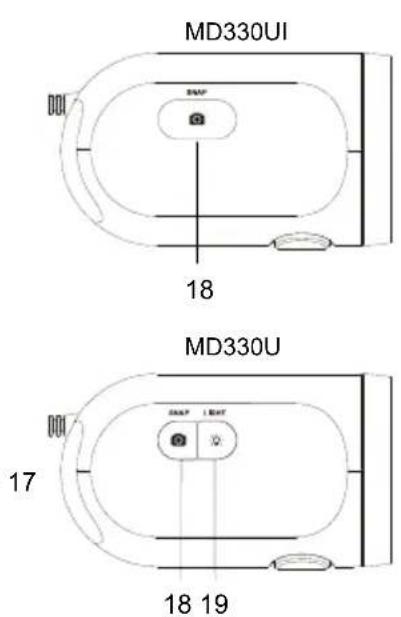

Informazioni sulle parti

• L'obiettivo deve essere staccata o installata in Modalità Manuale. Utilizzare il pulsante di modalità per passare da una modalità all'altra.
• Collegare solo il cavo dell'obiettivo alla porta USB Tipo-A. NON collegare nessun dispositivo USB alla porta USB Tipo-A. Ciò potrebbe causare danni elettrici ai dispositivi USB.

1 2 3 4 5 7 86 MODE

9 ATR 10 11 12 13 14 15 16

MD330UI SNP 18 MD330U SNP 1 Ret 17 18 19

20 20

1. Obiettivo
2. Pulsante di chiusura
3. Corpo telecamera
4. Altoparlante
5. Sensore Infrarossi
6. Array microfonico

7. Indicatori LED Manuale/Standard

8. Pulsante modalità

9. Cavo dell'obiettivo
10. LAN
11. USB 3.0 di tipo B
12. HDMI
13. USB di tipo A
14. microSD (32GB/SDXC)

15. RS-232

16. CC 12V

17. Blocco Kensington
18. Pulsante Istantanea
19. Pulsante Fill Light (Luce di riempimento)
20. Fori per viti Dimensione della vite: 1/4"-20 L=7,5mm (in dotazione nella confezione)

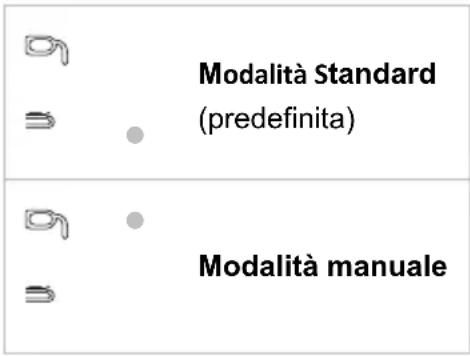

Spie LED

L'illuminazione degli indicatori conferma la modalità telecamera.

Modalità Standard (predefinita) Modalità manuale

Colore	Stato	Motivo
Arancione lampeggiante	Avvio in corso	●●
Blu fisso	Normale	●
Arancione fisso	Standby	●
Arancione lampeggiante, lento (intervallo di 1-secondo)	Audio disattivato ●
Arancione lampeggiante, una volta	Realizzazione di un'istantanea	◎
Arancione lampeggiante (intervallo di 0.5-sec)	Registrazione in corso ⊙
Viola fisso	Il menu OSD è attivato.	●
Viola lampeggiante Aggiornamento del firmware in corso		●●

●● Entrambe le spie lampeggiano.
- La spia reagisce in base alla modalità.
- La spia libera lampeggia.

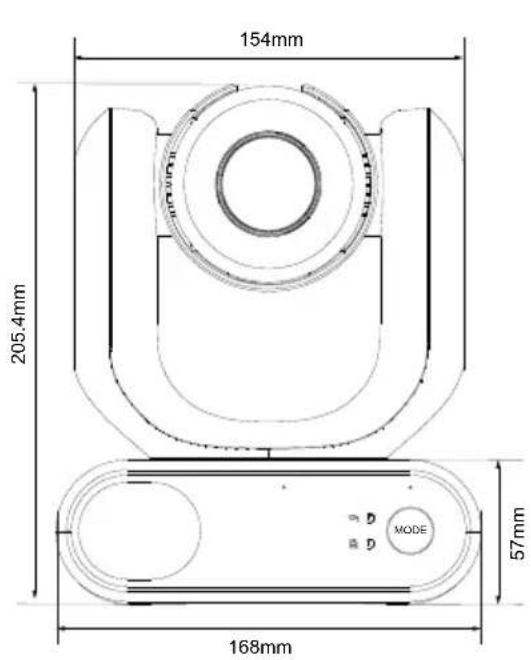

Dimensioni

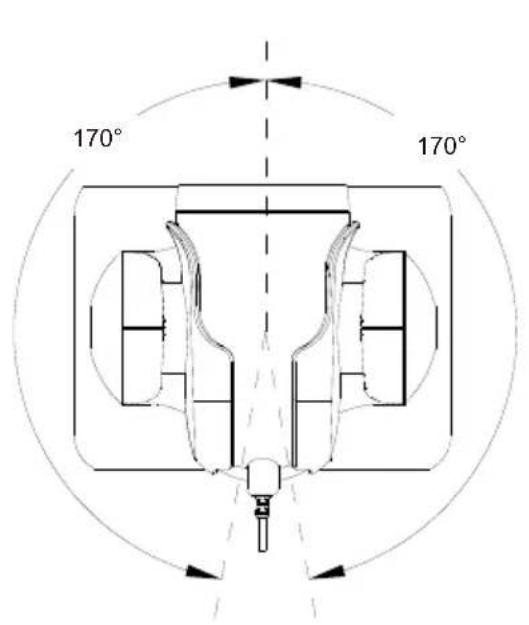

Panoramica e angolo inclinazione

L'obiettivo deve essere staccata o installata in Modalità Manuale. Utilizzare il pulsante della modalità per passare da una modalità all'altra e gli indicatori LED per confermare la modalità corrente.

Togliere la testa della telecamera Testa della telecamera Supporto della testa della telecamera ① ② ③

Installare la testa della telecamera

a ② ①

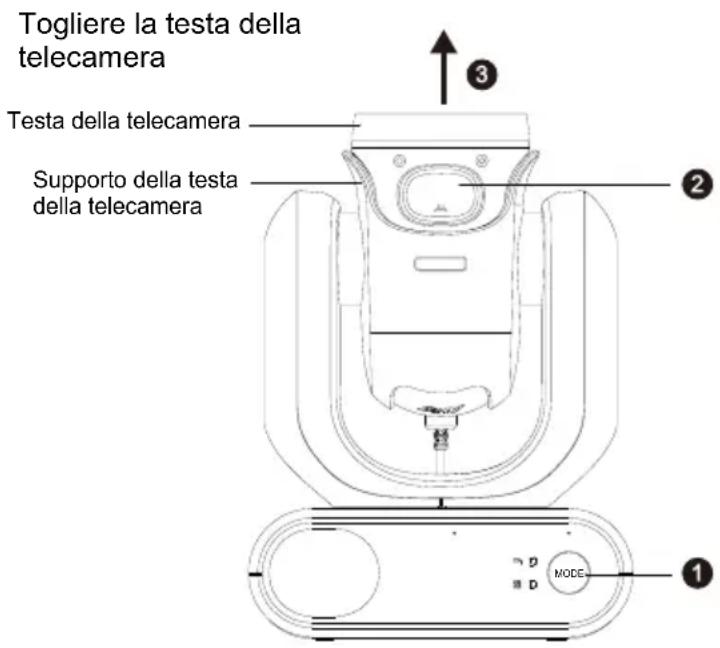

Per staccare la testa della telecamera:

1. Premere il pulsante Mode per passare dalla Modalità Standard alla Modalità Manuale. La testa della telecamera si alza automaticamente.
2. Premere il pulsante Latch.
3. Rimuovere la testa della telecamera dal relativo supporto.

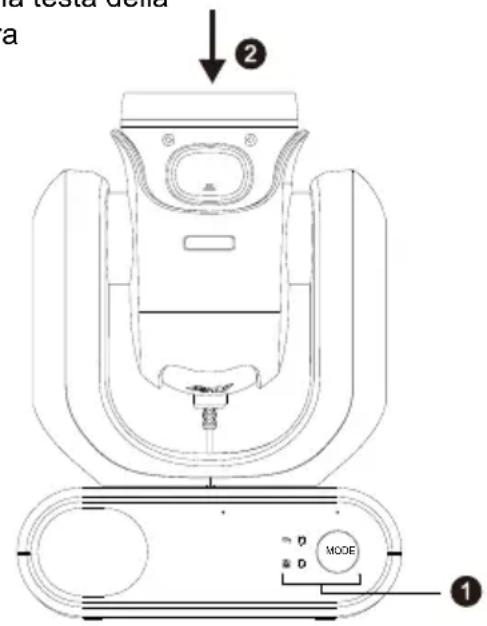

Per installare la testa della telecamera:

1. Verificare che la telecamera sia in Modalità Manuale. In caso contrario, premere il pulsante Modalità per passare dalla Modalità Standard alla Modalità Manuale.
2. Inserire la testa della telecamera nel supporto della testa della telecamera fino a che non sente un clic.

Per scattare istantanee in Modalità Manuale:

1. Assicurarsi che la scheda microSD sia stata inserita nell'apposito slot.
2. Selezionare una distanza di messa a fuoco sull'interfaccia web (cfr. Controllo telecamera > Limite vicino alla messa a fuoco).
3. Premere a lungo (1 secondo) il pulsante istantanea per scattare istantanee. Premere brevemente il pulsante istantanea per regolare la messa a fuoco.

Per accendere la luce di riempimento in Modalità Manuale (MD330U):

1. Premere il pulsante della luce di riempimento sulla testa della telecamera per accenderla, e premere ripetutamente il pulsante per scorrere i 3 livelli di luminosità (On > Basso > Medio > Alto > Off).
2. Con la luce di riempimento accesa, la distanza di ripresa più vicina dovrebbe essere di 4,5 cm.

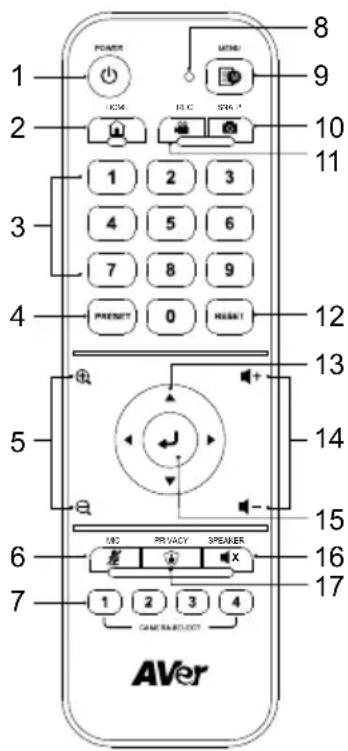

Telecomando

• Per aprire il menu OSD, premere e tenere premuto Menu 📋 per 3 secondi.
• Per disattivare il controllo remoto, aprire il menu OSD o l'interfaccia web, andare su System > Camera Selector > Disable Remote.
• Per riprendere il controllo remoto, aprire l'interfaccia web, andare su System > Camera Selector > All Channel o assegnare un numero (1, 2, 3, 4) alla tua telecamera.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 AVer

Modello: LY033
Batterie AAA (x2)

Nome	Funzione
1. Alimentazione	Premere brevemente per attivare/disattivare la Modalità Standby.
2. Home	Portare la telecamera in posizione Home.
3. Pulsanti numerici	■ Premere i pulsanti 0~9 per spostare la telecamera sulle posizioni pre-configure.■ Utilizzare i pulsanti per impostare le posizioni di preselezione 0~9.
4. Preset	Utilizzare i pulsanti Preset, Numero e Direzione per impostare le posizioni preimpostate.a. Usare i pulsanti di Direzione per spostarsi su una determinata posizione. Sarà possibile utilizzare i pulsanti "Zoom +" o "Zoom -" per ingrandire o ridurre l'immagine.b. Tenere premuto Preset, quindi premere i pulsanti numerici (0~9) per salvare la posizione di preselezione.
5. Zoom +/-	Premere per ingrandire o rimpicciolire l'immagine.
6. Microfono	Premere per disattivare il microfono. Premere nuovamente per riattivarlo.
7. Selezione della telecamera	Selezionare una telecamera da usare. Indicare un numero nel menu OSD: Sistema > Selettore telecamera.
8. Telecomando LED	Quando si premono i tasti del telecomando, il LED si illumina di rosso.
9. Menu	Premere e tenere premuto il pulsante per 3 secondi per aprire il menu OSD. Modificare questa impostazione nel menu OSD: Sistema > Trigger OSD.
10.Scatta	Premere per scattare un'immagine istantanea. Le immagini verranno salvate nella scheda microSD.
11.Rec	Premere per avviare la registrazione sulla scheda micro SD. Premere nuovamente il pulsante per interrompere la registrazione.
12.Reset	Servirsi dei pulsanti Reset e Numero per annullare una posizione preconfigurata. Tenere premuto Reset, quindi premere i pulsanti numerici (0~9).
13. Pulsanti direzione	Usare i pulsanti di Direzione per spostarsi all'interno della vista dal vivo.
14.Volume +/-	Premere per regolare il volume in alto (per alzare) o in basso (per abbassare).
15.Invio	Quando la fotocamera è accesa: premi Invio per regolare la messa a fuoco una volta.Quando si accede al menu OSD: premere Invio per confermare la selezione o effettuare una selezione.
16.Altoparlanti	Premere per disattivare l'altoparlante. Premere nuovamente per riattivarlo.
17.Privacy	Premere per accedere alla modalità Privacy. La telecamera si sposterà nella posizione Privacy e il microfono sarà spento.

Collegamenti

Premere			Per
Menu		3 secondi	Aprire il menu OSD.
Menu			Chiudere il menu OSD.
Home			Chiudere il menu OSD e riportare la telecamera in posizione Home.
Menu		Zoom	MD330U: Passare in rassegna i 3 livelli di luminosità (On > Bassa > Media > Alta > Off).MD330UI: Alternare fra Modalità Giorno e Modalità Notte.
Menu		Zoom	MD330UI: Alternare fra Modalità Giorno e Modalità Auto.
5 cinque volte (55555)Firmware 1.1.1005.1 o versionesuccessiva			Attivare DHCP.
6 sei volte (666666)Firmware 1.1.1030.0 o versionesuccessiva			Ripristinare la telecamera alle impostazioni predefinite di fabbrica.
8 otto volte(88888888)Firmware 1.1.1005.1 o versionesuccessiva			Impostare l'indirizzo IP statico della telecamera su 192.168.1.168.

Installazione

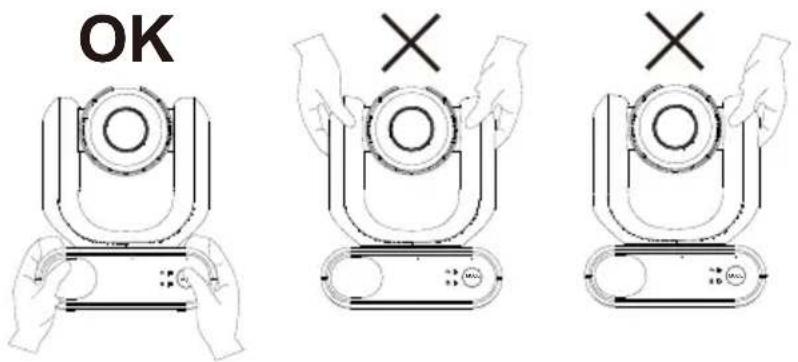

Montaggio su tavolo

1. Tenere la telecamera dal piedistallo con entrambe le mani. Non afferrare l'obiettivo né il supporto dell'obiettivo.

OK X X

1. Posizionare la telecamera su una superficie piana che supporti 2 kg min.
2. Gestire tutti i cavi per evitare ribaltamenti o impigliamenti.
3. Fissare la telecamera in posizione con le viti incluse.

Collegamento dispositivo

AVer Collegare alla testa della Cavo di rete (non fornito in dotazione) Router 2 Fisso / Portatile 3 TV / Monitor 4 Scheda microSD 5 Cavo USB da Tipo-B a Tipo-A Cavo HDMI (non fornito in dotazione) Adattatore di corrente e cavo di alimentazione Cavo RS-232 (VISCA) (non fornito in dotazione) Joystick / computer portatile 6 Presa di corrente 7

1. USB Tipo-A: Collegare solo il cavo della testa della telecamera alla porta USB Tipo-A, come illustrato. Collegare il cavo della testa della telecamera prima di accendere la telecamera stessa.

1 Allentare il cavo 2 Collegare a una porta di Tipo A 3 Serrare la vite per fissare il cavo

2 LAN: Collegare la telecamera a un router IP attraverso la porta LAN. (Nota 1)
3 Connessione USB: Collegare la telecamera a un computer fisso o portatile per la trasmissione video quando si utilizza un altro software di videoconferenza come ad esempio Skype o Teams. (Nota 1)
4 HDMI: Collegare la telecamera a un televisore o a un monitor per visualizzare l'uscita video. La

fotocamera e la TV o il monitor collegati devono essere dotati di messa a terra. (Nota 1)

5 Schede microSD: Inserire una scheda microSD per memorizzare le immagini o le registrazioni acquisite.(Nota 1 e Nota 2)

- Schede microSD compatibili

Marca	Kingston, SanDisk, Samsung, Lexar
Classe di velocità	C10, U1, U3, V10, V30
Capacità	16G, 32G
Formato	FAT32, exFAT

6 RS-232: Collegare la telecamera a un joystick o a un computer portatile per controllarla. È possibile acquistare l'adattatore RS-232 (da 3,5 mm a D-Sub a 9 pin). La definizione dei PIN viene indicata qui di seguito. (Nota 1)

Adattatore RS-232 (Da 3.5 mm a D-Sub 9 pin)

PIN Out : DB9 (M) 3.5mmST (M) 2 1 3 2 5 3 SCHERMATURA-

7 Alimentazione: La fotocamera e la TV o il monitor collegati devono essere dotati di messa a terra. Usare l'adattatore di alimentazione e il cavo di alimentazione in dotazione per collegare la telecamera a una presa di corrente e verificare che il cavo di alimentazione della TV o del monitor supporti la spina di messa a terra.

[Nota]

1. Le apparecchiature accessorie collegate alle interfacce analogiche e digitali devono essere conformi ai rispettivi standard IEC armonizzati a livello nazionale (ad esempio, IEC 60950 per le apparecchiature di elaborazione dati, IEC 60065 per le apparecchiature video, IEC 61010-1 per le apparecchiature di laboratorio e IEC 60601-1 per le apparecchiature mediche) Inoltre, tutte le configurazioni devono essere conformi ai requisiti del sistema previsti dalla norma IEC 60601-1. Chiunque colleghi un'apparecchiatura aggiuntiva alla parte di ingresso o di uscita del segnale configura un sistema medicale ed è quindi responsabile della conformità del sistema oggetti ai requisiti definiti dalla norma IEC 60601-1. L'unità è destinata all'interconnessione esclusiva con apparecchiature certificate IEC 60601-1 nell'ambiente del paziente e con apparecchiature certificate IEC 60XXX al di fuori dell'ambiente del paziente. In caso di dubbi, consultare il servizio di assistenza tecnica o il rappresentante locale.

2. Inserire una scheda microSD nell'alloggiamento della scheda prima di utilizzare le funzioni Snapshot (Istantanea) o Recording (Registrazione). Per accedere alla scheda microSD, consultare la sezione Memoria di massa nel capitolo per ulteriori dettagli in merito. Per le schede microSD consigliate, fare riferimento al capitolo .

Configurare la telecamera

Sarà possibile configurare le impostazioni della telecamera utilizzando il menu OSD o l'interfaccia Web della telecamera.

Menu OSD

Per accedere al menu OSD, collegare la telecamera a un monitor o a un televisore utilizzando il cavo HDMI, quindi sarà possibile utilizzare il telecomando in dotazione per azionare il menu OSD.

Premere e tenere premuto il tasto Menu del telecomando per richiamare il menu OSD e utilizzare ▲, ▼, ◀, ▶ per selezionare le pagine o le opzioni e premere ← per confermare le impostazioni.

Configurazione dell'indirizzo IP

Static IP

1. Premere il pulsante Menu sul telecomando per richiamare il menu OSD.
2. Andare su Network > Static IP.

[Nota] Attivare l'opzione DHCP prima di impostare un IP statico (Network > DHCP > OFF).

1. Selezionare IP Address, Gateway, Netmask, e DNS per configurare. Premere ← e utilizzare i tasti numerici per inserire il valore.

Camera Advanced Setting AI Setting Video Output Audio Network System DHCP OFF Static IP IP Address 10 100 90 41 Gateway 10 100 90 254 Netmask 255 255 255 0 DNS 10 100 1 6

DHCP

1. Premere il pulsante Menu sul telecomando per richiamare il menu OSD.
2. Selezionare Network > DHCP > On.
3. Premere ← per confermare l'impostazione.

1. Dopo aver attivato la funzione DHCP è possibile andare in System > Information per visualizzare l'indirizzo IP.

Camera Trigger OSD Long Press Model Name MD330U Advanced Setting Camera Selector All Serial Number 5100399200007 AI Setting Status OSD ON Firmware Version 1.1.1032.0 Video Output Language English IP 10.100.90.41 Audio Information > MAC 00:18:1A:0A:77:CC Network Factory Default lens C020 System System Reboot mcu A020

Albero del menu OSD

1° Livello	2° Livello	3° Livello	4° Livello
Camera	Exposure Mode	Full Auto	Exposure Value
			Gain Limit Level
			Slow Shutter
			BLC
			WDR
		Shutter Priority	Exposure Value
			Shutter Speed
			Gain Limit Level
			BLC
		Iris Priority	Exposure Value
			Iris Level
			Gain Limit Level
			Slow Shutter
			BLC
		Manual	Iris Level
			Shutter Speed
			Gain Level
	White Balance	Auto
		ATW
		Indoor
		Outdoor
		One push trigger
		Manual	R gain
			B gain
	Pan Tilt Zoom	Preset Speed	5, 25, 50, 100, 150, 200
		Preset Accuracy	Off / On
		Sensor Zoom	Off / On
		Sensor Zoom Limit	x2
		Pan Speed	1~24
		Tilt Speed	1~24
		Zoom Speed	Low / High
		P/T Spd. Relative Z Ratio	Off / On
		Pan L/R Dir. Switch	Off / On
		Focus Mode	Manual / Auto
	Noise filter	Off / Low / Middle / High
	Saturation	0 1 2 3 4 5 6 7 8 9 10
	Contrast	0 1 2 3 4
	Sharpness	0 1 2 3
	Mirror	OFF / ON
	Flip	OFF / ON
Advanced Setting	Control	Type	RS232
		Protocol	VISCA / PELCO D/PELCO P
		Camera Address	1 2 3 4 5 6 7
		Baud Rate	2400 / 4800 / 9600 / 115200
	IR Cut Filter	Auto / Day / Night
	IR Cut Sensitivity	Low / Middle / High
	Performance Mode	OFF / ON
	Mosaic on Stream	OFF / ON
	Mosaic Mode	Body / Face
AI Setting Tracking	Setting	Tracking	On/Off
		Tracking Preset	Save
		Tracking Mode	Face/Eyes
		Tracking Range	Close / Medium / Wide
		Timeout to Preset	3/5/7/10 sec
	Detection Setting	Detection	On/Off
		Detection Mode	Body / Full face
Video Output Frequency		60
		59.94
		50
		Resolution	1080p60
			1080p59.94
			1080p30
			1080p29.97
			1080p50
			1080p25
Audio	Audio Input	Noise Suppression	OFF/ NR DSP/ NR/ NR+BF/ NR Strong
		Audio Beam Forming	30,50,70,90,110,130
		Audio In Volume	Mute / 1~10
	Audio Output	Output Type	Speaker/HDMI/Both
		Output Volume	Mute / 1~10
Network	DHCP	OFF / ON
	Static IP	IP Address	192.168.1.168
		Gateway	192.168.1.254
		Mask	255.255.255.0
		DNS	8.8.8.8
System	Trigger OSD	Click Menu to open, Press Menu 3 sec
	Camera Selector 1,2,3,4, All channel, Disable Remote
	Status OSD	OFF/ON
	Language	English / 中文 / 日本語
	Change cable Standard cable / Long cable
	Information	Model Name	MD330U(I)
		Serial number	xxxxxxxxxxxxx
		Firmware Version	0.0.0000.00
		IP	192.168.1.168
		MAC	00:18:1a:04:9e:81
		lens	xxxx
		mcu	xxxx
		SD Total (MB)
		SD Free (MB)
		Recording Status	Stopped / xx:xx:xx (record timer)
	Factory Default	OFF/ON
	System Reboot	OFF/ON

Interfaccia web

Collegare la telecamera da un sito remoto tramite Internet.

Accedere all'interfaccia web

Per accedere all'interfaccia Web della telecamera, è necessario trovare l'indirizzo IP della telecamera utilizzando il software AVer IPCam Utility oppure AVer PTZ Management.

Per trovare l'indirizzo IP delle telecamere utilizzando il programma di installazione di IPCam Utility, procedere come segue.

1. Scaricare IPCam Utility da https://www.aver.com/download-center e avviare IPCam Utility.
2. Fare clic su Cerca e sullo schermo verranno elencati tutti i dispositivi disponibili.
3. Selezionare una telecamera dall'elenco, le informazioni sulla telecamera verranno visualizzate nel campo Impostazioni.

[Nota] La rete predefinita della telecamera è IP statico (192.168.1.168) e l'ID/Password predefiniti sono admin/admin. Se si desidera configurare la rete su DHCP, inserire l'ID/Password nel campo Login selezionare il "modello di telecamera" dall'elenco, selezionare "DHCP"e quindi fare clic sul pulsante Apply.

Data From Existing - 01.10.16 Network Devices [Image] Dimension Data From [2] (D: 0.4) SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT SUPPORT TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER INFORMATION TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER Information TORTHER information available to the following page changed: TORTHER information available to the following page changed: TORTHER information available to the following page changed: TORTHER information available to the following page changed: TORTHER information available to the following page changed: TORTHER information available to the following page changed: TORTHER information available to the following page changed: TORTHER information available to the following page changed: TORTHER information available to the following page changed: TORTHER information available to the following page changed: Aptn

1. Per accedere all'interfaccia Web, fare doppio clic sull'indirizzo IP nella colonna Indirizzo IPv4. Per il primo utente, verrà richiesta una finestra di accesso per modificare l'ID e la password.

Login Please change new Name & Password for login Name Password Cancel Save

1. Effettuare il login con il nuovo ID/Password; verrà visualizzata l'interfaccia Web della telecamera (browser Chrome).

[Nota] Se IPCam utility non riesce a trovare la telecamera, controllare quanto segue:

1. Assicurarsi che la connessione Ethernet della telecamera sia ben collegata.
2. Verificare che la telecamera e il PC (IPCam Utility) si trovino nello stesso segmento LAN.

Per trovare l'indirizzo IP delle telecamere utilizzando la funzione AVer PTZ Management attenersi alla seguente procedura.

1. Scaricare il file AVer PTZ Management dal sito https://www.aver.com/download-center
2. Scaricare il programma per Windows e installarlo.
3. Dopo aver impostato l'ID utente e la password, accedere al software (nome utente/password di default: admin/admin).

1. Nella pagina principale di PTZ Management fare clic su Setup > Add e quindi fare clic su Auto Search. Verranno visualizzate le telecamere collegate alla stessa LAN del computer.

Add Device PTZ Camera Auto Search Camera Name Camera IP Ports 80 Login Account Password Remarks Group Group Cancel Save

1. Fare clic sulla telecamera e immettere l'ID e la password della telecamera per aggiungerla all'elenco dei dispositivi (l'ID e la password predefinite sono admin/admin). Fare clic sul pulsante Go to Web per accedere all'interfaccia Web della telecamera.

Vista in diretta (Live View)

AVer Live View AI Setting Camera Settings Video & Audio Network System Camera Control Preset Focus Near Limit 1m Zoom Speed High Low PIT Spd. Relative Z Ratio Pan Speed 24 1 24 Tilt Speed 11 1 24 Pan UR Dir. Switch Sensor Zoom Sensor Zoom Limit X2

Controllo telecamera (Camera Control)

Camera Control Focus Near Limit 1m Zoom Speed High Low P/T Spd. Relative Z Ratio Pan Speed 1 24 24 Tilt Speed 1 24 Pan L/R Dir. Switch Sensor Zoom Sensor Zoom Limit x2

Articolo	Descrizione
Controlli pan e tilt	Posizionare la telecamera.Trascinare il cursore per regolarePan Speede Tilt Speed.AttivarePan L/R Dir.Switchper invertire la direzione di pan.AttivareP/T Spd.Relative Z Ratioper regolare automaticamente le velocità di pan e tilt sulla base del rapporto di zoom.
Posizione Home	Spostare la telecamera nella posizione Home.
Zoom	Ingrandire o ridurre la visualizzazione live e selezionare Zoom Speed.Attivare Sensor Zoom per abilitare lo zoom del sensore.Zoom ottico fino a 30X e zoom del sensore 2X (Sensor Zoom Limit).
Focus +-	Auto Focus: Fare clic per mettere a fuoco automaticamente.Manual Focus: Fare clic per mettere a fuoco manualmente.Regolare la messa a fuoco con i pulsanti +-.One Push Focus: Fare clic per mettere a fuoco automaticamente una volta.Focus Near Limit: Impostare il limite di messa a fuoco più vicino.

Preset (Preset)

Camera Control Preset Accuracy Video Freeze while Preset Preset Speed 50 5 200 Zoom Quick Call Save Preset 0 Save Load Preset 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

Articolo	Descrizione
Save Preset	1. Posizionare la telecamera utilizzando i controlli di panoramica, inclinazione e zoom.2. Inserire un numero pre-impostato (0~255) nel campo Save Preset e fare clic su Save.
Load Preset	1. Inserire un numero pre-impostato (0~255) nel campo Load Preset e fare clic su Load.2. In alternativa, fare clic su un numero pre-impostato (0~19) nella sezione Quick Call.
Preset Accuracy	Attivare per migliorare la precisione del passaggio alle pre-impostazioni.
Video Freeze while Preset	Attivare per visualizzare solo la vista live dalle pre-impostazioni. La vista dal vivo dal percorso in movimento non verrà visualizzata.
Preset Speed	Regolare la velocità della telecamera quando ti sposti alle pre-impostazioni.

Impostazione di AI (AI Setting)

Il rilevamento e il tracciamento non possono essere attivati contemporaneamente.

AVer Live View AI Setting Camera Settings Video & Audio Network System Detection Off Tracking On On / Off Site Full face Body

Descrizione (Detection)

Detection On Tracking Off On / Off Site Full face Body

Cliccare sul selettore On/Off per attivare il rilevamento del corpo.

• La telecamera inquadrerà i corpi umani in vista con riquadri di delimitazione blu dell'intelligenza artificiale.
• Utilizzare l'API per segnalare le coordinate del riquadro di delimitazione AI a software di terze parti.

Tracciamento (Tracking)

L'aggiustamento manuale dei controlli di pan, tilt e zoom durante il tracciamento facciale disattiverà la funzione.

Detection Off Zoom AF MF Focus - Tracking On On / Off Preset Point Timeout to preset point Save 3 sec Tracking Site Eyes Full face Tracking Range Close Medium Wide

1. Posizionare la telecamera utilizzando i controlli di pan e tilt e quindi fare clic sul pulsante di salvataggio per salvare un Preset Point. Il predefinito è la posizione Home.
2. Dalla lista a discesa Timeout to preset point, selezionare un intervallo prima che la telecamera ritorni al punto preimpostato quando non è presente nessuno in vista. Il predefinito è di 3 secondi.
3. Scorri il pulsante On/Off per attivare il tracciamento facciale quando è presente un viso in vista. Una persona: la telecamera seguirà automaticamente e zoomerà sul viso.
   Più persone: la telecamera segnerà i visi in quadrati. Selezionare un volto da seguire automaticamente e zoomare facendo clic su un quadrato.
4. Scegliere il Tracking Site e il Tracking Range.

Impostazioni della telecamera (Camera Settings)

AVer Live View AI Setting Camera Settings Video & Audio Network System Exposure Image Process Exposure Mode IR Cut Filter Mode IR Cut Sensitivity Slow Shutter Full Auto Day Middle WOR BLC Exposure Value 0 Shutter Speed 1/60 4 1/1 1/10K F2.4 Gain Level 9dB Gain Limit Level 24dB 0 F1.6 0 42 24 42

Esposizione (Exposure)

Exposure Image Process Exposure Mode IR Cut Filter Mode IR Cut Sensitivity Slow Shutter Full Auto Day Low WDR BLC Exposure Value 0 Shutter Speed 1/60 -4 4 1/1 1/10K Iris Level F2.0 Gain Level 0dB Gain Limit Level 24dB 0 F1.6 0 42 24 42

Articolo	Descrizione
Exposure Mode	Selezionare una modalità di esposizione.
WDR	Attivare o disattivare l'ampia gamma dinamica (WDR) o la compensazione del controluce (BLC).
BLC
Exposure Value	Regolare esposizione, otturatore, diaframma e guadagno.
Shutter Speed
Iris Level
Gain Level
Gain Limit Level
IR Cut Filter Mode(solo MD330UI)	Selezionare la modalità Day, Night per attivare o disattivare la visione notturna a infrarossi. In alternativa, selezionare la modalità Auto e regolare il valore di IR Cut Sensitivity.
Slow Shutter	Attivare o disattivare Slow Shutter.

Elaborazione immagine (Image Process)

Articolo	Descrizione
White Balance	● Selezionare una modalità di bilanciamento del bianco. Quando è selezionata l'opzioneManual, sarà anche possibile regolare R Gain e B Gain.● Quando è selezionata l'opzioneOne Pushè selezionato, posizionare un pezzo di carta bianca davanti all'obiettivo della telecamera e fare clic suSetper calibrare il bilanciamento del bianco.
Saturation	Regolare la saturazione, il contrasto e la nitidezza.
Contrast
Sharpness
Mirror	Attivare o disattivareMirror o Flip.
Flip
Noise Filter	Selezionare un livello di filtraggio del rumore.

Video & Audio (Video & Audio)

AVer Live View AI Setting Camera Settings Video & Audio Network System Power Frequency(Hz) 50 59.94 60 Stream Video Output 1920x1080 I-VOP Interval (S) 1s 1 10 Mosaic on Stream Full face Video Output Resolution 1080p/50 Framerate 25 Rate Control VBR CBR Video Mode USB + Streaming Bitrate 4Mbps Encoding Type H.264 H.265 Audio Output Device Speaker Microphone Volume 3 0 10 Speaker Volume 3 0 10 Beamforming Type 30° Sampling Rate 48K Noise Suppression NR Encoding Type AAC

Video Setting

Articolo	Descrizione
Power Frequency (Hz)	Selezionare 50Hz, 59.94Hz o 60Hz in base alla propria regione.
Video Out Resolution	Seleziona una risoluzione di uscita video.RTSP: Max. 4K/30fpsHDMI: Max. 1080p 60Hz
Video Mode Selezionare una modalità video.	Solo USB: Streaming video tramite USB.Solo streaming: Streaming video tramite IP.USB + Streaming: Streaming video sia tramite USB che IP.
Stream Video Output	Selezionare la risoluzione del flusso nella Vista in diretta.
Framerate	Selezionare un framerate.
Bitrate	Selezionare un bitrate.
I-VOP Interval (S)	Trascinare il cursore per scegliere la frequenza con cui gli I-VOP appaiono in un flusso video.Intervalli I-VOP più brevi determinano una qualità video più elevata ma anche dimensioni di file più grandi.
Rate Control	Selezionare VBR o CBR.
Encoding Type	Selezionare H.264 o H.265.
Mosaic on Stream Attiva la pixelizzazione del viso o del corpo su uno stream RTSP per motivi di privacy.

Audio Setting

Articolo	Descrizione
Audio Output Device	Selezionare una sorgente audio.
Microphone Volume	Trascinare il cursore per regolare il volume del microfono.
Speaker Volume	Trascinare il cursore per regolare il volume del diffusore.
Beamforming Type	Selezionare un angolo di beamforming.
Sampling Rate	Selezionare una frequenza di campionamento AAC per lo streaming IP.
Noise Suppression	Selezionare un'impostazione di eliminazione del rumore. Avviare con NR prima di provare altre opzioni più vicine al tuo caso d'uso.● Per i test delle prestazioni, cfr. la tabella seguente.
Encoding Type	AAC

Impostazioni di riduzione del rumore	Caso d’uso Performance*
SPENTO	Ambiente interno molto silenzioso.	Il rumore viene mantenuto.
NR DSP	Ambiente interno a basso rumore.	Il rumore è ridotto
NR (consigliato) Ambiente	interno con forte rumore di fondo, ad esempio un ventilatore.	Il rumore è ridotto ulteriormente
NR+BF Quando è necessario limitare la portata della raccolta del suono con un angolo specificato.		√ Il rumore viene rimosso × Potrebbe perdere qualche parola
NR Forte Ambiente interno con forte rumore di fondo, ad esempio delle persone che parlano.		√ Il rumore viene rimosso × Richiede più tempo per elaborare e ridurre i suoni insoliti × Potrebbe perdere qualche parola

*Le prestazioni variano a causa di molti fattori, tra cui il rapporto voce/rumore, numero di relatori, le dimensioni della stanza, la direzione della sorgente sonora, la qualità del microfono, i suoni ambientali e così via. Le prestazioni sono state testate in condizioni di laboratorio AVer controllate.

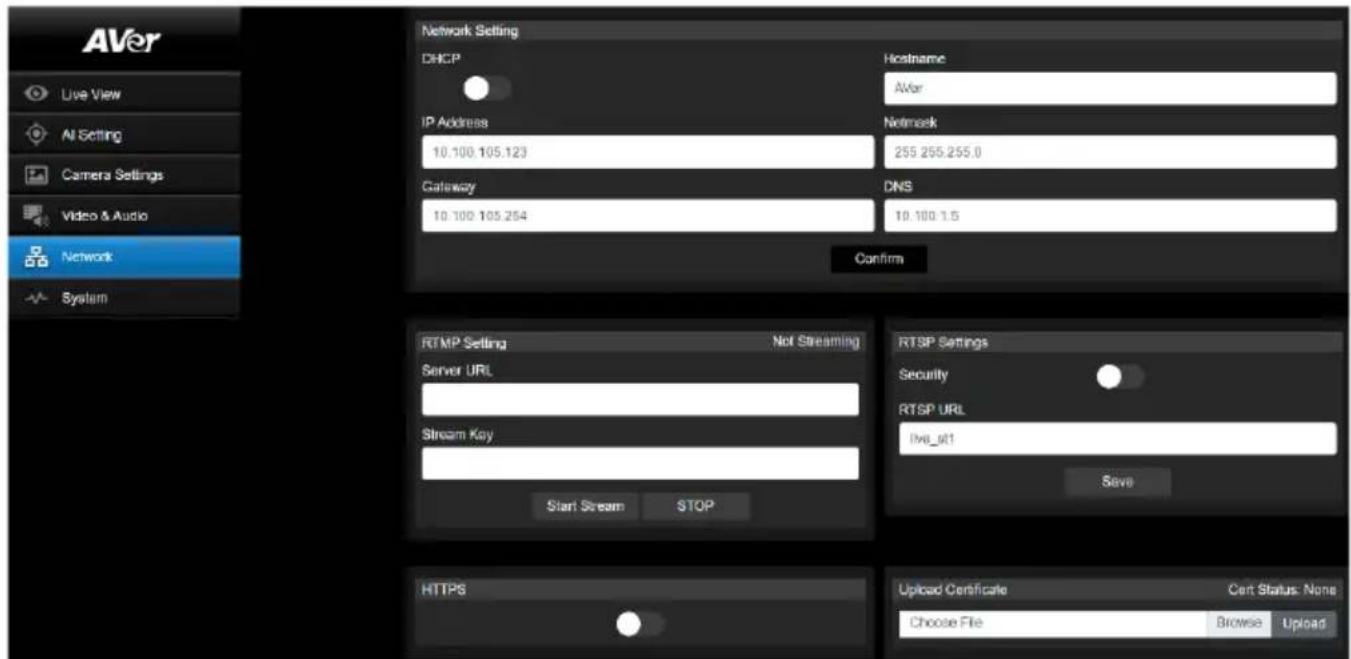

Rete (Network)

AVER Live View AI Setting Camera Settings Video & Audio Network System Network Setting DHCP IP Address 10.100.105.123 Gateway 10.100.105.254 Hostname AVar Netmask DNS 10.100.1.5 Confirm RTMP Setting Not Streaming Server URL Stream Key Start Stream STOP RTSP Settings Security RTSP URL live_srt1 Save HTTPS Upload Certificate Cert Status: None Choose File Browse Upload

Articolo	Descrizione
Hostname	Il nome host predefinito è AVer. È possibile modificare il nome host da visualizzare su altri dispositivi, ad esempio un router IP.
DHCP	Impostare la rete su DHCP o IP statico.DHCP: Attivare il pulsante DHCP e cliccare su Confirm per salvare tutte le impostazioni. Alla telecamera verranno assegnate automaticamente le relative impostazioni IP.Static IP: Disattivare il DHCP e inserire IP Address, Netmask, Gateway e DNS. Cliccare su Confirm per salvare tutte le impostazioni.
RTMP Setting	Trasmettere video in diretta su una piattaforma video come YouTube.Inserire il Server URL e la Stream Key della piattaforma video. Fare riferimento alle istruzioni della piattaforma per ottenere l'URL del server e la chiave dello streaming.Fare clic su Start Stream per avviare lo streaming, Stop per interrompere lo streaming.
RTSP Settings Proteggere il flusso video su lettori multimediali come VLC, PotPlayer e QuickTime accertandosi che solo gli utenti autorizzati possano accedervi.Quando l'opzione Security è disattivata:Inserire l'URL RTSP della telecamera nel lettore multimediale.RTSP URL: rtsp://[indirizzo IP della telecamera]/live_st1Esempio: rtsp://192.168.1.100/live_st1Quando la funzionalità Security è attivata:Inserire l'URL RTSP e il nome utente/password della	telecamera nel lettore multimediale.2. RTSP URL: rtsp://[nome utente:password]@[indirizzo IP della telecamera]/live_st1Esempio: rtsp://1:1@192.168.1.100/live_st13. nome utente/password: nome utente/password della telecamera (accesso all'interfaccia web)
HTTPS	Abilitare HTTPS per stabilire una connessione sicura tra il browser e la telecamera. Per abilitare l'accesso HTTPS sulla telecamera:1. Ottenere un certificato SSL per la crittografia e la decrittografia in formato codificato base 64 e utilizzare una chiave privata in formato PKCS#8 (non crittografata).2. Comprimere il contenuto del certificato richiesto in formato PEM. Il certificato SSL caricato sulla telecamera deve essere in formato PEM.3. Fare clic suBrowseper selezionare il file del certificato, quindi fare clic suUpload.4. Attivare HTTPS.

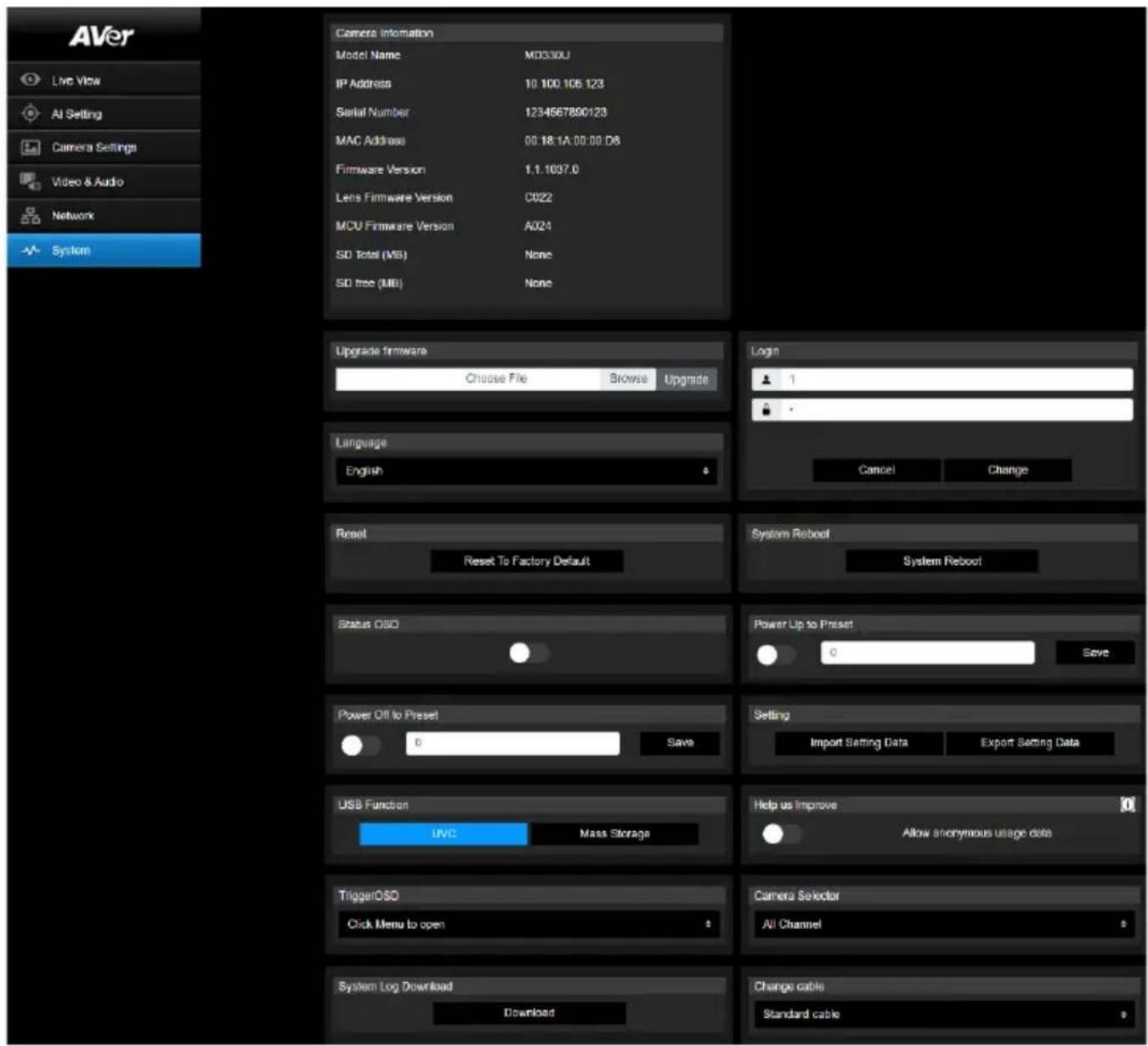

Sistema (System)

Aver Live View AI Setting Camera Settings Video & Audio Network System Camera Information Model Name MD330U IP Address 10.100.106.123 Serial Number 1234567890123 MAC Address 00.18.1A.00.00.D8 Firmware Version 1.1.1037.0 Lens Firmware Version C022 MCU Firmware Version A024 SD Total (MB) None SD free (MB) None Upgrade firmware Choose File Browse Upgrade Language English Login 1 Cancel Change Reset Reset To Factory Default System Reboot System Reboot Status OSO Power Up to Preset 0 Save Power Off to Preset 0 Save Setting Import Setting Data Export Setting Data USB Function UVC Mass Storage Help us Improve Allow anonymous usage data TriggerOSO Click Menu to open Camera Selector All Channel System Log Download Download Change cable Standard cable

Articolo	Descrizione
Camera Information	Visualizza le informazioni di sistema.
Upgrade Firmware	Per aggiornare il firmware, procedere come segue.1. Scaricare il firmware più recente dahttps://www.aver.com/download-center/.2. Sulla pagina Web accedere su System > Upgrade firmware.3. Cliccare su Browse per selezionare il firmware.4. Cliccare su Upgrade per avviare l'aggiornamento firmware.5. Aggiornare il browser al termine del processo di aggiornamento.[Nota] Tenere la telecamera collegata a una sorgente di alimentazione durante l'aggiornamento del firmware. La connessione di rete verrà persa durante il processo e la telecamera si riavvieràautomaticamente dopo l'aggiornamento.
Login	Il nome utente/password predefinito è admin/admin. Per modificare il nome utente/password, immettere il nuovo nome utente/password e fare clic su Change.
Language	Modificare la lingua dell'interfaccia web.
Reset	Ripristinare la telecamera alle impostazioni predefinite di fabbrica.
System Reboot	Riavviare la telecamera.
Status OSD	Consente di visualizzare lo stato delle preimpostazioni sull'uscita HDMI durante funzioni quali il salvataggio, il caricamento e l'annullamento delle preimpostazioni.
Power Up to Preset	Quando questa funzione è abilitata, la telecamera si sposta nella posizione definita dopo l'accensione.Fare clic sulla levetta per attivare la funzione > inserire un numero di preselezione > fare clic su Save.Assicurarsi che il numero di preselezione sia stato definito prima di abilitare questa funzione.
Power Off to Preset	Quando questa funzione è abilitata, la telecamera si sposta nella posizione definita prima di spegnersi.Fare clic sulla levetta per attivare la funzione > inserire un numero di preselezione > fare clic su Save.Assicurarsi che il numero di preselezione sia stato definito prima di abilitare questa funzione.
Setting	Importa o esporta le impostazioni della tua telecamera.
USB Function	Selezionare UVC o Mass Storage.UVC: Streaming video tramite USB.Archiviazione di massa: Accedere alla scheda microSD inserita tramite connessione USB.1. Collegare la telecamera a un computer utilizzando il cavo USB 3.0 da tipo B a tipo A incluso.2. Accertarsi che una scheda microSD sia stata inserita nello slot.3. Sull'interfaccia web, andare su System > USB Function > selezionare Mass Storage.
Help Us Improve	Accetta o rifiuta di fornire dati in modo anonimo.
Trigger OSD	Seleziona come viene aperto il menu OSD con il telecomando.
Camera Selector	Assegna un numero alla tua telecamera che corrisponda ai pulsanti di selezione della telecamera sul telecomando.Quando All Channel sono selezionati, non è richiesta alcuna selezione sul telecomando per far funzionare la tua telecamera.
System Log Download	Clicca per scaricare il registro di sistema.
Change Cable Seleziona un cavo dell'obiettivo da installare. Quando viene richiesto di riavviare, scollegati dall'alimentazione e cambia il cavo dell'obiettivo.

AVerCamera Setting Tool

Lo AVerCamera Setting Tool è un software applicativo che supporta il funzionamento delle telecamere AVer PTZ quando si effettua lo streaming con un software di terze parti. Consente agli utenti di configurare le impostazioni dell'immagine, dell'audio e del video senza un telecomando, oltre a collegare la telecamera via USB.

• Scaricare lo AVerCamera Setting Tool dal sito web AVer:
  (https://www.aver.com/Downloads/search?q=AVer%20Camera%20Setting%20Too).
• Per dettagli sulle impostazioni, cfr. il capitolo nel manuale utente per lo CaptureShare.

Specifiche

Telecamera
Sensore immagine 1/2.8" Exmor CMOS
Elementi immagine effettivi	8 Megapixel
Risoluzioni di uscita	4K/30 (solo IP/ UVC), 1080p/60, 1080p/59.94, 1080p/50, 1080p/30, 1080p/29.97, 1080p/25, 720p/60, 720p/59.94,
Illuminazione minima	0.7 lux (IRE50, F1.6, 30fps)
Rapporto segnale/rumore ≥ 50dB
Guadagno Auto, Manuale
Velocità dell'otturatore 1/1 to 1/10,000 sec
Controllo dell'esposizione	Auto, Manuale, Priority AE (Shutter, IRIS), BLC, WDR
Bilanciamento dei bianchi Auto, Manuale
Zoom ottico 30X
Angoli di visualizzazione	DFOV: Da 75,5° (Grandangolo) a 3.1° (Tele)HFOV: Da 68,0° (Grandangolo) a 2.7° (Tele)VFOV: Da 41,7° (Grandangolo) a 1.5° (Tele)
Lunghezza focale	f = da 4.3 mm (Grandangolo) a 129 mm (Tele)
Apertura (Iride)	F = da 1.6 (Grandangolo) a 4.7 (Tele)
Distanza minima di	Panoramico: 0.01 m, Tele: 1.2 m
Angolazioni di Pan / Tilt	Pan: ±170°, Tilt: +90° / -35°
Velocità di Pan / Tilt Speed	Pan: Da 0.1° a 100°/sec, Tilt: Da 0,1° a 100°/sec
Velocità preimpostata	Pan: 200°/sec, Tilt: 200°/sec
Posizione preimpostata	10 (IR), 256 (RS-232 / IP)
Controllo fotocamera -	VISCA (RS-232 / IP), PELCO-D & PELCO-P (RS-232), CGI (IP)
Elaborazione immagine	Riduzione del rumore (2D / 3D), Capovolgi, Specchio
Frequenze di alimentazione	50Hz / 59.94Hz / 60Hz
Relatore
Altoparlante integrato	Sì
SPL	77 dB SPL (1W; 1m)
Uscita massima	90 dB SPL a 0,5 metri
Microfono
Microfono incorporato	2 (omnidirezionale)
Riduzione del rumore AI	Sì
Intervallo di raccolta	5 metri
Sensibilità	-33 dBFS
Risposta in frequenza	Da 20 Hz a 20.000 Hz
SPL massimo	133 dB SPL a 0,5 metri
Interfaccia
Uscite video HDMI, IP, USB
Uscite audio HDMI, IP, USB
alloggiamento scheda microSD	Max. 32GB / SDXC
Generale
Requisiti elettrici	100-240V AC~ to 12V DC === 3.34A* L'adattatore di alimentazione incluso (GSM40A12) è prodotto da MEAN WELL Enterprises Co., Ltd. con classificazione di Classe I.** L'alimentatore è specificato come parte della strumentazione
Ingresso alimentazione	12V CC === 3A
Consumo energetico 36W
Dimensioni (L x A x P)	168 x 205 x 126 mm
Peso netto	1.95kg
Applicazione	All'interno
Lampada Tally	N/D
Sicurezza	Alloggiamento Kensington
Telecomando	Infrarossi
Condizioni di funzionamento	Temperatura: 0°C to +35°C; Umidità: 20% to 80%Pressione atmosferica: 700 ~ 1060hpa
Condizioni di conservazione e trasporto	Temperatura: -20°C to +60°C; Umidità: 20% to 95%Pressione atmosferica: 500 ~ 1060hpa
Streaming IP
Risoluzione	4K, 30fps
Formati di compressione video di rete	H.264, H.265
Frame Rate massimo	4K, 30fps
Interfacce di rete	10 / 100 / 1000 Base-T
Capacità multi-stream	2 (RTSP / Pagina Web), 4K 30fps (max.)
Protocolli di rete	IPv4, TCP, UDP, ARP, ICMP, IGMP, HTTP, DHCP, RTP / RTCP, RTSP, RTMP, VISCA over IP
Registrazione
Regola della soglia ciclica	Flusso video: 720p, 1080p, 4K32Mbps: 1.3GB16Mbps: 700MBOthers: 500MB
USB
Connettore USB 3.0
Formato video MJPEG, YUY2
Formato audio PCM
Classe video USB (UVC)	Video: UVC1.1Audio: UAC1.0
Strumenti Software
Ricerca IP e strumento di	Supporta Windows® 7 o versioni successive

Le specifiche sono soggette a modifiche senza preavviso.

Guida alla risoluzione dei problemi

Cosa significa grado medico?

Significa che la telecamera della serie MD330U è certificata secondo lo standard IEC 60601-1-2.

Questa certificazione garantisce che la telecamera della serie MD330 limita in modo efficace la generazione, la propagazione e la ricezione dell'energia elettromagnetica. In questo modo, si riducono al minimo i rischi di effetti indesiderati come interferenze elettromagnetiche (EMI) o danni fisici ad altre apparecchiature operative.

Posso installare la telecamera capovolta?

Sì, accertarsi di accorciare la lunghezza del cavo dell'obiettivo avvolgendolo e legandolo con una fascetta. Configurare le funzioni Mirror e Flip secondo necessità.

Quanto è lungo il cavo dell'obiettivo?

Il cavo dell'obiettivo è di 180 cm.

Posso utilizzare una prolunga USB per allungare il cavo dell'obiettivo?

No, ciò potrebbe danneggiare la telecamera. Si prega di contattare AVer per gli accessori opzionali.

Posso disinfettare la telecamera spruzzandoci sopra dell'alcol?

No, fare riferimento a .

Come aprire il menu OSD (On-Screen Display)?

1. Accertarsi che il cavo HDMI sia collegato alla telecamera e al display.
2. Sul telecomando, tenere premuto Menu per 3 secondi per aprire il menu OSD.
3. Una luce viola fissa sulla spia LED indicherà che il menu OSD è attivato.

La telecamera improvvisamente non riesce a ricevere la mia voce e la spia LED lampeggia in arancione.

• Una luce arancione lampeggiante sulla spia LED indica che il microfono è disattivato.
• L'aggiornamento a firmware 1.1.1030.0 o versioni successive per evitare che dei software di videoconferenza, come Microsoft Teams o Google Meet, disattivino l'audio della telecamera quando ritengono che il volume ricevuto sia troppo alto.

Aggiornamento e ripristino del firmware.

- Per aggiornare:

Il firmware 1.1.1017.0 o successivo può essere aggiornato alla versione più recente.

Il firmware 1.1.1016.0 o precedente deve essere aggiornato al firmware 1.1.1017.0 prima di eseguire l'aggiornamento alla versione più recente.

- Per eseguire il rollback:

La prima versione a cui è possibile eseguire il rollback è il firmware 1.1.1017.0.

Non c'è alcuna immagine sullo schermo di uscita.

1. Controllare di nuovo tutti i connettori come indicato in questo manuale.
2. Verificare l'impostazione del dispositivo di uscita del display.

L'immagine sullo schermo di uscita è distorta o l'immagine è sfuocata.

1. Ripristina tutte le impostazioni modificate allo stato di default stabilito dal produttore. Sul telecomando, premere Menu > Factory Default > On.
2. Utilizzare le funzioni del menu Luminosità (Brightness) e Contrasto (Contrast) per ridurre la distorsione, se applicabile.
3. Se si scopre che l'immagine è sfuocata o fuori fuoco, cliccare sul pulsante Auto Focus sulla pagina di configurazione Web (Live View > Camera Control).

La voce dell'altoparlante è statica o con rumore indesiderato

1. Tenere la fotocamera ad almeno un metro di distanza da altre apparecchiature elettriche.
2. Ripristina tutte le impostazioni della fotocamera ai valori predefiniti di fabbrica. Sul telecomando, premere Menu > System > Factory Default > On.
3. Regolare il Speaker Volume e abilitare la funzione di Noise Suppression. Nella pagina Configurazione Web della fotocamera, vai su Video & Audio > Audio Setting.
4. Contattare il distributore autorizzato o il punto vendita se il problema si ripresenta.

Non è possibile trovare le immagini istantanee dalla scheda microSD dopo aver premuto il pulsante Snapshot sulla testina rimovibile della fotocamera o sul telecomando

1. Per il pulsante Istantanea sulla testa della fotocamera, provare a premere il pulsante per più di 1 secondo poiché una breve pressione serve per la funzione di messa a fuoco.
2. Ricontrolla se la scheda microSD è inserita correttamente.
3. Ricontrolla le specifiche e il volume della scheda microSD, fare riferimento al capitolo .

4. Contattare il distributore autorizzato o il punto vendita se il problema si ripresenta.

5. Puoi accedere direttamente alla scheda microSD con il tuo computer. Fare così, a. Collegare la fotocamera al computer utilizzando il cavo USB 3.0 da tipo B a tipo A in dotazione. b. Nella pagina Web, vai su System > USB Function. Seleziona Mass Storage.

Ora puoi accedere alla scheda microSD tramite il tuo computer.

Tabella dei comandi RS-232 VISCA

Command Set	Command	Command Packet	Comments
IF_Clear	Broadcast	88 01 00 01 FF	I/F Clear (Clear Visca connection & command buffer queue)
CommandCancel	--	8x 2p FF	p: Socket No. (=1or2)
CAM_Power	On	8x 01 04 00 02 FF	Power OFF to Standby modePower ON supported in Standby mode only
	Off 8x 01 04 00 03	FF
CAM_Zoom	Stop	8x 01 04 07 00 FF	Zoom Control
	Tele(Standard) 8x	01 04 07 02 FF
	Wide(Standard)	8x 01 04 07 03 FF
	Tele(Variable)	8x 01 04 07 2p FF	p=0 (Low) to 7 (High)
	Wide(Variable)	8x 01 04 07 3p FF
	Direct 8x 01 04 47	0p 0q 0r 0sFF	pqrs: Zoom Position, MD330U(I):0x0140~0x54C0
CAM_DZoom	On	8x 01 04 06 02 FF	Digital (Sensor) zoom ON/OFF
	Off 8x 01 04 06 03	FF
CAM_Focus	Stop	8x 01 04 08 00 FF	Focus ControlEach 'Far/Near' needs a 'stop'
	Far (Standard)	8x 01 04 08 02 FF
	Near (Standard)	8x 01 04 08 03 FF
	Far (Variable)	8x 01 04 08 2p FF	p=0 (Low) to 7 (High)
	Near (Variable)	8x 01 04 08 3p FF
	Auto Focus	8x 01 04 38 02 FF	AF ON/OFF
	Manual Focus	8x 01 04 38 03 FF
	Auto/Manual	8x 01 04 38 10 FF
	One Push	8x 01 04 18 01 FF
	Direct 8x 01 04 48	0p 0q 0r 0sFF	pqrs: Focus Position,MD330U(I): 0x0000(wide) ~ 0x4000(tele)
	Near Limit 8x 01 04	28 0p 0q 0r 0sFF	pqrs: Focus Near Limit Position0001: 0.01m0002: 1m0003: 1.5m0004: 2m0005: 3m0006: 6m0007: 10m
CAM_AFMode	Normal AF	8x 01 04 57 00 FF	Continuous AF ON
	Zoom Trigger AF	8x 01 04 57 02 FF	Continuous AF OFF, only trigger AF after PTZ done
CAM_WB	Auto	8x 01 04 35 00 FF	Normal Auto
	ATW	8x 01 04 35 04 FF
	Indoor 8x 01 04 35 01 FF
	Outdoor	8x 01 04 35 02 FF
	One Push WB	8x 01 04 35 03 FF	One Push WB mode
	Manual	8x 01 04 35 05 FF	Manual Control mode
	One Push Trigger	8x 01 04 10 05 FF	One Push WB Trigger
CAM_RGain	Reset	8x 01 04 03 00 FF	Return to 80 (128) value
	Up 8x 01 04 03 02 FF		Manual Control of R Gain
	Down	8x 01 04 03 03 FF
	Direct 8x 01 04 43 00 00 0p 0q FF		pq: R Gain 00(0) to FF(255)
CAM_BGain	Reset	8x 01 04 04 00 FF	Return to 80 (128) value
	Up 8x 01 04 04 02 FF		Manual Control of B Gain
	Down	8x 01 04 04 03 FF
	Direct	8x 01 04 44 00 00 0p 0q FF	pq: B Gain 00(0) to FF(255)
CAM_AE	Full Auto	8x 01 04 39 00 FF	Automatic Exposure mode
	Manual	8x 01 04 39 03 FF	Manual Control mode
	Shutter Priority	8x 01 04 39 0A FF	Shutter Priority Automatic Exposure mode
	Iris Priority	8x 01 04 39 0B FF	Iris Priority Automatic Exposure mode
CAM_SlowShutter	Auto	8x 01 04 5A 02 FF	Auto Slow Shutter ON/OFF
	Manual 8x 01 04 5A 03 FF
CAM_Shutter	Reset	8x 01 04 0A 00 FF	Shutter Setting
	Up	8x 01 04 0A 02 FF
	Down	8x 01 04 0A 03 FF
	Direct 8x 01 04 4A 00 00 0p 0q FF		pq: Shutter Position
CAM_Iris	Reset	8x 01 04 0B 00 FF	Iris Setting
	Up 8x 01 04 0B 02 FF
	Down	8x 01 04 0B 03 FF
	Direct 8x 01 04 4B 00 00 0p 0q FF		pq: Iris Position
CAM_Gain	Reset	8x 01 04 0C 00 FF	Gain Setting
	Up	8x 01 04 0C 02 FF
	Down	8x 01 04 0C 03 FF
	Direct 8x 01 04 4C 00 00 0p 0q FF		pq: Gain Position
	AE Gain Limit	8x 01 04 2C 0p FF	p: Gain Position (8 to E: 24db~42db)
CAM_ExpComp	Reset	8x 01 04 0E 00 FF	Exposure Comp Amount Setting
	Up	8x 01 04 0E 02 FF
	Down 8x 01 04 0E	03 FF
	Direct 8x 01 04 4E	00 00 0p0q FF	pq: ExpComp Position
CAM_Backlight	On	8x 01 04 33 02 FF	Back Light Compensation ON/OFF
	Off	8x 01 04 33 03 FF
CAM_LR_Reverse	On	8x 01 04 61 02 FF	Mirror Image ON/OFF
	Off	8x 01 04 61 03 FF
CAM_Flip	On	8x 01 04 66 02 FF	Flip ON/OFF
	Off	8x 01 04 66 03 FF
CAM_Preset	Reset	8x 01 04 3F 00 pp FF	Preset Cancel. pp: Preset Number0x00~0xFF
	Set	8x 01 04 3F 01 pp FF	Preset Save.
	Recall	8x 01 04 3F 02 pp FF	Preset Load.
CAM_Menu	On	8x 01 06 06 02 FF	Menu Display ON/OFF
	Off 8x 01 06 06 03	FF
	On/Off	8x 01 06 06 10 FF
CAM_MenuEnter	--	8x 01 7E 01 02 00 01FF	Enter Submenu
CAM_NR	--	8x 01 04 53 0p FF	p: Image NR Setting (0:OFF, Level1 to 3)
CAM_WDR	On	8x 01 04 3D 02 FF	Wdr ON/OFF
	Off	8x 01 04 3D 03 FF
CAM_ICR	On	8x 01 04 01 02 FF	Infrared Mode ON (Night)
	Off	8x 01 04 01 03 FF	Infrared Mode OFF (Day)
CAM_AutoICR	On	8x 01 04 51 02 FF	Auto Infrared mode ON/OFF
	Off	8x 01 04 51 03 FF
	Threshold 8x 01 04	21 00 00 0p 0qFF	pq: ICR OFF(Day)->ON(Night) threshold level00: Low; 01: Middle; 02: High
CAM_IDWrite	--	8x 01 04 22 0p 0q 0r 0sFF	pqrs: Camera ID (=0000 to FFFF)
Video Format Change	-- 8x 01 7E 01 1E	0p 0qFF	pq
			0x02: 1920x1080P/60
			0x03: 1920x1080P/59.94
			0x04: 1920x1080P/30
			0x05: 1920x1080P/29.97
			0x0B: 1280x720p/60
			0x0C: 1280x720p/59.94
			0x0D: 1920x1080p/50
			0x18: 1920x1080p/25
			0x26: 1280x720p/50
			0x27: 1280x720p/30
IR_Receive	On	8x 01 06 08 02 FF	Infrared remote commander reception ON
Pan-tilt Drive	Up	8x 01 06 01 VV WW 0301 FF	VV: Pan speed setting 0x01 (low speed) to 0x18(high speed)WW: Tilt speed setting 0x01 (low speed) to 0x18(high speed)YYYY: Pan Position 7FFF(170°) to 8000(-170°)(Normalized, CENTER 0000)ZZZZ: Tilt Position 7FFF(90°) to 8000(-35°)(Image Flip: OFF) (Normalized, CENTER 0000)
	Down 8x 01 06 01	VV WW 0302 FF
	Left 8x 01 06 01	VV WW 0103 FF
	Right 8x 01 06 01	VV WW 0203 FF
	UpLeft 8x 01 06 01	VV WW 0101 FF
	UpRight 8x 01 06	01 VV WW 0201 FF
	DownLeft 8x 01 06	01 VV WW 0102 FF
	DownRight 8x 01	06 01 VV WW 0202 FF
	Stop 8x 01 06 01	VV WW 0303 FF
	AbsolutePosition	8x 01 06 02 VV WW0Y 0Y 0Y 0Y 0Z 0Z 0Z0Z FF
	RelativePosition	8x 01 06 03 VV WW0Y 0Y 0Y 0Y 0Z 0Z 0Z0Z FF
	Home	8x 01 06 04 FF
	Reset	8x 01 06 05 FF
Freeze	Freeze On	8x 01 04 62 02 FF	Freeze On Immediately
	Freeze Off	8x 01 04 62 03 FF	Freeze Off Immediately
	Preset FreezeOn	8x 01 04 62 22 FF	Freeze On When Running Preset
	Preset FreezeOff	8x 01 04 62 23 FF	Freeze Off When Running Preset
RTMP	On	8x 01 04 A2 02 FF	RTMP ON/OFF
	Off	8x 01 04 A2 03 FF
Video mode	USB+Stream	8x 01 04 A3 00 FF	Video mode setting
	USB only	8x 01 04 A3 01 FF
	Streaming only	8x 01 04 A3 03 FF
Reboot	On	8x 01 04 A4 FF	System reboot
P/T_Spd_Relative_Zoom_Ratio	On	8x 01 04 A6 02 FF	P/T Speed Relative Zoom Ratio ON/OFF
	Off	8x 01 04 A6 03 FF
Factory Reset	System FactoryReset	8x 01 04 3F 03 00 FF
Preset Speed Set Preset	8x 01 06 20 0p FF p=1 (Low) to 6 (High)
	Speed
Facial Tracking	On	8x 01 04 7D 02 FF	AI Facial Tracking ON/OFF
	Off 8x 01 04 7D 03 FF
Inquiry Command	Inquiry Packet	Reply Packet	Comments
CAM_Powerlnq	8x 09 04 00 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_ZoomPoslnq	8x 09 04 47 FF	y0 50 0p 0q 0r 0s FF	pqrs: Zoom Position
CAM_DZoomModelnq 8x 09 04 06 FF		y0 50 02 FF	D-Zoom On
		y0 50 03 FF	D-Zoom Off
CAM_FocusModelnq 8x 09 04 38 FF		y0 50 02 FF	Auto Focus
		y0 50 03 FF Manual Focus
CAM_FocusPoslnq	8x 09 04 48 FF	y0 50 0p 0q 0r 0s FF	pqrs: Focus Position
CAM_FocusNearLimitlnq	8x 09 04 28 FF	y0 50 0p 0q 0r 0s FF	pqrs: Focus Near Limit Position
CAM_AFModelnq 8x 09 04 57 FF		y0 50 00 FF	Continuous AF ON
		y0 50 02 FF Continuous AF OFF, only trigger AF after PTZ done
CAM_WBModelnq 8x 09 04 35 FF		y0 55 00 FF	Auto
		y0 55 04 FF ATW
		y0 55 01 FF	Indoor
		y0 55 02 FF Outdoor
		y0 55 03 FF	One Push WB
		y0 55 05 FF	Manual
CAM_RGainlnq	8x 09 04 43 FF	y0 50 00 00 0p 0q FF	pq: R Gain
CAM_BGainlnq	8x 09 04 44 FF	y0 50 00 00 0p 0q FF	pq: B Gain
CAM_AEModelnq	8x 09 04 39 FF	y0 50 00 FF	Full Auto
		y0 50 03 FF Manual
		y0 50 0A FF	Shutter Priority
		y0 50 0B FF	Iris Priority
CAM_SlowShutterModelnq	8x 09 04 5A FF	y0 50 02 FF	Auto
		y0 50 03 FF Manual
CAM_ShutterPoslnq	8x 09 04 4A FF	y0 50 00 00 0p 0q FF	pq: Shutter Position
CAM_IrisPoslnq	8x 09 04 4B FF	y0 50 00 00 0p 0q FF	pq: Iris Position
CAM_GainPoslnq	8x 09 04 4C FF	y0 50 00 00 0p 0q FF	pq: Gain Position
CAM_GainLimitlnq	8x 09 04 2C FF	y0 50 0q FF	p: Gain Limit
CAM_ExpCompPoslnq	8x 09 04 4E FF	y0 50 00 00 0p 0q FF	pq: ExpComp Position
CAM_BacklightModelnq	8x 09 04 33 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_LR_Reverse_Inq	8x 09 04 61 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_Flip_Inq	8x 09 04 66 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_NRInq	8x 09 04 53 FF	y0 50 0p FF	p: NR Level
CAM_WDRInq	8x 09 04 3D FF	y0 50 02 FF	On
		y0 50 03 FF Off
CAM_ICRModelnq	8x 09 04 01 FF	y0 50 02 FF	On (Night)
		y0 50 03 FF	Off (Day)
CAM_AutoICRModelnq	8x 09 04 51 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_AutoICRThresholdInq	8x 09 04 21 FF	y0 50 00 00 0p 0q FF	pq: ICR OFF(Day)->ON(Night)threshold level00: Low; 01: Middle; 02: High
CAM_IDInq	8x 09 04 22 FF	y0 50 0p 0q 0r 0s FF	pqrs: Camera ID
CAM_VersionInq	8x 09 00 02 FF	y0 50 ab cdmn pq rs tu vw FF	abcd: Vendor Code, AVer: 2574mnpq: Model Code, MD330U(I):0559rstu: Firmware version (ex: 4025 for 1.1.4025.0)vw: Socket Number (=02)
CAM_MenuModelnq 8x 09 06 06 FF		y0 50 02 FF	On
		y0 50 03 FF Off
Video Format Inq	8x 09 06 23 FF	y0 50 02 FF	1920x1080P/60
		y0 50 03 FF	1920x1080P/59.94
		y0 50 04 FF	1920x1080P/30
		y0 50 05 FF 1920x1080P/29.97
		y0 50 0B FF	1280x720p/60
		y0 50 0C FF 1280x720p/59.94
		y0 50 0D FF	1920x1080p/50
		y0 50 18 FF	1920x1080p/25
		y0 50 26 FF	1280x720p/50
		y0 50 27 FF 1280x720p/30
IR_Receive 8x 09 06 08 FF		y0 50 02 FF	On
		y0 50 03 FF Off
Pan-tiltPosInq	8x 09 06 12 FF	y0 50 0Y 0Y 0Y 0Y0Z 0Z 0Z 0Z FF	YYYY: Pan Position 7FFF(170°) to 8000(-170°)(Normalized, CENTER 0000)ZZZZ: Tilt Position 7FFF(90°) to 8000(-35°)(Image Flip: OFF) (Normalized, CENTER 0000)
CAM_Preset_Inq	8x 09 04 3F FF	y0 50 pp FF	Return the last preset number which has beenoperated pp:01-FF
Pan-tiltMaxSpeedInq	8x 09 06 11 FF	y0 50 ww zz FF	ww = Pan Max Speed zz = Tilt Max Speed
Freeze_Mode_Inq	8x 09 04 62 01 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
Preset_Freeze_Inq	8x 09 04 62 02 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
RTMP_Inq	8x 09 04 A2 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
Video_mode_Inq	8x 09 04 A3 FF	y0 50 00 FF	USB+Stream
		y0 50 01 FF	USB only
		y0 50 03 FF Streaming only
P/T_Spd_Relative_Zoom_Ratio_Inq	8x 09 04 A6 FF	y0 50 02 FF	On
		y0 50 03 FF Off
Preset_Speed_Inq	8x 09 06 20 FF	y0 50 0p FF	p=1 (Low) to 6 (High)
Firmware version	8x 09 36 69 04 FF	y0 50 0p 0q 0r 0s 0t0u 0v 0w FF	fw_ver: p.q.rstu.vw
Facial Tracking Inq	8x 09 04 7D FF	y0 50 02 FF	On
		y0 50 03 FF Off
CAM_Hdmi_Port Inq 8x 09 7E	04 79 00FF	y0 50 00 00 00 00 0000 00 00 00 0p 0q 0r0s FF	pqrs: Source physical address (See HDMI VSDB)p:data[A], q:data[B], r:data[C], s:data[D]

Impostazioni VISCA over IP

PORT

Internet protocol IPv4

Transport protocol UDP

Port address 52381

FORMAT

	byte 0	byte 1	byte 2	byte 3	byte 4	byte 5	byte 6	byte 7	byte 8 ~~~ byte 23
func	Payload type		Payload Length		Sequence number				Payload (1 to 16 bytes)
data	Value1	Value2	1~16(0x0001~0x0010)		0x00000000 ~ 0xFFFFFFFF				VISCA Packet (see page VISCA)

Payload type
