MANUALE UTENTE C20i AVer

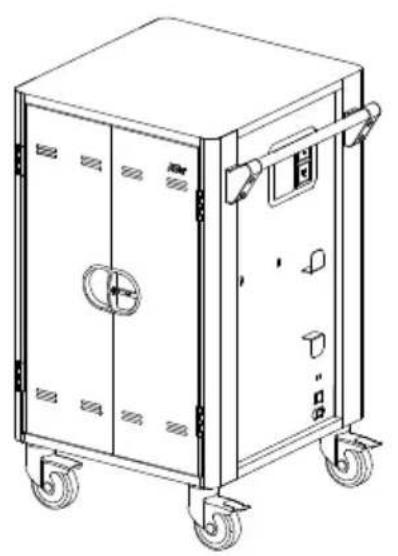

Contenuto della confezione

La confezione contiene i seguenti articoli. Verificare che siano tutti presenti prima di iniziare a usare il dispositivo.

Cavo di alimentazione

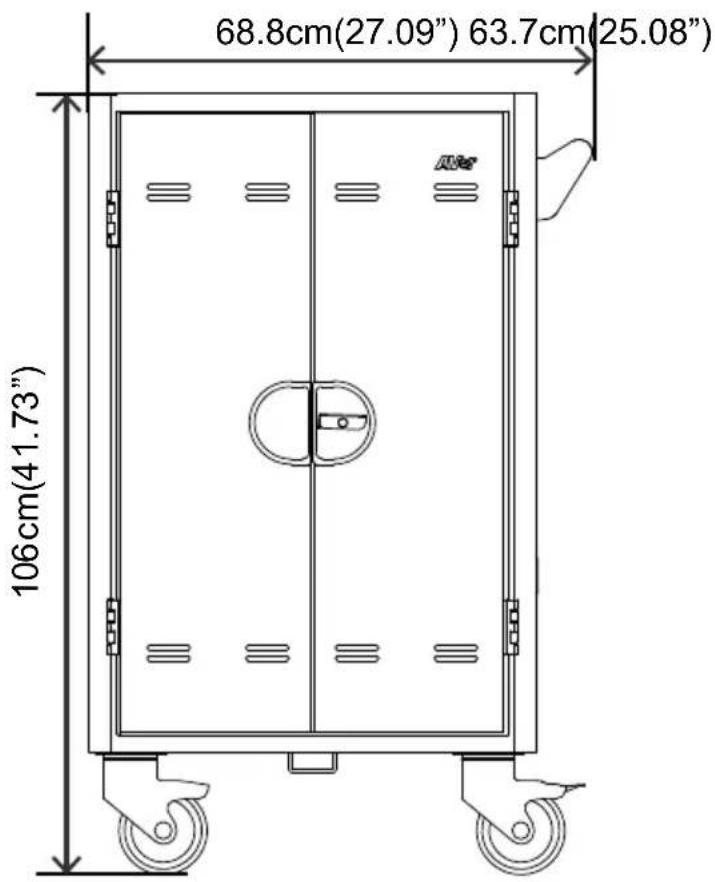

Dimensioni

68.8cm(27.09") 63.7cm(25.08") 106cm(41.73")

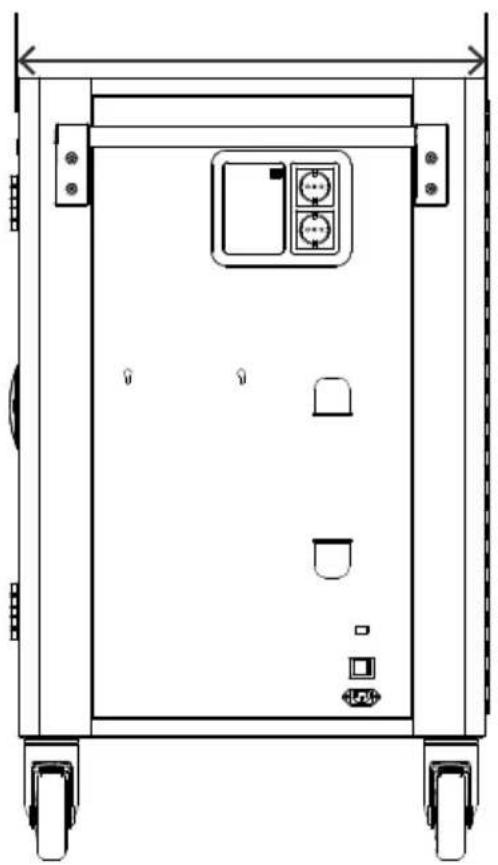

Parte frontale Lato Indietro

1. Piattaforma di lavoro
2. Impugnatura
3. Fori di ventilazione
4. Blocco porta
5. Ruota orientabile da 5", con blocco

6. Ruote orientabili da 5"

7. Uscite ausiliarie* 14. Fori di ventilazione

8. Pannello LED 15. Blocco porta
9. Punti di montaggio per Access point supporto (opzionale)
10. Gancio di sicurezza
11. Staffe avvolgi-cavo di alimentazione
12. Porta USB per aggiornamento firmware
13. Interruttore alimentazione
14. Ingresso alimentazione

* Il tipo di presa ausiliaria può variare a seconda del paese.

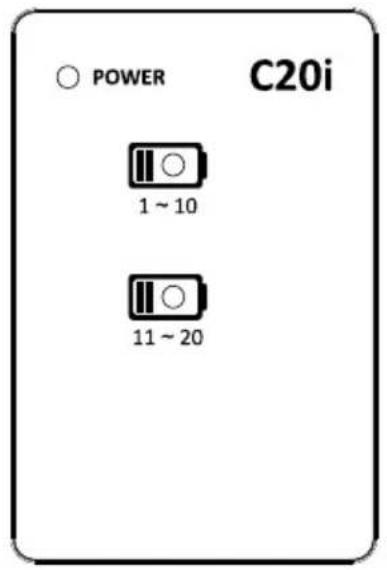

Spie LED

POWER C20i 1 ~ 10 11 ~ 20

LED Stato
Alimentazione x1	1. Verde fisso: ON2. Arancione lampeggiante: Sovraccarico di corrente3. Rosso lampeggiante: Guasto anomalo (Contattare assistenza)
Stato dispositivo x2	1. OFF: Nessun caricamento2. Blu fisso: Caricamento

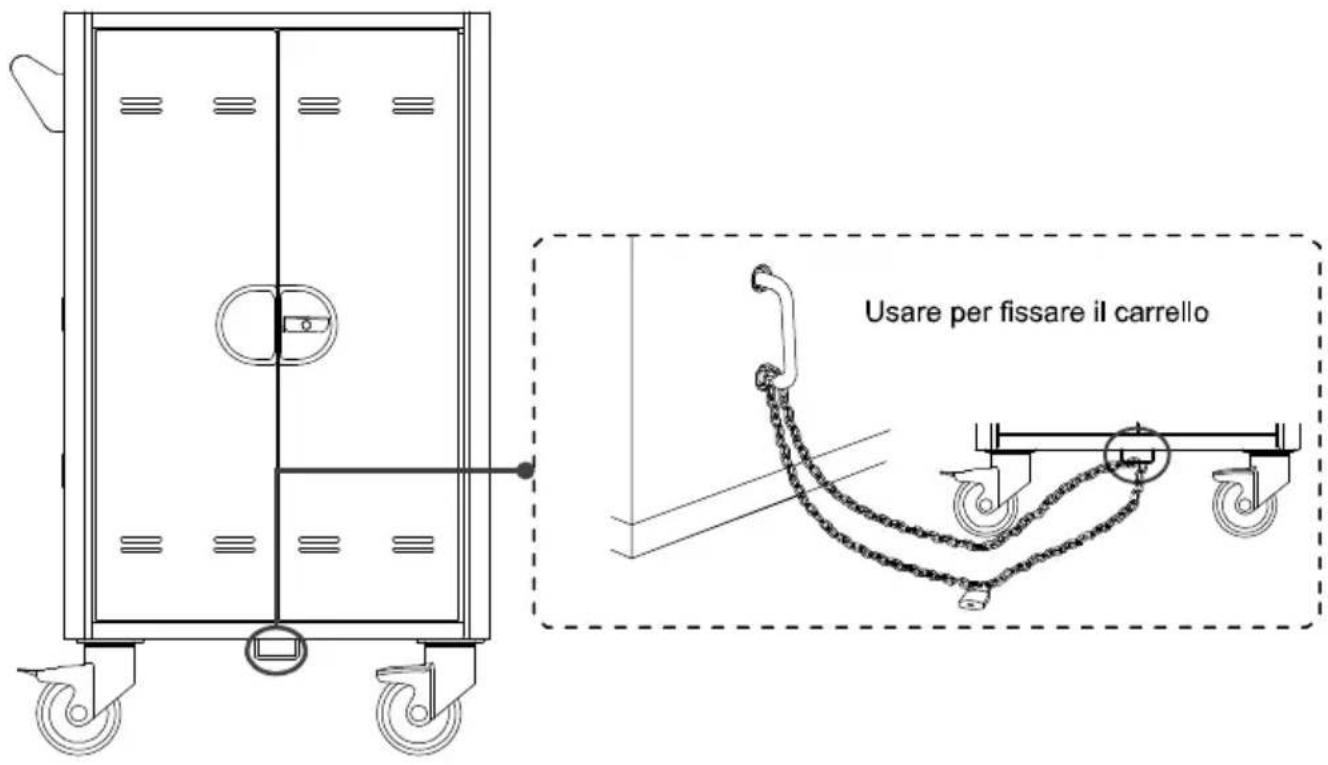

Fissare il carrello

Usare per fissare il carrello

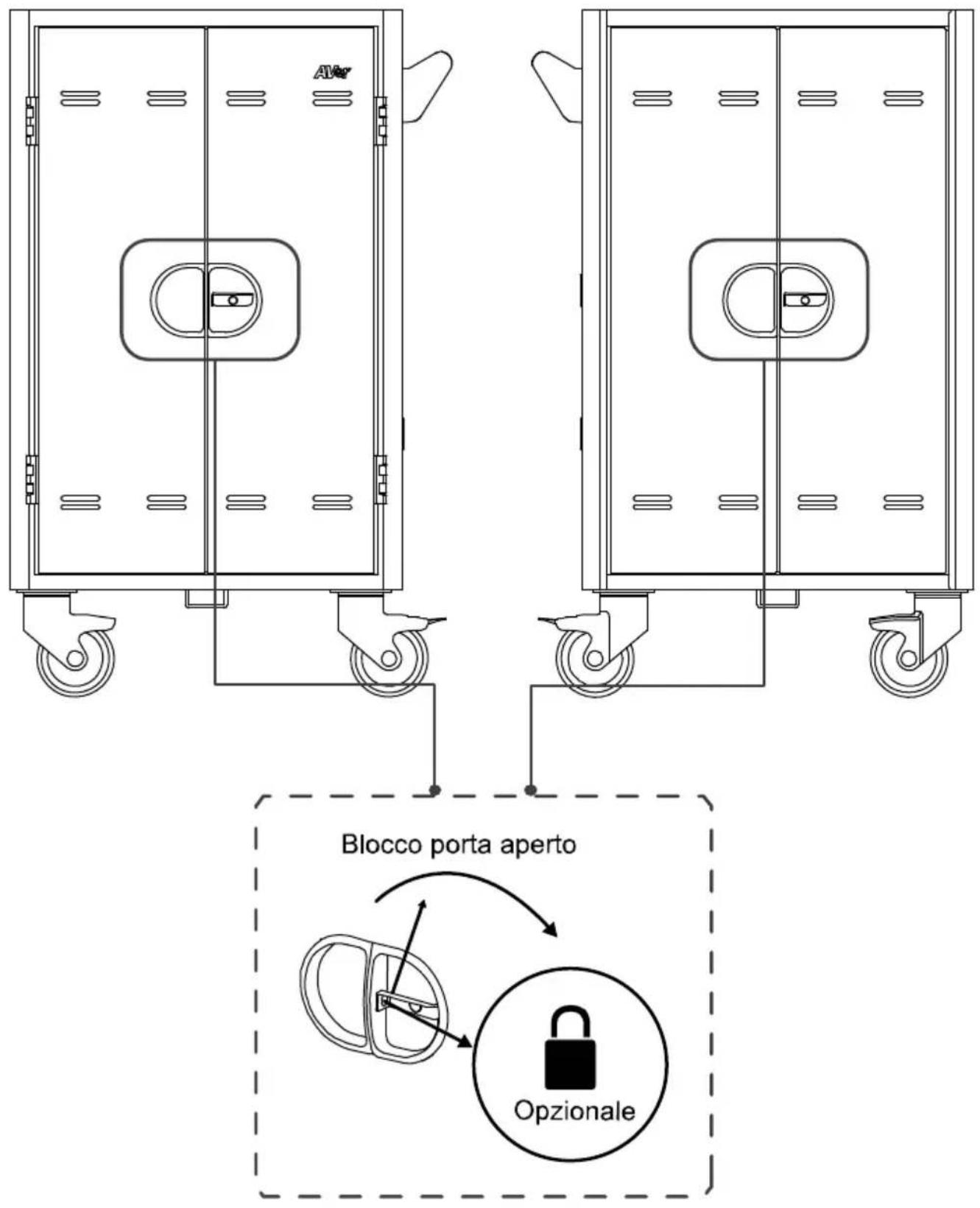

Blocco porta

AIw Blocco porta aperto Opzionale

[Nota] Le dimensioni della maniglia della porta anteriore e della porta posteriore sono limitate a ∅8 mm (0.31").

Gestione cavi

[Nota]

1. Consigliamo di usare fascette (opzionali) per fissare e gestire i cavi.
2. Consigliamo di prevedere 2 persone per eseguire il cablaggio in modo efficace.

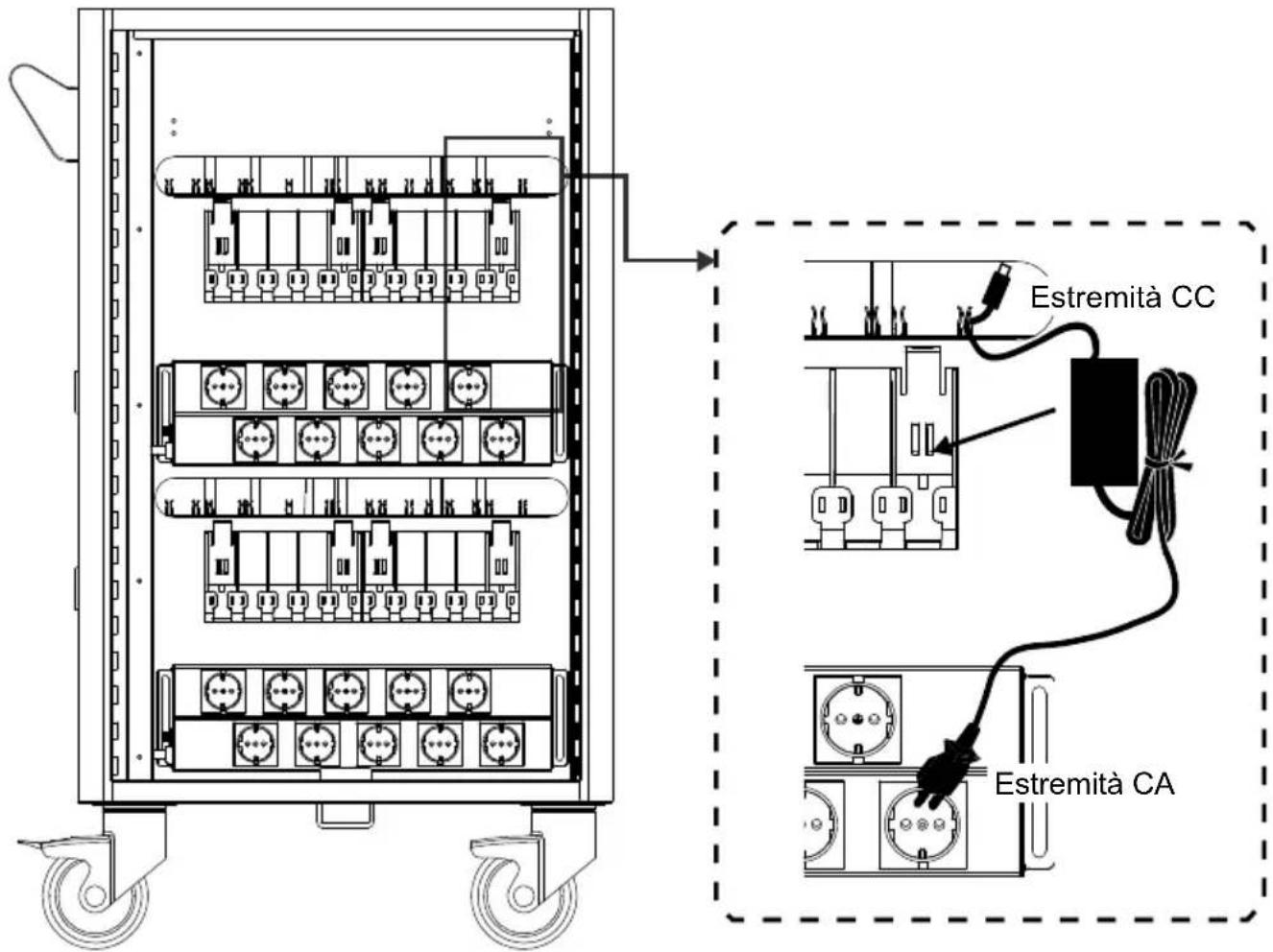

Indietro

Estremità CC Estremità CA

1. Aprire la porta posteriore.
2. Collocare 'adattatore nello scomparto adattatore singolo.

3. Passare 'estremità CC del cavo adattatore sulla parte anteriore del carrello, servendosi dello spazio fornito.

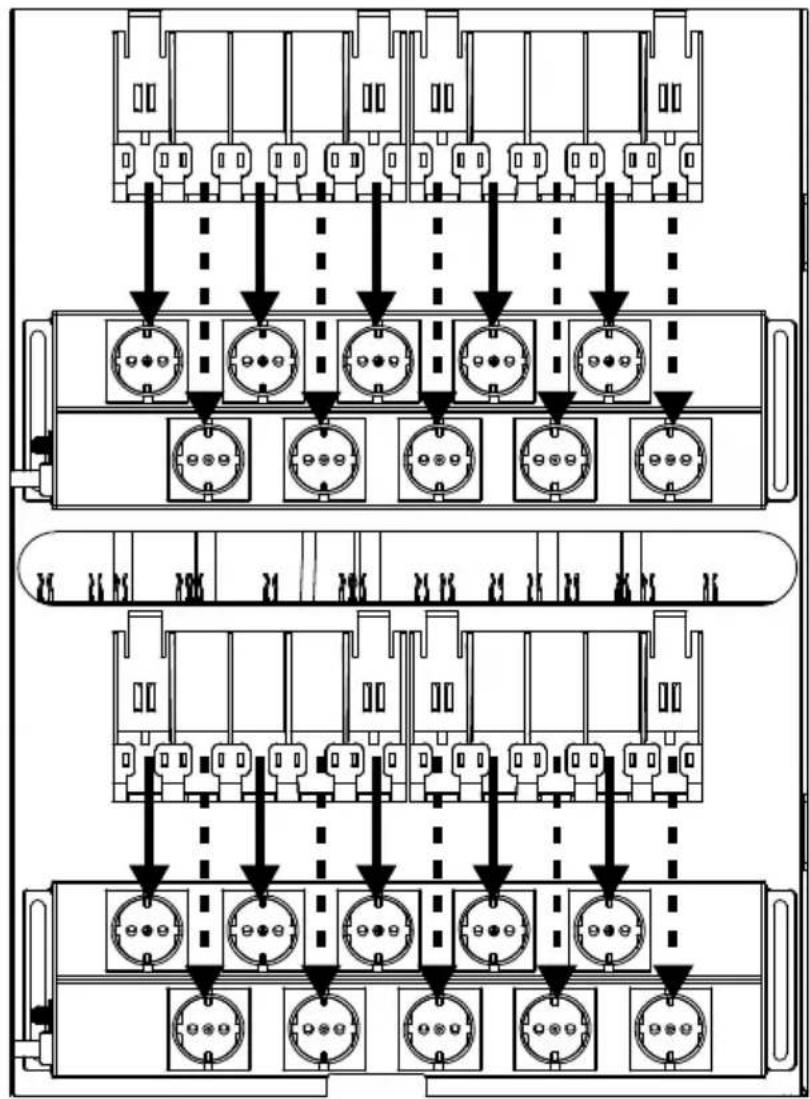

4. Seguire l'ordine della seguente immagine, per collegare l'estremità del cavo CA alla presa di corrente CA corrispondente.

1. Fissare i cavi con una fascetta o un dispositivo di fissaggio (non fornito in dotazione).

Parte frontale

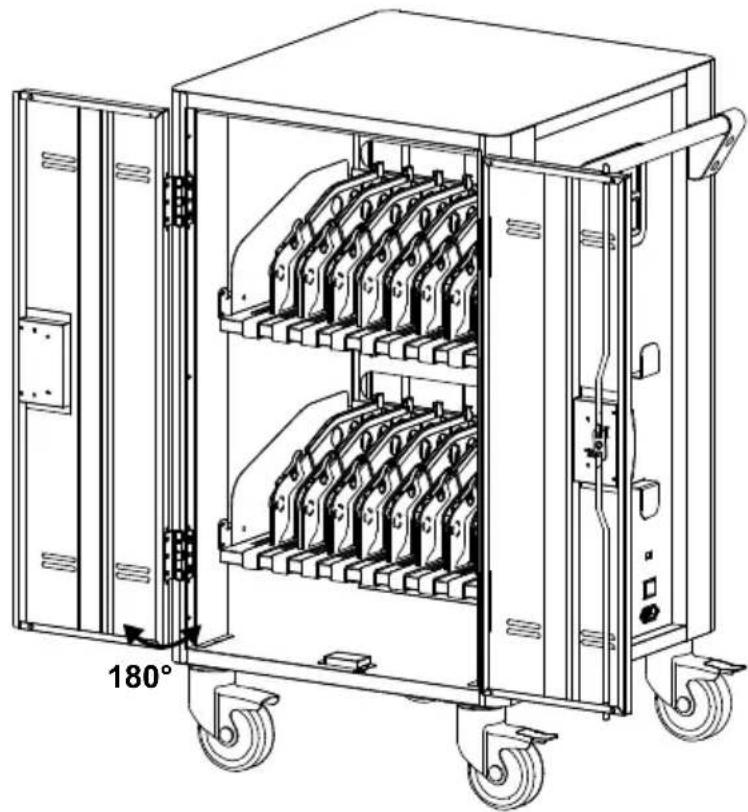

1. Aprire le porte anteriori

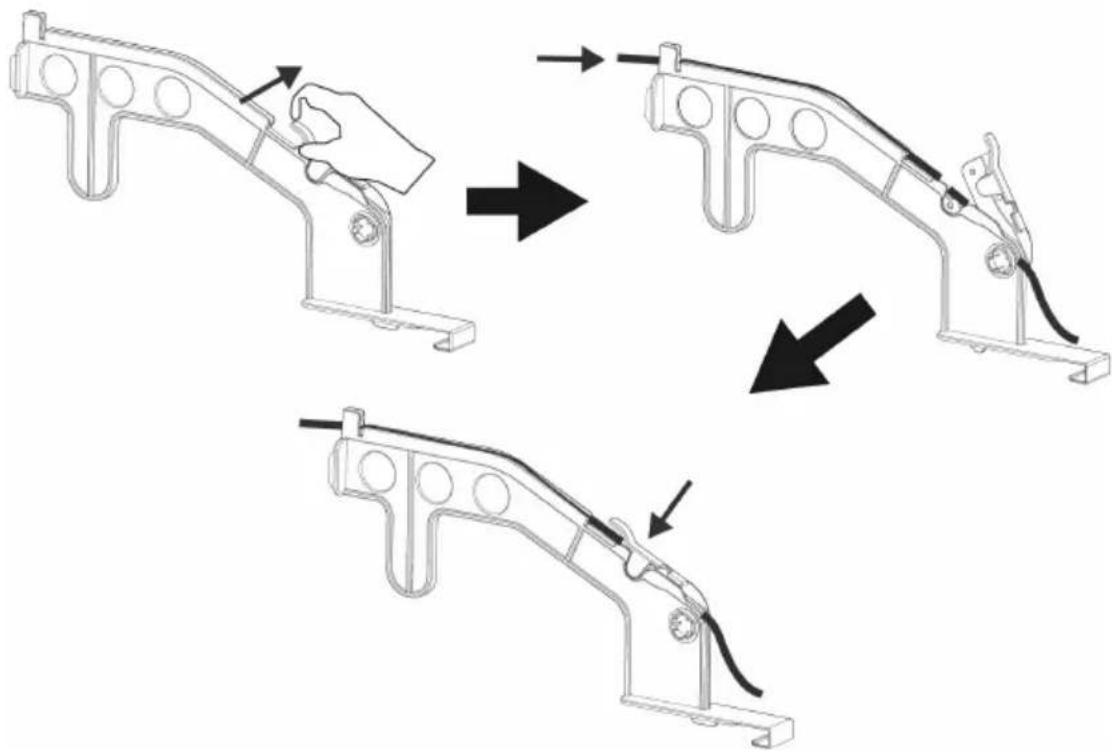

1. Rilasciare l'elemento di blocco dello spazio divisorio.
2. Inoltrare il cavo, estremità CC in linea con la scanalatura a V.

1. Far scattare l'elemento di blocco per fissare saldamente il cavo, estremità CC.
2. Collocare il dispositivo mobile nell'alloggiamento.
3. Collocare il connettore CC al dispositivo mobile.

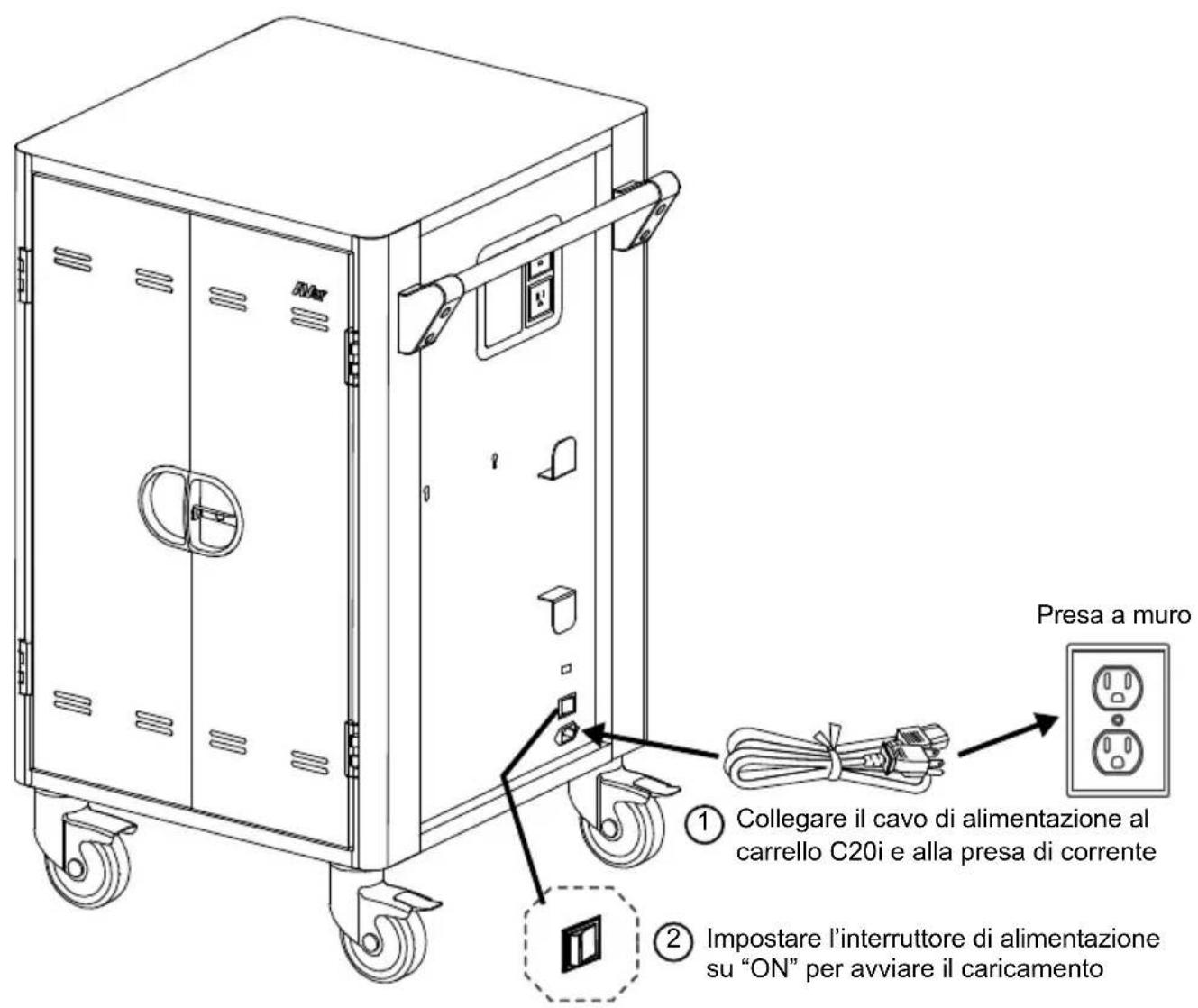

Carrello di caricamento

Presa a muro ① Collegare il cavo di alimentazione al carrello C20i e alla presa di corrente ② Impostare l'interruttore di alimentazione su "ON" per avviare il caricamento

[Nota]

1. Portare 'interruttore di alimentazione in posizione OFF prima di collegare il carrello a una presa di corrente.
2. Il tipo di presa ausiliaria può variare a seconda del paese.

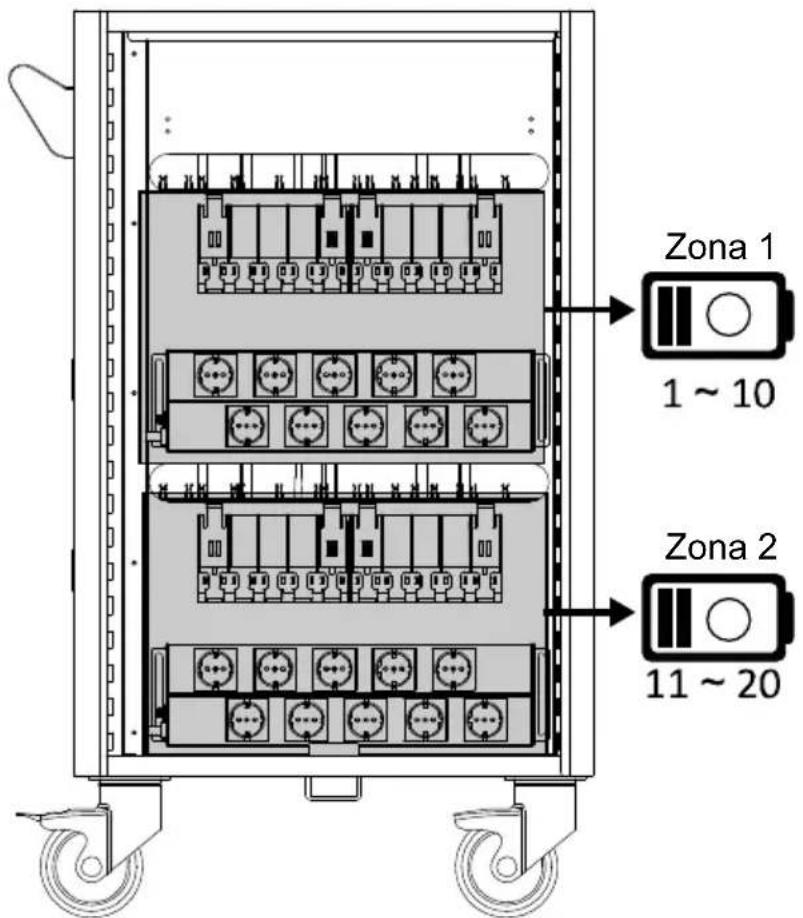

Timer intelligente

20 alloggiamenti per C20i sono suddivisi in 2 zone (10 alloggiamenti per ogni zona).

Zona 1 1 ~ 10 Zona 2 11 ~ 20

Firmware

Sarà possibile aggiornare il firmware dalla porta USB esterna di tipo A servendosi di una normale chiavetta USB. Attenersi ai seguenti passaggi per eseguire l'aggiornamento del Firmware.

1. Prima di eseguire l'aggiornamento, verificare che la chiavetta USB sia formattata con filesystem FAT o FAT32
2. Copiare il file binario del Firmware (*.bin) su una chiavetta USB
3. Impostare il C20i su OFF quindi inserire la chiavetta USB

4. Impostare il C20i su ON e l'aggiornamento del firmware si avvierà automaticamente. Il LED di alimentazione presenta le varie modalità, e visualizza i seguenti colori: ROSSO → AMBRA → VERDE → ROSSO.
   [Nota] I LED di stato sono impostati su OFF durante il processo di aggiornamento.

5. Al termine dell'aggiornamento Firmware, il LED di alimentazione si illumina di ROSSO → AMBRA → VERDE → ROSSO in modalità ciclica, ma i LED di stato di caricamento vengono impostati su ON.

6. Impostare il dispositivo C20i su OFF, togliere la chiavetta USB.

[Nota]

Il dispositivo C20i supporta le chiavette USB per i seguenti criteri.

1. Filesystem FAT o FAT32 (ove necessario, formattare).
2. Capacità massima 32GB.
3. Interfaccia USB 2.0 ad alta velocità.

Guida alla risoluzione dei problemi

D: Perché tutti i miei dispositivi sono collegati ma non si stanno caricando?

R: 1. Verificare che i cavi di alimentazione siano esenti da danni.

1. Verificare che i cavi di alimentazione siano saldamente inseriti nella presa disponibile, con un flusso di corrente stabile.
2. Verificare che la presa di alimentazione e il consumo attuale siano in linea con gli standard e le specifiche del paese.

D: Il cavo di alimentazione del carrello o le componenti del carrello sono danneggiati. Sono coperti dalla garanzia?

R: Forniamo una garanzia di 10 anni sul carrello e una garanzia di 5 anni sulle componenti elettriche.
D: Come faccio a sapere se i miei dispositivi superano il quantitativo di corrente assegnata,
R: Rivolgersi a un elettricista qualificato per verificare il consumo di corrente dei dispositivi. Eseguire il test con i dispositivi installati e le batterie scariche.
D: Quando collego il dispositivo fa saltare l'interruttore. Cosa c'è che non va?
R: Forse della strumentazione o altri dispositivi condividono lo stesso circuito che sta causando il sovraccarico. Rivolgersi a un elettricista qualificato che controlli la presenza di corrente del tipo adeguato nel circuito.

Specifiche tecniche

Modello C20i
Capacità	Fino a 20 dispositivi (2 ripiani, 10 alloggiamenti per ripiano)
Dispositivi supportati	Laptop/Chromebook/Tablet fino a 16"
Uscite AUX	2
LED Indicatori di stato	LED di stato (x2): Blu fisso in fase di caricamento
Tipo di caricamento	Caricamento intelligente CA
Specifiche tecniche di alimentazione	INGRESSO CA: 220~240V, 50/60Hz,8AStriscia di alimentazione (x20 porte): 220~240V, 50/60Hz,6AUscita (2 porte): 220~240V, 50/60Hz, 2A
Sicurezza	Porte anteriori: Meccanismo di blocco a 3 punti con foro lucchettoPorte posteriori: Meccanismo di blocco a 3 punti con foro lucchetto[Nota] Il lucchetto non è fornito in dotazione nella confezione
Ruote orientabili	Quattro ruote orientabili da 5": due possono essere bloccate
Caricamento intelligente	Sì
Temperatura di funzionamento	0°~30°C
Umidità relativa di funzionamento %	10%~90%
Temperatura di conservazione	-40°C~60°C
Umidità relativa di conservazione %	5%~95%
Garanzia	Garanzia di 10 anni sul carrelloGaranzia di 5 anni sulle componenti elettriche
Dimensioni del carrello (L x P x H)	68.8 (L) x 63.7 (P) x 106 (H)cm27.09"(L) x 25.08"(P) x 41.73"(H)
Dimensioni dell'alloggiamento per 16 alloggiamenti (H x L x P)	33(H) x 4.375(L) x 41.9(P)cm13"(H) x 1.722"(L) x 16.5"(P)
Dimensioni dell'alloggiamento per 20 alloggiamenti (H x L x P)	33(H) x 3.615(L) x 41.9(P)cm13"(H) x 1.423"(L) x 16.5"(P)
Peso senza dispositivi	146.83lbs (66.6kg)

Assistenza e Garanzia

Tutti i nostri prodotti vengono forniti in dotazione con una garanzia a livello di qualità e di sicurezza.

Per i clienti con sede in America del Nord invitiamo a visitare il sito di assistenza USA per informazioni complete a livello di resi, garanzia e assistenza.

Per i clienti al di fuori dell'America del Nord invitiamo a visitare il sito di assistenza AVer Global: http://www.aver.com/

ATTENZIONE

ATTENERSI SEMPRE ALLE PRECAUZIONI DI SICUREZZA

Non scalare, sedersi ostare MAI sulcarrello C201.

SOLO GLI ADULTI dovrebbero spostare il carrello C20i.

Per ridurre il rischio di scosse elettriche, usare SOLO all'interno.

■ NON permettere a nessuno di sedersi, stare o scalare il carrello C20i.
■ NON sollevare il carrello C20i.
■ NON bloccare i fori di ventilazione usati per la circolazione dell'aria.
■ NON caricare eccessivamente di oggetti i ripiani del carrello C20i. (carico massimo della piattaforma di lavoro = 45kg / 99.20lbs; caricamento massimo di ogni ripiano a estrazione = 22.7kg / 50.04lbs)
■ Prima di spostare il carrello C20i, scollegare l'alimentazione dalla presa a parete.
In fase di spostamento del carrello C20i, verificare che il cavo di alimentazione sia saldamente fissato e avvolto in modo serrato.
