C20i - Chargeur de piles AVer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chariot de recharge pour appareils mobiles
Marque	AVer
Modèle	C20i
Capacité	Jusqu'à 20 appareils (2 étagères de 10 socles)
Appareils compatibles	Ordinateurs portables, Chromebooks, tablettes jusqu'à 16 pouces
Dimensions (L x l x H)	68,8 x 63,7 x 106 cm
Poids	66,6 kg
Alimentation	Entrée CA 220-240 V, 50/60 Hz, 8 A ; sorties 20 ports 220-240 V, 6 A ; 2 ports auxiliaires 2 A
Recharge intelligente	Oui, avec minuteur intelligent (2 zones de 10 socles)
Indicateurs DEL	DEL d'alimentation : vert fixe (allumé), orange clignotant (surcharge), rouge clignotant (panne) ; DEL d'état : bleu fixe (recharge)
Sécurité	Verrouillage 3 points sur portes avant et arrière, trous pour cadenas, 2 roues verrouillables
Garantie	Chariot et plateaux : 10 ans ; composants électriques : 5 ans
Température de fonctionnement	0 à 30 °C
Humidité de fonctionnement	10 à 90 % HR
Mise à jour firmware	Via port USB type A, clé USB FAT/FAT32, max 32 Go
Gestion des câbles	Attaches-câbles (non incluses) recommandées
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de liquides
Pièces détachées et réparabilité	Contacter le support AVer (site global) pour pièces et réparations
Informations générales	Utilisation en intérieur uniquement ; ne pas grimper, s'asseoir ou s'appuyer ; charge max par étagère : 22,7 kg

FOIRE AUX QUESTIONS - C20i AVer

Quels appareils puis-je charger avec le chariot C20i ?

Le C20i peut charger jusqu'à 20 appareils mobiles, y compris ordinateurs portables, Chromebooks et tablettes jusqu'à 16 pouces.

Comment mettre à jour le firmware du C20i ?

Copiez le fichier .bin sur une clé USB formatée en FAT/FAT32, éteignez le chariot, insérez la clé, puis rallumez. La mise à jour est automatique et les DEL clignotent rouge/orange/vert.

Que faire si mes appareils ne se chargent pas ?

Vérifiez que les cordons d'alimentation ne sont pas endommagés, qu'ils sont bien branchés sur une prise avec un courant stable et que la consommation électrique est conforme aux normes de votre pays.

Le chariot C20i est-il sécurisé ?

Oui, il dispose d'un verrouillage à 3 points sur les portes avant et arrière (cadenas non inclus) et de deux roues verrouillables.

Quelle est la garantie du chariot C20i ?

La garantie est de 10 ans sur le chariot et les plateaux, et de 5 ans sur les composants électriques.

Puis-je utiliser le C20i à l'extérieur ?

Non, le C20i est conçu pour une utilisation en intérieur uniquement afin de réduire les risques d'électrocution.

Comment organiser les câbles dans le chariot ?

Il est conseillé d'utiliser des attaches-câbles (en option) pour fixer et arranger les câbles. Travaillez à deux pour un câblage efficace.

Quelle est la capacité de charge maximale par étagère ?

La charge maximale par étagère coulissante est de 22,7 kg (50,04 lbs). Ne pas dépasser.

Que signifient les voyants DEL sur le C20i ?

DEL d'alimentation : vert fixe (allumé), orange clignotant (surcharge), rouge clignotant (panne). DEL d'état : bleu fixe (recharge en cours).

Le chariot C20i peut-il être déplacé facilement ?

Oui, il est équipé de quatre roues de 5 pouces, dont deux verrouillables. Avant de le déplacer, débranchez l'alimentation et fixez le cordon.

MODE D'EMPLOI C20i AVer

Contenu de l'emballage

Les éléments suivants sont compris dans l'emballage : Vérifiez que chaque élément est disponible avant utilisation.

Manuel de l'utilisateur

Cordon d'alimentation

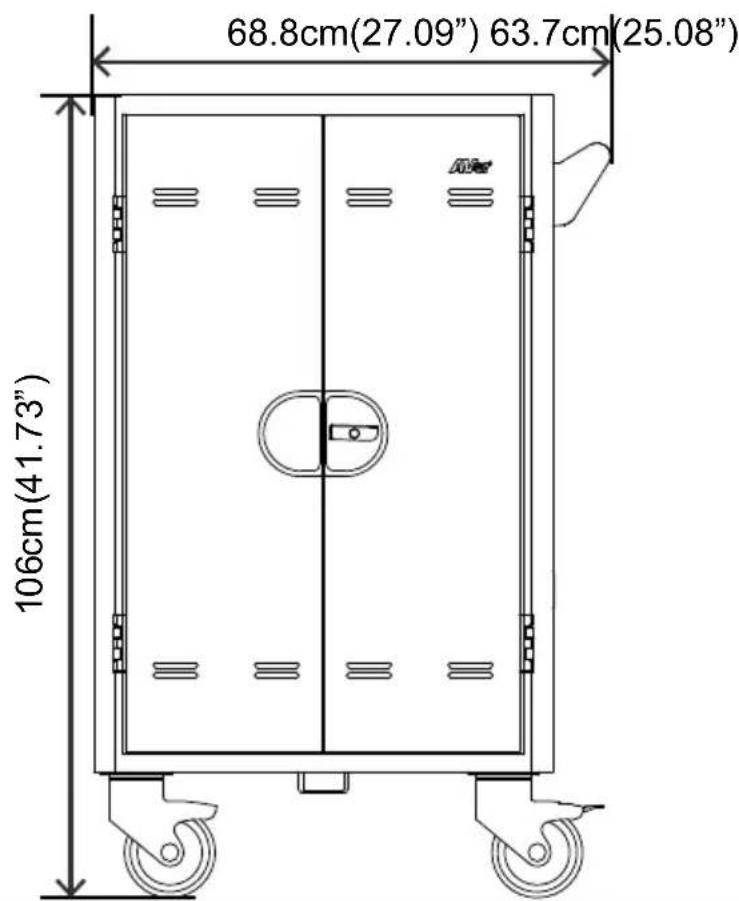

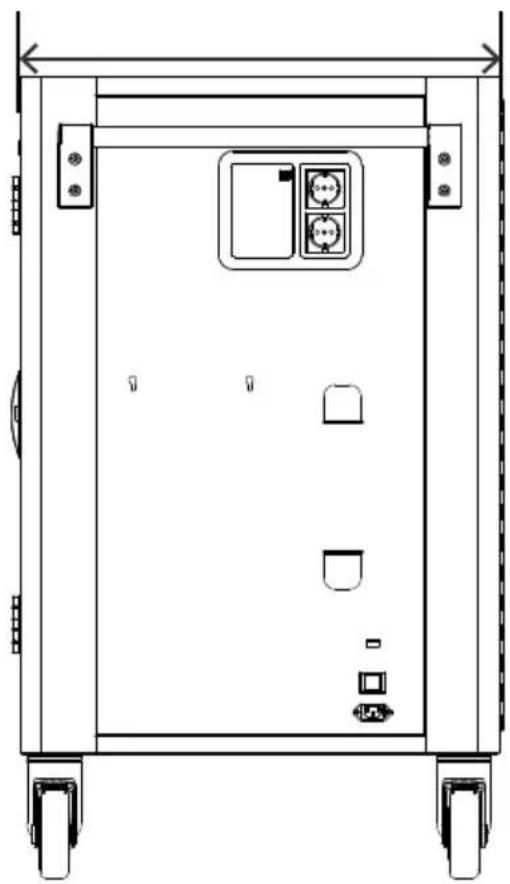

Dimensions

1. Plateforme de travail
2. Poignée
3. Trous de ventilation
4. Verrou porte
   5.Roue de 5" verrouillable

5. Roue de 5"

6. Port USB de mise à

7. Sorties auxiliaires* 14. Trous de ventilation

8. Panneau à DEL 15. Verrou porte
9. Points de montage 16. Crochet de sécurité

pour le point d'accès support (en option)

1. Crochets de maintien

du câble

d'alimentation

niveau du firmware

12.

d'alimentation

Interrupteur

1. Prise d'alimentation

*Le type de sortie auxiliaire peut varier selon le pays.

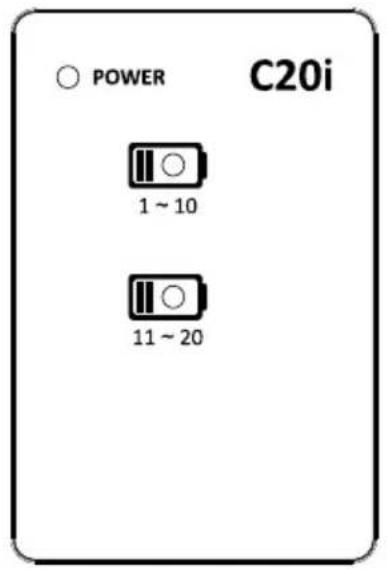

Voyants DEL

DEL État
Alimentation x1	1. Vert fixe : Allumé2. Orange clignotant : Surcharge3. Clignotement rouge : Panne anormale (contactez l'assistance)
État appareil x2	1. Éteint : Pas de recharge2. Bleu fixe : Recharge

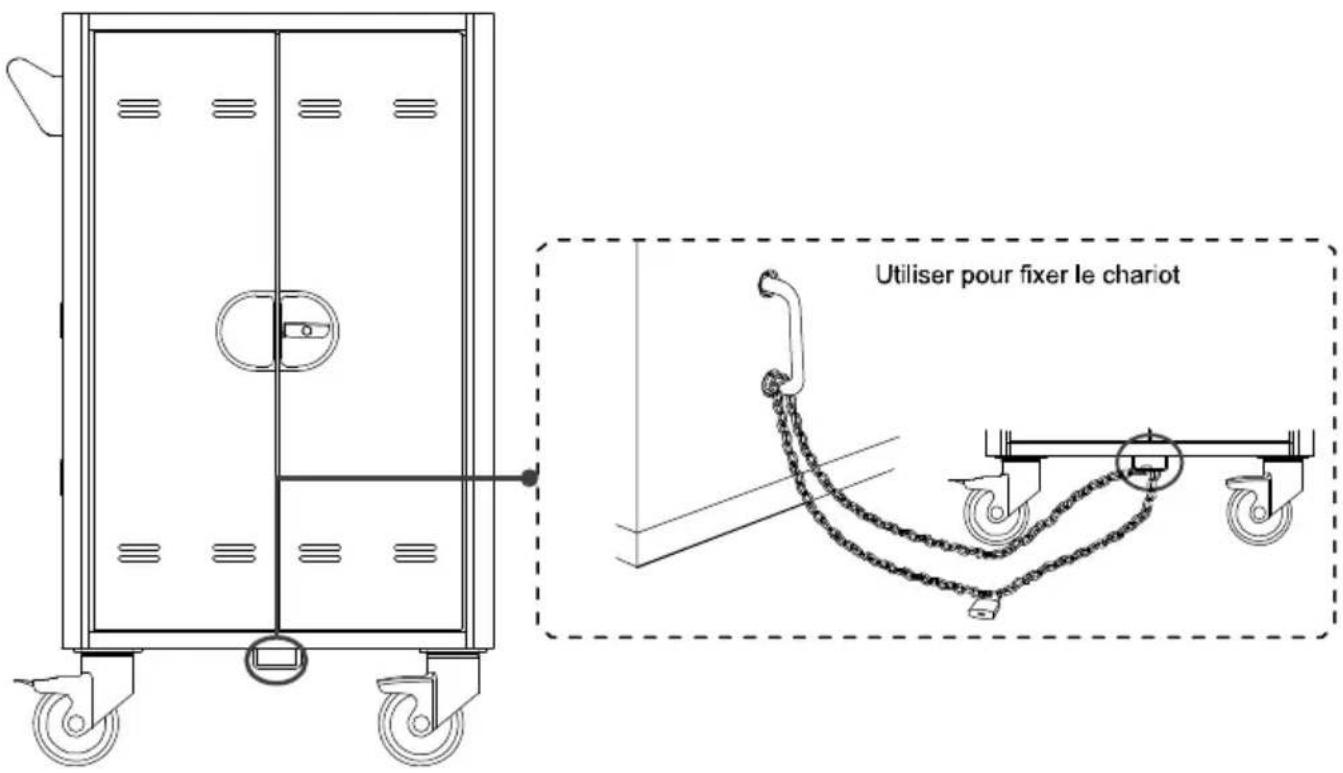

Fixer le chariot

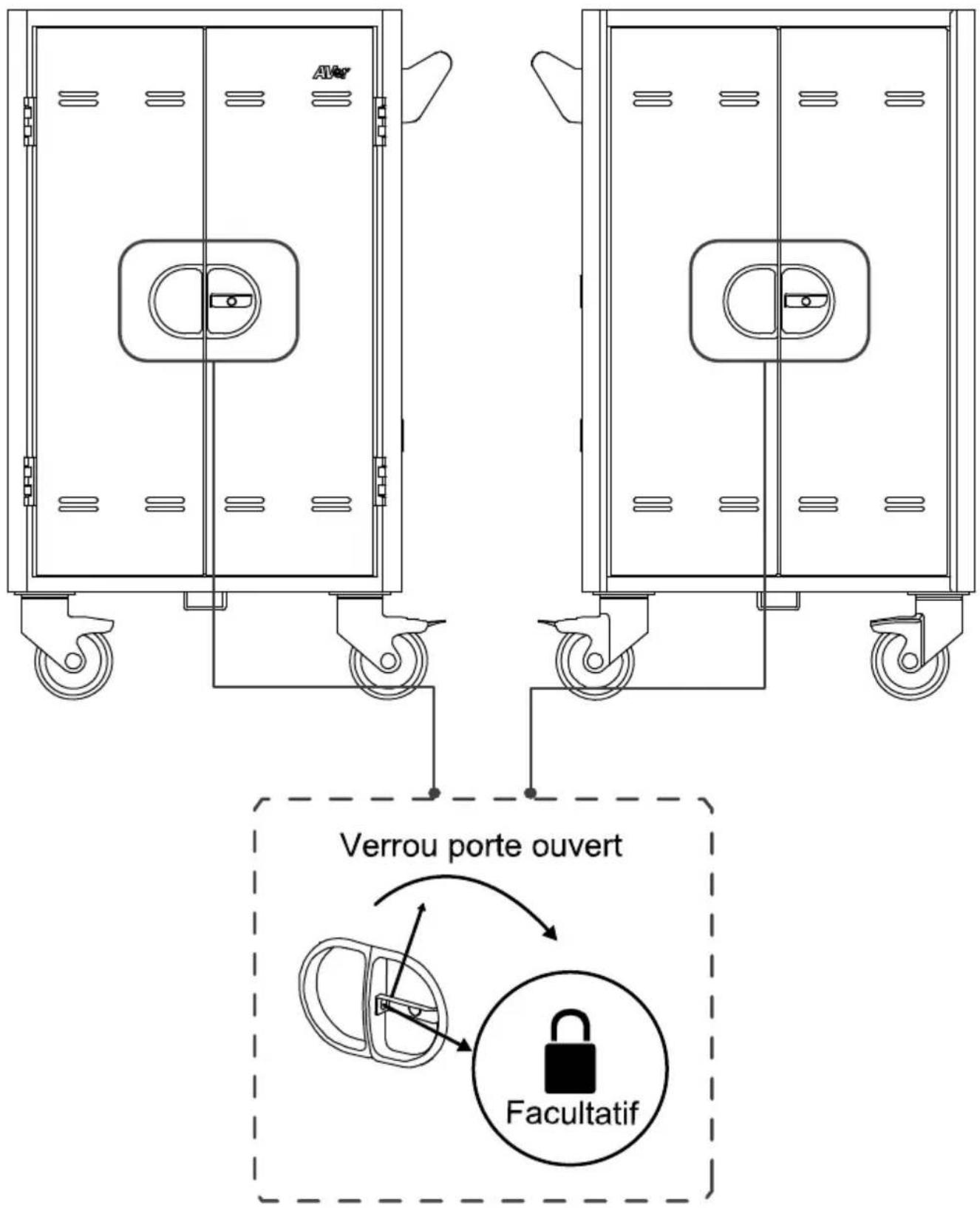

Verrou de porte

[Remarque] La dimension des attaches sur les protes avant et arrière est limitée à ∅8 mm (0,31").

Gestion des câbles

[Remarque]

1. Il est conseillé d'utiliser des attaches de câble (en option) pour fixer et arranger les câbles.
2. Il est conseillé de travailler à 2 personnes pour effectuer le câblage efficacement.

Retour

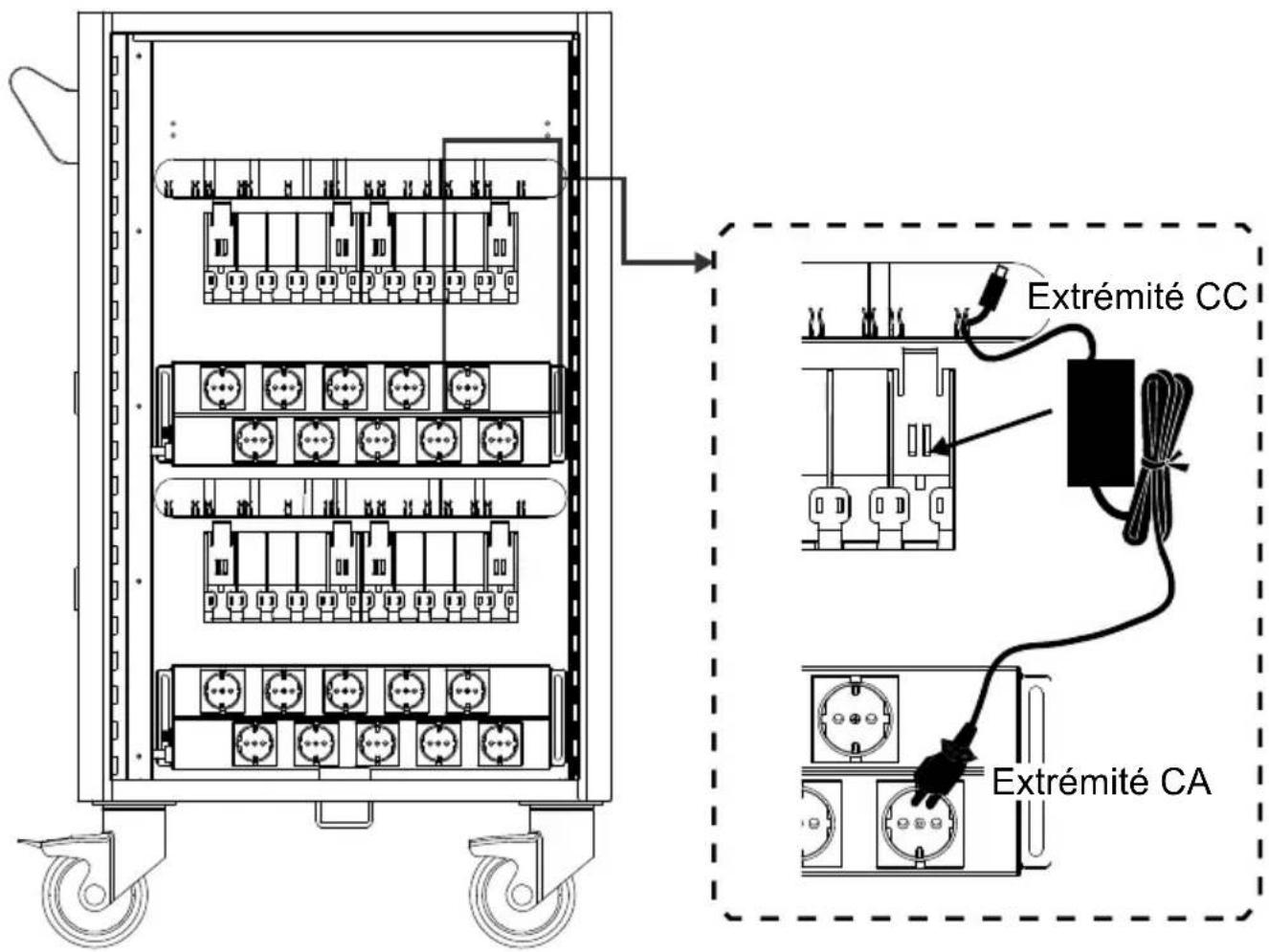

1. Ouvrez la porte arrière.
2. Placez l'adaptateur secteur dans le compartiment d'adaptateur individuel.

3. Faites passer l'extrémité CC du câble de l'adaptateur à l'avant du chariot, à travers l'espace fourni.

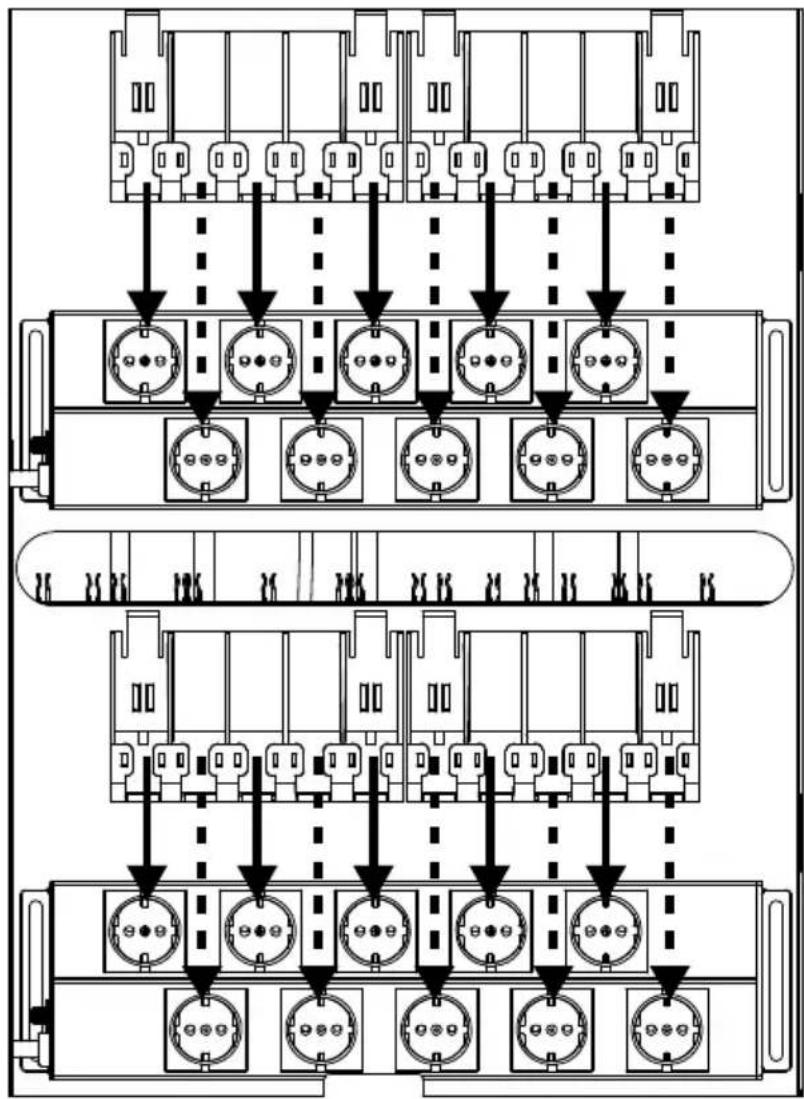

4. Suivez l'ordre de l'illustration ci-dessous pour brancher l'extrémité CA du cordon d'alimentation sur la prise correspondante.

1. Fixez les câbles avec un attache-câble ou serre-câble (non fourni).

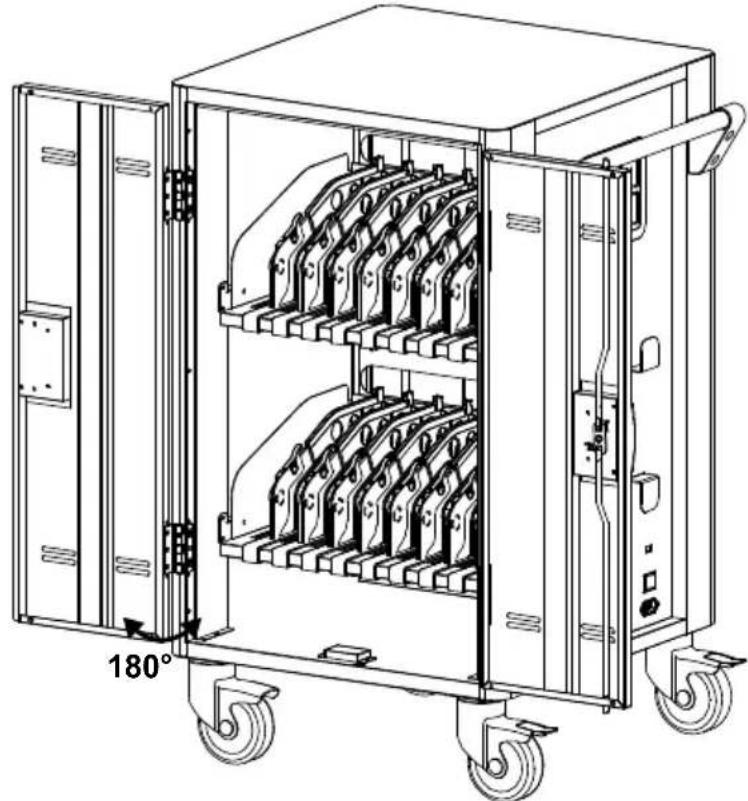

Avant

1. Ouvrez les portes avant.

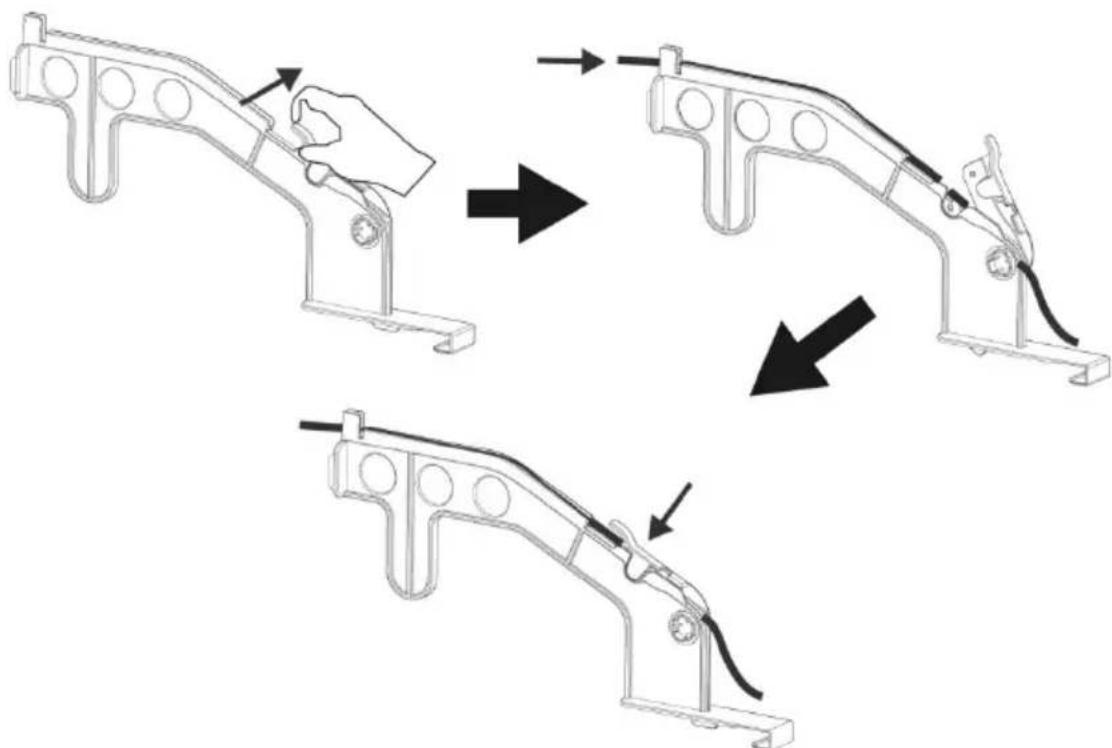

1. Déverrouillez la pièce de blocage des partitions.
2. Acheminez l'extrémité CC du câble adaptateur. Acheminez le câble sur la rainure en V.

1. Placez la pièce de verrouillage pour fixer fermement l'extrémité CC du câble.
2. Placez l'appareil mobile sur le socle.
3. Branchez le connecteur CC à l'appareil mobile.

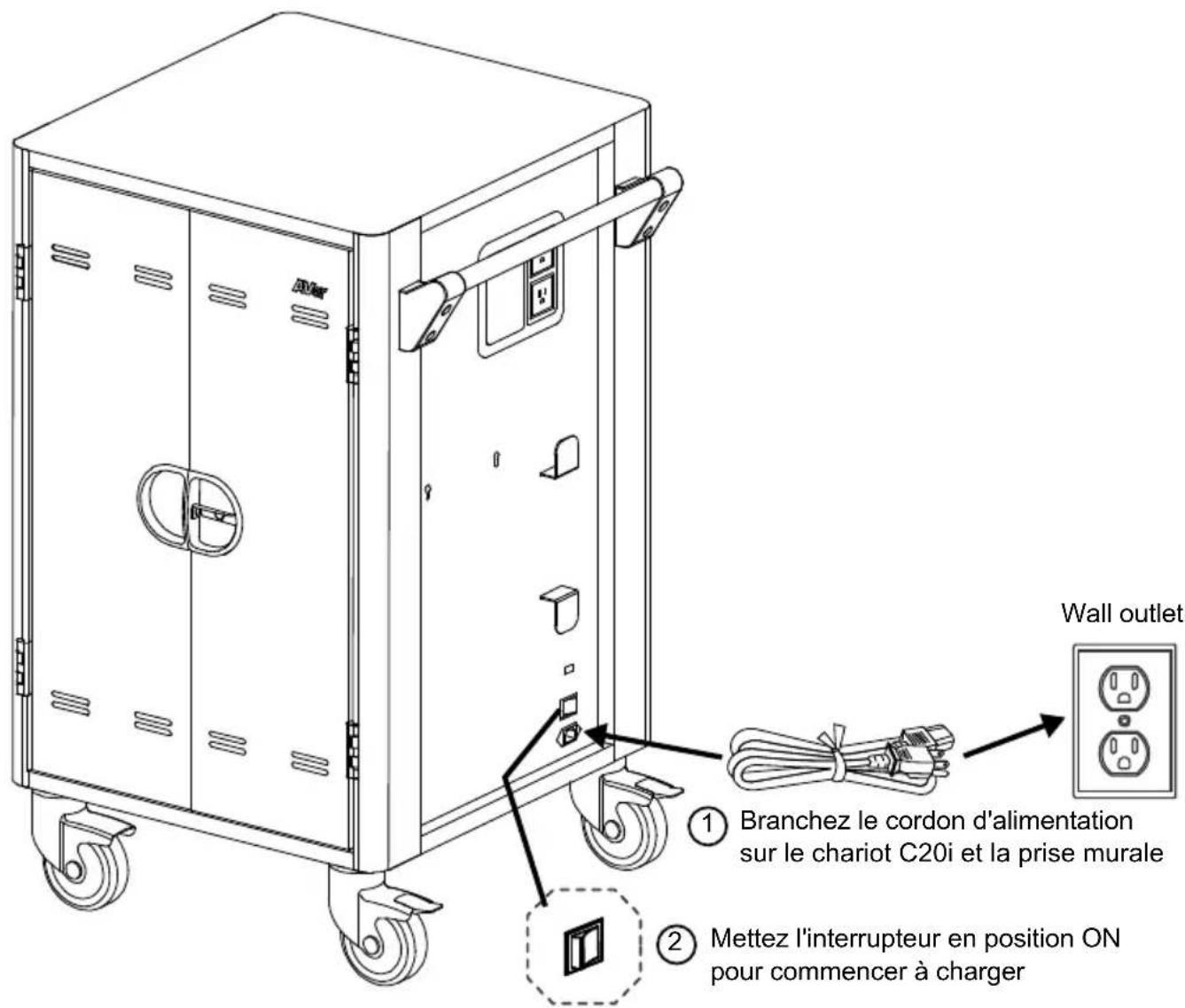

Chariot de recharge

[Remarque]

1. Mettez l'interrupteur d'alimentation en position OFF avant de brancher le chariot à une prise murale.
2. Le type de sortie auxiliaire peut varier selon le pays.

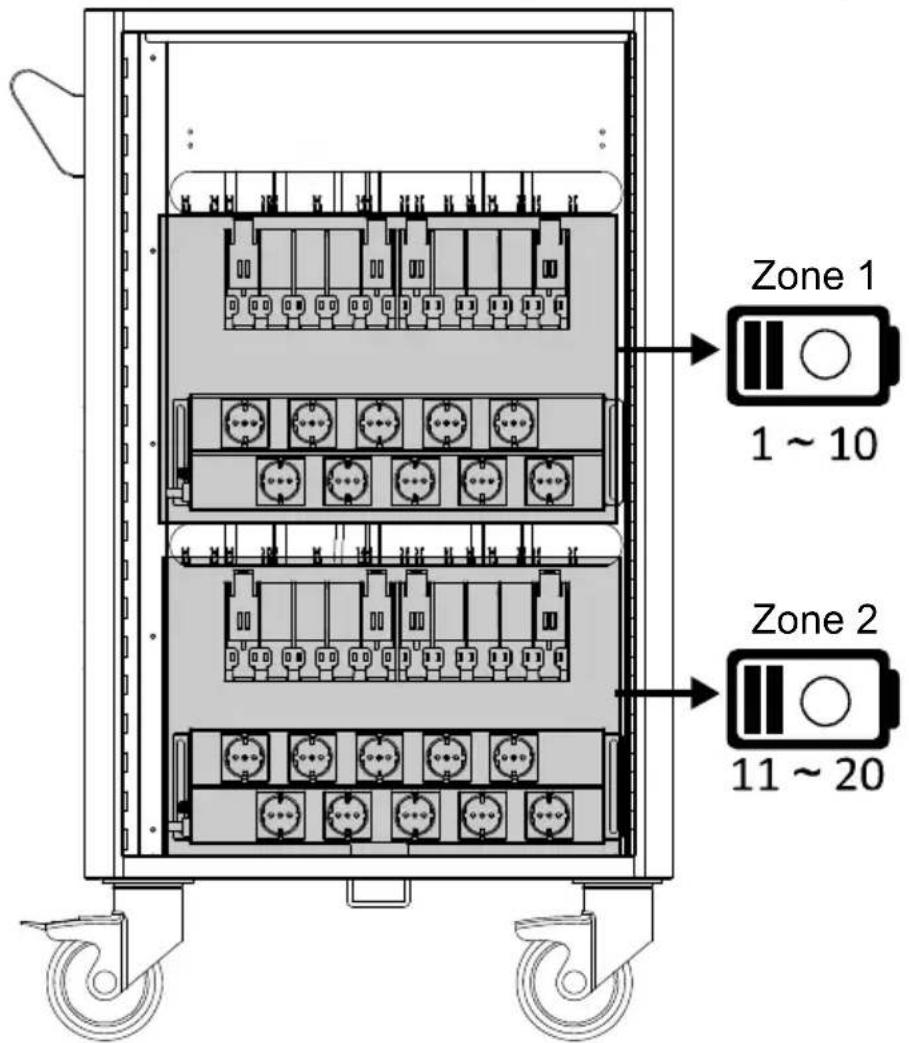

Minuteur intelligent

20 socles pour C20i sont divisés en 2 zones (10 socles par zone).

Firmware

Le firmware peut être mis à niveau à partir du port USB type A via une clé USB ordinaire. Veuillez suivre les étapes ci-dessous pour mettre à niveau votre firmware :

1. Avant la mise à jour, assurez-vous que le lecteur USB est formaté avec un système de fichiers FAT ou FAT32
2. Copiez le fichier binaire de firmware (*.bin) sur la clé USB
3. Mettez le C20i en position OFF et insérez la clé USB
4. Mettez le C20i en position ON et le firmware sera mis à niveau automatiquement. La DEL d'alimentation suivra la séquence ROUGE → ORANGE → VERT → ROUGE.

[Remarque] Les DEL d'état sont éteintes lors de la mise à niveau.

1. Une fois la mise à niveau du firmware terminée, la DEL d'alimentation affichera encore les couleurs ROUGE → ORANGE → VERT → ROUGE en séquence, mais la DEL d'état de recharge sera allumée.
2. Mettez le C20i en position OFF et retirez la clé USB.

[Remarque]

Le C20i prend en charge les clés USB répondant aux critères suivants :

1. Système de fichiers FAT ou FAT32 (formatez si nécessaire).
2. Capacité maximale de 32 Go.
3. Interface USB 2.0 haute vitesse.

Dépannage

Q : Pourquoi mes appareils ne se chargent-ils pas alors qu'ils sont tous branchés ?

R : 1. Vérifiez que les cordons d'alimentation ne sont pas endommagés.

1. Assurez-vous que les cordons d'alimentation sont bien insérés dans les prises disponibles avec un courant stable.
2. Assurez-vous que la fiche d'alimentation et la consommation de courant sont conformes aux normes de votre pays.

Q : Le cordon d'alimentation secteur de mon chariot ou des composants du chariot sont endommagés. Sont-ils couverts par la garantie ?

R : Nous proposons une garantie de 10 ans sur le chariot et les plateaux, et une garantie de 5 ans sur les composants électriques.
Q : Comment savoir si mes appareils dépassent le courant autorisé ?
R : Demandez à un électricien qualifié de vérifier la consommation électrique de vos appareils. Effectuez le test avec des appareils branchés et des batteries déchargées.
Q : Lorsque je branche l'appareil, le disjoncteur saute. Quel est le problème ?
R : Il est possible que d'autres équipements ou appareils partagent le même circuit, ce qui provoque une surcharge. Demandez à un électricien qualifié de vérifier qu'une puissance adéquate est disponible dans le circuit.

Spécifications

Modèle	C20i
Capacité	Jusqu'à 20 appareils (2 étagères, 10 socles par étagère)
Appareils pris en charge	Ordinateurs portables/Chromebooks/Tablettes jusqu'à 16"
Sorties AUX	2
Indicateurs d'état DEL	DEL d'état (x2) : Bleu fixe lors de la recharge
Type de recharge	Recharge secteur intelligente
Spécifications d'alimentation	Entrée CA : 220~240 V, 50/60 Hz, 8 A Multiprise (x20 ports) : 220~240 V, 50/60 Hz, 6 A Sortie (2 ports) : 220~240 V, 50/60 Hz, 2A
Sécurité	Portes avant : Mécanisme de verrouillage 3 points avec trou de cadenas Portes arrière : Mécanisme de verrouillage 3 points avec trou de cadenas [Remarque] Le cadenas n'est pas inclus dans l'emballage
Roues	Quatre roues 5", dont deux verrouillables
Recharge intelligente	Oui
Température de fonctionnement	0 à 30°C
%HR de fonctionnement	10 à 90 %
Température de stockage	-40 à 60°C
%HR stockage	5 à 95 %
Garantie	Chariot et plateaux : 10 ans Composants électriques : 5 ans
Dimensions du chariot (L x I x P)	68,8 (L) x 63,7 (I) x 106 (P) mm 27,09 (L) x 25,08 (I) x 41,73 (P)"
Dimensions des fentes Pour 16 socles (L x I x P)	33 (L) x 4,375 (I) x 41,9 (P) cm 13 (L) x 1,722 (I) x 16,5 (P)"
Dimensions des fentesPour 20 socles (H x L x P)	33 (L) x 3,615 (I) x 41,9 (P) cm13 (L) x 1,423 (I) x 16,5 (P)"
Poids sans appareils	146,83 lbs (66,6 kg)

Réparations et garantie

Tous nos produits sont proposés avec une assurance qualité et sécurité.

Pour les clients d'Amérique du Nord, consultez le site d'assistance AVer USA pour des informations complètes RMA, de garantie et de réparations :

Pour les clients se trouvant hors de l'Amérique du Nord, consultez le site d'assistance global d'AVer : http://www.aver.com/

AVERTISSEMENT

SUIVEZ TOUJOURS LES CONSIGNES DE SÉCURITÉ

NE JAMAIS grimper, s'asseoir ous'appuyersur e chariot C20i.

SEULS LES ADULTES peuventdéplacer le chariot C20i.

Pour réduire les risques d'électrocution, utilisez UNIQUEMENT en intérieur.

■ NE LAISSEZ PERSONNE s'asseoir, se tenir debout sur ou grimper sur le chariot C20i.
■ NE SOULEVEZ PAS le chariot C20i.
■ NE BLOQUEZ PAS les trous de ventilation utilisés pour la circulation d'air.
■ NE SURCHARGEZ PAS les étagères du C20i avec des objets. (charge maximale de la plateforme de travail = 45 kg / 99,20 lbs ; charge maximale par étagère coulissante = 22,7 kg / 50,04 lbs)
■ Avant de déplacer le chariot C20i, débranchez l'alimentation de la prise murale.
■ Lors du déplacement du chariot C20i, assurez-vous que le cordon d'alimentation est fixé et bien enveloppé.
