C20i - Batterieladegerät AVer - Kostenlose Bedienungsanleitung

Produkttyp	Ladewagen für mobile Geräte
Marke	AVer
Modell	C20i
Kapazität	Bis zu 20 Geräte (2 Regale mit je 10 Steckplätzen)
Kompatible Geräte	Laptops, Chromebooks, Tablets bis 16 Zoll
Abmessungen (B x T x H)	68,8 x 63,7 x 106 cm
Gewicht	66,6 kg
Stromversorgung	Eingang AC 220-240 V, 50/60 Hz, 8 A; Ausgänge 20 Ports 220-240 V, 6 A; 2 Hilfsports 2 A
Intelligentes Laden	Ja, mit intelligentem Timer (2 Zonen mit je 10 Steckplätzen)
LED-Anzeigen	Betriebs-LED: grün dauerhaft (eingeschaltet), orange blinkend (Überlast), rot blinkend (Störung); Status-LED: blau dauerhaft (lädt)
Sicherheit	3-Punkt-Verriegelung an Vorder- und Hintertüren, Vorhängeschlosslöcher, 2 feststellbare Rollen
Garantie	Wagen und Schubladen: 10 Jahre; elektrische Komponenten: 5 Jahre
Betriebstemperatur	0 bis 30 °C
Betriebsfeuchtigkeit	10 bis 90 % RH
Firmware-Update	Über USB-Typ-A-Anschluss, USB-Stick FAT/FAT32, max. 32 GB
Kabelmanagement	Kabelbinder (nicht im Lieferumfang) empfohlen
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Flüssigkeiten verwenden
Ersatzteile und Reparierbarkeit	AVer-Support (globale Website) für Teile und Reparaturen kontaktieren
Allgemeine Informationen	Nur für den Innenbereich; nicht klettern, sitzen oder lehnen; max. Belastung pro Regal: 22,7 kg

Häufig gestellte Fragen - C20i AVer

Welche Geräte kann ich mit dem C20i-Ladewagen laden?

Der C20i kann bis zu 20 mobile Geräte laden, darunter Laptops, Chromebooks und Tablets bis 16 Zoll.

Wie aktualisiere ich die Firmware des C20i?

Kopieren Sie die Datei .bin auf einen USB-Stick mit FAT/FAT32-Formatierung, schalten Sie den Wagen aus, stecken Sie den Stick ein und schalten Sie ihn wieder ein. Das Update erfolgt automatisch und die LEDs blinken rot/orange/grün.

Was tun, wenn meine Geräte nicht laden?

Überprüfen Sie, ob die Netzkabel nicht beschädigt sind, ob sie richtig an eine Steckdose mit stabiler Stromversorgung angeschlossen sind und ob der Stromverbrauch den Normen Ihres Landes entspricht.

Ist der C20i-Wagen sicher?

Ja, er verfügt über eine 3-Punkt-Verriegelung an den Vorder- und Hintertüren (Vorhängeschloss nicht im Lieferumfang enthalten) und zwei feststellbare Rollen.

Wie hoch ist die Garantie für den C20i-Wagen?

Die Garantie beträgt 10 Jahre auf den Wagen und die Regale und 5 Jahre auf die elektrischen Komponenten.

Kann ich den C20i im Freien verwenden?

Nein, der C20i ist nur für den Innenbereich konzipiert, um das Risiko eines Stromschlags zu verringern.

Wie organisiere ich die Kabel im Wagen?

Es wird empfohlen, Kabelbinder (optional) zu verwenden, um die Kabel zu befestigen und zu ordnen. Arbeiten Sie zu zweit für eine effiziente Verkabelung.

Wie hoch ist die maximale Belastbarkeit pro Regal?

Die maximale Belastung pro ausziehbarem Regal beträgt 22,7 kg (50,04 lbs). Nicht überschreiten.

Was bedeuten die LED-Anzeigen am C20i?

Betriebs-LED: grün dauerhaft (eingeschaltet), orange blinkend (Überlast), rot blinkend (Störung). Status-LED: blau dauerhaft (Ladevorgang läuft).

Kann der C20i-Wagen leicht bewegt werden?

Ja, er ist mit vier 5-Zoll-Rollen ausgestattet, von denen zwei feststellbar sind. Vor dem Bewegen trennen Sie die Stromversorgung und sichern Sie das Kabel.

BEDIENUNGSANLEITUNG C20i AVer

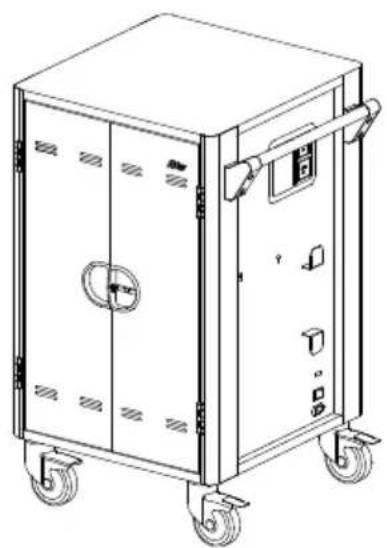

Inhalt der Verpackung

Die folgenden Artikel sind in der Verpackung enthalten. Prüfen Sie vor der erstmaligen Verwendung, ob folgende Komponenten mitgeliefert wurden.

Vorderseite Seite Rückseite

1. Arbeitsplattform
2. Griff
3. Belüftungsöffnungen
4. Türschloss
5. 5-Zoll-Rollen, verriegelbar

6. 5-Zoll-Rolle

7. Zusatzsteckdosen* 14. Belüftungsöffnungen

8. LED-Bildschirm 15. Türschloss
9. Montageöffnungen für 16. Sicherheitsschloss
   Zugriffspunkt Aufnahme (optional)
10. Stromkabelaufrollhalterung

11. USB-Firmware Upgrade-Anschluss

12. Netzschalter

13. Stromeingang

* Hilfsausgänge können abhängig von der länderspezifischen Version variieren.

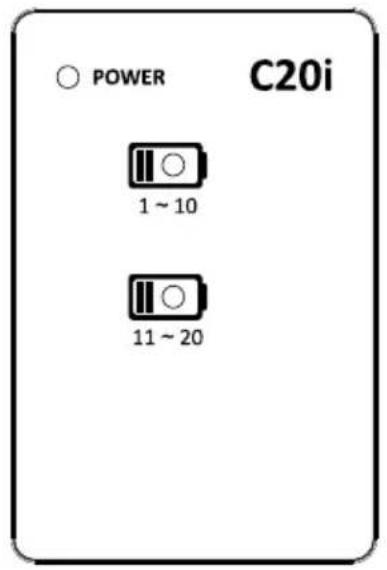

LED-Meldeleuchten

LED Status
Strom x1	1. Statisch Grün: EIN2. Blinkt Orange: Stromüberlast3. Blinkt Rot: Abnormaler Fehler (wenden Sie sich an den Support)
Gerätestatus x2	1. AUS: Kein Laden2. Statisch Blau: Laden

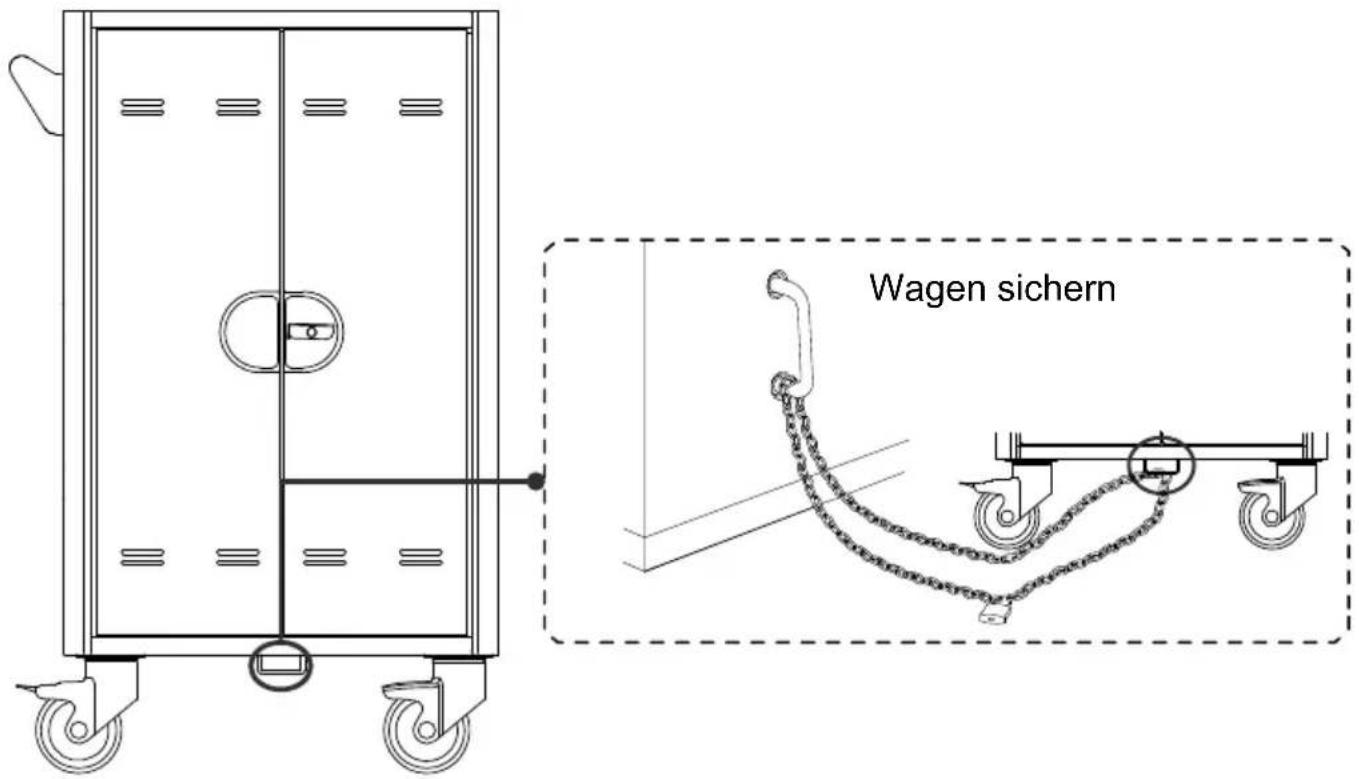

Wagen sichern

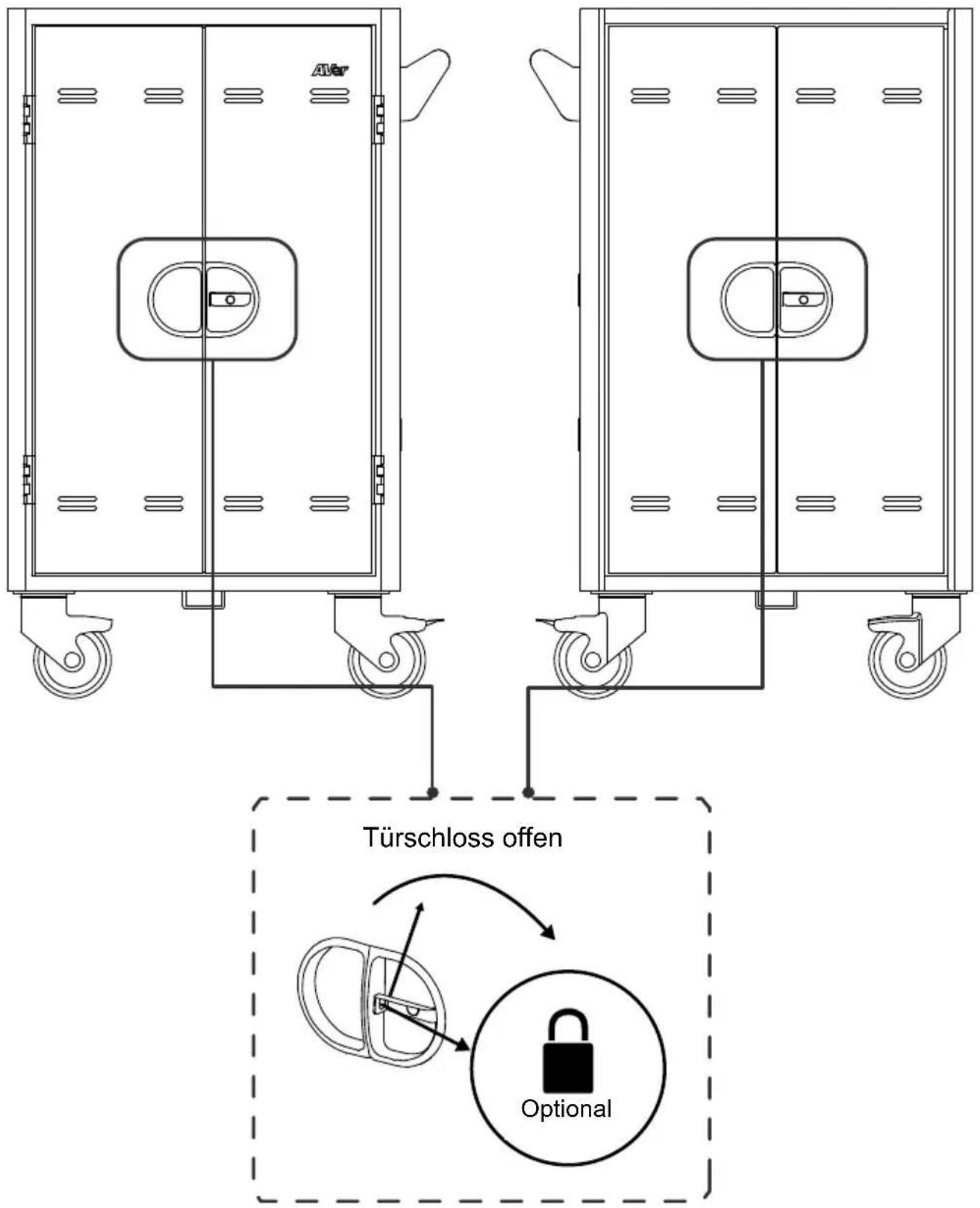

Türschloss

[Hinweis] Die Bügelabmessungen der Türen an Vorder- und Rückseite sind auf ∅8 mm begrenzt.

Kabelmanagement

[Hinweis]

1. Für die Sicherung und Kabelverlegung werden (optionale) Kabelbinder empfohlen.
2. Es wird empfohlen, zwei Personen mit der Verlegung der Kabel zu beauftragen.

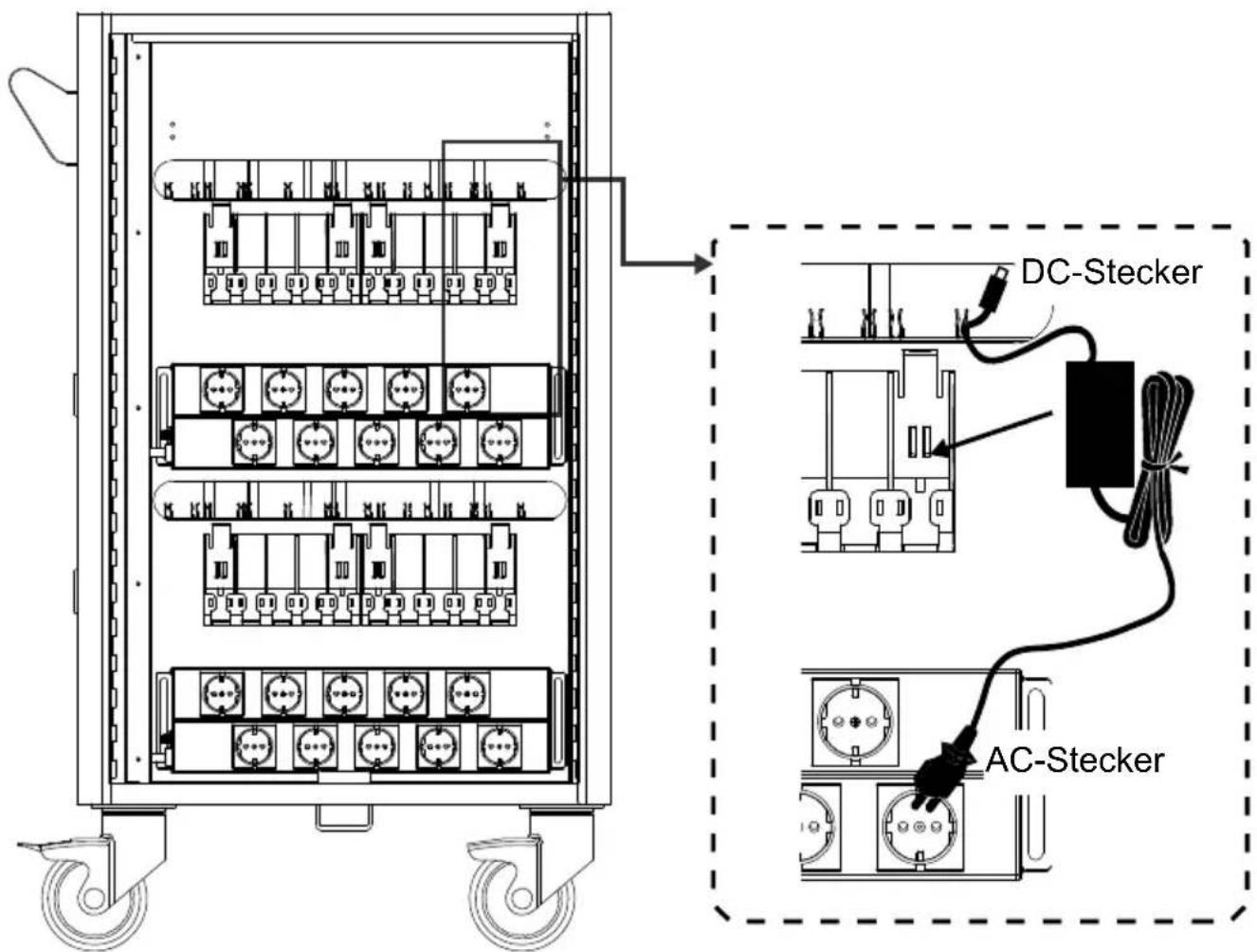

Rückseite

1. Öffnen Sie die rückseitige Tür.
2. Verbinden Sie den Stromadapter mit den einzelnen Adapterfächern.

3. Führen Sie das DC-Ende des Adapterkabels durch die dafür vorgesehene Fläche zur Vorderseite des Wagens.

4. Beachten Sie die in der Abbildung angezeigte Reihenfolge für die Verbindung des AC-Kabels mit dem entsprechenden AC-Anschluss.

1. Sichern Sie die Kabelbündel mit einem Kabelbinder (nicht beiliegend).

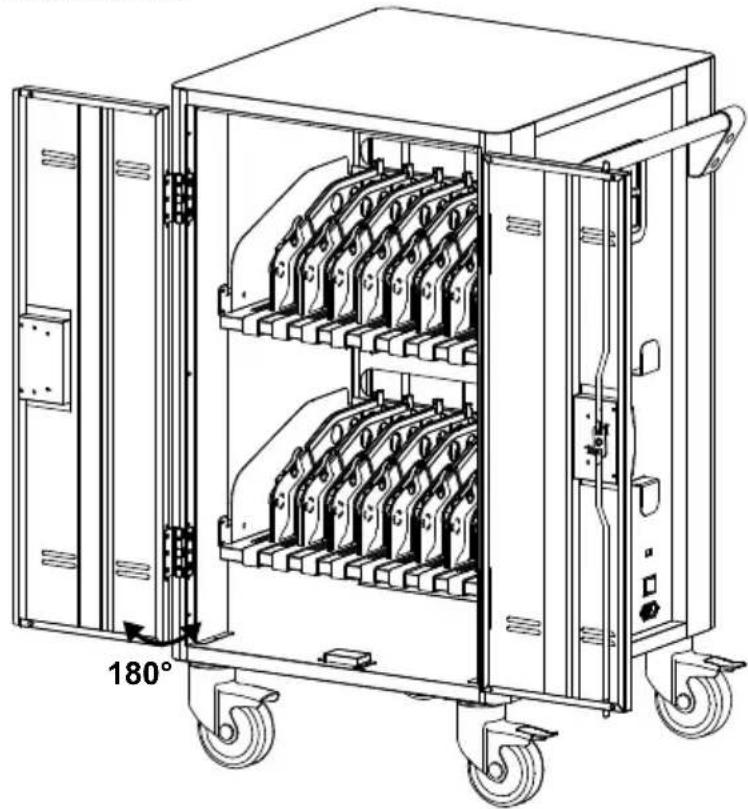

Vorderseite

1. Öffnen Sie die Fronttüren.

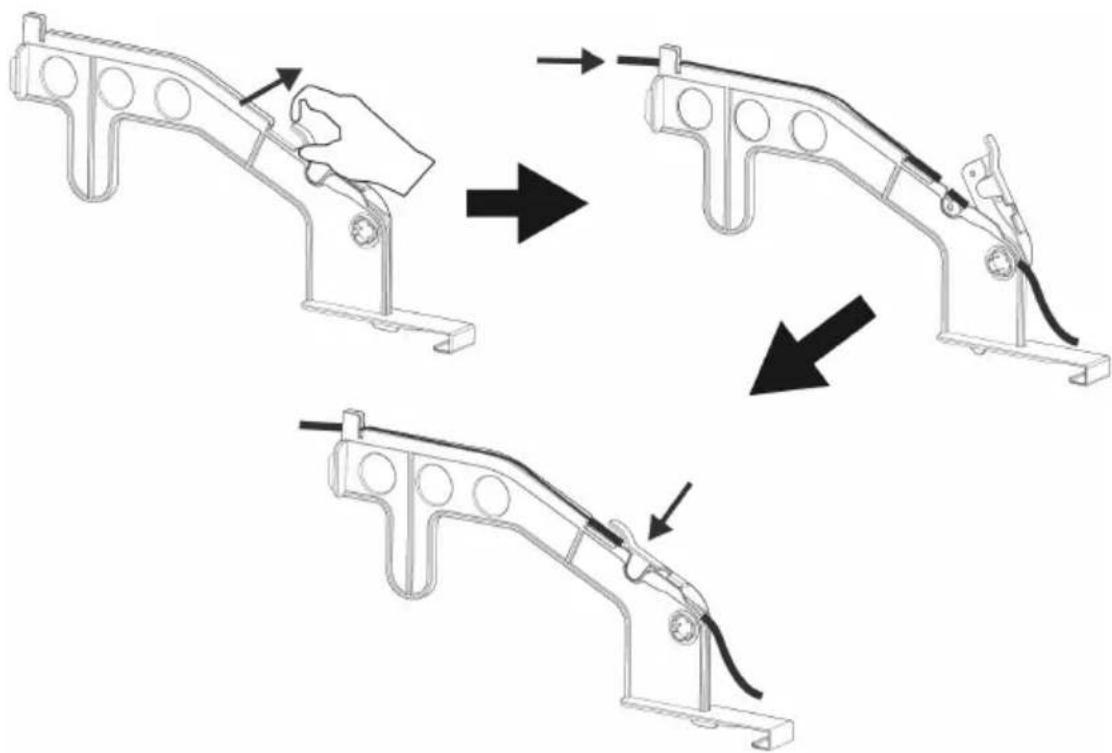

1. Lösen Sie das Sperrstück der Partition.
2. Verlegen Sie das Adapter-DC-Kabel. Verlegen Sie es in der umlaufenden V-Führungsnut.

1. Lassen Sie das Sperrstück einrasten, um das DC-Kabel zu sichern.
2. Legen Sie das Mobilgerät in die Aufnahme.
3. Verbinden Sie den DC-Stecker mit dem Mobilgerät.

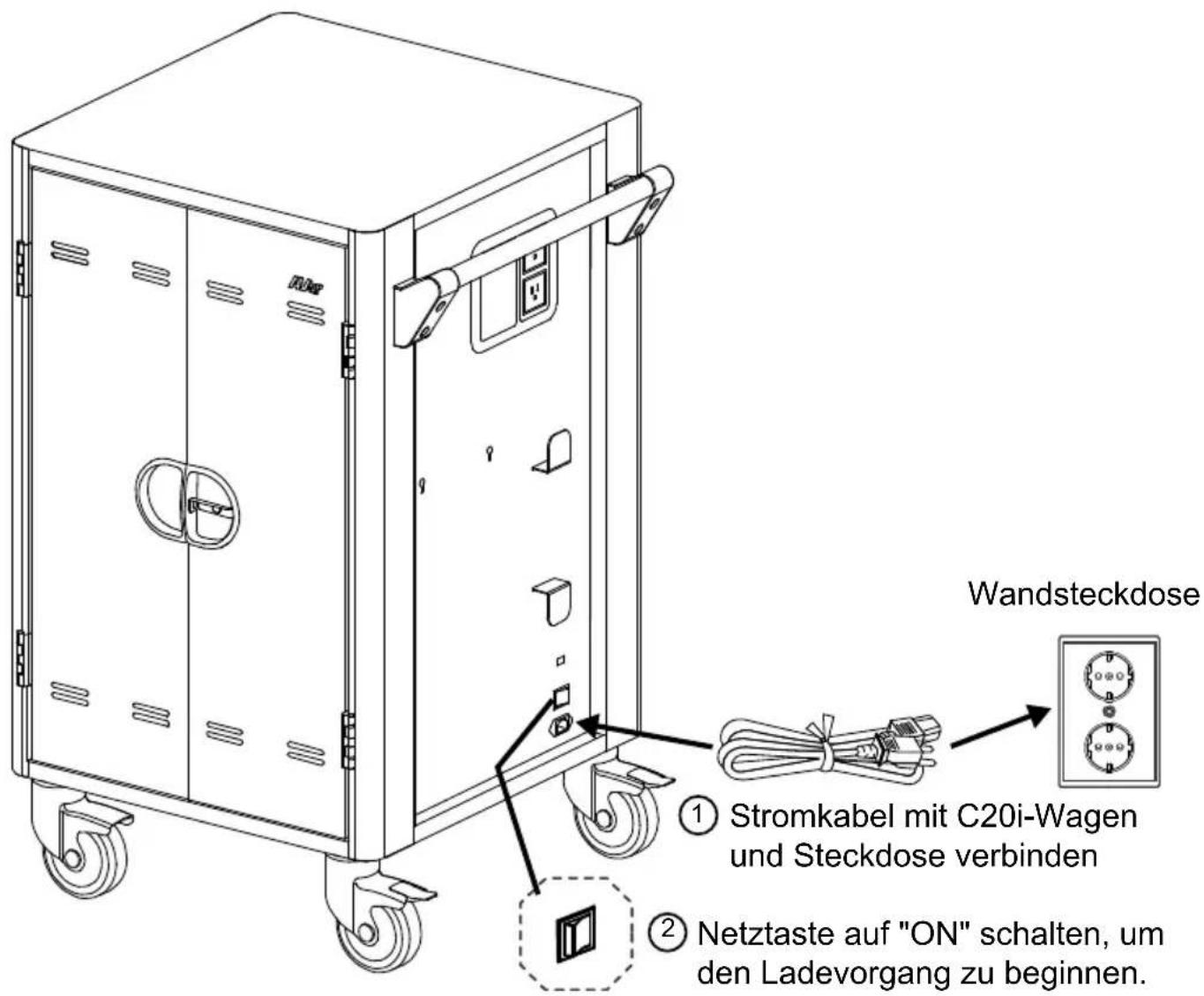

Ladewagen

[Hinweis]

1. Schalten Sie den Netzschalter in die Stellung AUS (OFF), bevor Sie den Wagen mit der Steckdose verbinden.
2. Hilfsausgänge können abhängig von der länderspezifischen Version variieren.

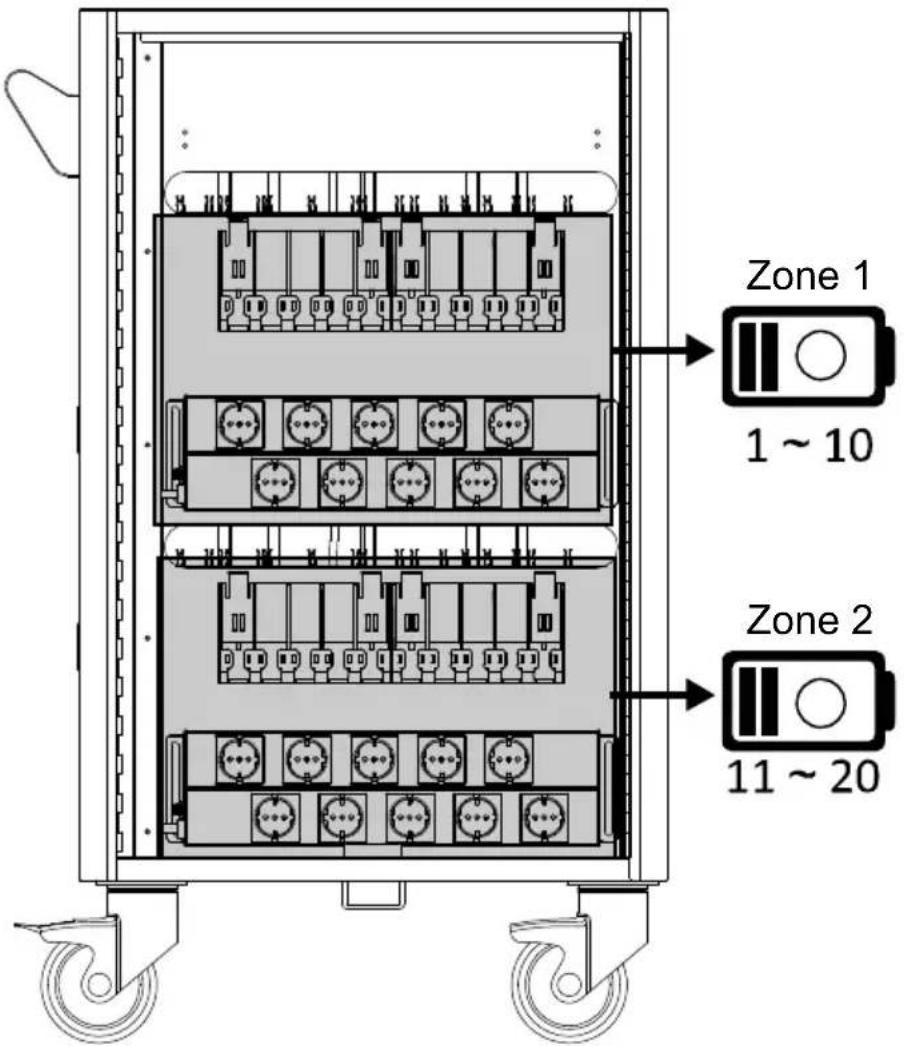

Intelligente Zeitschaltuhr (Timer)

20 Aufnahmen für den C20i, unterteilt in zwei Zonen (zehn Aufnahmen/Zone).

Firmware

Die Firmware kann über den externen USB-Anschluss Typ mit einem typischen USB-Stick aktualisiert werden. Gehen Sie wie folgt vor, um eine Upgrade Ihrer Firmware durchzuführen:

1. Formatieren Sie den USB-Stick vor der Aktualisierung mit dem FAT- oder FAT32-Dateisystem
2. Kopieren Sie die Firmware-Binärdatei (*.bin) auf den USB-Stick.
3. Schalten Sie den C20i AUS und stecken Sie den USB-Stick ein.

4. Schalten Sie den C20i EIN und die Firmware wird automatisch aktualisiert. Die Netzleuchte leuchtet in folgendem Zyklus: ROT → ORANGE → GRÜN → ROT. [Hinweis] Während des Upgrade-Vorgangs leuchten die Status-LED NICHT.

5. Nach dem Upgrade de Firmware leuchtet die Netzleuchte weiterhin in der Reihenfolge ROT → ORANGE → GRÜN → ROT, allerdings leuchten nun die Status-LEDs.

6. Schalten Sie den C20i AUS und trennen Sie den USB-Stick.

[Hinweis]

Der C20i unterstützt USB-Sticks, die die folgenden Kriterien erfüllen:

1. FAT- oder FAT32-Dateisystem (ggf. bei Bedarf formatieren).
2. 32 GB max. Kapazität
3. USB 2.0 -Hochgeschwindigkeitsschnittstelle

Fehlerbehebung

F: Alle meine Geräte sind angeschlossen, werden jedoch nicht geladen?

A: 1. Vergewissern Sie sich, dass die Stromkabel intakt sind.

1. Die Stromkabel müssen fest in die Anschlüsse eingesteckt sein. Die Stromversorgung muss stabil sein.
2. Die Stromkabel müssen eingesteckt sein und die Netzversorgung muss mit Ihren länderspezifischen Standards übereinstimmen.

F: Das Stromkabel oder die Komponenten meines Wagens sind beschädigt. Sind Sie von der Garantie abgedeckt?

A: Wir gewähren eine Garantie von zehn (10) Jahren auf den Wagen und die Aufnahmen und fünf (5) Jahre Garantie auf die elektrischen Komponenten.

F: Wie kann ich feststellen, ob meine Geräte die Verbrauchshöchstgrenze für den Strom überschreiten?

A: Lassen Sie den Stromverbrauch Ihrer Geräte von einem Fachelektriker ermitteln. Führen Sie einen Test durch, während die Geräte angeschlossen sind und die Akkus aufgeladen werden.

F: Wenn ich das Gerät verbinde, löst der Leistungsschalter aus. Was ist falsch?

A: Möglicherweise sind andere Geräte oder Anlagen mit demselben Stromkreis verbunden und der Stromkreis ist überlastet. Lassen Sie die zulässige Höchstspannung im Stromkreis von einem Fachelektriker überprüfen.

Technische Daten

Modell	C20i
Kapazität	Bis zu 20 Geräte (2 Regalböden, 10 Aufnahmen pro Regalboden).
Unterstützte Geräte:	Laptops, Chromebooks, Tablets bis 16 Zoll
AUX-Ausgänge	2
LED-Statusanzeigen	Status LED (x2): Statisch Blau während der Aufladung
Ladetyp	AC Intelligentes Laden
Leistungsdaten	AC EIN 220-240 V, 50/60 Hz, 8 ASteckerleiste (x20 Anschlüsse) 220-240 V, 50/60 Hz, 6 AAusgang (2 Anschlüsse): 220-240 V, 50/60 Hz, 2 A
Sicherheit	Fronttüren: 3-Punkt-Verriegelungsmechanismus mit VorhängeschlossöffnungRückseitige Türen:3-Punkt-Verriegelungsmechanismus mit Vorhängeschlossöffnung[Hinweis] Das Vorhängeschloss ist nicht im Lieferumfang enthalten.
Rollen	Vier 5-Zoll-Rollen, zwei davon verriegelbar
Intelligentes Aufladen	Ja
Betriebstemperatur	0°-30°C
Betriebsluftfeuchte %	10%-90%
Lagerungstemperatur	-40°C-60°C
Lagerungsluftfeuchte %	5%~95%
Garantie	10 Jahre auf Wagen und Aufnahme5 Jahre die elektrischen Komponenten
Wagenabmessungen (B x T x H)	68,8 (B) x 63,7 (T) x 106 (H) cm
Schlitzabmessungen für 16 Aufnahmen (H x B x T)	33 (H) x 4,375 (B) x 41,9 (D) cm
SchlitzabmessungenFür 20 Aufnahme(H x B x T)	33 (H) x 3,615 (B) x 41,9 (D) cm
Gewicht, ohne Geräte	66,60 kg

Kundendienst und Garantie

Alle unsere Produkte verfügen über eine Qualitäts- und Sicherheitszusicherung. Kunden in den USA besuchen bitte die AVer USA Support-Website für umfassende Informationen zu Warenrücksendung (RMA), Garantie und Kundendienst.

Kunden außerhalb Nordamerikas besuchen bitte unsere globale AVer-Support-Website: http://www.aver.com/

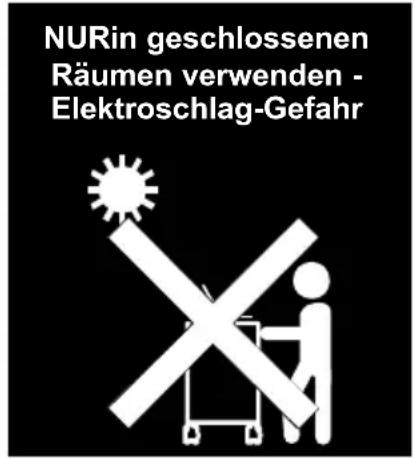

WARNUNG

BEACHTEN SIE STETS ALLE SICHERHEITSHINWEISE

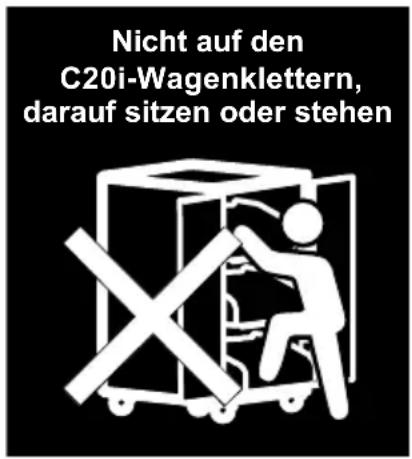

■ Personen dürfen NICHT auf dem C20i-Wagen sitzen, stehen oder auf diesen klettern.
■ Den C20i-Wagen NICHT anheben.
■ Die Belüftungsöffnungen für die Luftzirkulation NICHT verstellen.
■ Die C20i-Regalböden NICHT überlasten. (Max. Tragkraft der Arbeitsplattform = 45 kg. Max. Tragkraft jedes ziehbaren Regalbodens: 22,7 kg).
■ Trennen Sie den C20i-Wagen von der Stromversorgung, bevor Sie ihn bewegen.
■ Vergewissern Sie sich, dass das Stromkabel gesichert und fest aufgerollt ist, bevor Sie den C20i-Wagen bewegen.
