BEDIENUNGSANLEITUNG MD120UI AVer

Wie man reinigt und desinfiziert

Warning Verletzungsgefahr	Verwenden Sie keine Reinigungsmittel, die Phenol enthalten, da Phenol bei unzureichendem Spülen Hautverbrennungen verursachen und nicht ausreichend reinigende oder desinfizierende Eigenschaften aufweisen kann.
Achtung	1. Die Kamera wurde für eine einfache Reinigung und Desinfektion konzipiert. 2. Trennen Sie vor der Reinigung die Kamera von der Stromquelle. 3. Reinigungsverfahren sollen den zur von Personal durchgeführt werden, das mit dem Kamera-Betrieb vertraut ist. 4. Sprühen Sie keine Reinigungsflüssigkeit, insbesondere kein Wasser, in interne elektrische Geräte oder Teile der Kamera, um mögliche Kurzschlüsse, Korrosionen, Fehlfunktionen und elektrische Schockgefahren für Benutzer oder Servicepersonal zu vermeiden. 5. Korrosive Reinigungsmittel können die Kamera verfüllen oder beschädigen. Testen Sie vor der Verwendung eines Reinigungsmittels theses an einer unauffälligen Stelle.
Wenn	Reinigen Sie die Kamera vor und nach Gebrauch.
Schritte	1. Trennen Sie die Kamera von der Stromquelle. 2. Reinigungspersonal muss Reinigungshandschuhe(TRagen. 3. Stellen Sie sicher, dass das Reinigungssalkohol nicht abgelaufen ist, bevor Sie es verwenden. 4. Verwenden Sie ein mit Reinigungssalkohol (75%) angefeuchtetes Reinigungstuch. 5. Wischen Sie alle Oberflächen ab, die mit der Kamera in Kontakt kommt wurden. 6. Vermeiden Sie nach dem Wischen des Geräts den Kontakt mit bloßen Händen.
Häufigkeit	Es ist keine regelmäßige Reinigung erforderlich. Reinigen Sie vor und nach Gebrauch.

Symbole auf dem Produkt

Die Symbole auf thisem Produkt und dem Zubehör haben folgende Bedeutung.

Das WEEE-Symbol. Dieses Symbol weist darauf, dass these Product nicht im Hausmüll entsorgt werden damit. Geben Sie das Produkt an einer zugelassenen Sammelstelle für die Entsorgung von elektrischen und elektronischen Geräten ab. Weitere Informationen zur Entsorgung des Gerätes für das Recycling erfragen Sieitte bei der zuständigen Stelle in ihrer Gemeinde oder in dem Geschäft, in dem Sie das Gerät erworbEN haben.
CE	Das CE-Logo. Dieses Logo weist darauf auf hin, dass das Produkt die einschlädiggen Vorschriften/Normen zur harmonisierten Rechtsprechung in der Europäischen Union erfüllt.
FC	Das FCC-Logo. Dieses Logo weist darauf auf hin, dass das Produkt die Compliance-Normane der Federal Communications Commission erfüllt.
UKCA	Das UKCA (UK Conformity Assessed) Symbol. Dieses Logo weist darauf auf hin, dass das ein Produkt, das auf den Märkten des Vereinigten Königreichs in Verkehr gebracht wird, die UKCA Marking-Anforderungen erfüllt.
	Das RCM Konformität-Logo. Dieses Logo weist darauf auf hin, dass das Produkt die einschlädigen australischen RCM-Vorschriften erfüllt.
	Das Logo informiert die BenutzerlInnen auf das Vorhandensein von „gefährlicher Stromspannung" im Inneren des Produkts und auf die Gefahr eines elektrischen Schlages.
	Dieses Logo ist ein Warnzeichen, das die BenutzerlInnen auf die dem Produkt beigeufigsten Betriebs- und Wartungsanleitungen (Instandhaltung) aufmerksam macht.
10	Das China RoHS-Symbol. Dieses Symbol weist auf die Anzahl der Jahre hin, während welchen bei normaler Nutzung keine gefährlichen Substanzen aus dem Produkt austreten oder vom体系建设 ausgeben.
~	Das Wechselstromsymbol. Dieses Symbol weist darauf auf hin, dass das Produkt (die Eingänge/Ausgänge) mit Wechselstrombetrieben wird.
---	Das Gleichstromsymbol. Dieses Symbol weist darauf auf hin, dass das Produkt (die Eingänge/Ausgänge) für die Verwendung mit Gleichstrom ausgelegt ist.

Warning

Dies ist ein Produkt der Klasse A. In Wohnumgebungen kann diese Produkte Funktionstörungen verursachen. In dieser Fall obliegt es dem Anwender, angemessene Maßnahmen zu ergreifen.

Vorsicht

Explosionsgefahr, wenn nicht der richtige Batterietyp verwendet wird. Entsorgen Sie gebrauchte Batterien entsprechend den Vorschriften.

HAFTUNGSAUSSCHLUSS:

Zusicherungen und Gewährleistungen, weder ausdrücklich noch angenommen, hinsichtlich des Inhalts dieser Dokumentation, der Qualität, Leistung, Marktgängigkeit oder Eignung für einen bestimmten Zweck. Die Informationen in dieser Anleitung wurden sorgfältig auf ihre Gültigkeit hin überprüft, allerdings übernehmen wir keine Verantwortung für Ungenaugkeiten. Die Informationen in thisem Dokument können sich, ohne dass daraufhin eingewiesen wird,ändern.

AVer haftet unter keinem Umständen für Schäden, inklusive Schäden durch Gewinnverlust, oder andere beiläufig entstandene oder kausal bedingte Schäden, die im Zusammenhang mit der Nutzung oder Unmöglichkeit der Nutzung der Software oder der schriftlichen Unterlagen entstehen, selbst wenn über die Möglichkeit solcher Schäden informiert wurde.

WARENZEICHEN

"AVer" ist ein Warenzeichen von AVer Information Inc. Andere in thism Dokument genannten Warenzeichen dnen lediglich der Information und sind Eigentum der entsprechenden Unternehmen.

URHEBERRECHT

© 2023 by AVer Information Inc. Alle Rechte vorbehalten. | 3. Januar 2024

Kein Teil dieser Publikationarf in Jedweder Form und durch Jedwede Mittel ohne schriftliche Genehmigung von AVer Information Inc. reproduziert, übertragen, umgesetzt, in Abrufsystemen gespeichert oder in jegliche Sprachen übersetzt werden.

Mehr Hilfe

Für FAQs, technische Unterstützung, Software und für den Download der Bedienungsanleitung besuchen Sieitte:

Kontaktinformationen

AVer Information Europe B.V.

https://www.aveurope.com

Westblaak 134, 3012KM, Rotterdam, The Netherlands

Tel: [phone]

Technischer support: [e-mail]

Inhaltsverzeichnis

Wie man reinigt und desinfiziert 1

übersicht 1

Lieferumfang. 1

Optionales Zubehör 1

MaBe 2

Deckemontage 3

Wandmontage 4

Schwenk- und Neigungswinkel 5

Informationen zu Teilen 6

Aufnahme-LED 6

LED Anzeige 6

Fernbedienung 7

Verknüpfungen 8

Installation. 9

Kabelbefestigungslatte 9

Deckemontage. 10

Geräteanschluss 11

Kameraeinrichtung 14

Bildschirmmenü 14

IP-Adresse einrichten 14

Static IP 14

DHCP 15

OSD Menüstruktur 16

Webeinrichtung 19

Zugriff auf die Webschnittstelle 19

Live Ansicht (Live View) 22

Kamerasteuerung (Camera Control) 22

Voreinstellung (Preset) 23

KI-Einstellungen (AI Setting) 24

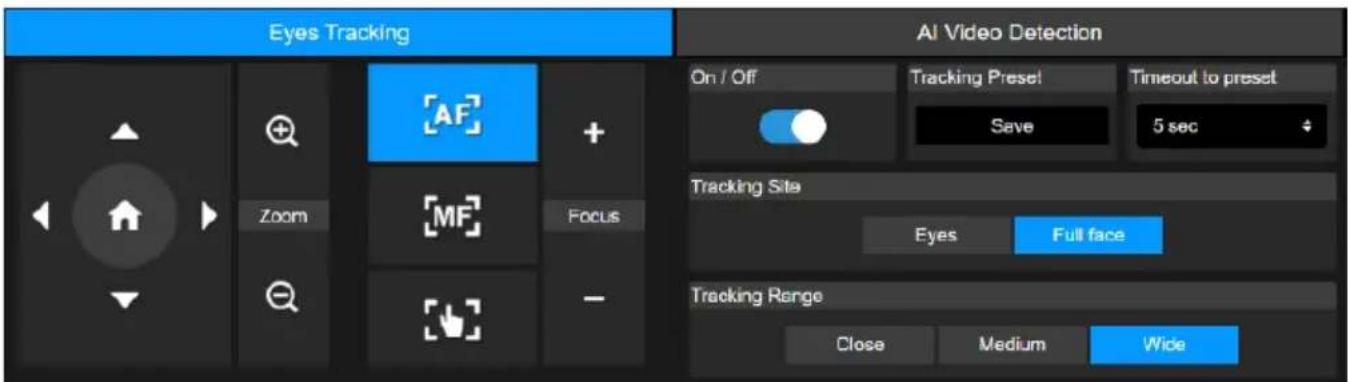

Blick-Tracking (Eyes Tracking). 24

KI-Videoerkennung (AI Video Detection) 26

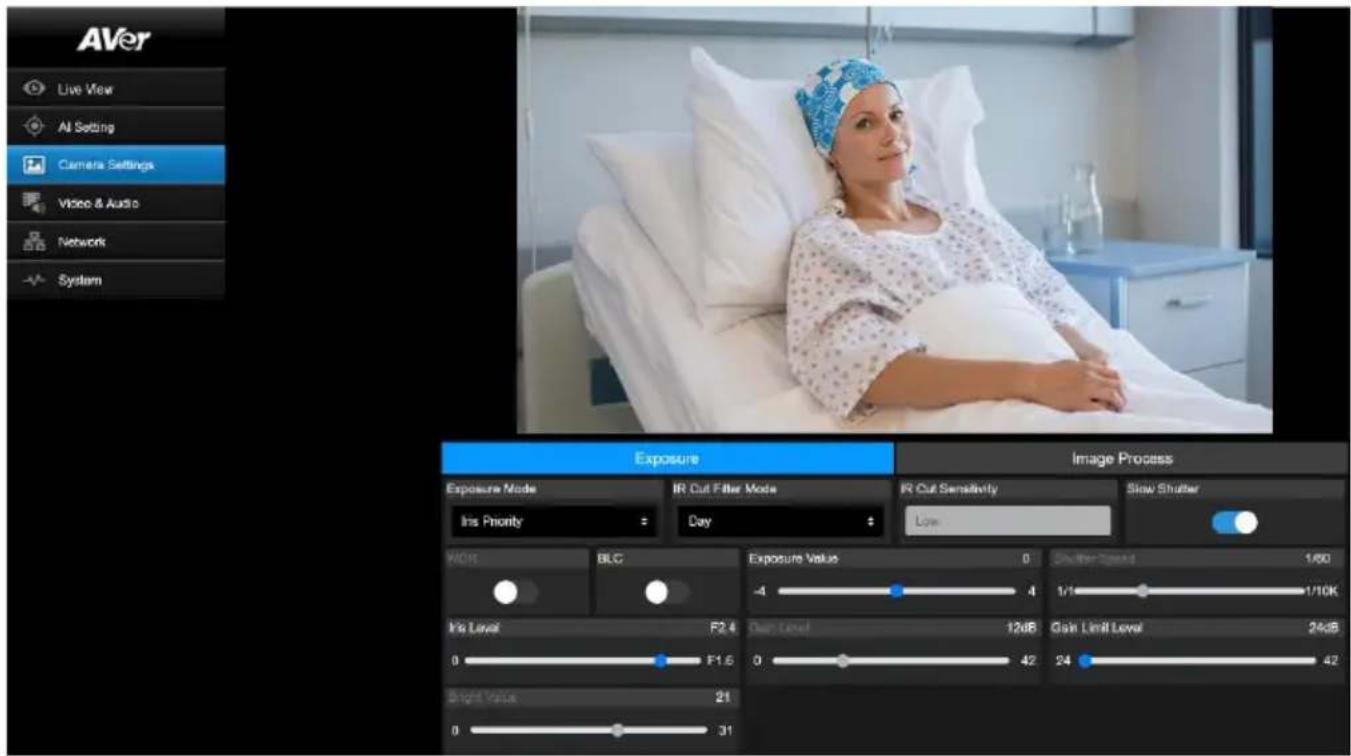

Kameraeinstellungen (Camera Settings) 27

Belichtung (Exposure) 27

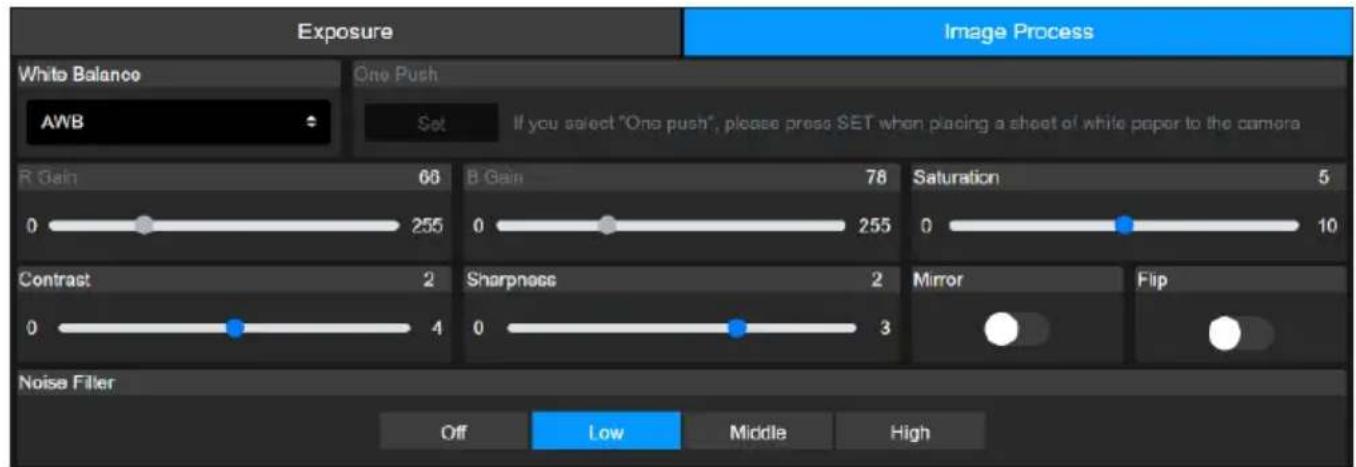

Bildbearbeitung (Image Process) 28

Video und Audio (Video & Audio) 29

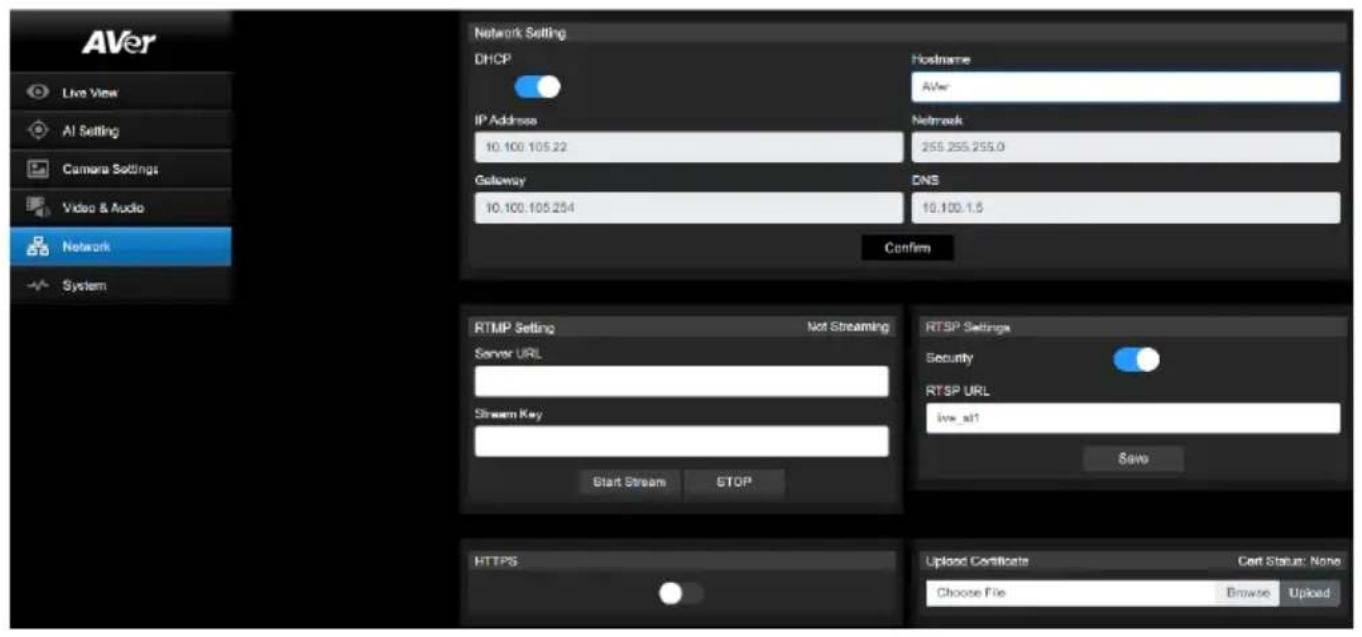

Netzwerk (Network) 30

System (System) 32

AVerCamera Setting Tool 34

Specification 35

Fehlerbehebung 38

Anhang 39

VISCA RS-232 Befehlstabelle. 39

VISCA Over-IP-Einstellungen 46

VISCA-Zoom-Tabelle 48

Pelco-D-Befehl 49

Pelco-P-Befehl 50

CGI-Befehl 51

ü bersicht

Die MD120UI Tracking-Kamera ist eine für medizinische Anwendungen klassifizierte Kamera zum Tracking von Patienten. Die Kamera ist mit Infrarot-Nachtsicht ausgestattet und hat ein UV-resistentes Gehäuse.

Lieferumfang

Kamera

Netzadapter und Netzkabel

Fernbedienung

USB 3.0 Typ-B-zu-Typ-A-Kabel (1,5 m)

Kabelbefestigungslatte

Kabelbinder (x4)

Deckemontagehalterung (x2)

Bohrschablone

M2 x 4mm Schrauben (x3)

M3 x 6mm Schrauben (x3)

1/4"-20 L=6.5mm Schrauben (2x)

Kurzanleitung

Optionales Zubehö r

Wandmontage-halterung

Kamera-Controler (CL01)

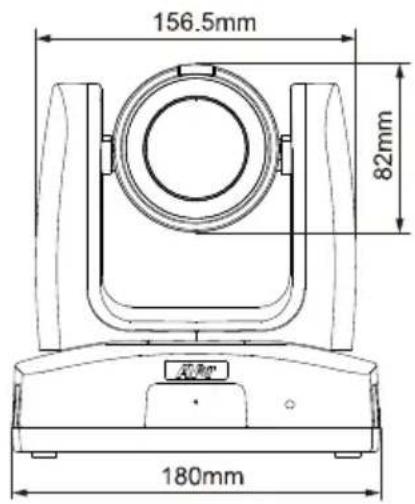

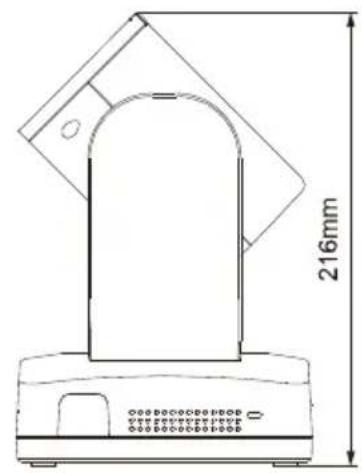

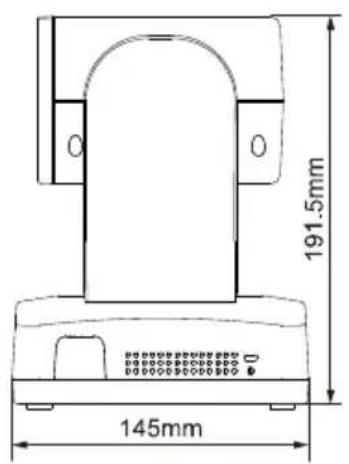

Maße

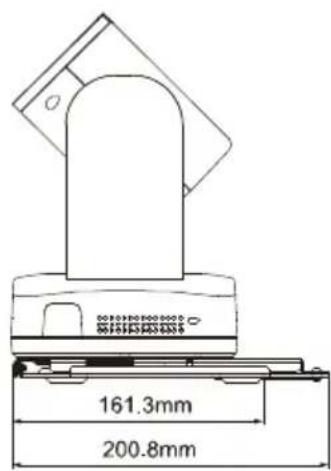

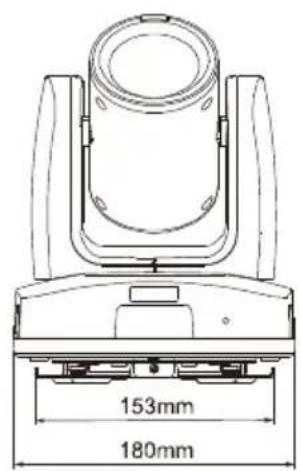

Deckemontage

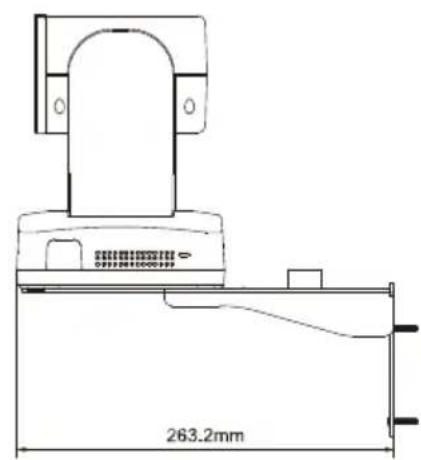

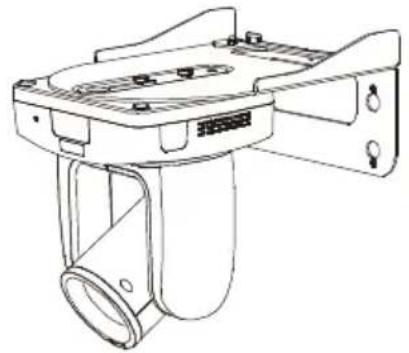

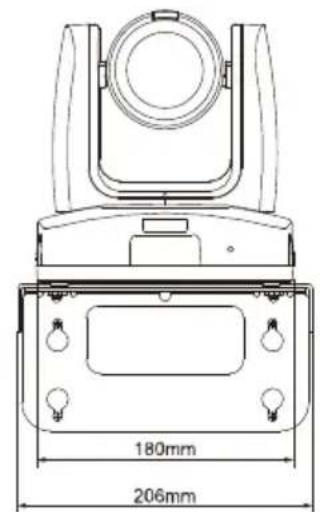

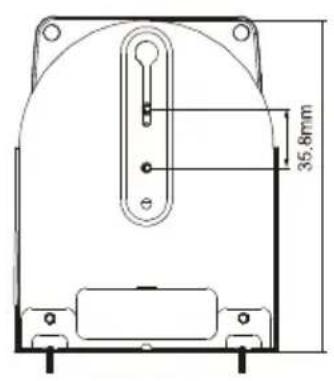

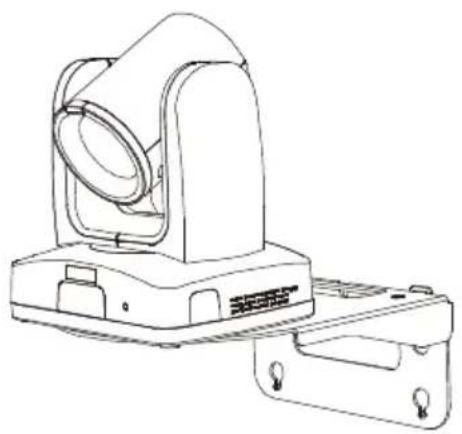

Wandmontage

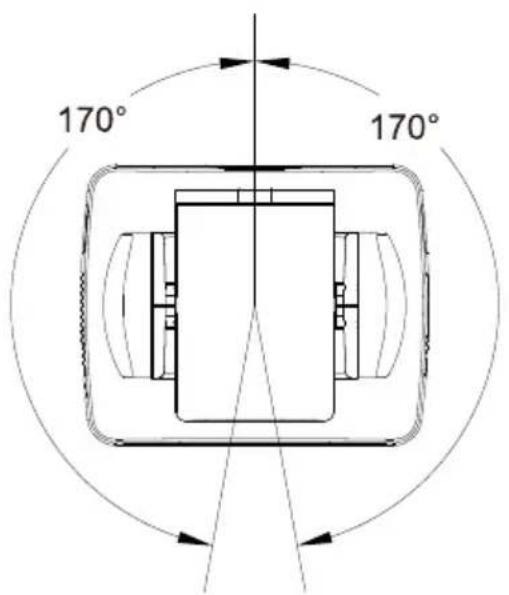

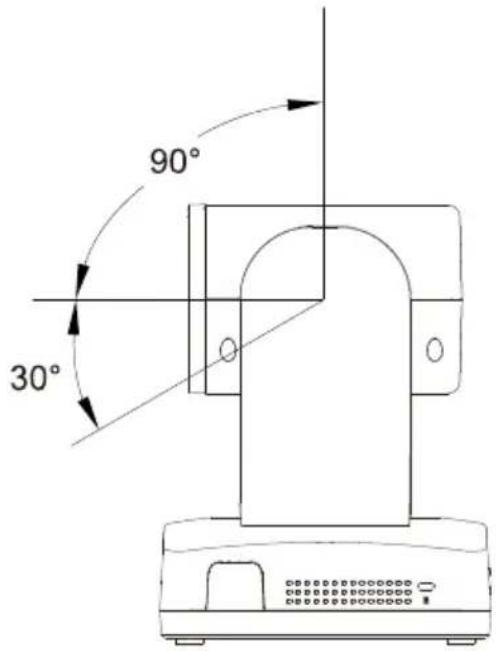

Schwenk- und Neigungswinkel

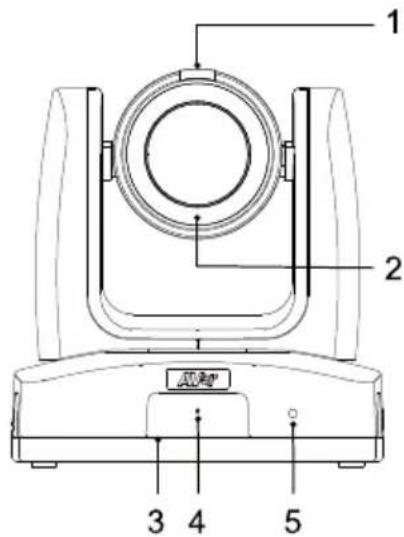

Informationen zu Teilen

Vorderansicht

1. Aufnahme-LED
2. Infrarot-Nachtsicht-LED*
3. IR-Sensor
4. MikrofonLED Anzeige

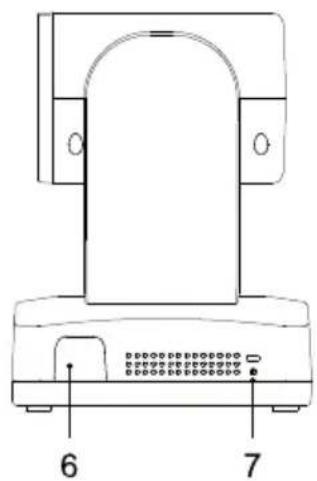

Seitenansicht

1. IR-Sensor
2. Kensington-Schloss

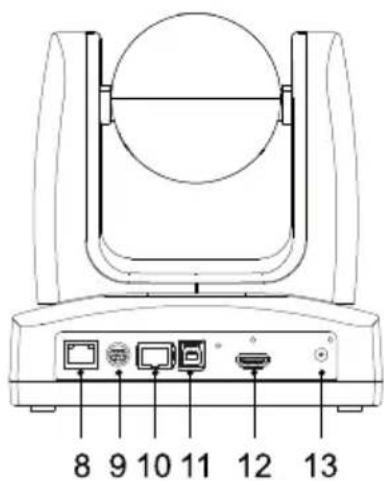

Rückansicht

1. PoE+-Anschluss
2. RS-232-Anschluss
3. RS-422-Anschluss
4. USB 3.1 Typ-B-Anschluss
5. HDMI-Anschluss
6. Gleichstrombuchse

*Achten Sie darauf, im Nachtmodus zwischen der IR-LED und dem menschlichen Auge stets eine Entfernung über 1 Meter zu wahren, um Gefährdungen durch Infrarotstrahlung zu vermeiden.

Aufnahme-LED

Farbe	Status
euchtet grün	Patient ist überwacht
Aus	Privatsphäremodus/Gerät abgeschaltet

LED Anzeige

Farbe	Status
Statisch Blau	Normal
Blinkt blau	Tracking eingeschaltet
Statisch Orange	Standby
Blinkt Orange	Startvorgang
Statisch Violett	OSD-Menü eingeschaltet.
Blinkt Violett.	Firmware-Update

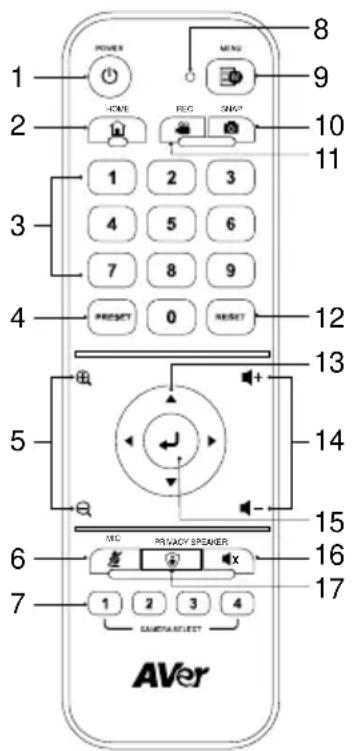

Fernbedienung

Zum 0 fnen des Bildschirmmen (OSD) halten Sie Menu ❶itte für 3 Sekunden gedrückt.
- Für die Deaktivierung der Fernsteuerung öffnen Sie das OSD-MENU oder die Webschnittstelle, gehen Sie zu System > Camera Selector > Disable Remote.
- Um die Fernsteuerung wieder zu aktivieren, öffnen Sie die Webschnittstelle, gehen Sie zu System > Camera Selector > All Channel oder weisen Sie Ihrer Kamera eine Nummer (1, 2, 3, 4) zu.

Model: LY033

Name	Funktion
1. Stromversorgung	Kurz antippen, um den Standby-Modus ein-/auszuschalten.
2. Home	Kamera in die Grundstellung bewegen.
3. Zahlentasten	● Mit den Tasten 0-9 bewegen Sie die Kamera in voreingestelltten Positionen.● Voreinstellungen behmen Sie mit den Tasten 0-9 vor.
4. Voreinstellung	Die Voreinstellungen behmen Sie mit den Preset-, Ziffern- und Richtungstasten vor.1. Mit den Richtungstaten navigieren Sie zu einer Position. Mit den Tasten „Zoom“+“und „Zoom“-“vergroßern/verkleinern Sie ein Bild.2. Halten Sie Preset gedrückt und drücken Sie dann die Zifferntasten (0~9), um diese voreingestellte Position zu speichern.
5. Zoom +/-	Drücken, um Bilder zu vergroßern oder zu verkleinern.
6. MIK	Drücken, um das Mikrofon stummzuschalten. Erneut drücken, um die Stummschaltung aufzuheiten.
7. Kameraauswahl	Kamera auswahlen. Nummer im OSD-MENU angegeben: System > Camera Selector.
8. LED-Fernbedienung	Werden Tasten an der Fernbedienung gedrückt, leuchtet die LED rot.
9. Menu	3 Sekunden gedrückt halten, um das OSD-Menü zu öffnen. Diese Einstellung im OSD-Menüändern: System > Trigger OSD.
10. Snap	N/A
11. Rec	N/A
12. Reset	Mit Reset- und den Zifferntesten werden die Voreinstellungen aufgehoben. Halten Sie Reset gedrückt und drücken Sie dann die Zifferntasten
	(0~9).
13. Richtungstaten	Mit den Richtungstaten navigieren Sie zu einer Position.
14. Volume +/-	N/A
15. Enter	Wenn die Kamera eingeschaltet ist: Drücken Sie die Eingabetaste, um den Fokus einzel anzupassen. Beim Zugriff auf das OSD-Menu: Drücken Sie die Eingabetaste, um die Auswahl zu bestätigten oder eine Auswahl zu treffen.
16. Speaker	N/A
17. Datenschutz	Zugriff auf den Datenschutzmodus. Die Kamera schaltet um in den Datenschutzmodus und das Mikrofon wird stummgeschaltet.

Verknüpfungen

Drücken	Um zu...
Menu 3 Sekunden	OSD-Menü öffnen.
Menü	OSD-Menü schreiben
Home	OSD-Menü schreiben und Kamera in die Ausgangsposition zusätzlichen.
Menü Vermögen	Umschalten zwischen Tag- und Nachtmodus.
Menü Vermögen	Umschalten zwischen Tag- und Auto-Modus.
Fünfmal die 5 (55555)	DHCP aktivieren
Sechsmal die 6 (666666)	Kamera auf die Werkseinstellungen zurücksetzen
Achtmal die 8 (88888888)	192.168.1.168 als staticiche IP-Adresse für die Kamera festlegen

Installation

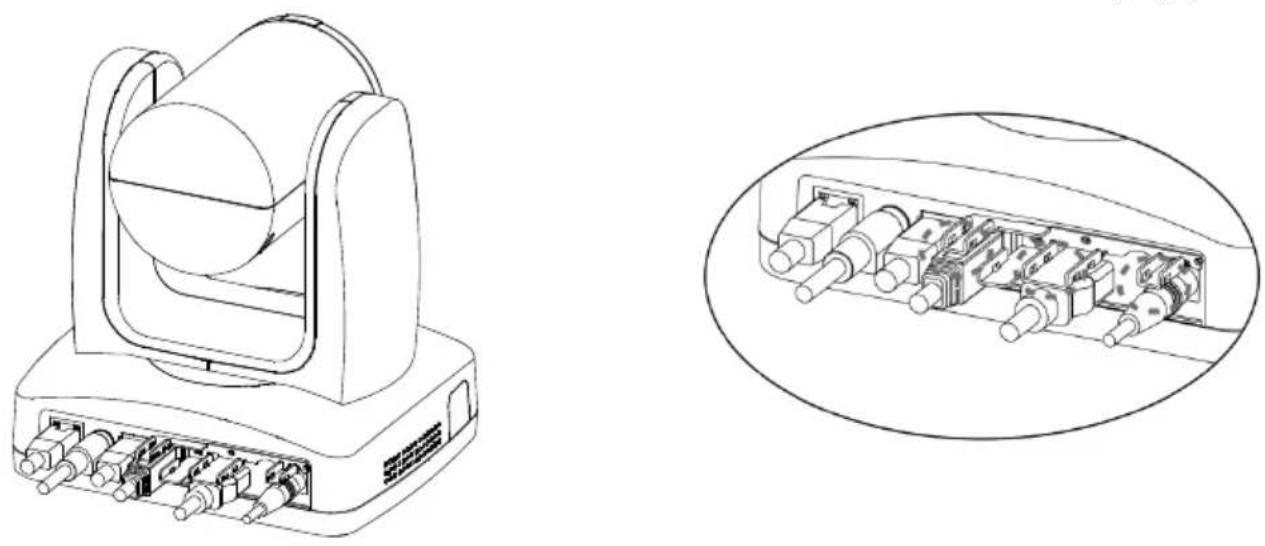

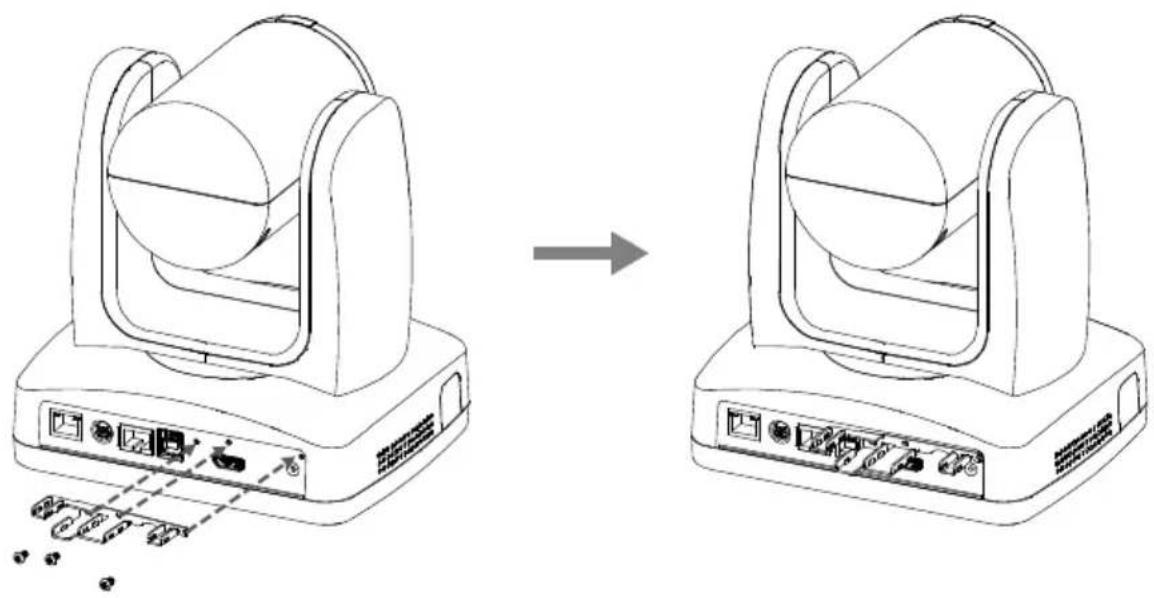

Kabelbefestigungslatte

1. Befestigen Sie die Kabelbefestigungslatte mit den mitgelieferten M2 x 4 mm Schrauben.

1. Stecken Sie die Kabel ein.

1. Fixieren Sie die Kabel mit Kabelbindern durch die Schlitze an der Kabelbefestigungslatte.

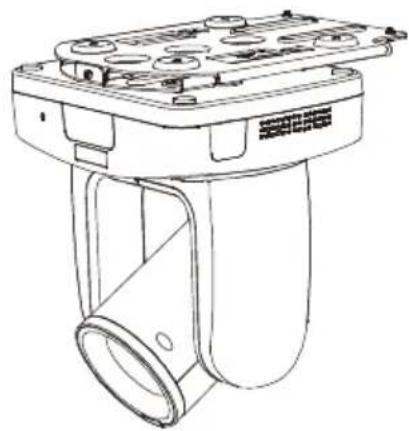

Deckemontage

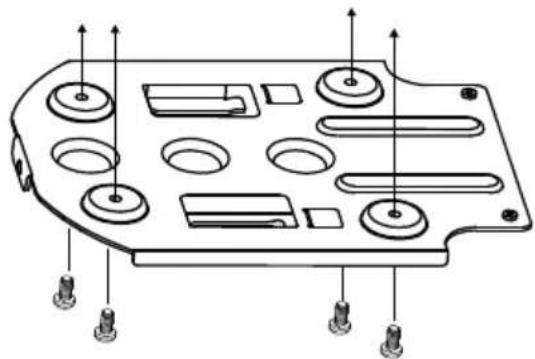

1. Befestigen Sie die Montagehalterung an der Decke.

Schrauben: 4 Schrauben, M4 x 10 mm (nicht im Lieferumfang enthalten)

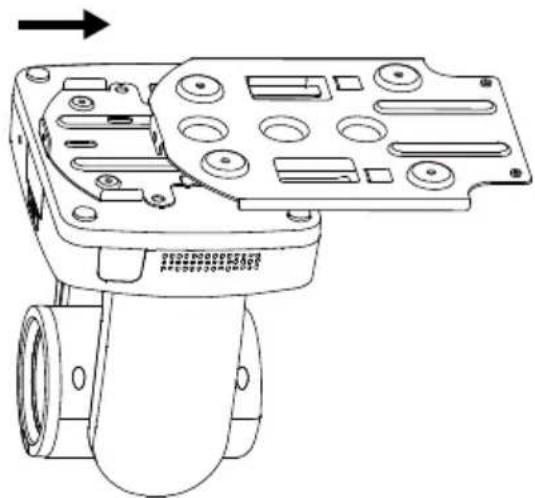

1. Schieben Sie die Kamera mit der Montagehalterung in die an der Decke befestigte Montagehalterung ein. Und stecken Sie die Kabel ein.

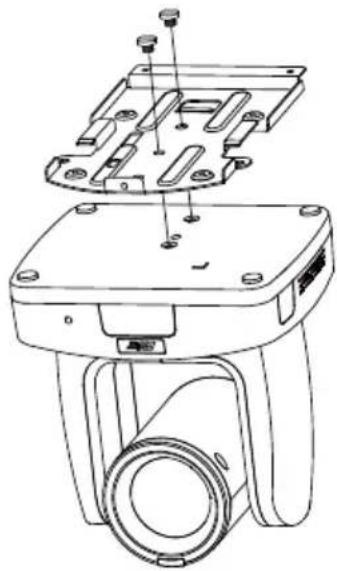

1. Befestigen Sie die Montagehalterung an der Kamera.

Schrauben: 2 Schrauben, 1/4 -20 L=6,5 mm (im Lieferumfang enthalten)

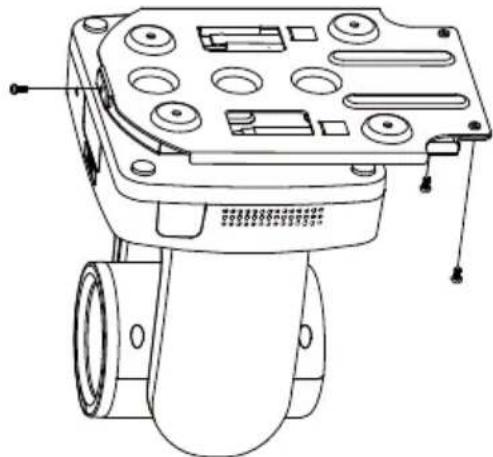

1. Befestigen Sie die Montagehalterungen mit Schrauben.

Schrauben: 3 Schrauben, M3 x 6 mm (im Lieferumfang enthalten)

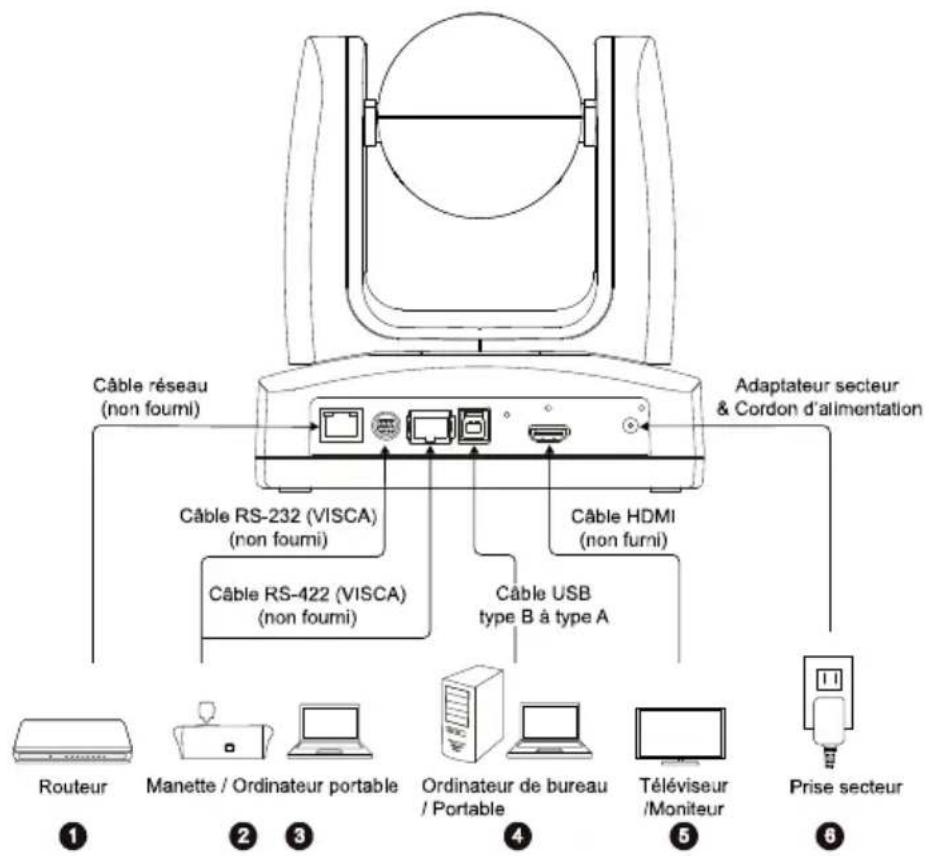

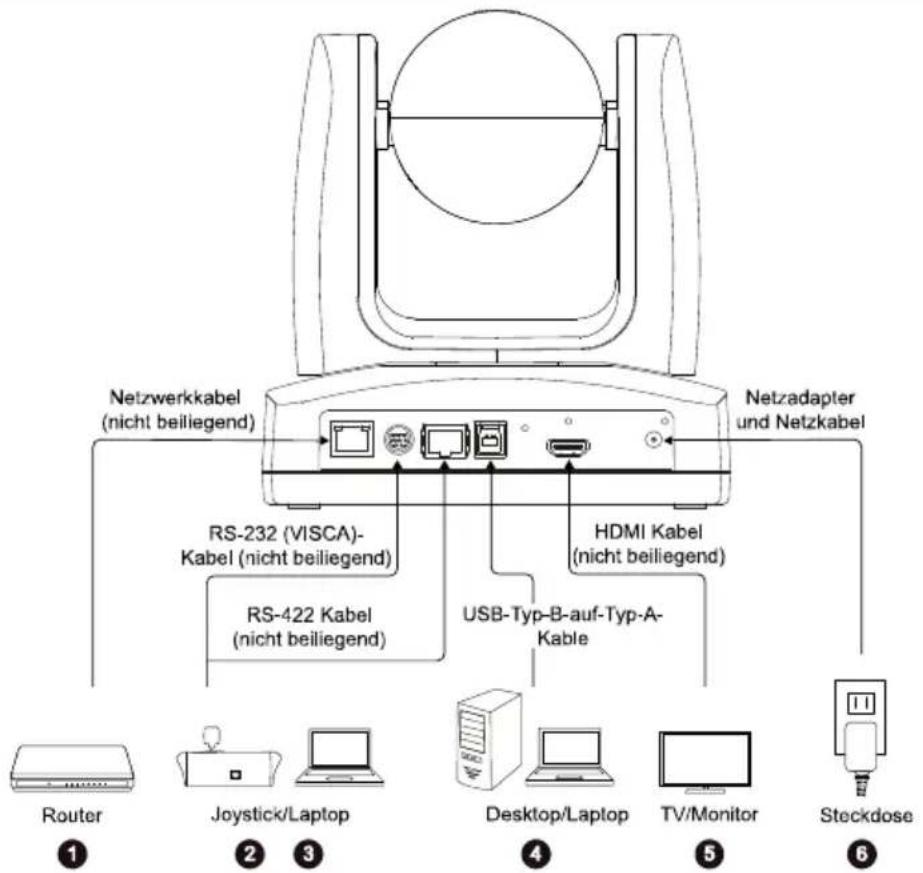

Gerä teanschlü sse

1. LAN: Verbinden Sie die Kamera über den LAN-Anschluss mit einem IP-Router. (Hinweis)
2. RS-232: Für die Steuerung der Kamera verbinden Sie sie mit einem Joystick oder Laptop. Kann ein optionaler RS-232-Adapter erworben werden. Nachfolgend ist die Pinbelegung abgebildet. (Hinweis)

Pinbelegung

Funktion	Mini-DIN9-PIN	E/A-Typ	Signal	Beschreibung
VISCA IN	1	Ausgang	DTR	Datenterminal bereit
	2	Eingang	DSR	Datenset bereit
	3	Ausgang	TXD	Daten übertragen
	6	Eingang	RXD	Daten erhalten
VISCA OUT	7	Ausgang	DTR	Datenterminal bereit
	4	Eingang	DSR	Datenset bereit
	8	Ausgang	TXD	Daten übertragen
	9	Eingang	RXD	Daten erhalten
	5	Eingang	I/O	DIN8/DIN9-Erkennung
---	Ummantelung	---	GND	Erdung

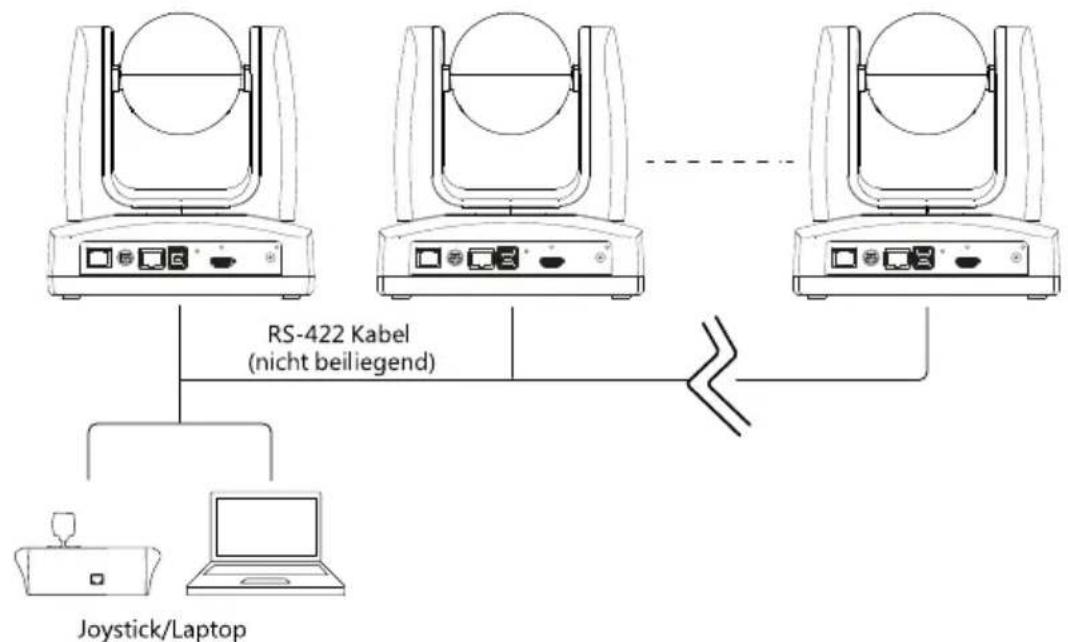

1. RS-422: Zum Anschluss eines Joisticks oder eines Notebooks an die Kamera, um diese zu steuern. Wenn auf diese Weise mehrere Kameras angeschlossen werden sollen, verwenden Sie einen CAT5e-Splitter.

Pinbelegung

1	8	Nr.	Pin	Nr.	Pin
1	TX+	5	TX-
2	TX-	6	RX-
3	RX+	7	RX+
4	TX+	8	RX-

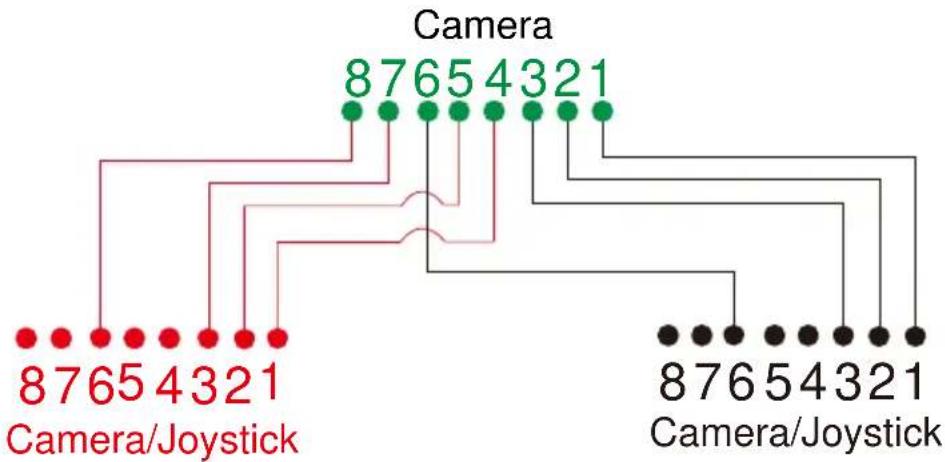

Pinbelegung CAT5e-Splitter

1. USB Type-B: Wenn Sie eine andere Videokonferenz-Software verwenden, wie Skype oder Teams, verbinden Sie die Kamera für die Videoübertragungitte mit einem Desktop oder Laptop. (Hinweis)
2. HDMI: Für die Videoausgabe verbinden Sie die Kamera mit einem Fernsehgerät oder Monitor. Die Kamera und der angeschlossene Fernseher oder Monitor müssen geerdet sein. (Hinweis)
3. Stromanschluss: Die Kamera und der angeschlossene Fernseher oder Monitor müssen geerdet sein.Verbinden Sie die Kamera mit dem mitgelieferten Adapter und dem Stromkabel mit einer Steckdose. Stellen Sie safer, dass das Stromkabel von Fernsehgerät oder Monitor für den Erdungsstecker ausgelegt ist.

Hinweis:

Zusatzausrüstungen, die an die analogen und digitalen Schnittstellen des Gerätes angeschlossen werden, müssen nachweisbar ihren entsprechenden harmonisierten IEC-Normen entsprechchen (z.B. IEC 60950 für Datenverarbeitende Geräte, IEC 60065 für Datenverarbeitungsgeräte, IEC 61010-1 für Laborgeräte und EN 60601 für elektrömédizinische Geräte) genügen. Darüber hinaus **ussen alle Konfiguration den Systemanforderungen gemäß der Norm IEC 60601-1 entsprechen. Wer zusätzliche Geräte an den Signaleingangs- oder ausgangsteil anschließt, ist Konfigurierer eines medizinischen Systems und ist damit verantwortlich, dass die gültige Version der Systemnorm EN 60601-1-1 eingehalten wird. Dieses Gerät ist ausschließlich für die Verbindung mit nach EC 60601-1 zertifizierten Geräten in Patientenumgebungen und nach IEC 60XXX zertifizierten Geräten außerhalb von Patientenumgebungen zugelassen. Wenden Sie sich im Zweifel an die technische Serviceabteilung oder an den lokalen Vertreter.

Kameraeinrichtung

Die Kameraeinstellungen werden über das OSD-MENU oder die Webschnittstelle der Kamera konfiguriert.

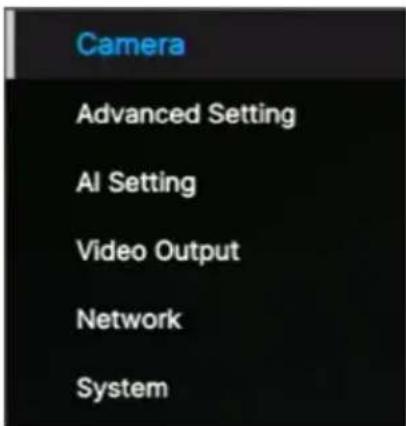

Bildschirmmenu

Für den Zugriff auf das OSD-MENU verbinden Sie das Kamera mit dem HDMI-Kabel mit einem Monitor oder Fernsehgerät. Dann können Sie mit der beiliegenden Fernbedienung Einstellungen im OSD-MENU vornehmen.

Drücken Sie die Menu-Taste 3 Sekunden gedrück halten an der Fernbedienung, um das OSD-MENU aufzurufen. Mit den Tasten ▲▼▼▶ navigieren Sie durch die Seiten und Optionen. Mit bestätigen Sie ihre Einstellungen..

IP-Adresse einrichten

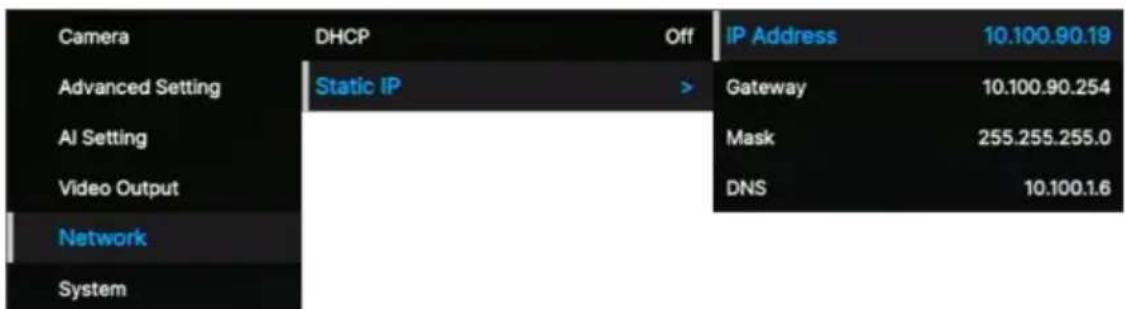

Static IP

1. Drücken Sie die Menu-Taste 3 Sekunden gedrückt halten an der Fernbedienung, um das OSD-MENU aufzurufen.
2. Öffnen Sie Network > Static IP. [Hinweis] Schalten Sie DHCP vor Einrichtung der statischen IP aus (Network > DHCP > OFF).
3. Für die Konfiguration wahlen Sie IP Address, Gateway, Netmask und DNS. Drücken Sie und die Zifferntasten, um den Wert einzugeben.

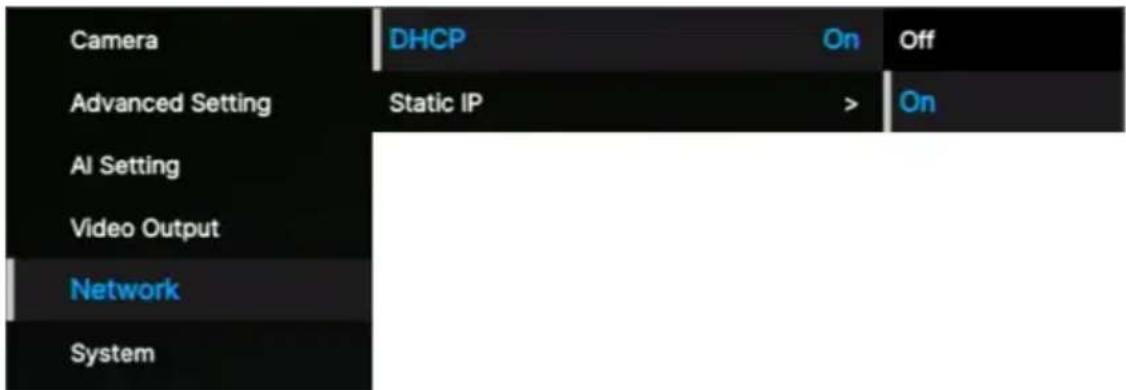

DHCP Drücken Sie die Menu-Taste 3 Sekunden gedrückt halten an der Fernbedienung, um das OSD-Menü aufzurufen.

1. Wahlen Sie Network > DHCP > On.
2. Mit festatigen Sie ihre Einstellungen.

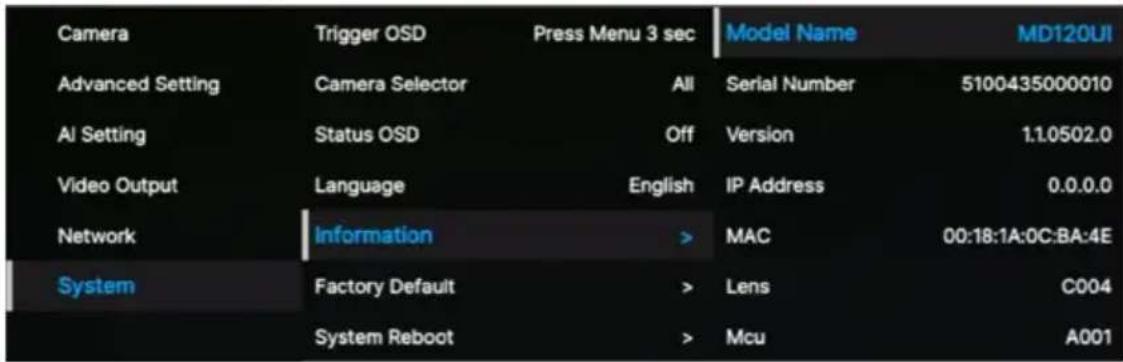

1. Nach der Aktivierung von DHCP wird die IP-Adresse unter System > Information angezeigt.

OSD Menu struktur

1. Ebene	2. Ebene	3. Ebene	4. Ebene
Camera	Exposure Mode	Full Auto	Exposure Value
			Gain Limit Level
			Slow Shutter
			BLC
			WDR
		Shutter Priority	Exposure Value
			Shutter Speed
			Gain Limit Level
		Iris Priority	Exposure Value
			Iris Level
			Gain Limit Level
			Slow Shutter
		Manual	Iris Level
			Shutter Speed
			Gain Level
		Bright mode	Bright value
	White Balance	Auto
		ATW
		Indoor
		Outdoor
		One push trigger
		Manual	R gain
			B gain
	Pan Tilt Zoom	Preset Speed	5, 25, 50, 100, 150, 200
		Preset Accuracy	Off / On
		Pan Speed	1~24
		Tilt Speed	1~24
		Zoom Speed	Low / High
		P/T Spd. Relative Z Ratio	Off / On
		Pan L/R Dir. Switch	Off / On
		Focus Mode	Manual / Auto
	Noise filter	Off / Low / Middle / High
	Saturation	0 1 2 3 4 5 6 7 8 9 10
	Contrast	0 1 2 3 4
	Sharpness	0 1 2 3
	Mirror	OFF / ON
	Flip	OFF / ON
Advanced Setting	Audio	Audio Volume	0~10
	Control	Type	RS232 / RS422
		Protocol	VISCA / PELCO D/PELCO P
		Camera Address	1 2 3 4 5 6 7
		Baud Rate	4800 / 9600 / 38400
	IR Cut Filter	Auto / Day / Night
	IR Cut Sensitivity	Low / Middle / High
	Mosaic on Stream	OFF / ON
AI Setting	Facial Tracking	Eyes Tracking	On/Off
		Tracking Preset	Save
		Tracking Site	Face/Eyes
		Tracking Range	Close / Medium / Wide
		Timeout to Preset	3/5/7/10 sec
	AI Video Detection	AI Video Detection	On/Off
		Detection Type	Fall
Video Output	Theme Mode	HDMI / UVC
	Frequency	60
		59.94
		50
	Resolution	2160p60
		2160p59
		2160p50
		2160p30
		2160p29
		2160p25
		1080p60
		1080p59
		1080p50
		1080p30
		1080p29
		1080p25
		1080i60
		1080i59
		1080i50
		720p60
		720p59
		720p50
Network	DHCP	OFF
		ON
	Static IP	IP Address	192.168.1.168
		Gateway	192.168.1.254
		Mask	255.255.255.0
		DNS	8.8.8.8
System	Trigger OSD	Click Menu to open,Press Menu 3 sec
	Camera Selector	1,2,3,4,All channel,Disable Remote
	Status OSD	OFF
		ON
	Language	English / 中文 / 日本語
	Information	Model Name	MD120UI
		Serial number	xxxxxxxxxx
		Firmware Version	0.0.0000.00
		IP	192.168.1.168
		MAC	00:18:1a:04:9e:81
		Lens	xxxxx
		Mcu	xxxxx
	Factory Default	Off / On
	System Reboot	Off / On

Webeinrichtung

Entfernte Kamererabinding über das Internet.

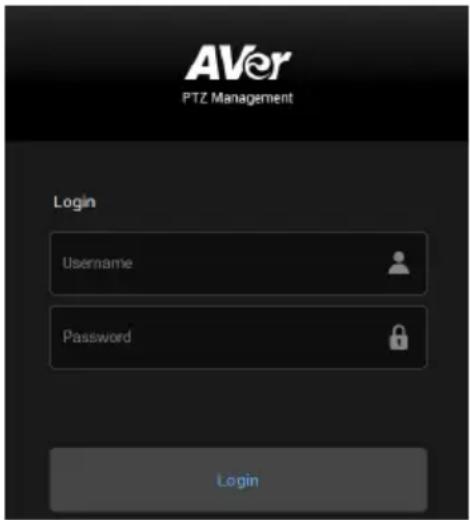

Zugriff auf die Webschnittstelle

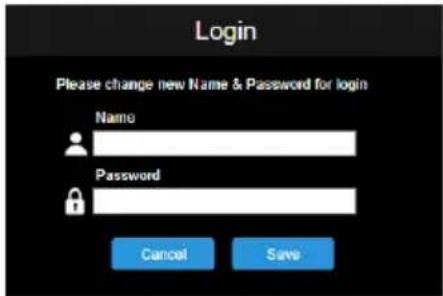

Für den Zugriff auf die Webschnittstelle der Kamera müssen Sie die IP-Adresse der Kamera mithilfe von AVer IPCam Utility oder der AVer PTZ Management-Software ermitteltn.

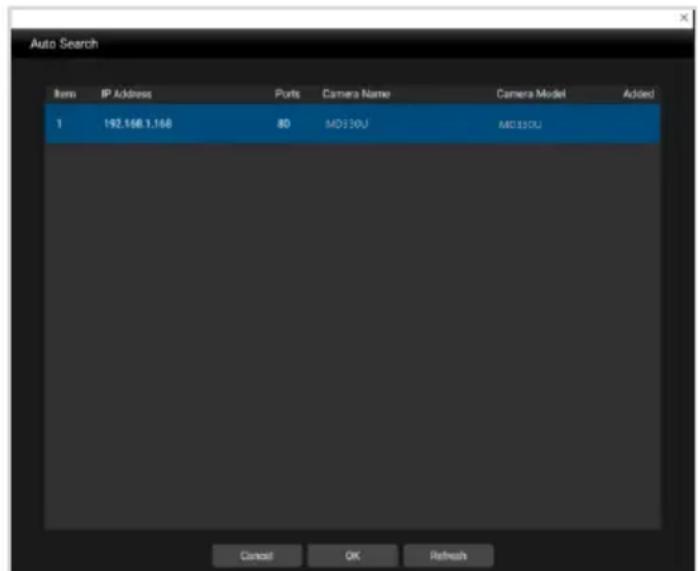

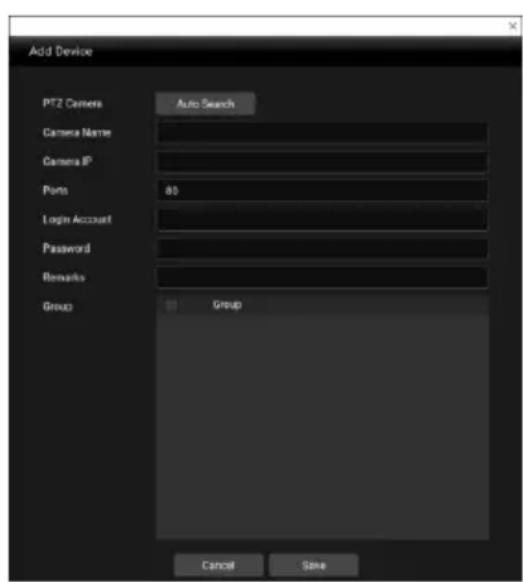

- AVer IPCam Utility

Für die Ermittlung der IP-Adresse ihrer Kameras mit dem IPCam Utility installer gehen Sie folgendermaßen vor.

1. Download von IPCam Utility unter https://www.aver.com/download-center und Ausführten von IPCam Utility.
2. Klichen Sie auf Suche, um alle verfügbaren Geräte auf dem Bildschirm anzuzeigen.
3. Wahlen Sie die Kamera aus der Liste aus. Die Kamerainformationen werden im Feld "Einstellungen" angezeigt.

[Hinweis] Das Standardnetzwerk der Kamera hat die statische IP-Adresse (192.168.1.168). Das Standard-Password/die ID lautet admin/admin. Wenn Sie das Netzwerk mit DHCP konfigurieren möchten, geben Sie die ID/das Password in das Feld Login ein. Wahlen Sie das „Kameramodell" aus der Liste aus. Wahlen Sie "DHCP" und klichen Sie auf die Schaltfläche Apply.

1. Für den Zugriff auf die Weboberfläche doppelklicken Sie auf die P-Adresse in der IPv4-Adresspalte.

Bei der erstmaligen Verwendung werden Sie an einem Login-Fenster zur Änderung von ID und Password aufgefordert.

1. Melden Sie sich mit ihrer neuen ID/dem Password an. Die Webschnittstelle der Kamera wird angezeigt (Chrome-Browser).

[Hinweis] Wenn IPCam Utility die Kamera nicht finden kann, überprüfen Sieitte folgenden:

1. Stellen Sie sicher, dass die Kamera richtig über den Ethernet-Anschluss verbunden ist.
2. Kamera und PC (IPCam Utility) in demselben LAN-Segment.

- AVer PTZ Management

Für die Ermittlung der IP-Adresse ihrer Kameras mit dem AVer PTZ Management gehen Sie folgendermaßen vor.

1. Download der AVer PTZ Management Software: https://www.aver.com/download-center
2. Laden Sie das Windows-Programm herunter und installmenten Sie es.
3. Nach der Einrichtung von Benutzer-ID und Password melden Sie sich an der Software an (Standard-Benutzername/Password: admin/admin).

1. Auf der Hauptseite von PTZ Management klichen Sie auf Setup > Add und dann auf Auto Search. Die Kameras, die im selbst LAN mit dem Computer verbunden sind, werden angezeigt.

1. Klichen Sie auf die Kamera und geben Sie die Kamera-ID und das Password ein, um die Kamera der Geräteleste hinzuzufugen (Standard-ID/Password: admin/admin). Für den Zugriff auf die Webschnittstelle der Kamera klichen Sie auf Go to Web.

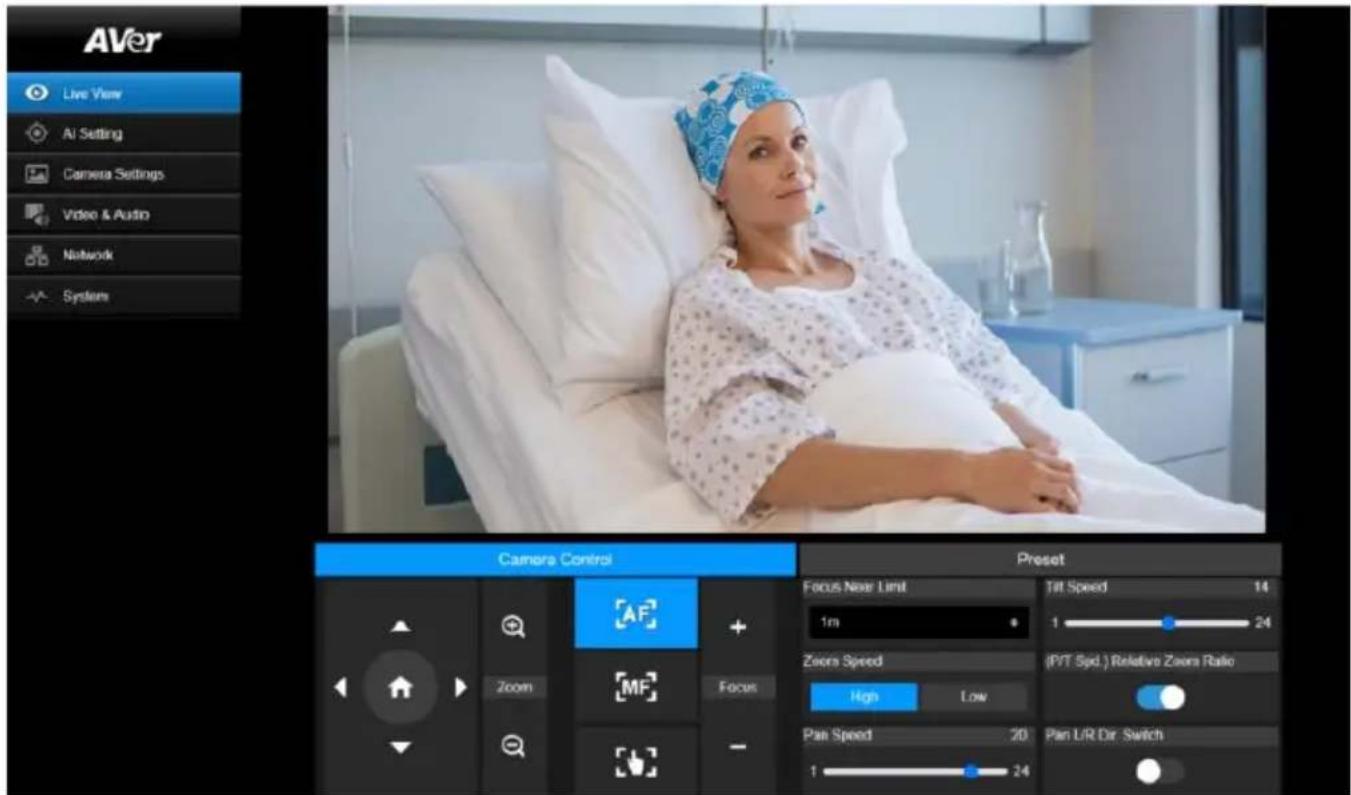

Live Ansicht (Live View)

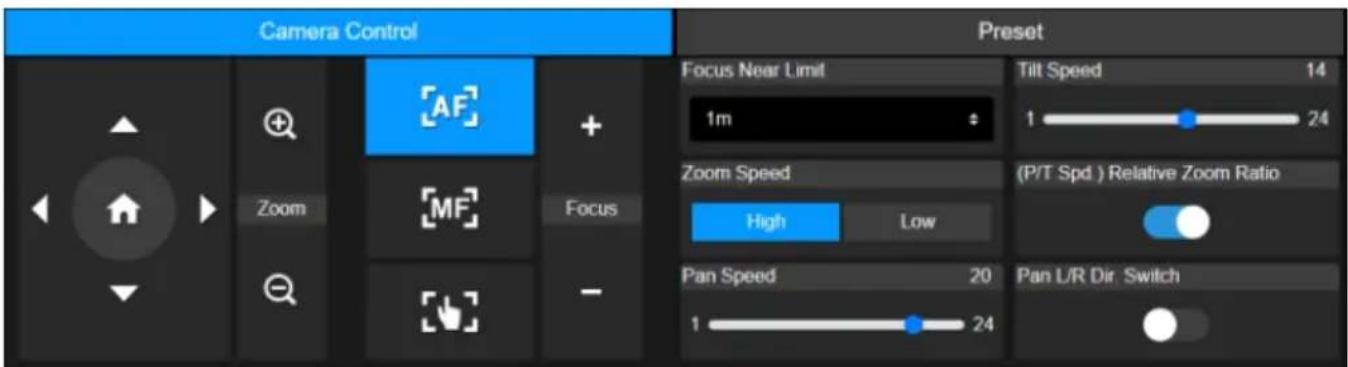

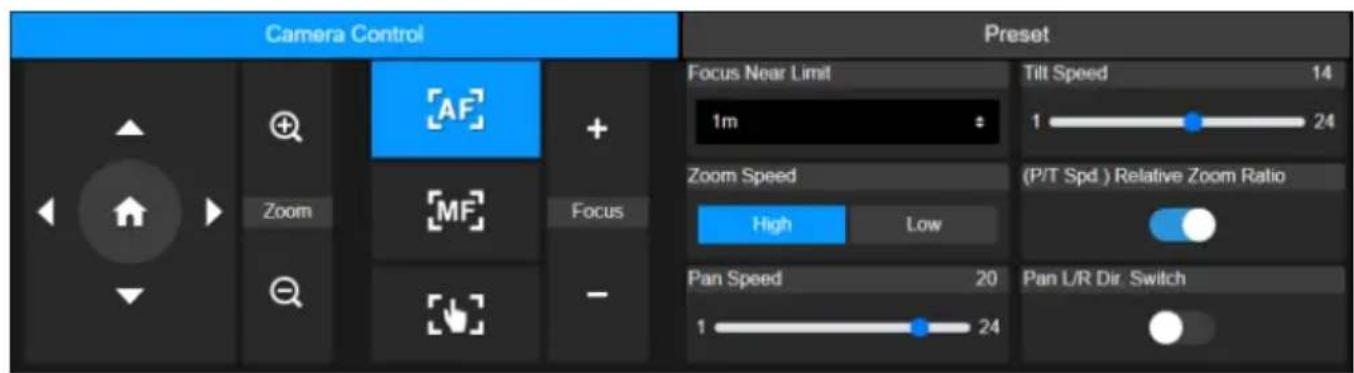

Kamerasteuerung (Camera Control)

Steuerelement	Beschreibung
Schwenk- und Neigungssteuerelemente	Kamera positionieren • Stellen Sie mit dem Schieberegler die Schwenk-und Neigungsgeschwindigkeit ein. • Aktivieren Sie Pan L/R Dir. Switch, um die Schwenkrichtung zu invertieren. • Aktivieren Sie P/T Spd. Relative Z Ratio, um die Geschwindigkeiten der Schwenkbewegungen auf der Basis des Zoomverhältnisses automatisch festzulegen. Sie können diese Option auch über das OSD-MENU Camera > Pan
	Tilt Zoom > P/T Spd. Relative Z Ratio festlegen.
Home-Position	Kamera in die Ausgangsposition zurückfahren
Zoom	Live View-Ausschnitt vergroßern oder verkleinern und die Zoomgeschwindigkeit auswahlen
Focus + -	• Auto Focus: Klicken, um die automatische Scharfstellung zu aktivieren • Auto Focus: Klicken, um die manuelle Scharfstellung zu aktivieren. Passen Sie dann die Scharfstellung mit den + -Schaltflächen an. • One Push Focus: Klicken, um die automatische Scharfstellung einmalig zu aktivieren • Focus Near Limit: Scharfstellung auf maximal nah festlegen

Voreinstellung (Preset)

Steuerelement	Beschreibung
Save Preset	1. Stellen Sie die Position der Kamera mittels der Steuerelemente zum Schwenken, Neigen und Zoomen ein. 2. Geben Sie eine Nummer für das Preset (0 - 255) in das Feld Save Preset ein und klichen Sie auf Save.
Load Preset	1. Geben Sie eine Nummer für das Preset (0 - 255) in das Feld Load Preset ein und klichen Sie auf Load. 2. Sie können auchstattdessen im Abschnitt Quick Call auf eine der Nummern für die Presets (0 - 20) klichen.
Preset Accuracy	Aktivieren, um die Genauigkeit bei der Einnahme der Preset-Positionen zu verbessern
Video Freeze while Preset	Aktivieren, um den Live View nur aus den Preset-Positionen anzuzeigen. Der Live View während der Bewegung wird nicht angezeigt.
Preset Speed	Ermöglicht die Anpassung der Kamerageschwindigkeit beim Wechseln der Preset-Position

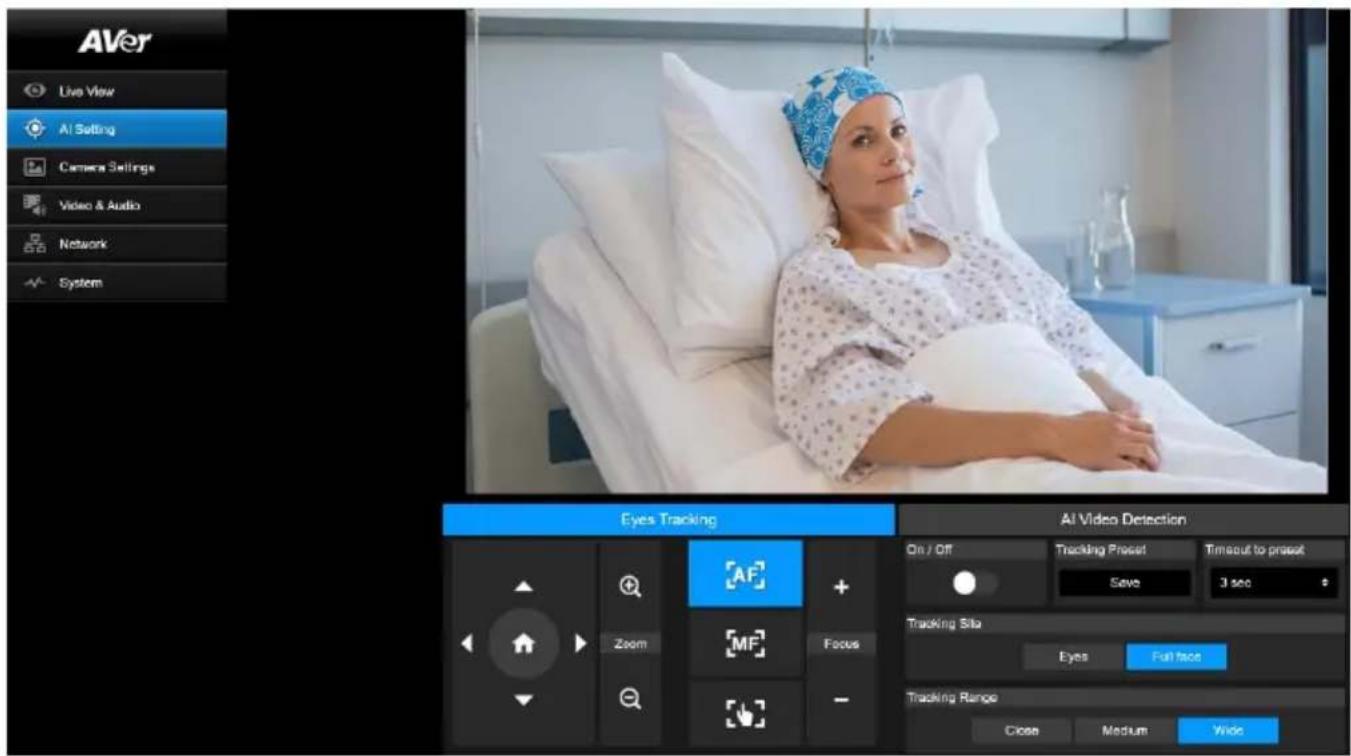

KI-Einstellungen (AI Setting)

Blick-Tracking (Eyes Tracking)

Wenn während dem Blick-Tracking die Steuerelemente zum Schwenken, neigen und Zoomen manuell eingestellt werden, wird die Funktion deaktiviert.

1. Stellen Sie die Position der Kamera mittels der Steuerelemente zum Schwenken, Neigen und Zoomen ein und klichen Sie dann auf Save, um die Position unter Tracking Preset zu speichern. Standardmäßig vorgegeben ist die Home-Position.
2. Wahlen Sie aus der ↓Dropdow-Liste Timeout to preset ein Zeitinterval aus, um festzulegen, wenn die Kamera in die Preset-Position fur das Tracking zurückgefuhrt wird, wenn vor der Kamera kein Gesicht erkannt wird. Standardmäßig vorgegeben ist ein Interval von 3 Sekunden.
3. Klichen Sie auf die Option On/Off, um das Blick-Tracking zu aktivieren, wenn vor der Kamera ein

Gesicht erkannt wird.

• Eine Person: Die Kamera zoomt automatisch an das Gesicht heran und beginnnt mit dem Blick-Tracking.

• Mehrere Personen: Die Kamera markiert die erkannten Gesichter mit einem viereckigen Rahmen. Wahlen Sie ein Gesicht aus, indem Sie auf einen solchen Rahmen klichen, um an diesen Gesicht heranzuzoomen und mit dem Blick-Tracking zu beginnen.

• Wahlen Sie Tracking Site und Tracking Range aus.

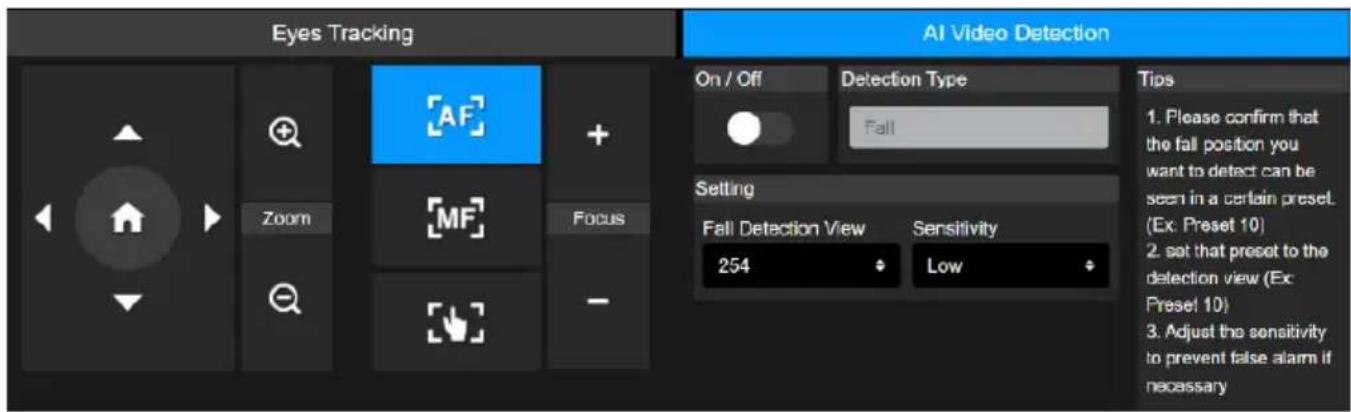

KI-Videoerkennung (AI Video Detection)

So richten Sie die Sturzerkennung ein:

1.itte bestatigen Sie,dass die Sturzposition, die Sie erkennen mochten,in einer bestimmen Voreinstellung zu sehen ist (Beispiel:Voreinstellung 10).
2. Stellen Sie diese Voreinstellung auf die Erkennungsansicht ein (Beispiel: Voreinstellung 10).
3. Passen Sie bei Bedarf die Empfindlichkeit an, um Fehlalarme zu verhindern.

HAFTUNGSAUSSCHLUSS

Erfahren Sie mehr über die Genauigkeit und Grenzen der Sturzerkennung

Die Sturzerkennung ist eine fortschrittliche Technologie zur Verbesserung der Patientensicherheit in Krankenhausumgebungen.

Begrenzte Genauigkeit

Die Fähigkeit der Sturzerkennung, ein Sturzereignis genau zu identifizieren, wurde in einer kontrollierten Umgebung getestet. Dies garantiert nicht die erfolgliche Identifizierung und Alarmierung aller Sturzereignisse im realen Einsatz. Viele Faktoren können die Leistung der Sturzerkennung beeinträchtigen, beispelsweise ein eingeschränktes Sichtfeld oder ein eingeschränkter Blickwinkel.

Betreuer nicht ersetzen

Die Sturzerkennung ist als Hilfsmittel gedacht und damit nicht als Ersatz für Pflegekrechte verwendet werden. Rahmenbedingungen, die regelmäßige Kontrollen durch eine ausgebildete Fachkraft vorschreiben, um die Patientensicherheit zu gewährleisten, und die sich auf die klinische Diagnose, Patientenversorgung oder Behandlung beziehen, müssen bestehen bleiben. Wenn die Sturzerkennung nicht wie beschrieben reagiert, ergreifen Sie sofort die entsprechenden Maßnahmen.

Die Sturzerkennung ist als Hilfsmittel gedacht und nicht Teil eines medizinischen Geräts. Es handelt sich nicht um einen Patientenmonitor und es kann nicht zur medizinischen oder klinischen Entscheidungsfindung verwendet werden.

Kameraeinstellungen (Camera Settings)

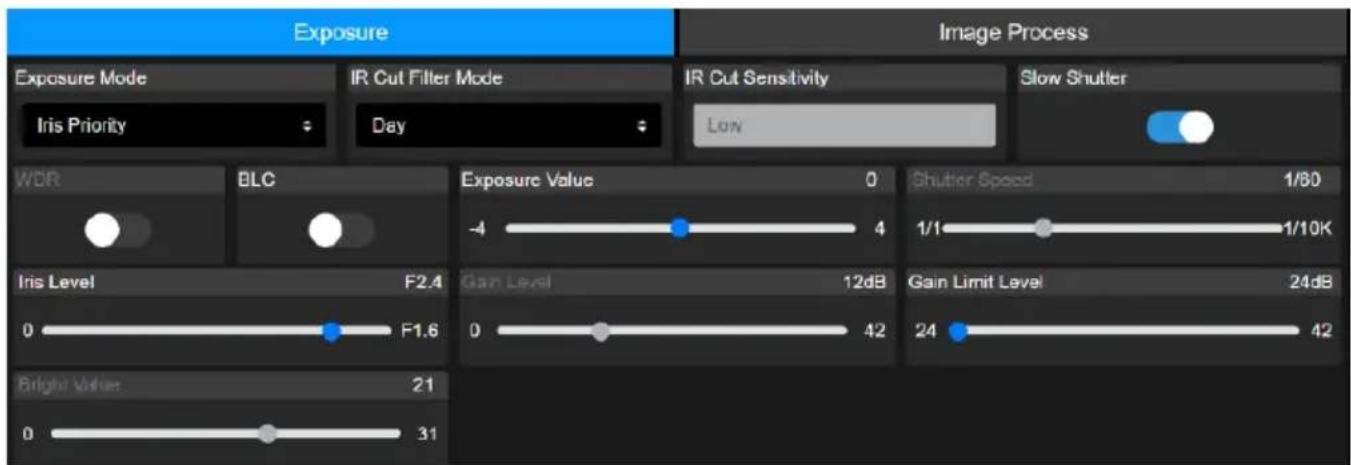

Belichtung (Exposure)

Steuerelement	Beschreibung
Exposure Mode	Auswahl des Belichtungsmodus
WDR	WDR oder BLC aktivieren bzw. deaktivieren
BLC
Exposure Value	Belichtung, Verschluss, Blende und Verständigung einstellen
Shutter Speed
Iris Level
Gain Level
Gain Limit Level
IR Cut Filter Mode	Mit Day den Tages- bzw. mit Night den Nachtmodus auswahlen, um die Infrarot-Nachtsicht ein- oder auszuschalten. Sie können auch den Modus Auto wahren und dann den Wert für IR Cut Sensitivity anpassen.
Slow Shutter	Mit Slow Shutter lange Belichtungszeit aktivieren bzw. deaktivieren
Bright Value	Helligkeit anpassen.

Bildbearbeitung (Image Process)

Steuerelement	Beschreibung
White Balance	• Auswahl des Weißabgleichsmodus. Wenn Manual ausgewählt ist, können Sie auch unter R Gain bzw. B Gain die jeweiligen Farbanteile verstärken. • Wenn One Push ausgewähl ist, halten Sie ein weißes Blatt Papier vor die Kamera und klichen Sie auf Set, um eine Kalibirierung/Weißabgleich durchzuführen.
Saturation	Farbsättigung, Kontrast und Bildschärfe einstellen
Contrast
Sharpness
Mirror	Mit Mirror bzw. Flip die Effekte für Spiegelung und vertikales Kippen aktivieren oder deaktivieren
Flip
Noise Filter	Geräuschfilterpegel auswählen

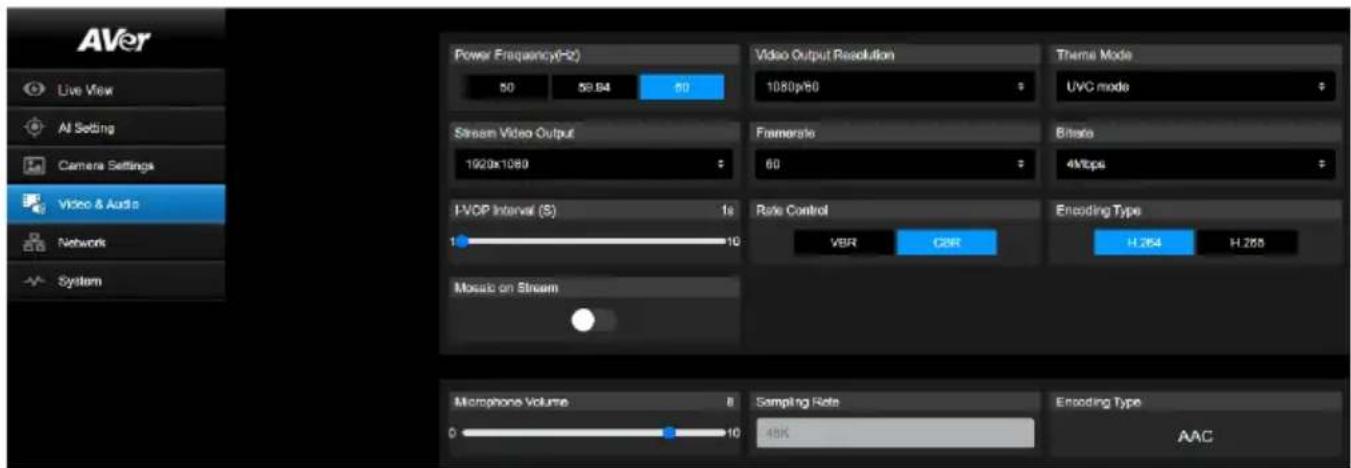

Video und Audio (Video & Audio)

Videoinstallungen

Steuerelement	Beschreibung
Power Frequency (Hz)	Je nach Land bzw. Region 50Hz, 59.94Hz oder 60Hz auswähen
Video Out Resolution	Bildauflösung für Videoausgang auswähen RTSP: Max. 4K/60 fps HDMI: Max. 4K 60 Hz
Theme Mode	Video-Overlay auswähen, um UVC- oder HDMI-Ausgang den Vorrang zu geben
Stream Video Output	Bildauflösung des Streamingausgangs für Live View auswähen
Framerate	Framerate auswähen
Bitrate	Bitrate auswähen
I-VOP Interval (S)	• Legen Sie über den Schieberegler fest, wie oft in einem Videostream I-VOPs angezeigt werden. • Ein kürzeres I-VOP-Interval告诉 Verbesserter die Videoqualität, allerdings werden die Dateien größ.
Rate Control	VBR oder CBR auswähen
Encoding Type	H.264 oder H.265 auswähen
Mosaic on Stream	Schalten Sie ein, um das Gesicht oder den Körper in einem RTSP-Stream aus Datenschutzgründen zu pixelieren.

Audioinstallungen

Steuerelement	Beschreibung
Microphone Volume	Stellen Sie mit dem Schieberegler den Mikrofonpegel ein.
Sampling Rate	48 K
Encoding Type	AAC

Netzwerk (Network)

Steuerelement	Beschreibung
Hostname	Der voreingestellte Hostname ist „AVer“. Hier können Sie den Hostnamen, mit dem die Kamera auf anderen Geräten (beispielsweise einem IP-Router) angezeigt wird, ändern.
DHCP	Konfiguriert das Netzwerk über DHCP oder mit einer statischen IP-Adresse. ● DHCP: Sie aktivieren DHCP. Klichen Sie auf Confirm, um die Einstellung zu speichern. Die Kamera erhalten dann ihre IP-Einstellungen automatisch. ● Static IP: Sie deaktivieren DHCP. Geben Sie dann unter IP Address, Netmask, Gateway und DNS die bestehtigten Werte ein und klichen Sie auf Confirm, um die Einstellung zu speichern.
RTMP Setting	Streaming von Live-Video auf eine Videoplattform wie YouTube 1. Geben Sie unter Server URL und Stream Key die bestehtigten Werte für ihre Videoplattform ein. Informationen zum Erhalt des bestehtigten Server-ULRs und des Stream-Keys erhalten Sie in der Anleitung zu ihrer Plattform. 2. Klichen Sie auf Start Stream, um mit dem Streaming zu beginnen, und auf Stop, um das Streaming zu beenden.
RTSP Settings	Wenn Sie Media-Player wie VLC, PotPlayer oder QuickTime verwenden, müssen Sie ihren Videostream geeignet schützen, indem Sie sicherstellen, dass nur autorisierte Benutzer darauf auf zugreifen konnen. ● Wenn Security deaktiviert ist: 1. Geben Sie im Media-Player den RTSP-URL der Kamera ein. 2. RTSP-URL: rtsp://[Kamera-IP-Adresse]/live_st1 Beispiel: rtsp://192.168.1.100/live_st1
	● Wenn Security aktiviert ist:1. Geben Sie im Media-Player den RTSP-URL der Kamera und den Benutzernamen mit dem zugehörigen Kennwort ein.2. RTSP-URL:rtsp://[Benutzername:Kennwort]@[Kamera-IP-Adresse]/live_st1Beispiel: rtsp://1:1@192.168.1.100/live_st13. Benutzername/Kennwort: Benutzername/Kennwort der Kamera (derselbe Benutzer wie bei der Anmeldung über die Webschnittstelle)
HTTPS	Sie können HTTPS aktivieren, um zwischen dem Browser und der Kamera eine sichere Verbindung herzustellen. Gehen Sie wie folgt vor, um den HTTPS-Zugang auf ihrer Kamera zu aktivieren:1. Sie benötigen ein base-64-kodiertes SSL-Zertifikat sowie einen privaten Schlüssel im PKCS#8-Format (unverschlüsselt).2. Exportieren Sie den Inhalt des benötigten Zertifikats im PEM-Format. Das SSL-Zertifikat, das an die Kamera hochgeladen wird, muss im PEM-Format vorliegen.3. Klichen Sie auf Browse, um die Zertifikatdatei auszuwahlen und klichen Sie dann auf Upload.4. Aktivieren Sie HTTPS.

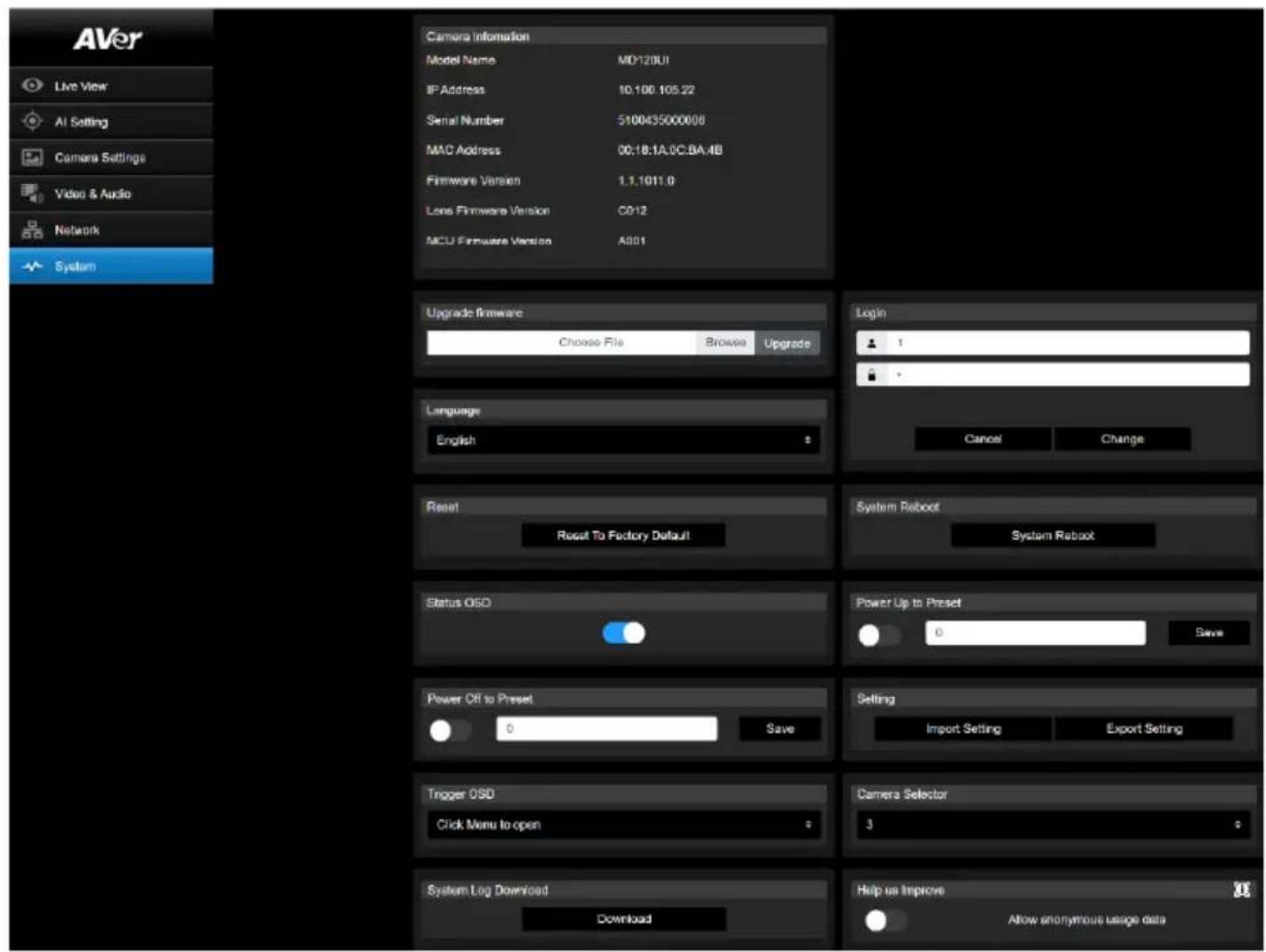

System (System)

Steuerelement	Beschreibung
Camera Information	Kamerainformationen anzeigen
Upgrade Firmware	Gehen Sie wie folgt vor, um ein Firmwareupgrade durchzuführen:1. Laden Sie die neueste Firmware aus dem AVer Download Center (https://www.aver.com/download-center/) herunter.2. Gehen Sie auf der Website zu System > Upgrade firmware.3. Klicken Sie auf Browse, um die benöttigte Firmware auszuwahlen.4. Klicken Sie auf Upgrade, um das Firmwareupgrade zu installieren.5. Aktualisieren Sie das Browserfenster, nachdem das Upgrade installiert ist.[Hinweis] Stellen Sie sicher, dass die Kamera während der Installation des Firmwareupgrade an eine Stromquelle angeschlossen ist.Während der Installation wird die Kamera zwischenheitlich vom Netzwerk getreten. Sie startet sich nach der Installation des Upgrades automatisch neu.
Login	Der werksseitig vorgegebene Benutzername bzw. das Kennwort lauten admin/admin. Um den Benutzernamen oder das Kennwort zuändern, geben Sie den neuen Benutzernamen bzw. das Kennwort ein und klichen Sie dann auf Change.
Language	Sprache der Webschnittstelle ändern
Reset	Kamera auf die Werkseinstellungen zurücksetzen
System Reboot	Kamera neustarten
Status OSD	Aktivieren, um bei Befehlen wie Speichern, Laden oder Abbrechen der Preset-Positionierung den Status der Voreinstellungen über den HDMI-Ausgang auszugeben
Power Up to Preset	Aktivieren, um die Kamera nach dem Einsatz in die angegebene Position zu bringen • Klichen Sie auf die Wahlschaltfläche, um die Funktion zu aktivieren, geben Sie die Nummer eines Presets ein und klichen Sie dann auf Save. • Beachten Sie, dass die eingebene Preset-Nummer bereits definiert sein muss, bevor Sie diese Funktion aktivieren.
Power Off to Preset	Aktivieren, um die Kamera vor dem Ausschalten in die angegebene Position zu bringen • Klichen Sie auf die Wahlschaltfläche, um die Funktion zu aktivieren, geben Sie die Nummer eines Presets ein und klichen Sie dann auf Save. • Beachten Sie, dass die eingebene Preset-Nummer bereits definiert sein muss, bevor Sie diese Funktion aktivieren.
Setting	Kameraeinstellungen exportieren oder importieren
Trigger OSD	Wählen Sie, wie das OSD-MENU mit der Fernbedienung geöffnet wird.
Camera Selector	Weisen Sie Ihrer Kamera eine Nummer zu, die den Kameraauswahltasten auf der Fernbedienung entspricht. Wenn All Channel ausgewählts sind, ist auf der Fernbedienung keine Auswahl erfolderlich, um ihre Kamera zu bedieren.
System Log Download	Klichen Sie, um das Systemprotokoll herunterzuladen.
Help Us Improve	Per Opt-in bzw. Opt-out angegeben, ob Nutzungsdaten anonym übermittelt werden)dürfen

AVerCamera Setting Tool

Das AVerCamera Setting Tool ist eine Software, die den Betrieb der AVer PTZ-Kameras während des Streamens mit der Software von Drittanbietern untersucht. Sie ermöglicht den AnwenderInnen die Konfiguration von Bild-, Audio- und Videoeinstellungen ohne Fernbedienung sowie die Verbindung der Kamera über USB.

• Download des AVerCamera Setting Tools von der AVer-Website:

(https://www.aver.com/Downloads/search?q AVer%20Camera%20Setting%20Tool).

• Informationen zu den Einstellungen finden Sie Kapitel im Handbuch des CaptureShare.

Specification

Kamera
Bild sensor	1/2.8" CMOS
Effektive Bildelemente	8 Megapixel
Ausgangsauflösungen	Bildaufösung: 4K/1080p/720p Framerate: 60/59,94/50/30/29,97/25
Minimater Ausleuchting	0,5 lux (50 IRE, F1.6, Max. AGC, 1/30)
Rauschabstand	≥ 50 dB
Verständigung	Automatisch, manuell
TV-Zeiten	1000 (Mittelbreit)
Verschlusszeit	1/1 - 1/10.000 Sek.
Berichtungssteuerung	Automatisch, manuell, Priorität AE (Verschluss, Blende), BLC,
Weißabgleich	Automatisch, manuell
Optischer Zoom	20X
Digitaler Zoom	1X
Zoom insgesamt	20X
Sichtwinkel	DFOV: 69,2° (Weitwinkel) - 4,1° (Tele)HFOV: 62,3° (Weitwinkel) - 3,6° (Tele)VFOV: 37,3° (Weitwinkel) - 2,1° (Tele)
Brennweite	F: 4,5 mm (Weitwinkel) - 90 mm (Tele)
Biende	F: 1,8° (Weitwinkel) - 4,7° (Tele)

Allgemein
Stromversorgung	12 V
Stromverbrauch	24 W
PoE	PoE+ (IEEE802.3at)
Abmessungen (B x D x H)	180 x 145 x 183,5 mm
Nettogewicht	1,7 kg ±0,1 kg
Anwendungsbereich	Innenräume
Kamerakontrollampe	Ja
Sicherheit	Kensington-Schlitz
IR-Fernbedienung	Ja
Betriebsbedingungen	Temperatur: 0 °C – +40 °CLuftfeuchtigkeit: 20 % – 80 %
Lagerbedingungen	Temperatur: -20 °C – +60 °CLuftfeuchtigkeit: 20 % – 95 %
Audio
Kanäle	Zweikanal-Stereo
Codec	AAC-LC (48K)
Schnittstelle
Videoausgänge	HDMI, IP, USB
Audioausgänge	HDMI, IP, USB
Audioeingänge	n.v.
IP Streaming
Auflösung	4K/60fps
Netzwerk-Videokompressionsformate	H.264, H.265, MJPEG
Max. Framerate	4K/60fps
Bitrate Steuermodi	VBR, CBR
Bitratenbereich	512 Kbps – 64 Mbps
Netzwerkschnittstellen	10/100/1000 Base-T
Multi-Stream-fähig	2 (RTSP/Web page), Max. 4K/60fps
Netzwerkprotokolle	IPv6,IPv4, TCP, UDP, ARP, IMCP, IGMP, HTTP, DHCP RTP/RTCP, RTSP, RTMP,VISCA over IP
USB
Anschluss	USB 3.0 (Typ B)
Videoformate	MJPEG
Max. Video	2160p
USB Video Class (UVC)	UVC1.1
USB Audio Class (UAC)	UAC 1.0
Web-Benutzeroberfläche
Live Video-Vorschau	Ja
Kamerasteuerung (Positionierung und Zoom)	Schwenken, Neigung, Zoomen, Scharfstellung und Preset-Steuerung
Kamera /Bild	Belichtung, Weißabgleich, Bildbearbeitung
Netzwerkkonfiguration	DHCP, IP-Adresse, Gateway, Subnetzmaske, DNS
Software-Tools
IP-Such- und -Konfigurierungs-Tool	Unterstützt Windows® 7 oder neuer
Positions- und Zoomverwaltung	Unterstützt Windows® 7 oder neuer
Positions- und Zoomsteuerung	Unterstützt iOS & iPadOS® 11 oder neuer
Kameraeinstellungs-Tool	Unterstützt Windows® 7 oder neuer, macOS® 10.14 oder neuer

Die Spezifikationen können ohne vorherige Ankündigung geändert werden.

Fehlerbehebung

Das Bild ist verzerrt oder unscharf.

• Gehgen Sie in der Webschnittstelle zu Live View > Camera Control und klichen Sie auf

Auto Focus.

• Drücken Sie auf der Fernbedienung 3 Sekunden lang die Taste Menu. Wahlen Sie dann

Factory Default > On, um alle Einstellungen auf die Werkseinstellungen zurückzusetzen.

Wie öffne ich das OSD-MENU am Bildschirm?

1. Stellen Sie sicher, dass das HDMI-Kabel die Kamera und den Bildschirm verbindet.
2. Drücken Sie auf der Fernbedienung 3 Sekunden lang die Taste Menu um das On-Screen-Display-MENU zu öffnen.
3. Wenn das OSD-Menu eingeschaltet ist, leuchtet die Status-LED violett.

VISCA RS-232 Befehlstabelle

Command Set	Command	Command Packet	Comments
IF_Clear	Broadcast	88 01 00 01 FF	I/F Clear (Clear Visca connection & command buffer queue)
CommandCancel	--	8x 2p FF	p: Socket No. (=1or2)
CAM_Power	On	8x 01 04 00 02 FF	Power OFF to Standby mode Power ON supported in Standby mode only
	Off	8x 01 04 00 03 FF
CAM_Zoom	Stop	8x 01 04 07 00 FF	Zoom Control
	Tele(Standard)	8x 01 04 07 02 FF
	Wide(Standard)	8x 01 04 07 03 FF
	Tele(Variable)	8x 01 04 07 2p FF	p=0 (Low) to 7 (High)
	Wide(Variable)	8x 01 04 07 3p FF
	Direct	8x 01 04 47 0p 0q 0r 0s FF	pqrs: Zoom Position. MD120UI: 0x00F0 (x1) ~ 0x5370 (x20)
CAM_Focus	Stop	8x 01 04 08 00 FF	Focus Control Each 'Far/Near' needs a 'stop'
	Far (Standard)	8x 01 04 08 02 FF
	Near (Standard)	8x 01 04 08 03 FF
	Far (Variable)	8x 01 04 08 2p FF	p=0 (Low) to 7 (High)
	Near (Variable)	8x 01 04 08 3p FF
	Auto Focus	8x 01 04 38 02 FF	AF ON/OFF
	Manual Focus	8x 01 04 38 03 FF
	Auto/Manual	8x 01 04 38 10 FF
	One Push	8x 01 04 18 01 FF
	Direct	8x 01 04 48 0p 0q 0r 0s FF	pqrs: Focus Position, MD120UI: 0x0000(wide) ~ 0x4000(tele)
	Near Limit	8x 01 04 28 0p 0q 0r 0s FF	pqrs: Focus Near Limit Position 0001: 0.3m 0002: 1m 0003: 1.5m 0004: 2m 0005: 3m 0006: 6m 0007: 10m
CAM_AFMode	Normal AF	8x 01 04 57 00 FF	Continuous AF ON
	Zoom Trigger AF	8x 01 04 57 02 FF	Continuous AF OFF, only trigger AF after PTZ done
CAM_WB	Auto	8x 01 04 35 00 FF	Normal Auto
	ATW	8x 01 04 35 04 FF
	Indoor	8x 01 04 35 01 FF
	Outdoor	8x 01 04 35 02 FF
	One Push WB	8x 01 04 35 03 FF	One Push WB mode
	Manual	8x 01 04 35 05 FF	Manual Control mode
	One Push	8x 01 04 10 05 FF	One Push WB Trigger
	Trigger
CAM_RGain	Reset	8x 01 04 03 00 FF	Return to 80 (128) value Manual Control of R Gain
	Up	8x 01 04 03 02 FF
	Down	8x 01 04 03 03 FF
	Direct	8x 01 04 43 00 00 0p 0q FF	pq: R Gain 00(0) to FF(255)
CAM_BGain	Reset	8x 01 04 04 00 FF	Return to 80 (128) value
	Up	8x 01 04 04 02 FF	Manual Control of B Gain
	Down	8x 01 04 04 03 FF
	Direct	8x 01 04 44 00 00 0p 0q FF	pq: B Gain 00(0) to FF(255)
CAM_AE	Full Auto	8x 01 04 39 00 FF	Automatic Exposure mode
	Manual	8x 01 04 39 03 FF	Manual Control mode
	Shutter Priority	8x 01 04 39 0A FF	Shutter Priority Automatic Exposure mode
	Iris Priority	8x 01 04 39 0B FF	Iris Priority Automatic Exposure mode
CAM_SlowShutter	Auto	8x 01 04 5A 02 FF	Auto Slow Shutter ON/OFF
	Manual	8x 01 04 5A 03 FF
CAM_Shutter	Reset	8x 01 04 0A 00 FF	Shutter Setting
	Up	8x 01 04 0A 02 FF
	Down	8x 01 04 0A 03 FF
	Direct	8x 01 04 4A 00 00 0p 0q FF	pq: Shutter Position
CAM_Iris	Reset	8x 01 04 0B 00 FF	Iris Setting
	Up	8x 01 04 0B 02 FF
	Down	8x 01 04 0B 03 FF
	Direct	8x 01 04 4B 00 00 0p 0q FF	pq: Iris Position
CAM_Gain	Reset	8x 01 04 0C 00 FF	Gain Setting
	Up	8x 01 04 0C 02 FF
	Down	8x 01 04 0C 03 FF
	Direct	8x 01 04 4C 00 00 0p 0q FF	pq: Gain Position
	AE Gain Limit	8x 01 04 2C 0p FF	p: Gain Position (8 to E: 24db~42db)
CAM_Bright	Up	8x 01 04 0D 02 FF	--
	Down	8x 01 04 0D 03 FF
	Direct	8x 01 04 4D 00 00 0p 0q FF	pq: Bright Position
CAM_ExpComp	Reset	8x 01 04 0E 00 FF	Exposure Comp Amount Setting
	Up	8x 01 04 0E 02 FF
	Down	8x 01 04 0E 03 FF
	Direct	8x 01 04 4E 00 00 0p 0q FF	pq: ExpComp Position
CAM_Backlight	On	8x 01 04 33 02 FF	Back Light Compensation ON/OFF
	Off	8x 01 04 33 03 FF
CAM_LR_Reverse	On	8x 01 04 61 02 FF	Mirror Image ON/OFF
	Off	8x 01 04 61 03 FF
CAM_Flip	On	8x 01 04 66 02 FF	Flip ON/OFF
	Off	8x 01 04 66 03 FF
CAM_Preset	Reset	8x 01 04 3F 00 pp FF	Preset Cancel. pp: Preset Number 0x00~0xFF
	Set	8x 01 04 3F 01 pp FF	Preset Save.
	Recall	8x 01 04 3F 02 pp FF	Preset Load.
CAM_Menu	On	8x 01 06 06 02 FF	Menu Display ON/OFF
	Off	8x 01 06 06 03 FF
	On/Off	8x 01 06 06 10 FF
CAM_MenuEnter	--	8x 01 7E 01 02 00 01 FF	Enter Submenu
CAM_NR	--	8x 01 04 53 0p FF	p: Image NR Setting (0:OFF, Level1 to 3)
CAM_WDR	On	8x 01 04 3D 02 FF	Wdr ON/OFF
	Off	8x 01 04 3D 03 FF
CAM_ICR	On	8x 01 04 01 02 FF	Infrared Mode ON (Night)
	Off	8x 01 04 01 03 FF	Infrared Mode OFF (Day)
CAM_AutoICR	On	8x 01 04 51 02 FF	Auto Infrared mode ON/OFF
	Off	8x 01 04 51 03 FF
	Threshold	8x 01 04 21 00 00 0p 0q FF	pq: ICR OFF(Day)->ON(Night) threshold level 00: Low; 01: Middle; 02: High
CAM_IDWrite	--	8x 01 04 22 0p 0q Or 0s FF	pqrs: Camera ID (=0000 to FFFF)
Video Format Change	--	8x 01 7E 01 1E 0p 0q FF	pq
			0x02: 1920x1080P/60
			0x03: 1920x1080P/59.94
			0x04: 1920x1080P/30
			0x05: 1920x1080P/29.97
			0x08: 1920x1080I/60
			0x0A: 1920x1080I/59.94
			0x0B: 1280x720P/60
			0x0C: 1280x720P/59.94
			0x0D: 1920x1080P/50
			0x18: 1920x1080P/25
			0x22: 1920x1080I/50
			0x26: 1280x720P/50
			0x30: 3840x2160P/60
			0x31: 3840x2160P/59.94
			0x32: 3840x2160P/50
			0x33: 3840x2160P/30
			0x34: 3840x2160P/29.97
			0x35: 3840x2160P/25
IR_Receive	On	8x 01 06 08 02 FF	Infrared remote commander reception ON
Pan-tilt Drive	Up	8x 01 06 01 VV WW 03 01 FF	VV: Pan speed setting 0x01 (low speed) to 0x18 (high speed)
	Down	8x 01 06 01 VV WW 03 02 FF	WW: Tilt speed setting 0x01 (low speed) to 0x18 (high speed)
	Left	8x 01 06 01 VV WW 01 03 FF	YYYY: Pan Position 7FFF(170°) to 8000(-170°)
	Right	8x 01 06 01 VV WW 02 03 FF
	UpLeft	8x 01 06 01 VV WW 0101 FF	(Normalized, CENTER 0000)ZZZZ: Tilt Position 7FFF(90°) to 8000(-30°)(Image Flip: OFF) (Normalized, CENTER 0000)
	UpRight	8x 01 06 01 VV WW 0201 FF
	DownLeft	8x 01 06 01 VV WW 0102 FF
	DownRight	8x 01 06 01 VV WW 0202 FF
	Stop	8x 01 06 01 VV WW 0303 FF
	AbsolutePosition	8x 01 06 02 VV WW0Y 0Y 0Y 0Z 0Z0ZFF
	RelativePosition	8x 01 06 03 VV WW0Y 0Y 0Y 0Z 0Z0Z0ZFF
	Home	8x 01 06 04 FF
	Reset	8x 01 06 05 FF
Freeze	Freeze On	8x 01 04 62 02 FF	Freeze On Immediately
	Freeze Off	8x 01 04 62 03 FF	Freeze Off Immediately
	Preset FreezeOn	8x 01 04 62 22 FF	Freeze On When Running Preset
	Preset FreezeOff	8x 01 04 62 23 FF	Freeze Off When Running Preset
RTMP	On	8x 01 04 A2 02 FF	RTMP ON/OFF
	Off	8x 01 04 A2 03 FF
Reboot	On	8x 01 04 A4 FF	System reboot
P/T Spd. RelativeZoom Ratio	On	8x 01 04 A6 02 FF	P/T Speed Relative Zoom Ratio ON/OFF
	Off	8x 01 04 A6 03 FF
Factory Reset	System FactoryReset	8x 01 04 3F 03 00 FF
Preset Speed	Set PresetSpeed	8x 01 06 20 0p FF	p=1 (Low) to 6 (High)
Facial Tracking	On	8x 01 04 7D 02 FF	AI Facial Tracking ON/OFF
	Off	8x 01 04 7D 03 FF
Inquiry Command	Inquiry Packet	Reply Packet	Comments
CAM_Powerlnq	8x 09 04 00 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_ZoomPoslnq	8x 09 04 47 FF	y0 50 0p 0q 0r 0s FF	pqrs: Zoom Position
CAM_FocusModellnq	8x 09 04 38 FF	y0 50 02 FF	Auto Focus
		y0 50 03 FF	Manual Focus
CAM_FocusPoslnq	8x 09 04 48 FF	y0 50 0p 0q 0r 0s FF	pqrs: Focus Position
CAM_FocusNearLimitlnq	8x 09 04 28 FF	y0 50 0p 0q 0r 0s FF	pqrs: Focus Near Limit Position
CAM_AFModellnq	8x 09 04 57 FF	y0 50 00 FF	Continuous AF ON
		y0 50 02 FF	Continuous AF OFF, only trigger AF after PTZ done
CAM_WBModellnq	8x 09 04 35 FF	y0 55 00 FF	Auto
		y0 55 04 FF	ATW
		y0 55 01 FF	Indoor
		y0 55 02 FF	Outdoor
		y0 55 03 FF	One Push WB
		y0 55 05 FF	Manual
CAM_RGainlnq	8x 09 04 43 FF	y0 50 00 00 0p 0q FF	pq: R Gain
CAM_BGainlnq	8x 09 04 44 FF	y0 50 00 00 0p 0q FF	pq: B Gain
CAM_AEModellnq	8x 09 04 39 FF	y0 50 00 FF	Full Auto
		y0 50 03 FF	Manual
		y0 50 0A FF	Shutter Priority
		y0 50 0B FF	Iris Priority
		y0 50 0D FF	Bright
CAM_SlowShutterModellnq	8x 09 04 5A FF	y0 50 02 FF	Auto
		y0 50 03 FF	Manual
CAM_ShutterPoslnq	8x 09 04 4A FF	y0 50 00 00 0p 0q FF	pq: Shutter Position
CAM_IrisPoslnq	8x 09 04 4B FF	y0 50 00 00 0p 0q FF	pq: Iris Position
CAM_GainPoslnq	8x 09 04 4C FF	y0 50 00 00 0p 0q FF	pq: Gain Position
CAM_GainLimitlnq	8x 09 04 2C FF	y0 50 0q FF	p: Gain Limit
CAM_BrightPoslnq	8x 09 04 4D FF	y0 50 00 00 0p 0q FF	pq: Bright Position
CAM_ExpCompPoslnq	8x 09 04 4E FF	y0 50 00 00 0p 0q FF	pq: ExpComp Position
CAM_BacklightModeInq	8x 09 04 33 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_LR_Reverse_Inq	8x 09 04 61 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_Flip_Inq	8x 09 04 66 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_NRInq	8x 09 04 53 FF	y0 50 0p FF	p: NR Level
CAM_WDRInq	8x 09 04 3D FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_ICRModelInq	8x 09 04 01 FF	y0 50 02 FF	On (Night)
		y0 50 03 FF	Off (Day)
CAM_AutoICRModelInq	8x 09 04 51 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_AutoICRThres	8x 09 04 21 FF	y0 50 00 00 0p 0q FF	pq: ICR OFF(Day)>ON(Night)
holdInq			threshold level 00: Low; 01: Middle; 02: High
CAM_IDInq	8x 09 04 22 FF	y0 50 0p 0q 0r 0s FF	pqrs: Camera ID
CAM_VersionInq	8x 09 00 02 FF	y0 50 ab cd mn pq rs tu vw FF	abcd: Vendor Code, AVer: 2574 mnpq: Model Code, MD120UI: 0565 rstu: Firmware version (ex: 4025 for 1.1.4025.0) vw: Socket Number (=02)
CAM菜单ModelInq	8x 09 06 06 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
Video Format Inq	8x 09 06 23 FF	y0 50 02 FF	1920x1080P/60
		y0 50 03 FF	1920x1080P/59.94
		y0 50 04 FF	1920x1080P/30
		y0 50 05 FF	1920x1080P/29.97
		y0 50 08 FF	1920x1080I/60
		y0 50 0A FF	1920x1080I/59.94
		y0 50 0B FF	1280x720P/60
		y0 50 0C FF	1280x720P/59.94
		y0 50 0D FF	1920x1080P/50
		y0 50 18 FF	1920x1080P/25
		y0 50 22 FF	1920x1080I/50
		y0 50 26 FF	1280x720P/50
		y0 50 30 FF	3840x2160P/60
		y0 50 31 FF	3840x2160P/59.94
		y0 50 32 FF	3840x2160P/50
		y0 50 33 FF	3840x2160P/30
		y0 50 34 FF	3840x2160P/29.97
		y0 50 35 FF	3840x2160P/25
IR_Receive	8x 09 06 08 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
Pan-tiltPosInq	8x 09 06 12 FF	y0 50 0Y 0Y 0Y 0Z 0Z 0Z 0Z FF	YYYY: Pan Position 7FFF(170°) to 8000 (-170°) (Normalized, CENTER 0000) ZZZZ: Tilt Position 7FFF(90°) to 8000(-30°) (Image Flip: OFF) (Normalized, CENTER 0000)
CAM_Preset_Inq	8x 09 04 3F FF	y0 50 pp FF	Return the last preset number which has been operated pp:01-FF
Pan-tiltMaxSpeedInq	8x 09 06 11 FF	y0 50 ww zz FF	ww = Pan Max Speed zz = Tilt Max Speed
Freeze_Mode_Inq	8x 09 04 62 01 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
Preset_Freeze_Inq	8x 09 04 62 02 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
RTMP_Inq	8x 09 04 A2 FF	y0 50 02 FF	On
		y0 50 03 FF	Off
Preset_Speed_Inq	8x 09 06 20 FF	y0 50 0p FF	p=1 (Low) to 6 (High)
Firmware version	8x 09 36 69 04 FF	y0 50 0p 0q 0r 0s 0t 0u 0v 0w FF	fw_ver: p.q.rstu.vw
Facial Tracking Inq	8x 09 04 7D FF	y0 50 02 FF	On
		y0 50 03 FF	Off
CAM_Hdmi_Port Inq	8x 09 7E 04 79 00 FF	y0 50 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01	pqrs: Source physical address (See HDMI VSDB) p:data[A], q:data[B], r:data[C], s:data[D]
USB Status Inq	8x 09 36 69 05 FF	y0 50 0p FF	p=0: OFF, p=1: ON
UVC Status Inq	8x 09 36 69 06 FF	y0 50 0p FF	p=0: OFF, p=1: ON

VISCA Over-IP-Einstellungen

PORT

Internet protocol	IPv4
Transport protocol	UDP
Port address	52381

FORMAT

	byte 0	byte 1	byte 2	byte 3	byte 4	byte 5	byte 6	byte 7	byte 8 ~~ byte 23
func	Payload type		Payload Length		Sequence number				Payload (1 to 16 bytes)
data	Value1	Value2	1~16(0x0001~0x0010)		0x00000000 ~ 0xFFFFFFF				VISCA Packet (see page VISCA)

Payload type

Connexion de l'ordinateil
