C20i - Cargador de batería AVer - Manual de uso y guía de instrucciones gratis

Tipo de producto	Carro de carga para dispositivos móviles
Marca	AVer
Modelo	C20i
Capacidad	Hasta 20 dispositivos (2 estantes de 10 bases)
Dispositivos compatibles	Portátiles, Chromebooks, tabletas hasta 16 pulgadas
Dimensiones (An x Pr x Al)	68,8 x 63,7 x 106 cm
Peso	66,6 kg
Alimentación	Entrada CA 220-240 V, 50/60 Hz, 8 A; salidas 20 puertos 220-240 V, 6 A; 2 puertos auxiliares 2 A
Carga inteligente	Sí, con temporizador inteligente (2 zonas de 10 bases)
Indicadores LED	LED de alimentación: verde fijo (encendido), naranja intermitente (sobrecarga), rojo intermitente (fallo); LED de estado: azul fijo (cargando)
Seguridad	Cierre de 3 puntos en puertas delanteras y traseras, orificios para candados, 2 ruedas bloqueables
Garantía	Carro y bandejas: 10 años; componentes eléctricos: 5 años
Temperatura de funcionamiento	0 a 30 °C
Humedad de funcionamiento	10 a 90 % HR
Actualización de firmware	Mediante puerto USB tipo A, llave USB FAT/FAT32, máximo 32 GB
Gestión de cables	Se recomiendan bridas para cables (no incluidas)
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar líquidos
Piezas de repuesto y reparabilidad	Contactar con el soporte de AVer (sitio global) para piezas y reparaciones
Información general	Uso en interiores únicamente; no trepar, sentarse ni apoyarse; carga máxima por estante: 22,7 kg

Preguntas frecuentes - C20i AVer

¿Qué dispositivos puedo cargar con el carro C20i?

El C20i puede cargar hasta 20 dispositivos móviles, incluidos portátiles, Chromebooks y tabletas de hasta 16 pulgadas.

¿Cómo actualizar el firmware del C20i?

Copie el archivo .bin en una llave USB formateada en FAT/FAT32, apague el carro, inserte la llave y vuelva a encender. La actualización es automática y los LED parpadean en rojo/naranja/verde.

¿Qué hacer si mis dispositivos no se cargan?

Verifique que los cables de alimentación no estén dañados, que estén bien conectados a un tomacorriente con corriente estable y que el consumo eléctrico cumpla con las normas de su país.

¿El carro C20i es seguro?

Sí, cuenta con un cierre de 3 puntos en las puertas delanteras y traseras (candados no incluidos) y dos ruedas bloqueables.

¿Cuál es la garantía del carro C20i?

La garantía es de 10 años en el carro y las bandejas, y de 5 años en los componentes eléctricos.

¿Puedo usar el C20i en exteriores?

No, el C20i está diseñado solo para uso en interiores para reducir el riesgo de descarga eléctrica.

¿Cómo organizar los cables en el carro?

Se recomienda usar bridas para cables (opcionales) para fijar y organizar los cables. Trabaje en equipo para un cableado eficiente.

¿Cuál es la capacidad de carga máxima por estante?

La carga máxima por estante deslizante es de 22,7 kg (50,04 lbs). No exceder.

¿Qué significan los indicadores LED del C20i?

LED de alimentación: verde fijo (encendido), naranja intermitente (sobrecarga), rojo intermitente (fallo). LED de estado: azul fijo (cargando).

¿El carro C20i se puede mover fácilmente?

Sí, está equipado con cuatro ruedas de 5 pulgadas, dos de ellas bloqueables. Antes de moverlo, desconecte la alimentación y asegure el cable.

MANUAL DE USUARIO C20i AVer

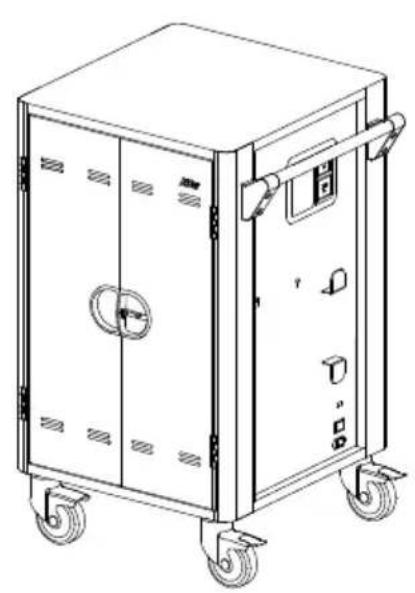

Contenido del paquete

El paquete contiene los artículos siguientes. Compruebe que no falte ninguno de los artículos antes de usar el producto.

Cable de alimentación

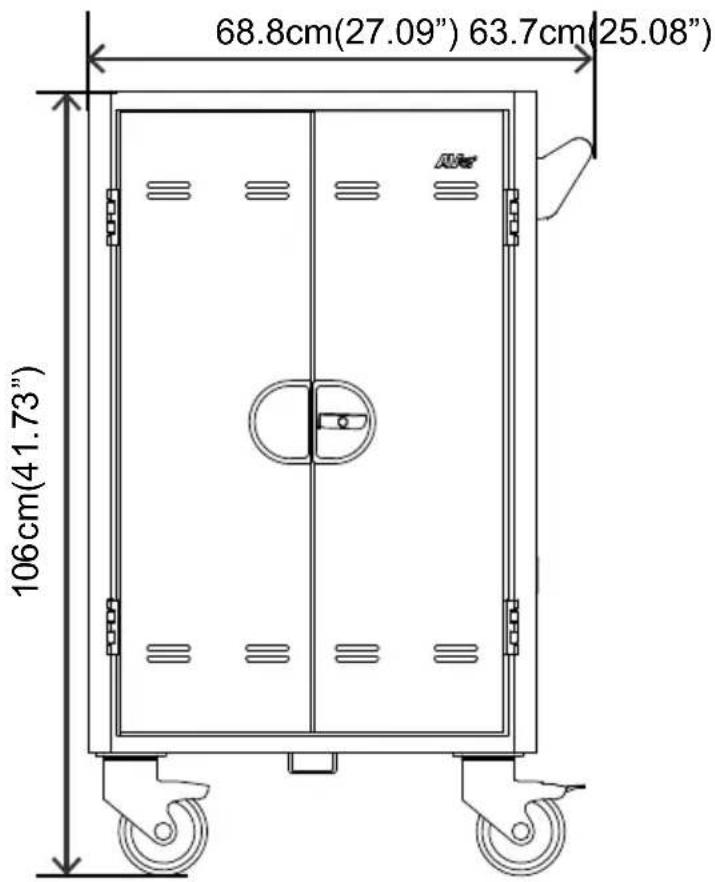

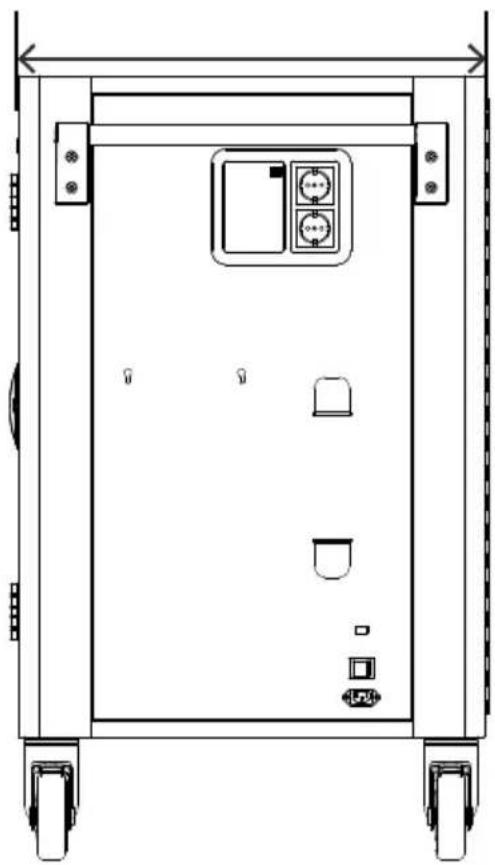

Dimensiones

Parte delantera Lateral	Parte trasera
1. Plataforma de trabajo	7. Salidas auxiliares*	14. Orificios de ventilación
2. Asa	8. Panel LED 15.	Cerradura
3. Orificios de ventilación	9. Puntos de montaje para el soporte de punto de acceso (opcional)	16. Gancho de seguridad
4. Cerradura
5. Bloqueo de las ruedas de 5”
6. Rueda de 5”	10. Soportes de enrollado del cable de alimentaciónactualización del firmware	Interruptor
11. Puerto USB de
	12. encendido/apagado	Entrada
	13. alimentación

* El tipo de salida auxiliar puede variar ya que depende de cada país.

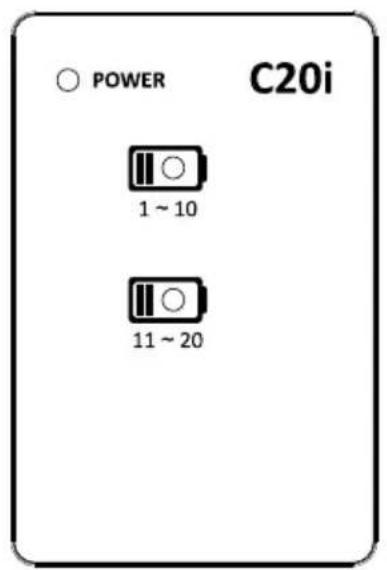

Indicadores LED

LED Estado
Alimentación x1	Verde fijo: EncendidoNaranja intermitente:SobrecargaRojo intermitente: Error anómalo (contactar con soporte técnico)
Estado del dispositivo x 2	Apagado: No está cargandoAzul intermitente:Cargando

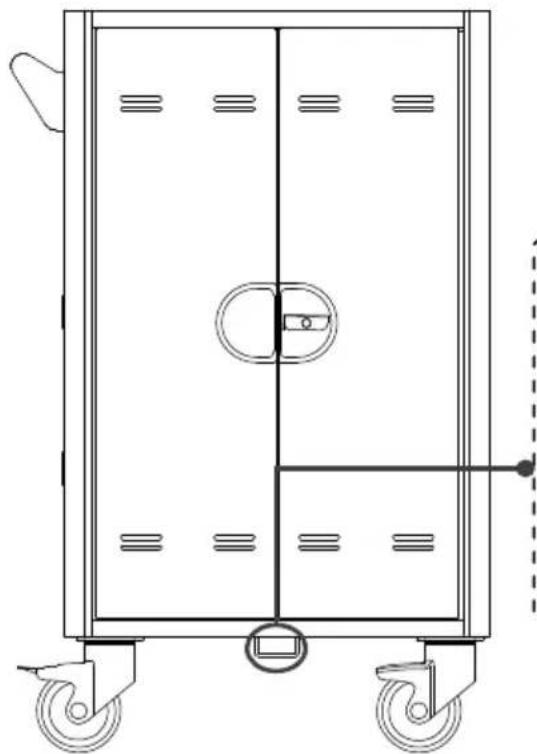

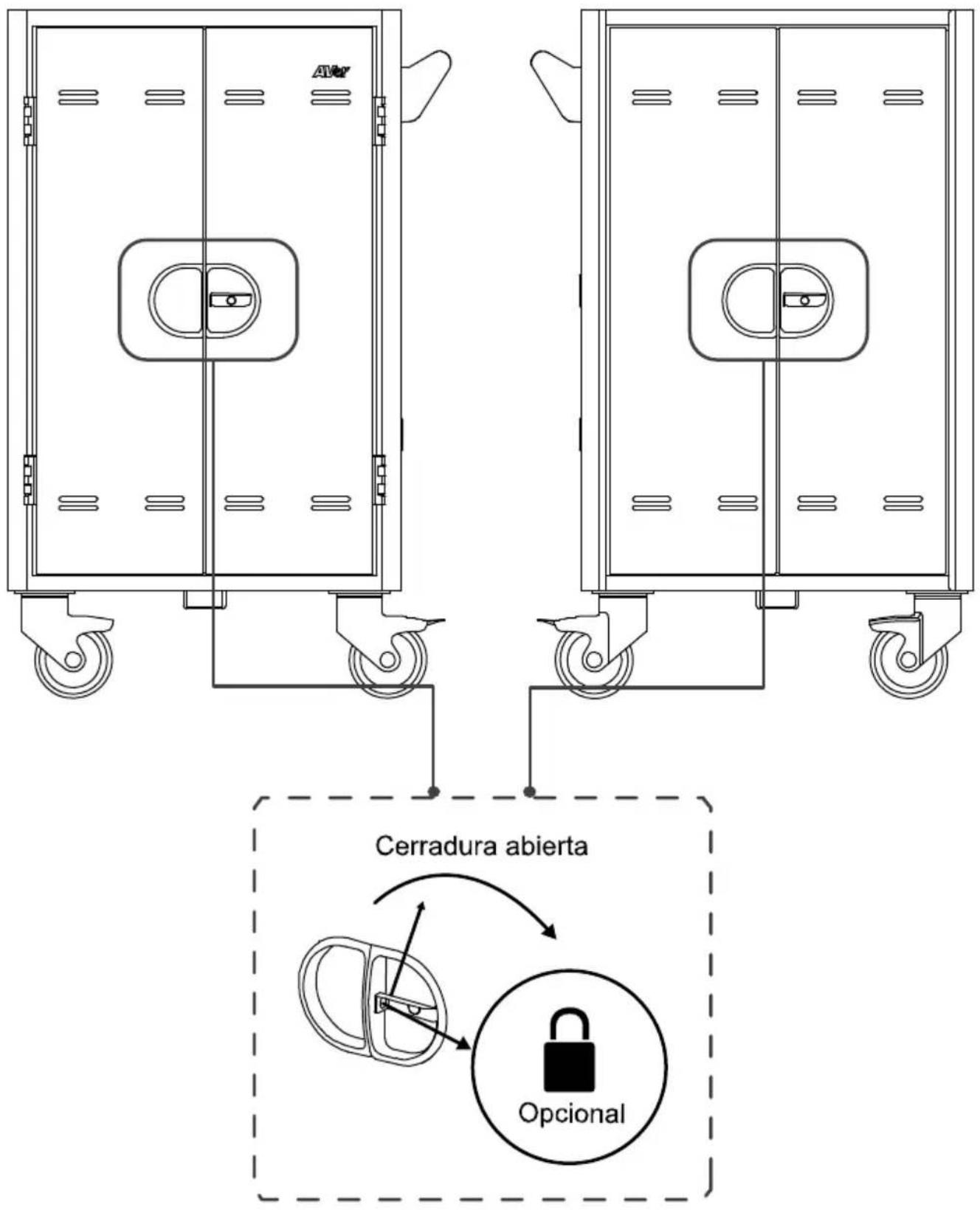

Asegurar el carro

Cerradura

[Nota] La dimensión de la argolla de las puertas delanteras y traseras está limitada a ∅8 mm (0,31 pulgadas).

Organización del cable

[Nota]

1. Se recomienda utilizar sujetacables (opcional) para asegurar y organizar los cables.
2. Se recomienda emplear dos recursos humanos para un cableado eficaz del dispositivo.

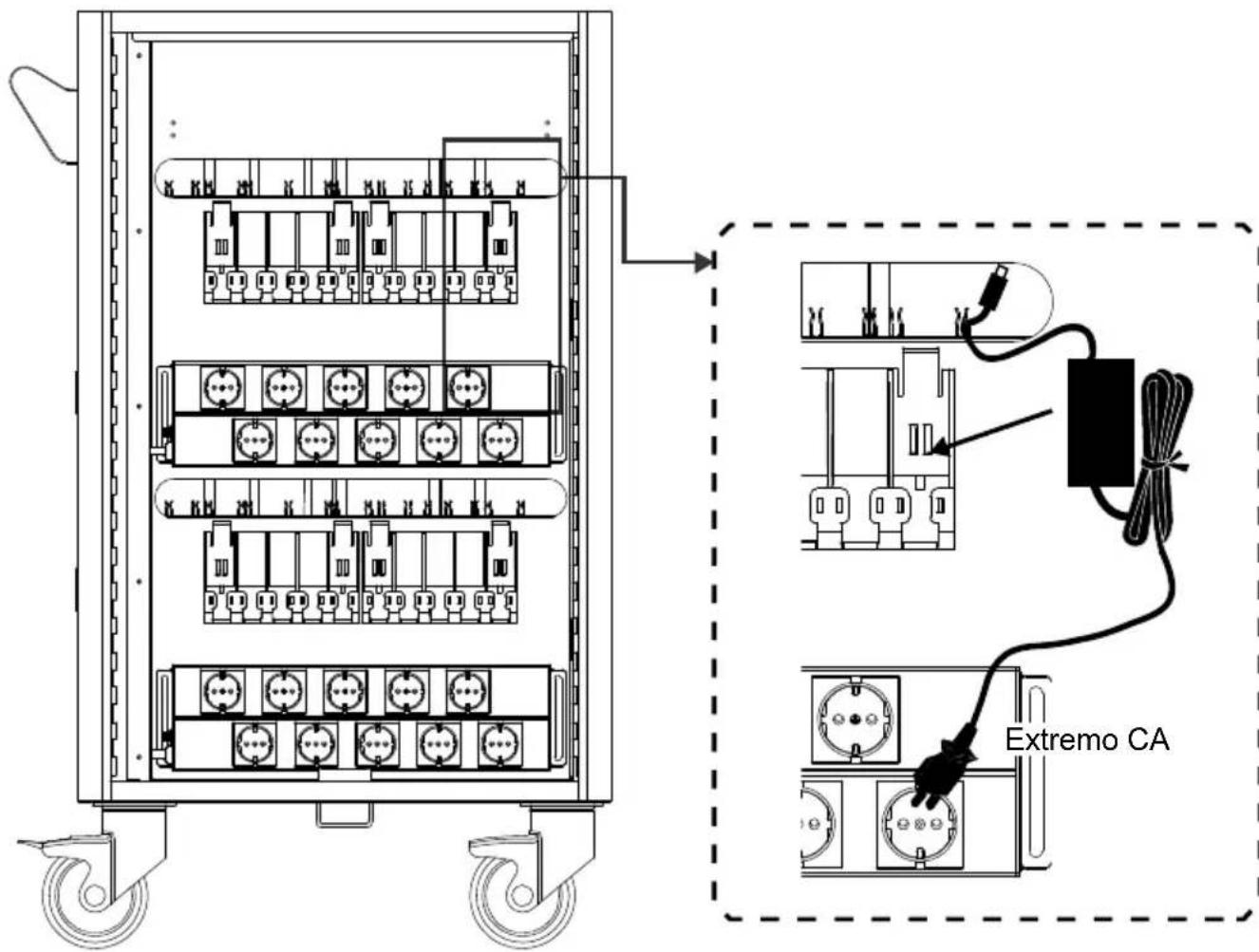

Parte trasera

1. Abra la puerta trasera.
2. Coloque el adaptador de corriente en el compartimiento para el adaptador.

3. Pase el extremo CC del cable del adaptador a la parte delantera del carro a través del espacio provisto.

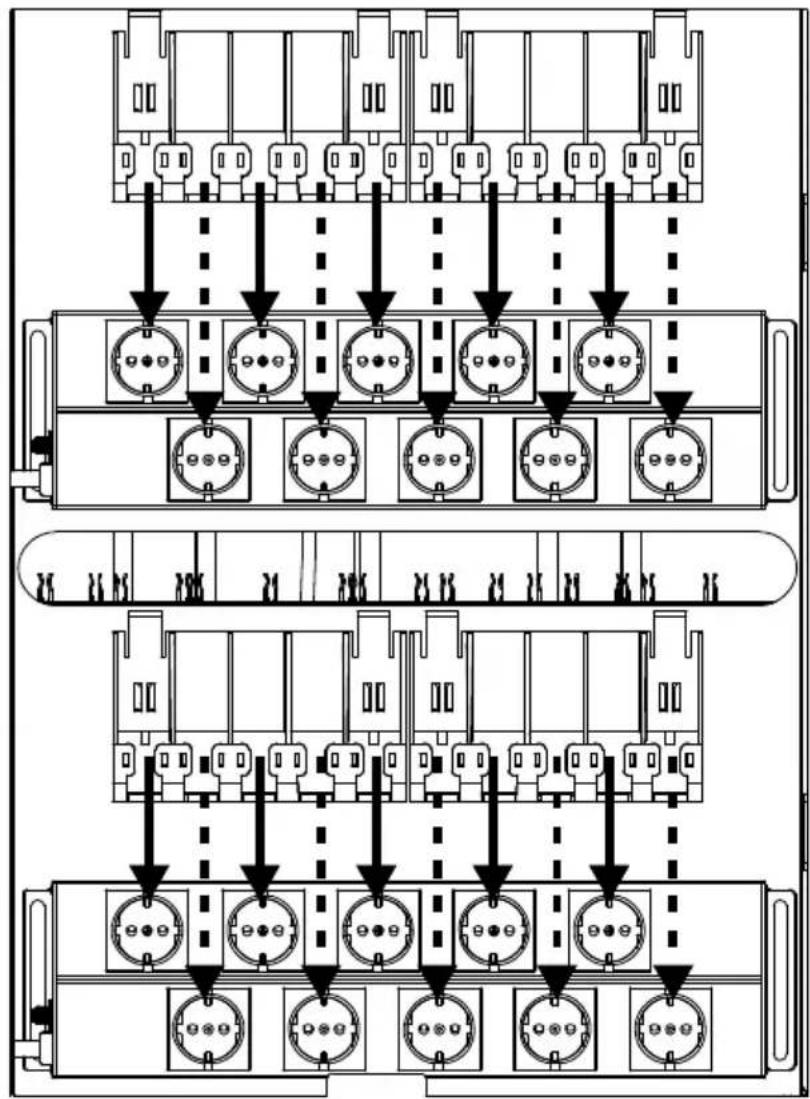

4. Siga el orden indicado en la figura a continuación para enchufar el extremo CA del cable de alimentación a la toma CA de alimentación correspondiente.

1. Fije el haz de cables con sujetacables (no suministrados).

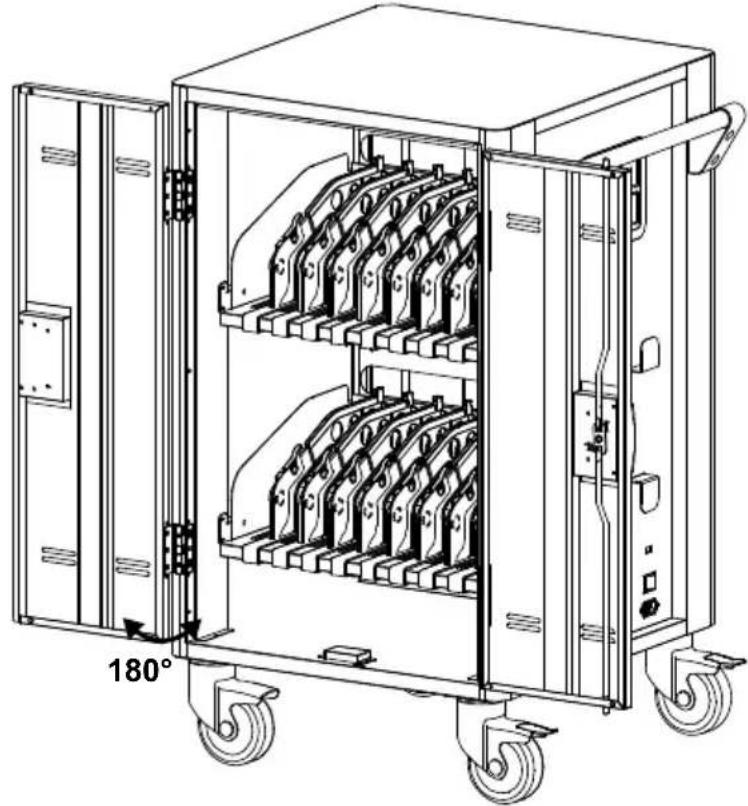

Parte delantera

1. Abra las puertas delanteras.

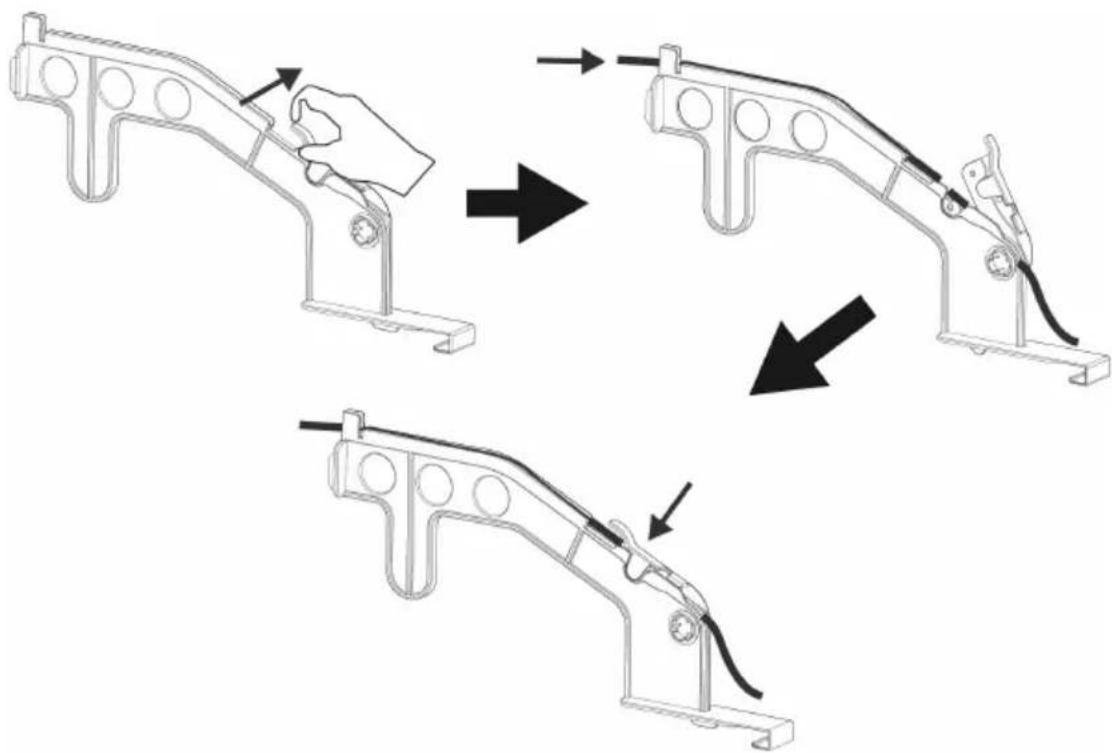

1. Libere el elemento de bloqueo de separación.
2. Pase el extremo CC del cable del adaptador a lo largo de la ranura con forma de V.

1. Encaje la pieza de bloqueo para fijar el extremo CC del cable.
2. Coloque el dispositivo móvil en la bahía.
3. Enchufe el conector CC al dispositivo móvil.

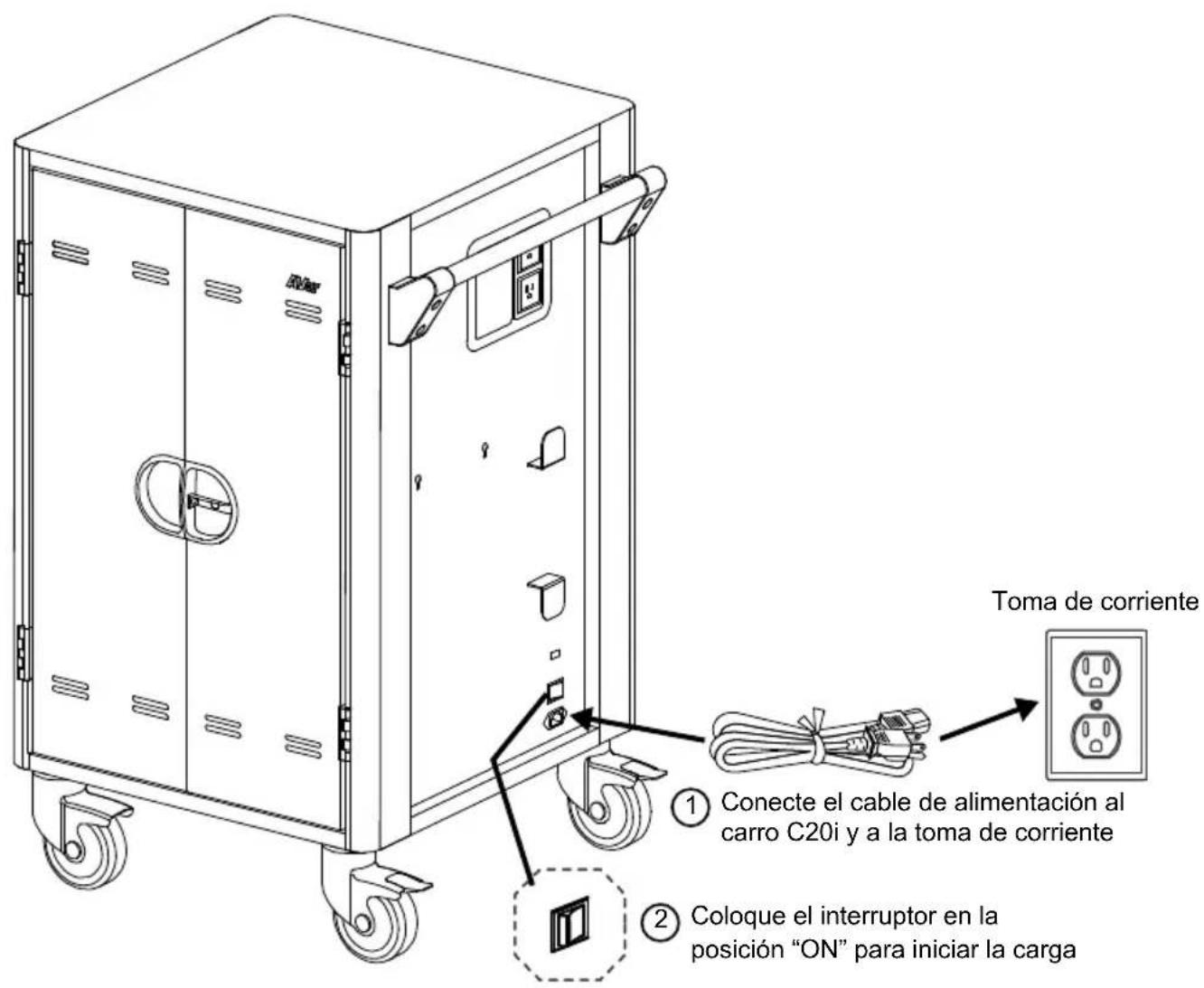

Carro de carga

[Nota]

1. Coloque el interruptor de encendido/apagado en la posición OFF antes de desenchufar el carro de la toma de corriente.
2. El tipo de salida auxiliar puede variar ya que depende de cada país.

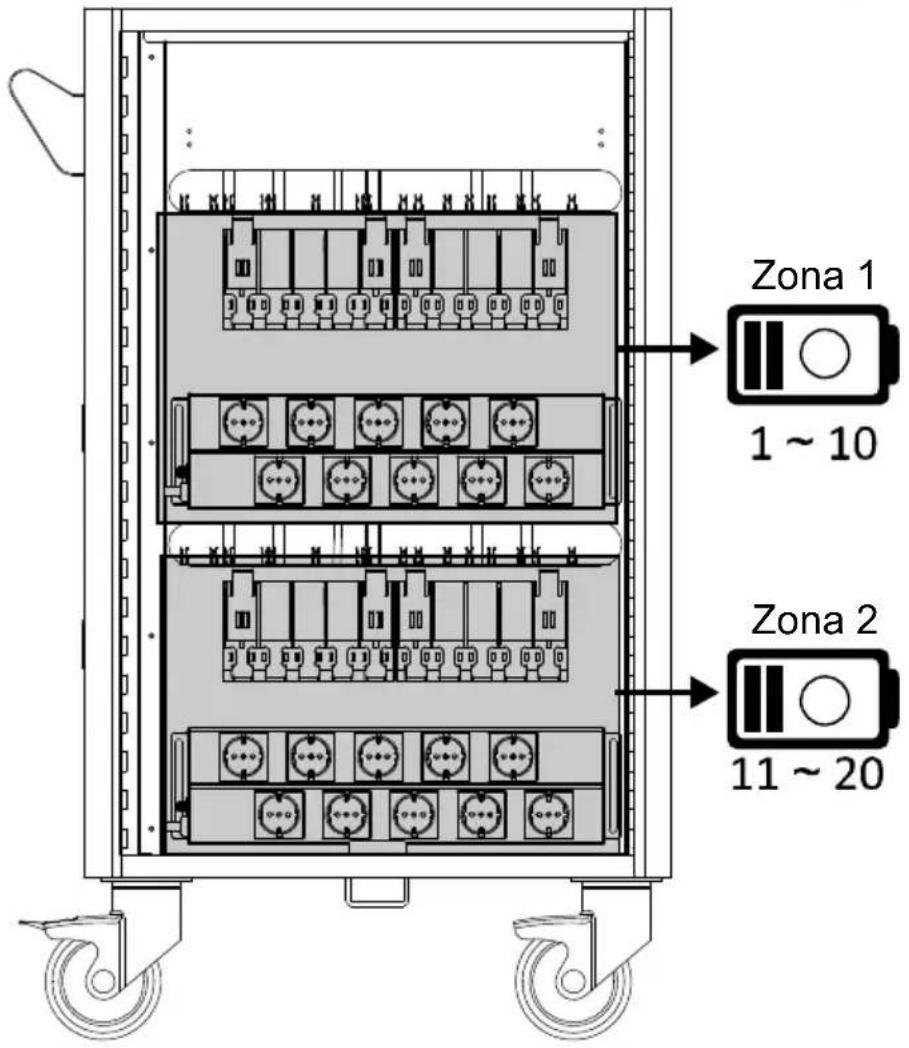

Temporizador inteligente

El C20i dispone de 20 bahías divididas en dos zonas (10 bahías por zona).

Firmware

El firmware puede actualizarse desde el puerto externo USB tipo A mediante un dispositivo de memoria USB estándar. Siga los pasos descritos a continuación para actualizar el firmware:

1. Antes de realizar la actualización, asegúrese de que se haya formateado el dispositivo de memoria USB con el sistema de archivos FAT o FAT32.
2. Copie el archivo binario de firmware (*.bin) al dispositivo de memoria USB.
3. Apague el C20i y conecte el dispositivo de memoria USB.

4. Encienda el C20i. El firmware se actualizará automáticamente. El LED de alimentación seguirá el ciclo siguiente: ROJO → ÁMBAR → VERDE → ROJO. [Nota] Los LED de estado están apagados durante la actualización.

5. Una vez que finalice la actualización del firmware, el LED de alimentación seguirá el mismo ciclo (ROJO → ÁMBAR → VERDE → ROJO), pero también se encenderá el LED de estado de carga.

6. Apague el C20i y desconecte el dispositivo de memoria USB.

[Nota]

El C20i admite un dispositivo de memoria USB que cumpla los criterios siguientes:

1. Sistema de archivos FAT o FAT32 (se debe formatear, en caso de ser necesario).
2. Capacidad máxima de 32 GB.
3. Interfaz USB 2.0 de alta velocidad.

Resolución de problemas

P: Todos mis dispositivos están conectados, pero no se cangan. ¿Por qué?

R: 1. Compruebe que los cables de alimentación no estén dañados.

1. Compruebe que los cables de alimentación estén correctamente enchufados en la toma disponible con corriente estable.
2. Asegúrese de que el cable de alimentación y el consumo de corriente cumplan con las especificaciones estándar de su país.

P: Los componentes o el cable de alimentación principal del carro están dañados. ¿Están cubiertos por garantía?

R: Ofrecemos una garantía de 10 años para el carro y la bandeja, y de 5 años para los componentes eléctricos.
P: ¿Cómo puedo saber si mis dispositivos sobrepasarán la corriente distribuida?
R: Solicite a un electricista profesional que compruebe el consumo eléctrico de los dispositivos. Realice la prueba con los dispositivos instalados y las baterías descargadas.
P: Cuando enchufo el dispositivo, se activa el disyuntor. ¿Cuál es el motivo?
R: Es posible que otros equipos o dispositivos compartan el mismo circuito, lo que está ocasionando una sobrecarga. Solicite a un electricista cualificado que compruebe que la potencia disponible en el circuito sea la adecuada.

Especificaciones

Modelo	C20i
Capacidad	Hasta 20 dispositivos (dos estantes, 10 bahías por estante)
Dispositivos compatibles	Ordenadores portátiles/Chromebooks/Tabletas de hasta 16"
Salidas auxiliares	2
Indicadores de estado LED	LED de estado (2): Azul fijo durante la carga
Tipo de carga	Carga inteligente CA
Especificaciones de alimentación	Entrada de CA: 220~240V, 50/60Hz, 8ARegleta (20 puertos): 220~240V, 50/60Hz, 6ASalidas (2 puertos): 220~240V, 50/60Hz, 2A
Seguridad	Puertas delanteras: Mecanismo de tres puntos de cierre con orificio para candadoPuertas traseras: Mecanismo de tres puntos de cierre con orificio para candado[Nota] El candado no se incluye en el paquete
Ruedas	Cuatro ruedas de 5": dos se pueden bloquear
Carga inteligente	Sí
Temperatura de funcionamiento	0°~30°C
Porcentaje de humedad relativa de funcionamiento	10%~90%
Temperatura de almacenamiento	-40°C~60°C
Porcentaje de humedad relativa de almacenamiento	5%~95%
Garantía	10 años para el carro y la bandeja5 años para los componentes eléctricos
Dimensiones del carro (an. x pr. x al.)	68,8 (an.) x 63.7 (pr.) x 106 (al.) cm27,09 (an.) x 25,08 (pr.) x 41,73 (al.) pulgadas
Dimensiones de las tomaspara 16 bahías (al. x an. x pr.)	33 (al.) x 4,375 (an.) x 41,9 (pr.) cm13 (al.) x 1,722 (an.) x 16,5 (pr.) pulgadas
Dimensiones de las tomaspara 20 bahías (al. x an. x pr.)	33 (al.) x 3,615 (an.) x 41,9 (pr.) cm13 (al.) x 1,423 (an.) x 16,5 (pr.) pulgadas
Peso sin dispositivos	66,6 kg (146,83 libras)

Servicio y garantía

Todos nuestros productos incluyen una garantía de calidad y seguridad.

Los clientes residentes en Norteamérica pueden visitar el sitio de soporte técnico de AVer USA para obtener información detallada sobre la autorización para la devolución del equipo, la garantía y el servicio:

Los clientes fuera de Norteamérica pueden visitar el sitio de soporte técnico de AVer Global: http://www.aver.com/

ADVERTENCIA

CUMPLA SIEMPRE LAS PRECAUCIONES DE SEGURIDAD

■ NO permita que nadie se siente o se suba al carro C20i.
■ NO levante el carro C20i.
■ NO bloquee los orificios de ventilación.
■ NO sobrecargue los estantes del C20i. (Carga máxima de la plataforma de trabajo = 45 kg (99,20 libras); carga máxima de cada estante extraíble = 22,7 kg (50,04 libras)
■ Antes de mover el carro C20i, desconecte el cable de alimentación de la toma de corriente.
■ Durante el desplazamiento del carro C20i, asegúrese de que el cable de alimentación esté bien fijado y enrollado.
