用户手册 ScreenBar Pro BENQ

請檢查產品包裝中是否含有下列物品。若有損壞或短缺，請即刻連絡原購買處。

本說明書中的產品圖示可能會與您購買的產品有些許差異，請以您所購買機型的實際外觀為準。

安全注意事項

• 請將本產品的電源線連接至 USB-C 埠電源供應器 (5V DC、2A)，否則本產品將無法正常運作，甚至引發火災。
• 請勿將任何物體懸掛在本產品上，以免造成產品的零組件故障。
  • 請妥善安放本產品的電源線。勿在電源線上放置重物、使電源線被踐踏或遭異物穿刺。

注意

• 若遇到以下情況，請立即切斷電源，並向授權之維修代理商或合格技術人員尋求支援：
• 本產品的外殼破損時。
• 本產品散發異常氣味時。
• 本產品在啟動狀態，卻出現異常閃爍情況時。
• 電線破損、或電線內部線材裸露時。
• 請勿將本產品暴露在潮濕環境 （例如浴室、戶外），以免造成電線短路和意外事故。
• 本產品僅適用於室內，切勿安裝在戶外使用。
• 嚴禁拆解本產品的任何部分或零組件，否則可能造成意外，並讓產品保固失效。

安装

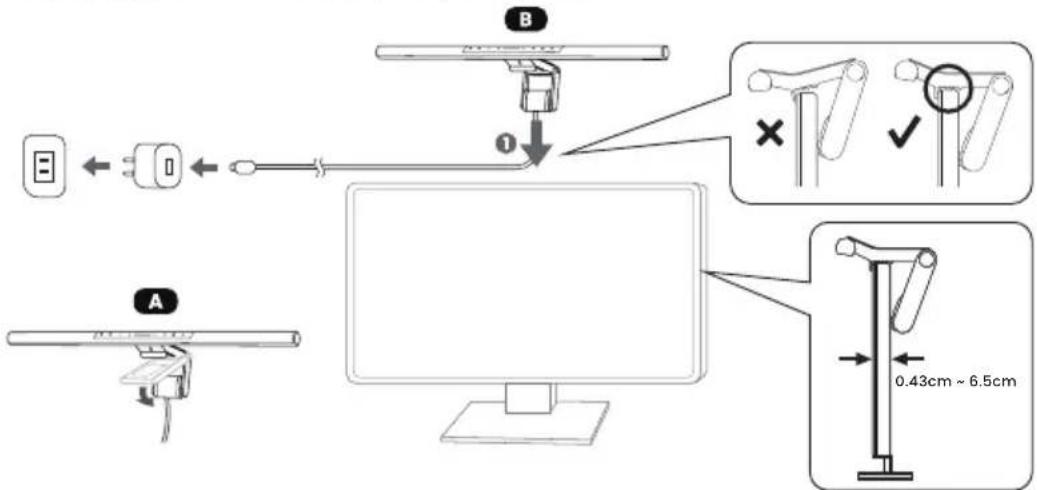

1. 如 [圖 A] 所示，將 ScreenBar Pro 的夾具展開。
2. 將展開夾具的 ScreenBar Pro 安裝在螢幕的邊框上 [圖 B I]。建議讓 ScreenBar Pro 的夾具前檔與螢幕邊框貼合，使其沒有空隙。

A B 0.43cm ~ 6.5cm

- 螢幕的邊框厚度須在 0.43 公分 - 6.5 公分的範圍之內。

- 若您欲安裝 ScreenBar Pro 的螢幕結構符合下方說明，請參考其安裝方式：

邊框頂端為斜面的螢幕

邊框頂端為圓弧的螢幕

曲面螢幕 背面隆起的螢幕

Pure mechanical linkage diagram without any text, numbers, or symbols

Pure mechanical linkage diagram without any text, numbers, or symbols

Pure mechanical linkage diagram without any text, numbers, or symbols

Pure mechanical linkage diagram without any text, numbers, or symbols

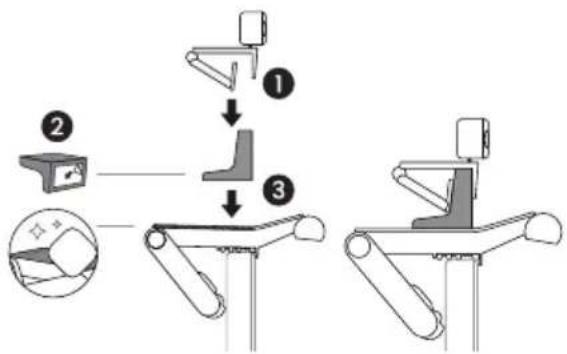

安裝專用視訊攝影機支架

1. 將攝像頭放置支架上方。
2. 撕開支架底部的背膠。
3. 清潔夾具上方，將支架黏貼在夾具中間的平整上方。

• 若要移除此支架，請握住支架上方，向燈管的方向拔。
• 若要更換背膠，請直接移除原背膠，內盒額外附贈1份背膠。

使用方法

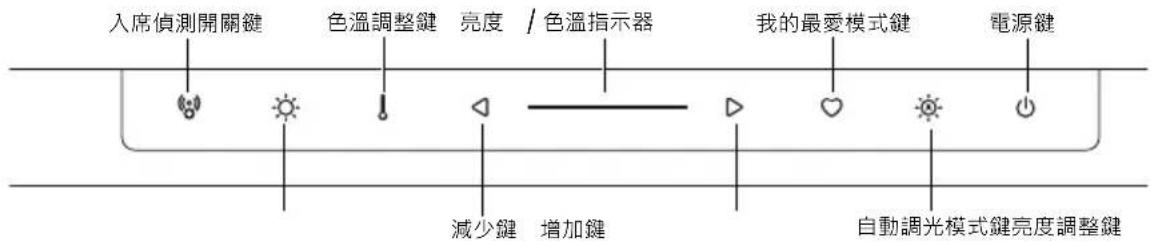

燈頭操作介面

您可使用位於燈頭上的觸控按鍵進行各種功能操作。各觸控按鈕的名稱與位置請見下圖：

入席偵測開關鍵 色溫調整鍵 亮度 / 色溫指示器 我的最愛模式鍵 電源鍵 減少鍵 增加鍵 自動調光模式鍵亮度調整鍵

在關燈狀態下，若環境亮度極低，則指示燈將全部熄滅，以免在夜間干擾使用者睡眠。

開燈 / 關燈與使用自動調光模式

若要開燈，請觸碰電源鍵。若要關燈，請再觸碰一次電源鍵。

若要使用自動調光模式，請在燈開啟的狀態下觸碰自動調光模式鍵。自動調光模式指示燈會亮起。在自動調光模式下，燈會自動偵測環境光線，即時調整亮度輸出，並將色溫設定在4000K。

• 請勿讓任何物體阻擋位於燈上的光感應器，以確保自動調光模式正常運作。
• 在自動調光模式下，燈會自動監測周圍的照明環境，並動態調整亮度。
• 在自動調光模式下，若您手動調整亮度或色溫，則自動調光模式將自動解除，自動調光模式指示燈會熄滅。

光感應器

手動調整亮度與色溫

1. 在燈開啟的狀態下，觸碰亮度調整鍵進入亮度調整狀態，亮度調整指示燈會亮起。
2. 觸碰◀鍵以降低亮度，觸碰▶鍵以提高亮度。您可在16階的亮度中進行選擇調整。

• 若電源供應僅 5V1.5A，則燈僅提供 14 階亮度調整。

• 若電源供應僅 5V 0.9A，則燈僅提供 8 階亮度調整。

1. 在燈開啟的狀態下，觸碰色溫調整鍵！進入色溫調整狀態，色溫調整指示燈！會亮起。
2. 觸碰▶鍵以提高色溫，觸碰◀鍵以降低色溫。您可在以下 8 種色溫設定中進行選擇調整：6500K（日光色）、5700K（冷白色）、5000K、4500K（中性白色）、4000K、3500K（暖白色）、3000K、2700K（柔白色）。

若電源供應突然中斷，燈會在電源恢復後自動回復斷電前的設定。

• 如斷電前燈為開啟狀態，供電後燈會自動點亮，並記憶斷電前的亮度與色溫
• 如斷電前燈為關閉狀態，供電後燈會保持關閉。

開啟 / 關閉入席偵測自動開 / 關燈功能

50cm 60±10cm

入席偵測自動開 / 關燈功能可在使用者進入偵測區域 （如圖所示）時自動開燈。

• 超音波感應器在距離桌面 50cm 高時，將針對螢幕前方 60±10cm 的圓錐狀範圍內進行檢測。
• 在入席偵測功能開啟時，若使用者離開偵測區域超過5分鐘，燈會自動關閉以節省電力。

• 在入席偵測功能開啟時，手動關燈後，入席偵測指示燈將閃爍30秒，這段時間內入席偵測自動開/關燈功能將暫停運作。30秒後指示燈將恢復恆亮，入席偵測自動開/關燈功能亦恢復正常運作，若此時您仍在偵測區域內，燈將再次自動開啟。

• 切勿讓任何物體阻擋或覆蓋位於燈頭上的超音波感應器，以確保入席偵測功能正常運作。

• 切勿塞入或戳入任何物體於超音波感應器中，以免影響偵測功能。
• 入席偵測功能是採運動追蹤方式，若長時間固定姿勢於螢幕前觀影，可能會讓感應器判斷無人而關燈。
• ScreenBar Pro 採用超音波感應技術進行入 / 離席偵測。其運作原理是透過發射高頻聲波，並根據回波信號的反射來判斷物體的距離和移動情況，從而自動控制燈具的開啟與關閉。然而，當環境存在某些物

超音波感應器

理干擾時，可能會影響超音波偵測的準確性。例如，如果燈具周圍有冷暖氣設備產生環境溫度變化，此溫度變化會影響超音波感測對距離的判斷，或加濕器的頻率震動，可能會干擾感應，導致燈具發生非預期自動開啟。

我的最愛模式

在手動調整亮度與色溫設定後，您可以利用此功能使燈將之記憶為您的最愛模式。

1. 依照您的需求，調整燈的亮度與色溫。
2. 調整亮度與色溫完成後，持續按住我的最愛模式鍵約3秒鐘。此時亮度調整指示燈、色溫調整指示燈、自動調光模式指示燈與我的最愛模式指示燈將同時閃爍三次，表示已記憶成功。

若要使用我的最愛模式，請觸碰我的最愛模式鍵即可。

一般保養與故障診斷

• 請先將燈關閉。使用一塊柔軟、不掉棉絮的布沾上少許稀釋過的中性清潔劑擦拭燈本體。切勿使用酒精或任何其它種類的化學溶劑，例如煤油、去漬油等，否則可能會損壞燈的外殼。
• 嚴禁使用水或任何液體直接沖洗燈的本體與部件。
• 若燈無法點亮，請確認電源線的連接是否確實。
• 若仍然無法解決問題，請停止使用並洽詢原購買處。

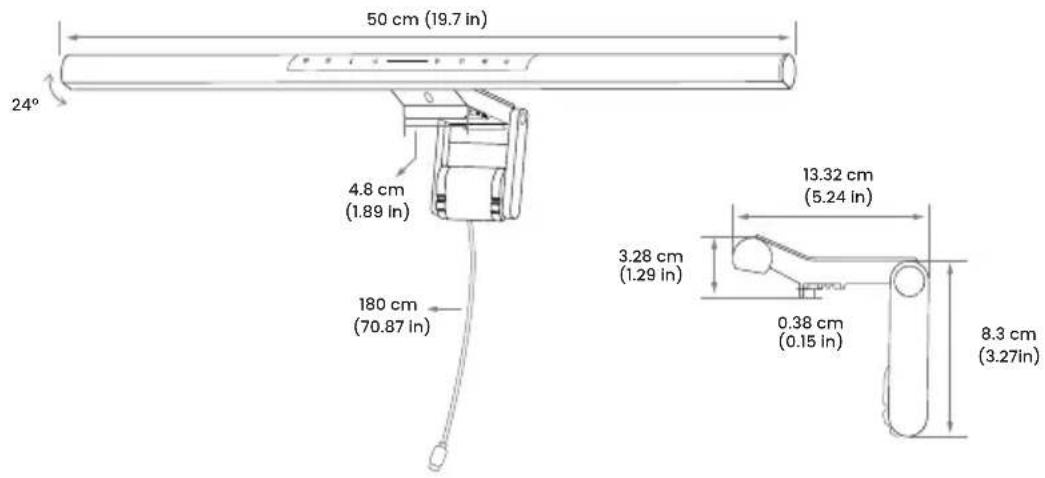

規格

型號	CR21_C
電源輸入	5V/Max. 1.7A
最大消耗功率	Max. 8.5W
燈具本體尺寸	50 x 13.5 x 9.2 cm

50 cm (19.7 in) 24° 4.8 cm (1.89 in) 180 cm (70.87 in) 3.28 cm (1.29 in) 13.32 cm (5.24 in) 0.38 cm (0.15 in) 8.3 cm (3.27in)

歐盟國家中的私人家庭使用者對於電子及電氣產品和/或電池的廢棄處置辦法。

產品或包裝上的這個圖示代表此產品不能當做一般家庭廢棄物處理。您必須將要丟棄的電氣與電子產品和/或電池交付予專門回收相關產品和/或電池的機構。如需回收此產品和/或電池的資訊，請聯絡您居住城市的相關單位，例如您購買此產品的地方或是處理家庭廢棄物的單位。回收可以保護自然資源並確保其回收方式不會危害到人體的健康與環境。

回收資訊：請造訪 https://www.beng.com/en-us/support/recycling/global-recycle.html 查閱相關詳情。

欧盛国家私人家庭用户对废弃电气和电子设备和/或电池的处理。

在产品或其包装上的此图案，说明勿将该产品视为一般家用废弃品处理。该产品和/或电池于报废时，请将该电机电子设备和/或电池回收至当地的回收机构以确保正确处理该产品。要了解更多有关回收本设备和/或电池的信息，请联系当地有关机构、购买本产品的商店或家用废弃品处理中心。物质的回收将有利于保护自然资源，并确保其回收方式不会对环保以及人体健康造成负面影响。

回收信息：有关详细信息，请访问

取得審驗證明之低功率射頻器材，非經核准、公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能，低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。

前述合法通信，指依電信管理法規定作業之無線電通信。低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。
