使用説明書 ScreenBar Pro BENQ

- ScreenBar Pro 本體（含 USB-C 電源線）: 1 個

- 保固書：1份

- 使用說明書：1份

- 視訊鏡頭支架：1個

單元	限用物質及其化學符號
	鉛(Pb)	汞(Hg)鎘(Cd)		六價鉻(Cr+6)	多溴聯苯(PBB)	多溴二苯醚(PBDE)
金屬機構件	○	○	○	○	○	○
塑料機構件	○	○	○	○	○	○
電路板組件	○	○	○	○	○	○
電源線/其他線材	○	○	○	○	○	○
配件	○	○	○	○	○	○
備考1.“○”係指該項限用物質之百分比含量未超出百分比含量基準值。備考2.“—”係指該項限用物質為排除項目二。

梱包内容

以下のものが揃っていることを確認してください。万一、不足しているものや破損しているものがあった場合には、製品をお買い上げいただいた販売店まで直ちにご連絡ください。

• ScreenBar Pro ライト本体（USB Type-C ケーブル
• 電源アダプター x 1 含む）x1
• 保証書 x1
• クイックスタートガイド x1
• Web カメラアクセサリー x1

このユーザーガイド内の図は参照用であり、実際の製品とは外観が異なる場合があります。

安全上の注意

• 付属の AC 電源アダプターのみを使用し、AC100-240V、50/60Hz の電源に接続してください。指定以外の部品を使用すると、火災や感電、けが、家財や機器の破損の原因になります。付属の AC 電源アダプターを使用せず、USB Type-C ポートに直接接続する場合は、USB Type-C ポートが十分な電力（DC5V、2A）を供給していることを確認してください。
• 製品本体の上にモノをのせないでください。機器の破損や故障の原因になります。
• 本製品の USB 電源ケーブルは適切に設置してください。USB 電源ケーブルの上に重いものをのせたり、踏みつけたり、傷をつけたりしないでください。
  ・本製品を長時間使用しない場合は、AC 電源アダプターを電源から外してください。

以下のような状況が発生した場合は直ちに USB ケーブルを電源から外し、BenQ のカスタマーサービスまたは購入店にお問い合わせください。

- ランプ本体の筐体部分が破損した場合

- ランプから異臭がする場合

- LED 光源がちらつく場合

- ランプ配線の絶縁体が破損またはすりヘリ、内側の金属糸が見えるようになった場合

• 浴室や戸外などの湿気の多い環境でランプを使用しないでください。内部の部品が短絡して事故が起きるおそれがあります。
• 本製品は屋内での使用にのみ適しており、屋外では使用しないでください。
• 製品を分解したり部品を取り外したりしないでください。事故が発生するおそれがあり、その場合は製品保証が受けられなくなります。

取付方法

1. ランプのクリップを [図A] のように伸ばします。
2. ランプをモニターベゼルの上に置きます [図⑧①]。クリップをモニターベゼルに密着させ、隙間がないように設置してください。

B 1 3 2 A 0.43cm ~ 6.5cm

・本製品はベゼル厚さが 0.43cm-6.5cm のモニターに適用されます。
・異なるタイプのモニターにランプを取り付ける方法については、以下の図をご参照ください：

ベゼル付きモニター 円形ベゼルのモニター 湾曲モニター

背面に膨らみのある モニター

Pure mechanical linkage diagram without any text, numbers, or symbols

Pure mechanical linkage diagram without any text, numbers, or symbols

1. USB-C 電源コードを AC 電源アダプターに接続し [図②]、AC 電源アダプターをコンセントに差し込みます [图③] 電源に接続するとランプが自動的に点灯します。

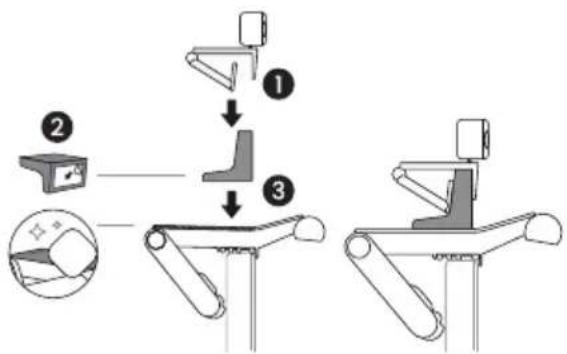

Web カメラアクセサリーの取り付け方法

1. Web カメラを Web カメラアクセサリーに置いてください。
2. Web カメラアクセサリーの底にある接着面のシートを取り外してください。
3. クリップの表面を清潔して、クリップの真ん中に Web カメラアクセサリーを貼り付けてください。

- Web カメラアクセサリーを取り外すには、上部を持ち、ライトの方向に引っ張ってください。

- 接着テープを交換するには、テープを取り外して、付属の接着テープを再度使用してください。

使用方法

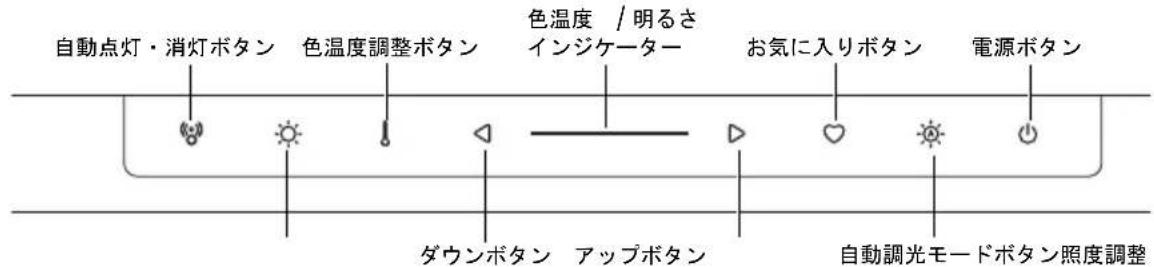

ランプヘッド上の操作方法

ランプヘッド上のタッチボタンを使用して、様々な操作を行うことができます。ボタンの名称と位置は下図をご参照ください。

自動点灯・消灯ボタン 色温度調整ボタン 色温度 / 明るさ インジケーター お気に入りボタン 電源ボタン ダウンボタン アップボタン 自動調光モードボタン照度調整

消灯状態で、環境の明るさが低い場合、睡眠を妨げないように、すべてのインジケーターがオフになります。

点灯 / 消灯と自動調光モード

電源ボタン()をタッチすると点灯します。再びタッチすると消灯します。

自動調光モードボタンをタッチすると、自動調光モードインジケーターが点灯します。自動調光モード時はライト本体にある照度センサーが周囲の明るさに応じて自動調光し、色温度を4000Kに設定します。

• 自動調光モードが正常に動作するように、ライト内部の光センサーを障害物で遮らないでください。
• 自動調光モードがオンになっている場合はライト本体にある照度センサーが周囲の明るさに応じて自動的に明るさを調整します。
• 自動調光モードの時に照度や色温度を手動で調整したり、ライトモードを切り替えたりすると、自動調光モードは解除され、インジケーターが消灯します。

光センサー

明るさと色温度の手動調整

1. ライトの電源が ON の時に照度調整ボタンをタッチすると、照度調整インジケーターが点灯します。
2. ボタンをタッチすると照度が下がり、▶ボタンをタッチすると上がります。明るさは 16 段階から選択できます。

• 供給電力が 5V / 1.5A までの場合、調整可能な照度は 14 段階となります。
  ・供給電力が 5V / 0.9A までの場合、調整可能な照度は 8 段階となります。
• 供給電力が 5V / 0.9A 未満の場合、ランプは正常に動作しないことがございます。付属の AC 電源アダプターを使用するまたは、5V / 2A を満たす電源に接続してください。

1. ライトの電源が ON の時に色温度調整ボタン! をタッチすると、色温度調整インジケーター! が点灯します。

2. ボタンをタッチして色温度を高くする、 ◀ ボタンをタッチして低くする。8つの色温度設定から選択することができます：6500K（寒色）、5700K（クールホワイト）、5000K、4500K（中間白色）、4000K、3500K（暖白色）、3000K、2700K（ソフトホワイト）。

突然電源が切れ再起動した場合、中断した時点の状態で再点灯されます。

• 電源が切れる前にランプが点灯していた場合、電源が回復すると自動的に点灯し、切れる前の明るさと色温度の設定で点灯します。
• 電源が切れる前にランプが消灯していた場合、電源が回復後も消灯したままになります。

自動点灯·消灯機能

50cm 60±10cm

自動点灯・消灯機能によりユーザーの着席を感知すると自動的にライトが点灯します（図参照）。

• 自動点灯・消灯機能をオンにするには、自動点灯・消灯ボタンをタッチしてください。オンになるとインジケータが点灯します。
• 自動点灯・消灯機能をオフにするには、自動点灯・消灯ボタンをもう一度タッチしてください。オフになるとインジケータが消灯します。

- 高さ 50 cm のモニターに ScreenBar Pro を設置する場合、超音波感知センサーは正面の前方の 60±10 cm 円錐形範囲内で動くものを感知します。

・自動点灯・消灯機能がオンの場合、5分以上センサーに反応がなければ、自動的に消灯します。

- 自動点灯・消灯機能がオンになっている状態で、手動でランプをオフにすると、機能は一時的に無効になり、インジケーターが約30秒間点滅します。インジケーターの点滅が止まると、機能が再開され、センサーが感知した場合はランプが点灯します。

- 自動点灯・消灯機能が正常に動作するよう、センサーを障害物で遮らないでください。

- 自動点灯・消灯機能が正常に動作するように、エリア内に物を置かないでください。

- 自動点灯・消灯機能は、動作追跡に基づいて動作します。ユーザーが画面の前で 5分以上固定の姿勢を保持すると、センサーが動きがないと検出し、結果的にライトが自動消灯する可能性があります。

- ScreenBar Pro は、超音波センサー技術を使用し、着席や離席を検 知して自動的にライトを点灯・消灯します。センサーは、高周波の音波を発信し、その反射信号をもとに対象物の距離や動きを判断します。ただし、周囲の環境によって検知精度が影響を受ける場合があります。例えば、エアコンの温度変化が距離の検知に影響を与えたり、加湿器の周波数振動がセンサーに干渉し、ライトが意図せず自動で点灯・消灯することがあります。

超音波感知センサー

お気に入りモード

お好みの照度と色温度に調整した後、お気に入りモードに設定することができます。

1. お好みの照度と色温度に調整してください。
   2.3 秒長くお気に入りボタン♡を押すと、照度インジケー

ター☀️、色温度インジケーター 🔍 自動調光モードインジケーター 🔍とお気に入りインジケーターが3回点滅します。点滅が終わると、お気に入りとして設定を記憶します。

1. お気に入りボタン♡をタッチすると記憶された設定を再現します。

故障・お手入れ

• まずライトを消灯し、USB Type-C ケーブルを外してください。水で薄めた中性洗剤に、柔らかい布を浸し、よく絞ってから汚れを拭き取ってください。アルコール、シンナー、ベンジン等の有機溶剤を含む物を使用しないでください。変色、変形の原因になります。
• ライト本体や部品に直接水をかけたり、水の中につけて洗うことは絶対におやめください。
• ライトが点灯しない場合、USB ケーブル、電源アダプター、USB Type-C ポートが正しく接続されていることを確認してください。
• それでも解決できないときは、お買い上げの販売店、または BenQ カスタマーサービスにお問い合わせください。

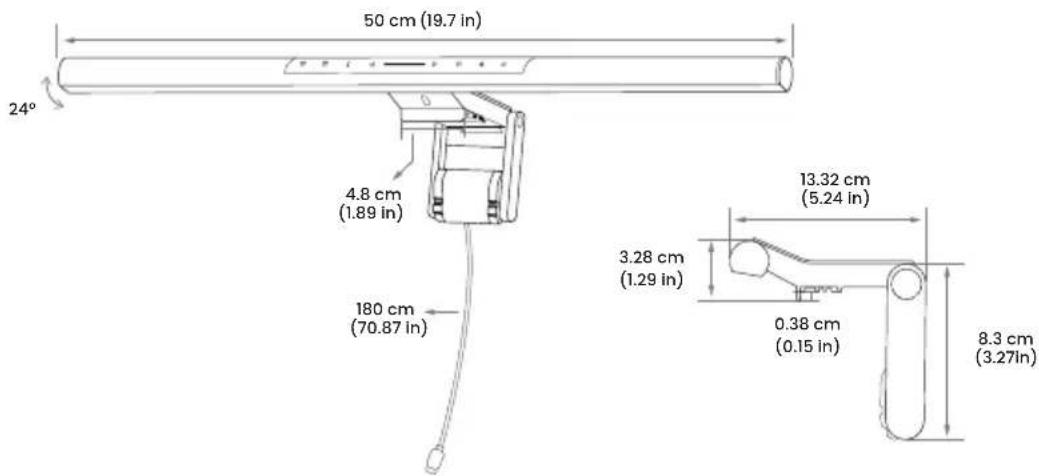

仕様

型番	CR21_C
DC 電源入力	5V/Max. 1.7A
最大電力消費	Max. 8.5W
外形寸法(幅 x 奥行 x 高さ)	50 x 13.5 x 9.2 cm
電源アダプターモデル番号	PS15J050K3000UC (US/JP)PS15K050K3000Z (EU/UK)

50 cm (19.7 in) 24° 4.8 cm (1.89 in) 180 cm (70.87 in) 3.28 cm (1.29 in) 13.32 cm (5.24 in) 0.38 cm (0.15 in) 8.3 cm (3.27in)

구성품

ヨーロッパ共同体における家庭からの電子および電気製品および電池の廃棄について。

本製品または梱包材料に記載されているこの記号は、これを家庭廃棄物として破棄することができないことを意味しています。電子または電気装置および電池の再利用規定に基づいて処理してください。本装置および電池の再利用についての詳しい情報は、お住まい地域の市役所、本製品を購入された店、または家庭廃棄物処理機関にお問い合わせください。素材の再利用は自然環境の保護に役立つと共に、人類の健康や環境を確実に保護する方法で再利用されます。

リサイクル情報：詳しくは、 https://www.beng.com/en-us/support/recycling/global-recycle.html をご覧ください。
