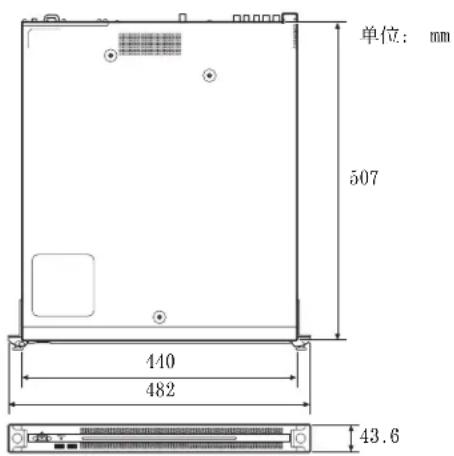

外形寸法 440 × 43.6 × 507 mm (幅／高さ／奥行き)

单位：mm 507 440 482 43.6

CPU

警告使用者： 此為甲類資訊技術設備，於居住環境中使用時，可能會造成射頻擾動，在此種情況下，使用者會被要求採取某些適當的對策。

Table des matières

Présentation.... 21

为了安全，请仔细阅读 PWS-100/110 操作指南 （随附）中提及的注意事项。

概述

本机是一款适用于 Internet 上的实时流媒体的系统。此系统接收从具有网络功能的摄像机发射的流媒体视频，然后输出用于实时流媒体的 SDI 信号。 本机包含两个部分：接收流媒体视频的 RX 应用程序，以及管理摄像机与本机之间的连接的 Connection Control Manager。Connection Control Manager 拥有可使用客户端 PC 上 Web 浏览器来显示的 Web GUI，可用于同时管理多个连接。

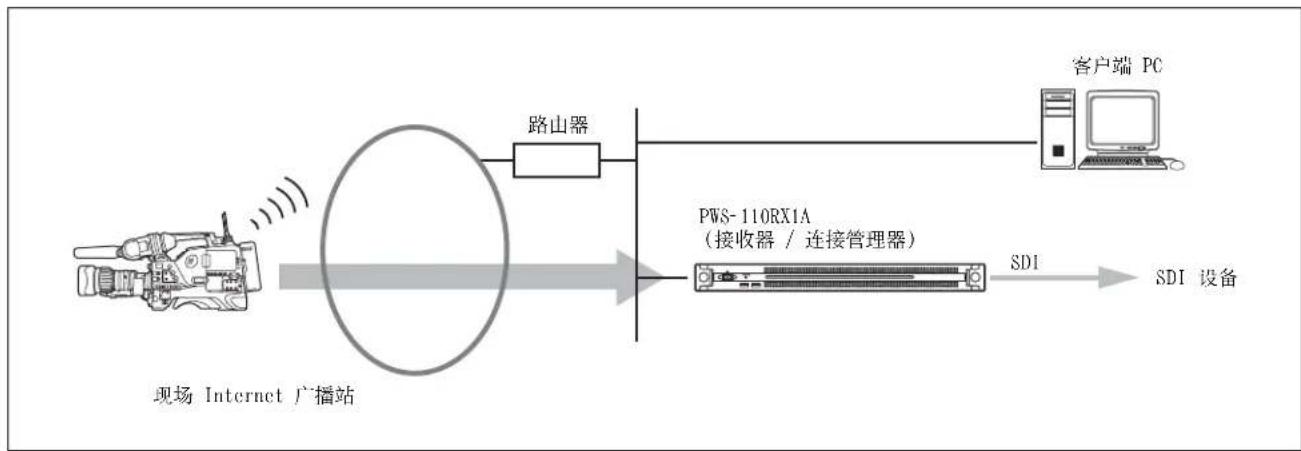

系统配置示例

本节以 PWS-110RX1A 为例介绍实时流媒体系统配置。以下示例显示了仅使用一个设备的小型系统。本机用作流媒体接收器和连接管理器。

额外的 PWS-110RX1A 单元充当流媒体接收器。

对于流媒体传输，需要一个连接到 CBK-WA100/101 无线适配器的摄像机或具有无线功能的摄像机。有关支持的摄像机的详细信息，请联系 Sony 销售代表或服务代表。

部件的名称和功能

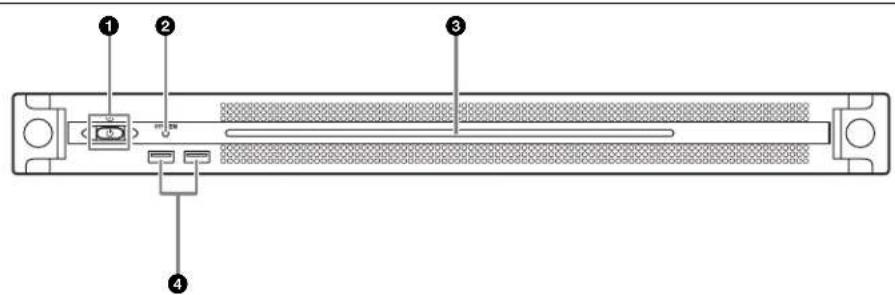

正面

在开机和关机（待机状态）之间切换。连接电源线后，本机将处于待机状态，此指示灯会亮起红色。在待机状态下按开机 / 待机键可启动本机，此指示灯会亮起绿色。长按开机 / 待机键两秒可将本机切换至待机状态，此时此指示灯将变为红色。要在将本机从开机状态切换至待机状态后重新开启本机，请在此指示灯为红色时长按开机 / 待机键三秒或更长时间。断开电源线后，此指示灯会熄灭。

② SYSTEM 指示灯

指示本机的状态。

亮起绿色：工作正常

闪烁绿色（每秒闪烁一次）：系统正在启动或正在转换为待机状态

闪烁橙色（每秒闪烁一次）：生成了警告。 快速闪烁红色（每秒闪烁四次）：发生了错误。

③前面板 LED

根据 Web GUI 的设置打开。使用 “维护” 屏幕上 [Settings] 页面中的 [001: LINE LED] 配置该 LED。

④USB 接口 （前面板）

连接到键盘和鼠标用于初始化本机。不支持本文档中未列出的 USB 设备。

注意

• 前面板上的两个 USB 端口都支持功率输出（900 mA）。
• 使用 SuperSpeed USB 电缆。

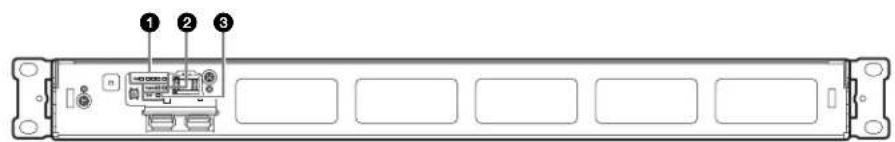

正面 （面板被移除）

当 SYSTEM 指示灯或 Web GUI 指示发生错误时，可移除前面板检查硬件组件的状态。

要移除前面板，请拧松左右两侧的螺丝，然后向朝向自己的一侧拉面板。

如果有任何风扇发生故障，相应的风扇指示灯会变为红色。

③TEMP 指示灯

如果检测到本机内部异常高温，此指示灯会变为红色。

②POWER 指示灯

如果任一 AC 电源装置发生故障，相应指示灯会变为红色。

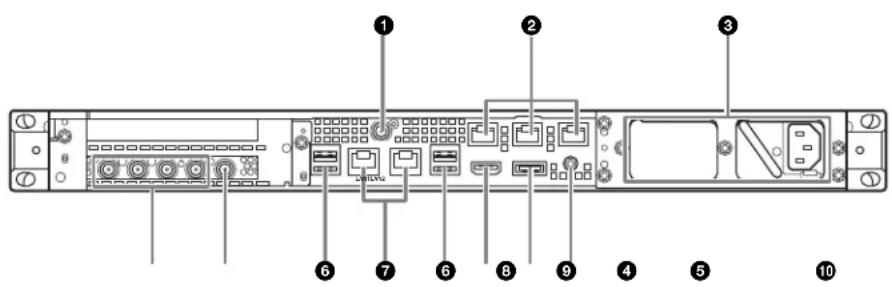

背面

②Remote 接口 (1/2、3/4、5)

本系统不使用。

③AC 电源装置

插入电源线并连接到电源插座。

出厂时只安装了一个 AC 电源装置。可安装第二个电源装置来提供冗余电源。在要求高可靠性的系统中使用时，冗余电源可让本机在发生电力故障时继续运行。

有关安装或更换电源装置的详细信息，请联系 Sony 销售代表或服务代表。

④SDI（1 到 4）接口

SDI1 到 SDI4 接口是从左到右进行编号。

输出 SDI 信号。

⑤REF IN 接口

输入同步参考信号。

⑥USB 接口 （后面板）

连接到键盘和鼠标。

不支持本文档中未列出的 USB 设备。

注意

- 在后面板上的四个 USB 接口中，只有右下方的端口支持功率输出（900 mA）。另外三个端口则不支持功率输出，应用于连接不需要从 USB 接口提供电源的 USB 设备。

- 使用 SuperSpeed USB 电缆。

⑦ LAN 接口

连接至 LAN 电缆。

⑧HDMI 端口

使用 HDMI 电缆连接至监视器。

使用符合以下标准的 HDMI 电缆。

- 高速 HDMI 电缆 （优质高速 HDMI 电缆）

⑨DisplayPort 端口

本系统未使用。

⑩接地端子

接地。

设置

初始设置

使用本机前，请在本机内配置 Windows 设置。以下描述将介绍 Windows 10 中的设置。

注意

要重启本设备，请先关闭设备，然后再次打开前面板上的开机/待机键，无需重启 Windows。

1 将键盘和鼠标连接至前面板上的 USB 接口，然后将监视器连接至后面板上的 HDMI 接口。
2 将开机 / 待机键设为 “开机” 位置。
3 出现 Windows 登录屏幕后，输入 “rx1” 作为用户名，输入 “rx1” 作为密码，然后登录。
4 出现密码设置屏幕后，配置新密码并登录。

本机为 Windows 配置的默认用户为 “rx1”。设置用户密码是为了提高安全性。

设置 Windows 界面语言

1 按住 Windows 键的同时按下 X 键，然后从所显示的菜单中选择 [Control Panel]。
2 选择 [Clock, Language, and Region] > [Language]。
3 选择 [Add language] 以添加语言。
4 选择要添加的语言，然后单击 [Add]。
5 选择要使用的语言并单击 [Move up]，直到所需的语言显示在顶部。
6 注销然后重新登录。

配置网络

1 将 LAN 电缆连接至本机后面板上的 LAN1 接口。需要配置用户环境的连接和网络设置。
2 在控制面板中，单击 [Network and Internet] 下的 [View network status and tasks]。
3 在 [Connections] 中单击通过 LAN 电缆连接的设备。

4 单击 [Properties] 按钮。
5 选择 [Internet Protocol Version 4 (TCP/IPv4)], 然后单击 [Properties] 按钮。
6 更改 IP 地址和其他设置。
7 单击 [Advanced] 按钮以配置 DNS 和其他设置。
8 完成后，单击 [OK] 按钮。

设置日期和时间

1 在 [Clock, Language, and Region] 控制面板中，选择 [Date and Time] 下的 [Set the time and date]。
2 单击 [Date and Time] 选项卡上的 [Change time zone]，然后选择时区。
3 单击 [Date and Time] 选项卡上的 [Change date and time], 然后设置日期和时间。
4 单击 [Internet Time] 选项卡上的 [Change settings] 按钮。
5 指定 NTP 服务器，然后单击 [Update Now] 按钮。
6 选中 [Synchronize with an Internet time server], 使用 NTP 服务器定期纠正时钟。

注销

完成后，从 Windows 注销。

1 单击 [Start]。
2 单击 Start 菜单顶部显示的帐户名称，然后单击 [Sign out]。

应用程序和摄像机设置

配置 Windows 后，使用下列步骤配置应用程序和摄像机设置。有关配置的详细信息，请参阅系统的帮助。

①Connection Control Manager 设置

从客户端 PC 显示 Connection Control Manager 管理屏幕，然后配置。

②RX 应用程序设置

启动 Initialization Tool 来配置 RX （接收器）应用程序。

③摄像机发射器设置

配置连接到摄像机的摄像机发射器或无线适配器。

有关配置的详细信息，请访问下列 URL 并参阅系统的帮助。

http://helpguide.sony.net/pro/rx/v1/zh-cn/index.html

库许可证

您可以在 Connection Control Manager 管理屏幕的 [Help] 中显示关于 PWS110RX1A 所用的各种类型的库的许可证信息。

维护 Web 应用程序操作

有关适用于系统管理员的维护Web应用程序操作的详细信息，请登录设备并双击桌面上的快捷方式图标，然后浏览操作手册。

使用注意事项

电源注意事项

如果本机在操作期间突然关闭，可能会发生数据丢失。为了保证数据的完整性，建议使用不间断电源(UPS)。

要断开电源线或关闭断路器，请务必先按下本机上的开机 / 待机键以停止本机，然后再操作。

寿命有限的部件

风扇和电池是需要定期更换的消耗性部件。如果在室温环境下操作，正常的更换周期约为 2 到 5 年。但是，这一更换周期仅代表一般原则，不表示这些部件的寿命保证可以达到预期寿命长度。关于部件更换的详细信息，请联系经销商。

网络注意事项

视操作环境而定，网络中未经授权的第三方可能可以访问系统。

为了安全，我们强烈建议您配置所有密码。

按照第64页中的步骤配置所有密码。

USB 设备注意事项

本机不支持 UASP （USB Attached SCSI Protocol）。

规格说明

一般规格

电源要求 100 V 至 240 V 交流 50/60 Hz

功耗 235 W

待机电源消耗 3 W 或更低

工作温度 5^ C 至 35^ C

存储温度 -20 ℃ 至 +60 ℃

工作湿度 20% 至 90% （相对湿度）

存储湿度 5% 至 80%

重量 9.8 kg

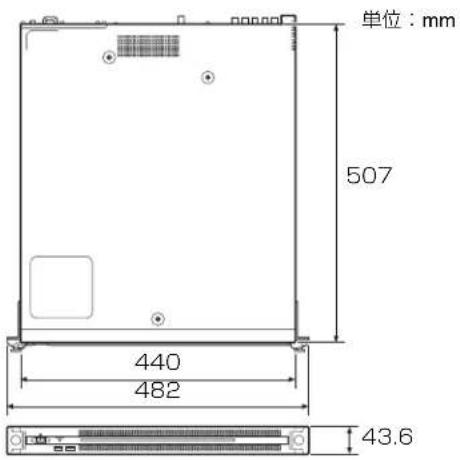

尺寸 440 × 43.6 × 507 mm (宽 / 高 / 深 )

单位：mm 507 440 482 43.6

CPU

处理器 Intel Core i7 6700TE (2.4 GHz)

内存 8 GB

So-DIMM (DDR4) (2)

驱动器 (M.2)

128 GB / 256 GB

扩展总线 PCIe Gen2 8Lane (30 W) (2)

输入 / 输出

LAN RJ-45 (2)

1000BASE-T、100BASE-TX

USB （前面板 / 后面板）

Super Speed USB (USB 3.0), A 型 (6 个，前面板 2 个，后面板 4 个)

正面：支持功率输出 （900 mA/ 端口）

背面：右下方端口支持功率输出（900 mA），其他端口则不支持

HDMI A 型 (1)

HDMI 版本 1.4a, 最大分辨率为 1920 × 1200 , 60 Hz

REF IN BNC (1)

兼容 SMPTE ST 318, HD 三电平同步 (0.6 Vp-p/75 Ω / 负同步) 或 SD 黑场 / 复合同步 (0.286 Vp-p/75 Ω / 负同步)

SDI 1 至 4 BNC (4)

HD: 兼容 SMPTE ST 292-1
SD: 兼容 SMPTE ST 259

随附配件

操作手册（本文档）（1）

操作指南 (1)

电源线 (1)

机架安装用螺钉 (4)

可选配件

PWSK-101 开关电源

设计与技术规格如有变更，恕不另行通知。

SONY 不对任何因传输设备安全措施操作不当、传输规格导致不可避免的数据泄露或任何种类的安全问题造成的损坏负责。

注意

• 在记录前，请始终进行记录测试，并确认记录是否成功。
  SONY 对任何损坏概不负责。由于本机故障或由记录介质、外部存储系统或者任何其他介质或储存系统记录的任何形式的记录内容的损害不作（包括但不限于）退货或赔偿。
• 在使用前请始终确认本机运行正常。
  无论保修期内外或基于任何理由，SONY 对任何损坏概不负责。由于本机故障造成的利润损失等，无论是在保修期以内或者以外，Sony 均不作任何赔偿。
• SONY对本产品用户或第三方的任何索赔概不负责。
• SONY 对内部存储系统、记录介质、外部存储系统或任何其他介质或存储系统上记录的任何数据的丢失、修复和还原概不负责。
• SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。

- Windows是Microsoft Corporation在美国和/或其他国家 / 地区的注册商标。

- HDMI、HDMI 高清晰度多媒体接口以及 HDMI 标志是 HDMI Licensing Administrator, Inc. 在美国和其他国家的商标或注册商标。

所有其他产品名称和商标名称均属其各自所有者的注册商标或商标。本文档中未使用®或TM符号来指示商标项。

本产品使用 TRON Forum（www.tron.org）授予的 T-License 2.1 的 T-Kernel 2.0 源代码。
