사용 설명서 PWS-110RX1A SONY

응용 프로그램 및 캠큼코더 설정 74

라이브러리 라이선스 74

Maintenance Web Application 작동 74

사용 주의 사항.... 75

사양 75

안전을 위해 PWS-100/110 사용 설명서 (기본 제공) 에 나와 있는 주의 사항을 읽어보시기 바랍니다.

개요

본 기기는 인터넷 라이브 스트리밍을 위한 시스템이

며,네트워크 기능이 있는 캠큼코더에서 전송된 스트리

밍 비디오를 수신하고 라이브 스트리밍을 위한 SDI 신호를 출력합니다.

본 기기는 스트리밍 비디오를 수신하는 RX 응용 프

로그램, 그리고 캠큐더와 본 기기 간의 연결을 관리

하는 Connection Control Manager 로 구성游玩

다.Connection Control Manager에는 클라이

언트 PC 에서 웹 브라우저를 사용하여 표시할 수 있

는 웹 GUI 가 있으며 이 관리자를 사용하여 여러 연결을 동시에 관리할 수 있습니다.

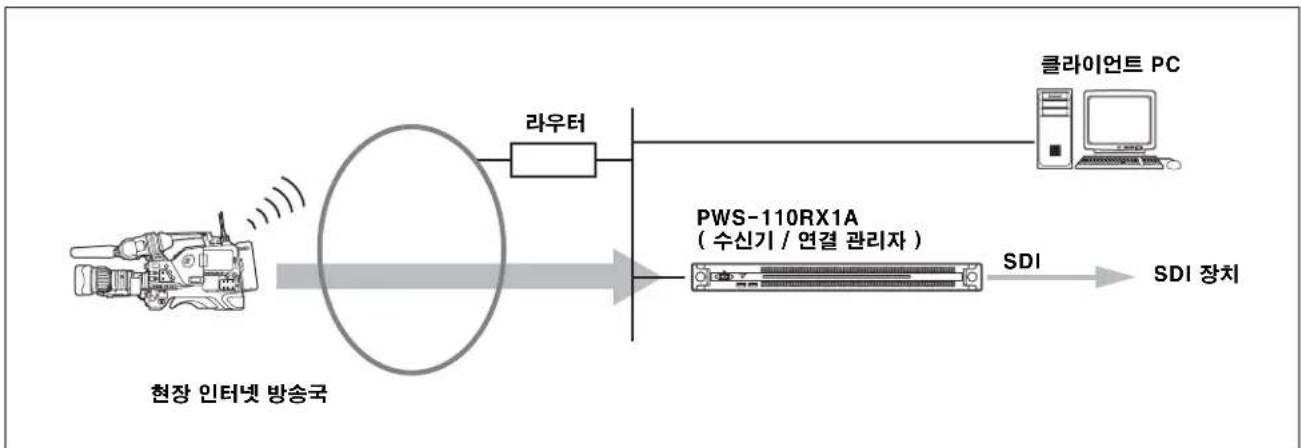

시스템 구성 예

이 절에서는 PWS-110RX1A 을 사용한 라이브 스트리밍 시스템의 구성 예를 보여 줍니다.

다음 예는 본 기기를 한 대만 사용한 소규모 시스템을 나타냅니다. 이 시스템에서 본 기기는 스트리밍 수신 기 역할과 연결 관리자 역할을 함께 수행합니다.

스트리밍 수신기 역할을 하는 PWS-110RX1A 기기를 추가로 사용할 수 있습니다.

스트리밍 송신을 위해서는 CBK-WA100/101 무선 어댑터에 연결된 캠큐코더 또는 무선 기능이 있는 캠큐더가 필요합니다. 지원되는 캠큐더에 관한 자세한 내용은 현지 Sony 영업 담당자나 서비스 담당자에게 문의하십시오.

부품의 명칭과 기능

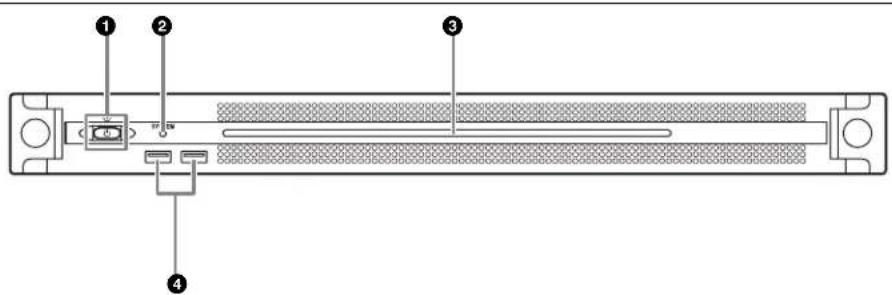

앞면

①On/Standby 버튼 및 표시등

장치를 켜고 끝니다 ( 대기 상태 ). 전원 코드를 연결하면 장치가 대기 상태가 되며 표시등이 빨간색으로 켜집니다 . 대기 상태에서 On/Standby 버튼을 누르면 장치가 켜지고 표시등이 녹색으로 켜집니다 . On/ Standby 버튼을 2 초 동안 누르고 있으면 장치가 대기 상태로 전환되고 표시등이 빨간색으로 켜집니다 . 장치가 켜진 상태에서 대기 상태로 전환되어 표시등이 빨간색으로 켜진 후 장치를 다시 켜려면 On/ Standby 버튼을 3 초 이상 누르고 있습니다 . 전원 코드가 분리되면 표시등은 꺼집니다 .

②SYSTEM 표시등

장치의 상태를 나타냅니다.

녹색으로 켜짐:정상 작동 중입니다.

녹색으로 깜박임 (1 초에 한 번 ): 시스템이 부팅 중이 거나 대기 상태로 전환 중입니다.

주황색으로 깜박임 (1 초에 한 번 ): 경고가 발생했습니다.

빠른 속도로 빨간색으로 깜박임 (1 초에 4 번) : 오류 가 발생했습니다.

③앞쪽 패널 LED

웹 GUI 의 설정에 따라 켜집니다. LED 는 Maintenance 화면의 [Settings] 페이지에서 [001: LINE LED] 를 통해 구성됩니다.

④USB 커넥터 ( 앞쪽 패널 )

키보드와 마우스에 연결하여 장치를 초기화합니다. 이 문서에 설명되지 않은 USB 장치는 지원되지 않습니다.

참고

- 앞쪽 패널의 양쪽 USB 포트는 모두 전원 공급(900 mA)을 지원합니다.

•SuperSpeed USB 케이블을 사용하십시오.

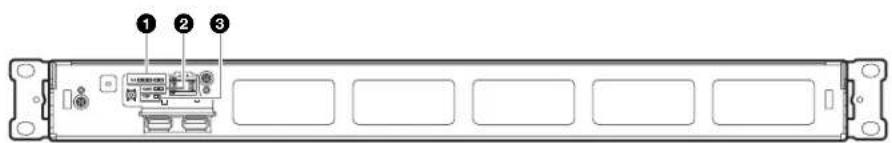

앞면(패널 제거됨)

SYSTEM 표시등 또는 웹 GUI 에서 오류가 표시되면 앞쪽 패널을 제거하여 하드웨어 구성요소의 상태를 확인할 수 있습니다.

앞쪽 패널을 제거하려면 왼쪽과 오른쪽에 있는 나사를 룰 다음 앞쪽으로 패널을 당기십시오.

팬에 문제가 발생하면 해당하는 팬 표시등이 빨간색으로 켜집니다.

②POWER 표시등

AC 전원 공급 장치에 문제가 발생하면 해당하는 표시등이 빨간색으로 켜집니다.

③TEMP 표시등

장치 내에 비정상적인 고온이 감지되면 표시등이 빨 간색으로 켜집니다.

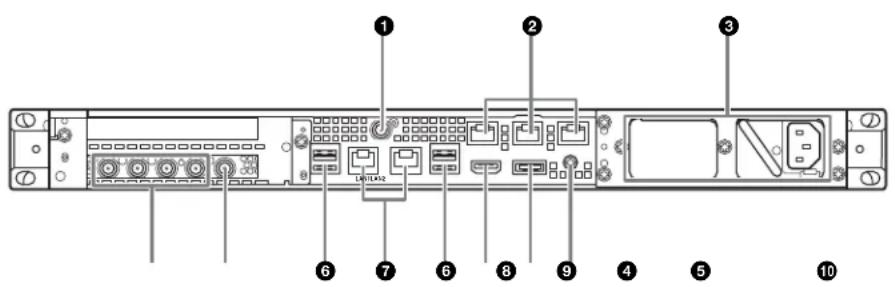

뒷면

②원격 커넥터 (1/2, 3/4, 5)

이 시스템에서는 사용되지 않습니다.

③AC 전원 공급 장치

전원 코드를 꽃고 전원 콘센트에 연결합니다. 출하 시에는 AC 전원 공급 장치만 설치되어 있습니다. 더 많은 전원 공급을 위해 두 번째 전원 공급 장치를 설치할 수 있습니다. 안정성이 요구되는 시스템에 사용될 경우 이러한 추가 전원 공급을 통해 전원 공급 장치에 문제가 발생했을 때에도 장치가 작동할 수 있습니다.

전원 공급 장치의 설치 또는 교체에 대한 자세한 내용은 Sony 영업 담당자나 서비스 담당자에게 문의하십시오.

④SDI(1 \~ 4) 커넥터

SDI1 \~ SDI4 커넥터는 왼쪽에서 오른쪽 방향으로 번호가 매겨집니다. SDI 신호를 출력합니다.

⑤REF IN 커넥터

동기화 기준 신호를 입력합니다.

⑥USB 커넥터 ( 뒤쪽 패널 )

키보드와 마우스에 연결합니다.

이 문서에 기술되지 않은 USB 장치는 지원되지 않습니다.

참고

• 뒤쪽 페널의 USB 커넥터 4 개 중에 오른쪽 아래 포트만 전원 공급 (900 mA) 을 지원합니다. 다른 3 개 포트는 전원 공급을 지원하지 않으며 USB 커넥터에서 전원 공급이 필요하지 않은 USB 장치를 연결하는 데 사용해야 합니다.
  •SuperSpeed USB 케이블을 사용하십시오.

⑦ LAN 커넥터

LAN 케이블에 연결하십시오.

⑧HDMI 커넥터

HDMI 케이블을 사용해 모니터에 연결합니다. 다음 표준을 준수하는 HDMI 케이블을 사용하십시오.

- High Speed HDMI 케이블 (Premium High Speed HDMI 케이블)

⑨DisplayPort 커넥터

이 시스템에서는 사용되지 않습니다.

⑩접지 단자

접지에 연결합니다.

설정

초기 설정

장치를 사용하기 전에, 장치 내 Windows 설정을 구성하십시오. 아래 내용은 Windows 10 의 표준 설정을 설명한 것입니다.

참고

장치를 제부팅하려면, 먼저 장치를 종료한 다음 Windows 를 제부팅할 필요 없이 앞쪽 패널에 있는 On/Standby 버튼을 다시 누르십시오.

1 키보드와 마우스를 앞쪽 패널에 있는 USB 커넥터에 연결하고, 모니터를 뒤쪽 패널에 있는 HDMI 커넥터에 연결합니다.
2 On/Standby 버튼을 On 위치로 설정합니다.
3 Windows 로그인 화면이 나타나면, 사용자 이름에 "rx1" 을 입력하고 암호에 "rx1" 을 입력하고 로그인합니다.
4 비밀번호 설정 화면이 나타나면 새 비밀번호를 구성하고 로그인합니다.

장치 내의 Windows 에는 기본 사용자 "rx1" 이 구성되어 있습니다. 사용자에 대한 암호를 설정하여 보안 조치를 취합니다.

Windows 인터페이스 언어 설정

1 Windows 키를 누른 상태로 X 키를 누른 다음, 표시되는 메뉴에서 [제어판] 을 선택합니다.
2 [시계, 언어 및 국가별 옵션] > [언어] 를 선택합니다.
3 언어를 추가하려면 [언어 추가] 를 선택합니다.
4 추가할 언어를 선택한 후 [추가] 를 클릭합니다.
5 사용할 언어를 선택하고 해당 언어가 맨 위에 표시될 때까지 [위로 이동] 을 클릭합니다.
6 로그아웃한 후 다시 로그인합니다.

네트워크 구성

1 LAN 케이블을 본 기기의 뒤쪽 패널에 있는 LAN1 커넥터에 연결합니다. 사용자 환경에 맞는 연결과 네트워크 설정이 필요합니다.

2 제어판의 [Network and Internet] 에서 [View network status and tasks] 를 클릭합니다.
3 [Connections] 에서 LAN 케이블로 연결된 장치를 클릭합니다.
4 [Properties] 버튼을 클릭합니다.
5 [Internet Protocol Version 4 (TCP/IPv4)] 를 선택한 다음 [Properties] 버튼을 클릭합니다.
6 IP 주소와 기타 설정을 변경합니다.
7 [Advanced] 버튼을 클릭하여 DNS 및 기타 설정을 구성합니다.
8 완료되면 [OK] 버튼을 클릭합니다.

날짜 및 시간 설정

1 [Clock, Language, and Region] 제어판의 [Date and Time] 에서 [Set the time and date] 을 선택합니다.
2 [Date and Time] 탱에서 [Change time zone] 을 클릭하여 시간대를 선택합니다.
3 [Date and Time] 탱에서 [Change date and time] 을 클릭하여 날짜와 시간을 설정합니다.
4 [Internet Time] 탱에서 [Change settings] 버튼을 클릭합니다.
5 NTP 서버를 지정한 다음 [Update Now] 버튼을 클릭합니다.
6 NTP 서버를 사용하여 시간을 정기적으로 수정 하려면 [Synchronize with an Internet time server] 에 확인 표시합니다.

로그아웃

완료되면 Windows 에서 로그아웃합니다.

1 [Start] 을 클릭합니다.
2 시작 메뉴의 상단에 표시되는 계정 이름을 클릭한 다음 [Sign out] 을 클릭합니다.

응용 프로그램 및 캠큼더 설정

Windows 를 구성한 후 다음 절차를 사용하여 응용 프로그램 및 캠큐더 설정을 구성합니다. 구성에 대한 자세한 내용은 시스템 도움말을 참조하십시오.

클라이언트 PC 에서 연결 제어 관리자 관리 화면을 표시하고 구성합니다.

②수신기 응용 프로그램 설정

RX(수신기) 응용 프로그램을 구성하려면 초기화 Initialization Tool 를 시작합니다.

③캠큐더 송신기 설정

캠크더 송신기 또는 캠크더에 연결된 무선 어댑터를 구성합니다.

구성에 대한 자세한 내용은 다음 URL 에 접속하여 시스템 도움말을 참조하십시오.

http://helpguide.sony.net/pro/rx/v1/ko/index.html

라이브러리 라이선스

연결 제어 관리자 관리 화면의 [Help] 를 통해 PWS-110RX1A 에서 사용되는 라이브러리의 각 유형에 대한 라이선스 정보를 표시할 수 있습니다.

Maintenance Web Application 작동

시스템 관리자용 Maintenance Web

Application 의 작동에 대한 자세한 내용은 장치에 로그인한 후 바탕 화면의 바로 가기를 더블 클릭하여 설명서를 참조하십시오.

사용 주의 사항

전원 공급 주의 사항

본 기기가 작동하는 도중에 갑자기 끄면 데이터 손실이 발생할 수 있습니다. 데이터 무결성을 유지하려면 무정전 전원 공급 장치 (UPS) 를 사용하는 것이 좋습니다.

언제나 전원 코드를 분리하거나 차단기를 끄기에 앞서 기기의 On/Standby 버튼을 눌러 기기를 멈추십시오.

사용 수명이 제한된 구성요소

펜과 베터리는 주기적 교체가 필요한 소모품입니다. 실내 온도에서 작동 시 일반적인 교체 주기는 약 2\~5 년입니다.

하지만 이 교체 주기는 일반적인 지침일 뿐이며 이러한 부품의 기대 수명을 보장한다는 것을 의미하지는 않습니다. 부품 교체에 대한 자세한 내용은 Sony 서비스 센터나 해당 대리점에 문의하십시오.

네트워크 관련 주의 사항

운영 환경에 따라 승인되지 않은 제 3 자가 네트워크를 통해 시스템에 엑세스할 수 있습니다.

보안을 확보하기 위해 모든 암호를 구성할 것을 적극 권합니다.

페이지 73의 절차에 따라 모든 암호를 구성하십시오.

USB 장치 주의 사항

본 기기는 UASP (USB 장치에 연결된 SCSI 프로 토콜) 을 지원하지 않습니다.

사양

일반

사용 전원 100 V \~ 240 V AC 50/60 Hz

소비 전력 235 W

대기 소비 전력

$$ 3 \mathrm{W} \text { 이 하 } $$

작동 온도 5°C \~ 35°C

보관 온도 -20^ +60^

작동 습도 20% \~ 90%(상대 습도)

보관 습도 5% \~ 80%

중량 9.8 kg

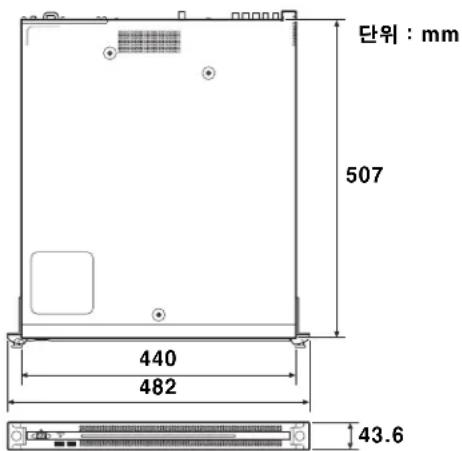

크기 440 × 43.6 × 507 mm ( 너비 / 높이 / 길이 )

단위 : mm 507 440 482 43.6

CPU

프로세서 Intel Core i7 6700TE(2.4 GHz)

메모리 8 GB

$$ \mathrm{SO-DIMM} (\mathrm{DDR4}) (2) $$

드라이브 (M.2)

$$ 1 2 8 \mathrm{GB} / 2 5 6 \mathrm{GB} $$

확장 버스 PCIe Gen2 8Lane(30 W)(2)

입력 / 출력

LAN RJ-45(2)

1000BASE-T, 100BASE-TX

USB(앞쪽 패널/뒤쪽 패널)

Super Speed USB (USB 3.0)

타입 A ( 앞쪽 6, 2, 뒤쪽 4)

앞쪽:전원 공급 지원

(900 mA/포트)

뒤쪽:오른쪽 아래 포트는 전원 공급

지원 (900 mA), 나머지 3 개 포트

는 지원 안 함

HDMI 타입 A(1)

HDMI 버전.1.4a,

1920 × 1200 최대 해상도,

60 Hz

REF IN BNC(1)

SMPTE ST 318 호환, HD 3 레벨

동기(0.6 Vp-p/75 Ω/네거티브

동기)또는 SD 블랙 버스트/합성

동기(0.286 Vp-p/75 Ω/네거티

브동기)

SDI 1 \~ 4 BNC(4)

HD: SMPTE ST 292-1 호환

SD: SMPTE ST 259 호환

기본 제공 액세서리

사용 설명서 (본 문서) (OPERATION

MANUAL) (1)

사용 설명서 (OPERATION GUIDE) (1)

렉 장착용 나사 (4)

옵션 액세서리

PWSK-101 옵션 전원 공급 장치

디자인과 사양은 사전 통지 없이 변경될 수 있습니다.

SONY는 전송 장치에 대한 적절한 안전 대책 구축 실패로 인해 발생하는 어떤 종류의 피해, 전송 사양에 따른 불가피한 데이터 누출 또는 어떠한 종류의 보안 문제에 대해서도 책임을 지지 않습니다.

주의

-사용 전에는 항상 테스트 기록을 실시하여 정상적으로 기록되는지 확인하십시오.

SONY는 본체, 기록 매체, 외부 기억장치 시스템, 어떤 형식의 내용을 기록하는 기타 매체 또는 기타 기억장치 시스템의 오류로 인한 손해에 대해서 배상이나 변상에 대한 일체의 책임을 지지 않습니다.

-사용 전에는 항상 정상적으로 작동하는지 확인하십시오.

SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 배상또는 변상하지 않습니다.

-SONY는 이 장치에 의해 발생했거나 제 3 자가 제 기한 어떠한 종류의 보상 청구에 대해서도 책임을 지지 않습니다.

- SONY는 내부 기억장치 시스템, 기록 매체, 외부 기억장치 시스템 또는 기타 매체나 기억장치 시스템에 기록된 데이터의 손실, 복원 또는 복제에 대해 책임을 지지 않습니다.

-SONY는 어떤 상황이든 상관 없이 이 장치와 관련하여 발생할 수 있는 서비스의 해지 또는 중단에 대해 책임을 지지 않습니다.

- Windows 는 미국 및 / 또는 다른 국가에서 Microsoft Corporation 의 등록 상표입니다.

•용어 HDMI 및 HDMI High-Definition Multimedia Interface 그리고 HDMI 로고는 미국 및 기타 국가에서 사용되는 HDMI Licensing Administrator, Inc. 의 상표 또는 등록상표입니다.

기타 모든 제품 이름 및 브랜드 이름은 각 소유자의 등록 상표 또는 상표입니다. 이 문서의 상표 항목에는 ® 또는 ™ 기호를 표시하지 않았습니다.

본 제품은 TRON 포럼 (www.tron.org) 에서 부여한 T-License 2.1 에 따라 T-Kernel 2.0 의 소스 코드를 사용합니다.

이 설명서에 포함된 자료는 Sony Corporation 의 재산인 정보로 구성되어 있으며, 이 설명서에 설명된 장비의 구입자만 사용하도록 되어 있습니다.

Sony Corporation 은 Sony Corporation 의 명시적인 서면 승인 없이 본 설명서 부분의 복제 또는 본 설명서에 설명된 장비의 작동이나 유지보수 이외의 목적을 위한 사용을 금지합니다.
