사용 설명서 NXL-IP4F SONY

본 기기를 작동하기 전에 반드시 본 설명서를 숙지하고, 설명서는 나중을 위해 잘 보관하십시오.

경고

화재나 감전 위험을 방지하려면 장치가 물기나 습기에 노출되지 않도록 하십시오.

감전 위험이 있으므로 본체를 열지 마십시오. 자격 있는 전문 정비 요원만 서비스를 실시해야 합니다.

이 기기에는 전원 스위치가 없습니다. 기기를 설치할 때 접근이 용이한 스위치 를 고정된 배선에 만들어 사용하거나 벽 면 콘센트에 전원 플러그를 연결합니다. 이때 콘센트가 기기 근처에 있어야 하고 전원 코드의 접근이 용이해야 합니다. 기기를 조작하는 동안 오류가 발생하면 스위치를 OFF 하거나 전원 플러그를 뽑 으십시오.

1. 해당되는 각 국가의 안전 규정을 준 수하는 승인된 전원 코드 (2 코어 메인리드) / 어플라이언스 커넥터 / 플러그를 사용하십시오.
2. 정격 등급 (전압 및 암폐어) 을 준수 하는 전원 코드 (2 코어 메인 리드) / 어 플라이언스 커넥터 / 플러그를 사용하십시오.

위의 전원 코드 / 어플라이언스 커넥터 / 풀러그 사용에 관한 질문은 자격 있는 전문 정비 요원에게 문의하십시오.

중요

명판은 바닥에 있습니다.

A 급 기기(업무용 방송통신기자재)

이 기기는 업무용 (A 급) 전자파적합기 기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며, 가정외의 지역에 서 사용하는 것을 목적으로 합니다.

사용 전 주의사항

요약

이 장치를 추운 곳에서 따뜻한 곳으로 갑자기 가져오거나 주변 온도가 갑자기 높아진 경우에는 물방울이 장치의 외부 표면 및 / 또는 내부에 생길 수 있습니다. 이 현상을 응결이라고 합니다. 응결이 발생하면 장치를 끄고 응결이 제거될 때까지 기다린 후 장치를 작동시키십시오. 응결이 있는 상태에서 장치를 작동시키면 장치가 손상될 수 있습니다.

소모품

팬은 주기적인 교체가 필요한 소모품입니다. 팬을 실온에서 작동할 때, 일반적인 교체 주기는 약 5 년입니다. 하지만 이 교체 주기는 가이드라인일 뿐이며, 이 기간 동안 해당 부품의 수명이 보장된다는 것을 의미하지는 않습니다. 부품 교체에 대한 자세한 내용을 알고 싶다면, 판매자에게 연락하십시오.

정상 작동 온도에서 정상적으로 사용 ( 하루 8 시간 , 1 개월에 25 일 사용 ) 하는 경우 AC 어댑터와 전해 콘덴서의 기대 수명은 5 년 정도입니다 . 정상 사용 빈도를 초과하여 사용하면 기대 수명이 단축될 수 있습니다 .

이 장치의 배터리 단자 (배터리 팩 및 AC 어댑터의 커넥터) 는 소모품입니다.

배터리 단자의 핀이 충격 또는 진동에 의해 구부러지거나 변형되거나 장기간 실외 사용으로 인해 부식된 경우 장치의 전원에 제대로 공급되지 않을 수 있습니다.

장치가 제대로 작동되도록 유지하고 장치의 사용 가능한 수명을 연장하기 위해 정기점검을 실시하는 것이 좋습니다.

점검에 대한 자세한 내용은 Sony 서비스 또는 판매 담당자에게 문의하십시오.

네트워크 지원 장치에 관한 주의 사항

SONY 는 전송 장치에 대한 적절한 안전 대책 구축 실패로 인해 발생하는 어떤 종류의 피해, 전송 사양에 따른 불가 피한 데이터 누출 또는 어떠한 종류의 보안 문제에 대해서도 책임을 지지 않습니다.

안전을 위해, 네트워크 연결 장치를 사용할 때는 웹 브라우저를 통해 Control 창에 액세스하고 출하 시 사전 설정된 액세스 제한 설정 값을 변경하시기 바랍니다 (설치 설명서 참조).

또 암호는 주기적으로 변경하는 것이 좋습니다.

설정 중에나 후에 해당 웹 브라우저에서 다른 웹 사이트를 탐색하지 마십시오. 웹 브라우저에서 로그인 상태가 유지되므로, 제 3 자의 장치 무단 사용이나 유해 프로그램 실행을 방지할 수 있게 설정을 완료하면 웹 브라우저를 닫으십시오.

운영 환경에 따라 승인되지 않은 제 3 자가 네트워크를 통해 제품에 액세스할 수 있습니다. 제품을 네트워크에 연결 할 때 네트워크가 안전하게 보호되고 있는지 확인하십시오.

비디오 출력에 대한 참고 사항

본 제품을 컨 후 이미지 및 오디오가 약 90 초간 왜곡될 수 있습니다.

주요특징

NXL-IP4F SDI-IP Converter Unit 은 기존의 SDI 호환 방송 모니터 에서 IP 비디오 스트림을 출력하고 표 시할 수 있는 모니터 어댑터입니다.

지원되는 형식

3840x2160 Level-A 2SI 59.94p/50p LLVC 압축 3G Quad Link 1980x1080 59.94i/50i 비압축 1.5G

각 부분의 명칭

앞면

제품의 상태를 나타냅니다. 자세한 내용은 “SYSTEM 표시등” (6 페이지)을 참조하십시오.

경고

SYSTEM 표시등이 빠르게 주황색으로 깜빡일 경우 제품을 만지지 마십시오. 팬 오류 또는 통기구 막힘으로 인한 냉각 기능 오작동 때문에 제품이 뜨거워질 수 있으며 커넥터를 만지면 화상을 입을 수 있습니다. DC 커넥터를 분리하고 제품이 충분히 냉각될 때까지 기다린 후 접촉 하십시오.

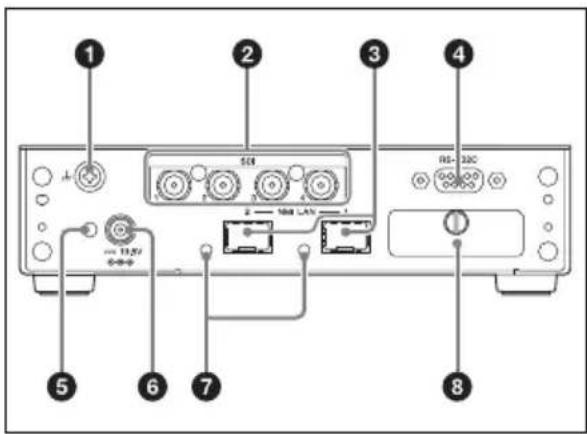

뒷면

1 2 3 4 5 6 7 8 50H 32C 120V 120V 120V 120V 120V 120V 120V 120V 120V 120V 120V 120V 120V 120V 120V 120V 120V 120V 120V 120V 120A 120A 120A 120A 120A 120A 120A 120A 120A 120A

① 등전위 접지 단자

②SDI 비디오(출력)커넥터 1\~4

③NMI LAN 커넥터 1 및 2 *

*제품의 뒷면을 마주보고 있는 상태에서 오른쪽에 있는 커넥터는 NMI LAN 커넥터 1 입니다.

④RS-232C 커넥터(사용할 수 없음)

⑤DC 플러그 클램프 부착 지점

⑥DC IN 커넥터

⑦LINK 표시등 1 및 2

자세한 내용은 “LINK 표시드” (6페이지)을 참조하십시오.

⑧DIP 스위치 1\~3(사용할 수 없음)

표시등

“연결 대기 중” 상태가 계속되면 네트워크 연결을 확인하십시오.

SYSTEM 표시등

제품의 상태를 나타냅니다.

시스템 상태 표시등
DC 전원 공급 장치 없음	꺼짐
시동 진행 중 ( 비디오 및 네트워크 동기화 시간 포함 )	감빠임 ( 녹색 )
시동 완료 ( 비디오 전송 없음 )	느리게 감빠임 ( 녹색 , 2 초 간격 )
비디오 전송 진행 중	점등 ( 녹색 )
팬 오류 빠르게 감빠임 ( 주황색 , 0.5 초 간격 )
내부 온도 오류 감빠임 ( 주황색 , 1 초 간격 )
광학 모듈 전원 공급 부족	2 회 감빠임 ( 주황색 )
네트워크 오류 3 회	감빠임 ( 주황색 )
기타 오류 4 회 감빠임 ( 주황색 )

전원을 컨 후에도 표시등이 점등(녹색)

되지 않을 경우 기술자 또는 가까운

Sony 담당자에게 문의하십시오.

LINK 표시등

네트워크 연결 상태를 나타냅니다.

네트워크 상태 표시등
정상 상태 점등(녹색)
연결 대기 중 감박임	(녹색)
연결 불필요 꺼짐

설치

본 제품을 사용하려면 설치 설명서에 따라 설정을 구성해야 합니다.설치 설명서를 구하는 방법에 대한 자세한 내용은 가까운 Sony 서비스 담당자에게 문의 하십시오.

제품을 구성하려면 DHCP 서버가 필요합니다.

오류

SYSTEM 표시등은 제품에서 일어날 수 있는 다양한 오류를 알려줍니다. 오류를 해결하려면 다음 색션을 참조하십시오. IP Live System Manager 에도 오류 알림이 나타나는지 항상 확인하십시오.

SYSTEM 표시등 설명 해결 방법
빠르게 깜빡임 (주황색, 0.5 초 간격)	팬 오류 팬 오류가 발생했습니다 .
3 회 깜빡임 (주황색)	네트워크 오류	네트워크 오류가 발생했습니다 . 네트워크 연결을 확인하십시오 .
감빡임 (녹색)	네트워크 동기화 진행 중	네트워크 동기화가 진행 중입니다 . 잠시 후에도 문제가 저절로 해결되지 않으면 가까운 Sony 담당자에게 문의하십시오 .
4 회 깜빡임 (주황색)	기타 오류	시스템 오류가 발생했습니다 . 가까운 Sony 담당자에게 문의하십시오 .
감빡임 (주황색, 1 초 간격)	내부 온도 오류	내부 온도 오류가 발생했습니다 . 작동 환경을 확인하십시오 .
2 회 깜빡임 (주황색)	광학 모듈 전원 공급 부족	NMI LAN 커넥터 1 및 2에 설치된 광학 모듈에 공급되는 전원이 부족합니다 .광 커넥터 및 광섬유 케이블의 접촉부를 청소하거나 광학 모듈을 교체하십시오 .광학 모듈 청소 또는 교체에 대한 자세한 내용은 가까운 Sony 담당자에게 문의하십시오 .

사양

일반

전원 공급

19.5V DC

소비 전류

1.2A

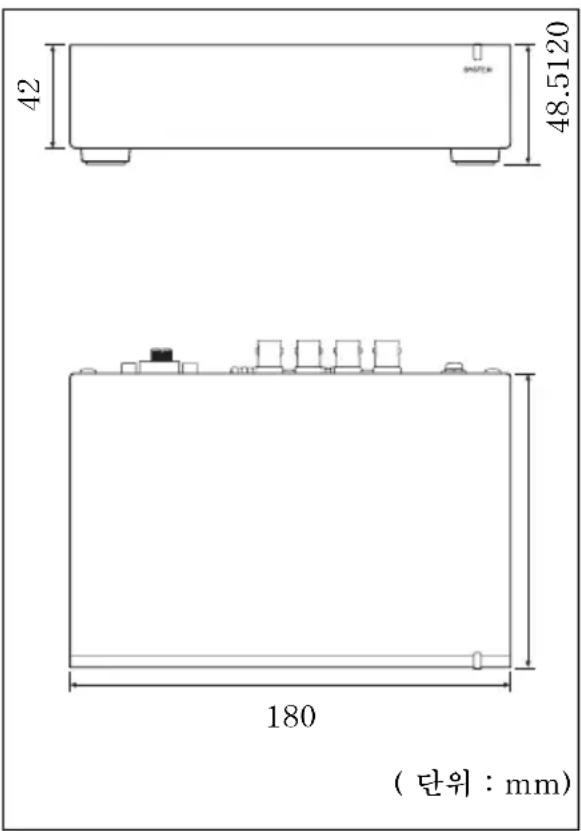

크기

$$ 1 8 0 \times 4 2 \times 1 2 0 \mathrm{mm} $$

(W × H × D, 커넥터 및 받 침대 제외)

(단위: mm)

중량 근사치 650g

온도 범위

작동 보장

$$ 5 ^ {\circ} \mathrm{C} \sim 4 0 ^ {\circ} \mathrm{C} $$

성능 보장

$$ 1 0 ^ {\circ} \mathrm{C} \sim 3 5 ^ {\circ} \mathrm{C} $$

보관

$$ - 2 0 ^ {\circ} \mathrm{C} \sim + 6 0 ^ {\circ} \mathrm{C} $$

I/O 인터페이스

SDI 커넥터

75 Ω BNC 유형

라인

4

신호 형식

SMPTE ST 424, SMPTE

ST 292-1

2채널(48kHz 24비트)

내장 오디오만 지원

NMI LAN

커넥터

SFP+

라인

2

신호 형식

10GBASE-**(SFP+트렌

시버 모듈에 따라 다름)

지원되는 SFP+ 트랜시버

모듈에 대한 자세한 내용은

가까운 Sony 담당자에게 문

의하십시오.

DC IN

19.5V

RS-232C(사용할 수 없음)

커넥터

9 핀 D-Sub

라인

1

제공 액세서리

사용 설명서 (1)

AC 어댑터 (1)

클램프 (1)

옵션 액세서리

전원 코드

서비스 부서 번호는 다음과 같습니다.

일본:1-846-423-6x

북미:1-846-425-5x

유럽:1-846-428-7x

중국:1-846-433-7x

디자인 및 사양은 고지 없이 변경될 수 있습니다.

본 제품은 GPL 을 사용합니다. 라이선스 및 라이선스 조회 방법에 대한 자세한 내용은 설치 설명서를 참조하십시오.

주의

-사용 전에는 항상 정상적으로 작동하는지 확인하십시오.

SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해 에 대해서 보증기간 증이거나 보증기 간 경과 후 또는 어떠한 이유에도 배 상 또는 변상하지 않습니다.

-SONY 는 이 장치에 의해 발생했거나 제 3 자가 제기한 어떠한 종류의 보상 청구에 대해서도 책임을 지지 않습니다.

-SONY 는 어떤 상황이든 상관 없이 이 장치와 관련하여 발생할 수 있는 서비스의 해지 또는 중단에 대해 책임을 지지 않습니다.
