用户手册 NXL-IP4F SONY

为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。

为防止触电严禁拆开机壳，维修请咨询具备资格人士。

此设备无电源开关。

在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。

1. 请使用经过认可的电源线（2 芯电源线）/ 设备接口 / 插头，并且都要符合所在国家的安全法规。
2. 请使用符合特定额定值（电压、电流）的电源线（2 芯电源线）/ 设备接口 / 插头。

如果在使用上述电源线 / 设备接口 / 插头时有任何疑问，请咨询合格的维修人员。

重要

设备铭牌位于底部。

警告

此为 A 级产品。在生活环境中，该产品可能会造成无线电干扰。

在这种情况下，可能需要用户对干扰采取切实可行的措施。

关于废弃产品的处理

请不要将废弃的产品与一般生活垃圾一同弃置。

正确处置废弃的产品有助于避免对环境和人类健康造成潜在的负面影响。

具体的处理方法请遵循当地的规章制度。

使用注意事项

结露

如果将设备突然从寒冷的地方带到温暖的场所，或者室温突然升高，设备的外表面和内部可能会形成水汽。这称为冷凝。如果发生冷凝，请关闭设备电源，待到冷凝消失后才能操作设备。冷凝仍然存在时使用设备可能会导致设备损坏。

易损件

风扇是一种需定期更换的耗材。

如果在室温环境下操作，正常的更换周期约为 5 年。但是，这一更换周期仅代表一般原则，不表示此部件的寿命保证可以达到预期寿命长度。关于部件更换的详细信息，请联系经销商。

正常操作温度和使用条件下（每天 8 小时；每月 25 天），交流适配器和电解质电容器的预计使用寿命约为 5 年。如果超过上述正常使用频率，则预计使用寿命可能会相应减少。

本机的电池端子（电池组和交流适配器的接头）是一个可消耗部件。

如果电池端子的引脚因震动或晃动而弯曲或变形，或者由于长时间在户外使用而腐蚀，则可能无法向本机正常供电。

建议您进行定期检查以使本机正常运行并延长其使用寿命。

有关检查的详细信息，请联系 Sony 服务或销售代理商。

启用网络的设备的注意事项

SONY 不对任何因传输设备安全措施操作不当、传输规格导致不可避免的数据泄露或任何种类的安全问题造成的损坏负责。

出于安全性考虑，使用本装置连接到网络时，强烈建议通过网络浏览器来访问控制窗口并更改访问限制设定的出厂默认值（请参阅安装手册）。同时建议定期更改密码。

进行设定时或完成设定后，请勿在网络浏览器中浏览任何其他网站。由于登录状态保留在网络浏览器中，完成设定时请关闭网络浏览器，以防未经授权的第三方使用本装置或运行恶意程序。

视操作环境而定，网络上未经授权的第三方可能可以访问本装置。将本装置连接至网络时，必须确认网络有安全保护。

视频输出注意事项

设备开启后，图像和音频可能会大约失真 90 秒。

特点

NXL-IP4F SDI-IP 转换单元是一款监视器适配器，可用于在常规 SDI 兼容广播监视器上输出和显示 IP 视频流。

支持的格式

3840x2160 Level-A 2SI 59.94p/50p LLVC 压缩 3G Quad Link 1980x1080 59.94i/50i 未压缩 1.5G

部件名称

正面

有关详细信息，请参见 “SYSTEM 指示灯”（第 6 页）

警告

SYSTEM 指示灯快速闪烁橙色光时，请勿触摸设备。如果因风扇故障或通风孔堵塞造成冷却系统失效，设备会发热，此时触摸设备会导致烫伤。如果发生这种情况，请断开 DC 接口，待设备充分冷却后再触摸。

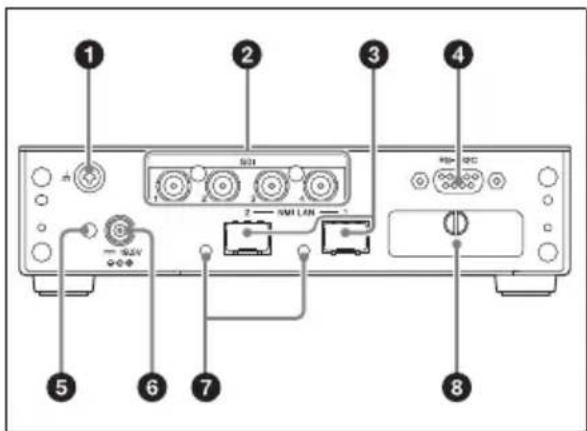

背面

1 2 3 4 SNN 2 — SNN LAN SNN SNN LAN SNN SNN LAN 5 6 7 8

①等电位接地端
②SDI 视频 （输出）接口 1 至 4
③NMI LAN 接口 1 和 2

*右面的接口 （面对设备背面时）是 NMI LAN 接口 1。

④RS-232C 接口 （无法使用）
⑤DC 插头夹连接点
⑥DC IN 接口
⑦LINK 指示灯 1 和 2

有关详细信息，请参见 “LINK 指示灯”（第 6 页）

⑧DIP 开关 1 至 3 （无法使用）

指示灯

如果持续保持 “等待连接” 状态，请检查网络连接。

SYSTEM 指示灯

指示设备状态。

系统状态 指示灯
未连接 DC 电源	熄灭
启动期间 (包括视频和网络同步期间)	闪烁 (绿光)
启动完成 (未传输视频)	缓慢闪烁 (绿光,2秒间隔)
传输视频期间 亮起 (绿色)
风扇故障 快速闪烁 (绿光,0.5秒间隔)
内部温度有问题 闪烁 (橙色光,1秒间隔)
光学模块电源供应不足	闪烁 2次 (橙色光)
网络故障 闪烁 3次 (橙色光)
其他故障 闪烁 4次 (橙色光)

如果通电后此指示灯未亮 （绿光），请联系技术人员或当地 Sony 代表。

LINK 指示灯

指示网络连接状态。

网络状态 指示灯
正常状态 亮起	(绿光)
等待状态 闪烁	(绿光)
不需要连接 熄灭

安装

要使用本设备，必须根据安装手册配置设置。有关获取安装手册的详细信息，请联系当地的 Sony 服务代表。配置本机需要使用 DHCP 服务器。

故障

设备出现故障时，SYSTEM 指示灯会做出指示。请参阅下一节来排除故障。请务必检查 IP Live System Manager 上是否也显示了错误通知。

SYSTEM 指示灯 说明 解决方案
快速闪烁(绿光,0.5秒间隔)	风扇故障 风扇出现故障。
闪烁3次(橙色光)	网络故障 网络出现故障。请检查网络连接。
闪烁(绿光)正在	同步网络 正在同步网络。若片刻后故障仍然存在,请联系当地 Sony 代表。
闪烁4次(橙色光)	其他故障 系统出现故障。请联系当地 Sony 代表。
闪烁(橙色光,1秒间隔)	内部温度有问题 内部温度有问题。请检查运行环境。
闪烁2次(橙色光)	光学模块电源供应不足 光学模块电源供应不足 NMI LAN 接口1和2处安装的光学模块的供给电力较低。请清理光学接口和光纤电缆的触点,或更换光学模块。有关清理或更换光学模块的详细信息,请联系当地 Sony 代表。

规格

一般规格

电源 19.5 V 直流

电流消耗

1.2 A

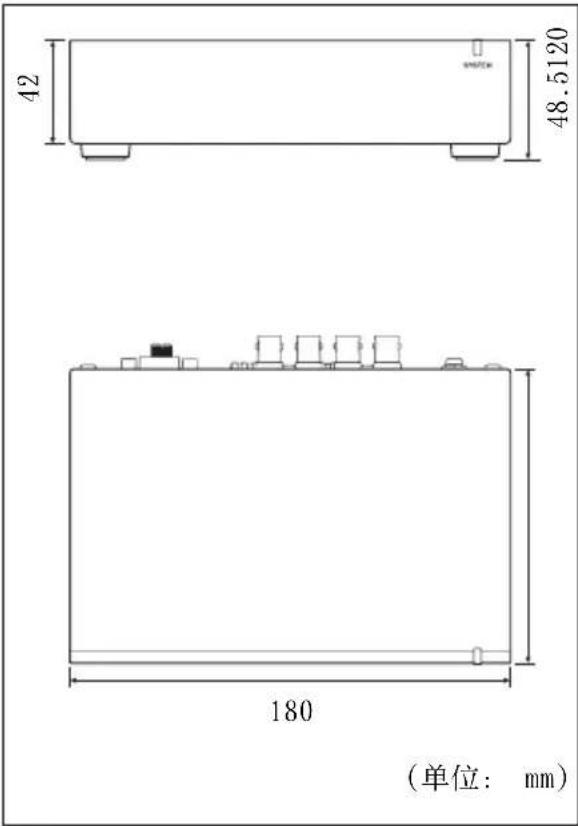

尺寸 180 × 42 × 120 mm

(W × H × D ; 不含接口

和支脚）

42 48.5120 180 (单位: mm)

重量约650g

温度范围

正常工作范围

5^ C 至 40^ C

高效工作范围

10 ℃ 至 35 ℃

存储温度范围

-20 ℃ 至 +60 ℃

1/0 接口

SDI 接口

75 Ω BNC 型

线路

4

信号格式

SMPTE ST 424、SMPTE ST

292-1

仅支持 2 声道 (48 kHz,

24 位）嵌入式音频

NMI LAN

接口

SFP+

线路

2

信号格式

10GBASE- ^** （取决于 SFP+

收发器模块)

有关支持的 SFP+ 收发器模

块的详细信息，请联系当

地 Sony 代表。

DC IN 19.5 V

RS-232C (无法使用)

接口

9 针 D-sub

线路

1

随附附件

操作手册 (1)

交流适配器 (1)

夹子 (1)

选配附件

电源线

维修零件号如下。

日本：1-846-423-6x

北美：1-846-425-5x

欧洲：1-846-428-7x

中国：1-846-433-7x

设计和规格如有更改，恕不另行通知。

本产品使用 GPL。有关许可证及其参考方式的详情，请参阅安装手册。

注意

- 在使用前请始终确认本机运行正常。 无论保修期内外或基于任何理由，SONY 对任何损坏概不负责。由于本机故障造成的利润损失等，无论是在保修期以内或者以外，SONY 均不作任何赔偿。

- SONY 对本产品用户或第三方的任何索赔概不负责。

- SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。

产品中有害物质的名称及含量

使用环境条件：

参考使用说明书中的操作条件

本表格依据 SJ/T 11364 的规定编制。

○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。
