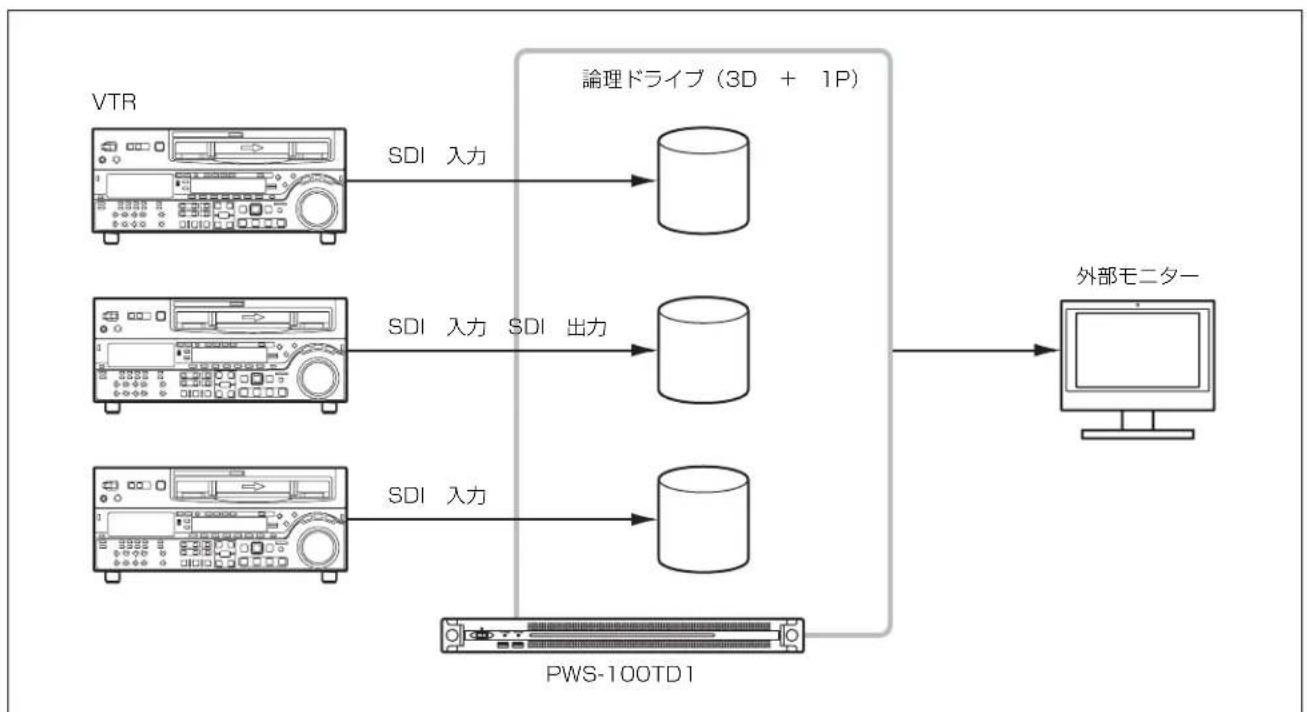

3 入力 /1 出力の場合


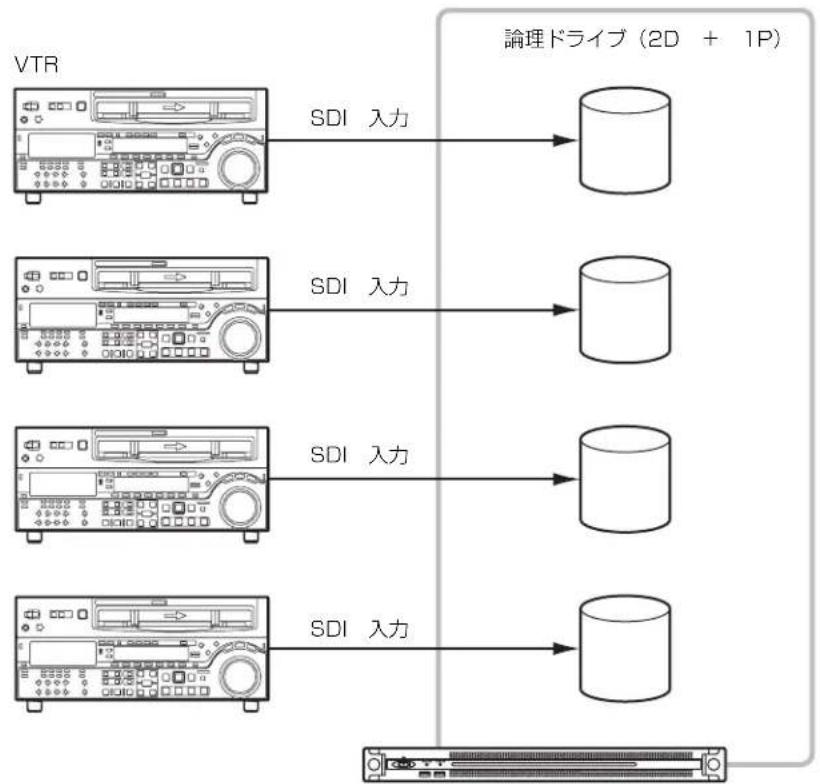

4 入力の場合
PWS-100TD1
対応機器
使用湿度 20% \~ 90% (相对湿度)
保存湿度 5% \~ 80%
質量 14 kg

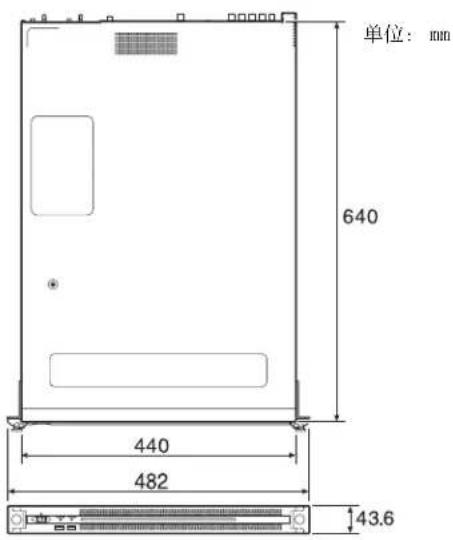

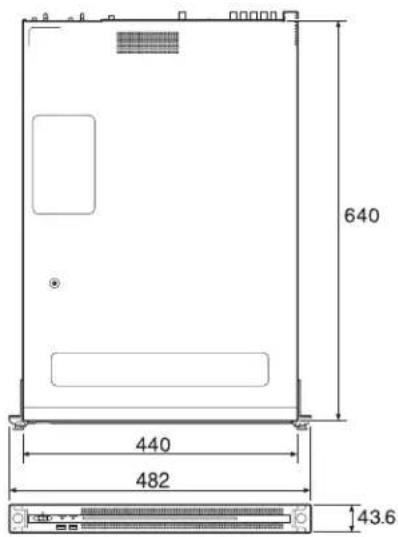

外形寸法 440 × 43.6 × 640 mm（幅／高さ／奥行き）
此為甲類資訊技術設備，於居住環境中使用時，可能會造成射頻擾動，在此種情況下，使用者會被要求採取某些適當的對策。
使用产品前请仔细阅读本书，并请妥善保管。
目录
概述 112
系统配置示例 113
支持的设备 118
支持的 VTR 118
支持的 ODS 设备 118
部件的名称和功能 119
正面 119
正面 （面板被移除） 119
背面 120
设置 121
初始设置 121
显示 Web 应用程序 122
系统设置 123
安装证书 123
库许可证 124
维护 Web 应用程序操作 124
使用注意事项 124
规格说明 125
为了安全，请仔细阅读 PWS-100 操作指南 （随附）中提及的注意事项。
概述
PWS-100TD1 系统用于对 VTR 材料进行数字化处理，可创建短片并且可将短片存储在光盘归档系统中的光盘上。此系统具有以下功能。
摄取
本机可根据一个或多个 VTR 发送的 SDI 输入信号创建高分辨率视频文件和代理视频文件，然后将摄取的短片存储在内置硬盘驱动器上。它还可以通过 RS-422 接口远程控制 VTR 设备。
视频质量检查
本机可自动检查所摄取短片的视频质量。操作员也可以在 Web 应用程序屏幕或外置监视器上直观地检查视频。
短片存储
高分辨率的短片可传输到光盘或网络服务器上进行存储。
工作流
从短片摄取到传输等一系列任务均可使用工作流在一个操作中执行。管理员可定义要执行的工作流任务并分配操作员执行工作指令中的任务，然后操作员将根据工作指令执行任务。
Web 应用程序
使用客户端 PC 上 Web 浏览器中显示的图形界面对本机进行控制和配置。
与管理软件集成
可使用其他软件导出代理视频文件和光盘上存储的短片的属性。
系统配置示例
将 VTR 和外部监视器连接到设备的 SDI 接口，并将驱动器单元连接到后面板上的 USB 接口。可通过在 Web 应用程序中配置 SDI 设置来选择 2 输入 /2 输出、3 输入 /1 输出或 4 输入系统配置。
注意
- 如果连接了多个 VTR，请确保同步所有 VTR（±1H）。 - 将 VTR 的 EE/PB 设置设为 PB。
2 输入 / 2 输出

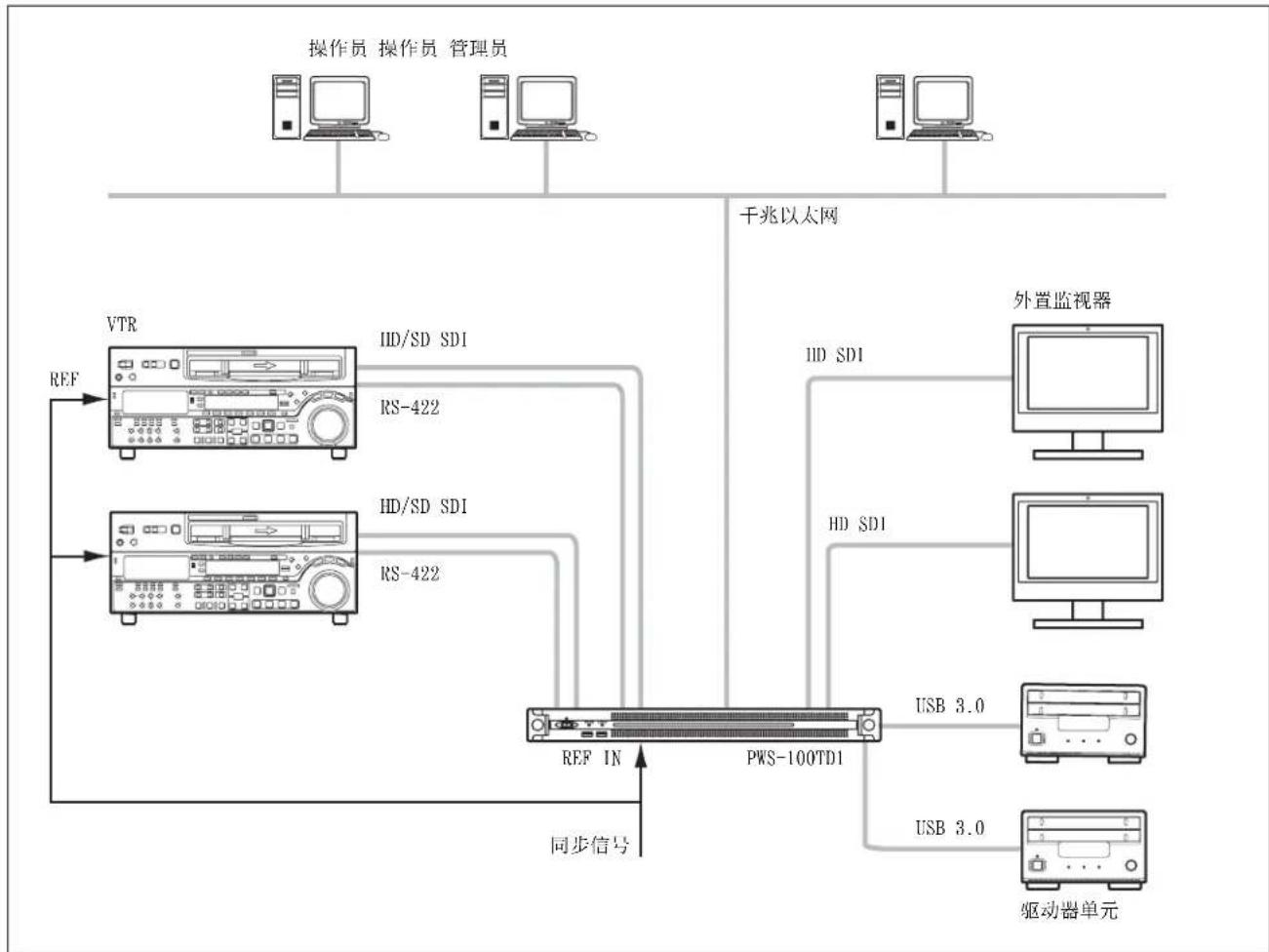

将 VTR 连接至 SDI 1 和 SDI 2 接口，并且将外置监视器连接至 SDI 3 和 SDI 4 接口。您可以使用该配置对两个 VTR 的视频并行进行数字化处理。


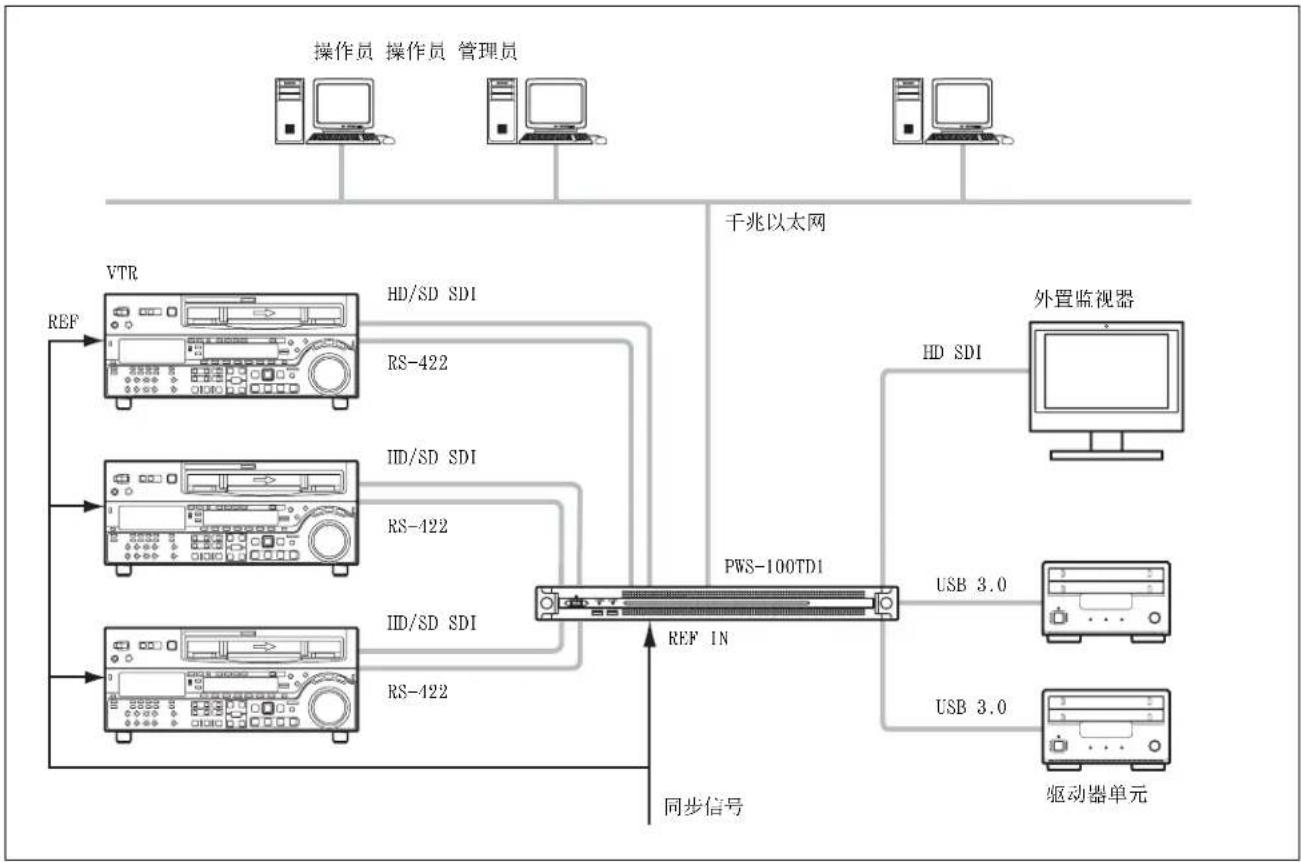

3 输入 / 1 输出
将 VTR 连接到 SDI 1 至 SDI 3 接口，将外部监视器连接到 SDI 4 接口。连接到 SDI 4 接口的外部监视器用于监视短片的高分辨率图像。


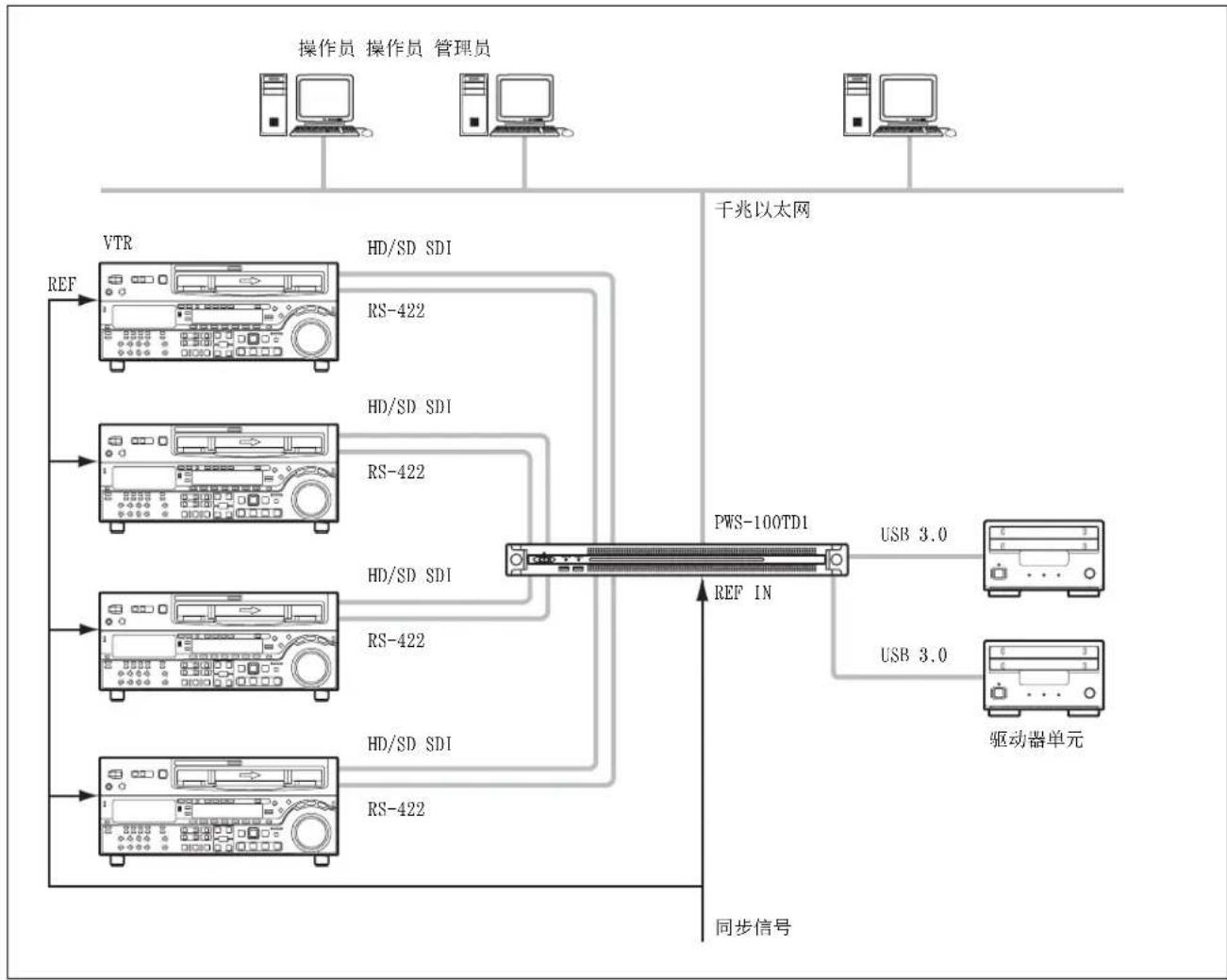

4 输入
将 VTR 连接到 SD1 1 至 SD1 4 接口。如果 SD1 4 接口不用于摄取，则可在 GUI 中监控短片的高分辨率图像。
RAID 配置选择
设置系统配置后，请设置 RAID 配置，使其与所选系统配置具有相同数量的 SDI 输入和逻辑驱动器。
您可以使用 PWS-100 维护 Web 应用程序来设置 RAID 配置。根据所选系统配置，按如下所示设置 RAID 配置。不支持以下配置以外的配置。
有关配置的详细信息，请参考 PWS-100 维护 Web 应用程序操作手册。
- 对于 2 输入 /2 输出： (5D + 1P) × 2
- 对于 3 输入 /1 输出: (3D + 1P) × 3
- 对于 4 输入: (2D + 1P) × 4
注意
如果更改了 RAID 配置，内部存储器中写入的所有高分辨率文件、代理服务器文件、报告文件和工作指令都将删除。更改 RAID 配置前，请务必转移或下载所有数据，以防数据丢失。
关于 RAID 配置
安装了总共 12 个硬盘驱动器时，PWS-100TD1 支持以下 RAID 配置。
- 2D + 1P：包含总共四个逻辑驱动器，其中每个逻辑驱动器包含两个数据硬盘驱动器和一个奇偶校验硬盘驱动器。
- 3D + 1P：包含总共三个逻辑驱动器，其中每个逻辑驱动器包含三个数据硬盘驱动器和一个奇偶校验硬盘驱动器。
- 5D + 1P：包含总共两个逻辑驱动器，其中每个逻辑驱动器包含五个数据硬盘驱动器和一个奇偶校验硬盘驱动器。

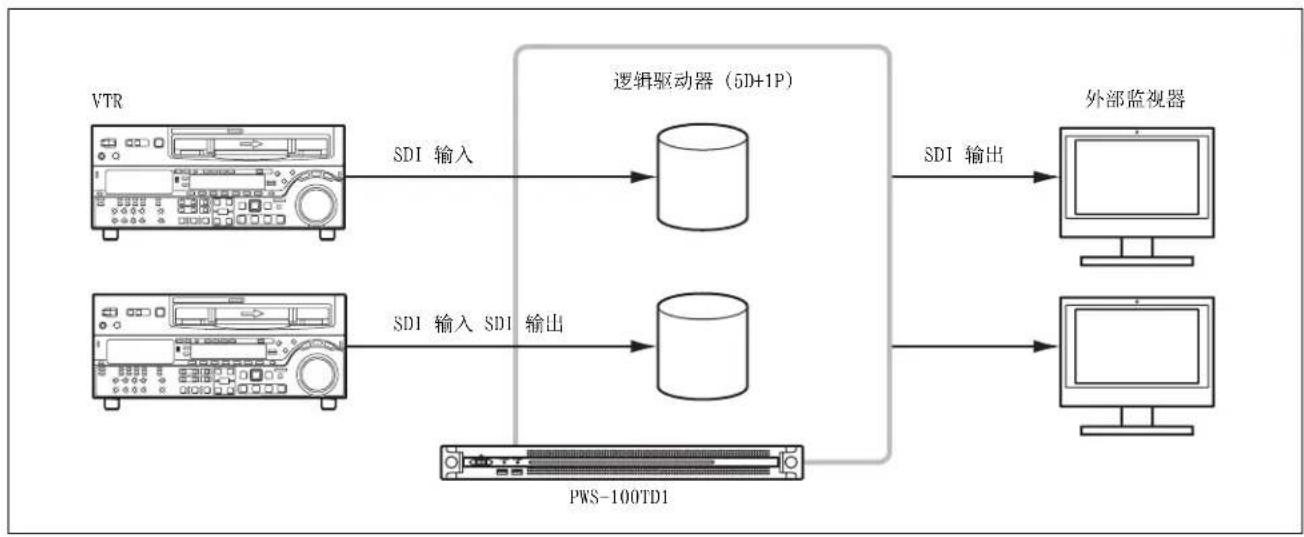

对于 2 输入 /2 输出


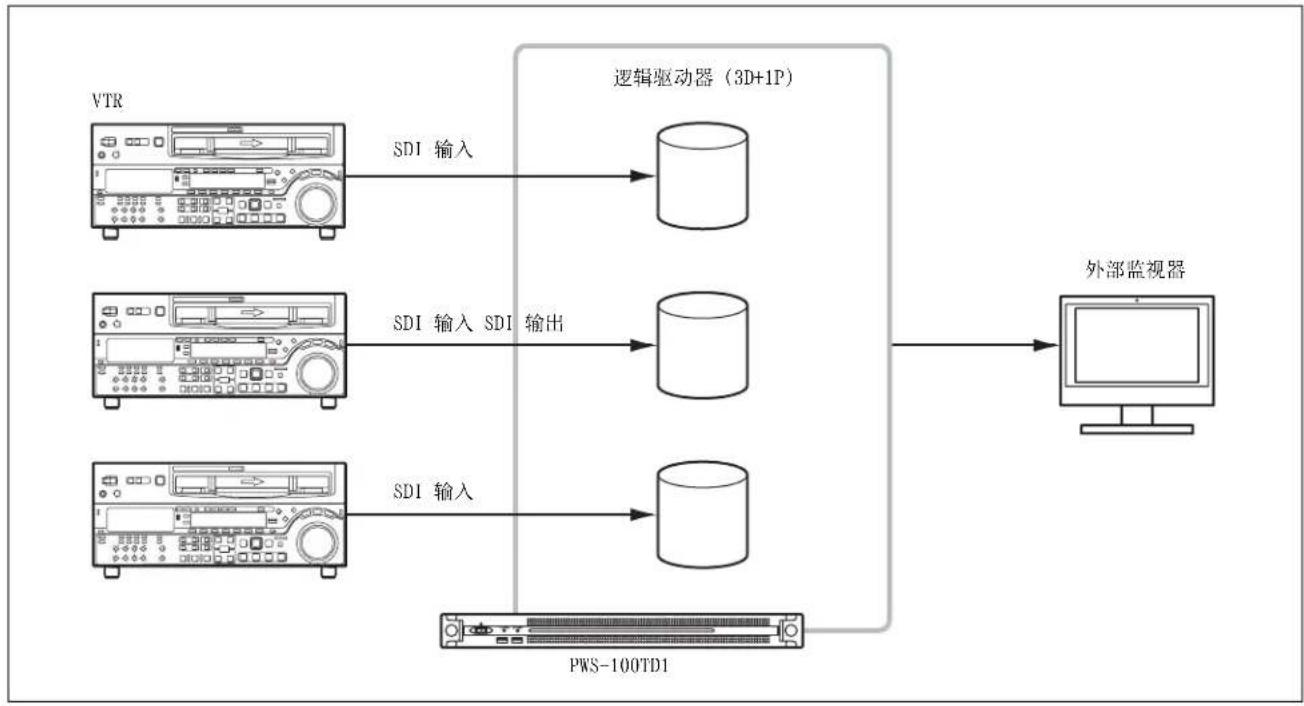

对于 3 输入 /1 输出


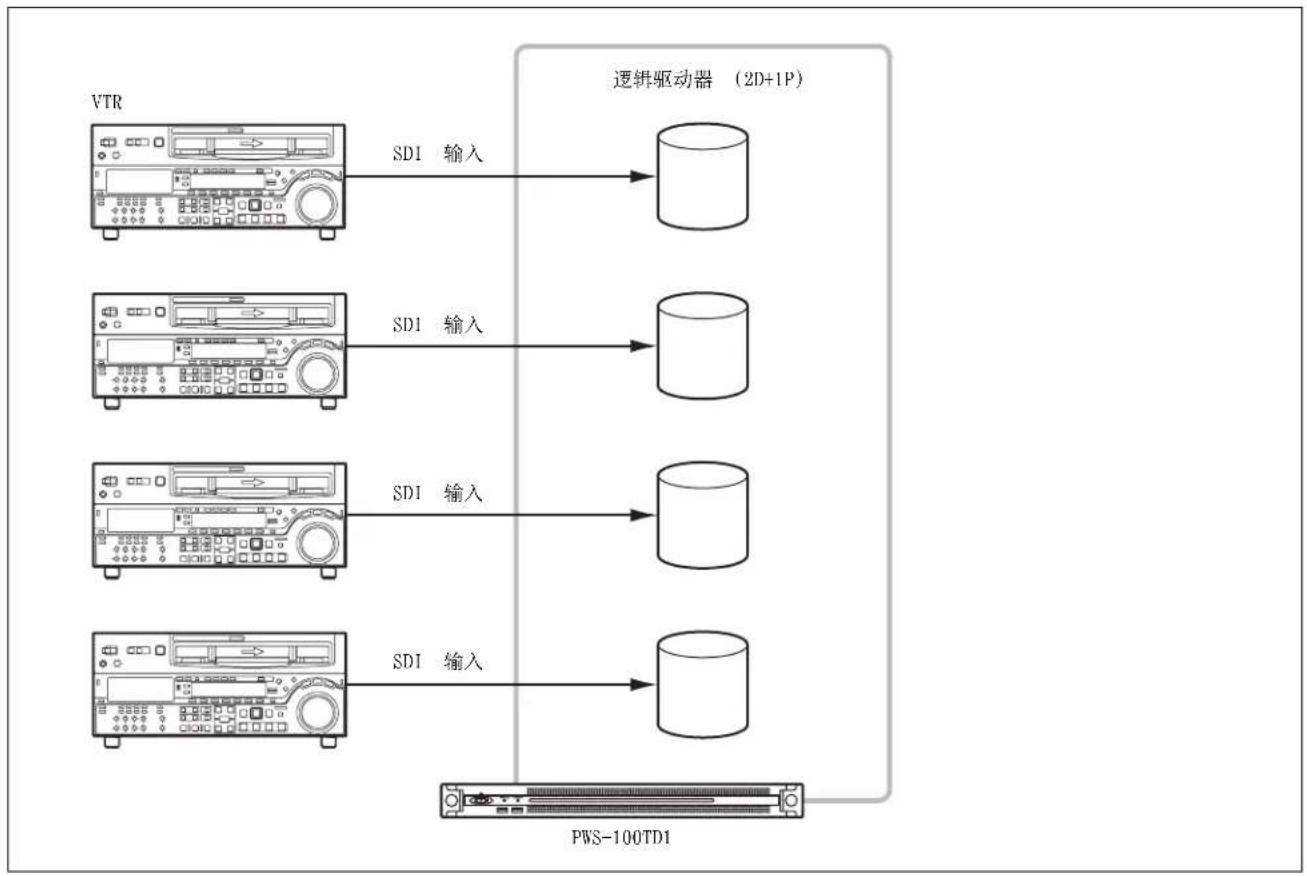

对于4输入
支持的设备
使用以下设备的操作已经过验证。
支持的 VTR
使用以下 VTR 的操作已经过验证。
| Betacam SP BVW-75 | BVW-75P |
| Digital Betacam DVW-A500 | DVW-A500P |
| Betacam SX DNW-A75 | DNW-A75P |
| IMX MSW-M2000 | MSW-M2000P |
| DVCAM DSR-2000 | DSR-2000P |
| HDCAM HDW-M2000 | HDW-M2000P |
支持的 ODS 设备
使用以下 ODS 驱动器的操作已经过验证。
-ODS-D55U
-ODS-D77U
-ODS-D280U
部件的名称和功能

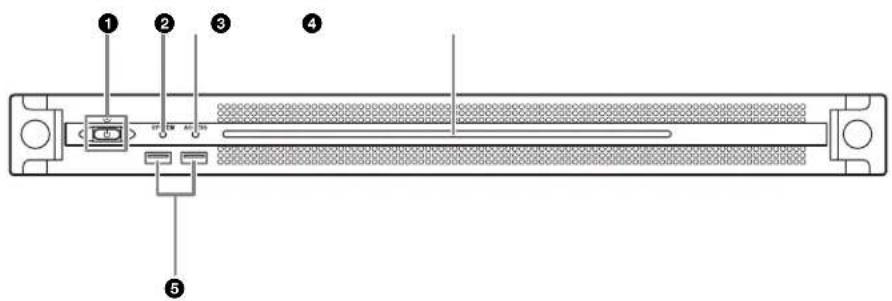

正面
在开机和关机（待机状态）之间切换。连接电源线后，本机将处于待机状态，此指示灯会亮起红色。在待机状态下按开机/待机键可启动本机，此指示灯会亮起绿色。长按开机/待机按钮两秒可将本机切换至待机状态，此时此指示灯将变为红色。要在将本机从开机状态切换至待机状态后重新开启本机，请在此指示灯为红色时长按开机/待机按钮三秒或更长时间。断开电源线后，此指示灯会熄灭。
② SYSTEM 指示灯
指示本机的状态。
绿色：工作正常
闪烁绿色（每秒闪烁一次）：系统正在启动或正在转换为待机状态。
闪烁橙色 （每秒闪烁一次）：生成了警告。
快速闪烁红色（每秒闪烁四次）：发生了错误。
③ACCESS 指示灯
指示存储器的访问状态。
熄灭：未访问存储器
蓝色：正在访问存储器
④前面板 LED
根据 Web 应用程序中的设置打开。使用 “维护” 屏幕上 [Settings] 页面中的 [001: LINE LED] 配置该 LED。
⑤USB 接口 （前面板）
连接到键盘和鼠标用于初始化本机。
不支持本文档中未列出的 USB 设备。
注意
前面板上的两个 USB 端口都支持功率输出（900 mA）。

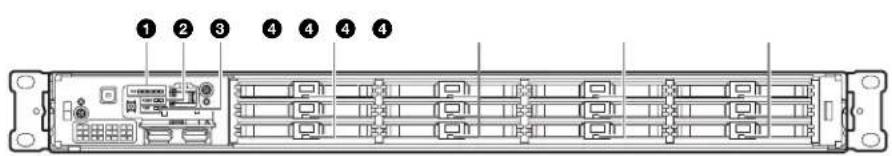

正面 （面板被移除）
当 SYSTEM 指示灯或 Web 应用程序指示发生错误时，可移除前面板检查硬件组件的状态。
要移除前面板，请拧松左右两侧的螺丝，然后向朝向自己的一侧拉面板。
如果有任何风扇发生故障，相应的风扇指示灯会变为红色。
②POWER 指示灯
如果任一 AC 电源装置发生故障，相应指示灯会变为红色。
③TEMP 指示灯
如果检测到本机内部异常高温，此指示灯会变为红色。
④HDD 状态指示灯
如果针对某 HDD 生成警告，相应的指示灯将亮起红色。如果 HDD 出现故障、处于睡眠状态或已被移除，相应的指示灯将熄灭。
背面

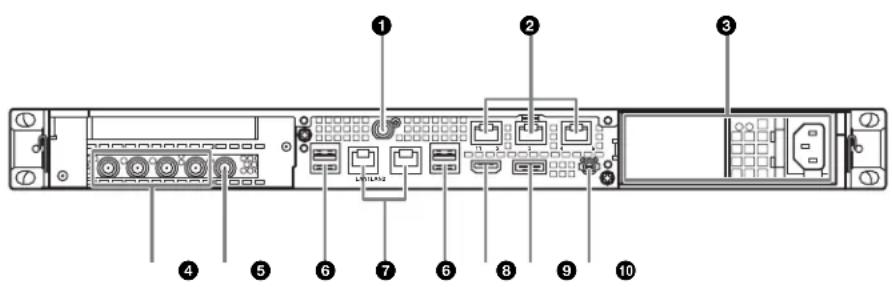

②Remote 接口 (1/2、3/4、5)
使用 RJ-45 D-sub 转换电缆 （随附）和市售的 9 针远程电缆将 VTR 设备连接至 Remote 1/2 接口和 Remote 3/4 接口，便可对 VTR 进行远程控制操作。您可以使用一条 RJ-45 D-sub 转换电缆和两条 9 针远程电缆连接两个 VTR。
本系统不使用 Remote 5 接口。
③AC 电源装置
插入电源线并连接到电源插座。
出厂时只安装了一个 AC 电源装置。
可安装第二个可选电源装置来提供冗余电源。在要求高可靠性的系统中使用时，冗余电源可让本机在发生电力故障时继续运行。
有关安装或更换电源装置的详细信息，请联系 Sony 销售代表或服务代表。
④SDI（1 到 4）接口
SDI1 到 SDI4 接口从左到右进行编号。
使用 SDI 电缆连接至 VTR 设备或外置监视器，便可输入 / 输出 SDI 信号。
⑤REF IN 接口
输入同步参考信号。
⑥USB 接口 （后面板）
使用 USB 电缆连接至驱动器单元。
不支持本文档中未列出的 USB 设备。
注意
- 在后面板上的四个 USB 接口中，只有右下方的端口支持功率输出（900 mA）。另外三个端口则不支持功率输出，应用于连接不需要从 USB 接口提供电源的 USB 设备。
- 使用 SuperSpeed USB 电缆。
⑦ LAN 接口
连接至千兆位以太网网络。
⑧HDMI 端口
使用 HDMI 电缆连接至监视器。
使用符合以下标准的 HDMI 电缆。
- 高速 HDMI 电缆 （优质高速 HDMI 电缆）
⑨DisplayPort 端口
使用 DisplayPort-DVI 转换电缆或 DisplayPort-HDMI 转换电缆连接至监视器。
请使用有源转换电缆。
注意
使用符合以下标准的 DisplayPort 电缆。
•DP v1.2a (兼容)
⑩接地端子
接地。
设置
初始设置
使用本机前，请在本机内配置 Windows 设置。以下描述将介绍 Windows 8 中的标准设置。
注意
要重启本设备，请先关闭设备，然后再次打开前面板上的开机/待机键，无需重启Windows。
1 将键盘和鼠标连接至前面板上的 USB 接口，然后将监视器连接至后面板上的 DisplayPort 接口或 HDMI 接口。
2 将开机 / 待机按钮设为 “开机” 位置。
3 出现 Windows 登录屏幕后，输入 “tds” 作为用户名，输入 “tds” 作为密码，然后登录。
设置 Windows 界面语言
1 按住 Windows 键的同时按下 X 键，然后从所显示的菜单中选择 [Control Panel]。
2 选择 [Clock, Language, and Region] > [Language]。
3 选择 [Add language] 以添加语言。
4 选择要添加的语言，然后单击 [Add]。
5 选择要使用的语言并单击 [Move up]，直到所需的语言显示在顶部。
6 注销然后重新登录。
配置网络
1 将 LAN 电缆连接至本机后面板上的 LAN 接口，并将电缆的另一端连接至网络。
2 在控制面板中，单击 [Network and Internet] 下的 [View network status and tasks]。
3 单击 [Connections] > [LAN 1/2]。
4 单击 [Properties] 按钮。
5 选择 [Internet Protocol Version 4 (TCP/IPv4)], 然后单击 [Properties] 按钮。
6 更改 IP 地址和其他设置。
7 单击 [Advanced] 按钮以配置 DNS、WINS 和其他设置。
8 完成后，单击 [OK] 按钮。
设置日期和时间
1 在 [Clock, Language, and Region] 控制面板中，选择 [Date and Time] 下的 [Set the time and date]。
2 单击 [Date and Time] 选项卡上的 [Change time zone]，然后选择时区。
3 单击 [Date and Time] 选项卡上的 [Change date and time]，然后设置日期和时间。
4 单击 [Internet Time] 选项卡上的 [Change settings] 按钮。
5 指定 NTP 服务器，然后单击 [Update Now] 按钮。
6 选中 [Synchronize with an Internet time server], 使用 NTP 服务器定期纠正时钟。
设置用户密码
本机为 Windows 配置的默认用户为 “tds”。设置用户密码是为了提高安全性。
1 单击控制面板中的 [User Accounts and Family Safety]。
2 单击 [User Account] > [Change account type]。
3 选择 “tds” 用户。
4 单击 [Change the password]。
5 输入新密码和密码提示，然后单击 [Change Password] 按钮。
设置服务密码
设置 / 修改用户 “tds” 密码时，请如下设置服务密码。
1 在 [System and Security] 控制面板中的 [Administrative tools] 下双击 [Services]。
2 然后在服务列表中右键单击 “Apache Tomcat 7.0 Tomcat7” 并选择 [Properties]。
3 打开 [Log On] 选项卡。
4 单击 [This account]，输入 “.\tds”，然后在 [Password] 中为用户 “tds” 输入密码。
5 单击 [Apply] 键，然后单击 [OK] 关闭对话框。
6 在服务列表中选择 “Sony Ingest Service”，然后重复步骤 2 到步骤 5。
添加用户
您可以向 Windows 添加新用户。
1 单击控制面板中的 [User Accounts and Family Safety]。
2 单击 [User Accounts] > [Change account type]。
3 单击 [Add a new user in PC settings]。
4 单击 [Add a user]。
5 输入用户名、密码和密码提示，然后单击 [Next]。
6 单击 [Finish]。
下一步，更改帐户类型。
7 在控制面板中，单击 [User Accounts and Family Safety] 下的 [Change account type]。
8 选择您希望更改其帐户类型的用户。
9 单击 [Change the account type]。
10 选择 [Standard] 或 [Administrator]，然后单击 [Change account type] 按钮。
更改计算机名称
PWS-100TD1 使用计算机名称作为 https 通信验证的一部分。
要更改计算机名称，请使用下列步骤。此操作将生成一个新的证书。
更改计算机名称后，将新证书重新导入客户端 PC。
1 在 [Control Panel] 中选择 [System and Security] > [System]。
2 单击 [Computer name] > [Change Settings]。
3 在 [System Properties] 对话框的 [Computer name] 选项卡中单击 [Change] 按钮。
4 更改计算机名称，然后单击 [OK]。
5 在系统提示时重启计算机。
6 再次登录 PWS-100TD1 单元。
7 以管理员身份打开 Command Prompt，输入下列命令。
cd C:\Program Files\Sony\TapeDigitize\ DIG\script
keystore.bat
8 重新启动系统。
9 按照 “安装证书”（第 123 页中的说明重新导入证书。
注销
完成后，从 Windows 注销。
1 将鼠标光标移至屏幕右上角，显示超级按钮栏，然后单击 [Start]。
2 单击屏幕右上角的帐户名称，然后单击 [Sign out]。
显示 Web 应用程序
您从客户端 PC 通过网络连接至本机，并使用客户端 PC 上 Web 浏览器中的 Web 应用程序来控制和配置本机。
推荐的客户端 PC 环境
CPU: Core i5 3 GHz 或以上
内存：4 GB 或以上
操作系统：
Web 浏览器： Google Chrome 40 或更高版本（更新至最新版本）
显示器分辨率：1366 × 768 像素或以上
将满足以上条件的计算机连接至本机后面板上的 LAN 1 或 LAN 2 接口。在计算机 Web 浏览器的地址栏中输入 “https://(IP 地址):8443/tds 或 https://pws-100-<序列号>:8443/tds”（其中 IP_address 是在 “配置网络” 中指定的地址），以显示 Web 应用程序。
登录屏幕出现后，输入用户名和密码。
用户名和密码的默认配置如下。
用户名：admin
密码：tds
系统设置
在 Web 应用程序中的 “设置” 屏幕上配置系统。
登录 Web 应用程序后，作为具有管理员权限的用户登录。
有关操作 Web 应用程序的详细信息，请参阅应用程序的“帮助”。
更改界面语言
您可以更改 Web 应用程序的界面语言。
在 “设置” 屏幕中，从 [我的设置] 页面上的 [语言] 中选择语言。
选择工作频率
选择系统的工作频率。在 “设置” 屏幕的 [ 摄取 ] 页面上，在 [ 摄取设置 ] 下选择频率。
添加用户
要添加除默认管理员帐户以外的用户帐户，请在“设置”屏幕的［用户］页面上添加新用户。
注册传输目的地
要将所摄取的短片传输至光盘或网络服务器，请在“设置”屏幕的[传输]页面上注册传输目的地。
安装证书
使用来自 Web 浏览器的 https 连接显示 Web 应用程序可能会显示错误信息，例如 “该站点的安全证书不可信！”。要在不出错的情况下通过 https 成功连接，必须在 Web 浏览器上安装和服务器（PWS-100-<序列号>）对应的根 CA 证书 （客户端证书）。下面说明了使用 Google Chrome 安装证书的步骤。
根 CA 证书安装步骤
1 在 Web 浏览器中使用 https 访问 Web 应用程序。 显示错误信息，例如 “该站点的安全证书不可信！”。
2 单击地址栏左端的锁定图标。
3 单击弹出窗口中的 [证书信息]。
出现 [证书] 对话框。记录下对话框中的证书签发者 “PWS-100-<序列号>”。
4 单击 [详细信息] 选项卡，然后单击 [复制到文件] 按钮。
出现 “证书导出向导”。
5 单击 [下一步]。
6 选择 “DER 编码的二进制 X.509 (.CER)”，然后单击 [下一步]。
7 单击 [浏览] 按钮，指定要在其中存放证书的文件夹，然后单击 [下一步]。
开始导出证书。
8 在导出向导完成窗口出现时，单击 [ 完成 ]。
9 在信息窗口出现时，单击 [确定]。
10 单击Chrome菜单按钮，然后选择菜单中的[设置]。
11 单击“设置”屏幕上的 [显示高级设置]，然后单击 [HTTP/SSL] 下的 [管理证书]。
出现 [证书] 对话框。
12 单击对话框的 [受信任的根证书颁发机构] 选项卡，然后单击 [导入] 按钮。
出现 “证书导入向导”。
13 单击 [下一步]。
14 单击[浏览]按钮并选择下载的文件，然后单击[下一步]。
15 检查是否选中了 [ 将所有的证书放入下列存储 ]，并且在 [ 证书存储：] 中显示 “受信任的根证书颁发机构”，然后单击 [ 下一步 ]。
开始导入证书。
16 在导入向导完成窗口出现时，单击 [ 完成 ]。退出向导。
17 在信息窗口出现时，单击 [确定]。
18 单击 Chrome 菜单按钮，选择菜单中的 [退出]。然后重新启动 Chrome。
19 配置名称解析设置，从而之前记下的签发者“PWS-100-<序列号>”解析为在“配置网络”(第121页)中设置的IP地址，然后连接至https://pws-100-<序列号>:8443/tds。
库许可证
请参阅 Web 应用程序中的 [帮助] 菜单，了解 PWS-100TD1 使用的每种库的许可证。
维护 Web 应用程序操作
有关适用于系统管理员的 “维护 Web 应用程序” 操作的详细信息，请登录设备并单击桌面上的快捷方式图标，参阅操作手册。
使用注意事项
内置 HDD 的产品的注意事项
本机配备有内置硬盘驱动器（HDD）。HDD属于精密装置。如果遇到震荡、振动、静电、高温或高湿等情况，数据可能会丢失。本机安装使用时，请务必注意下列事项。
防止震动和摇晃
受到震动和摇晃时，HDD 可能受损，并且 HDD 上的数据可能丢失。
- 在运输本机时，请使用指定的包装材料。使用推车或类似车辆运输时，请选择不会造成过度摇晃的车型。过度震动和摇晃可能会损坏 HDD。
- 切勿在电源打开时移动本机。
- 切勿取下本机的面板或外部部件。
- 如果要将本机放到地板或其他表面，请确保放到稳定的水平表面。
- 切勿将本机放在可能产生摇晃的其他设备附近。
- 移动本机时，请务必关闭电源。
关闭电源后需等待 30 秒
刚关闭电源时，HDD 中的磁盘片仍保持旋转状态且磁头处于不安全位置。在这段时间里，本机比正常操作期间更容易受震动和摇晃的影响。因此在关闭电源后至少 30 秒内，应避免本机受到哪怕非常轻的震动。这段间隔过后，硬盘即完全停止，便可以进行其他操作。
温度和湿度相关注意事项
请在不超过指定温度和湿度范围的场所使用和存放本机。（务必使用完全符合本机规范的部件。）
HDD 出现故障时
即使 HDD 显示有故障迹象，也务必遵守以上所有注意事项。以防止在诊断和纠正问题之前发生进一步的损坏。
更换 HDD 和其他消耗性部件
HDD 和电池是需要定期更换的消耗性部件。如果在室温环境下操作，正常的更换周期约为 2 到 5 年。但是，这一更换周期仅代表一般原则，不表示这些部件的寿命保证可以达到预期寿命长度。关于部件更换的详细信息，请联系经销商。
有关更换周期的详细信息，请联系 Sony 销售代表或服务代表。
电源注意事项
如果本机在操作期间突然关闭，可能会发生数据丢失。为了保证数据的完整性，建议使用不间断电源(UPS)。
要断开电源线或关闭断路器，请务必先按下本机上的开机 / 待机键以停止本机，然后再操作。
USB 设备注意事项
如果在本机连接到自供电的 USB 设备（如 ODS-D77U）时使用本机，则可能无法识别设备，具体视设备打开的时间而定。如果发生这种情况，请关闭 USB 设备并再次打开，或者断开 USB 电缆并重新连接。
网络防范措施
视操作环境而定，网络中未经授权的第三方可能可以访问系统。
为了安全，我们强烈建议您配置所有密码。按照第 121 页的步骤配置所有密码。
出于安全性考虑，使用本装置连接到网络时，强烈建议通过网络浏览器来访问控制窗口并更改访问限制设定的出厂默认值（第122页）。同时建议定期更改密码。
进行设定时或完成设定后，请勿在网络浏览器中浏览任何其他网站。由于登录状态保留在网络浏览器中，完成设定时请关闭网络浏览器，以防未经授权的第三方使用本装置或运行恶意程序。
规格说明
一般规格
电源要求 100 V 至 240 V 交流 50/60 Hz
功耗 235 W
待机电源消耗 3 W 或更低
工作温度 5 ℃ 至 35 ℃
存储温度 -20 ℃ 至 +60 ℃
工作湿度 20% 至 90% （相对湿度）
存储湿度 5% 至 80%
重量 14 kg
尺寸 440 × 43.6 × 640 mm
(宽 / 高 / 深)
处理器 Intel Core i7 6700TE (2.4 GHz)
内存 8 GB
SO-DIMM (DDR4) (2)
驱动器（M.2）120 GB
驱动器（HDD）2.5 英寸，500 GB（12）
扩展总线 PCIe Gen2 8Lane (30 W) (2)
输入/输出
LAN RJ-45 (2)
1000BASE-T
100BASE-TX
USB （前面板 / 后面板）
Super Speed USB (USB 3.0), A 型 (6 个, 前面板 2 个, 后面板 4 个)
正面：支持功率输出 （900 mA/ 端口）
背面：右下方端口支持功率输出（900 mA），其他端口则不支持
HDMI A 型 (1)
HDMI 版本 1.4a, 最大分辨率为 1920 × 1200 , 60 Hz
DisplayPort DisplayPort (1)
DisplayPort 版本 1.1a, 最大分辨率为 2560 × 1600 , 60 Hz
Remote RJ-45 (3)
兼容 Sony VTR 协议（9 针），需要 RJ-45 至 D-sub 转换电缆（随附）
REF IN BNC (1)
兼容 SMPTE ST 318, HD 三电平同步 (0.6 Vp-p, 75 Ω, 同步取正 / 取负) 或 SD 黑场 / 复合同步
(NTSC: 0.286 Vp-p, 75 Ω, 同步取负
PAL: 0.3 Vp-p, 75 Ω, 同步取负)
SDI 1 至 4 BNC (4)
HD: 兼容 SMPTE ST 292-1
SD: 兼容 SMPTE ST 259
支持的格式
| 编解码器工作频率分辨率量化比特数音频通道 | |||
| IMX30M、40M、50MUNCOMPRESS220M | 59.94i 720 | × 576422 8 比特 | 8通道(16-比特)4通道(24-比特) |
| 50i 720 × | 480422 8 比特 | 8通道(16-比特)4通道(24-比特) | |
| MPEG HD50M | 59.94i、50i、29.97P、25P、23.98P | 1920 × 1080422 8 比特 | 8通道(24-比特) |
| MPEG HD35M | 59.94i、50i、29.97P、25P、23.98P | 1920 × 1080420 8 比特 | 4通道(16-比特) |
| 1440 × 1080420 8 比特 | |||
| XAVC-I100M | 59.94i、50i、29.97P、25P、23.98P | 1920 × 1080422 10 比特 | 8通道(24-比特) |
每个 RAID 配置的记录时间
每个 RAID 配置和视频编解码器的可用记录时间如下。
| RAID 配置 2D + 1P | 3D + 1P | 5D + 1P | |||
| 逻辑驱动器数量 | 4 | 3 | 2 | ||
| 驱动器容量^a) (每个逻辑驱动器) | 838 GB | 1230 GB | 2050 GB | ||
| SD | IMX30 Mbps | 每个驱动器 | 约50小时 | 约75小时 | 约125小时 |
| 所有驱动器总计 | 约200小时 | 约225小时 | 约250小时 | ||
| IMX40 Mbps | 每个驱动器 | 约35小时 | 约55小时 | 约95小时 | |
| 所有驱动器总计 | 约140小时 | 约165小时 | 约190小时 | ||
| IMX50 Mbps | 每个驱动器 | 约30小时 | 约45小时 | 约70小时 | |
| 所有驱动器总计 | 约120小时 | 约135小时 | 约140小时 | ||
| UNCOM-PRESS220 Mbps | 每个驱动器 | 约7小时 | 约10小时 | 约18小时 | |
| 所有驱动器总计 | 约28小时 | 约30小时 | 约36小时 | ||
| HD | MPEG35 Mbps | 每个驱动器 | 约45小时 | 约70小时 | 约120小时 |
| 所有驱动器总计 | 约180小时 | 约210小时 | 约240小时 | ||
| MPEG50 Mbps | 每个驱动器 | 约30小时 | 约45小时 | 约75小时 | |
| 所有驱动器总计 | 约120小时 | 约135小时 | 约150小时 | ||
| XAVC100 Mbps | 每个驱动器 | 约15小时 | 约25小时 | 约40小时 | |
| 所有驱动器总计 | 约60小时 | 约75小时 | 约80小时 | ||
a）GUI 中显示的容量。
注意
根据记录介质和其他条件，可实现的记录时间可能与以上值不同。
随附配件
RJ-45 至 D-sub 转换电缆
部件编号 1-848-424-12 (SONY)
(2)
电源线 （仅限 CN 模式）（1）
可选配件
PWSK-101 开关电源
设计与技术规格如有变更，恕不另行通知。
SONY 不对任何因传输设备安全措施操作不当、传输规格导致不可避免的数据泄露或任何种类的安全问题造成的损坏负责。
注意
- 在记录前，请始终进行记录测试，并确认记录是否成功。
SONY 对任何损坏概不负责。由于本机故障或由记录介质、外部存储系统或者任何其他介质或储存系统记录的任何形式的记录内容的损害不作（包括但不限于）退货或赔偿。 - 在使用前请始终确认本机运行正常。
无论保修期内外或基于任何理由，SONY 对任何损坏概不负责。由于本机故障造成的利润损失等，无论是在保修期以内或者以外，Sony 均不作任何赔偿。 - SONY对本产品用户或第三方的任何索赔概不负责。
- SONY 对内部存储系统、记录介质、外部存储系统或任何其他介质或存储系统上记录的任何数据的丢失、修复和还原概不负责。
-
SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。
-
Windows 是 Microsoft Corporation 在美国和其他国家 / 地区的注册商标。
- Google Chrome 是 Google Inc 的商标或注册商标。使用本设备前，请务必先阅读安装手册（独立文档）中的“最终用户许可协议”。而且，本文未使用®或TM符号。
本产品使用基于 T 引擎论坛（www.t-engine.org）的 T-License 2.0 的 T-Kernel 2.0 源代码。
목차
개요 129
시스템 구성 예 130
지원 장치 135
지원되는 VTR 135
지원되는 ODS 드라이브 135
부품의 명칭과 기능 136
앞면 136
앞면(패널 제거됨)136
뒷면 137
설정 138
초기 설정 138
웹 응용 프로그램 표시 140
시스템 설정 140
인증서 설치 141
라이브러리 라이선스 142
Maintenance Web Application 작동.... 142
사용 주의 사항.... 142
사양 143
本手册中包含的信息属于 Sony Corporation 公司所有，只有购买本手册中所述设备的消费者才可使用。
在未获得 Sony Corporation 明确书面许可的条件下，Sony Corporation 禁止任何人对本手册中的任何部分进行复制，或者出于任何目的使用本手册中的任何内容，但为操作或者维护此手册中所述的设备除外。
